En esta guía vas a encontrar los pasos detallados para realizar el cambio del conjunto de la cama caliente de tu impresora. Es fundamental que sigas cada instrucción con cuidado para garantizar un funcionamiento óptimo tras el reemplazo.
Herramientas y materiales
Vas a necesitar una llave Allen de 2.0 mm, una llave Allen de 2.5 mm, un destornillador Phillips, alicates de corte diagonal, precintos y un conjunto de nozzle nuevo.
Sacá el conjunto de la cama caliente viejo

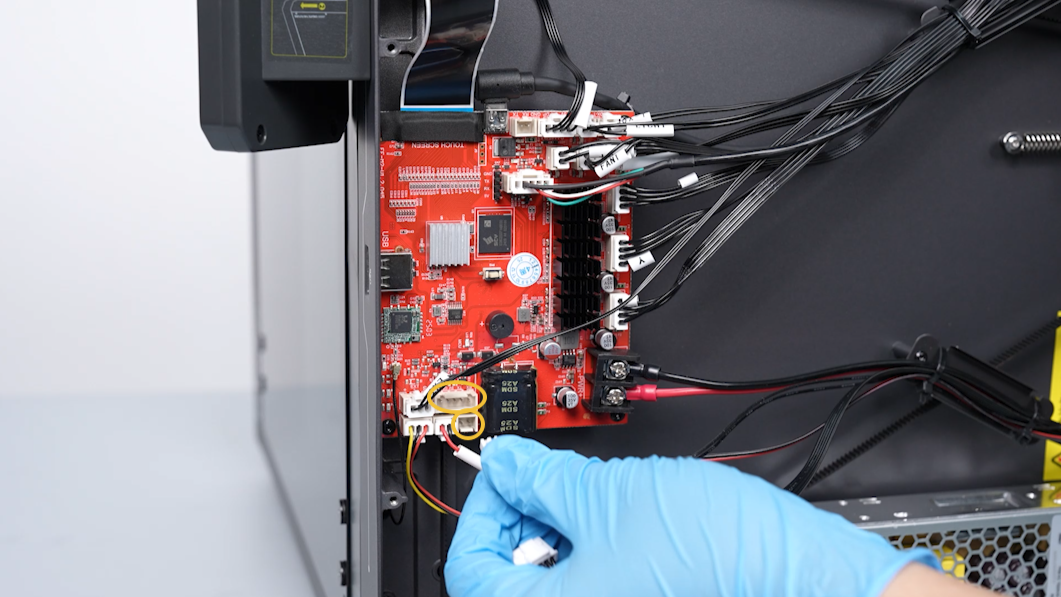

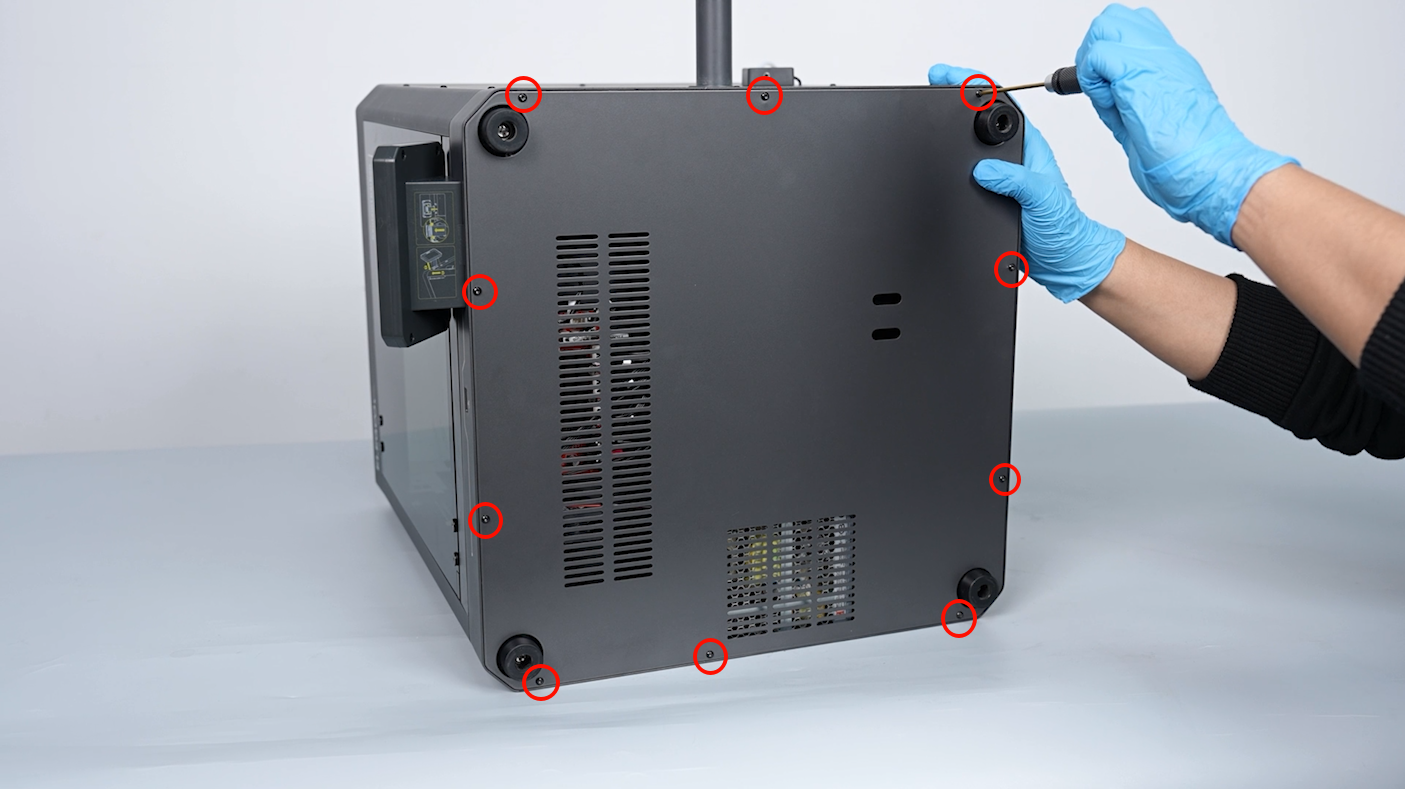

Primero apagá la impresora y desconectá el cable de alimentación. Poné el equipo de costado y usá la llave Allen de 2.0 mm para sacar los 10 tornillos de la tapa inferior; mantené la puerta de vidrio cerrada para evitar que se caiga. Desconectá el cable del sensor de nivelación y el cable plano "BED-T" (termistor de la cama caliente) de la placa madre.

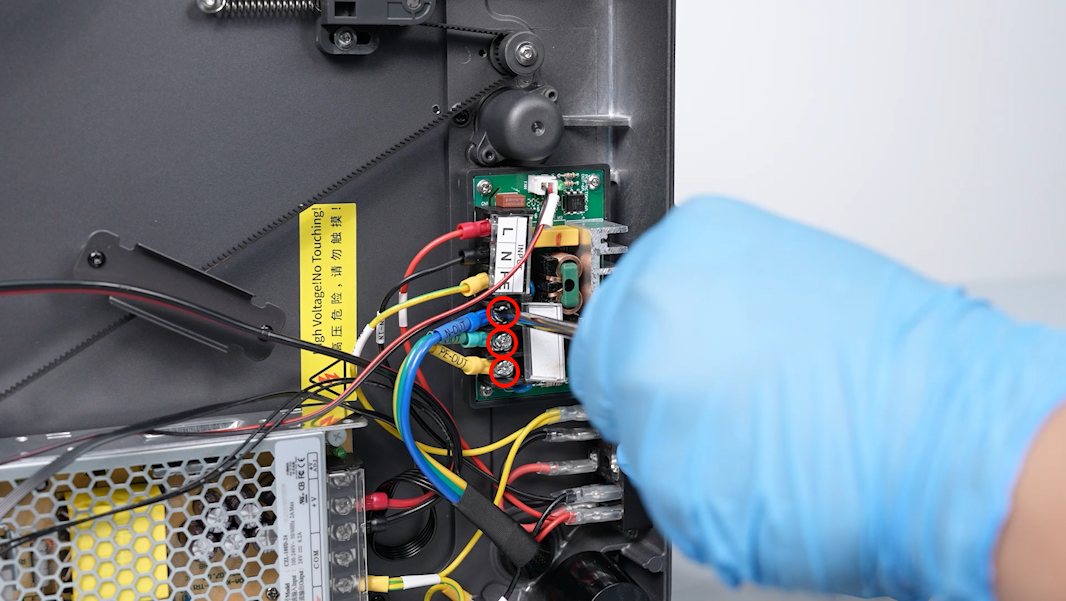

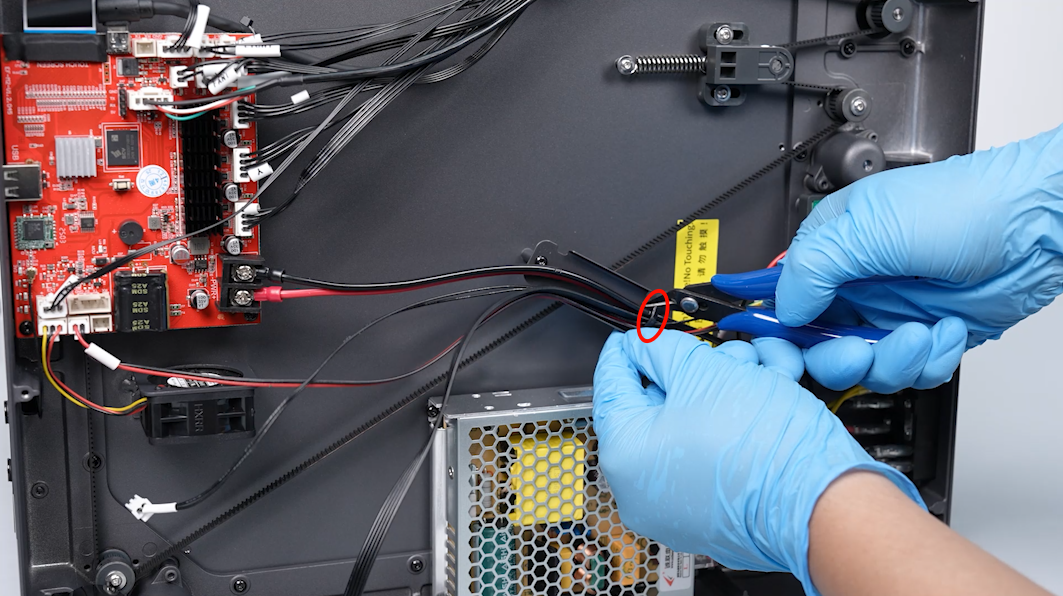

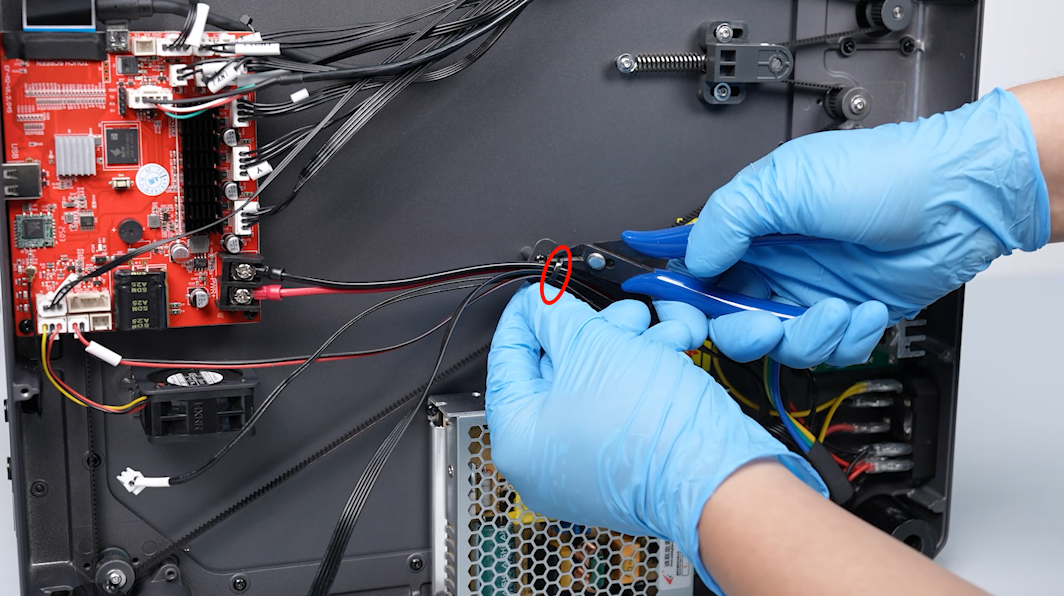

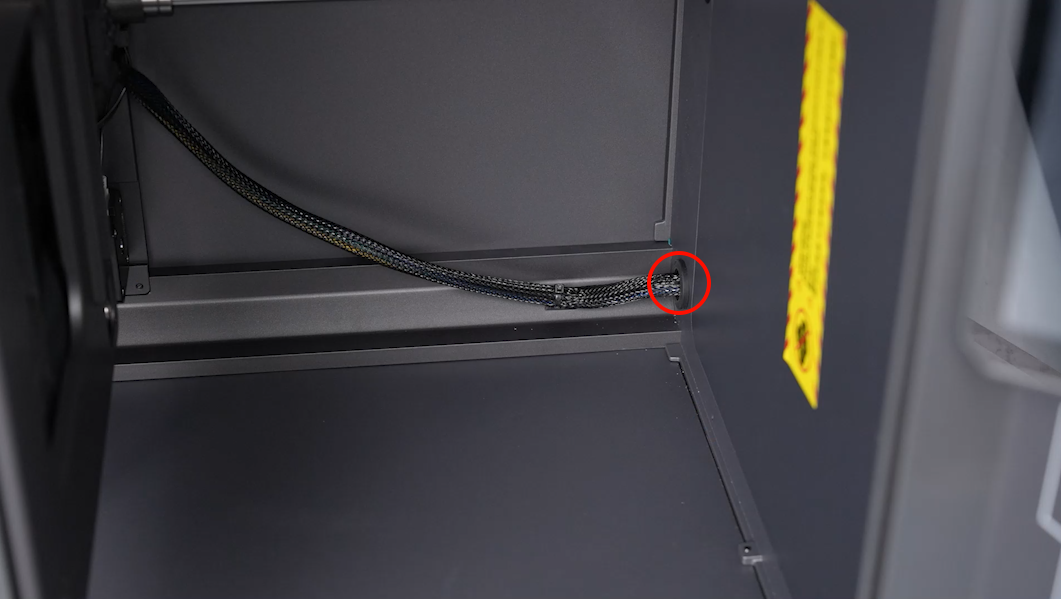

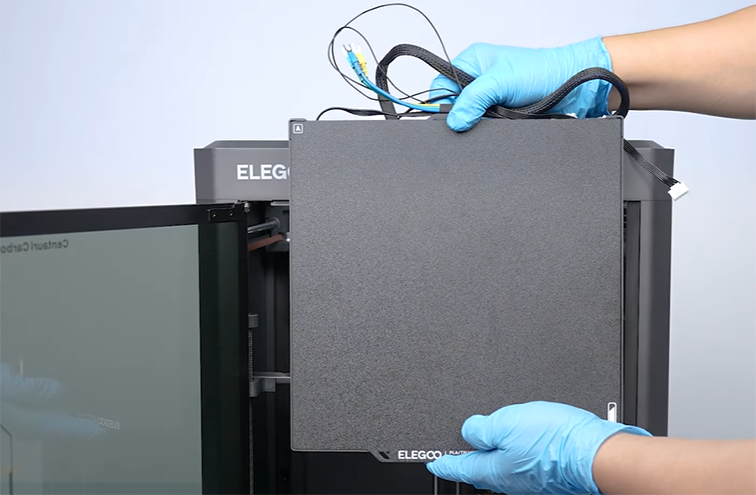

Cortá los precintos de los cables planos con los alicates y usá el destornillador Phillips para aflojar el puerto "OUTPUT" en la placa de control de la cama caliente. Sacá el cable principal por el agujero interno, cortá sus precintos y aflojá los 4 tornillos largos de la base con la llave de 2.5 mm (hacelo de a poco porque los resortes internos hacen presión). Finalmente, levantá la cama, desconectá el sensor y retirá el conjunto viejo junto con los 4 resortes.
Instalá el conjunto de la cama caliente nuevo
Prepará el conjunto nuevo, conectá el cable del sensor de nivelación y ubicá los 4 resortes alineados con los agujeros. Pasá los tornillos largos por el centro de los resortes y ajustalos firmemente con la llave de 2.5 mm. Meté los cables en la ranura lateral y asegurá el cable principal con un precinto, dejando margen para que el movimiento de la cama no tense los cables inferiores.
Pasá el cable principal hacia la parte inferior y conectá los tres cables de calentamiento en el puerto "OUTPUT" de la placa madre según indiquen las etiquetas. Acomodá el resto de los cables, conectalos en sus respectivos puertos, asegurá todo con precintos y volvé a colocar la tapa inferior ajustando los 10 tornillos. Para terminar, encendé la impresora, seteá la cama a 60 °C desde el menú "Prepare" y, una vez que verifiques que calienta bien, nivelá la impresora para dejarla lista para usar.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
