En esta guía te explicamos cómo cambiar el cable de conexión del cabezal de impresión de tu Centauri Carbon. Es un proceso detallado, pero si seguís los pasos con cuidado, lo vas a tener listo en un ratito.
Herramientas y materiales
- Llave Allen de 1.5 mm
- Llave Allen de 2.0 mm
- Alicate de corte diagonal
- Precintos
- Cable de conexión nuevo
Instrucciones
Retirar el cable de conexión viejo

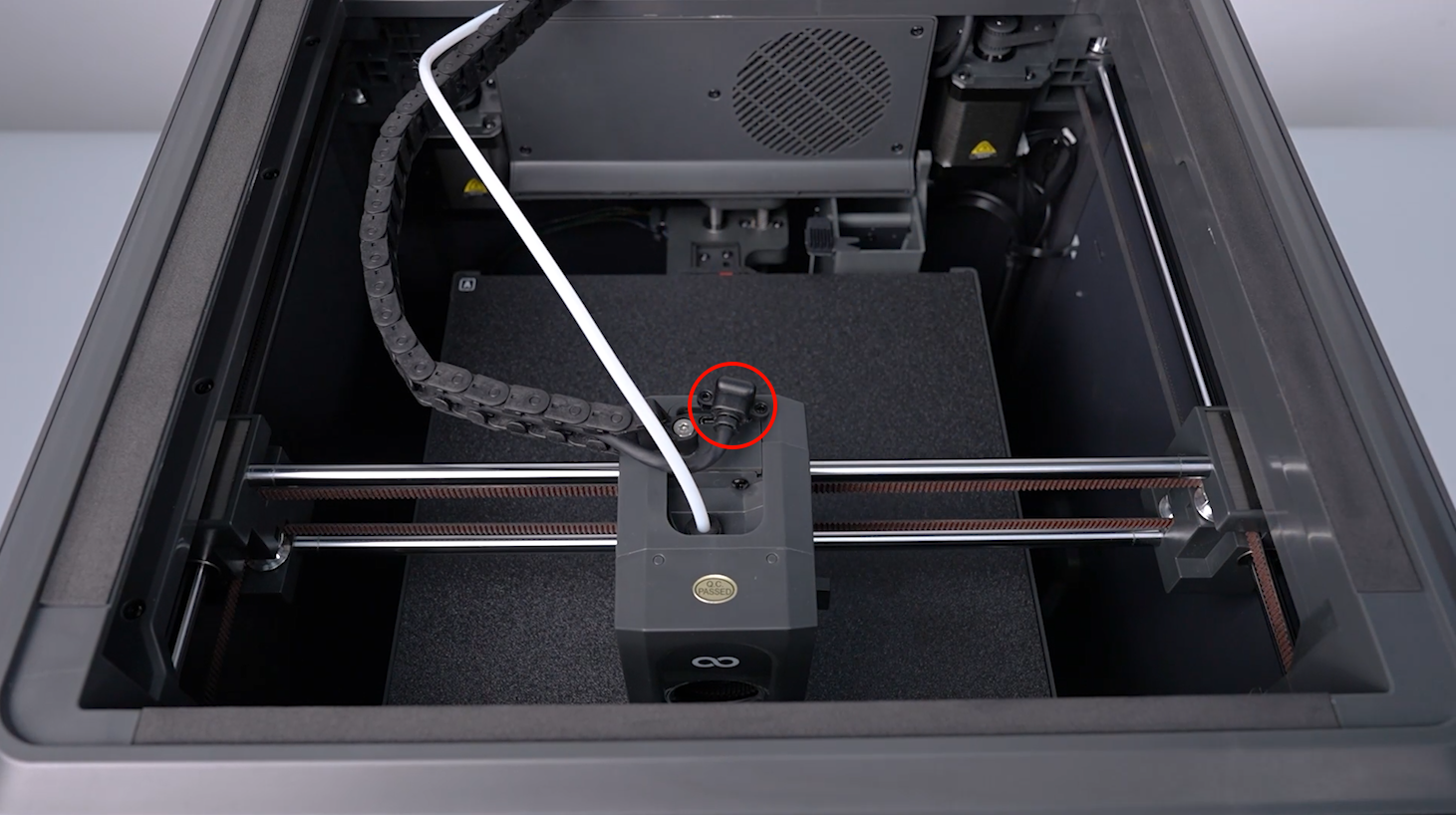

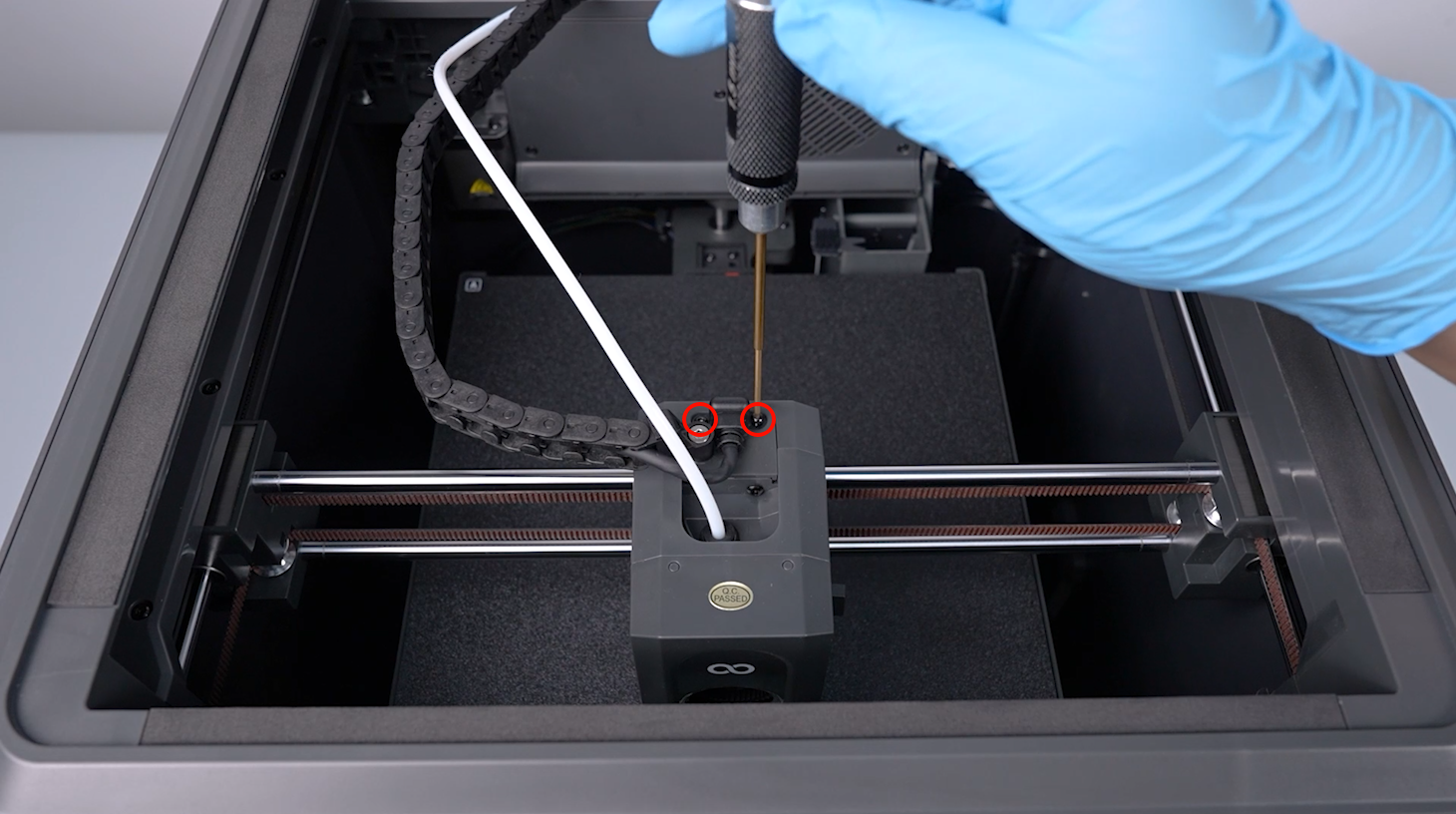

Primero, apagá la impresora y desenchufá el cable de alimentación. Usá la llave Allen de 1.5 mm para aflojar los 2 tornillos que aseguran el puerto del cable en el cabezal de impresión.

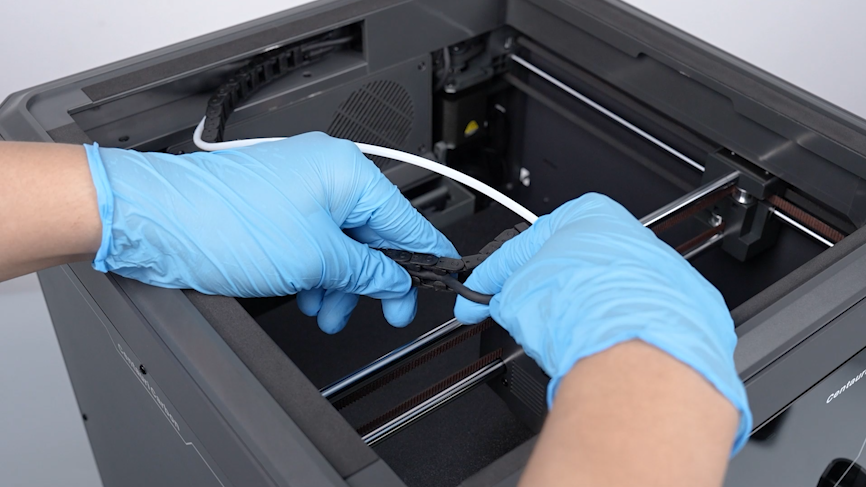

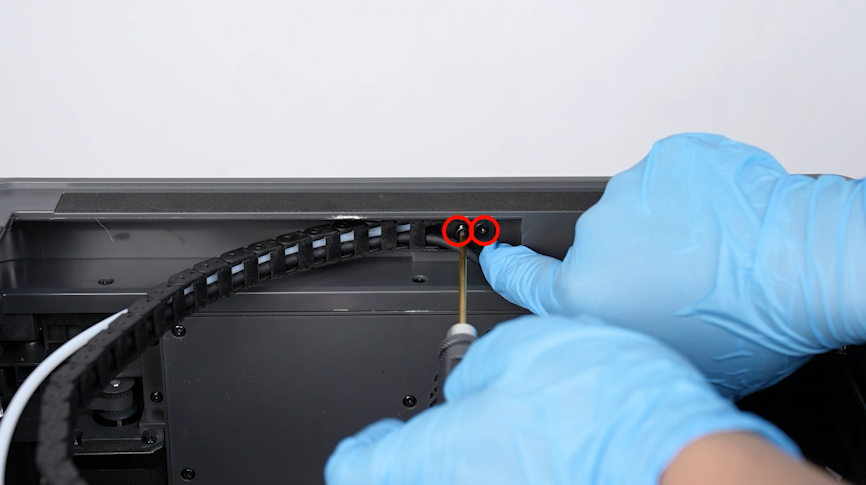

Con la llave Allen de 2.0 mm, aflojá los 2 tornillos que sujetan el terminal de la cadena portacables y tirá del cable para sacarlo de la cadena. Retirá el último eslabón del extremo de la cadena para poder sacar el cable del cabezal por completo.

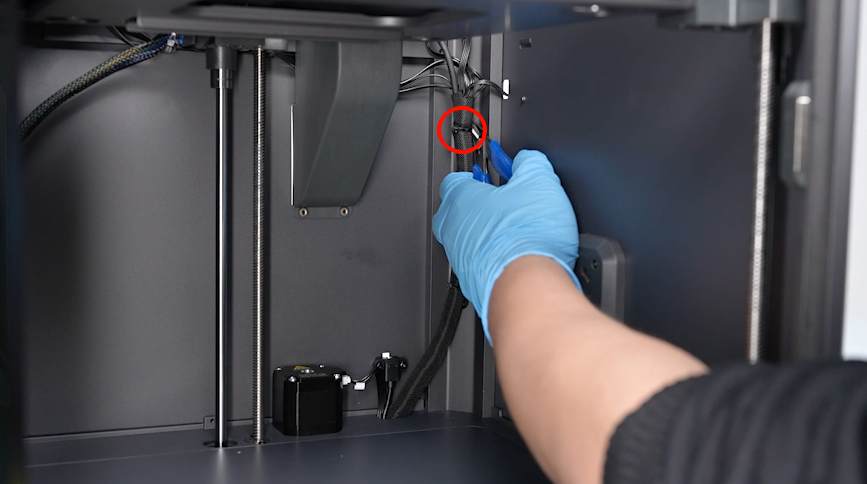

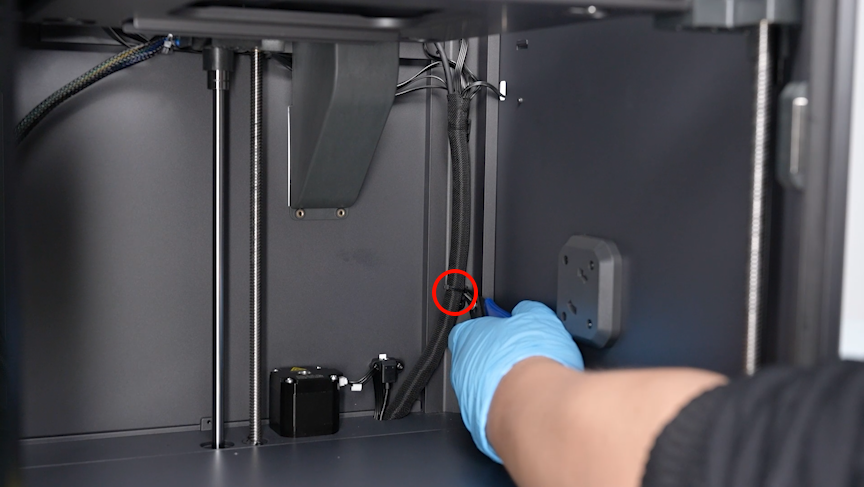

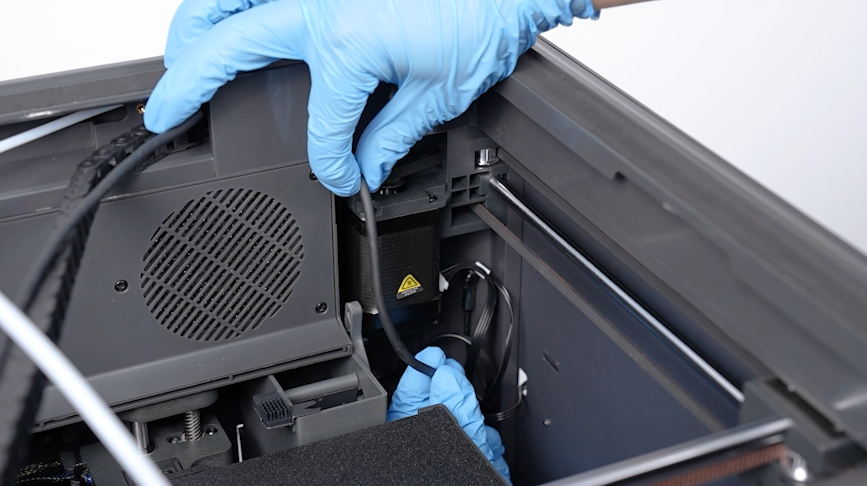

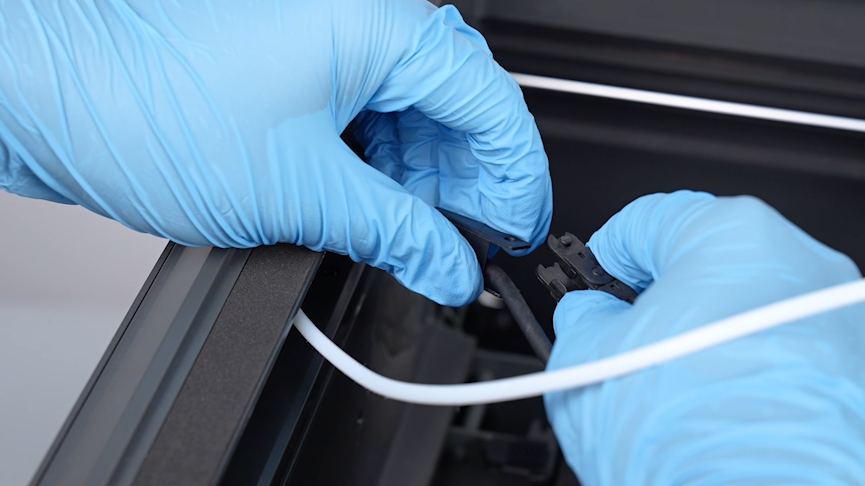

Sacá el cable de la parte trasera del motor de movimiento del cabezal. Usando el alicate, cortá los 2 precintos que sujetan la funda trenzada y retirá el cable de adentro de la funda.

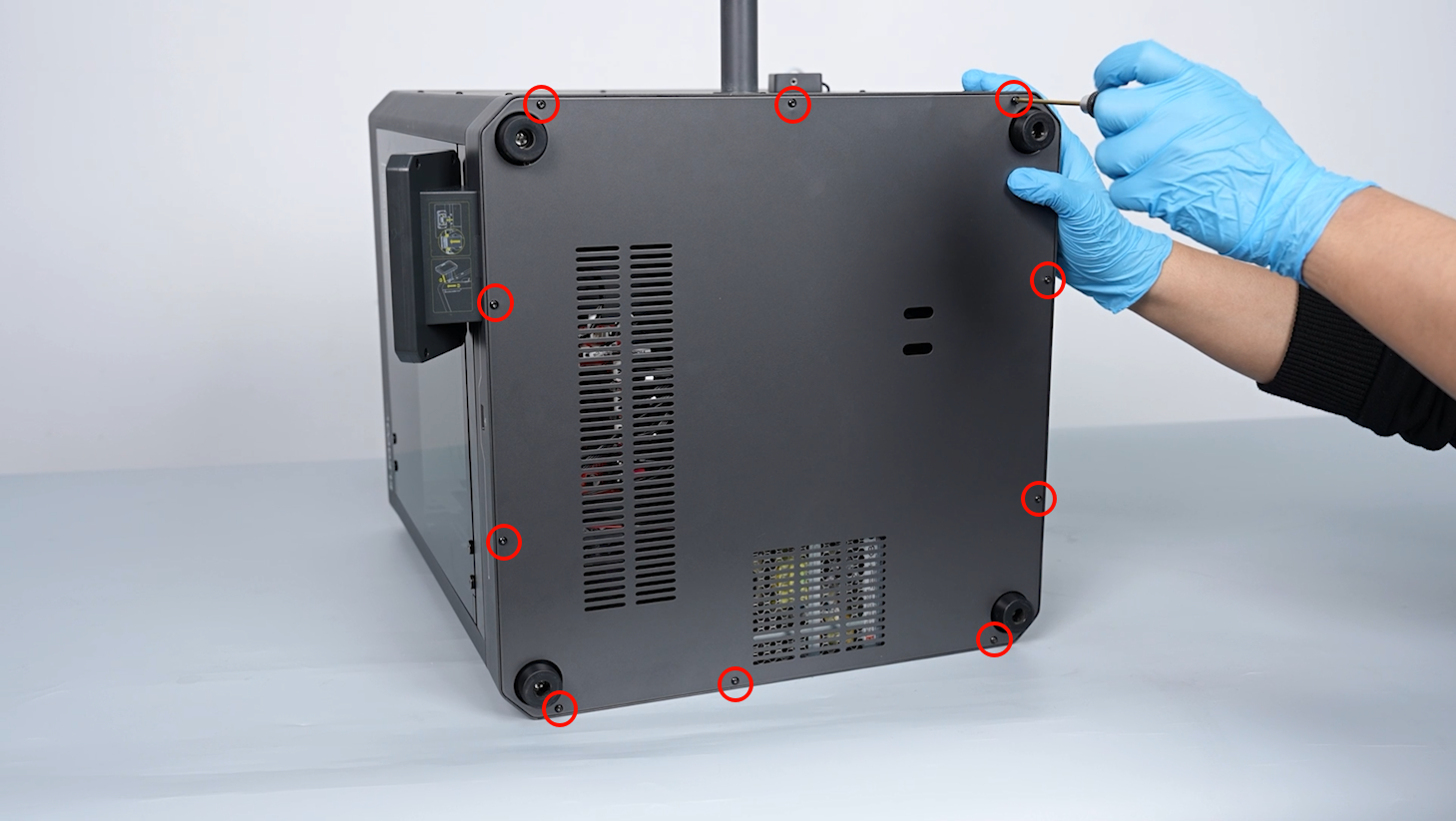

Acostá la impresora de costado. Usá la llave Allen de 2.0 mm para sacar los 10 tornillos de la tapa inferior y retirala. Nota: Mantené la puerta de vidrio cerrada para evitar que se caiga durante el proceso.
Desconectá el puerto del cable de conexión del cabezal en la placa madre. Cortá el precinto que sujeta el cable y los 2 precintos que aseguran el soporte del cable cinta.

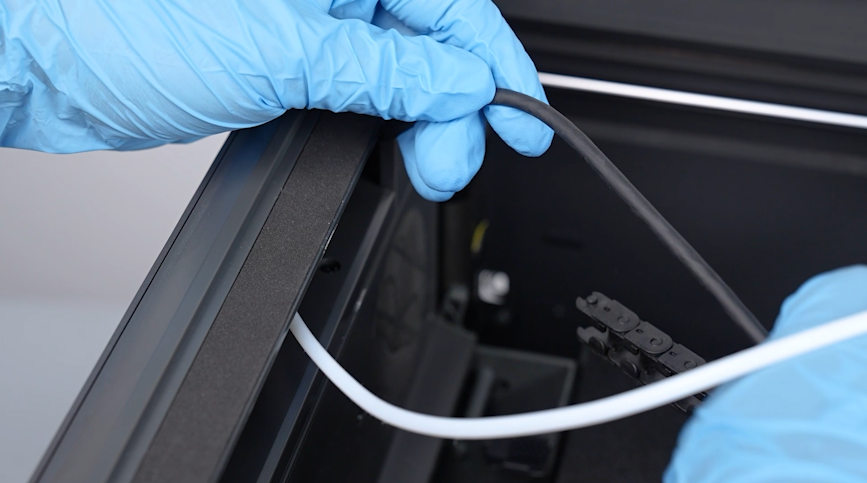

Acomodá el cable y sacalo de la funda trenzada en la parte inferior de la impresora. Pasá el cable por el agujero hacia el interior y terminalo de sacar por la parte de arriba de la impresora. No tires con fuerza para no dañar nada.
Instalar el cable de conexión nuevo

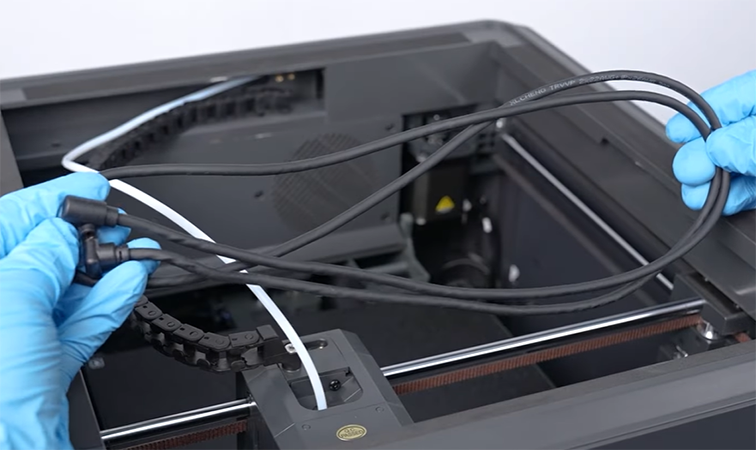

Prepará el cable nuevo y pasá el conector de la placa madre por el agujero en la parte superior. Dejá el largo suficiente para conectar el puerto de la placa adaptadora del cabezal.
Conectá el cable en el puerto de la placa adaptadora y ajustá los 2 tornillos con la llave Allen de 1.5 mm. Presioná el cable dentro de la cadena portacables y volvé a poner el último eslabón alineándolo con los clips.
Meté el tubo de PTFE en la cadena portacables desde el terminal, dejándolo aproximadamente a un tercio del final de la cadena. Ajustá los 2 tornillos del terminal de la cadena con la llave Allen de 2.0 mm.

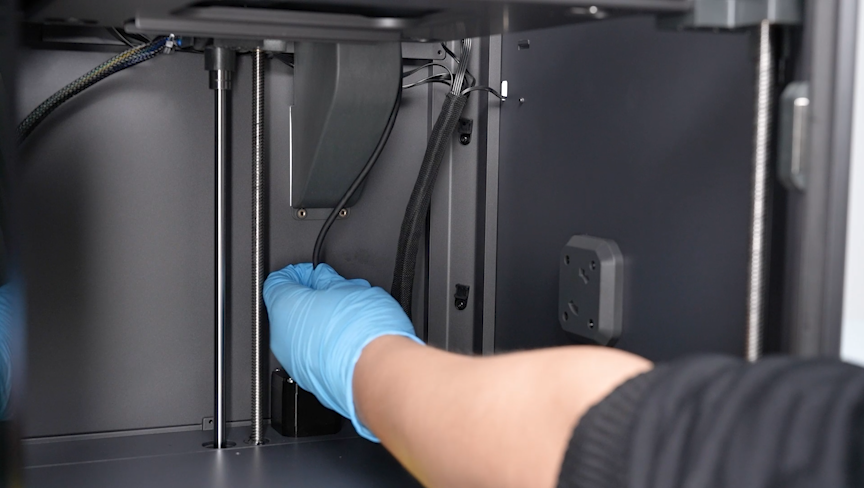

Acomodá el cable del cabezal y ubicalo en la parte trasera del motor de movimiento. Pasá el otro extremo por el agujero hacia la base de la impresora y metelo dentro de la funda trenzada inferior.
Enchufá el cable en el puerto de la placa madre y aseguralo al perno de la placa con un precinto. Organizá los cables cinta y usá 2 precintos para fijarlos en el soporte.
Volvé a poner la tapa inferior alineando los agujeros de las patas y los tornillos. Ajustá los 10 tornillos con la llave Allen de 2.0 mm. Usá 2 precintos para asegurar la funda trenzada exterior.
Por último, prendé la impresora. Entrá en "Function" en la pantalla táctil para ingresar a la interfaz "Prepare". Seteá la temperatura del nozzle a 220 °C. Una vez que caliente bien, el equipo ya está listo para usar.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
