Cambiar la correa de distribución del eje Z de tu Centauri Carbon es un proceso fundamental para mantener la precisión de tus impresiones. En esta guía te explicamos paso a paso cómo hacer el reemplazo de forma segura para que tu equipo vuelva a quedar impecable.
Herramientas y materiales

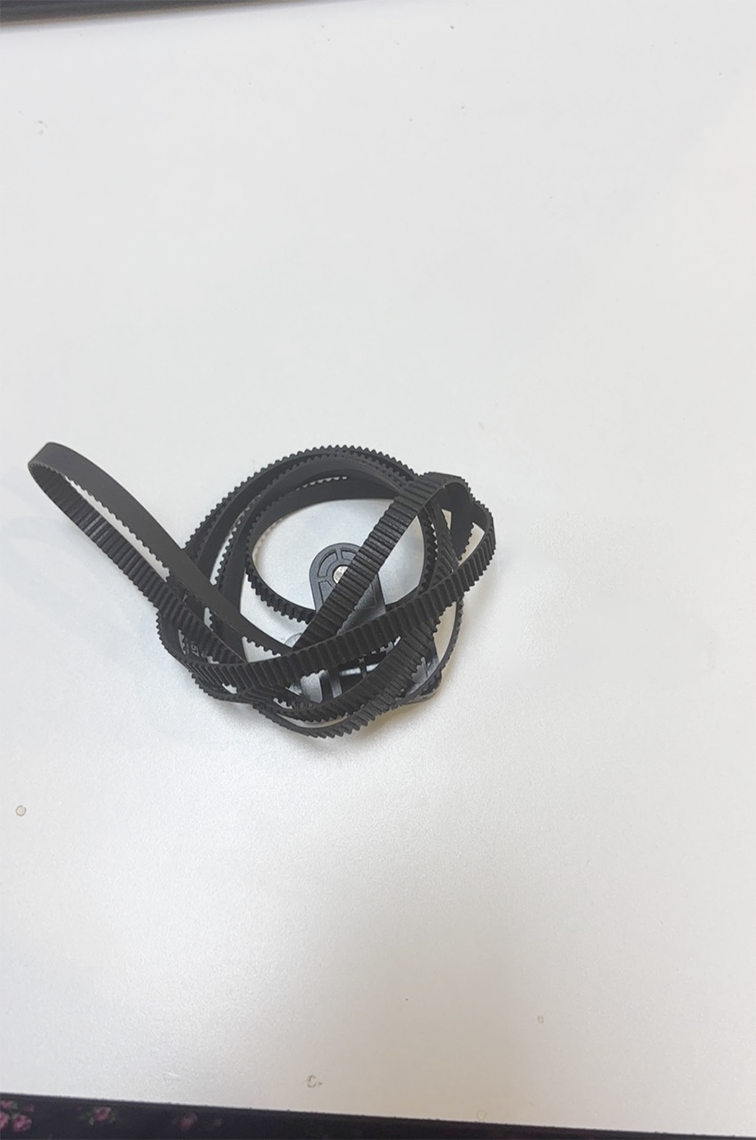

Para este trabajo vas a necesitar una llave Allen de 2.0 mm y una correa de distribución del eje Z nueva (repuesto B0C081).
Instrucciones: Cómo sacar la correa vieja

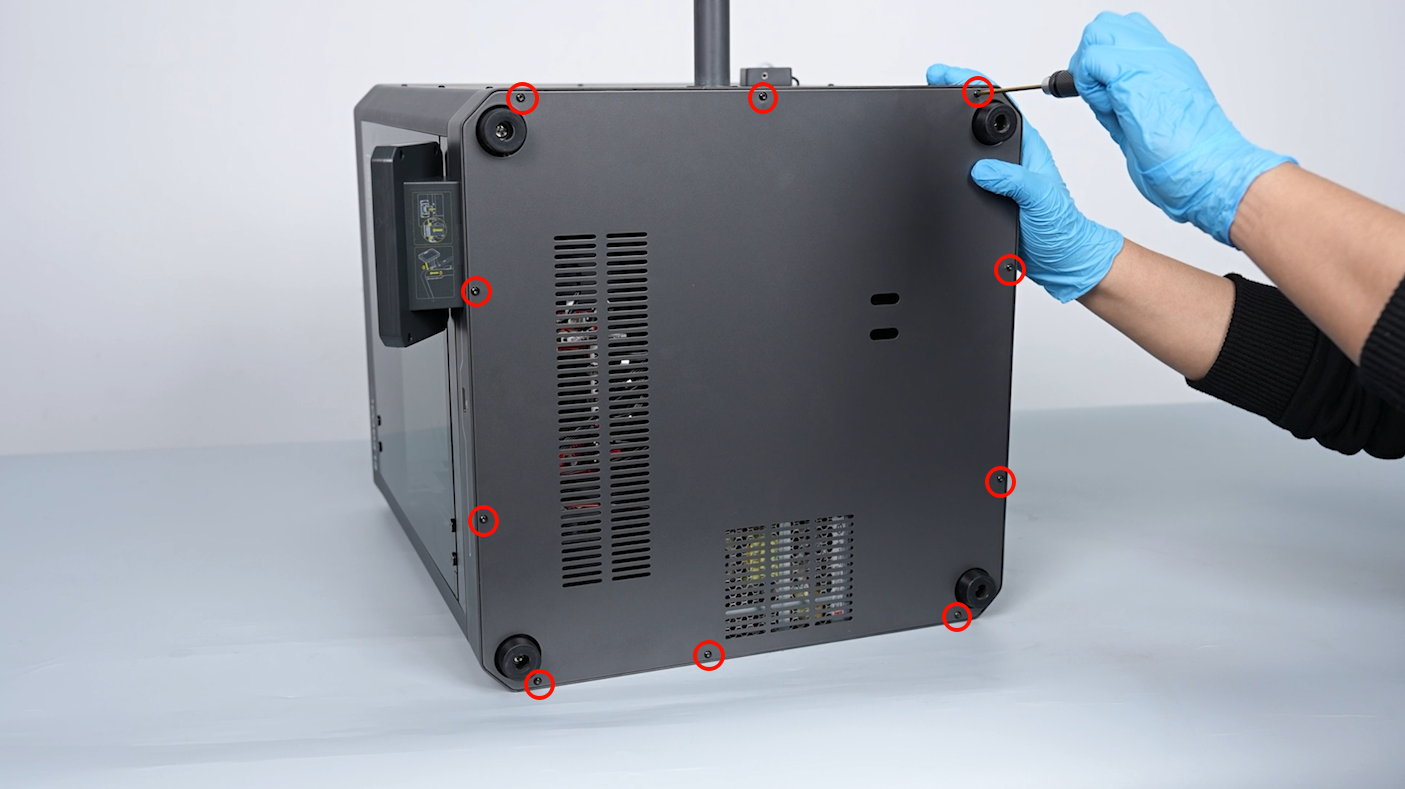

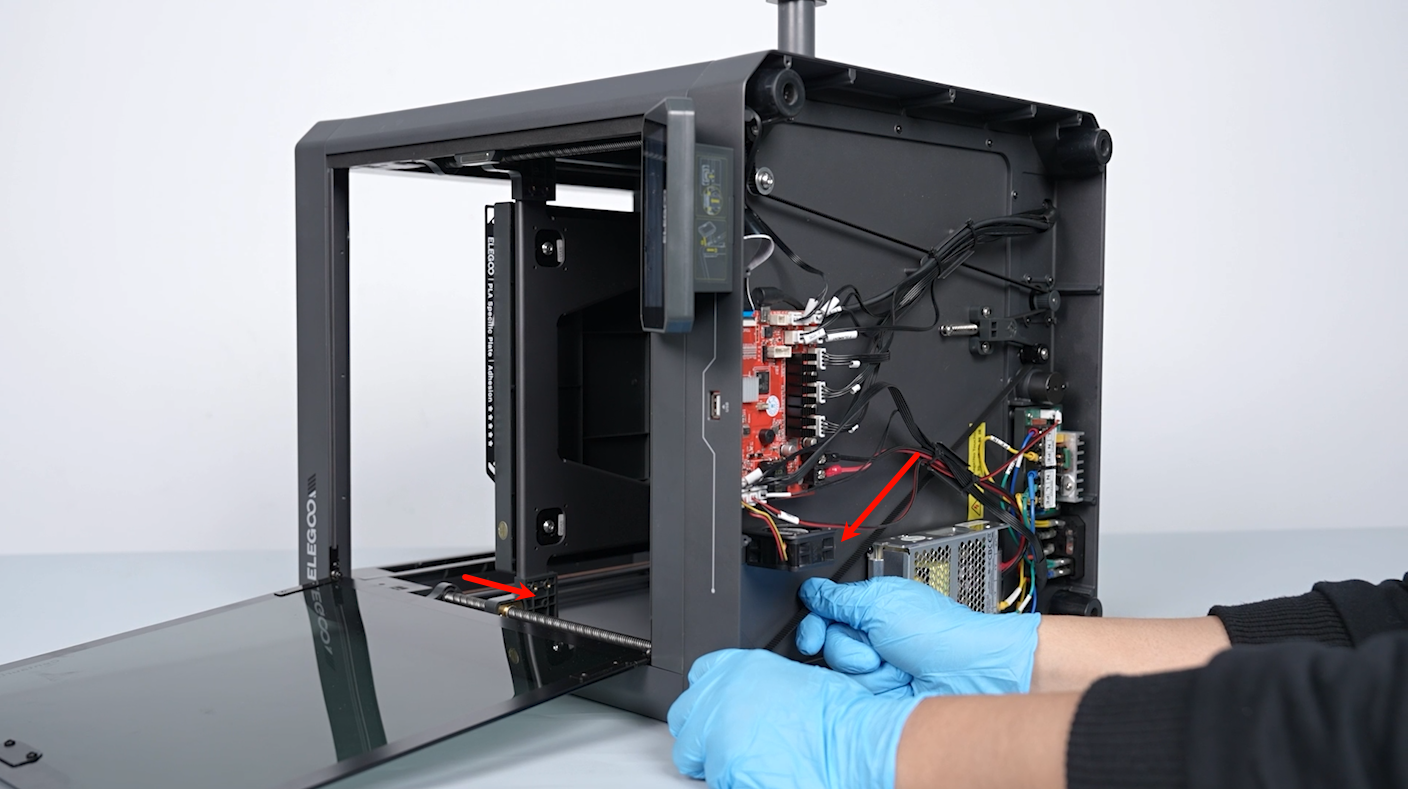

Primero, apagá la impresora y desenchufá el cable de corriente. Poné la máquina de costado y, con la llave Allen de 2.0 mm, sacá los 10 tornillos que sujetan la tapa inferior. Una vez que retires la tapa, fijate bien que no haya mugre o elementos extraños dentro del rodamiento.

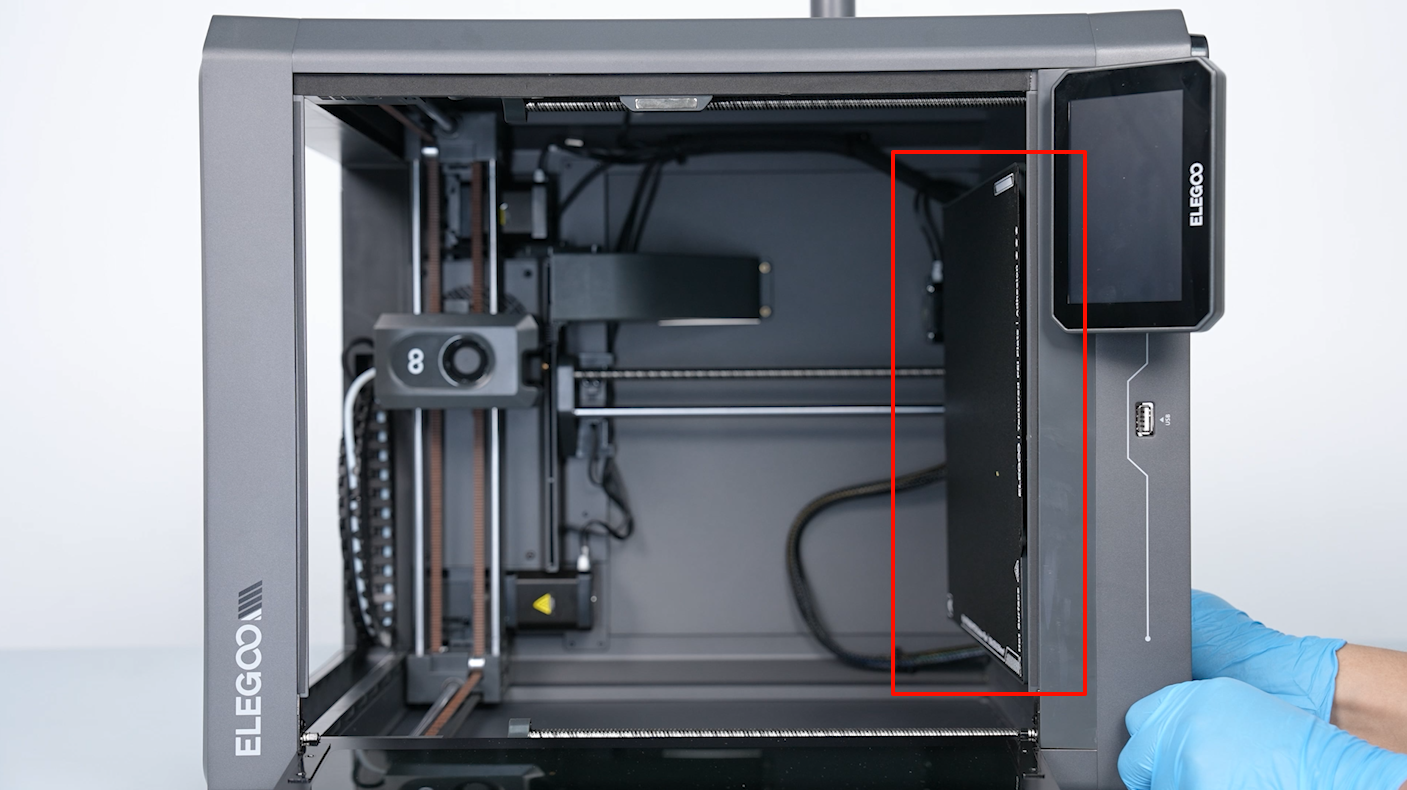

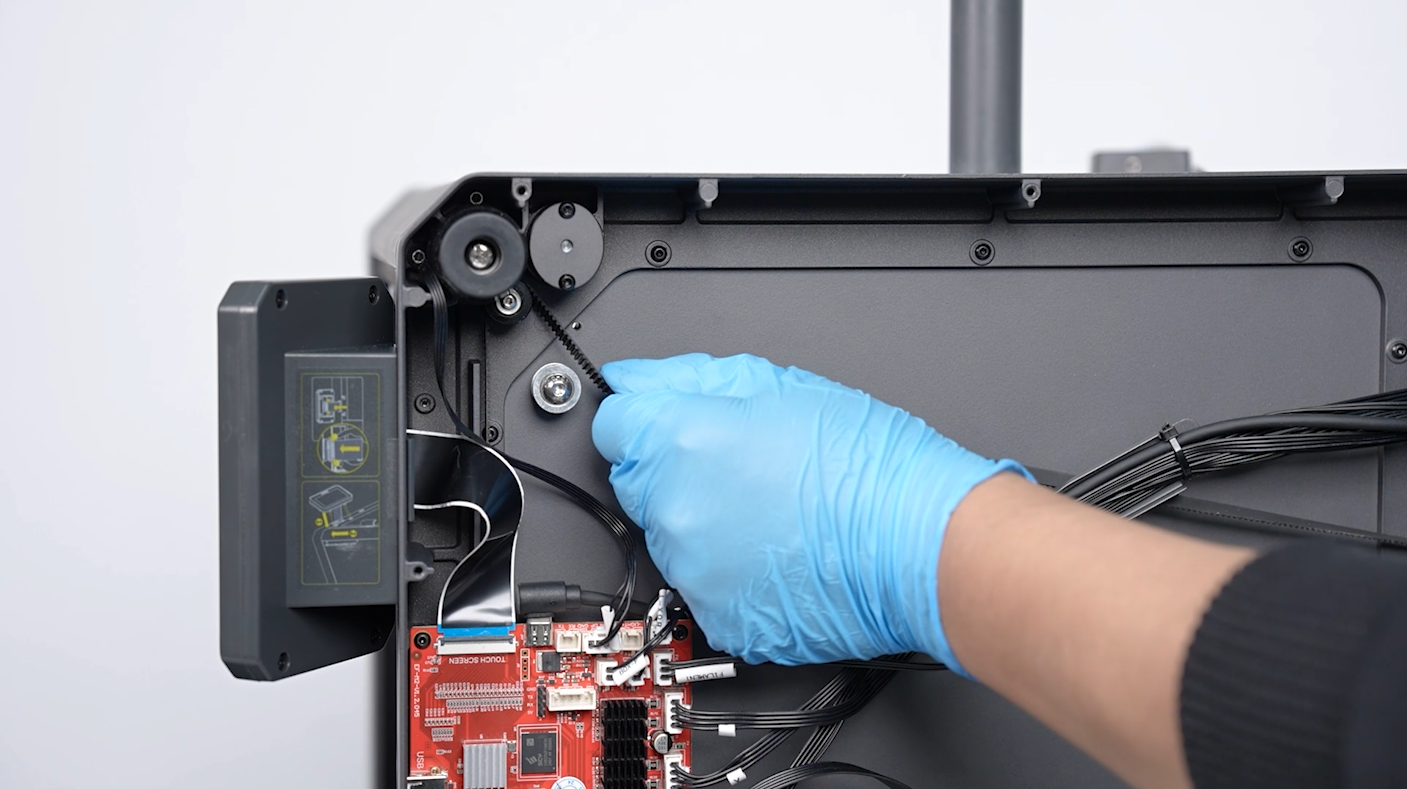

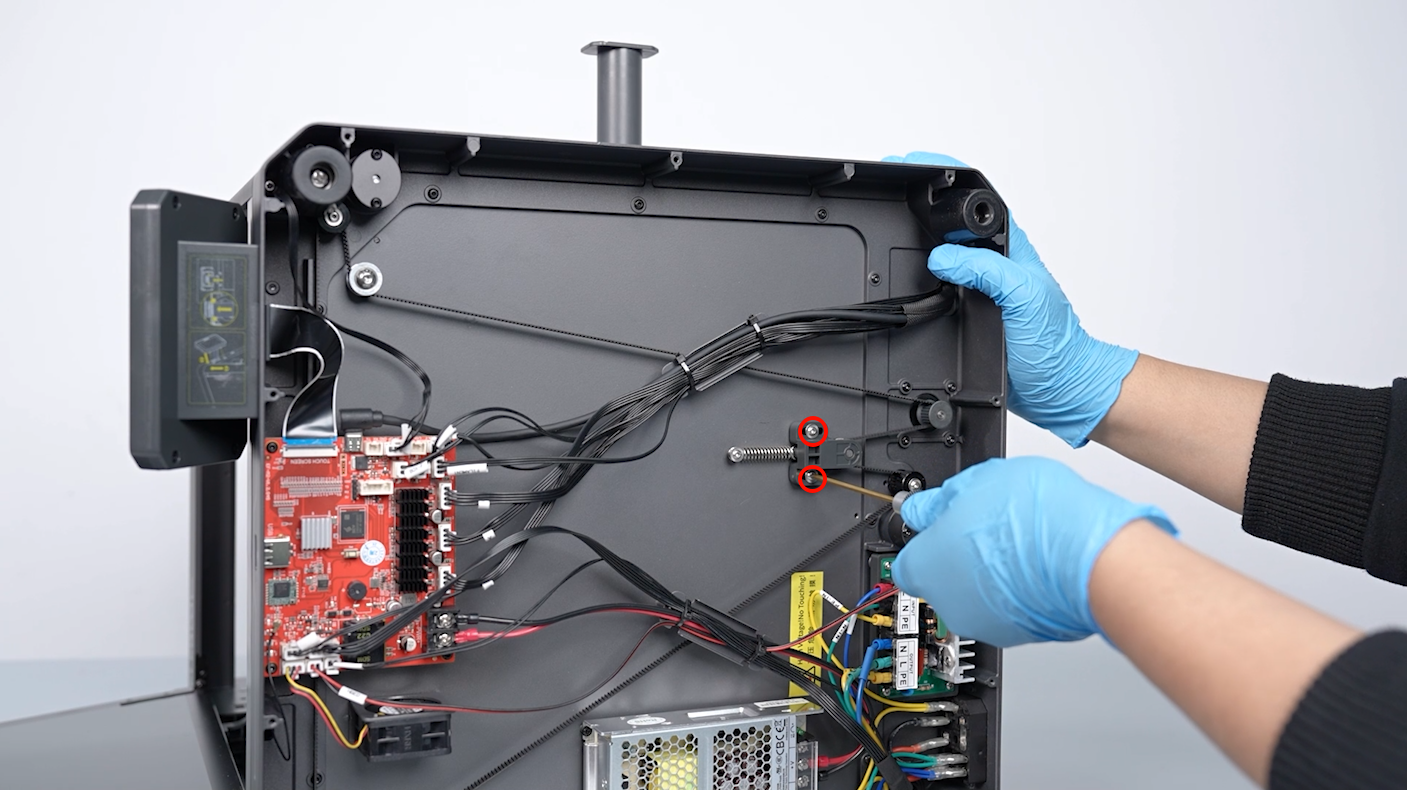

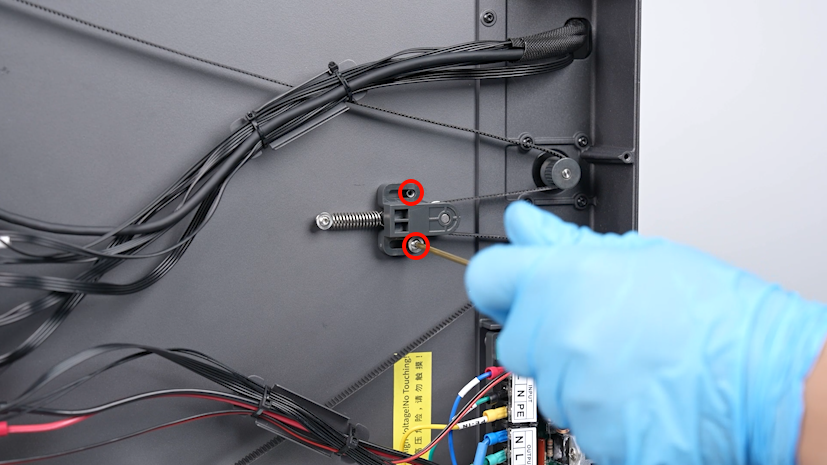

Tirá de la correa para bajar la cama caliente hasta el fondo de la impresora. Después, usá la llave para aflojar un tercio de su profundidad los 2 tornillos que aseguran el tensor de la correa. Retirá la correa de la polea loca, sacá del todo los 2 tornillos del tensor y quita tanto el tensor como el resorte.

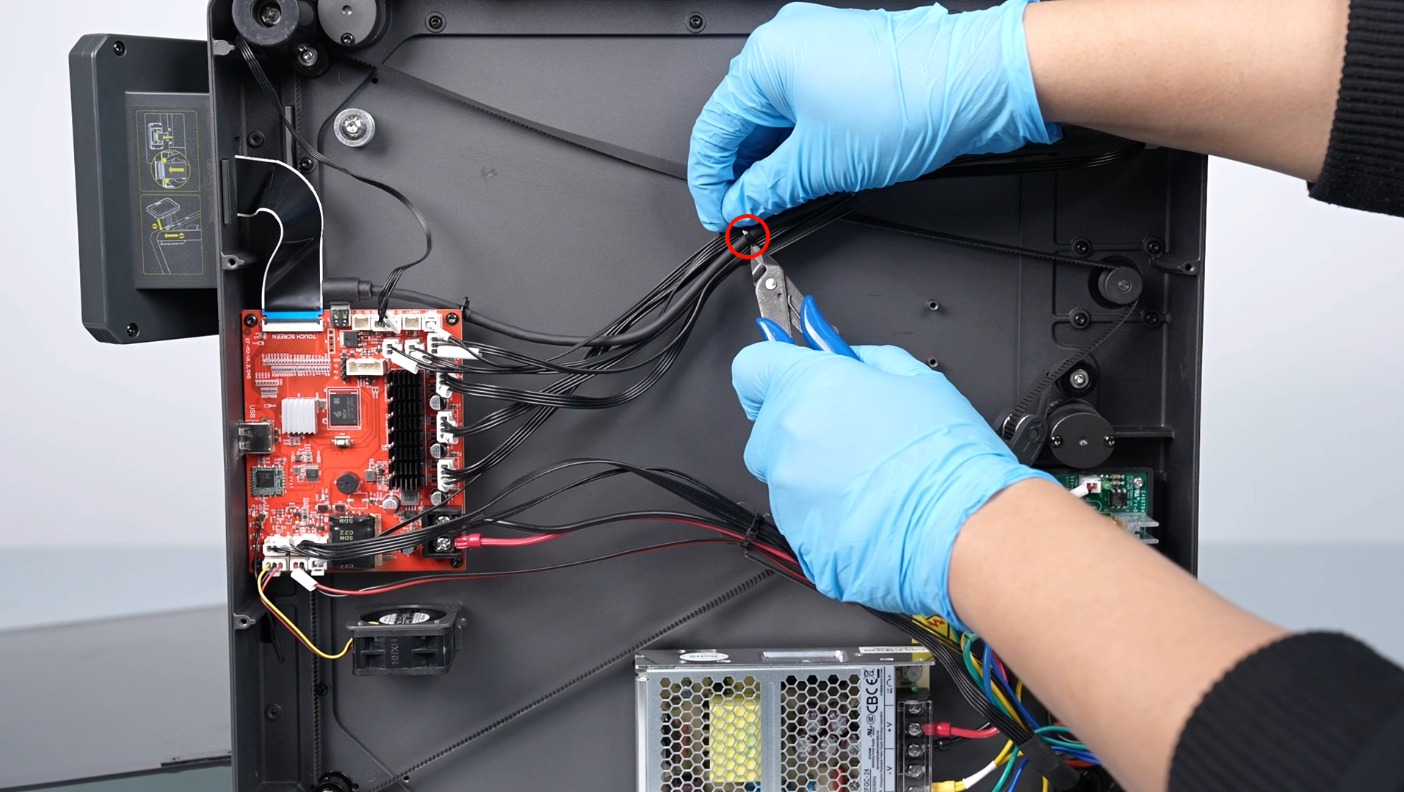

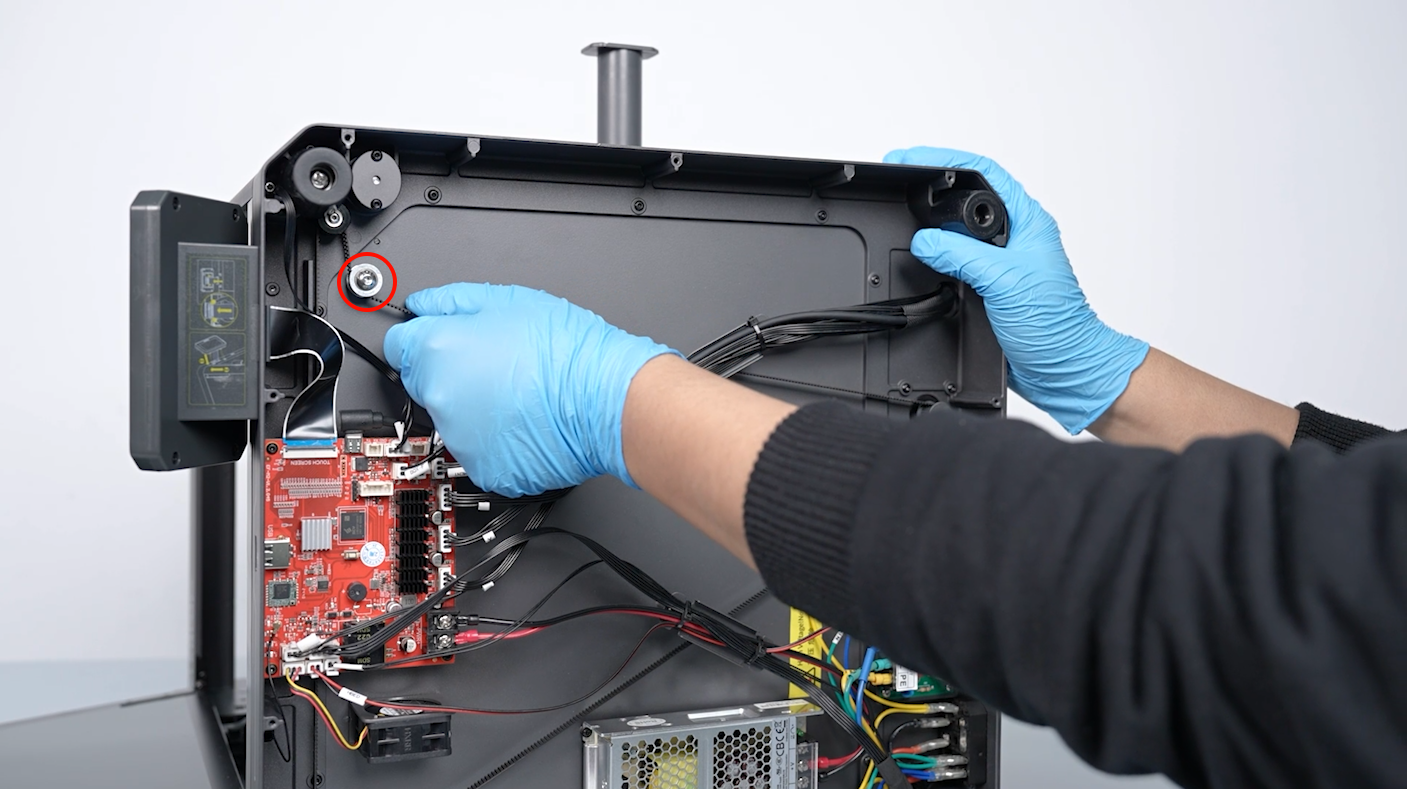

Con un alicate de corte diagonal, cortá los precintos que sujetan los cables cinta del lado izquierdo del soporte. Aflojá el tornillo del soporte del cable cinta, giralo y retirá la correa de la columna de aislación. Hacé lo mismo con la correa en la columna que está debajo del soporte del cable cinta.
Usá el alicate para cortar los precintos del cable de conexión del cabezal de impresión y desconectá los cables cinta del ventilador de la motherboard. Aflojá los 4 tornillos que sujetan la motherboard y retirá la correa de las 4 poleas dentadas. Acomodá bien la correa y sacala por debajo de la motherboard.
Instrucciones: Cómo instalar la correa nueva
Prepará la correa de distribución nueva y pasala por debajo de la motherboard. Acomodala con cuidado e instalala en las 4 poleas dentadas. Volvé a poner la motherboard en su lugar, alineá los agujeros y ajustá los 4 tornillos. Conectá de nuevo los cables del ventilador en la motherboard y usá precintos para asegurar los cables cinta del cabezal a la columna de la placa.
Ubicá la correa debajo del soporte del cable cinta, girá el soporte a su posición original y ajustá el tornillo con la llave Allen. Acomodá los cables sobre el soporte y poneles precintos para que queden firmes. Repetí el mismo proceso para el soporte inferior de los cables cinta.

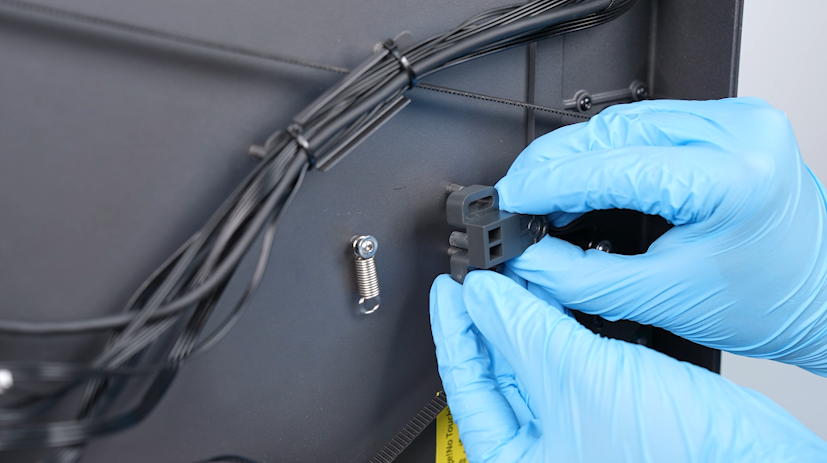

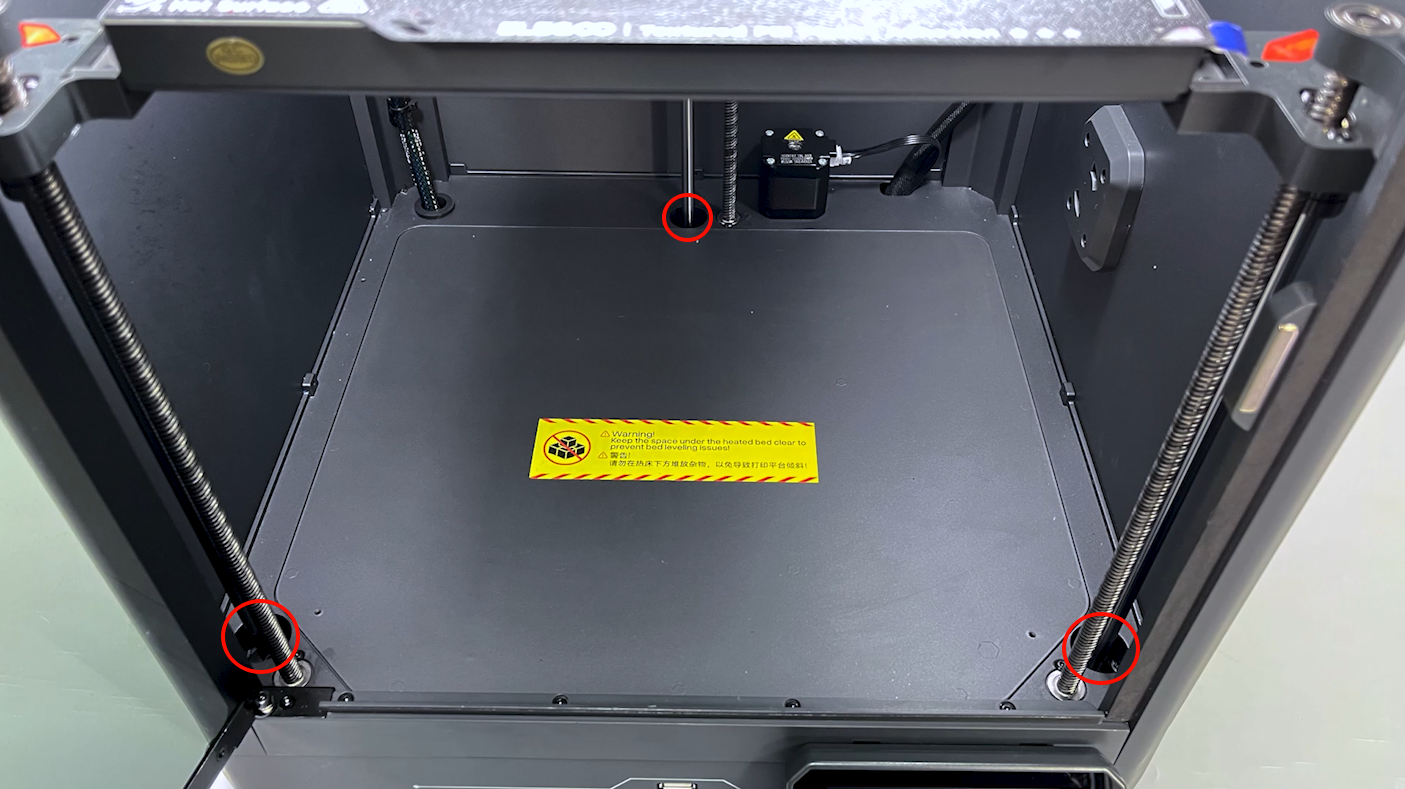

Instalá el resorte en el soporte del tensor y colocá el tensor en su posición alineándolo con el agujero del tornillo. Ajustá los 2 tornillos del tensor hasta dos tercios de su profundidad. Ahora, presioná hacia abajo en los 3 puntos donde la cama caliente se conecta con el tornillo de avance y presioná también el centro de la cama; asegurate de que los 3 puntos estén bien pegados al fondo de la impresora.
Colocá la correa en la polea loca y empujá el tensor hacia la izquierda. Usá la llave Allen para aflojar los 2 tornillos del tensor (permitiendo que el resorte actúe). Finalmente, poné la tapa inferior alineando los agujeros de las patas y los tornillos, y ajustá los 10 tornillos de la base.
Enchufá la impresora y prendela. En la pantalla táctil, navegá hasta "Calibration - Self check - All - Start". Una vez que termine la inspección automática, tu impresora ya está lista para usar.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
