En esta guía vas a encontrar los pasos necesarios para reemplazar los tornillos guía del eje Z de tu Centauri Carbon. Es un procedimiento detallado que asegura el correcto desplazamiento vertical de la cama caliente.
Herramientas y materiales
Para este trabajo vas a necesitar: una llave Allen de 2.5 mm, una de 2.0 mm, un destornillador Phillips, pinzas y tres tornillos guía de eje Z nuevos.
Instrucciones iniciales

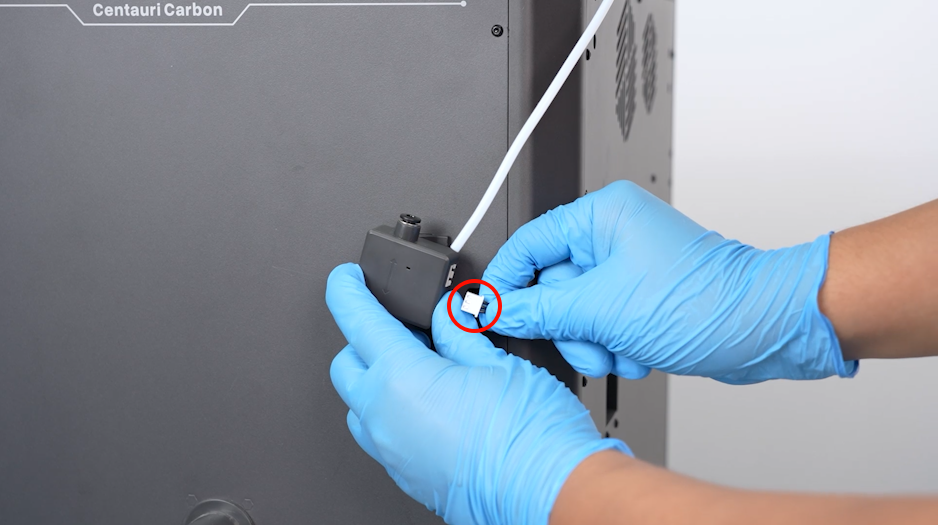

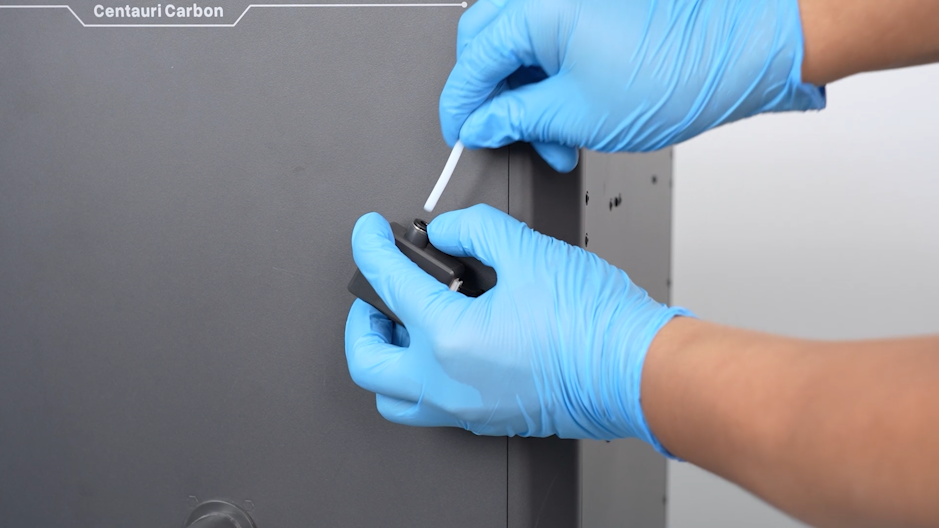

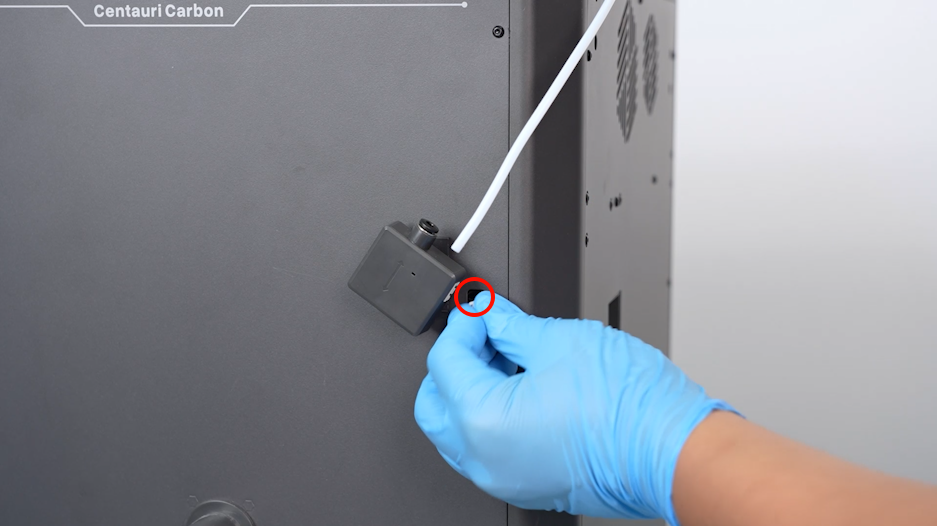

Primero apagá la impresora y desenchufá el cable de alimentación. Desconectá el tubo PTFE que está sobre el sensor de fin de filamento y desenchufá los cables de dicho sensor, pasándolos hacia el interior de la impresora por el agujero del cable.

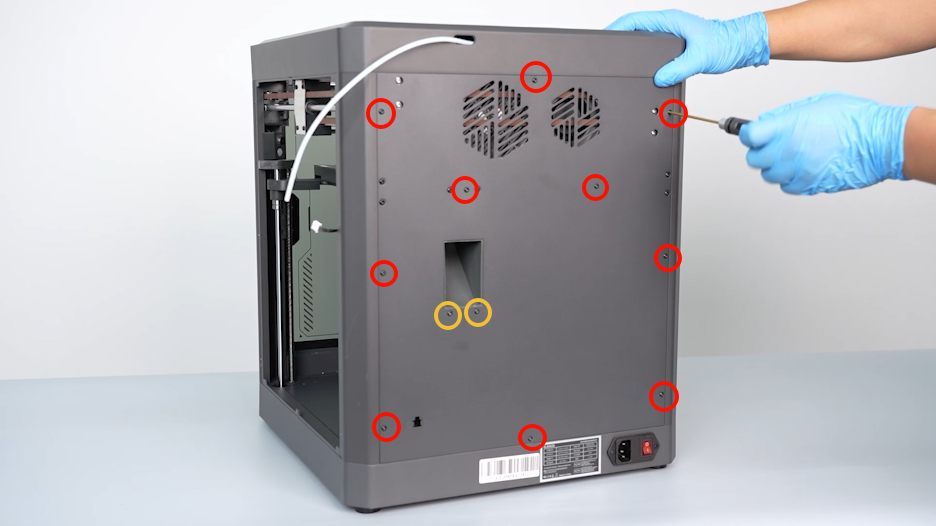

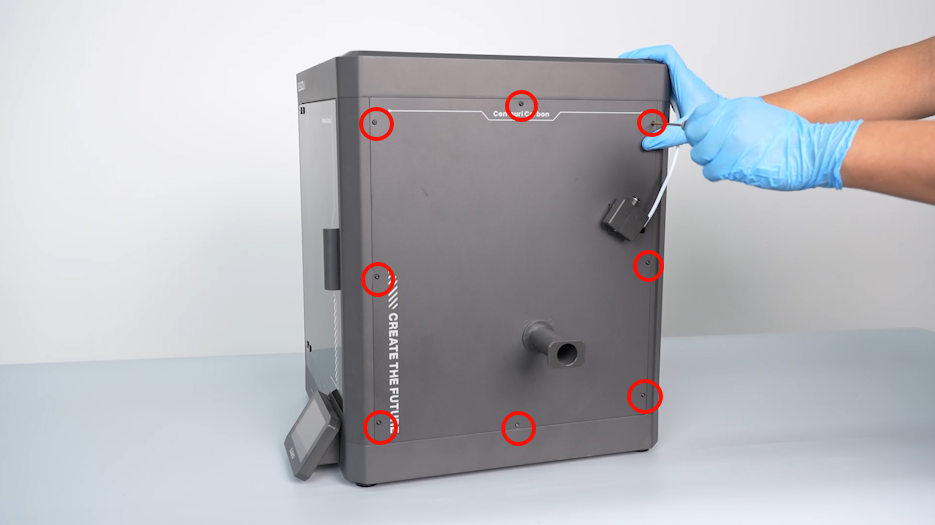

Con la llave Allen de 2.0 mm, sacá los ocho tornillos de la tapa lateral derecha y retirá la tapa. Después, aflojá los dos tornillos del conector multicolor para sacarlo. Seguí con la tapa trasera sacando sus doce tornillos; fijate que los marcados con un círculo rojo son M3*4 y los amarillos son M3*8. Por último, sacá la tapa lateral izquierda retirando sus ocho tornillos.
Poné la impresora de costado y sacá la tapa inferior (son diez tornillos). Revisá que no haya mugre ni elementos extraños en los huecos de los rulemanes. Tirando de la correa dentada, bajá la cama caliente hasta el fondo. Aflojá los dos tornillos del tensor de la correa y sacala de la polea tensora. Con el destornillador Phillips, sacá los dos topes de goma a los costados de la placa madre y retirá la correa de las tres poleas dentadas.
Para sacar las poleas, meté una llave Allen de 2.0 mm en el agujero lateral para trabarla y con otra llave aflojá el tornillo del fondo. Repetí esto con las tres poleas. Finalmente, sacá la cámara aflojando su tornillo y desconectando sus cables.
Cambio del tornillo guía derecho

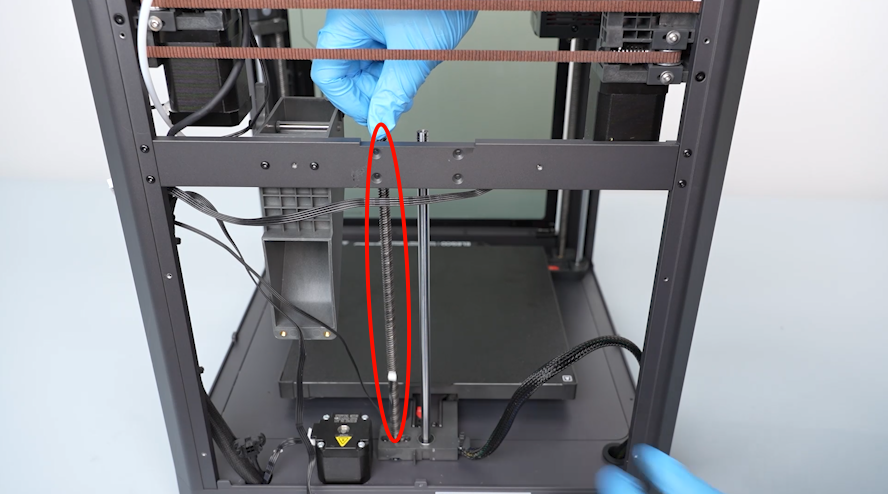

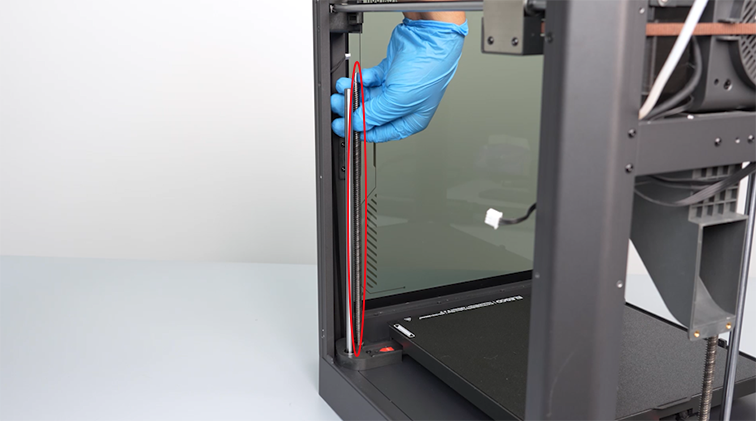

Aflojá los dos tornillos del bloque de fijación superior del eje Z. Con la llave de 2.5 mm, sacá el tornillo de la parte superior del eje, retirá el bloque y la funda de silicona. Girá el tornillo guía viejo hasta sacarlo. Prepará el nuevo, alinealo con los agujeros y giralo hasta que esté en su lugar. Volvé a poner la funda de silicona, el bloque de fijación y ajustá todos los tornillos. No te olvides de reinstalar la cámara y conectar sus cables.
Cambio del tornillo guía izquierdo

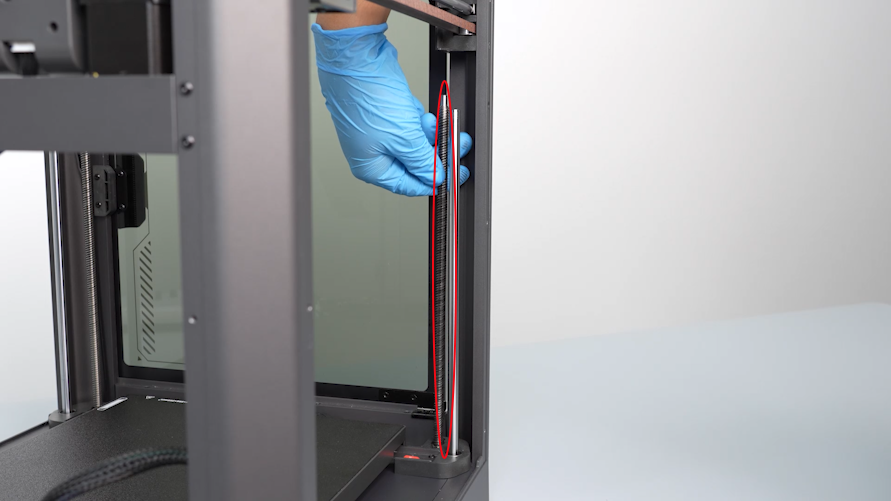

Retirá el tornillo guía viejo aflojando los dos tornillos del bloque de fijación superior y el tornillo del tope del eje con la llave de 2.5 mm. Sacá el bloque y la funda de silicona. Girá y retirá el componente viejo. Instalá el tornillo guía nuevo, volvé a poner la funda de silicona en su posición original y asegurá el bloque de fijación ajustando todos los tornillos.
Cambio del tornillo guía trasero

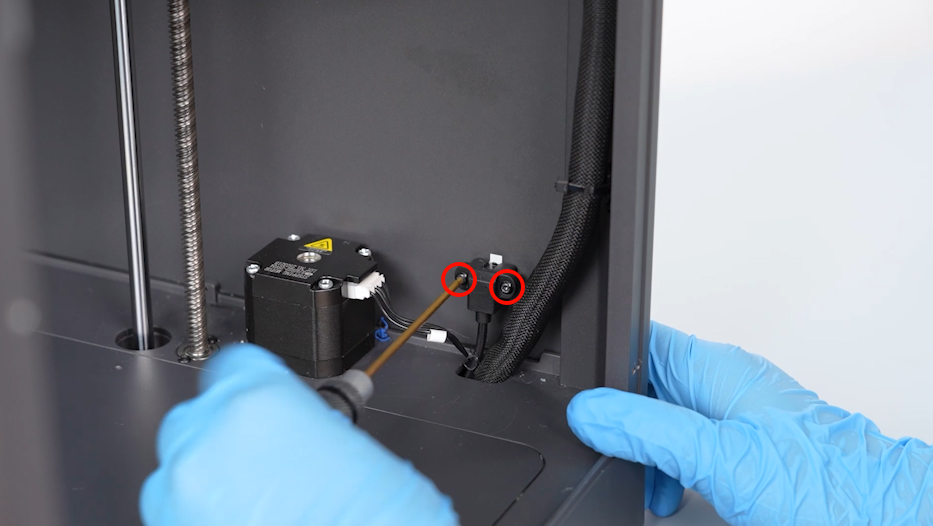

Desconectá los cables del ventilador trasero y sacá el conjunto aflojando sus tres tornillos. Desconectá también el limit switch del eje Z, sacá la cinta negra y liberá los cables del clip. Aflojá los cuatro tornillos del bloque de fijación superior y el tornillo del eje. Retirá el bloque, la funda y el tornillo guía viejo. Instalá el nuevo, volvé a armar el bloque, conectá el limit switch y reinstalá el ventilador trasero.
Reinicio de la impresora
Una vez que hayas cambiado los tres tornillos, volvé a armar todas las tapas, conectá la impresora y encendela para verificar que el eje Z se mueva correctamente.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
