Si la PCB del cabezal de tu impresora está fallando, esta guía te ayuda a realizar el cambio de forma segura y rápida. Seguí estos pasos para desarmar el conjunto, instalar los componentes nuevos y dejar la máquina lista para imprimir.
Herramientas y materiales
Vas a necesitar una llave Allen de 1.5 mm, una llave Allen de 2.0 mm, un destornillador Phillips y el repuesto de la PCB del cabezal junto con la placa adaptadora.
Sacar la PCB vieja del cabezal

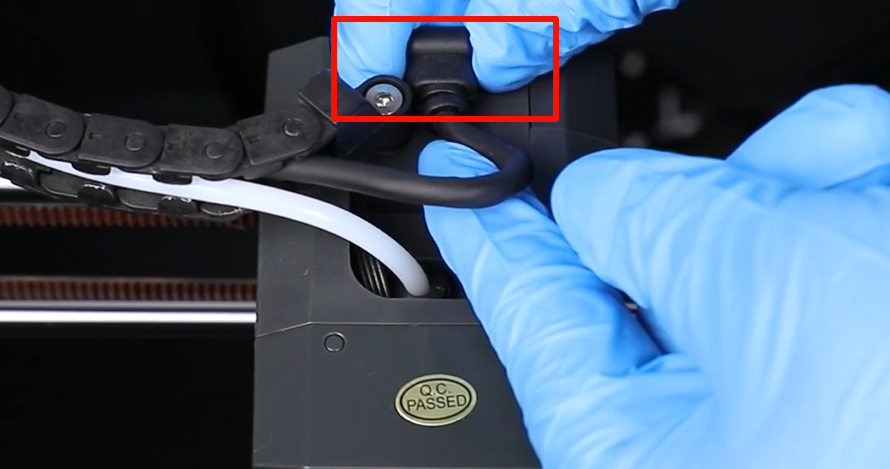

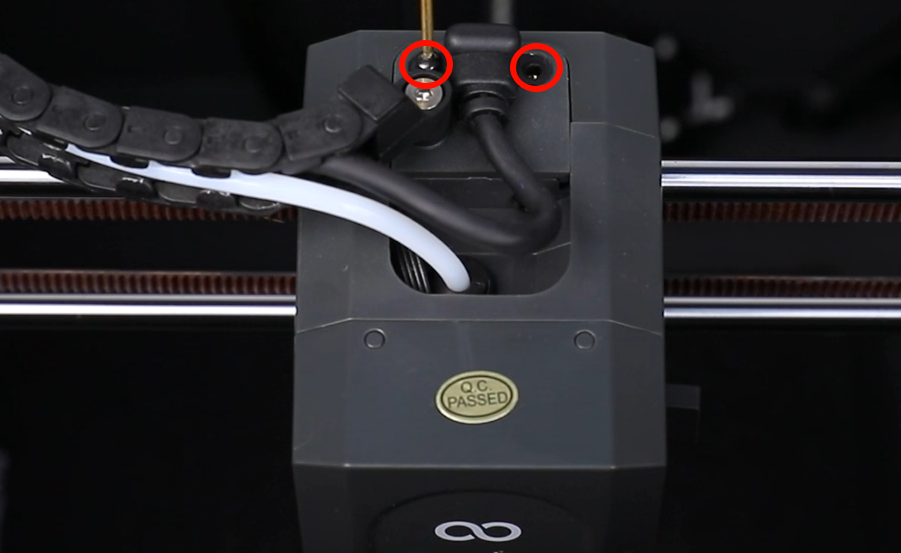

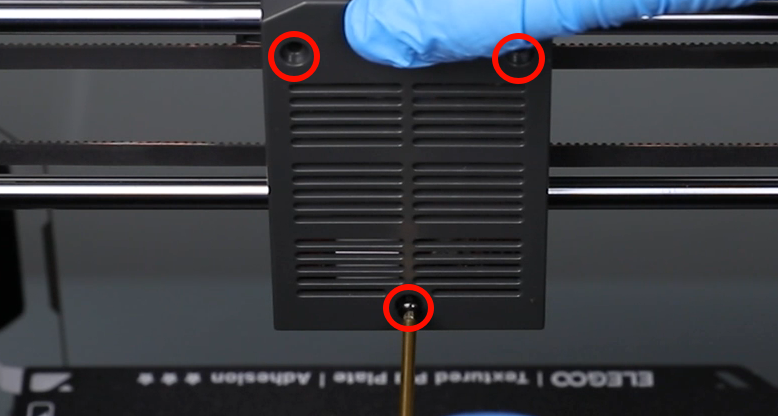

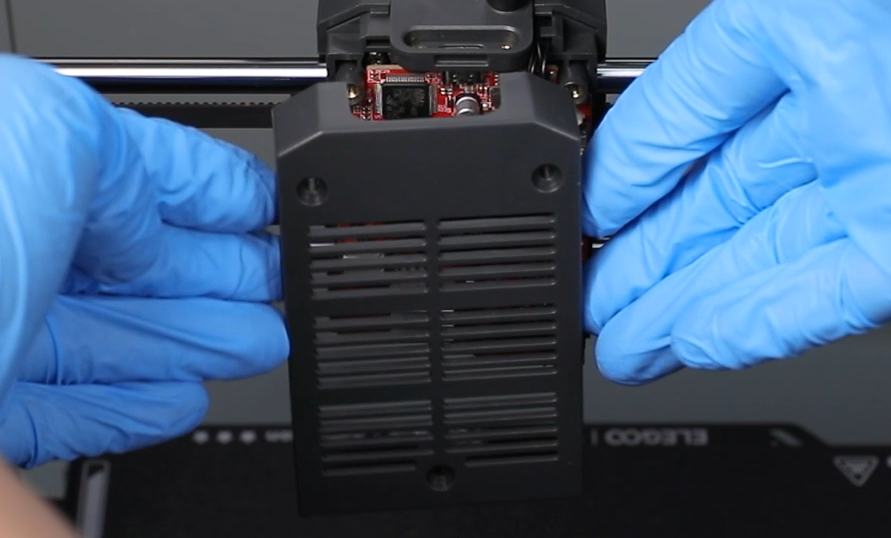

Apagá la impresora y desenchufá el cable de alimentación. Usá la llave Allen de 1.5 mm para aflojar los 2 tornillos del puerto del cable del cabezal y desconectalo. Después, con la llave de 2.0 mm, sacá los 3 tornillos de la tapa trasera y retirala.

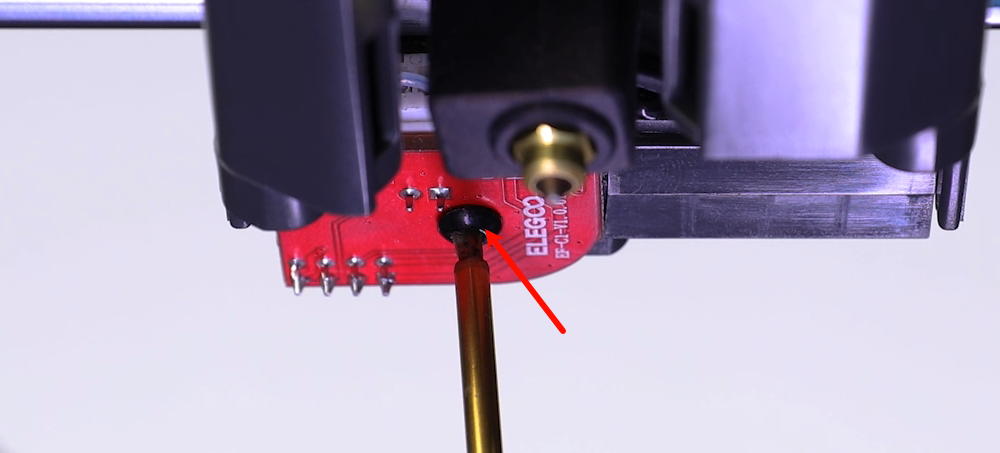

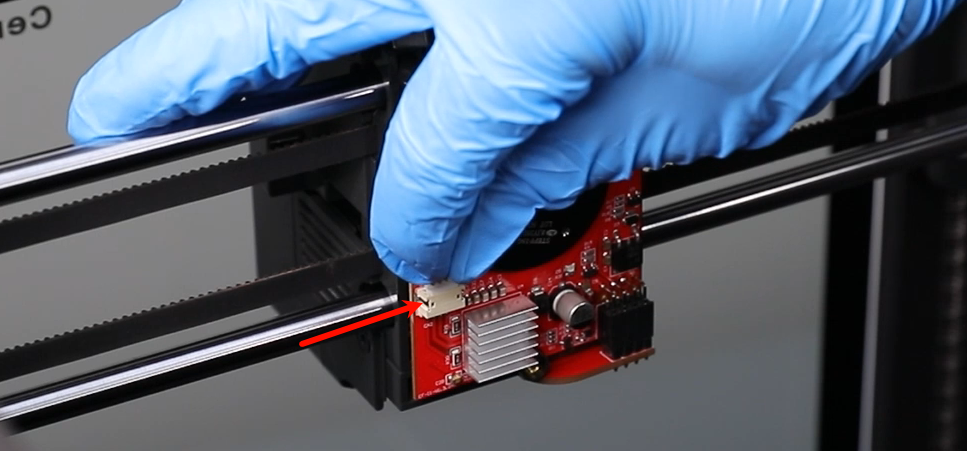

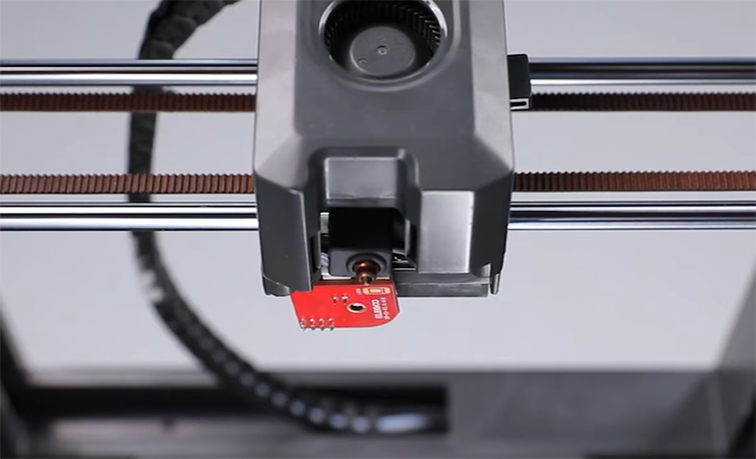

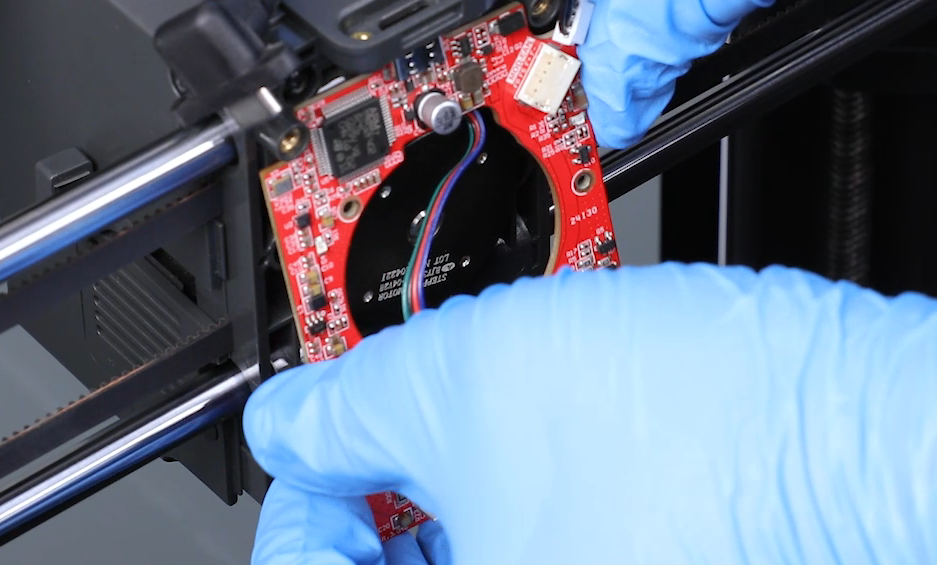

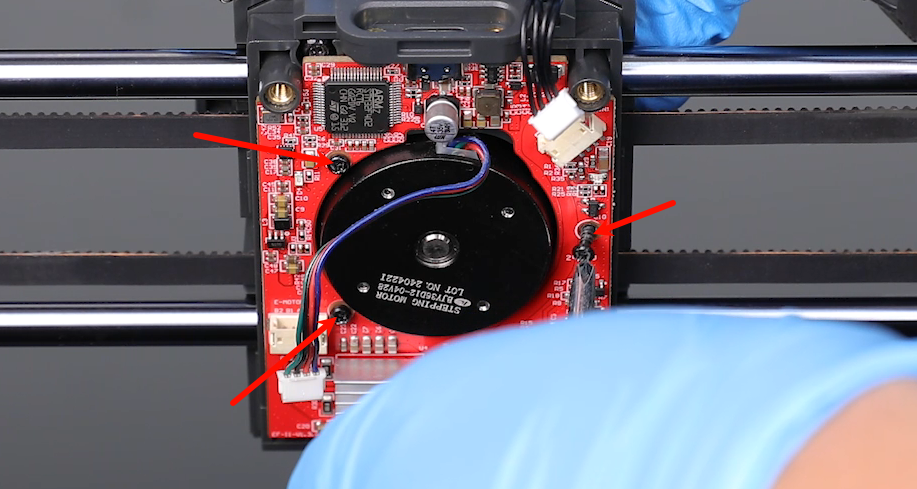

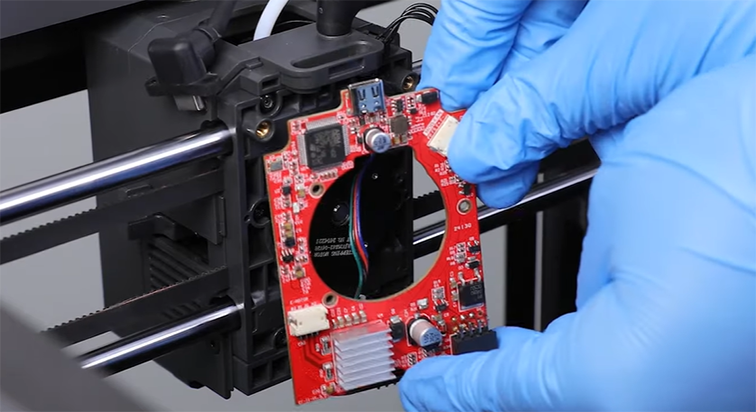

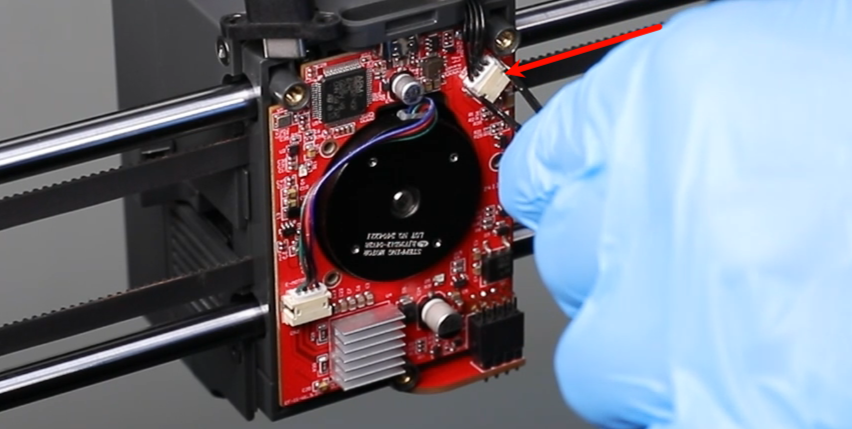

Desenchufá los cables planos del ventilador de enfriamiento del modelo y del motor del extruder de la PCB. Usá el destornillador Phillips para sacar los 3 tornillos que sujetan la PCB y la llave de 2.0 mm para el tornillo que está debajo de la placa adaptadora. Presioná suavemente hacia abajo para soltar la placa adaptadora, retirá la PCB vieja y desconectá los cables planos. Si la placa adaptadora está dañada, aprovechá para cambiarla por la nueva.
Instalar la PCB nueva del cabezal

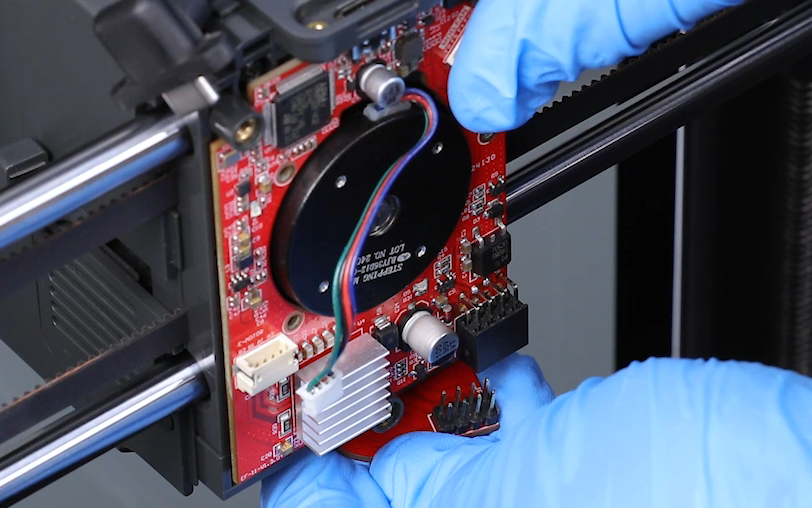

Conectá los cables planos en la placa adaptadora nueva fijándote en el tamaño de los puertos. Poné la PCB nueva en posición alineando los agujeros de los tornillos (acordate de acomodar bien los cables) e insertá la placa adaptadora en los conectores de la PCB.
Ajustá los 3 tornillos de la PCB con el destornillador y el tornillo de la placa adaptadora con la llave Allen de 2.0 mm. Volvé a enchufar los cables del ventilador y del motor del extruder en sus puertos correspondientes. Colocá la tapa trasera, ajustá sus 3 tornillos y conectá el cable del cabezal apretando sus 2 tornillos de seguridad con la llave de 1.5 mm.
Enchufá la alimentación y prendé la impresora. En la pantalla táctil, tocá "Calibration - Self-Check - Select All - Start". Cuando termine el autochequeo, la impresora ya está lista para usar.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
