En esta guía te mostramos paso a paso cómo cambiar la caja de engranajes de tu Centauri Carbon. Es un procedimiento fundamental para mantener la calidad de tus impresiones y asegurar que el sistema de empuje funcione sin problemas. Seguí estas instrucciones para hacer el recambio de forma segura y correcta.
Herramientas y materiales
Vas a necesitar llaves Allen de 2.0 mm, 2.5 mm y 3.0 mm, además de la caja de engranajes nueva para el extruder.
Cómo sacar la caja de engranajes vieja del extruder

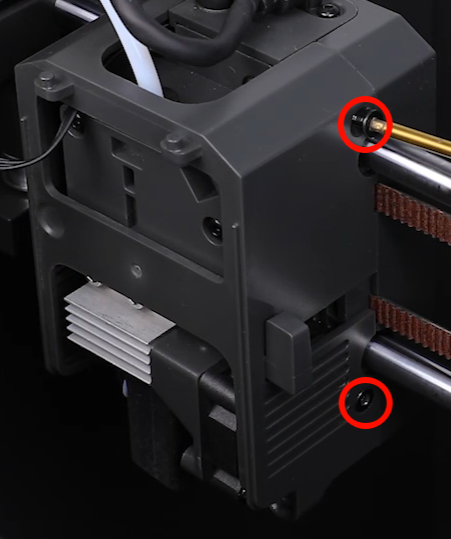

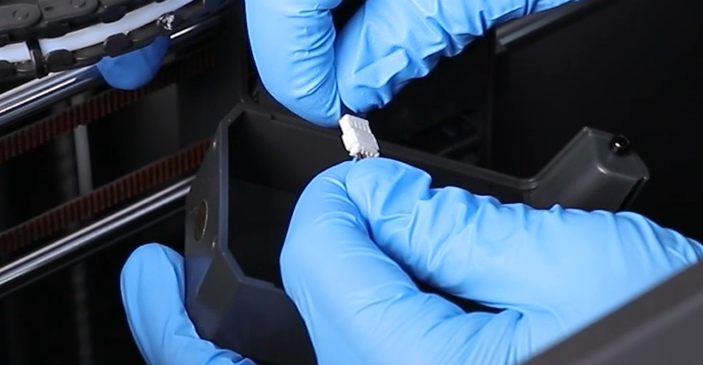

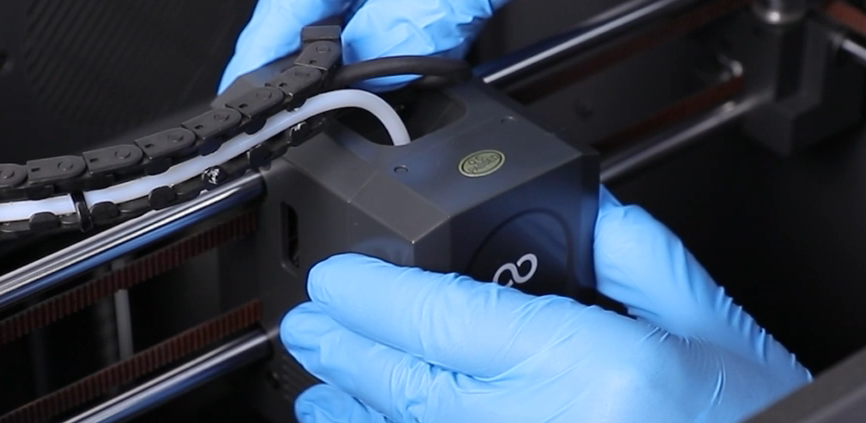

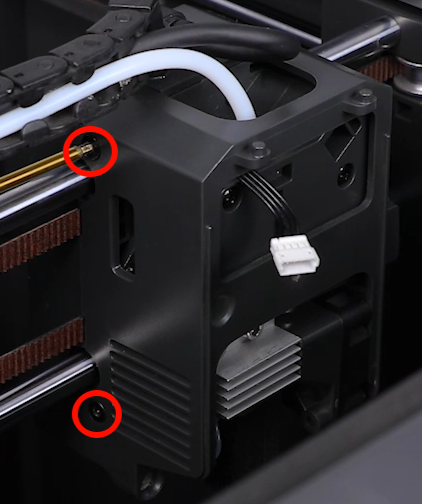

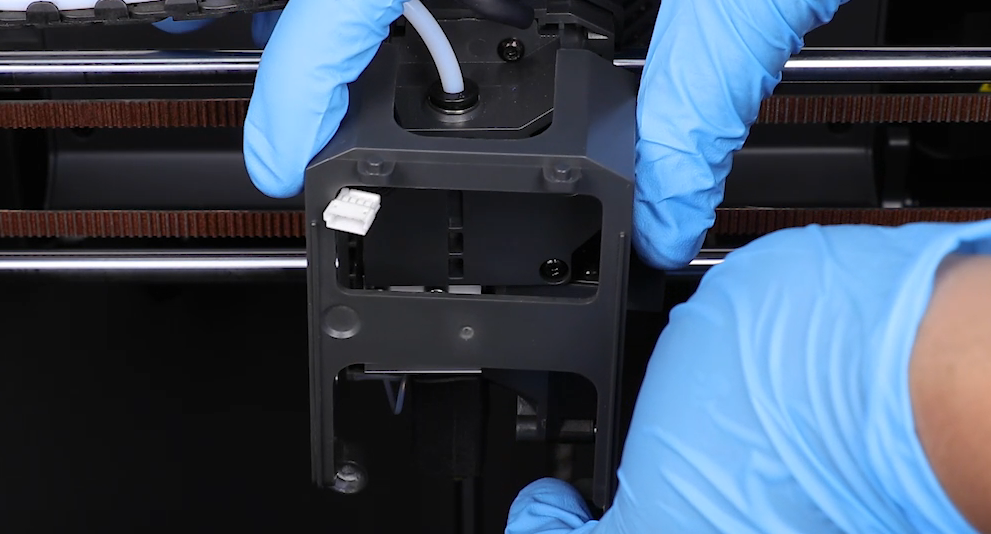

Primero apagá la impresora y desenchufá el cable de corriente. Levantá la tapa frontal del cabezal de impresión para sacarla y desconectá el cable plano del ventilador de capa. Con una llave Allen de 2.0 mm, aflojá los 4 tornillos que sujetan la carcasa media del cabezal y retirala tirando hacia adelante.

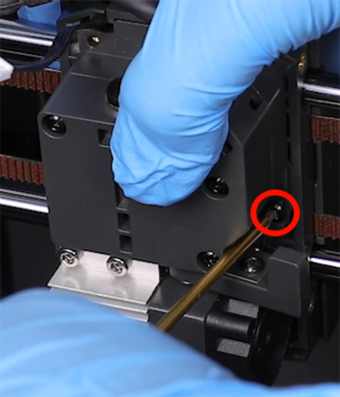

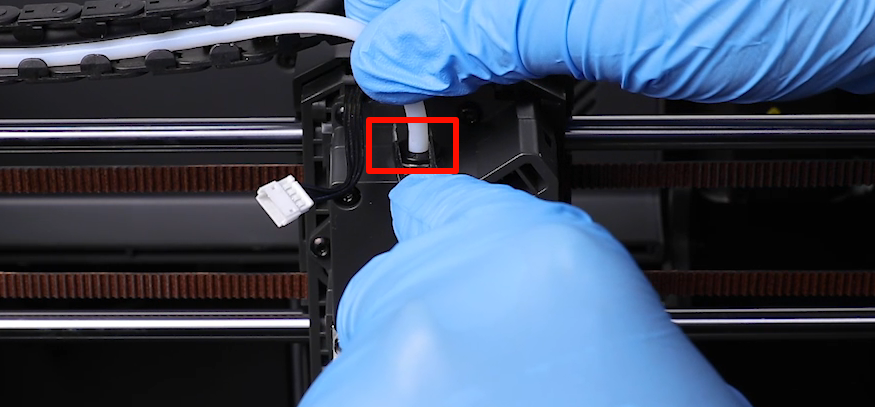

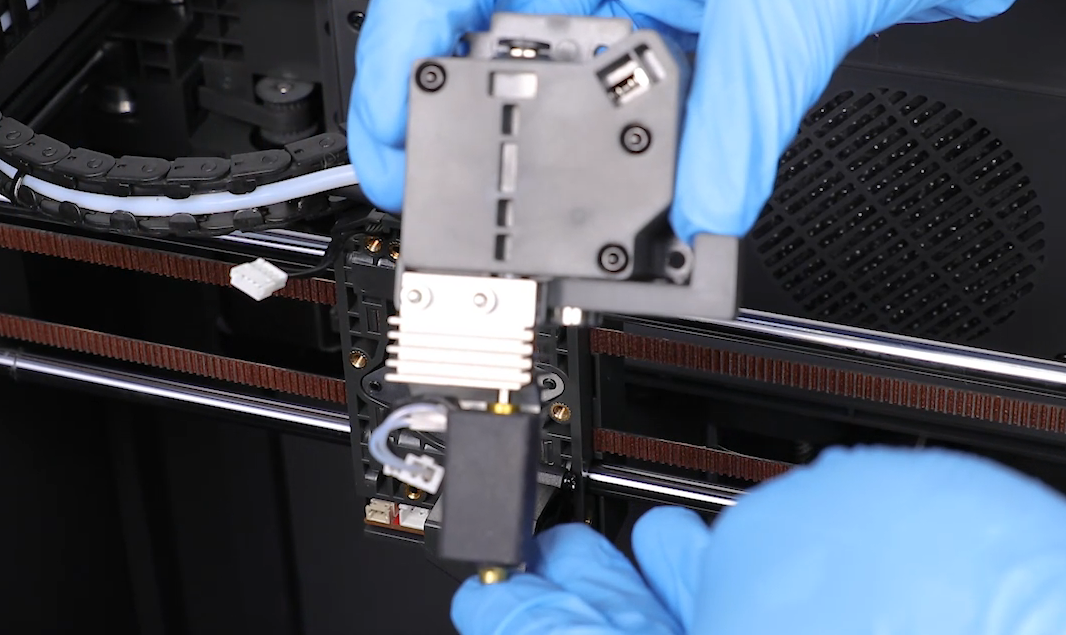

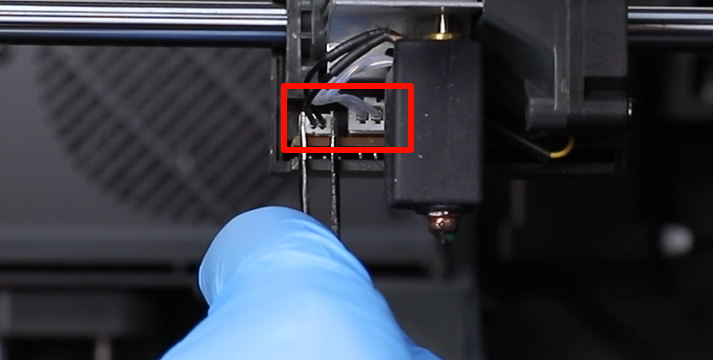

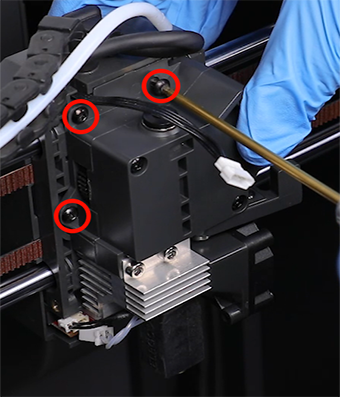

Usá una pinza para presionar la pestaña del conector y desconectá el tubo de entrada. Después, desenchufá los cables planos del bloque calefactor cerámico y del termistor. Con la llave de 2.0 mm, aflojá los 4 tornillos que aseguran el conjunto del extruder para poder retirar la caja de engranajes y el nozzle.
Para terminar de desarmar, usá la llave de 2.5 mm para sacar los 2 tornillos que sujetan el conjunto del nozzle y retiralo. Con la llave de 3.0 mm, aflojá el tornillo del cortador y sacalo; tené cuidado de presionar el centro del cortador para que no salte. Por último, sacá el tornillo del resorte con la llave de 3.0 mm y retirá toda la caja de engranajes vieja.
Cómo instalar la caja de engranajes nueva del extruder
Prepará la pieza nueva y colocá el resorte en su lugar alineándolo con los agujeros; ajustá el tornillo con la llave de 3.0 mm. Ubicá el conjunto del cortador en su posición y ajustá el tornillo con la misma llave, recordando siempre presionar el centro de la pieza para evitar que se mueva. Después, instalá el conjunto del nozzle y ajustá sus 2 tornillos con la llave de 2.5 mm.
Colocá la caja de engranajes nueva junto con el nozzle en su posición original y ajustá los 4 tornillos de sujeción con la llave de 2.0 mm. Conectá los cables planos del calentador y el termistor en la placa adaptadora, e insertá el tubo de entrada en el conector. Volvé a poner la carcasa media alineándola con la ranura de la palanca del cortador y ajustá los 4 tornillos con la llave de 2.0 mm.
Conectá el ventilador de la tapa frontal, acomodá los cables y calzá la tapa en los agujeros de posicionamiento. Enchufá y prendé la impresora; entrá en "Function" y después en "Prepare" para calentar el nozzle a 220 ℃. Tocá en "Extrude" para verificar que el filamento salga correctamente y, una vez confirmado, volvé a nivelar la impresora para dejarla lista para usar.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
