En esta guía te mostramos cómo cambiar el motor del extruder de tu Centauri Carbon paso a paso. Es un procedimiento clave para mantener la tracción del filamento y asegurar que tus impresiones salgan perfectas.
Herramientas y materiales
Para este laburo vas a necesitar una llave Allen de 1.5 mm, una de 2.0 mm, un destornillador Phillips y un motor de extruder nuevo.
Sacá el motor del extruder viejo

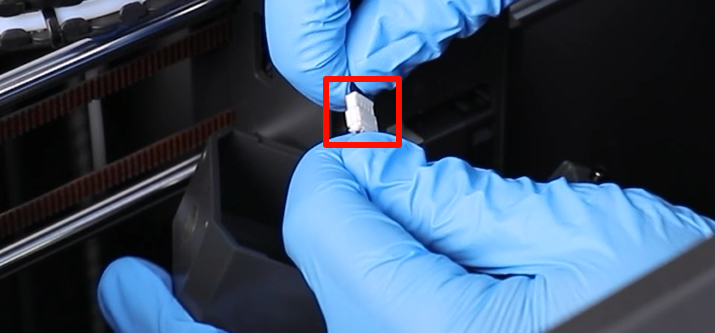

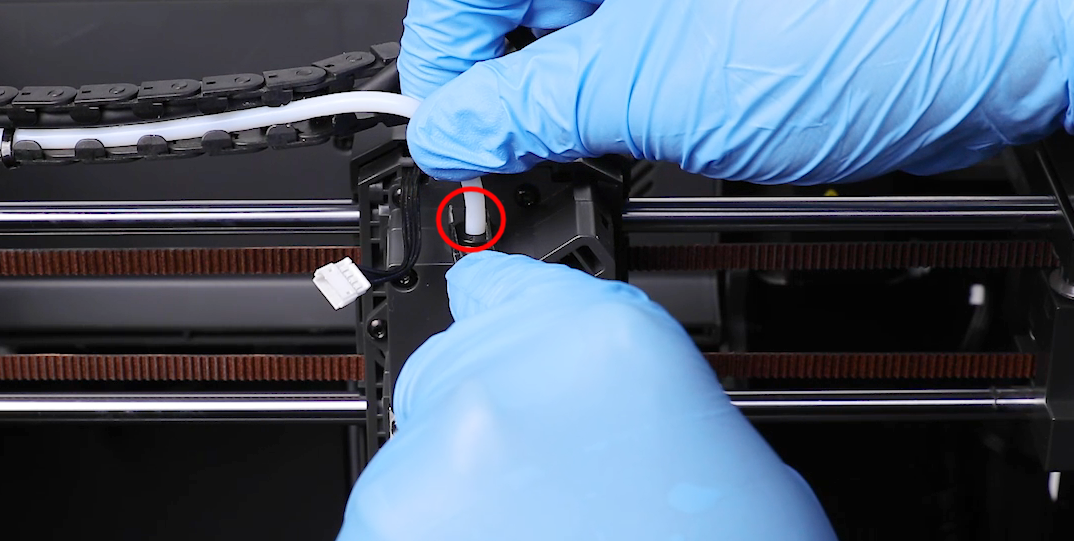

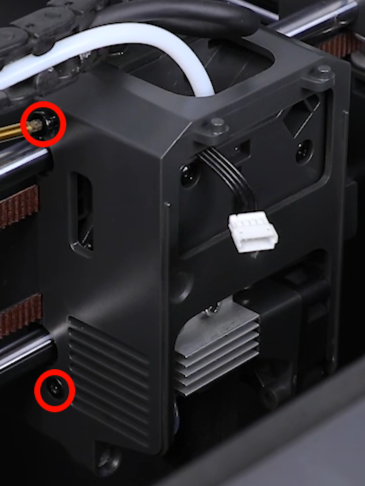

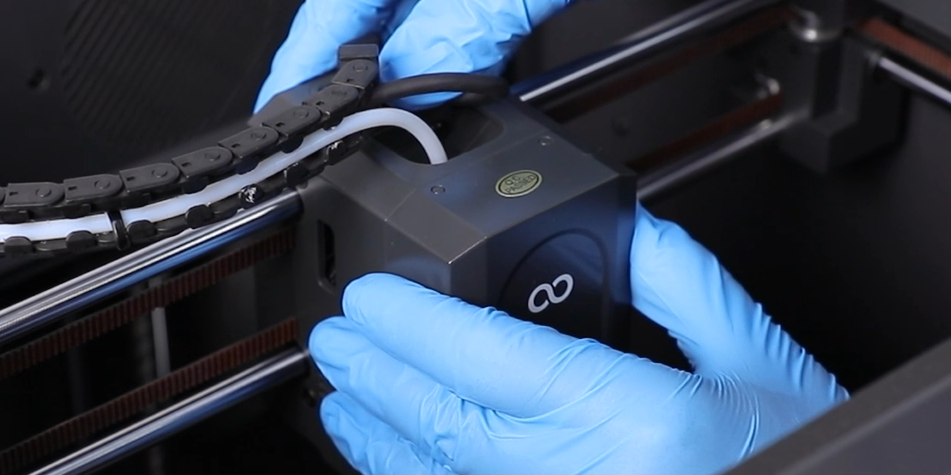

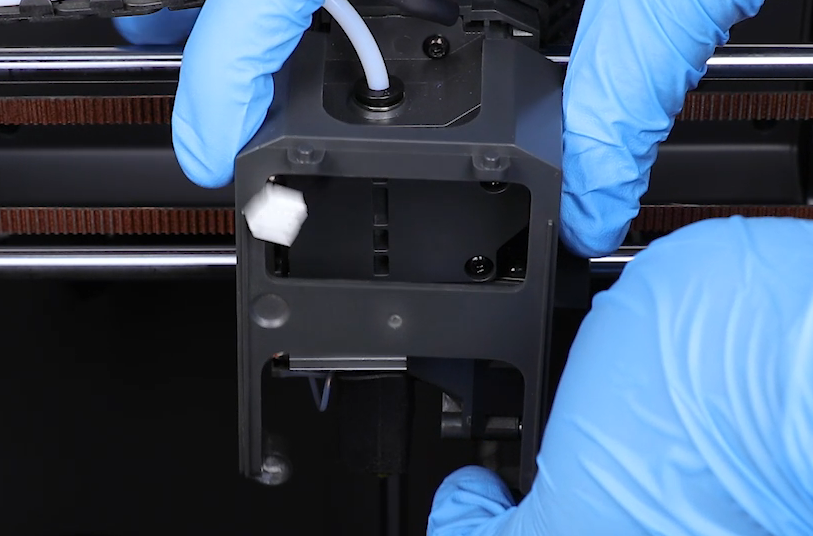

Primero que nada, apagá la impresora y desenchufá el cable de corriente. Levantá la tapa frontal del cabezal de impresión para sacarla y desconectá el puerto de los cables cinta del ventilador de enfriamiento de modelo. Usá la llave Allen de 2.0 mm para aflojar los 4 tornillos que sujetan la carcasa central del cabezal. Con una pinza, presioná hacia abajo la pestaña del conector y sacá el tubo de entrada.

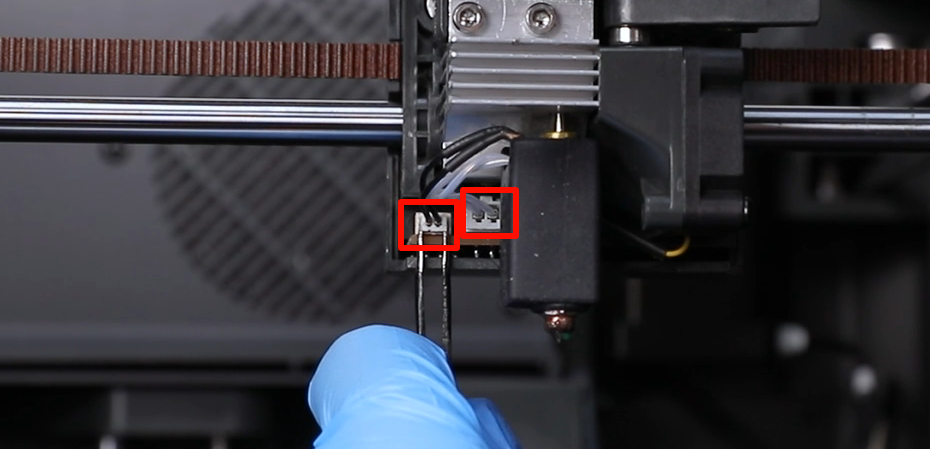

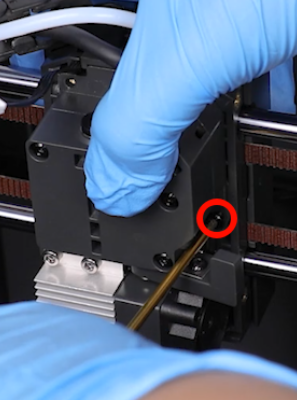

Desconectá los cables cinta de la placa calefactora cerámica y del termistor. Usá la llave Allen de 2.0 mm para sacar los 4 tornillos de la caja de engranajes del conjunto del extruder; después, retirá la caja y el conjunto del nozzle. Desenchufá el ventilador de enfriamiento del heat break, sacá el tornillo que lo sujeta con la llave de 2.0 mm y retirá todo el conjunto del ventilador.

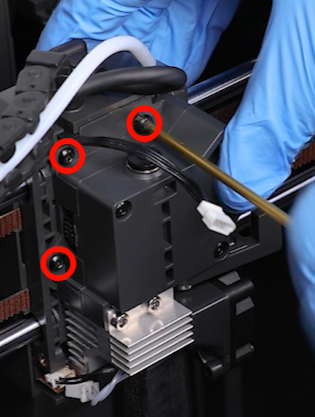

Usá la llave Allen de 1.5 mm para aflojar los 2 tornillos del puerto de cables del cabezal y desenchufalos. Aflojá los 3 tornillos de la tapa trasera con la llave de 2.0 mm y sacala. Desconectá los cables cinta del ventilador de modelo y del motor del extruder de la PCB del cabezal. Con el destornillador Phillips, sacá los 3 tornillos que sujetan la PCB. Aflojá el tornillo debajo de la placa adaptadora con la llave de 2.0 mm, presioná un poquito la placa para separarla y retirá la PCB vieja. Por último, sacá los 2 tornillos del motor del extruder, giralo apenas y sacalo por la parte de adelante del cabezal.
Instalá el motor del extruder nuevo

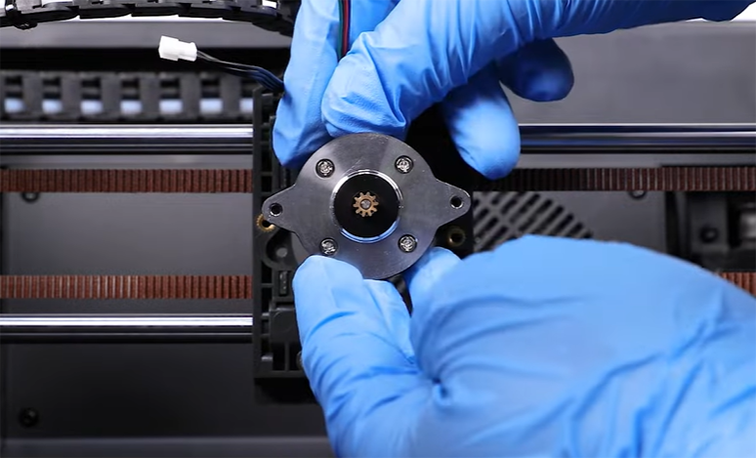

Prepará el motor nuevo, giralo un poquito y ponelo en su lugar de instalación. Ajustá los 2 tornillos con la llave de 2.0 mm para dejarlo firme. Colocá la PCB del cabezal alineándola con los agujeros de los tornillos e insertá la placa adaptadora en la PCB, fijándote que coincida con los huecos de los cables cinta. Ajustá los 3 tornillos de la PCB con el destornillador Phillips y apretá el tornillo de la placa adaptadora con la llave Allen.
Conectá los cables cinta del ventilador de modelo y del motor del extruder en la PCB. Poné la tapa trasera en su posición y ajustá los 3 tornillos con la llave de 2.0 mm. Insertá los cables del cabezal y ajustá los 2 tornillos del puerto con la llave de 1.5 mm. Colocá el conjunto del ventilador del heat break, ajustá su tornillo y enchufá los cables cinta en el puerto de la placa adaptadora.
Prepará la caja de engranajes del extruder y el conjunto del nozzle, ponelos en su lugar y ajustá los 4 tornillos con la llave de 2.0 mm. Conectá los cables de la placa cerámica y el termistor en la placa adaptadora, e insertá el tubo de entrada en el conector. Poné la carcasa central alineando la ranura de la palanca del cortador y ajustá los 4 tornillos de 2.0 mm.
Para terminar, poné la tapa frontal, conectá el cable del ventilador de modelo y acomodá bien los cables cinta antes de encajar la tapa en los agujeros de posicionamiento. Enchufá la impresora y prendela. En la pantalla táctil, andá a "Function" -> "Prepare" y poné la temperatura del nozzle a 220 ℃. Dale a "Extrude" y fijate que el filamento salga bien. Una vez que vuelvas a nivelar la máquina, ya la tenés lista para usar.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
