En esta guía te explicamos cómo cambiar la correa de distribución del cabezal de tu Centauri Carbon. Es un proceso detallado que requiere desarmar varias partes de la estructura, así que tomate tu tiempo y seguí los pasos con cuidado. Asegurate de tener las llaves Allen a mano y de que la impresora esté apagada antes de empezar.
Herramientas y materiales
- Una llave Allen de 1,5 mm
- Una llave Allen de 2,0 mm
- Una llave Allen de 2,5 mm

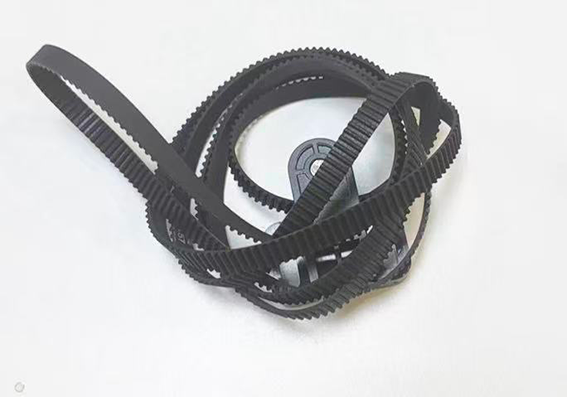

- Una correa de distribución nueva
Video tutorial
Próximamente.
Instrucciones
Desmontá el conjunto del cabezal de impresión

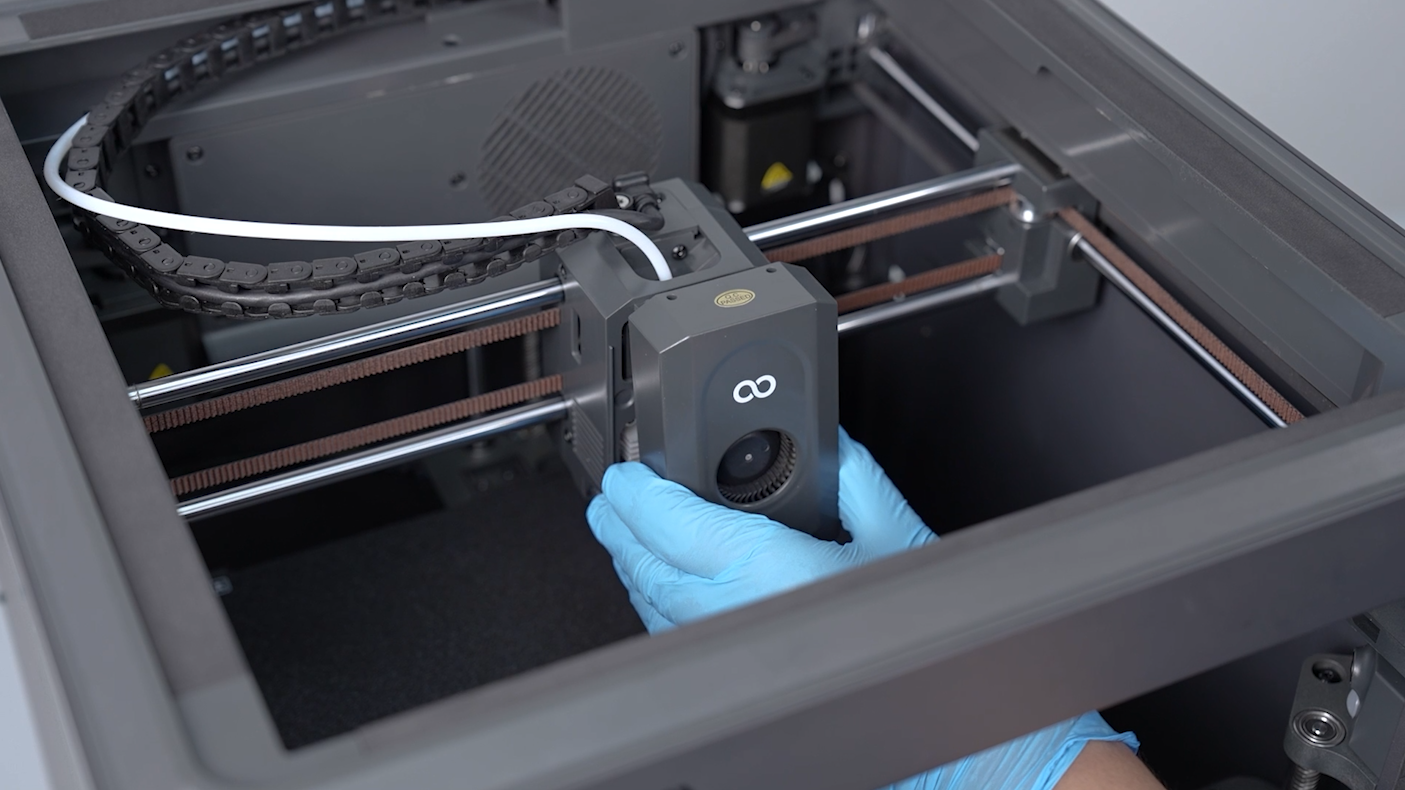

Apagá la impresora y desenchufá el cable de alimentación. Levantá la tapa frontal del cabezal de impresión y sacala. Desconectá el puerto de los cables cinta del ventilador de capa.

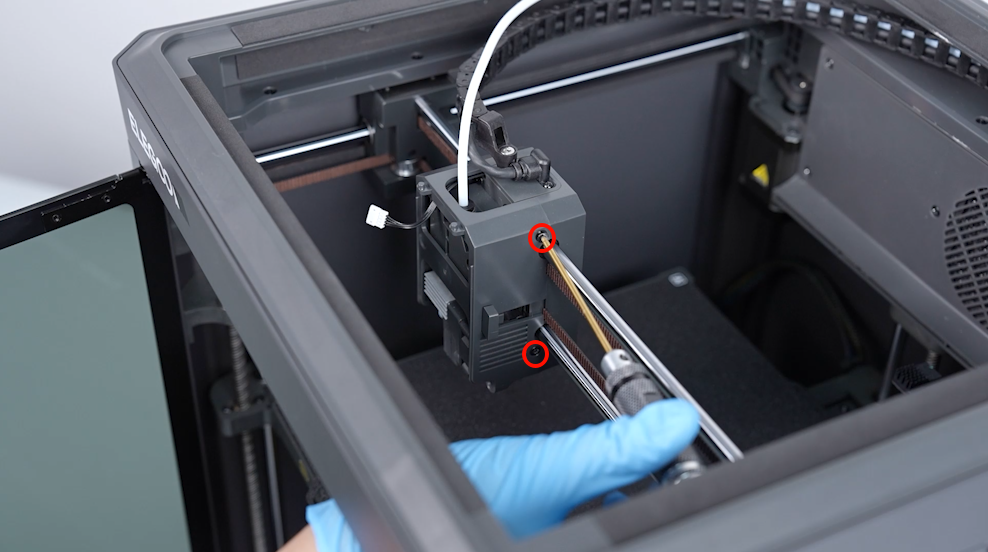

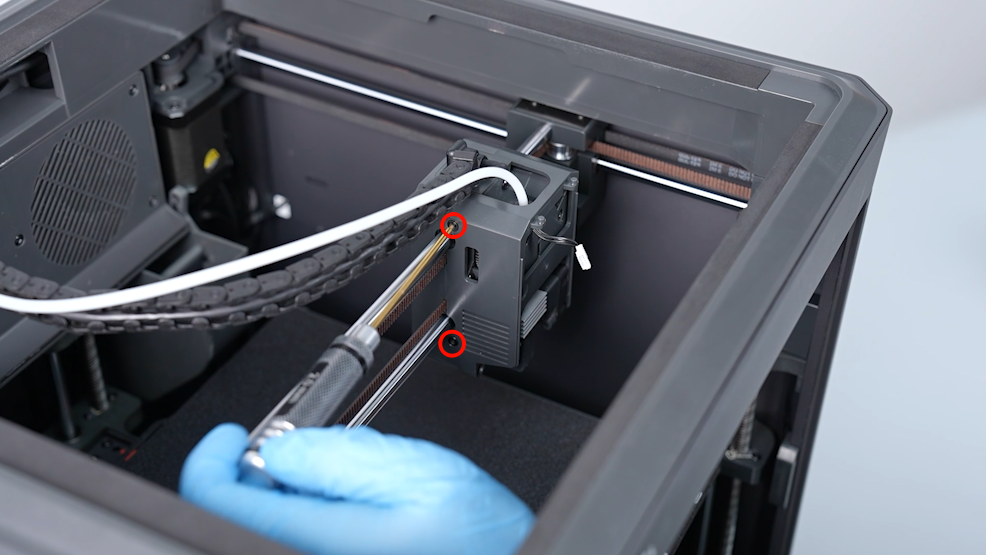

Aflojá los 4 tornillos que sujetan la carcasa central del cabezal con una llave Allen de 2,0 mm. Retirá la carcasa desde el frente del cabezal.

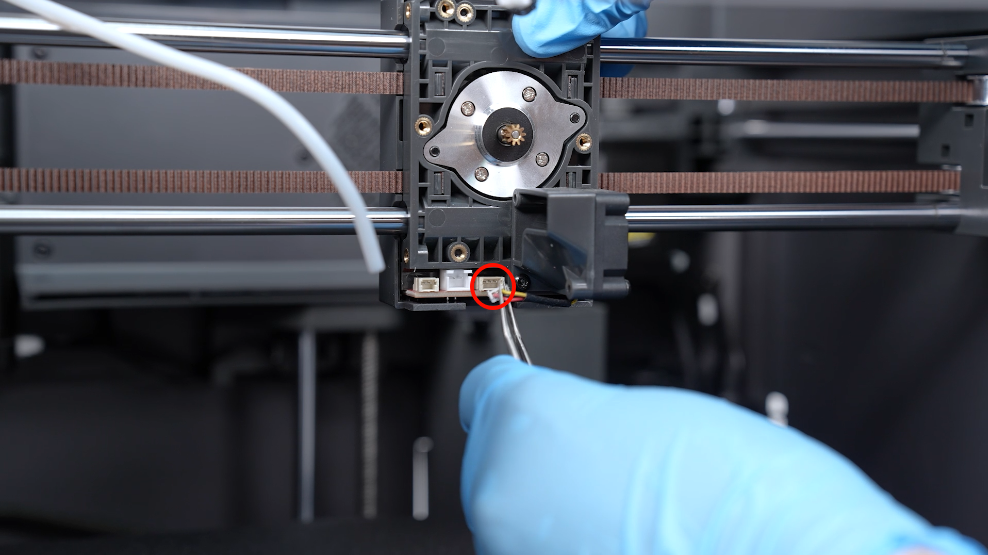

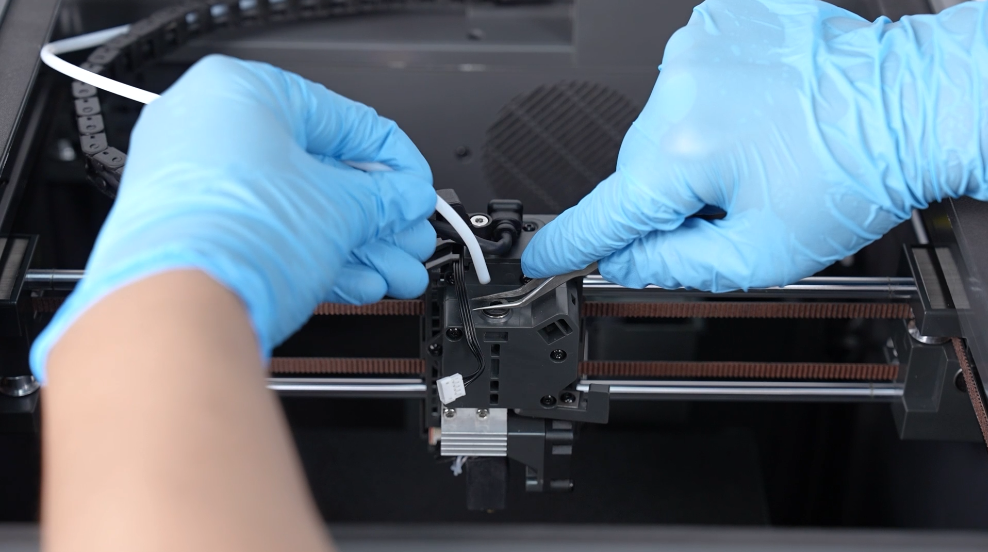

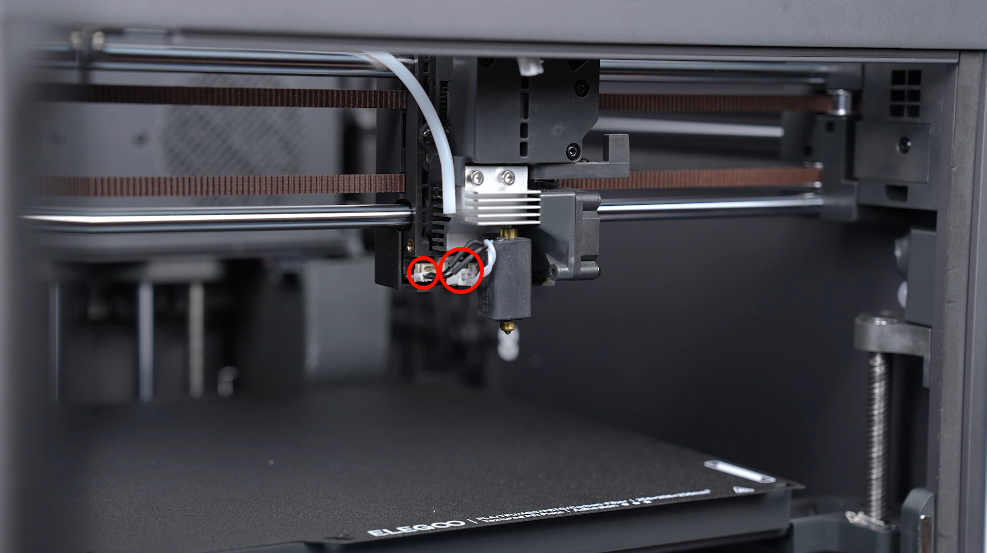

Presioná hacia abajo la pestaña del conector con una pinza y después desenchufá el tubo de PTFE. Desconectá los cables cinta de la placa de calentamiento cerámica y del termistor.

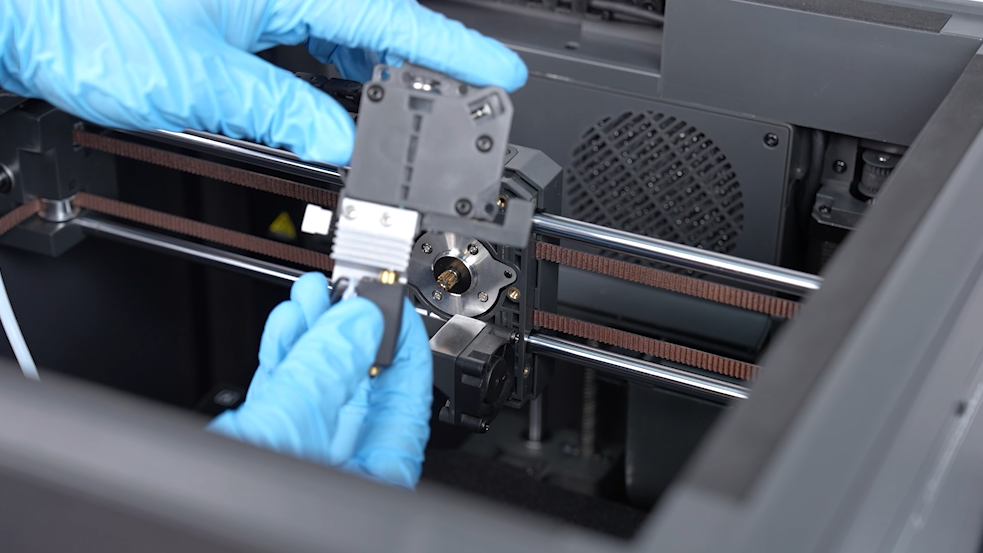

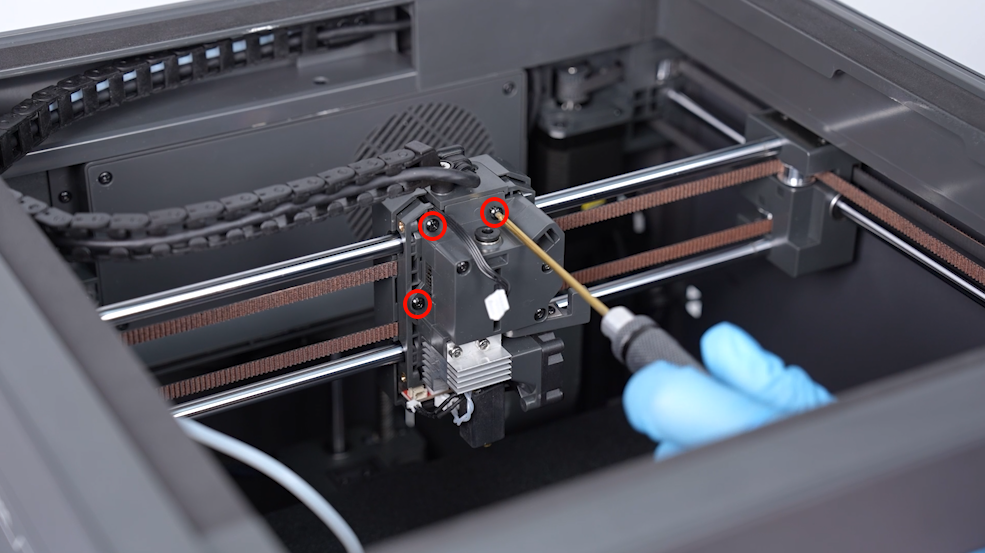

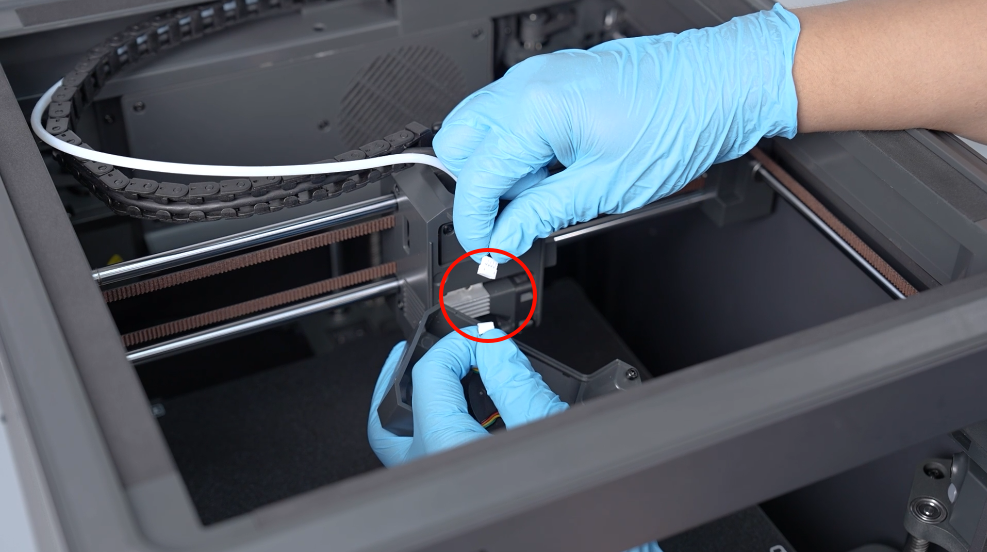

Aflojá los 4 tornillos que sujetan el conjunto de la caja de engranajes del extruder con una llave Allen de 2,0 mm. Sacá la caja de engranajes del extruder y el conjunto del nozzle. Desconectá el puerto de los cables cinta del ventilador del heat break.

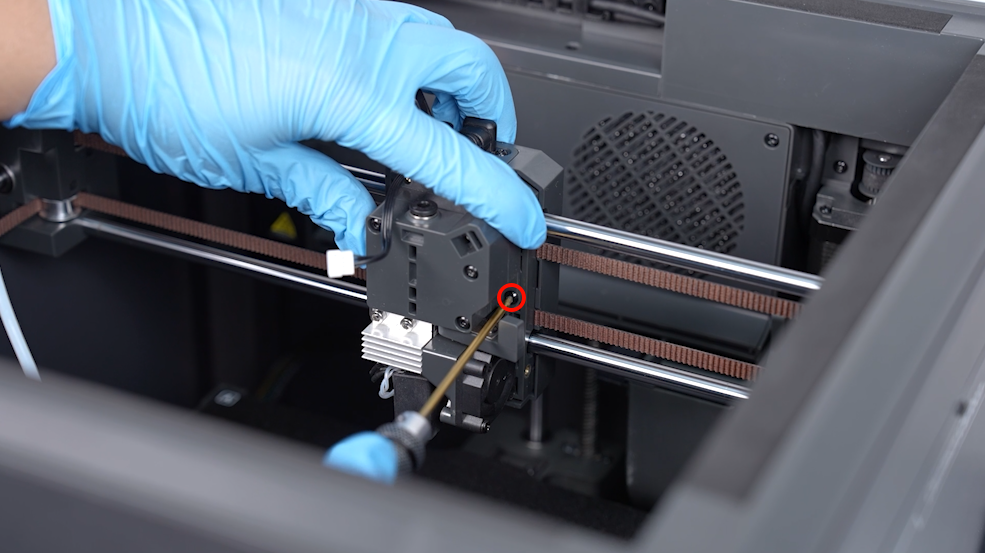

Aflojá el tornillo que sujeta el conjunto del ventilador del heat break con una llave Allen de 2,0 mm. Retirá el conjunto del ventilador.
Usá una llave Allen de 1,5 mm para aflojar los 2 tornillos que sujetan el puerto de cables del cabezal.
Aflojá el tornillo que sujeta el extremo frontal de la cadena portacables con una llave Allen de 2,5 mm. Sacá el extremo de la cadena.
Usá una llave Allen de 2,0 mm para aflojar los 3 tornillos que sujetan la tapa trasera de la impresora y después retirá la tapa trasera del cabezal.
Desconectá los cables cinta del ventilador de capa y el puerto del motor del extruder en la PCB del cabezal. Aflojá los 3 tornillos que sujetan la PCB.
Aflojá el tornillo debajo de la PCB con una llave Allen de 2,0 mm. Presioná un poquito la placa adaptadora para separarla y sacá la PCB vieja del cabezal.
Aflojá los 2 tornillos que sujetan el motor del extruder con una llave Allen de 2,0 mm. Giralo y sacalo.
Retirá el cable adaptador del ventilador del nozzle.
Desmontá el marco superior
Despegá los cuatro trozos de espuma antivibración que están pegados al marco superior de la carcasa.
Aflojá los 7 tornillos que sujetan el marco superior de la carcasa plástica con una llave Allen de 2,0 mm. Nota: adelante se sujetan con dos tornillos cortos.
Aflojá los 6 tornillos que sujetan la carcasa lateral interna con una llave Allen de 2,0 mm.
Aflojá los 2 tornillos que sujetan la terminal de la cadena portacables con una llave Allen de 2,0 mm. Tirá del tubo de PTFE para sacarlo de la cadena desde la parte trasera de la impresora.
Levantá la carcasa plástica y apoyala de forma vertical sobre su marco trasero. Aflojá los 2 tornillos de la parte inferior de la carcasa. Retirá el cable de conexión del cabezal del marco superior.
Desconectá el puerto del cable cinta de la tira de luz. Sacá la carcasa plástica del marco superior.
Sacá las tapas frontal, trasera, laterales y el marco metálico superior
Aflojá los 4 tornillos de la puerta de vidrio frontal con una llave Allen de 2,0 mm y sacala.
Desconectá los cables cinta del puerto del sensor de filamento. Pasá los cables hacia el interior de la impresora por el agujero correspondiente.
Aflojá los 8 tornillos de la tapa derecha con una llave Allen de 2,0 mm y sacala.
Aflojá los 2 tornillos del conector multicolor con una llave Allen de 2,0 mm y sacalo.
Aflojá los 12 tornillos de la tapa trasera de la impresora con una llave Allen de 2,0 mm y retirá la tapa. Nota: los agujeros marcados con el círculo rojo son para tornillos M3*4, mientras que los del círculo amarillo son para M3*8.
Aflojá los 8 tornillos de la tapa izquierda con una llave Allen de 2,0 mm y sacala. Aflojá los 6 tornillos de los laterales y del marco metálico superior del pilar trasero.
Retirá los cables cinta de los dos motores de movimiento del cabezal y desenchufá los cables del puerto de la placa adaptadora del ventilador auxiliar.
Aflojá los 8 tornillos del marco metálico superior con una llave Allen de 3,0 mm.
Levantá la parte delantera del marco metálico superior y sacalo completo.
Desmontá los componentes que sujetan la correa de distribución
Aflojá los 2 tornillos del tensor de la correa con una llave Allen de 2,0 mm desde la parte trasera del conjunto de movimiento del cabezal. Sacá el tensor y el resorte. Aflojá y sacá el tensor y el resorte del otro lado.
Aflojá los 4 tornillos de la placa metálica de fijación en la parte exterior del bloque de fijación del eje X con una llave Allen de 2,0 mm. Sacá la placa metálica de fijación.
Aflojá
