Este artículo te explica cómo cambiar el enchufe de alimentación del AMS HT. Fijate bien en los pasos para hacerlo de forma segura y sin romper nada.
Enchufe de alimentación
El módulo del enchufe de alimentación está ubicado en la parte inferior derecha trasera del AMS HT.
Cuándo cambiarlo
- El enchufe está dañado.
- Hace falso contacto.
Herramientas y materiales necesarios

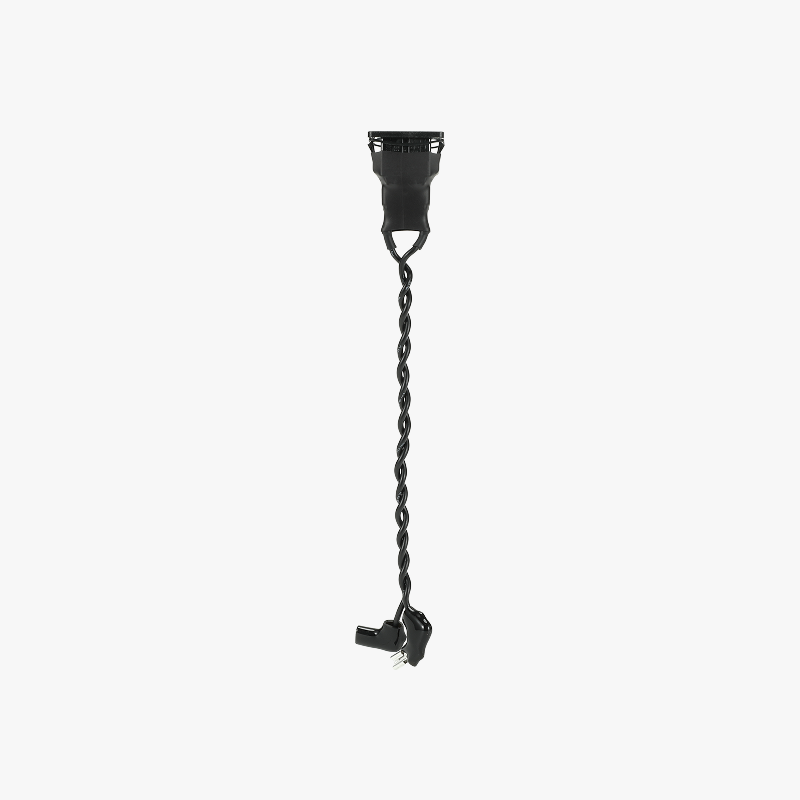

- Enchufe de alimentación nuevo.
- Llave Allen H2.0.
Aviso de seguridad
¡IMPORTANTE!
Es clave que apagues la impresora antes de mandarte a hacer cualquier mantenimiento, incluyendo tocar la electrónica o los cables del cabezal. Hacer esto con la máquina prendida te puede armar un cortocircuito, quemar la electrónica y ser un riesgo groso de seguridad.
Durante el mantenimiento, vas a tener que desarmar partes, incluyendo el hotend. Esto deja a la vista cables y componentes eléctricos que pueden hacer corto si se tocan entre sí, con algún metal o con otra plaqueta si la máquina sigue prendida. Esto puede liquidar la electrónica de la impresora y traerte más dolores de cabeza.
Por eso, desenchufá la máquina antes de empezar. Si tenés dudas o te trabás con esta guía, abrí un ticket de soporte técnico y te damos una mano al toque.
Cómo sacar el enchufe viejo
1. Sacar el tubo PTFE de atrás del AMS HT

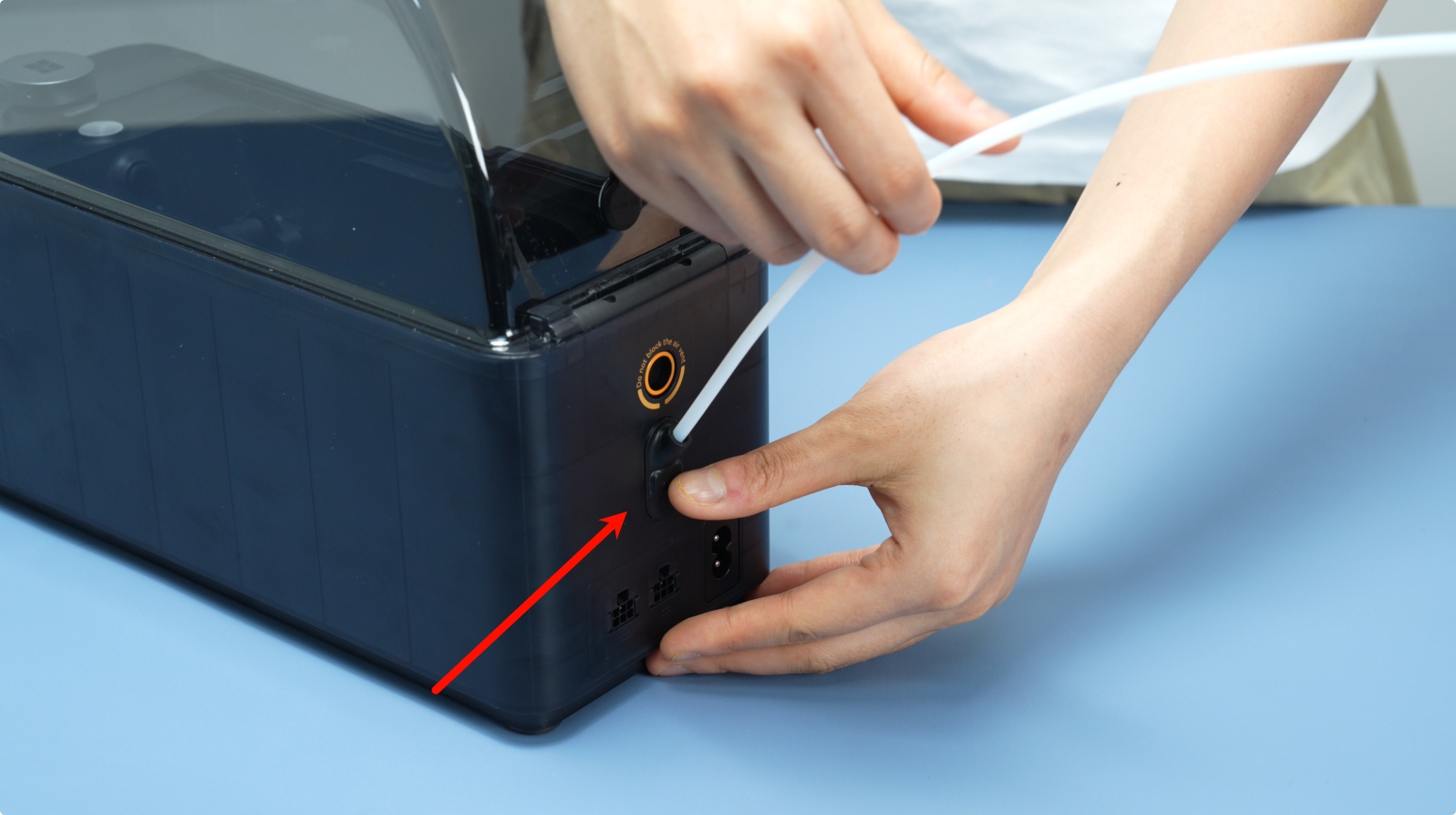

Apretá el botón que libera el tubo PTFE en la parte de atrás del AMS HT para destrabar el conector, y después tirá del tubo para sacarlo.
2. Sacar los ejes de soporte activo y conducido

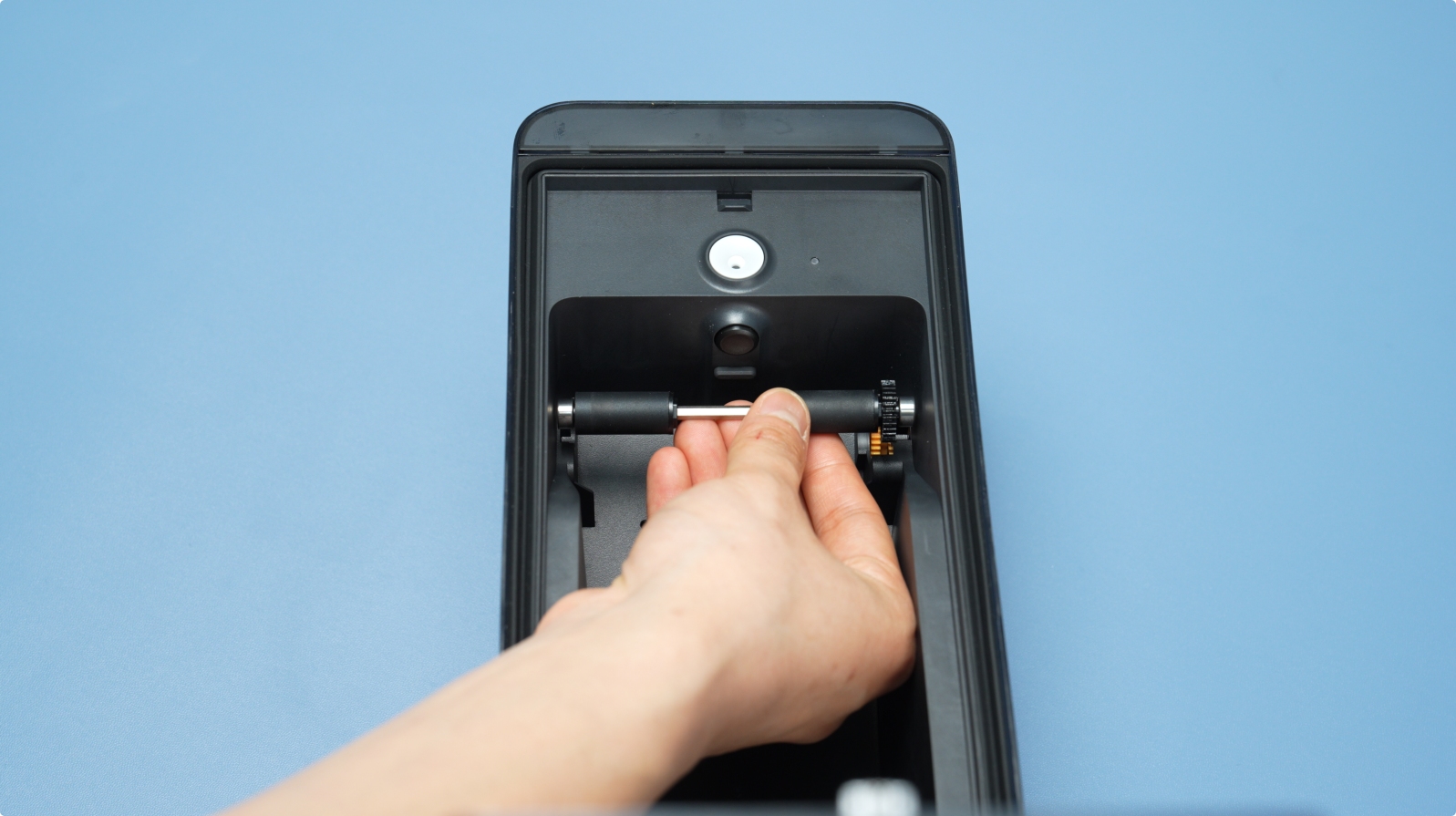

Primero, sacá el eje de soporte conducido y el eje de soporte activo de la ranura. Tené cuidado con los rodamientos de las puntas cuando saques los bujes.
3. Sacar el marco principal del AMS HT

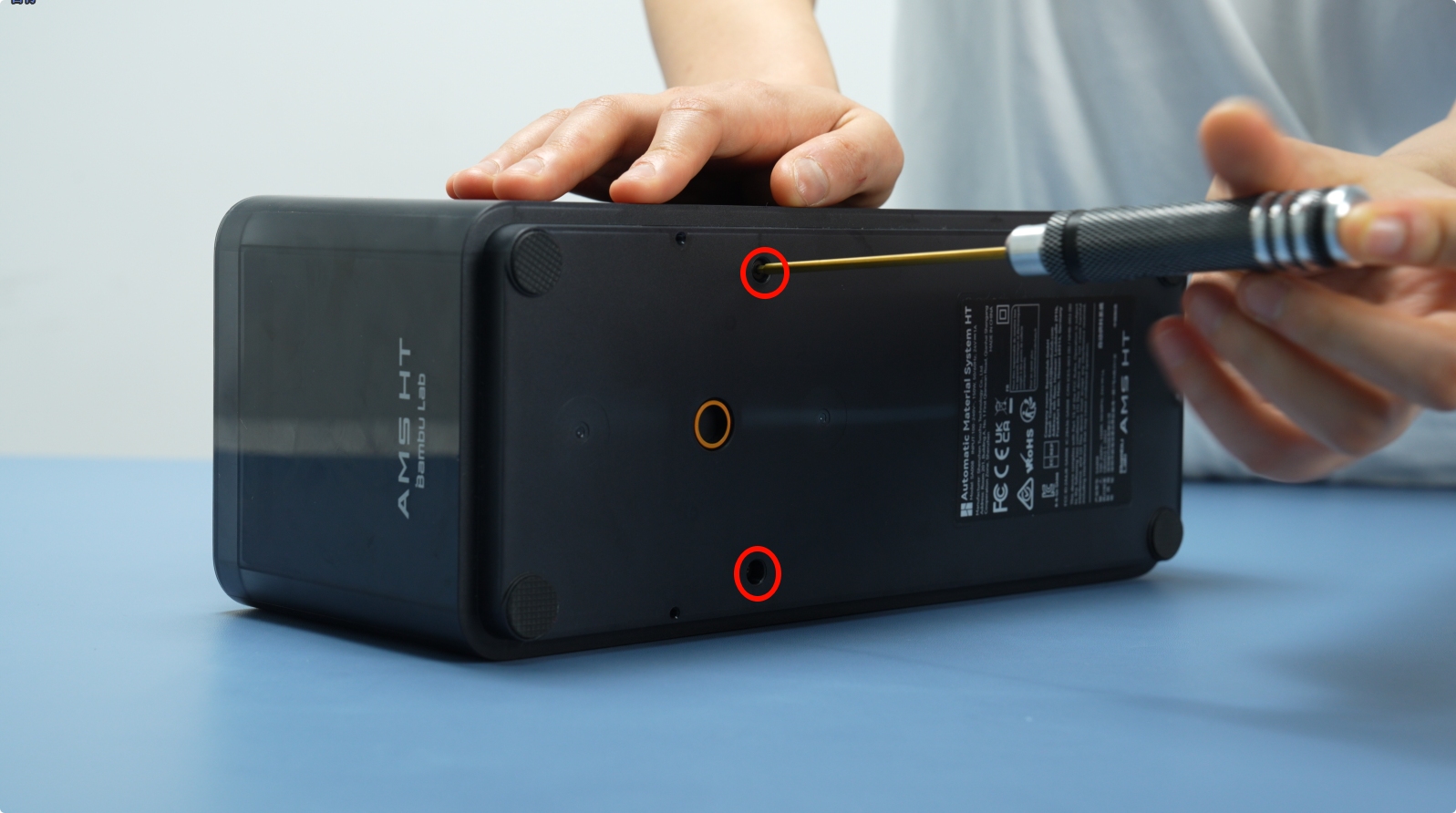

Sacá los dos tornillos de abajo (BT3×8).

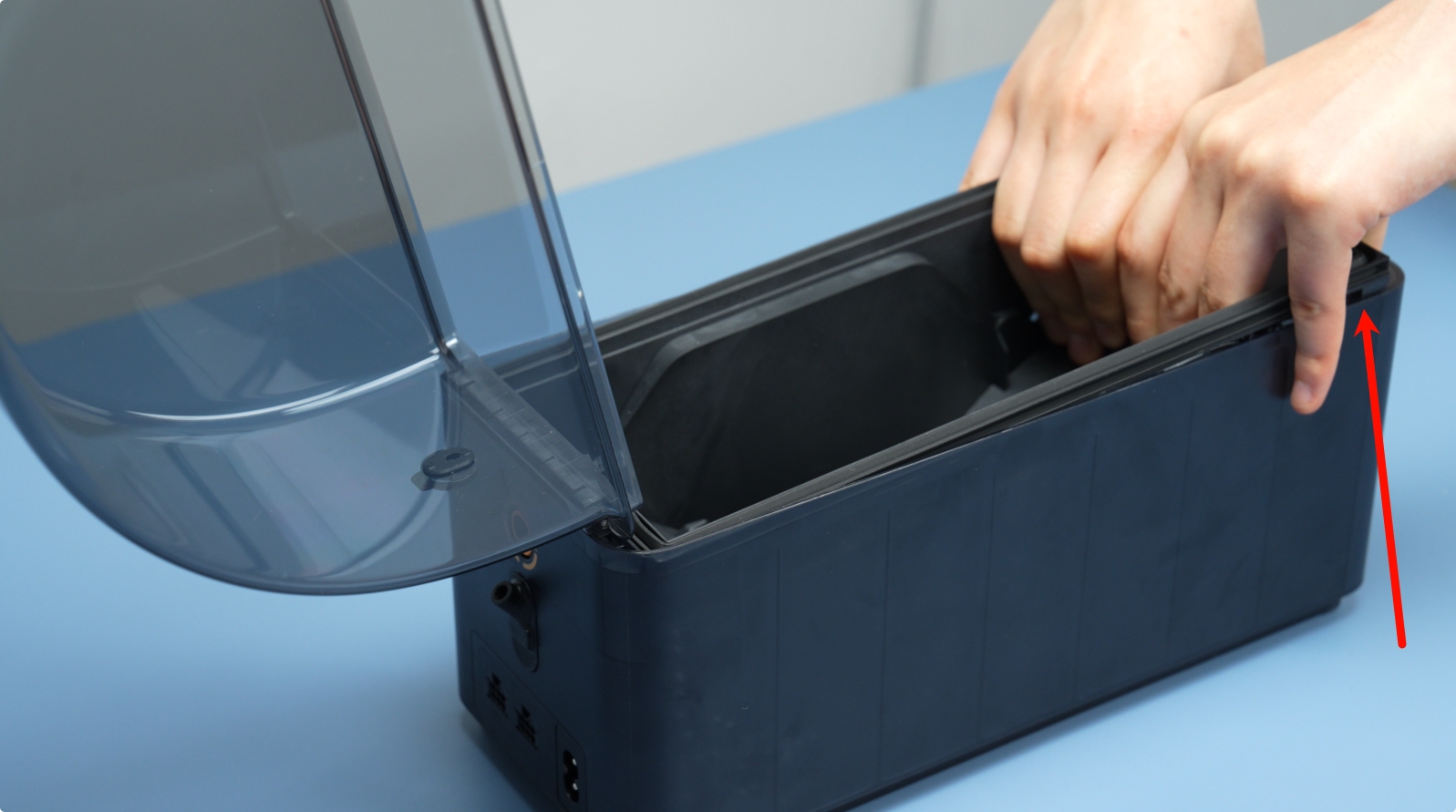

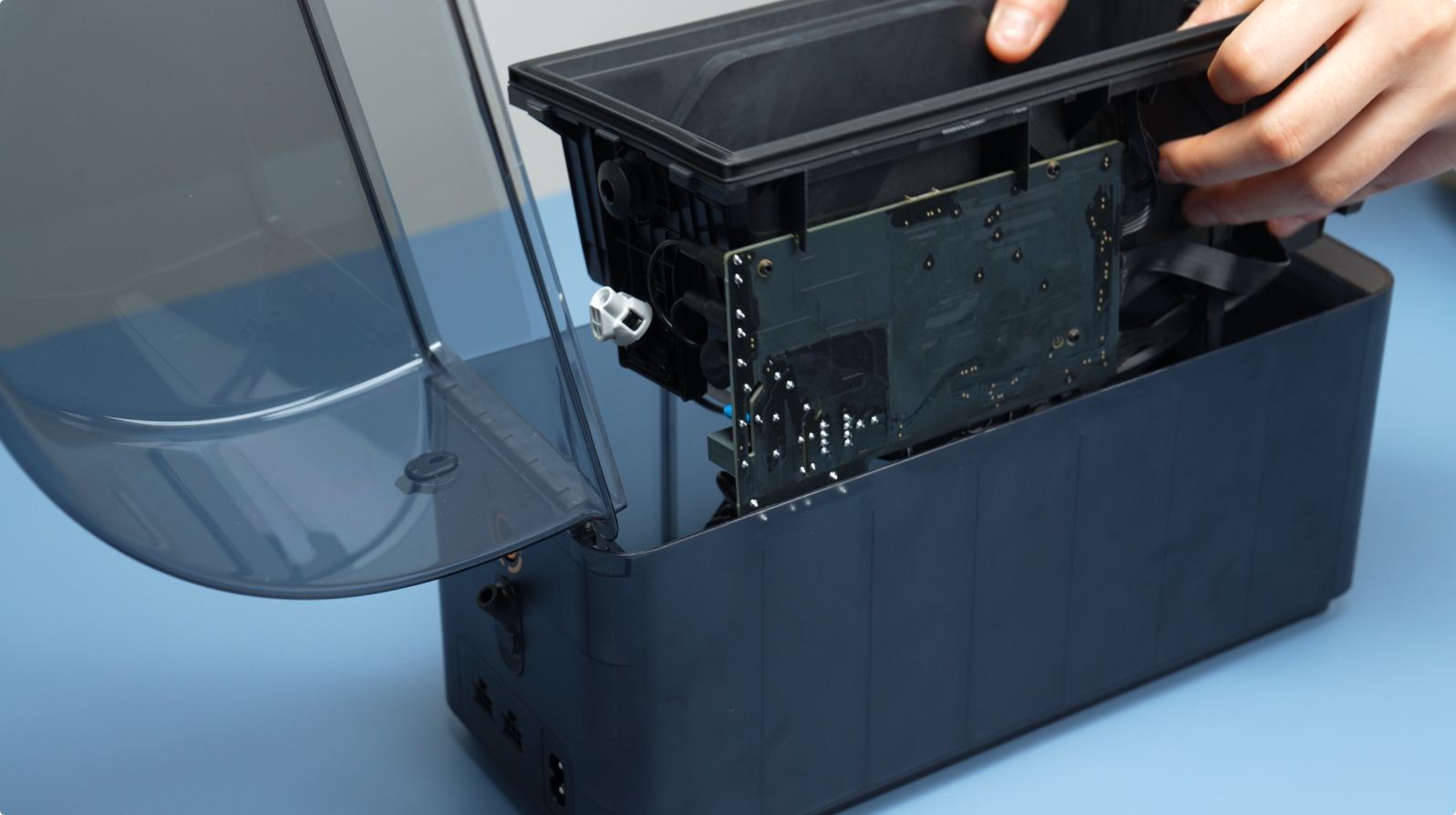

Levantá el marco principal despacio para arriba.
Una vez que se abra un espacio, levantá el módulo del marco. Fijate que hay cables conectados, no tires a lo bruto.

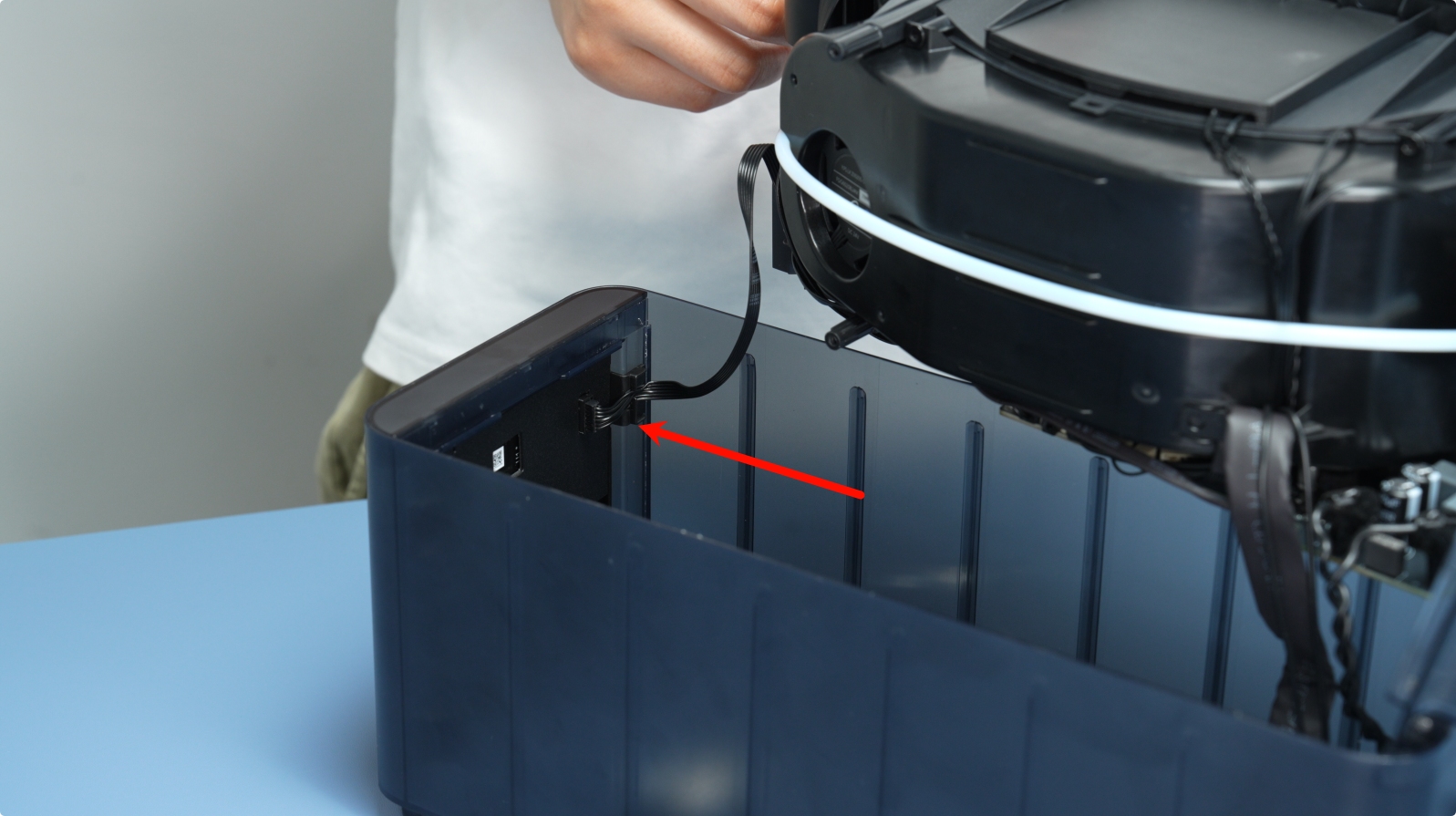

Destrabá el conector y desconectá el cable de la pantalla frontal.

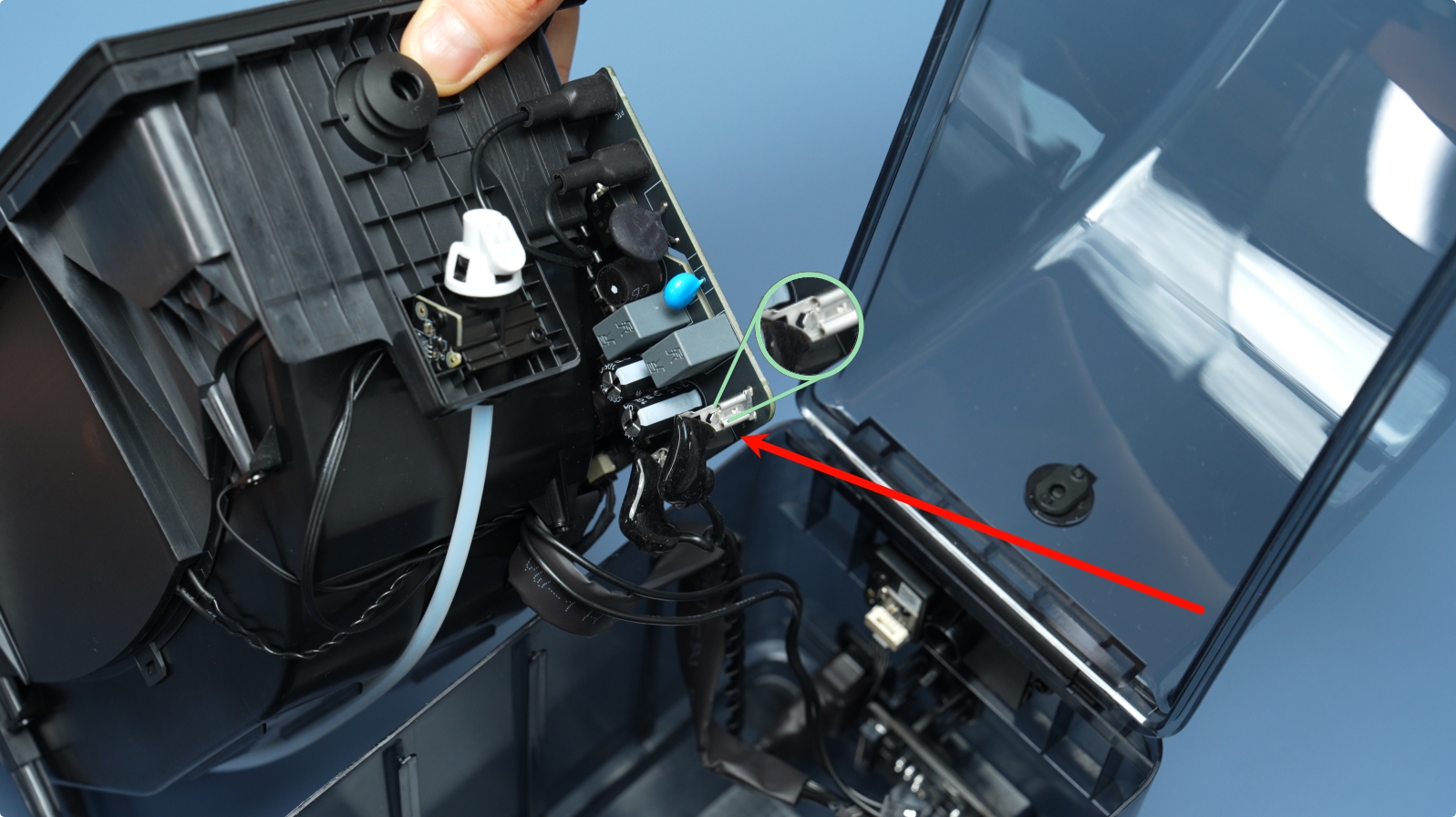

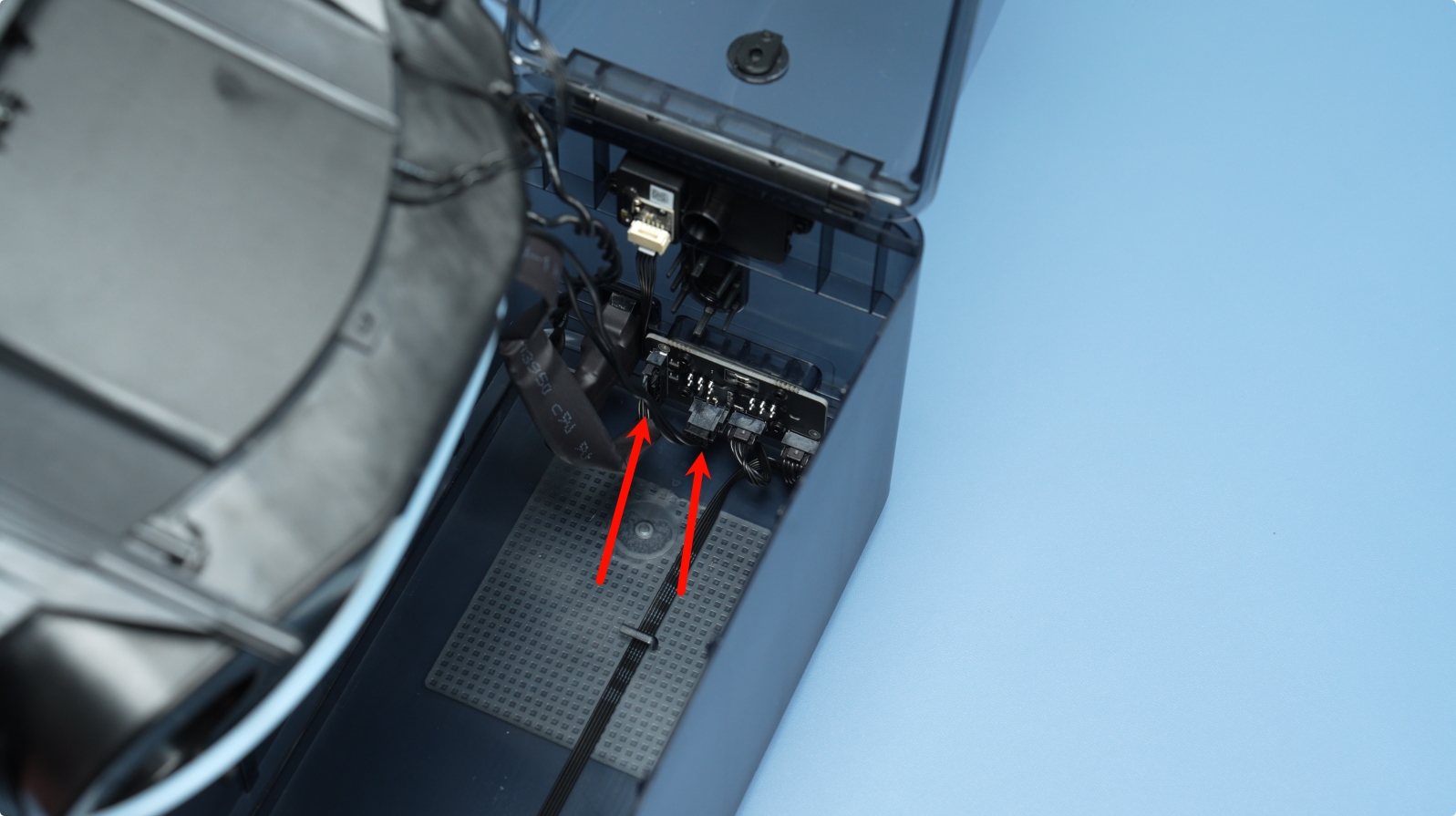

Después, desconectá los cables de señal y de corriente de la placa de alimentación del AMS HT.

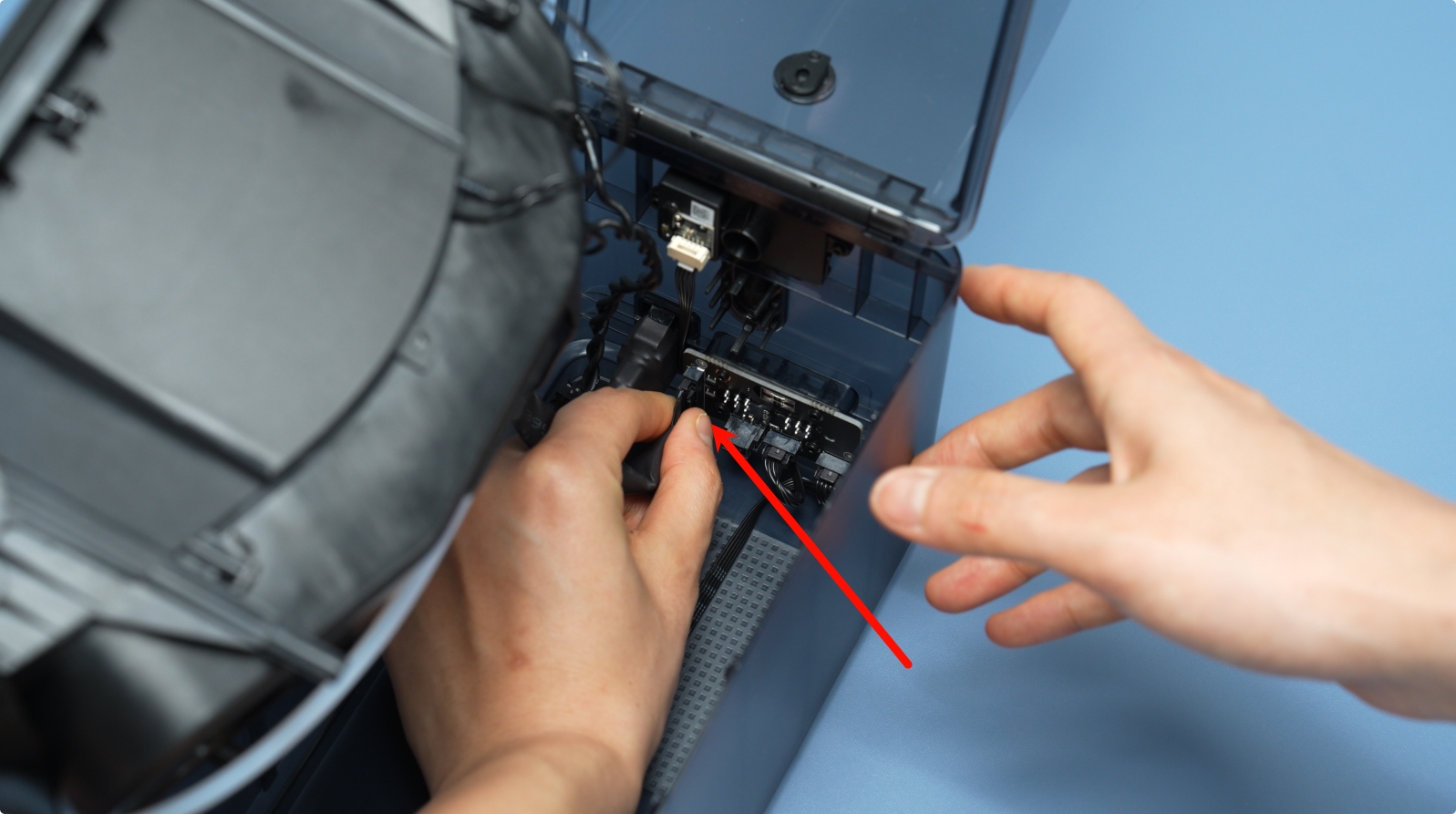

Sacá el cable que va del enchufe a la placa principal. Apretá la traba y sacá el conector.
4. Sacar el enchufe de alimentación
Apretá la traba del enchufe y deslizalo para atrás para sacarlo entero con su cable.
Nota: El enchufe tiene trabitas elásticas en las dos puntas. Apretá ambas a la vez para poder soltarlo.
Cómo instalar el enchufe nuevo
1. Instalar el enchufe de alimentación
Pasá el cable del enchufe por la parte de atrás del AMS HT. Antes de fijarlo, asegurate de que la junta de goma encaje bien en la ranura. Si no, cuando termines te va a quedar todo flojo.
Después, empujá el enchufe para adentro hasta que escuches un "clic" y veas que quedó bien agarrado.
2. Instalar el marco principal del AMS HT
Conectá estos dos cables: el de comunicación a la placa principal (14 pines) y el de corriente (2 pines).
Enchufá el cable de alimentación a la placa principal y volvé a poner la funda aislante.
Nota: Acá la polaridad no importa.
Conectá el cable de la pantalla frontal y acomodalo en su canal.

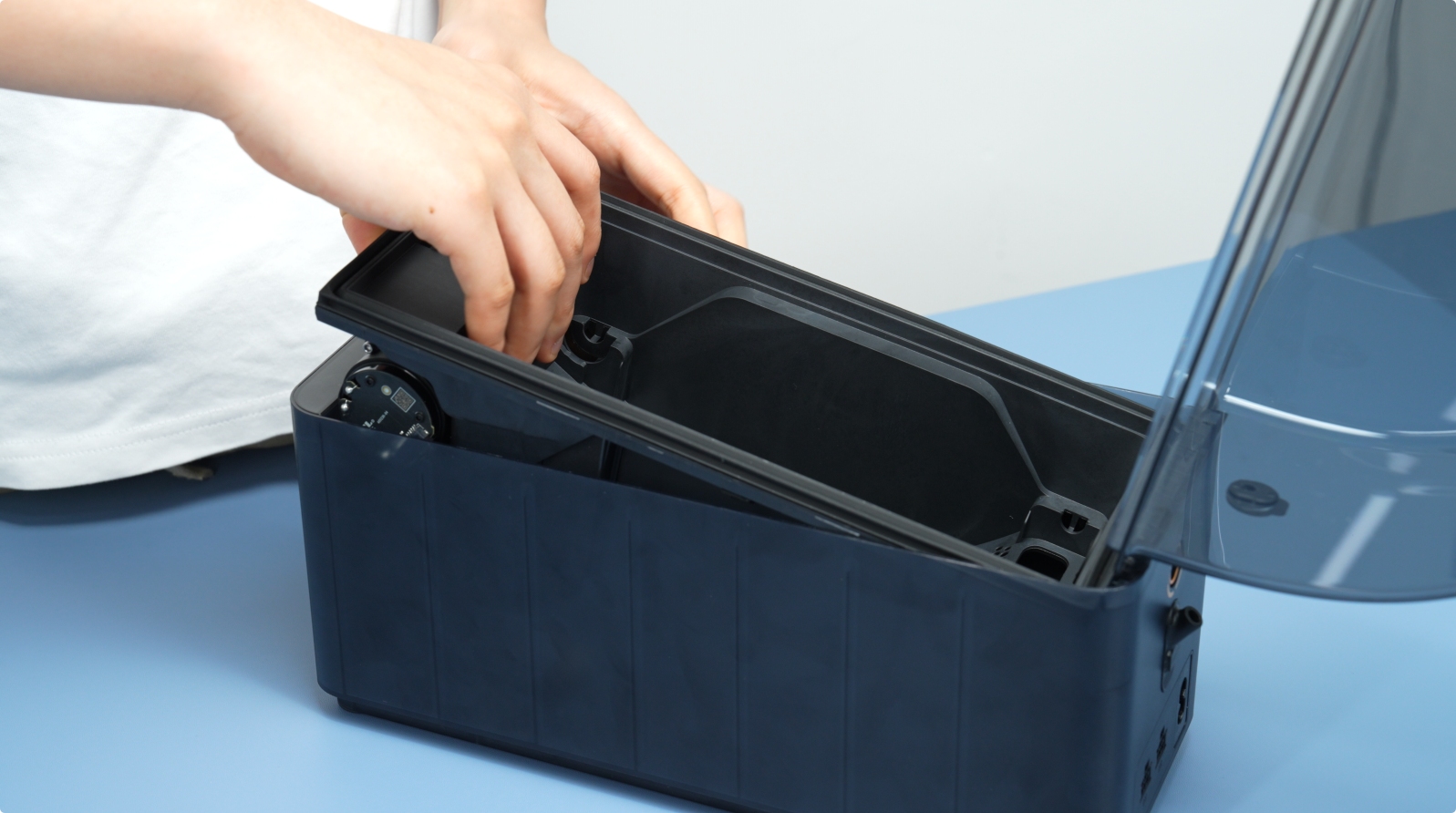

Corré con los dedos los cables que sobren y acomodá el marco principal en la tapa de abajo.
Asegurate de que el marco asiente a fondo y mandale los dos tornillos de abajo (BT3×8).
3. Instalar los ejes de soporte activo y conducido

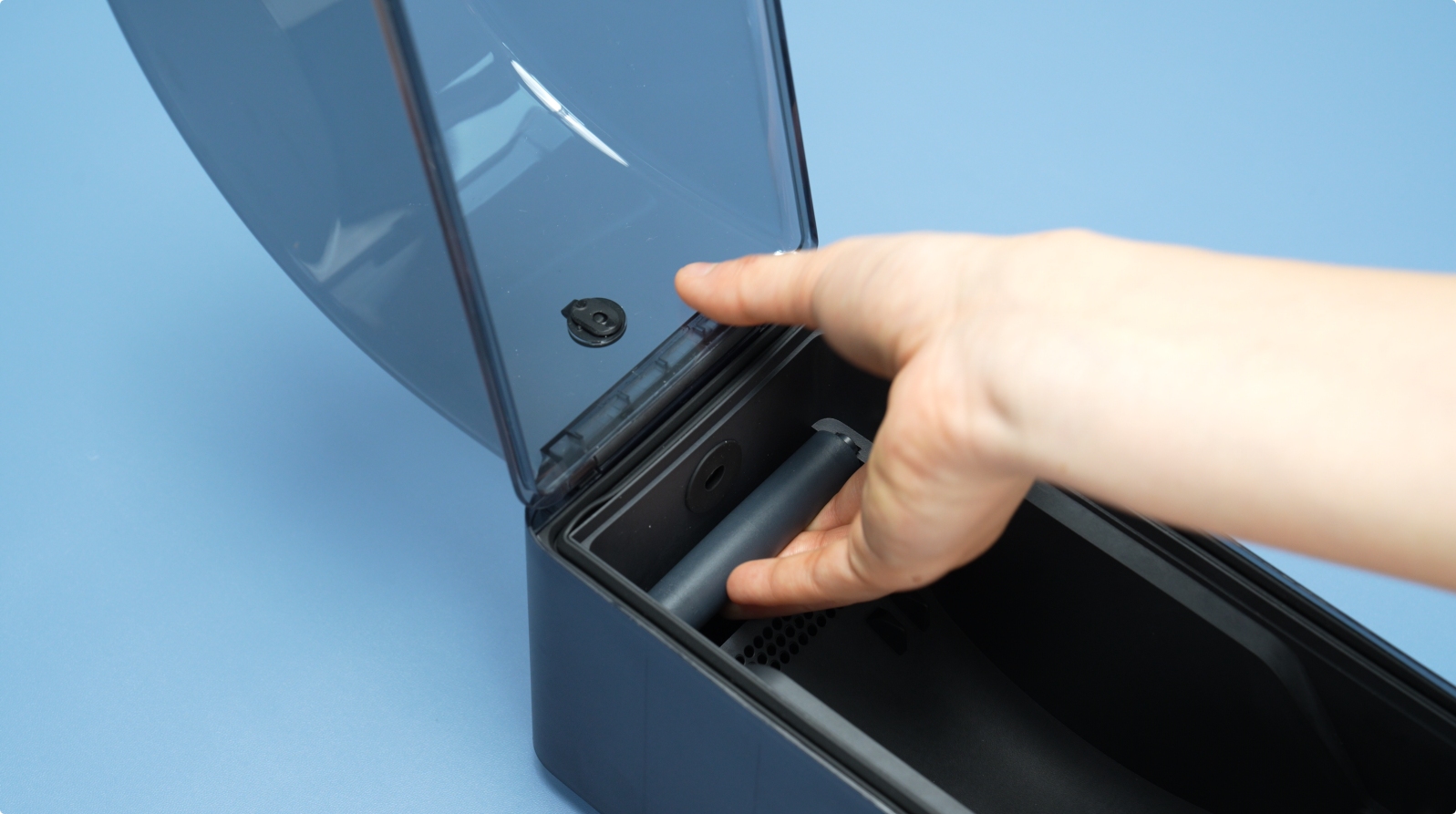

Empujá el eje de soporte activo en la ranura frontal hasta que haga clic. Alineá el engranaje negro con el amarillo adentro del marco.
Apretá el eje de soporte conducido en el marco principal hasta que trabe.
Nota: Una vez puestos, girá los ejes con la mano para chequear que se muevan suaves.
4. Conectar el tubo PTFE atrás del AMS HT
Empujá el tubo PTFE en la parte trasera del AMS HT. Pegale un tironcito suave para confirmar que quedó bien agarrado.
Calibración del equipo
Conectá el cable de corriente, uní el AMS HT a la impresora y prendela. Desde la pantalla de la máquina, arrancá la carga de filamento del AMS HT.
Si el filamento carga joya y no salta ningún error, ya estás listo.
Si te tira algún error, revisá que esté todo bien conectado y probá de nuevo.
Si el drama sigue, contactá al soporte técnico de Bambu Lab para que te den una mano.
Notas finales
Esperamos que esta guía te haya servido para hacer el arreglo rápido y sin vueltas.
Si la guía se te quedó corta o tenés algún problema extra, avisanos.
Fuente: Adaptado al español desde el wiki oficial (licencia CC BY-SA). Revisión técnica por equipo Breva.
