Este artículo te explica cómo cambiar el mecanismo de retracción de filamento del AMS HT.
Mecanismo de retracción de filamento

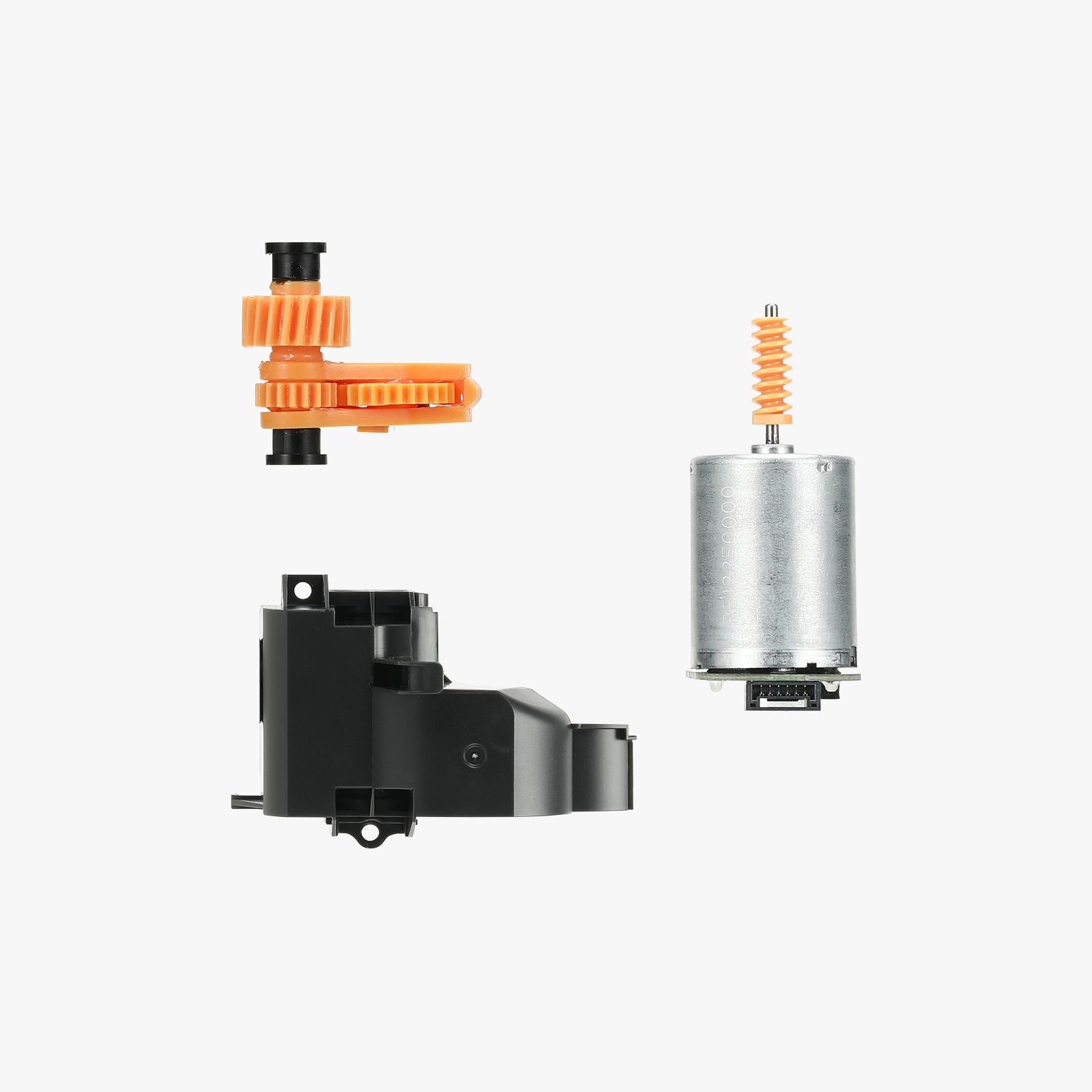

El mecanismo de retracción de filamento del AMS HT consta de un motor y un engranaje de brazo oscilante ubicados en el marco central. Durante el proceso de retracción, el engranaje del brazo hace girar el eje principal, tirando del filamento de vuelta al carrete.
Cuándo reemplazarlo
Cuando el mecanismo de retracción de filamento esté dañado.
Herramientas y materiales necesarios
- Nuevo mecanismo de retracción de filamento
- Llave Allen H 2.0
- Llave Allen H 1.5
Advertencia de seguridad
¡IMPORTANTE!
Es fundamental que apagues la impresora antes de hacer cualquier trabajo de mantenimiento, incluyendo meter mano en la electrónica y en los cables del cabezal. Hacer estas tareas con la impresora prendida puede provocar un cortocircuito, dañando la electrónica y siendo un peligro para vos.
Durante el mantenimiento, capaz tengas que desarmar partes, incluyendo el hotend. Esto deja a la vista cables y componentes eléctricos que pueden hacer cortocircuito si se tocan entre sí, con otros metales o componentes mientras la impresora sigue prendida. Esto puede arruinar la electrónica de la máquina y traer más problemas.
Por eso, acordate siempre de apagar la impresora y desenchufarla de la corriente antes de empezar. Así evitás cortos o daños, asegurando un arreglo seguro y efectivo. Si tenés dudas sobre esta guía, te recomendamos abrir un ticket técnico y vamos a hacer lo posible para ayudarte rápido.
Antes de arrancar, fijate que el AMS esté desconectado de la impresora.
Retirar el mecanismo de retracción de filamento viejo
1. Sacar el tubo PTFE de la parte trasera del AMS HT

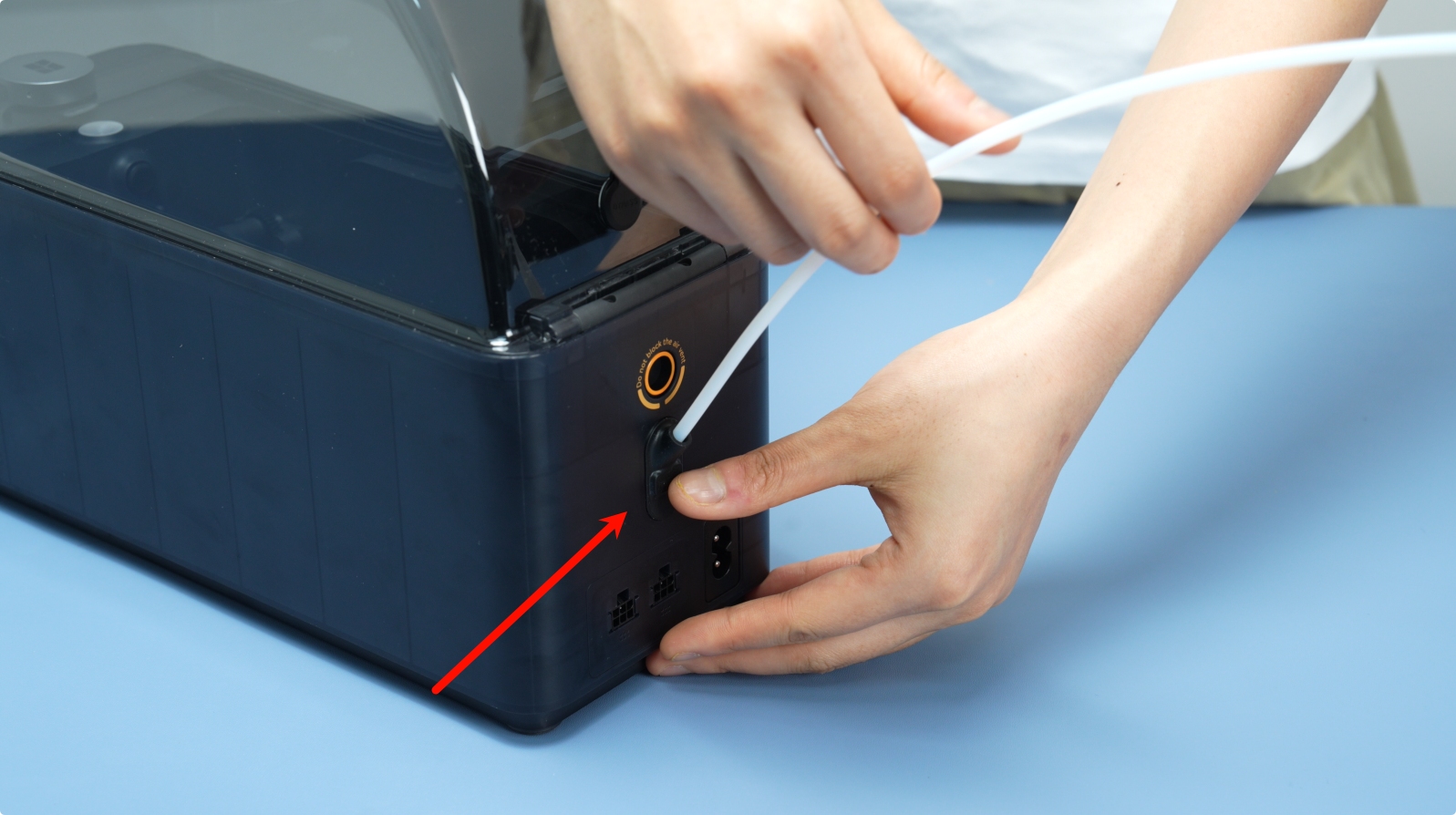

Apretá el botón de liberación del tubo PTFE en la parte de atrás del AMS HT para destrabar el conector, y después tirá del tubo para sacarlo.
2. Retirar los ejes de soporte activo y accionado

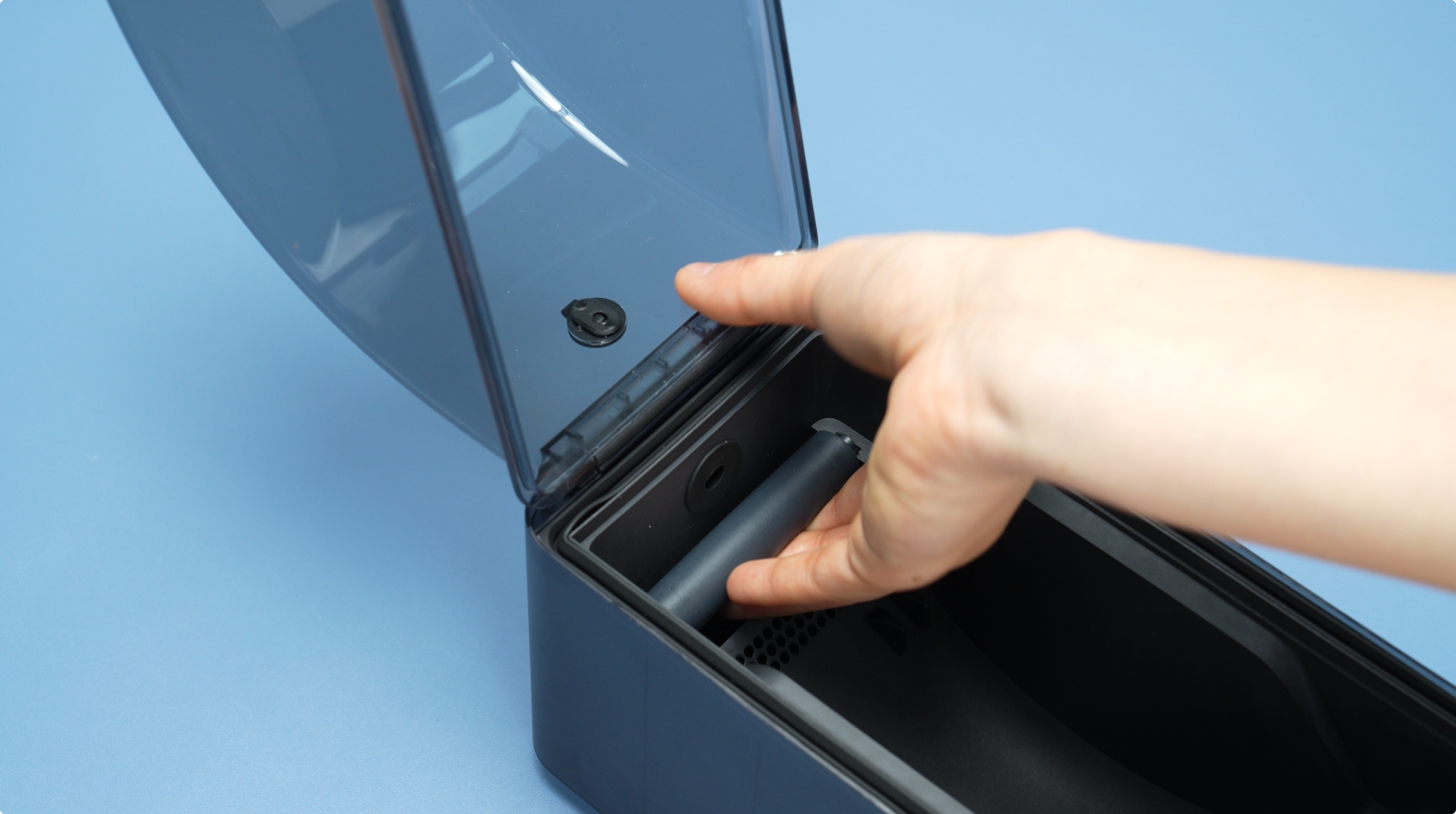

Primero, sacá el eje de soporte accionado y el eje de soporte activo de la ranura de material. Tené cuidado con los rodamientos de cada punta al sacar las fundas.
3. Sacar el marco principal del AMS HT

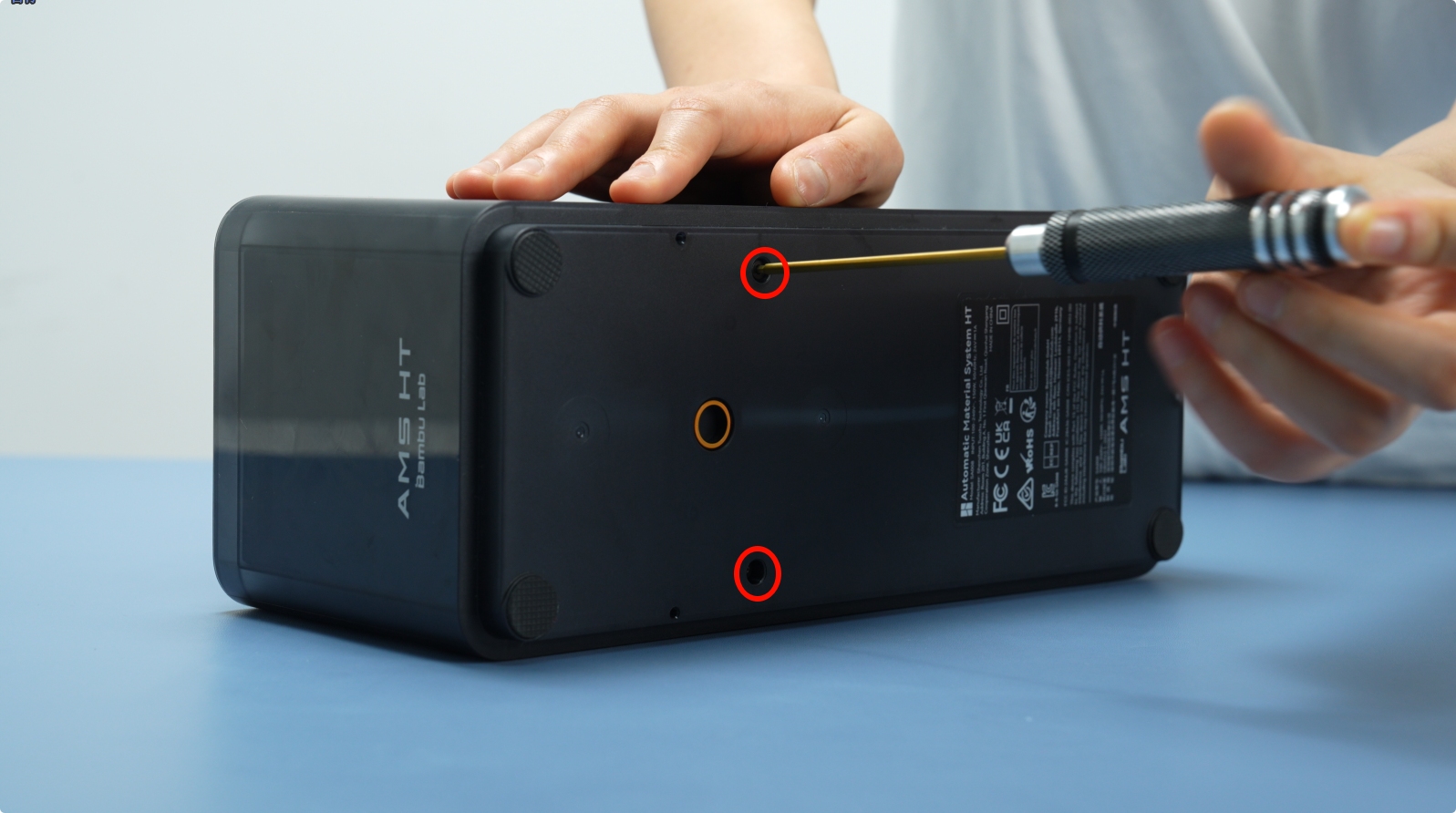

Sacá los dos tornillos de abajo (BT3×8).

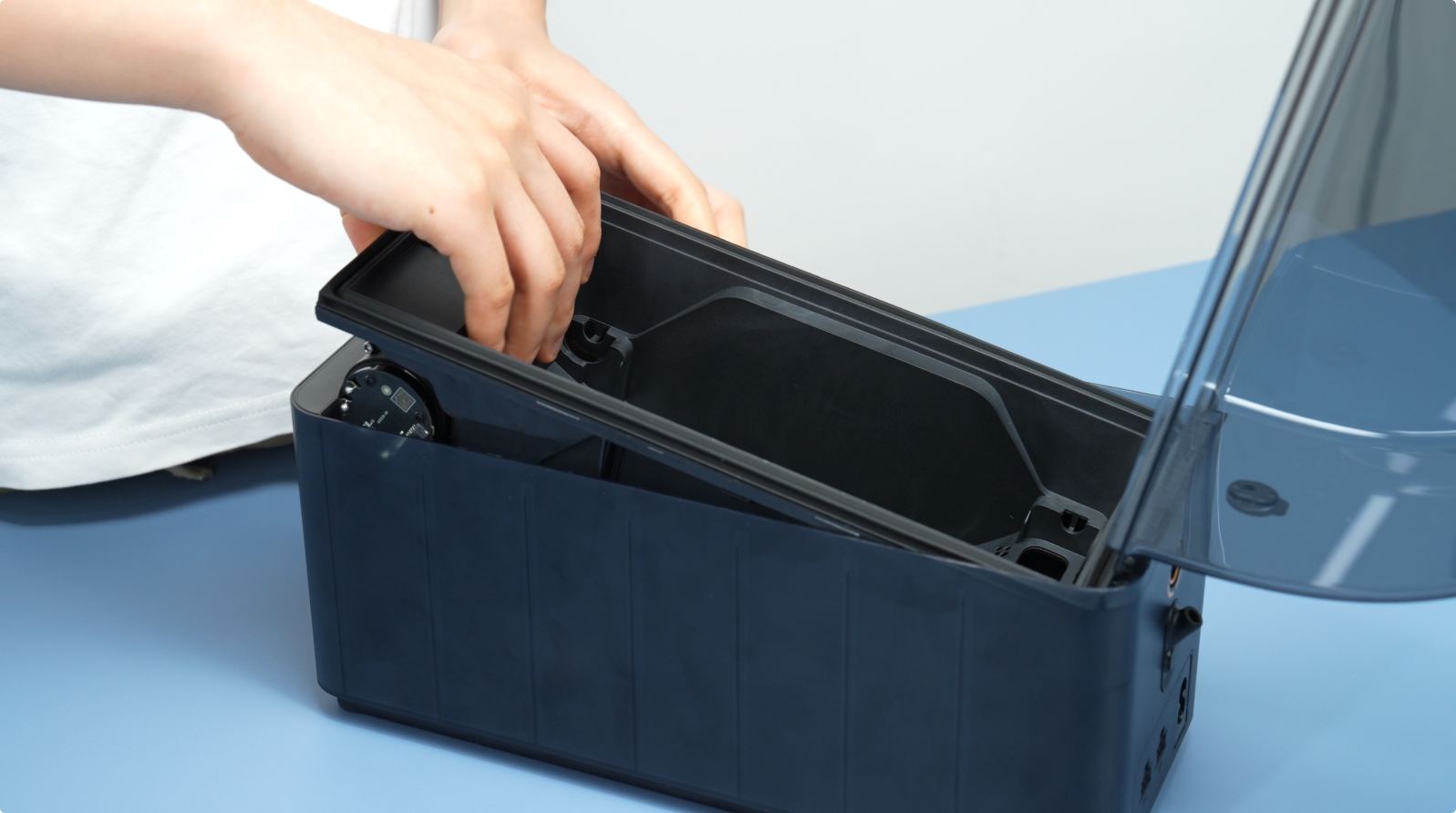

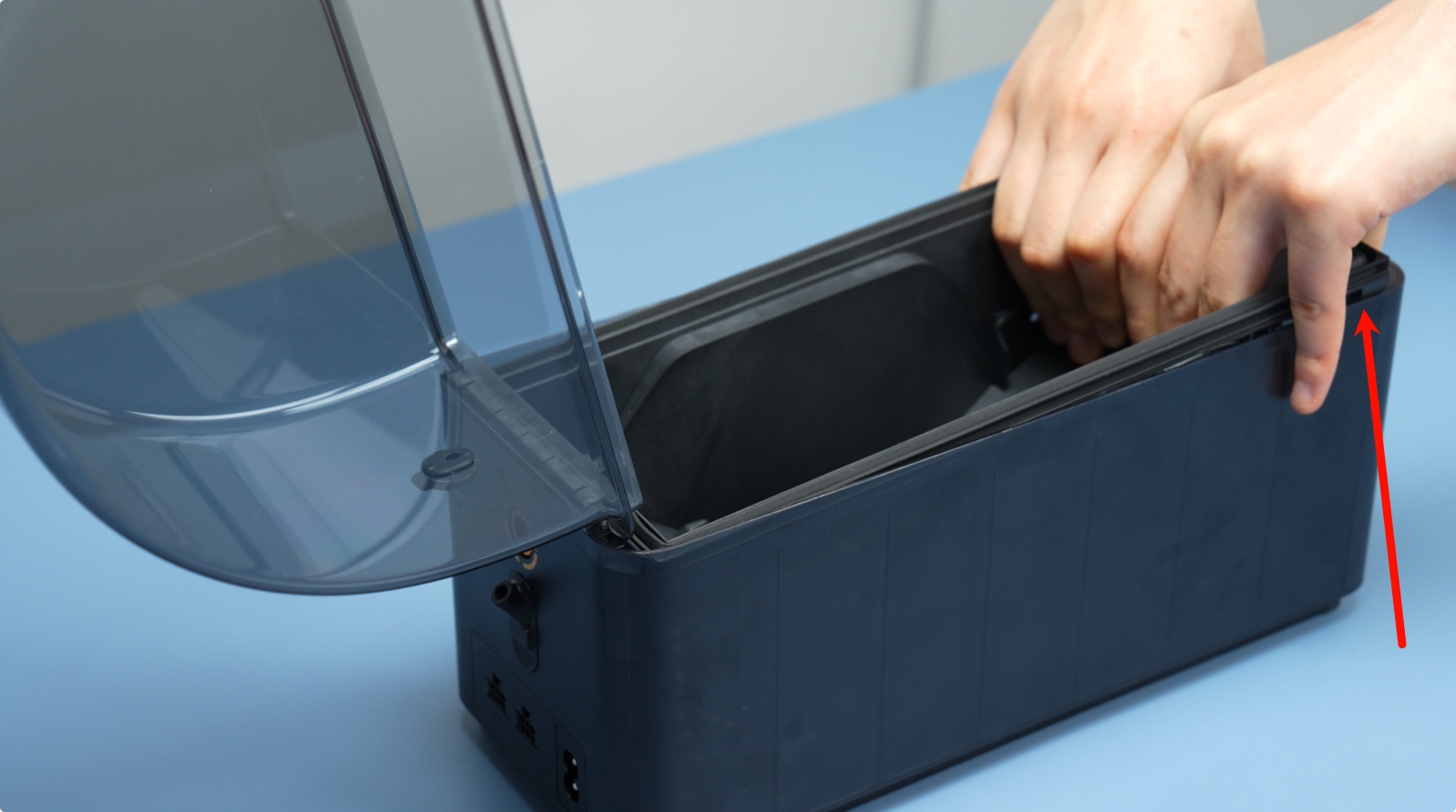

Levantá el ensamblaje del marco principal despacito para arriba.

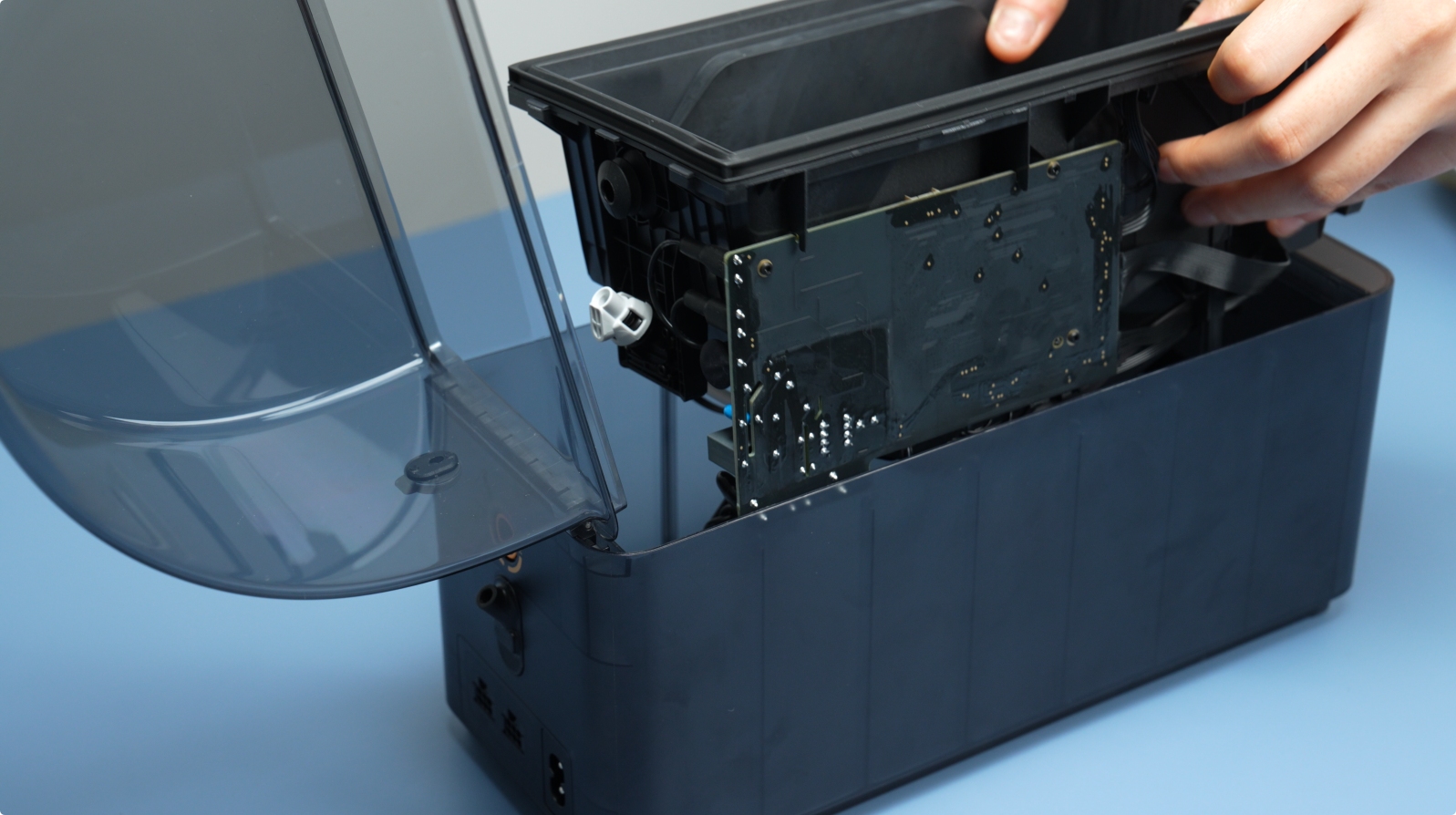

Una vez que se abra un espacio, levantá el marco principal. Ojo: los cables siguen conectados, no tires a lo bruto.

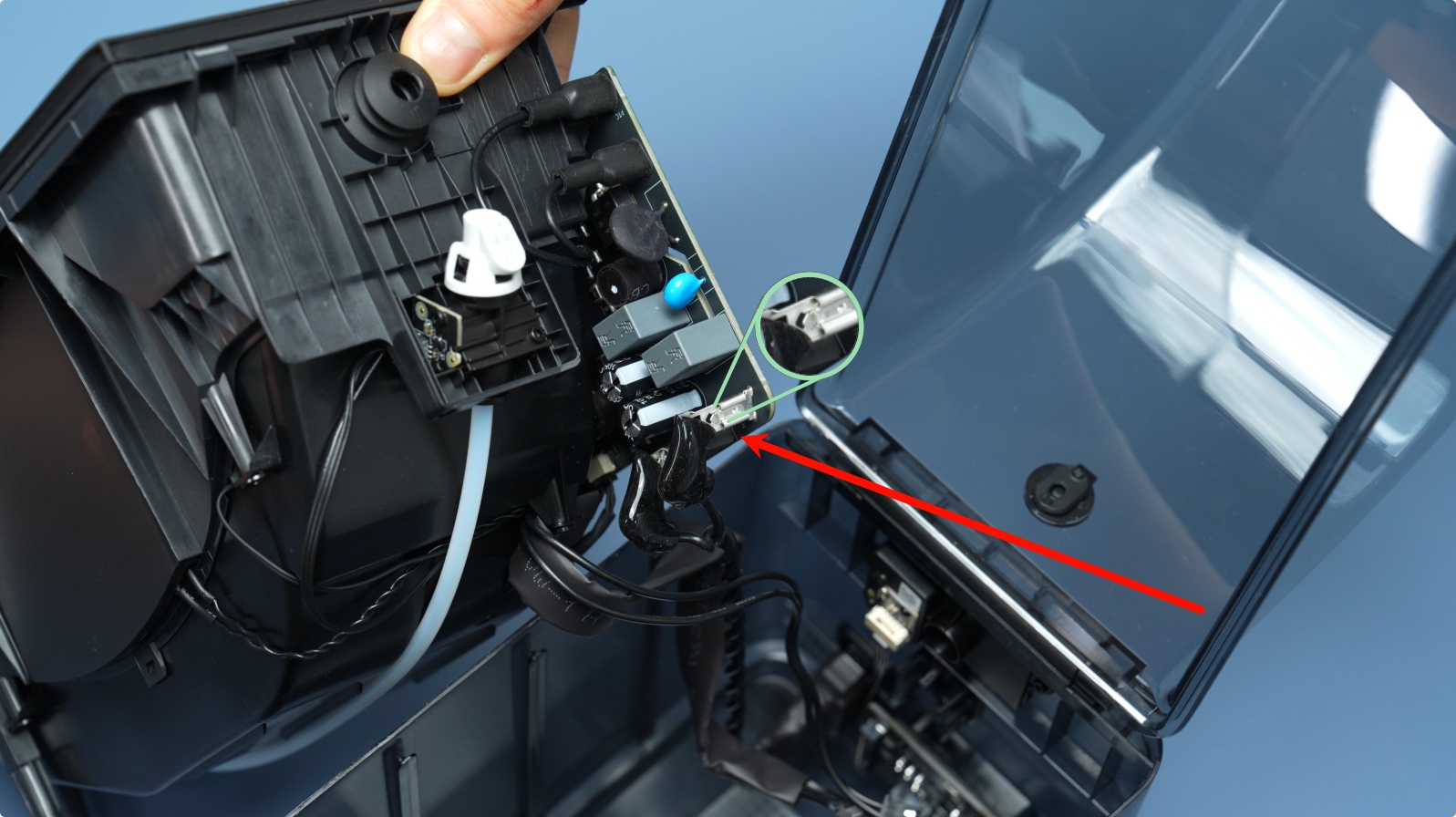

Destrabá el pestillo del conector y desenchufá el cable de la pantalla frontal.

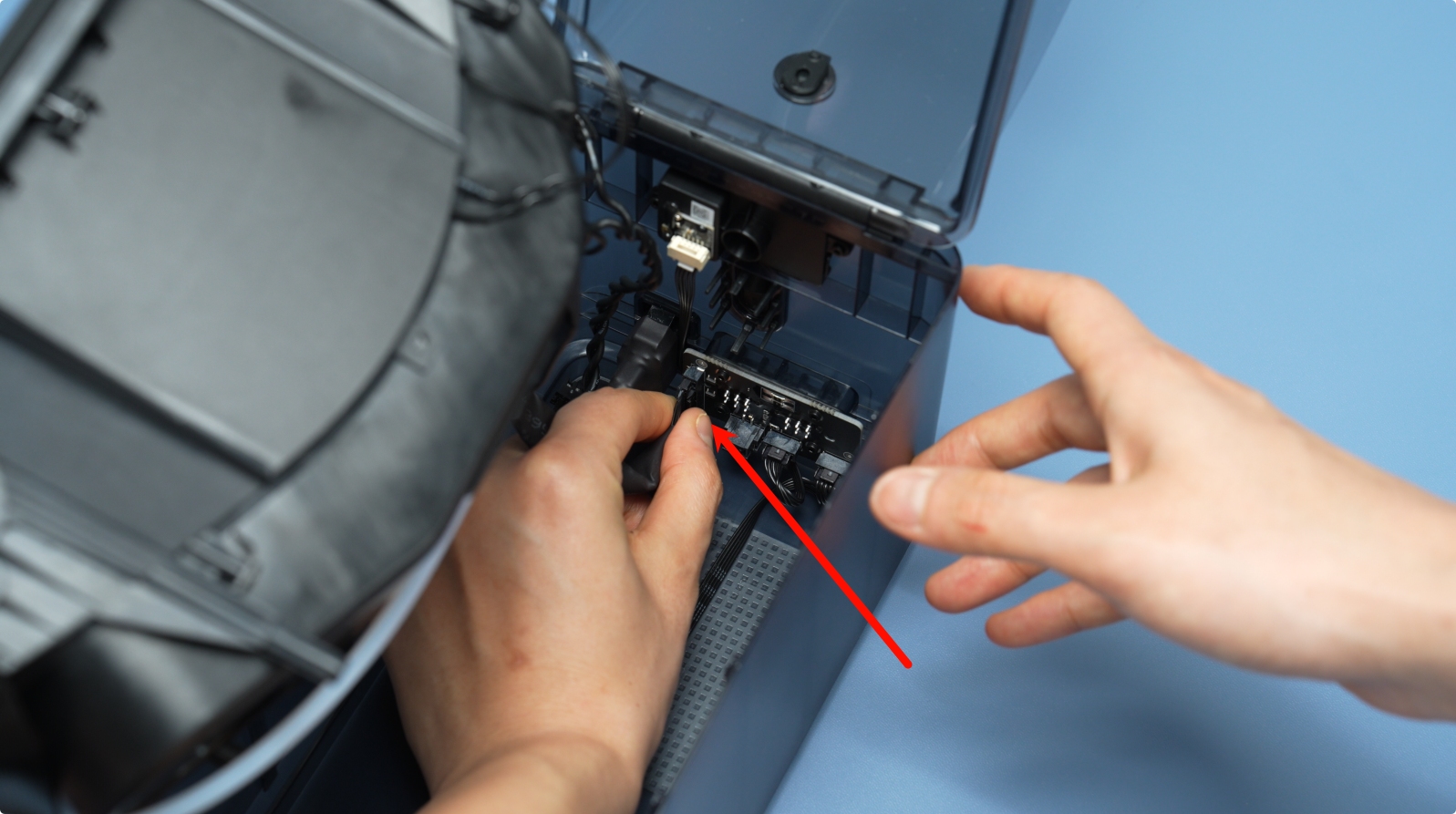

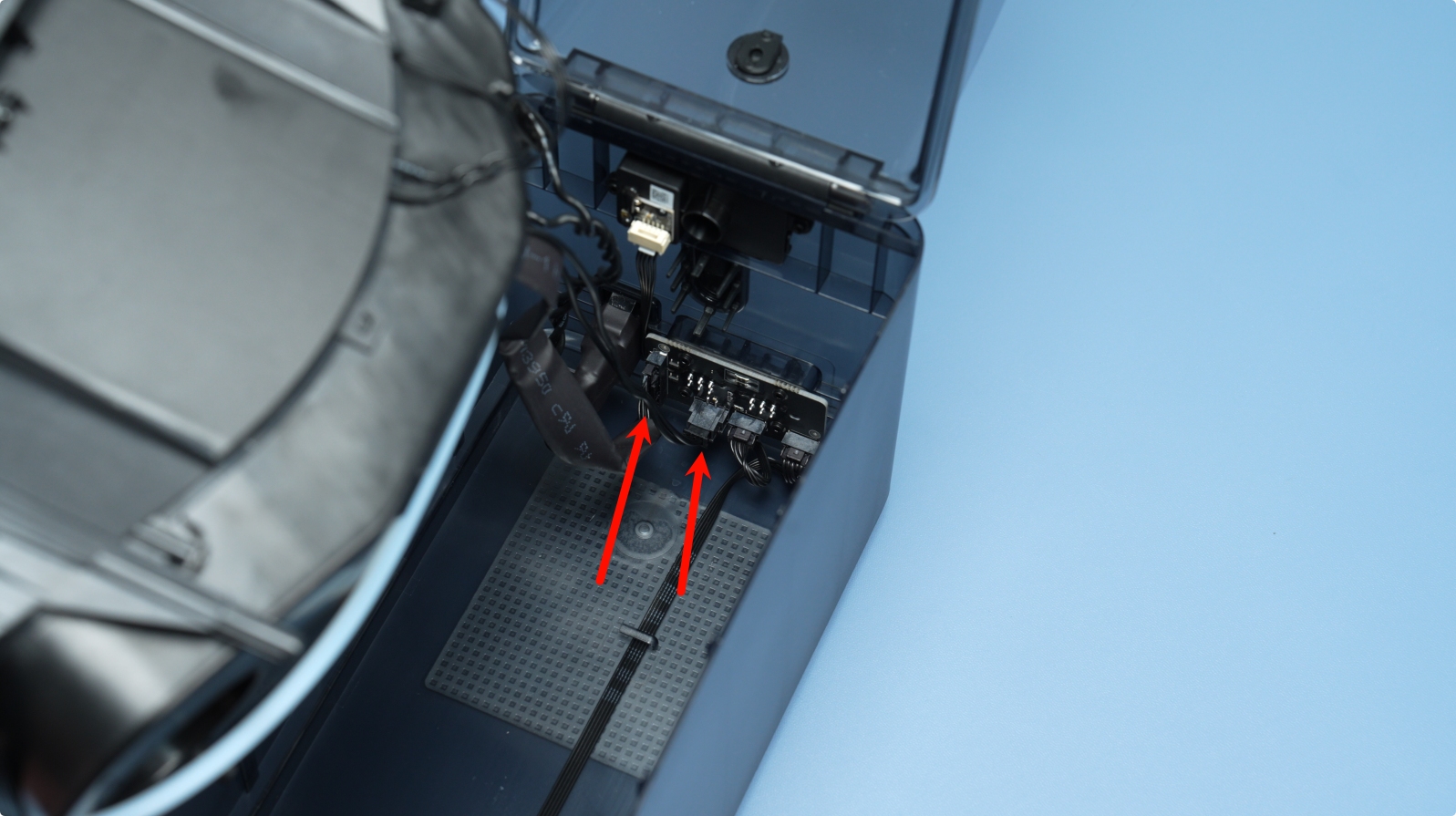

Después, desconectá los cables de señal y de alimentación de la placa de poder del AMS HT.

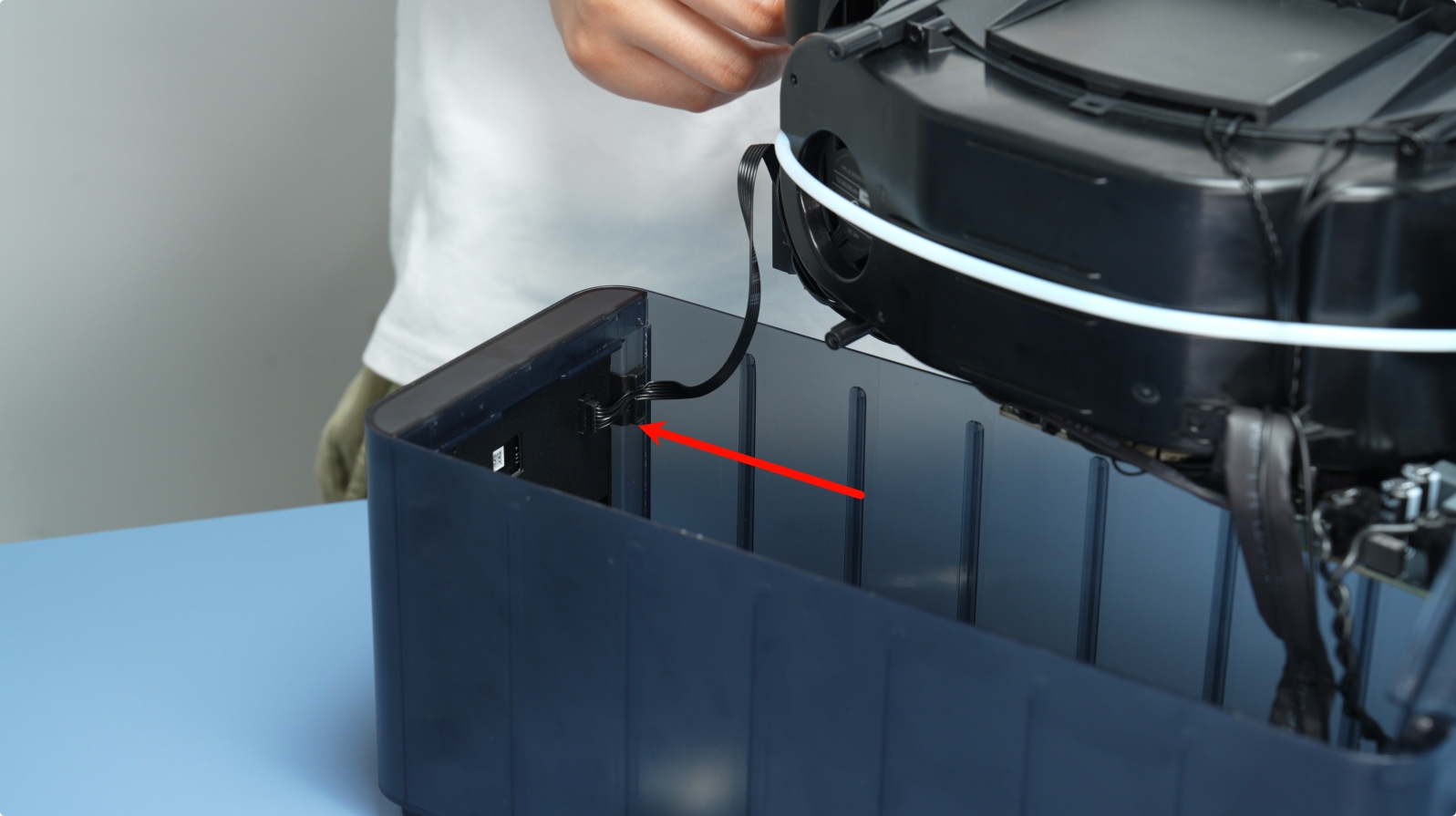

Sacá el cable que va del conector de corriente a la placa base. Apretá la traba y sacá el conector.
4. Desconectar el cable de la placa base
Desenchufá el conector del cable del mecanismo de retracción de la placa base del AMS HT (ubicación #1 como se muestra abajo).
5. Sacar el mecanismo de retracción de filamento
Sacá los dos tornillos de la tapa del brazo (BT2×5) y retirá la tapa.
Agarrá el ensamblaje del brazo por ambos lados y levantalo despacito.
Sacá los dos tornillos del motor de retracción (M3×5) y deslizá el motor hacia afuera.
Instalar el nuevo mecanismo de retracción de filamento
1. Instalar el mecanismo de retracción
Instalá el motor de retracción fijándote que el cable quede mirando para afuera, y aseguralo con los 2 tornillos (M3×5).
Agarrá el ensamblaje del brazo de ambos lados y encajalo en la ranura.
Colocá la tapa del brazo y asegurala con sus 2 tornillos (BT2×5).
2. Conectar el cable a la placa
Volvé a enchufar el conector del cable del mecanismo de retracción en su puerto correspondiente de la placa base del AMS HT (ubicación #1 como se muestra abajo).
3. Instalar el marco principal del AMS HT
Conectá los dos cables:
- Cable de comunicación de la placa base (14 pines).
- Cable de alimentación de la placa base (2 pines).
Conectá el cable del enchufe de corriente a la placa base y volvé a ponerle la funda aislante. Nota: acá la polaridad no importa.
Conectá el cable de la pantalla frontal y acomodalo en su canal.
Enganchá los cables que sobresalen con los dedos y acomodá el marco principal en la tapa de abajo.
Fijate que el marco asiente bien del todo y aseguralo con los dos tornillos de abajo (BT3×8).
4. Instalar los ejes de soporte activo y accionado
Empujá el eje de soporte activo en la ranura frontal hasta que haga clic. Alineá el engranaje negro con el engranaje amarillo adentro del marco principal.

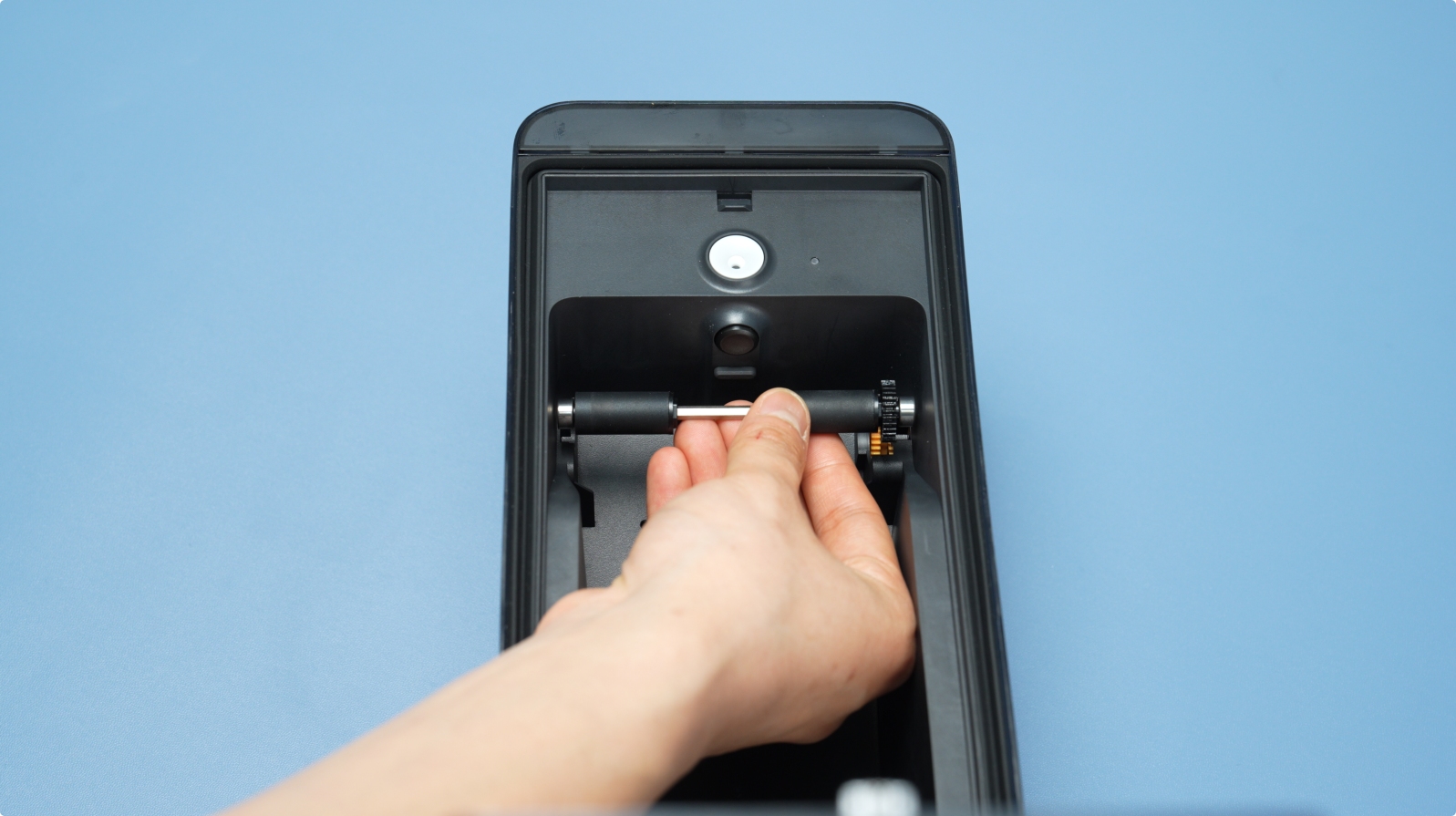

Presioná el eje de soporte accionado
