Este artículo te da las instrucciones detalladas para cambiar la unidad de entrada de aire del AMS HT. Seguí los pasos con cuidado para que el cambio te salga de diez.
Herramientas y materiales necesarios
Vas a necesitar una llave Allen H2.0, una llave Allen H1.5 y la unidad de entrada de aire nueva.
¡Aviso importante!
Antes de hacerle cualquier mantenimiento a la impresora o a sus componentes electrónicos (incluyendo los cables del cabezal), apagala y desconectala de la corriente. Esto evita toques accidentales en la pantalla o cortocircuitos que te puedan causar más daños electrónicos o riesgos de seguridad.
Guía de desarme
1. Sacá el tubo PTFE de la parte de atrás del AMS HT

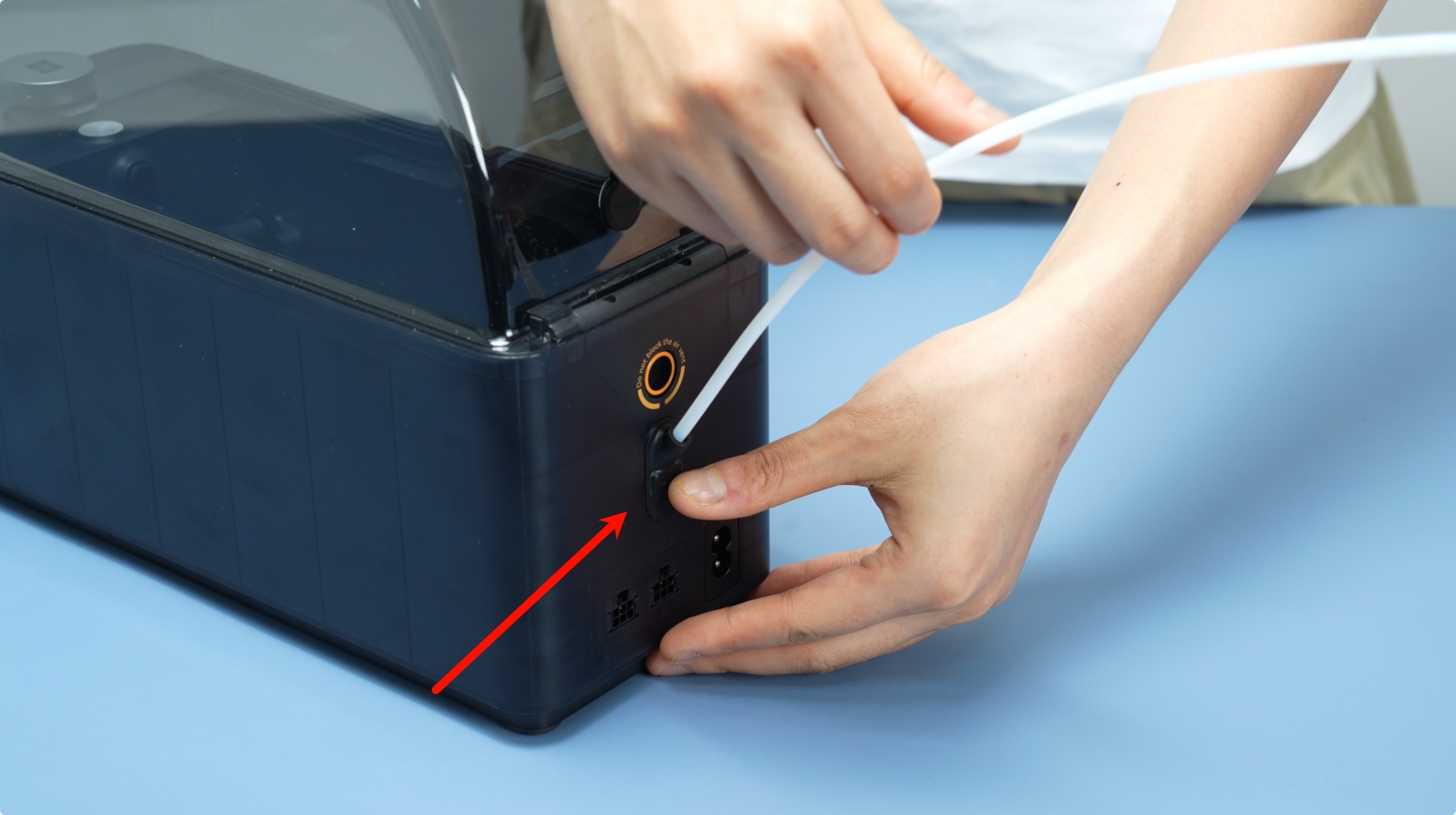

Apretá el botón para soltar el tubo PTFE atrás del AMS HT para destrabar el conector, y después tirá del tubo para sacarlo.
2. Sacá el marco principal del AMS HT

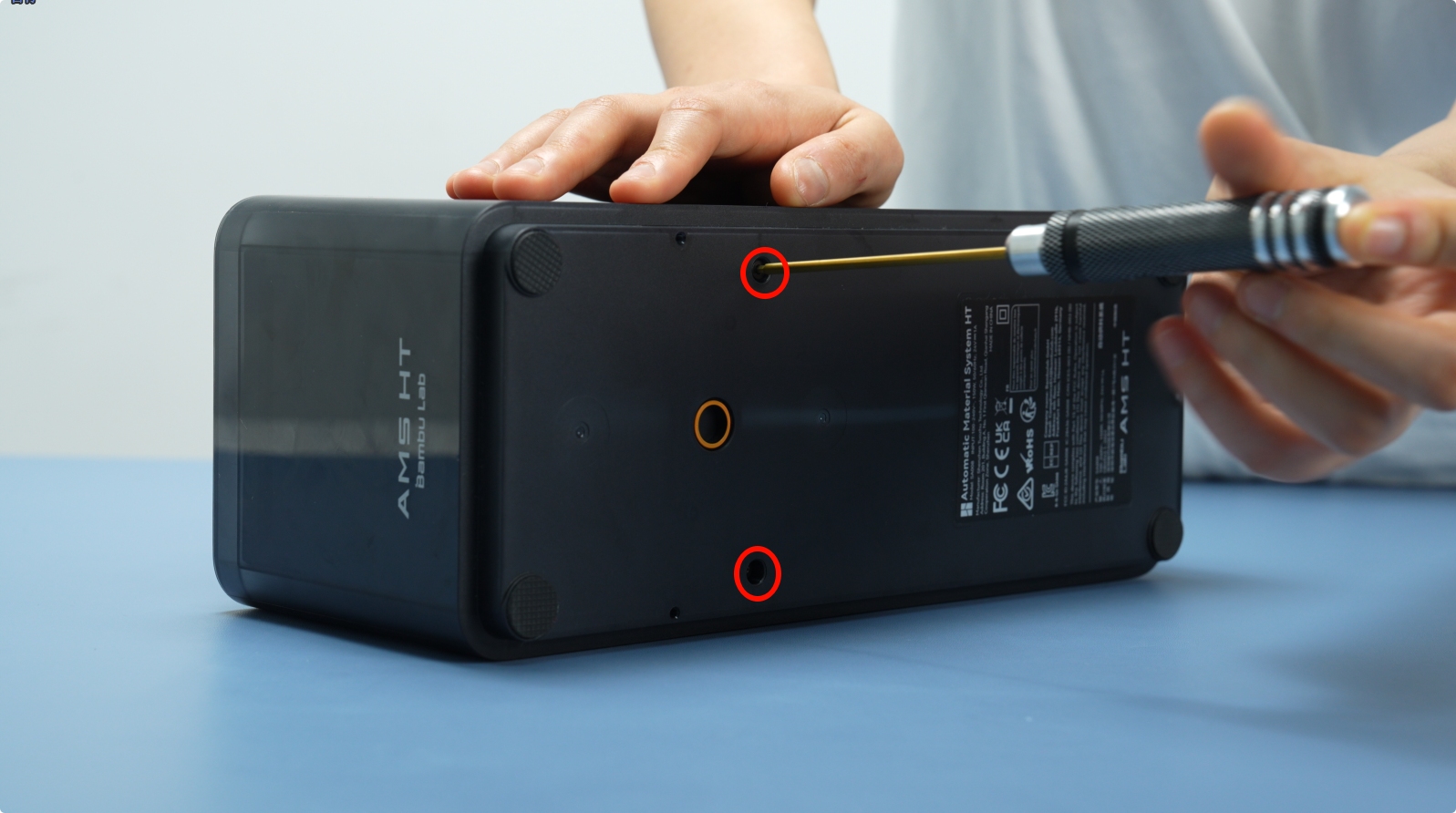

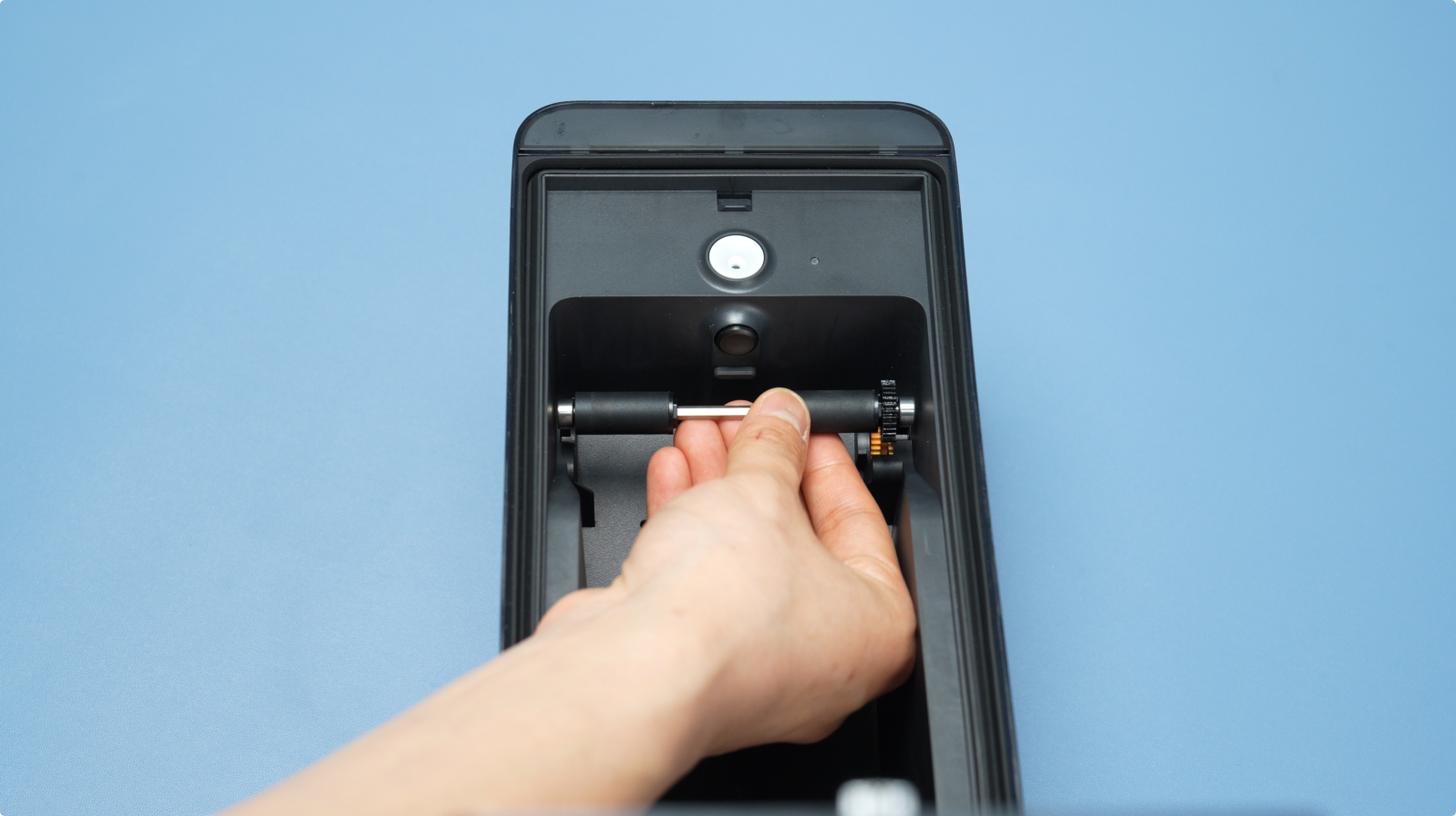

Primero, sacá el eje de soporte conducido y el eje de soporte activo de la ranura de material. Tené cuidado con los rodamientos en ambas puntas cuando saques las fundas de los rodamientos. Sacá los dos tornillos de abajo (BT3×8) y levantá despacito el conjunto del marco principal para arriba.

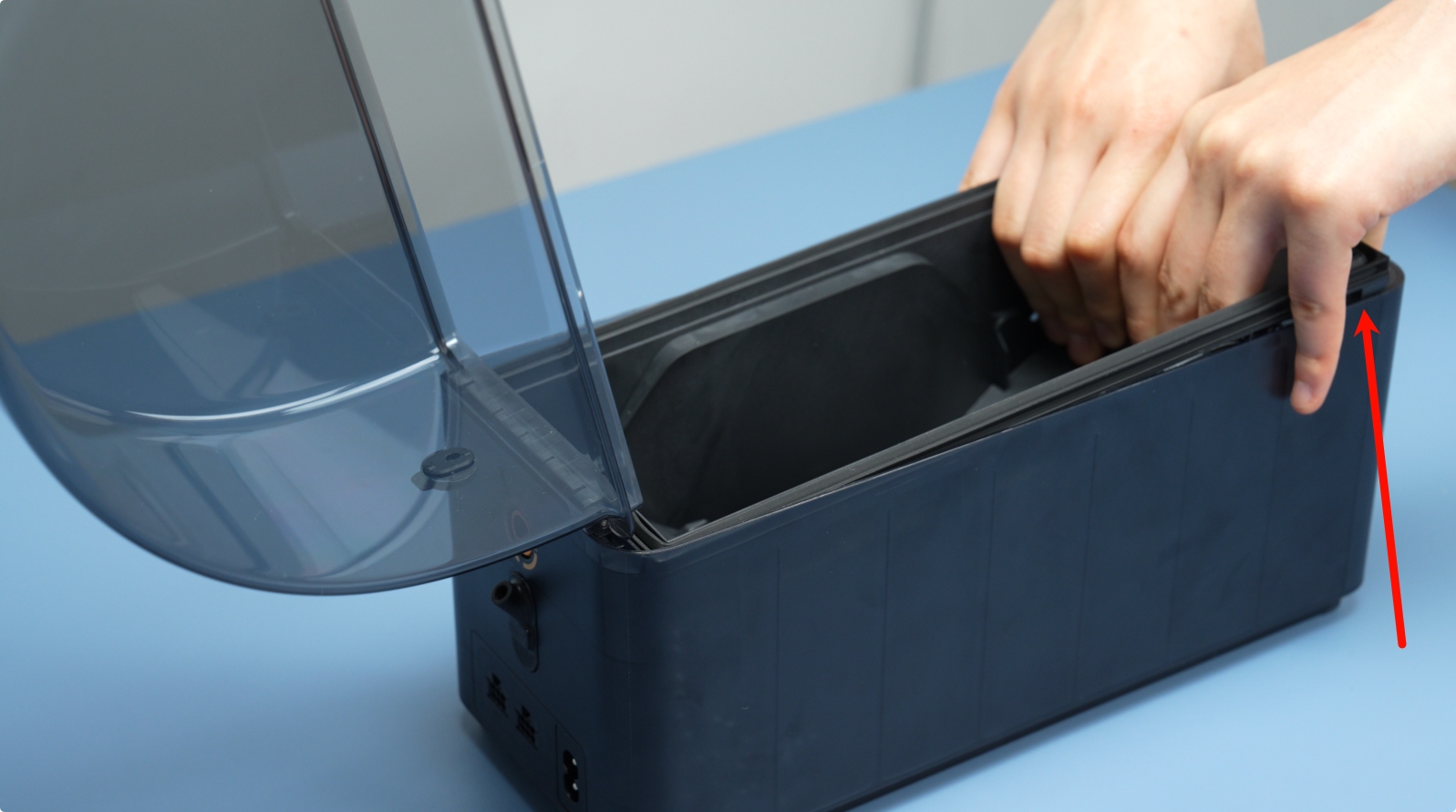

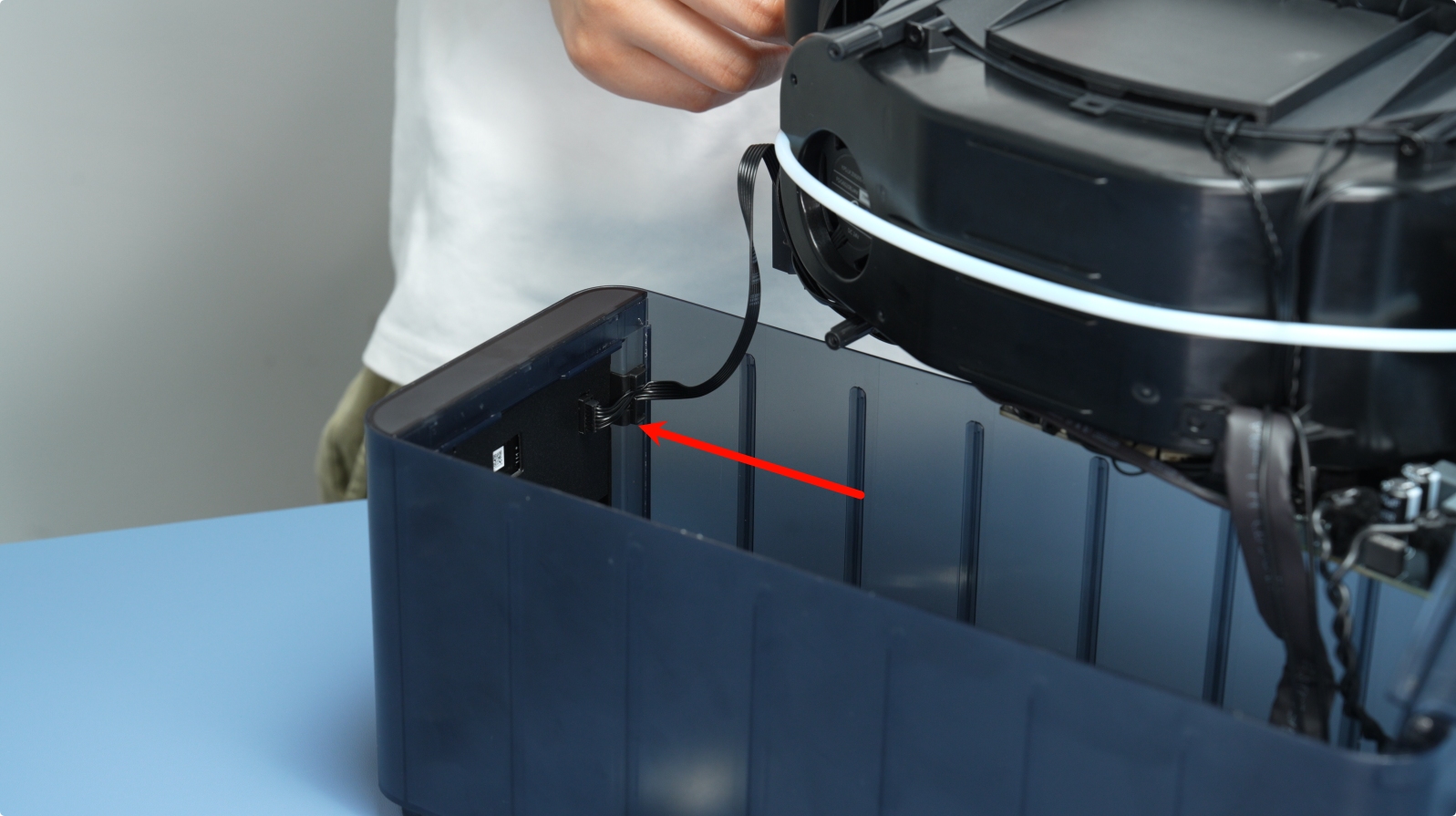

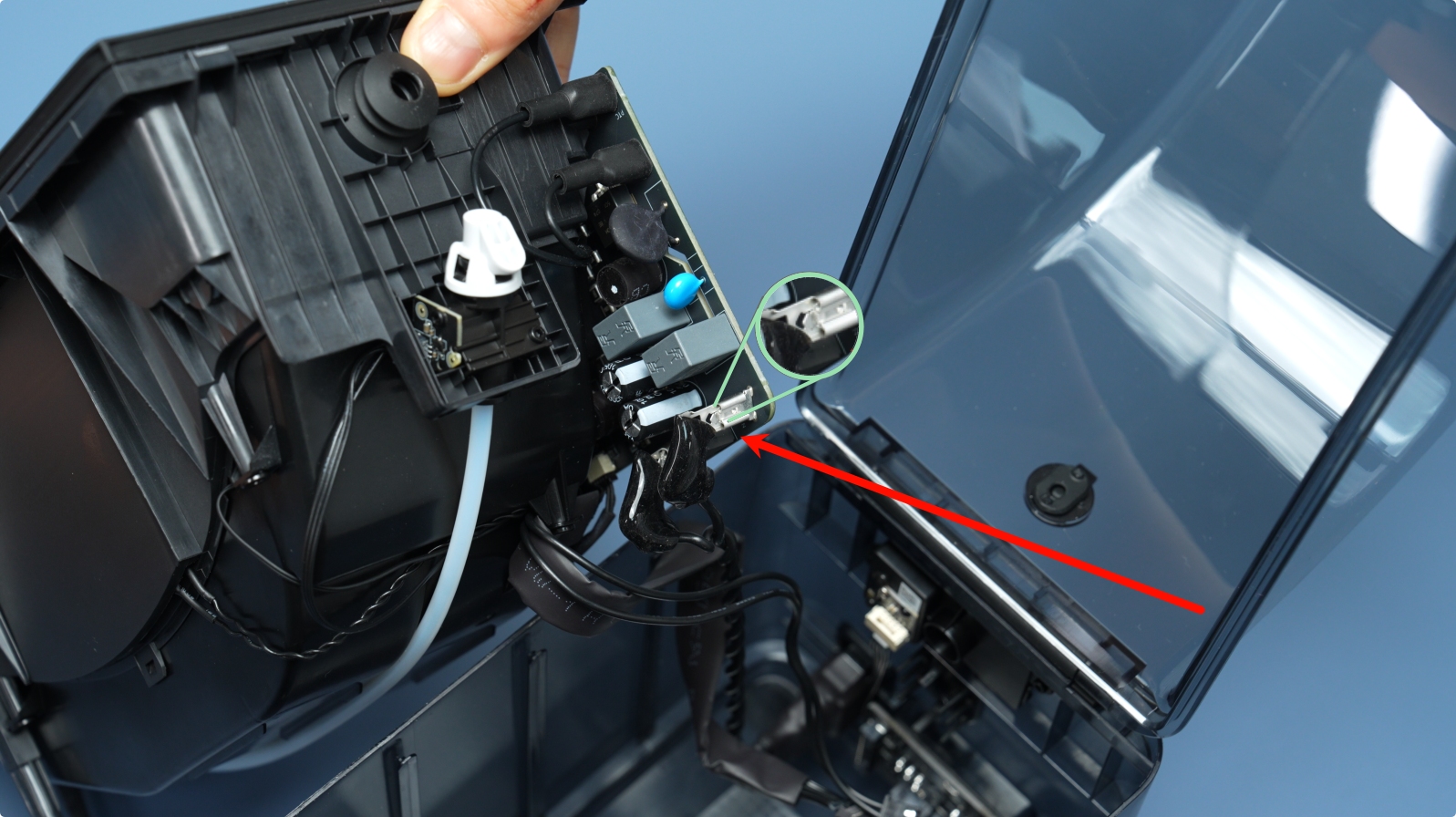

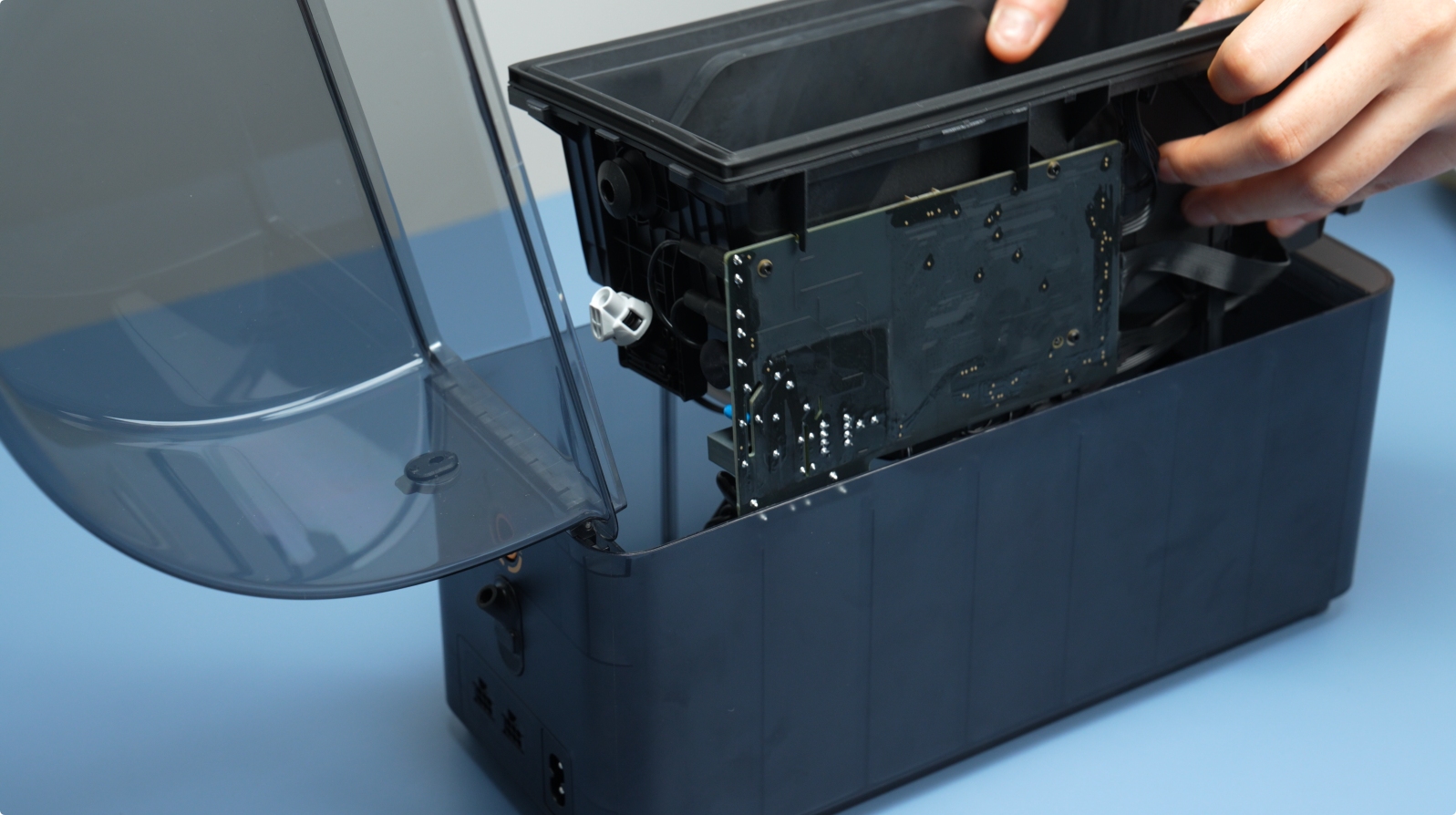

Después de hacer espacio, levantá el marco principal. Ojo: los cables están conectados, así que no tires a lo bruto. Destrabá el seguro del conector y desconectá el cable de la pantalla frontal.

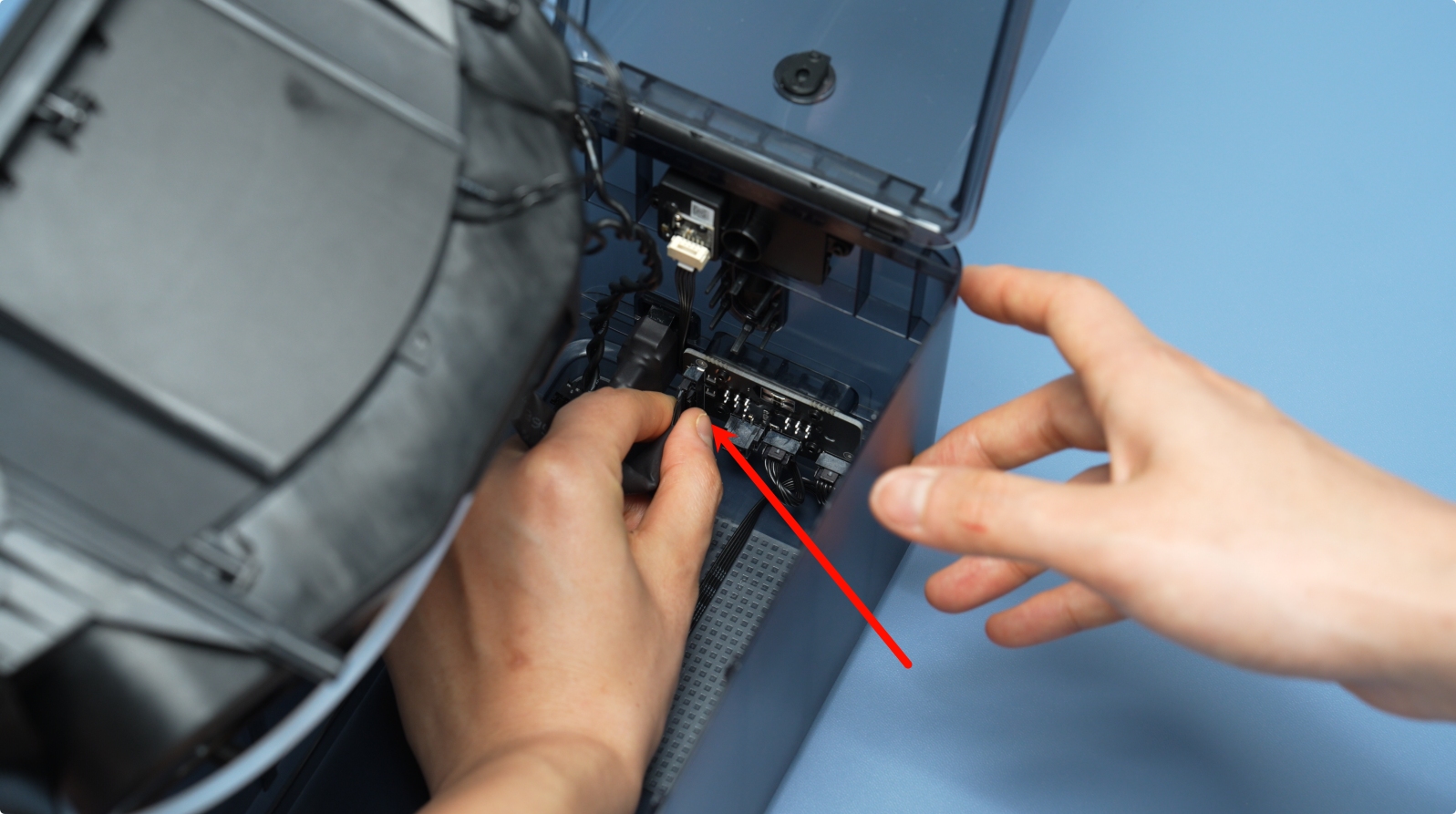

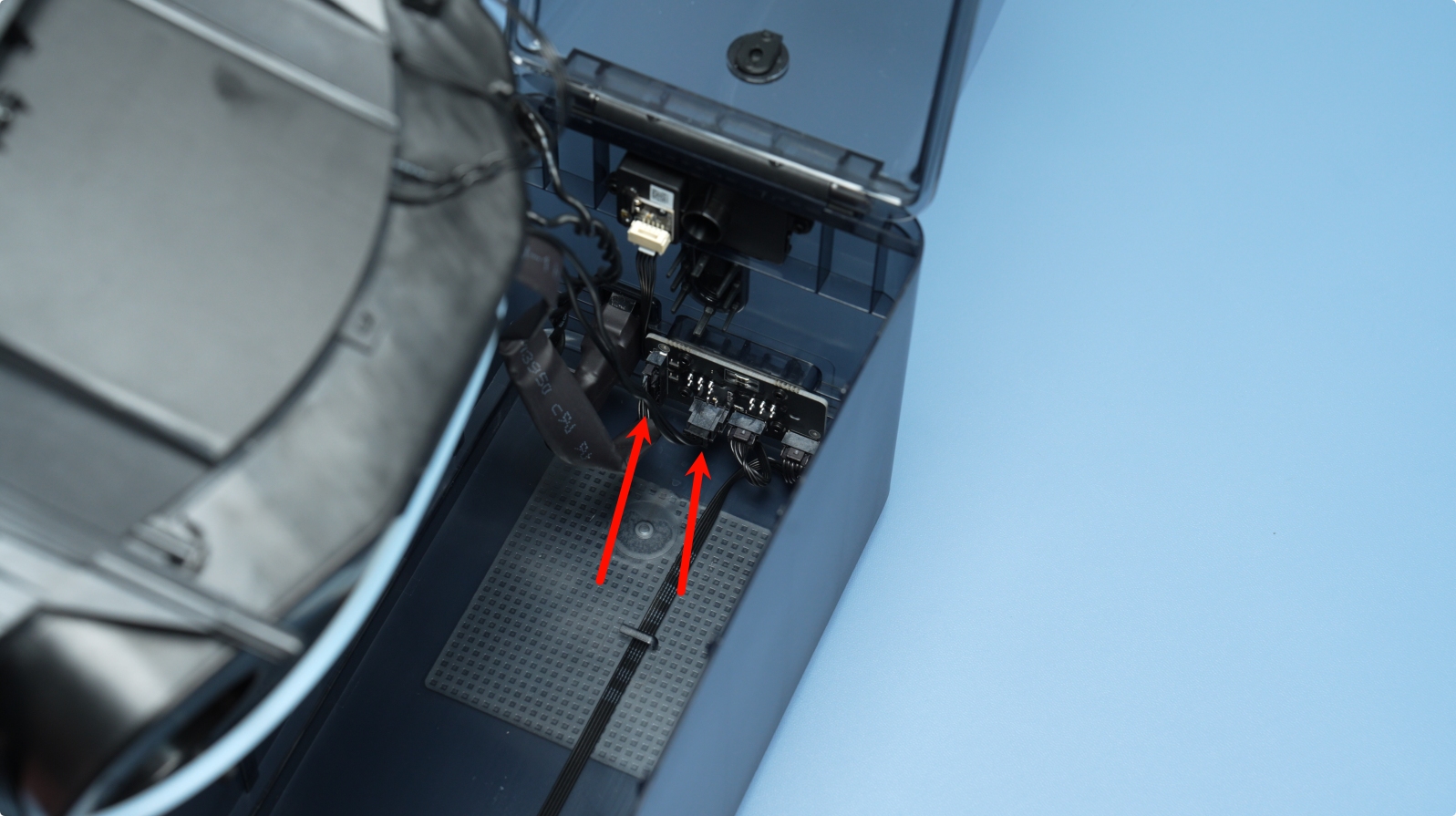

Después, desconectá los cables de señal y de corriente de la placa de alimentación del AMS HT. Sacá el cable que va del enchufe a la placa madre. Apretá la traba y sacá el conector.
3. Sacá la unidad de entrada de aire

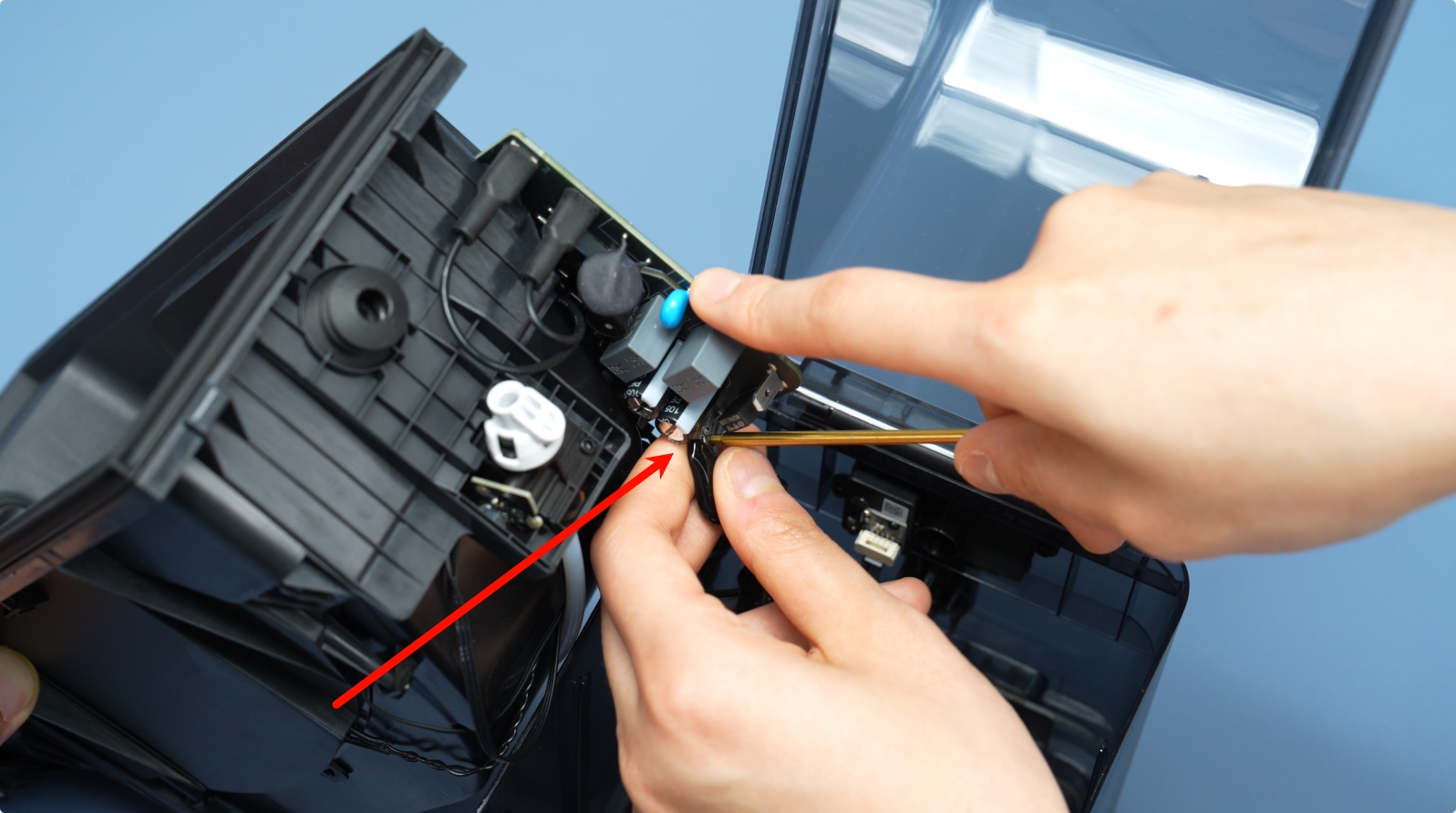

Sacá los cuatro tornillos (BT2×4) y sacá la unidad de entrada de aire (salida) de la parte de atrás y la unidad de entrada de aire (entrada) de abajo.
Guía de armado
1. Instalá la unidad de entrada de aire
Nota: cuando instales la unidad, fijate bien en el largo de los cables y dónde van. El cable largo va en la unidad de abajo, y el corto en la de atrás. Si preferís usar los cables originales, guardate los que vienen en el paquete de repuesto. Apretá bien los dos tornillos de montaje (BT2×4) de la unidad.
2. Instalá el marco principal del AMS HT
Conectá el tubo PTFE entre el alimentador y la salida. Conectá el cable de comunicación de la placa madre (14 pines) y el de alimentación de la placa madre (2 pines). Conectá el cable del enchufe a la placa madre y volvé a ponerle la funda aislante. Nota: acá la polaridad no importa.

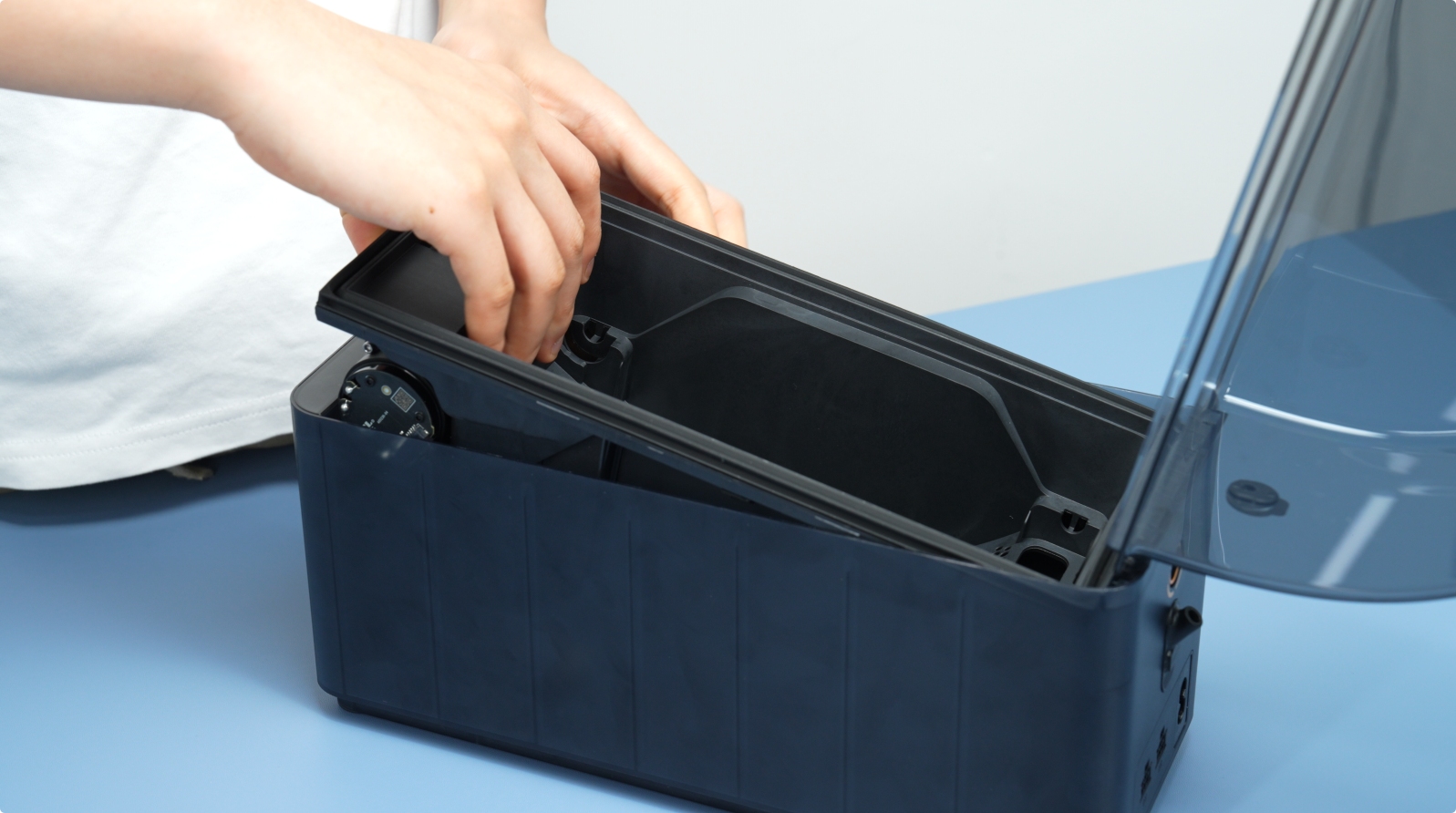

Conectá el cable de la pantalla frontal y pasalo bien por la canaleta. Enganchá con los dedos los cables que sobresalen y meté el marco principal en la tapa de abajo. Asegurate de que el marco asiente bien al fondo y agarralo con los dos tornillos de abajo (BT3×8).
3. Instalá los ejes de soporte activo y conducido

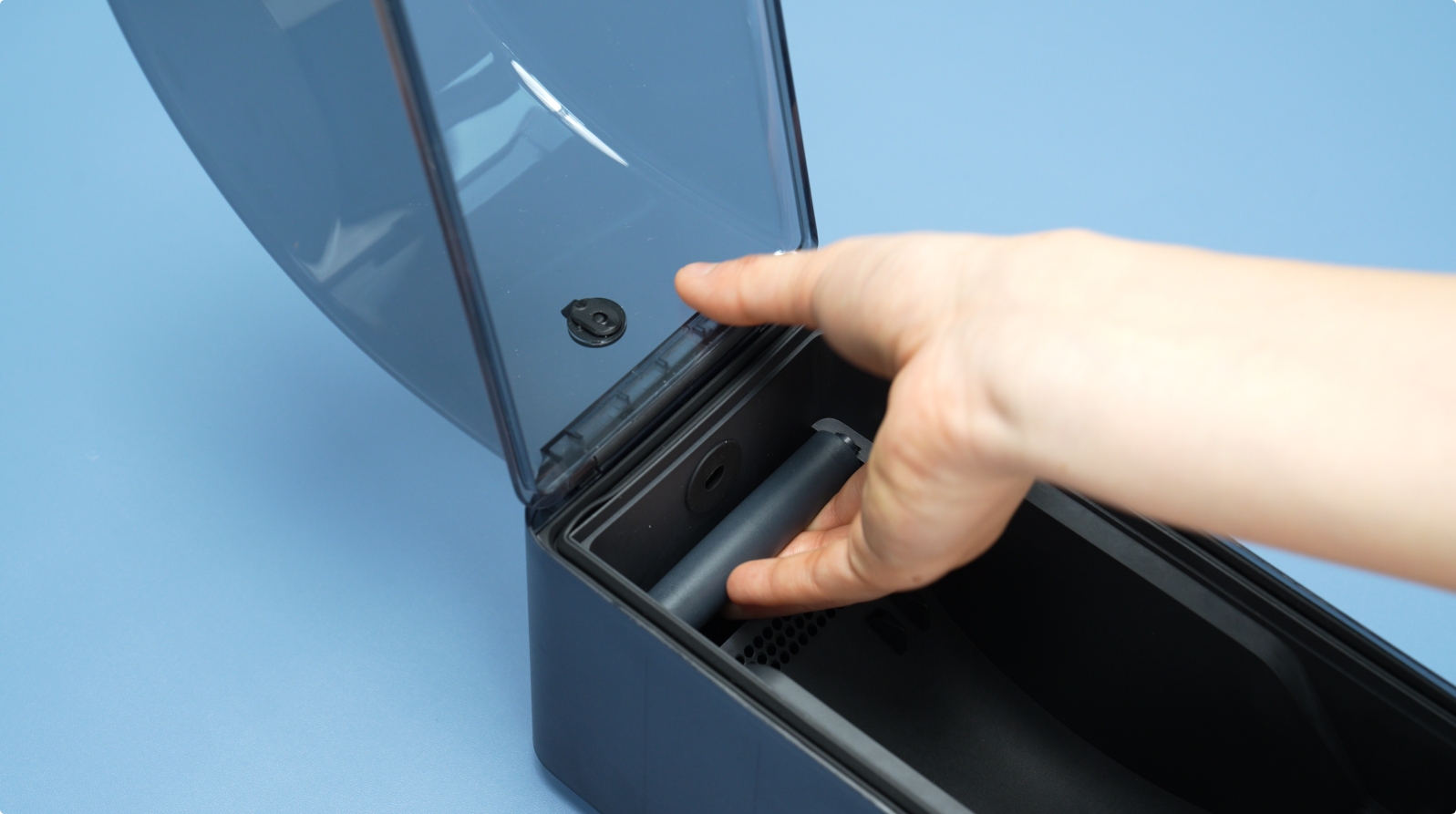

Mandá a presión el eje de soporte activo en la ranura de adelante hasta que haga clic. Alineá el engranaje negro con el amarillo adentro del marco. Mandá a presión el eje de soporte conducido en el marco hasta que haga clic. Nota: una vez puestos, girá los ejes a mano para asegurarte de que se mueven suave.
4. Meté el tubo PTFE en la parte de atrás del AMS HT
Empujá el tubo PTFE en la parte trasera del AMS HT. Tironeá un poquito para confirmar que quedó bien agarrado.
Apéndice: Instalación de la silicona trasera del AMS HT
Apoyá la silicona trasera en el agujero de montaje del cerramiento, asegurándote de que los pines de silicona queden alineados con los agujeros del AMS HT. Sostené el marco de silicona firme contra el cerramiento con una mano (en esta parte todavía no pases los pines del todo). Desde adentro del cerramiento, andá tirando despacito de cada pin por su agujero, de a uno, hasta que pasen del todo.
Fijate que todos los pines hayan pasado bien y que la silicona quede al ras y firme contra el cerramiento. Consejo: tomate tu tiempo y pasá los pines de a uno. Si tirás muy fuerte o intentás pasarlos todos juntos, podés estirar o deformar la silicona. Si un pin no te queda bien alineado, empujalo para atrás, acomodalo y probá de nuevo.
Verificación de funcionamiento
Conectá el cable de corriente y enlazá el AMS HT a la impresora. Prendela y activá las funciones de secado y alimentación desde la pantalla. Si la función de secado arranca sin tirar error, la unidad de entrada de aire está andando joya. Probá el proceso de alimentación; si no hay errores, el reemplazo salió bárbaro. Si seguís con problemas, revisá todas las conexiones de cables internas y probá otra vez.
