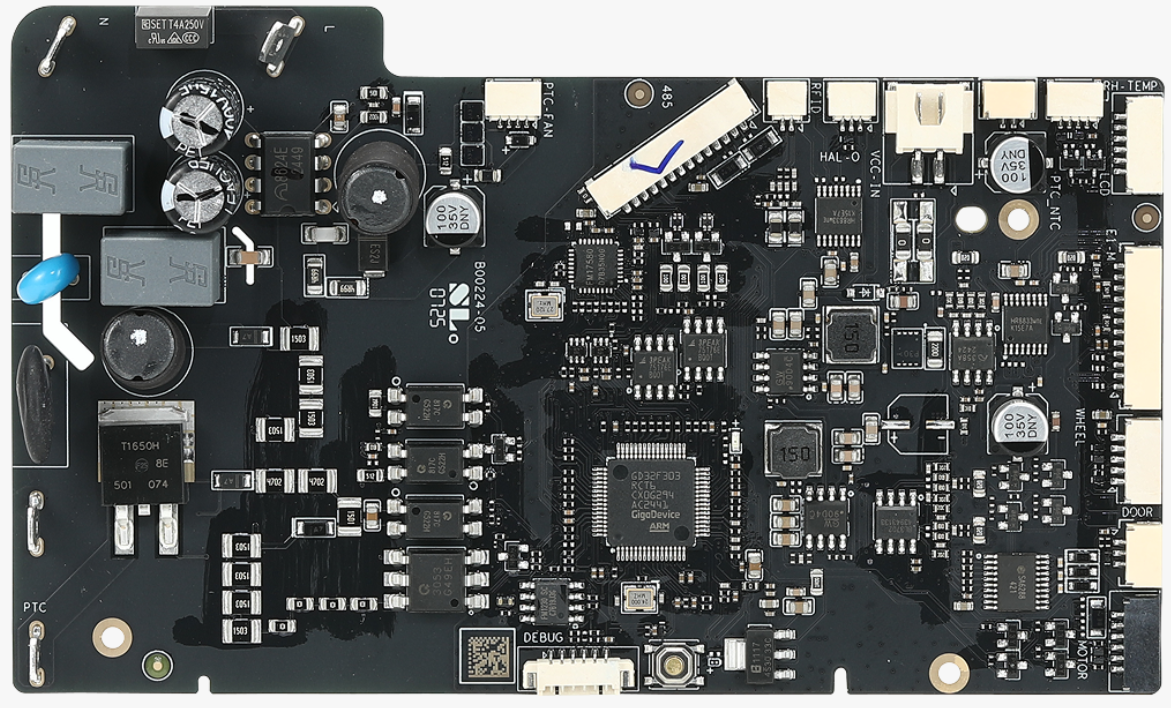

La Mainboard del AMS HT es central para su funcionamiento, ya que maneja la comunicación entre los sensores, motores, calentadores y la impresora en sí. Si sospechás que la unidad tiene problemas, vas a necesitar desarmarla para revisar, limpiar, cambiar o diagnosticar la placa. Esta guía te muestra paso a paso cómo desarmar y volver a armar la mainboard del AMS HT de forma segura y te tira unos consejos prácticos.
Herramientas y materiales necesarios
Antes de arrancar, asegurate de tener lo siguiente:
- Llave Allen para sacar los tornillos.
- Un recipiente para no perder los tornillos.
- Mainboard del AMS HT de repuesto (si aplica): la podés conseguir en la tienda de Bambu Lab.
El proceso de desarme implica sacar la cubierta exterior, acceder a los módulos internos y desconectar la mainboard.
Advertencia de seguridad
Es fundamental que apagues la impresora antes de hacer cualquier trabajo de mantenimiento en ella o en su electrónica, incluyendo los cables del cabezal. Dejar la impresora prendida mientras hacés esto puede provocar un cortocircuito, lo que lleva a más daños electrónicos y riesgos de seguridad.
Cuando hacés mantenimiento o diagnosticás la impresora, puede que necesites desarmar algunas partes, incluido el hotend. Este proceso puede dejar a la vista cables y componentes eléctricos que podrían hacer cortocircuito si se tocan entre sí o con otro metal o componente electrónico mientras la impresora sigue prendida. Esto puede quemar la electrónica de la impresora y causar más daños.
Por eso, es clave apagar la impresora y desenchufarla de la corriente antes de meter mano. Esto va a evitar cualquier cortocircuito o daño a la electrónica. Haciendo esto, te ahorrás problemas y te asegurás de hacer el mantenimiento de forma segura y efectiva.
Desarme
Paso 1: Desconectá la unidad AMS HT y sacá el tubo PTFE

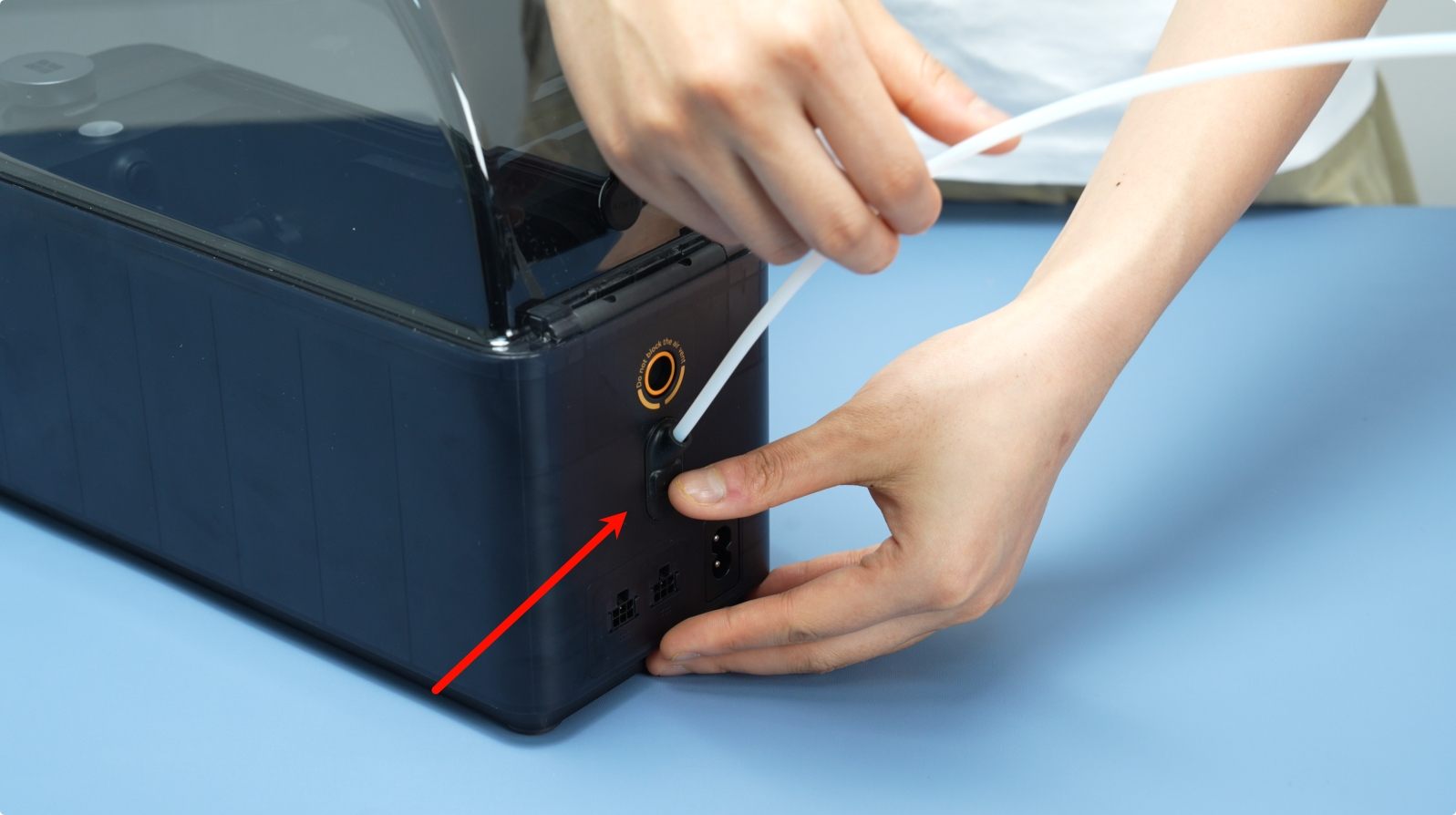

Presioná el botón para soltar el tubo PTFE que está en la parte de atrás del AMS HT para destrabar el conector, y después tirá suavemente del tubo PTFE para sacarlo.
Paso 2: Sacá el marco principal del AMS HT

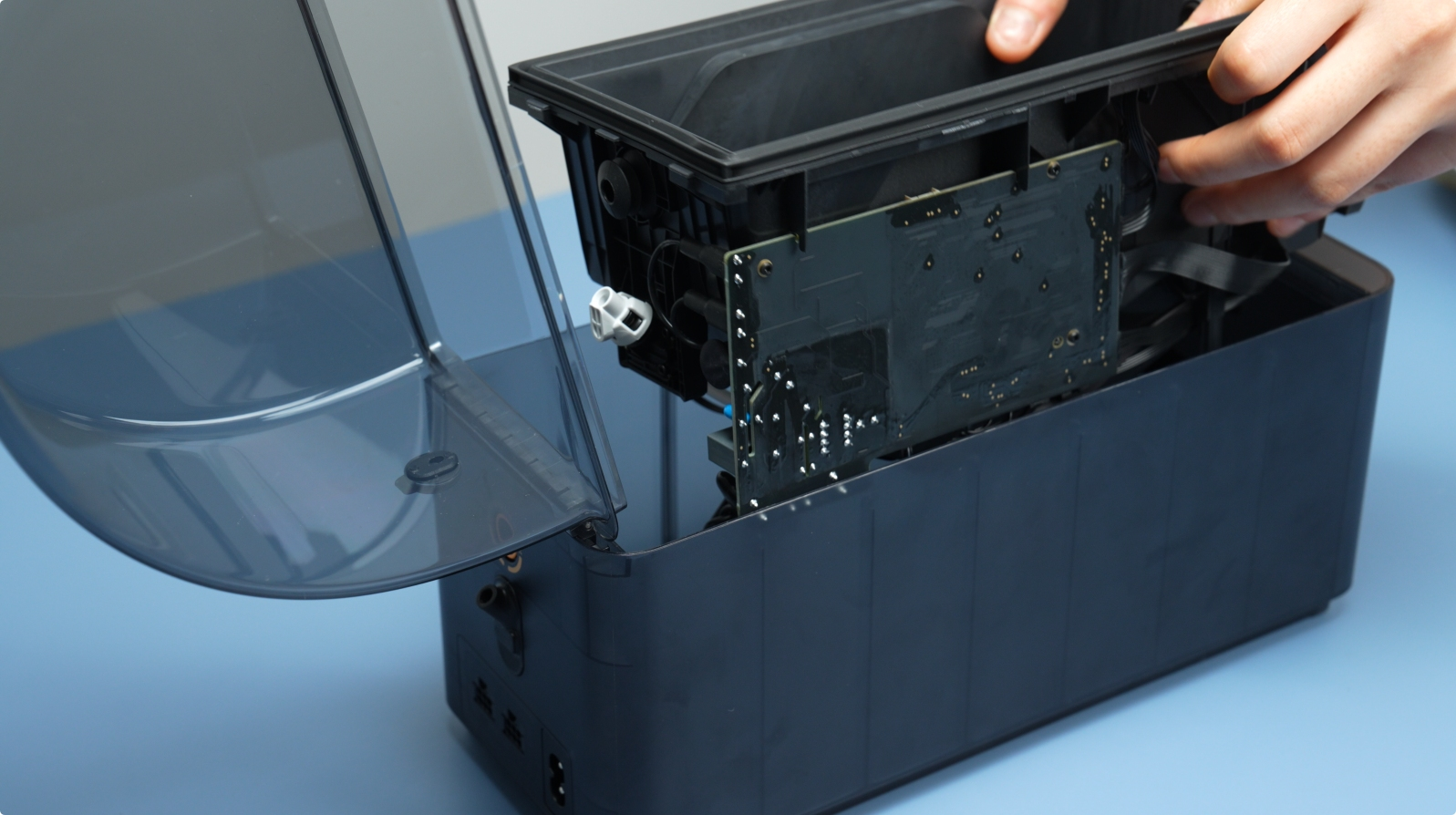

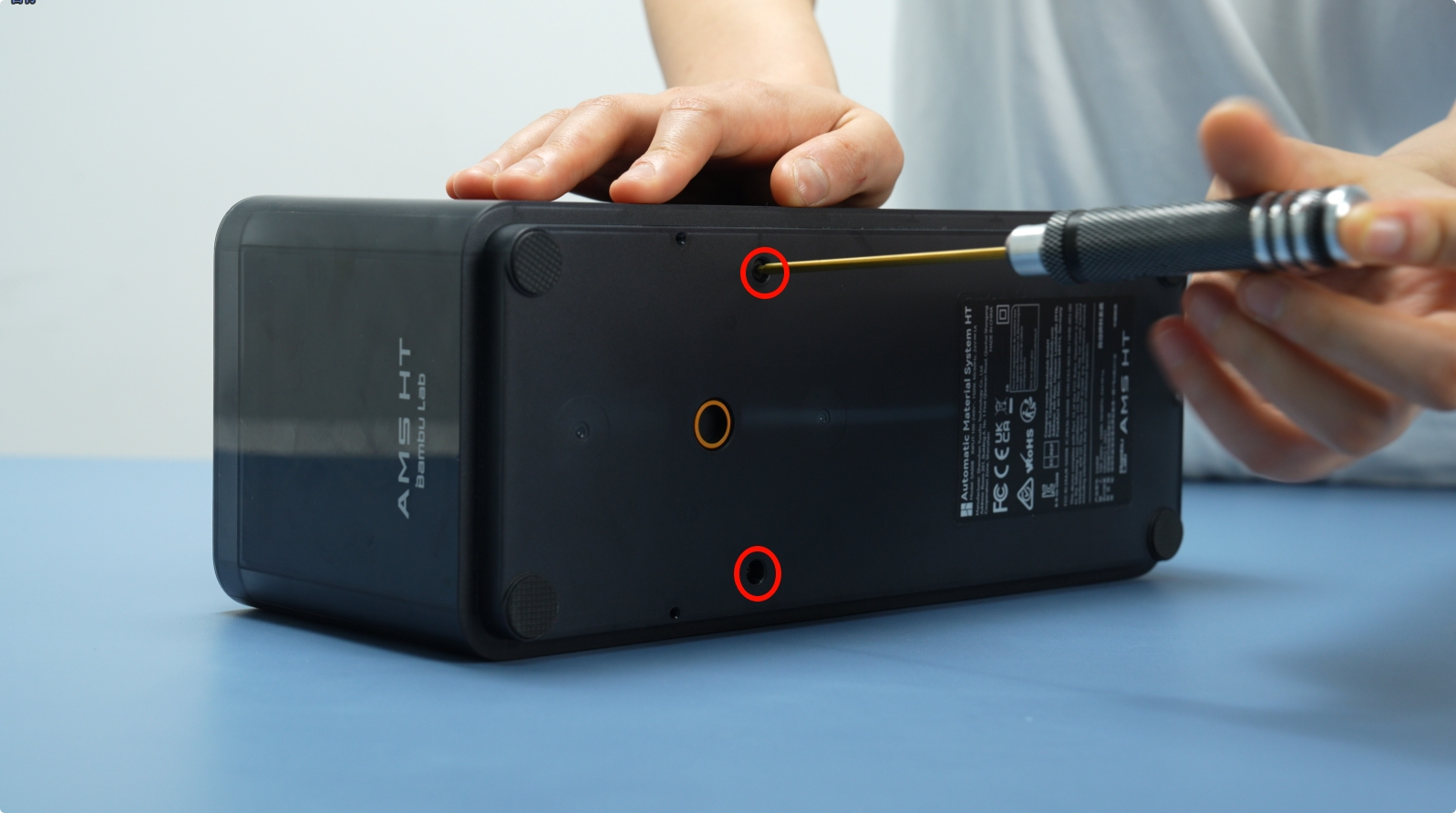

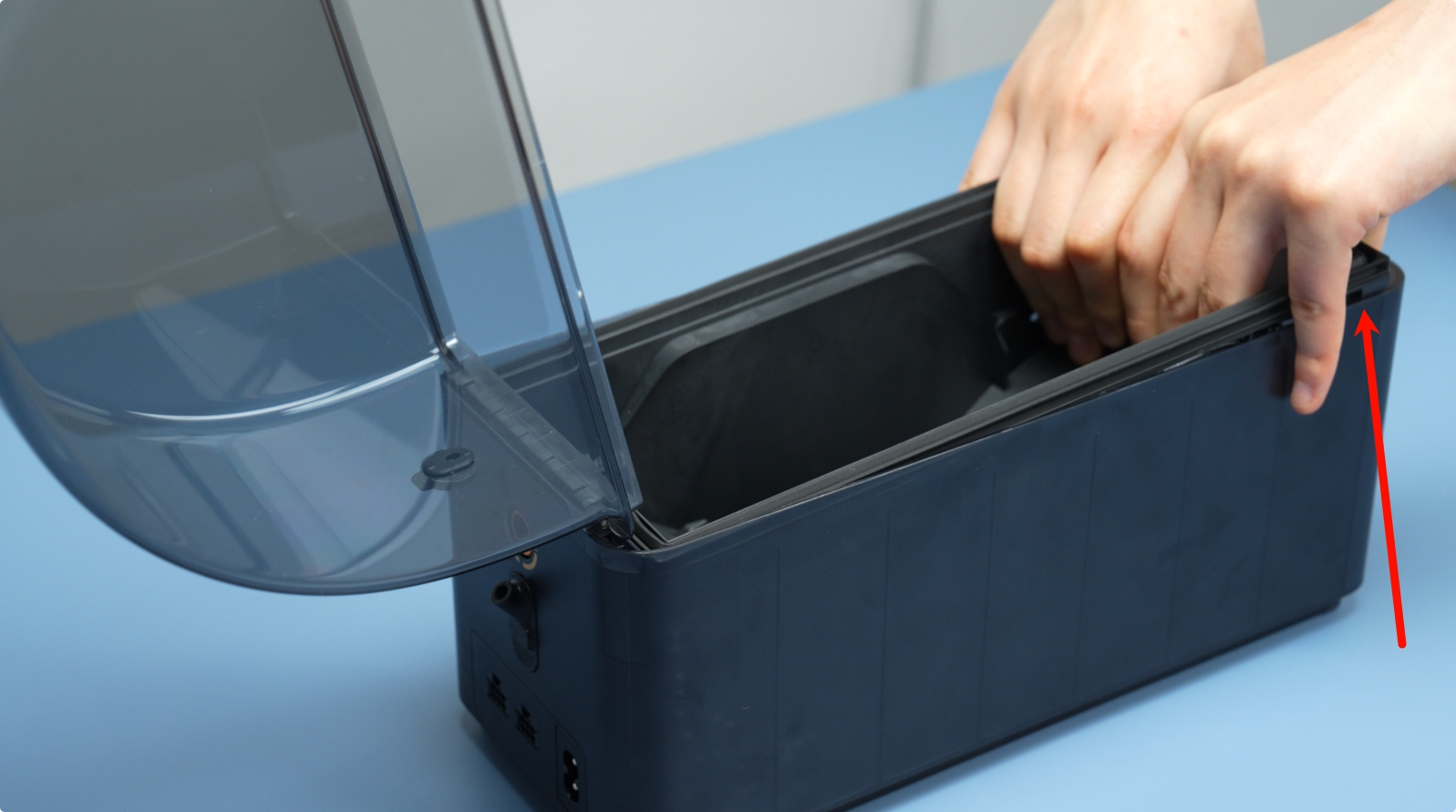

Sacá los dos tornillos de abajo (BT3X8) que sujetan la parte inferior de la carcasa del AMS. Después, levantá el conjunto del marco principal despacio hacia arriba.
Asegurate de hacerlo con cuidado, ya que hay cables conectados, como se muestra más abajo.
Paso 3: Desconexión de cables y conectores

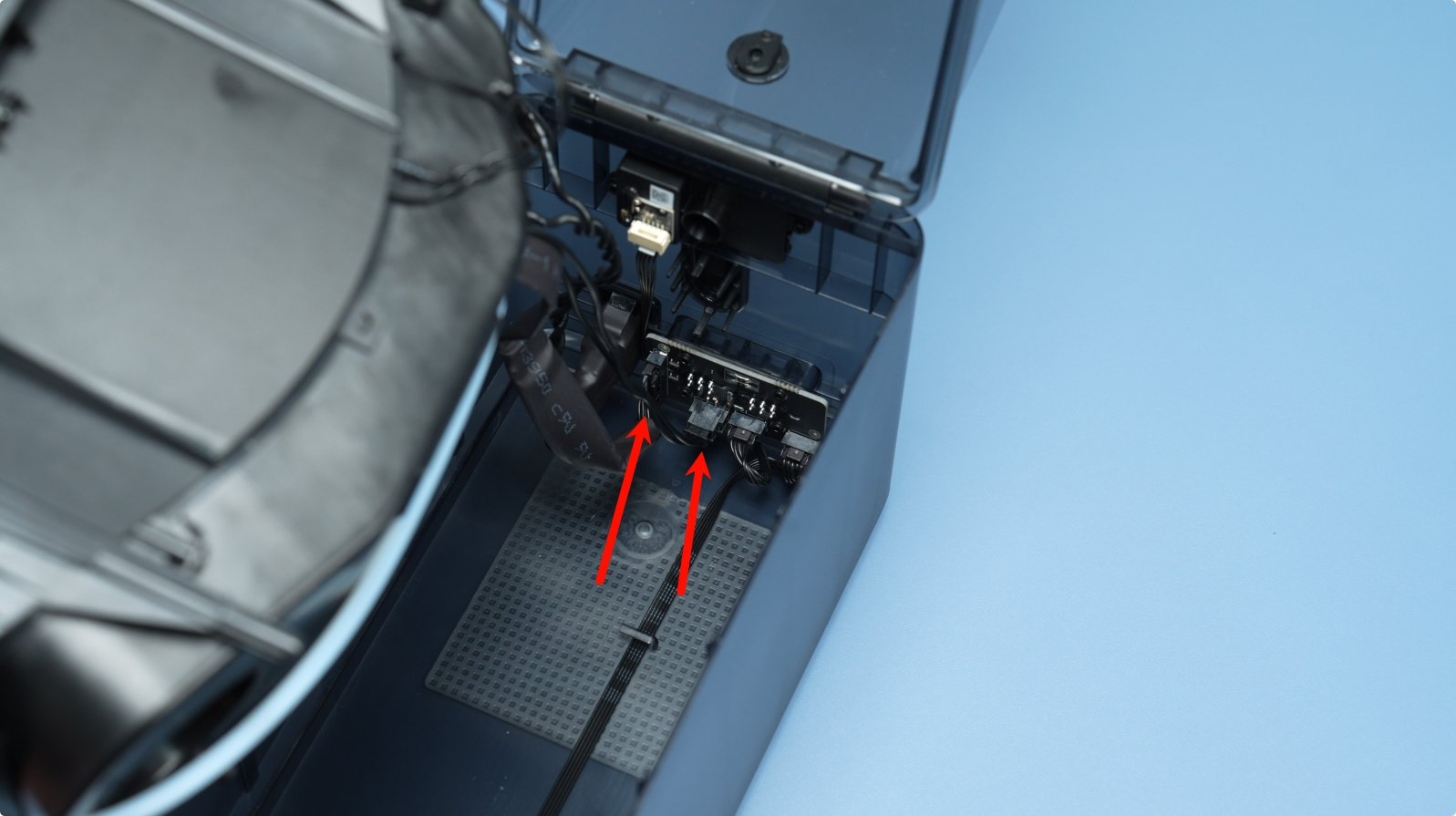

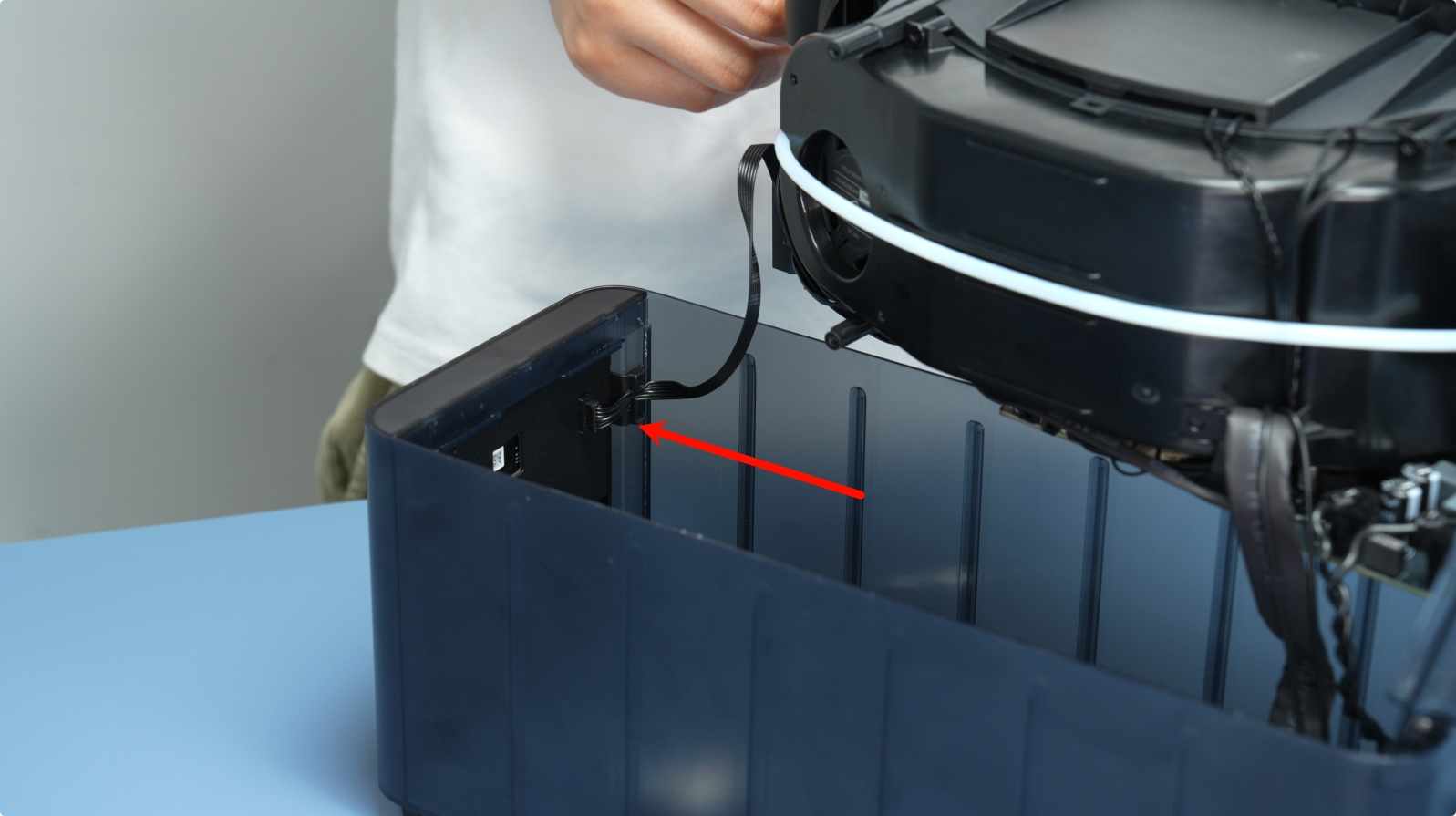

Soltá la traba del conector y desenchufá el cable que va a la pantalla frontal. Después, desconectá los cables de señal y de corriente, que se muestran abajo.
Sostenelos con cuidado y sacalos de su lugar. Tirá siempre de los conectores y no de los cables para evitar romperlos.
Paso 4: Desconectá el cable del toma de corriente a la mainboard

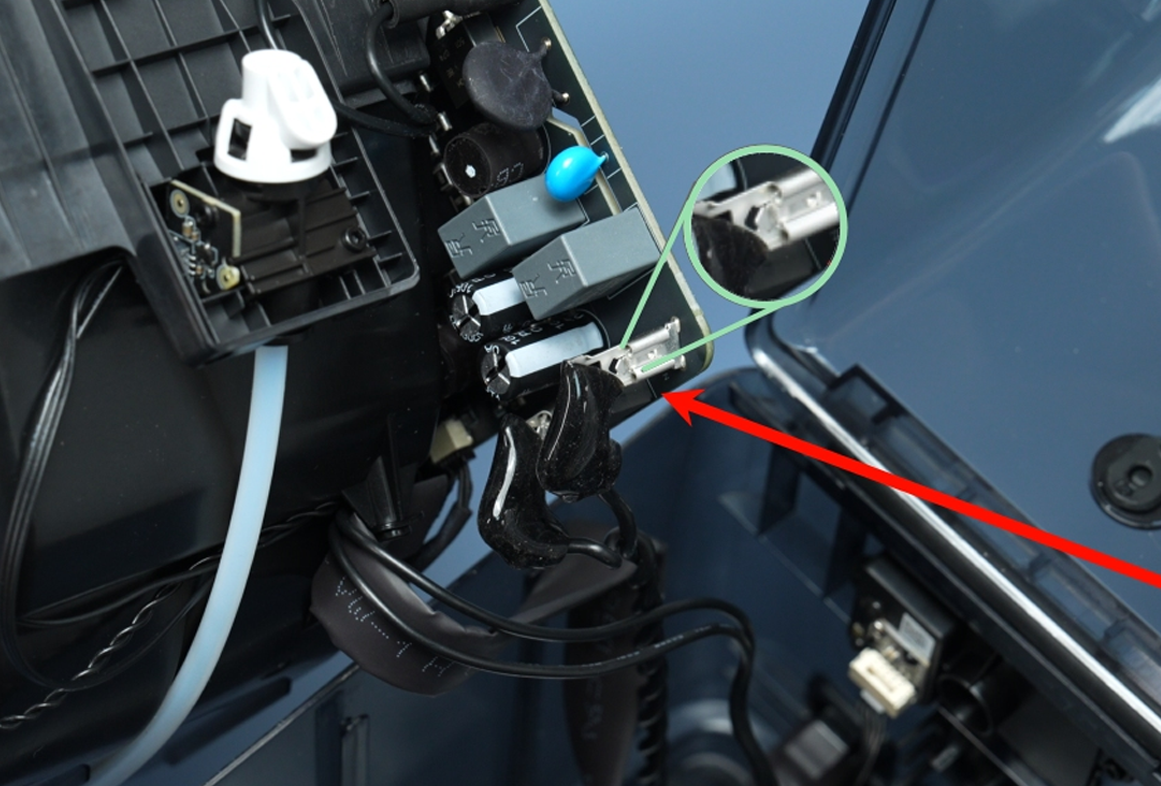

El conector que une el toma de corriente con la mainboard se muestra abajo.
Presioná la traba hacia abajo para soltar el mecanismo que fija el cable en su lugar. Para sacarlo, apretá bien la traba para liberar el mecanismo de bloqueo. Una vez suelto, tirá del conector con cuidado pero firme para desenchufar el cable.
Evitá hacer mucha fuerza para no arruinar los pines del conector ni la mainboard.
Paso 5: Extracción de la Mainboard del AMS HT

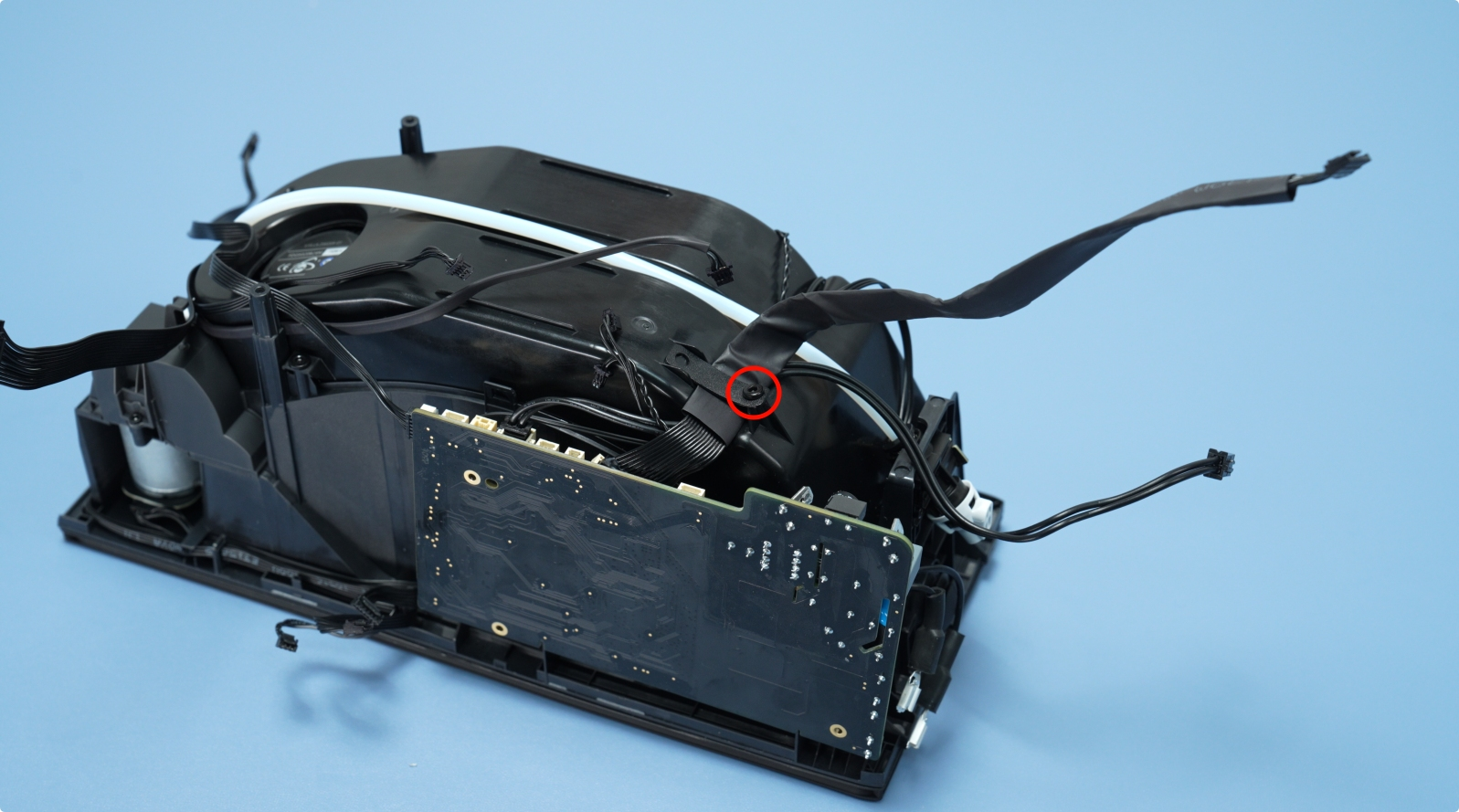

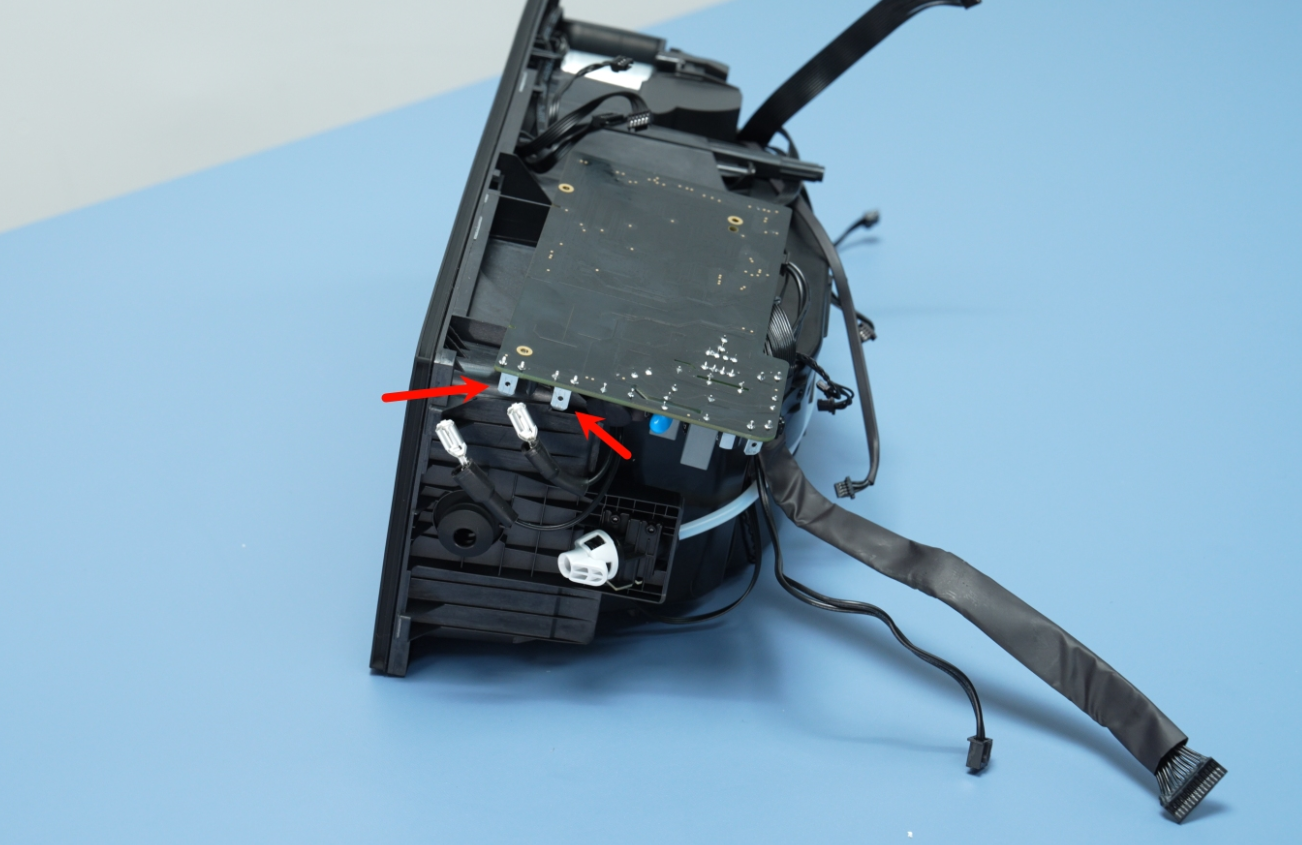

Empezá sacando los tres tornillos que fijan la mainboard al AMS HT. A continuación, deslizá la mainboard suavemente para sacarla de su ranura, asegurándote de no forzarla.
Hay cuatro cables conectados a la mainboard que tenés que desconectar. Se muestran abajo.

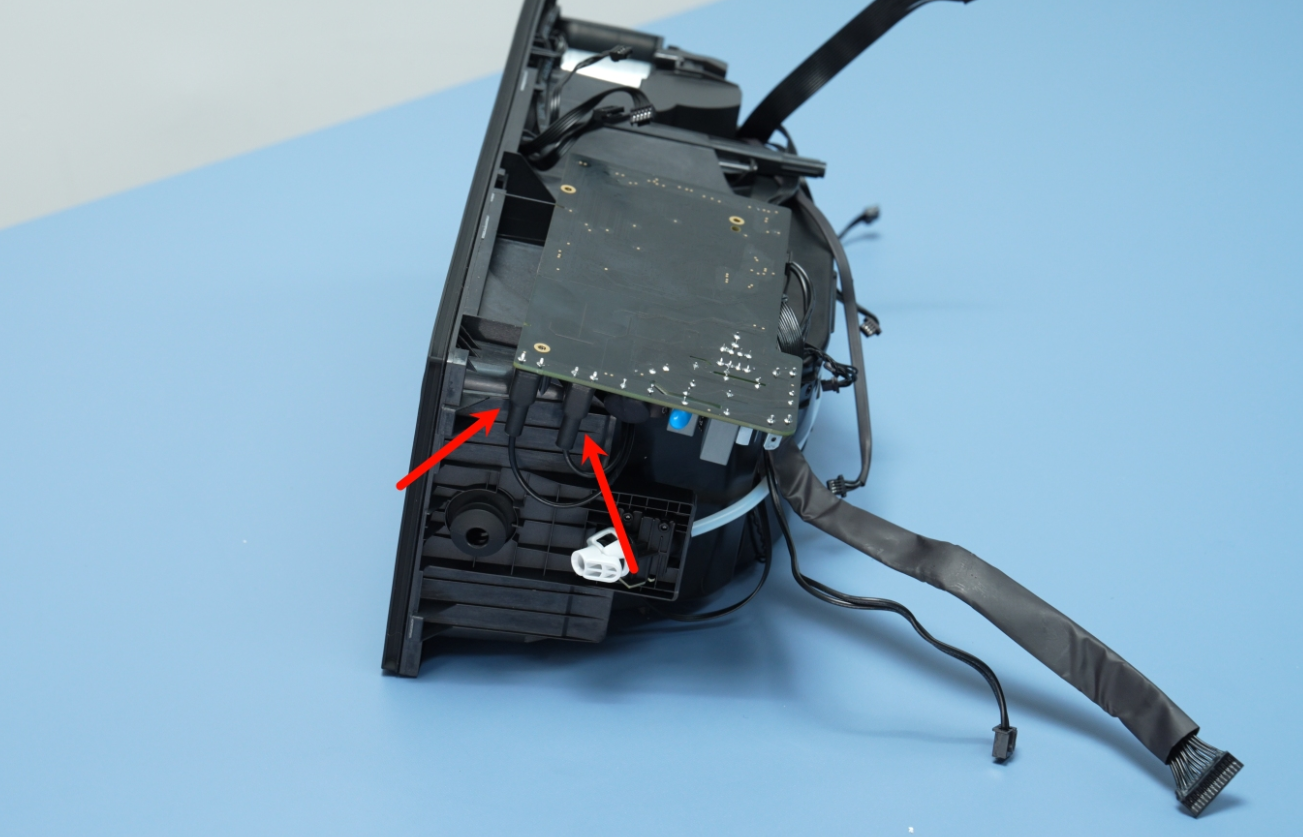

Tirá suavemente de cada uno agarrando el conector en sí, no los cables. Después, desconectá los cinco cables de la parte inferior. Se muestran abajo.

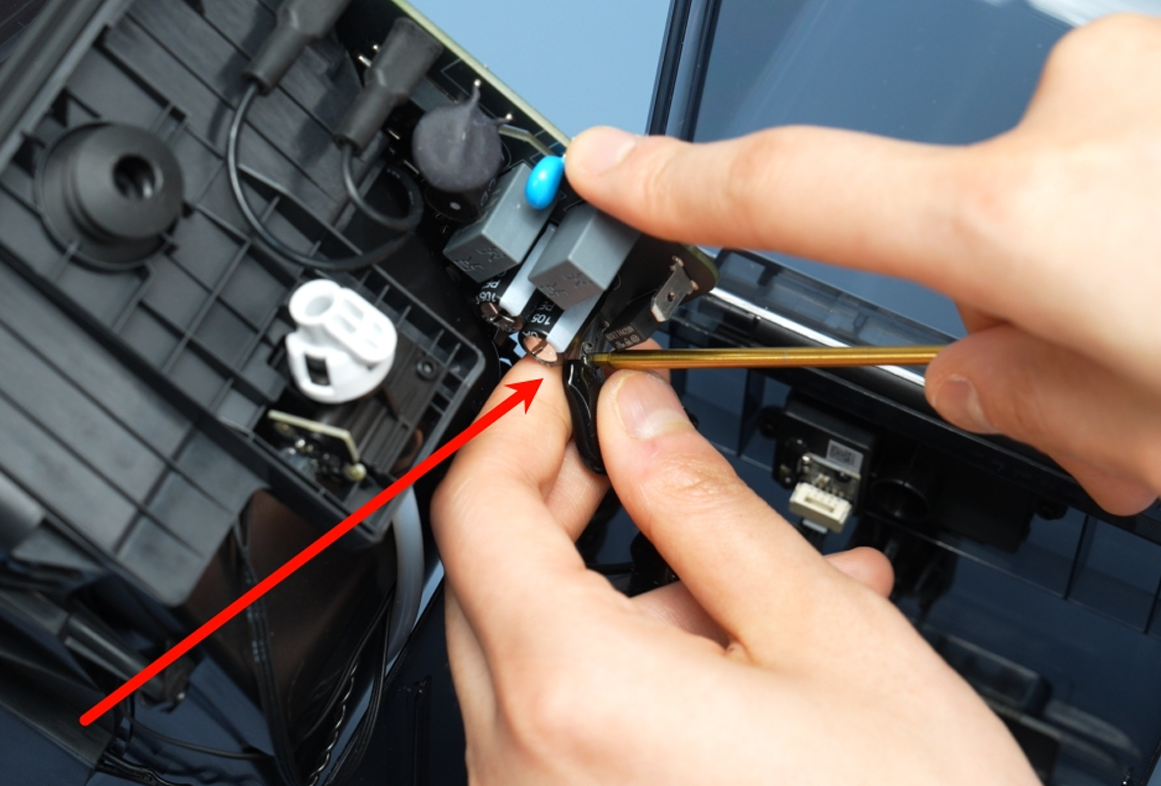

Paso 6: Desconectá el cable del calentador
Primero, presioná la traba para desbloquear el conector. Después, deslizá la aislación hacia abajo para dejar el conector a la vista. Mientras seguís presionando la traba, tirá suavemente del conector hacia afuera. A medida que
