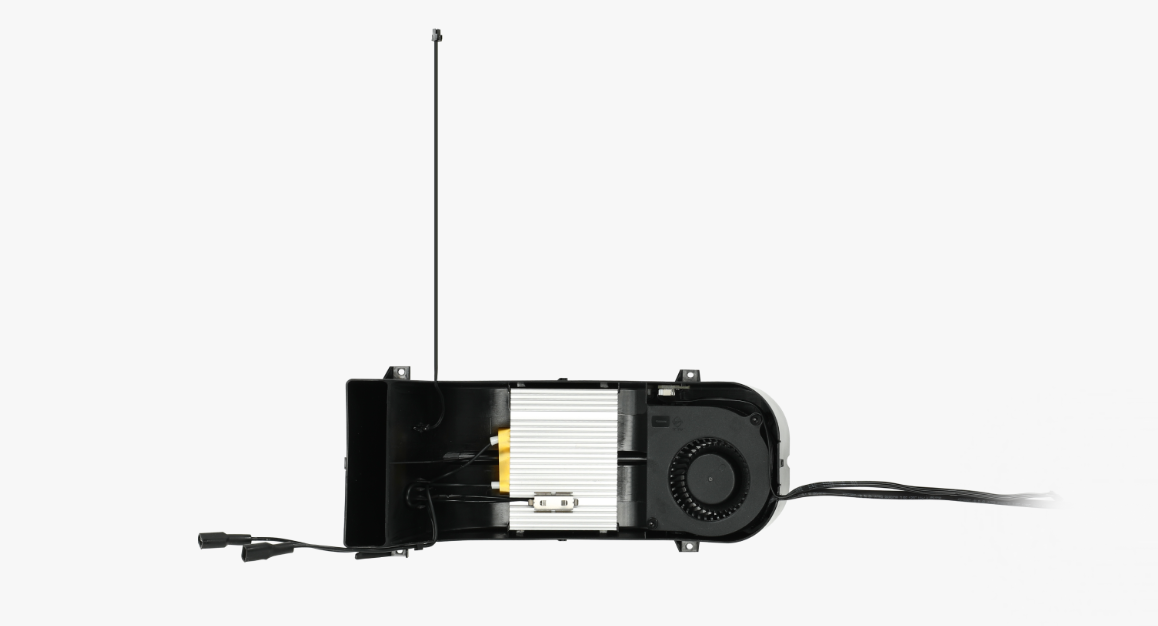

La unidad de calefacción del AMS HT está compuesta por un elemento calefactor, un ventilador y un sensor de temperatura NTC. Aprender a desarmar y armar esta unidad es clave para mantener tu equipo al día.
Cuándo usar esta guía
Usá esta guía cuando el elemento calefactor, el sensor de temperatura o el ventilador estén fallando. Es recomendable hacer este cambio si te lo indicó el Soporte Técnico de Bambu Lab.
Herramientas y materiales necesarios
- Destornillador Allen H1.5
- Destornillador Allen H2.0
Advertencia de seguridad y estado de la máquina
¡ADVERTENCIA! Es clave apagar la impresora antes de hacer cualquier mantenimiento en la máquina y su electrónica, incluyendo los cables del cabezal. Dejarla prendida durante estas tareas puede provocar un cortocircuito, dañando más componentes electrónicos y generando un riesgo de seguridad.
Cuando hacés mantenimiento o troubleshooting, a veces tenés que desarmar algunas partes, incluido el hotend. Este proceso puede dejar expuestos cables y componentes que podrían hacer cortocircuito si se tocan entre sí o con otras piezas metálicas mientras la impresora sigue prendida. Esto puede arruinar la electrónica y causar problemas mayores.
Por eso, es fundamental apagar la impresora y desenchufarla de la corriente antes de meter mano. Así evitás cortocircuitos y asegurás que el mantenimiento se haga de forma segura y efectiva.
Si tenés alguna duda sobre cómo seguir esta guía, abrí un ticket en nuestra página de soporte y te vamos a dar una mano lo más rápido posible.
Cómo sacar la unidad de calefacción vieja
Paso 1: Sacar el tubo PTFE de la parte trasera del AMS HT

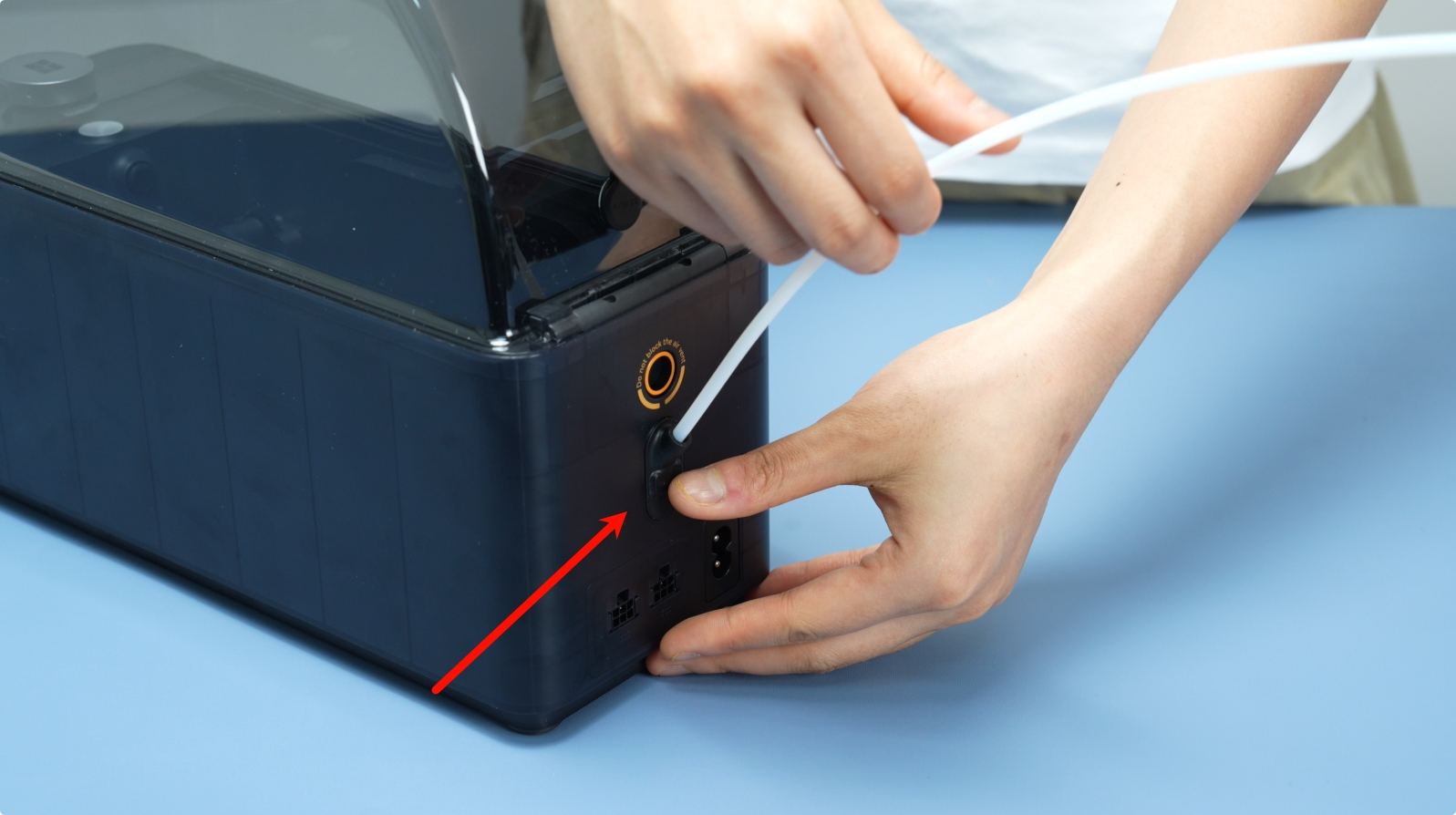

Presioná el acople, soltá el botón en la parte de atrás del AMS HT para destrabarlo y tirá del tubo PTFE para sacarlo.
Paso 2: Retirar el marco central del AMS HT

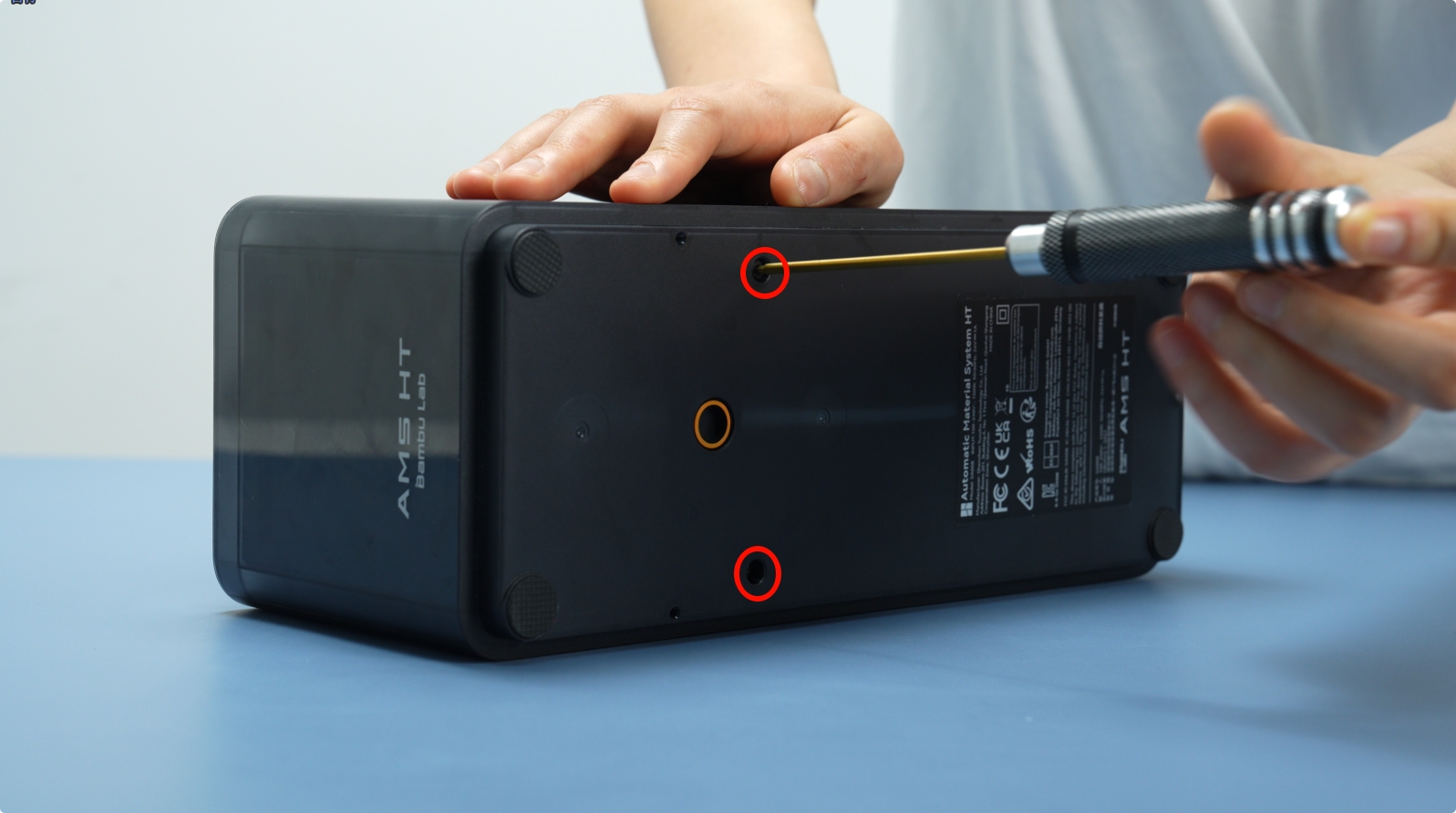

Primero, sacá los dos tornillos de abajo (BT3x8).

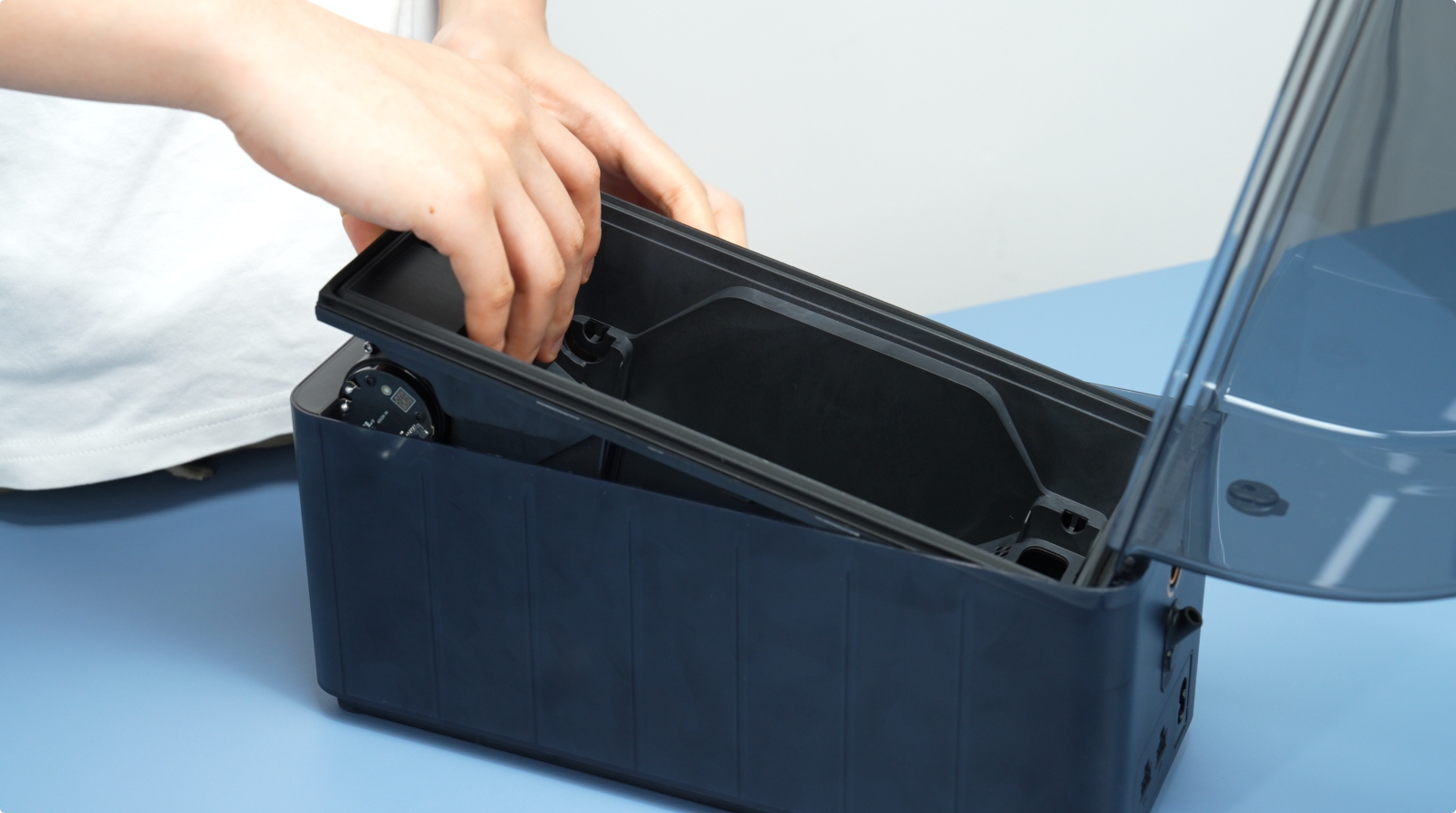

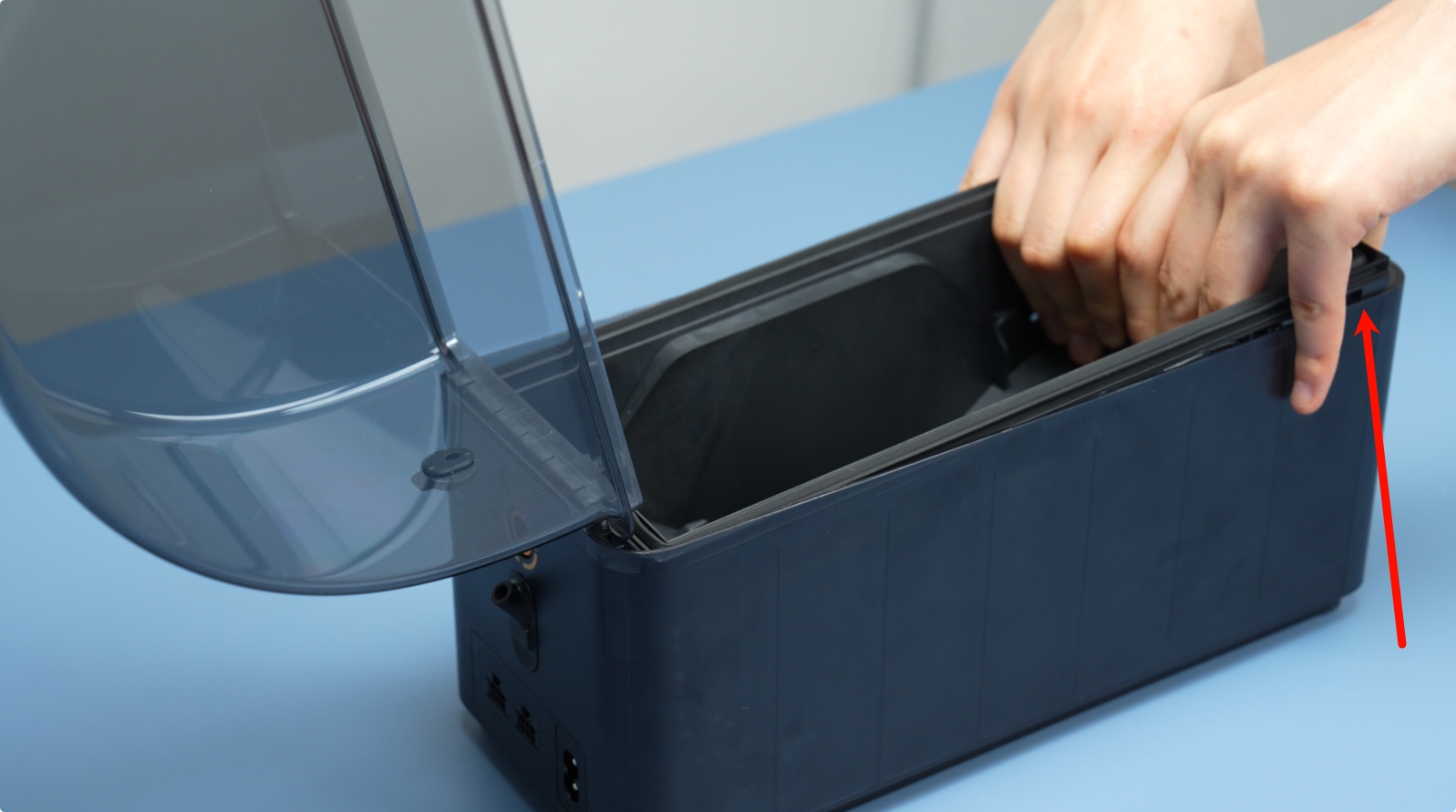

Después de sacar los tornillos, levantá con cuidado el ensamble del marco central hacia arriba.

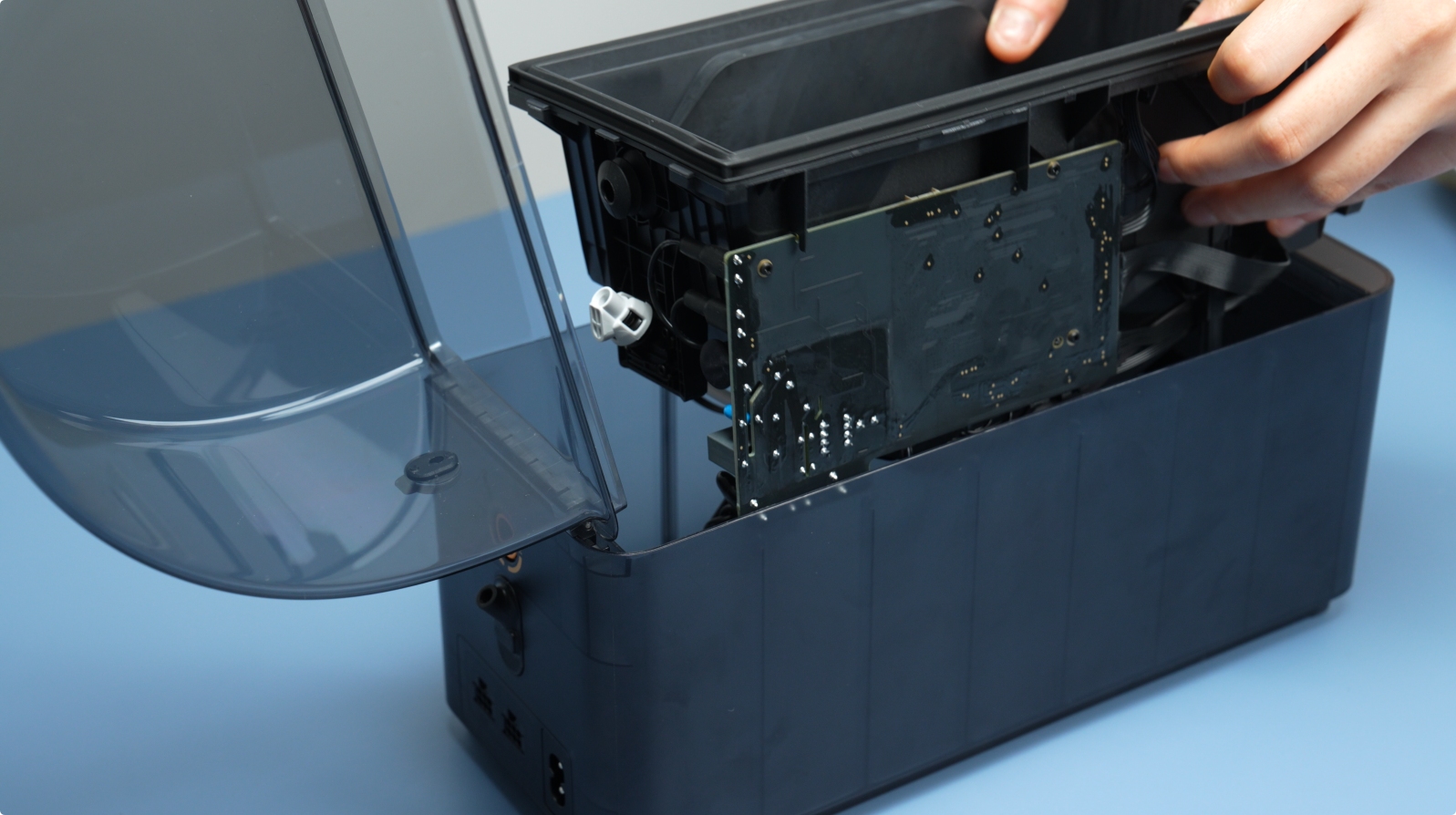

Una vez que se haga un hueco, seguí levantando el marco. No tires con fuerza porque los cables todavía están conectados.

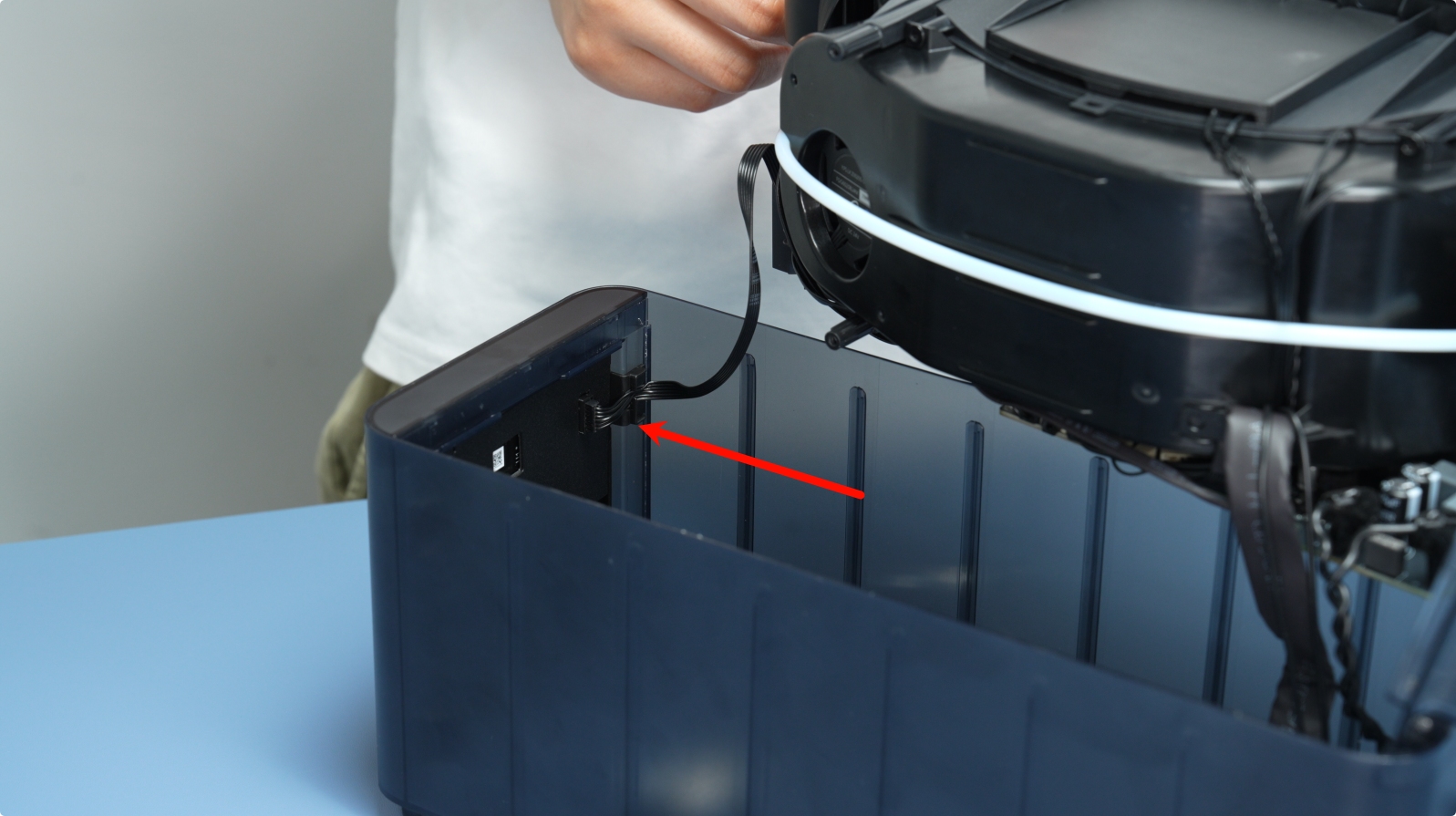

Destrabá el seguro y desconectá el cable de la pantalla frontal.

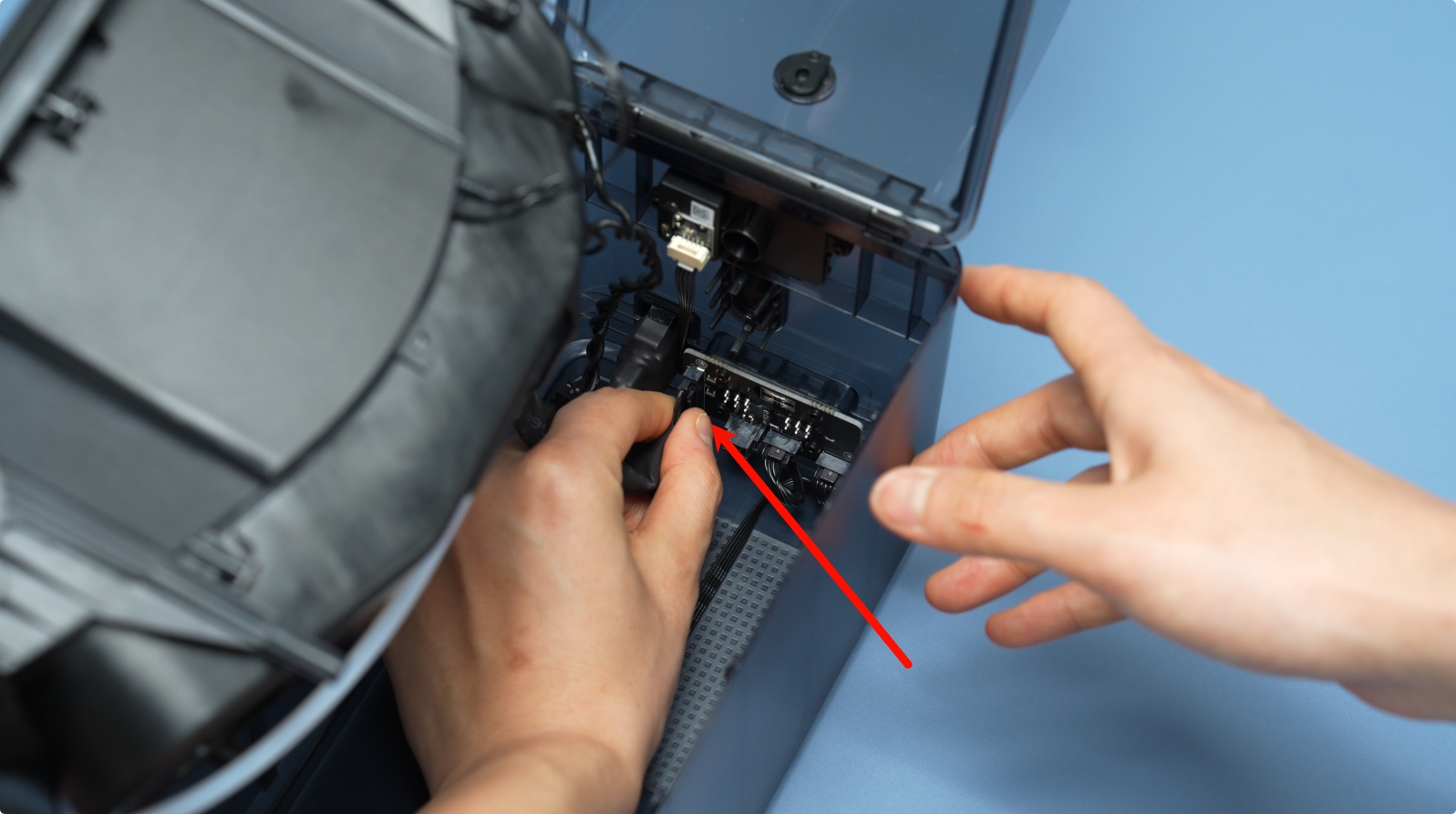

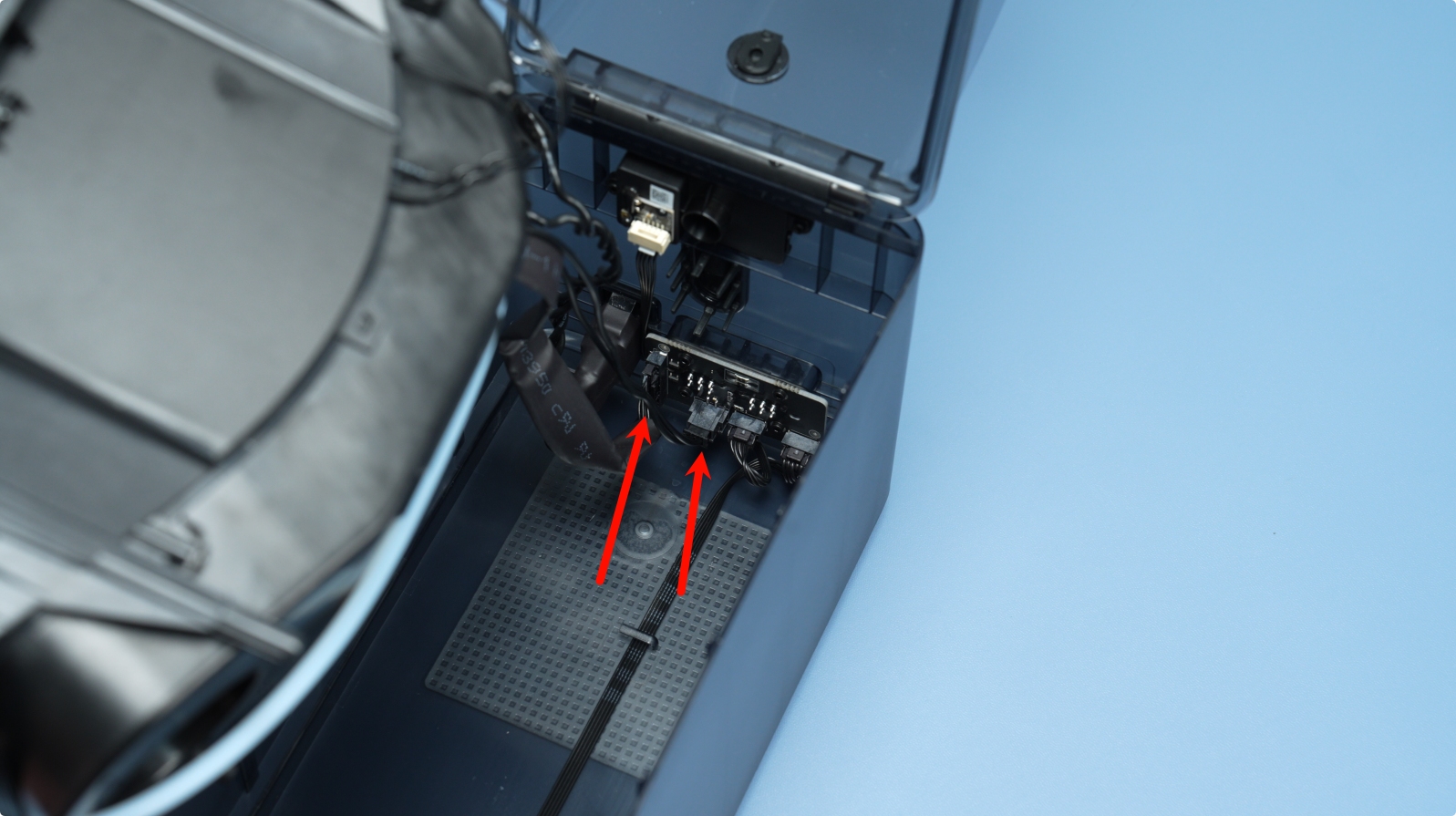

Después, desenchufá los cables de señal y de alimentación de la placa de potencia del AMS HT.

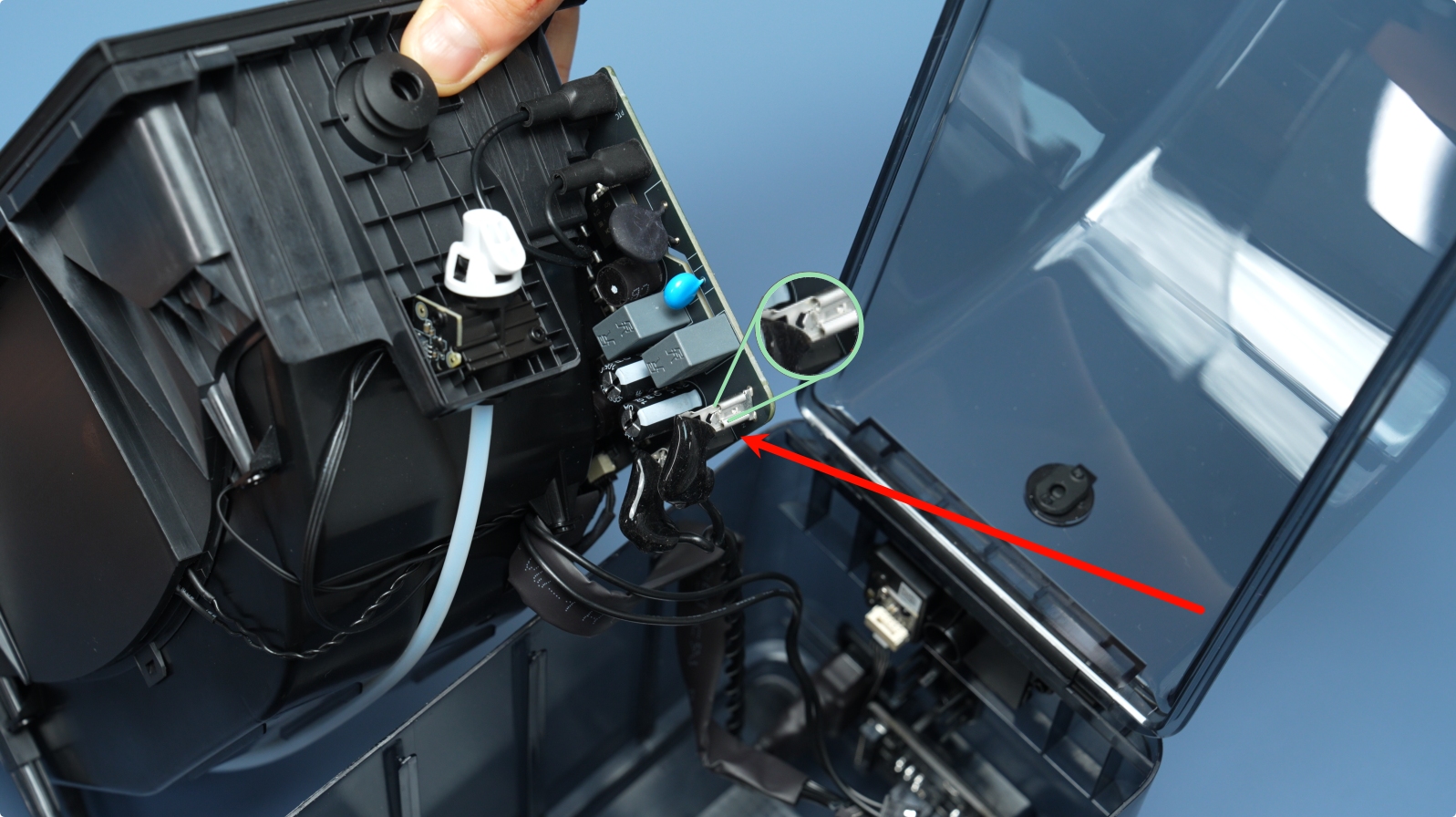

Sacá el cable que conecta el enchufe de corriente con la placa principal. Para hacerlo, retirá la cubierta aislante, presioná la traba y tirá del conector.
Paso 3: Desconectar los cables de la unidad de calefacción

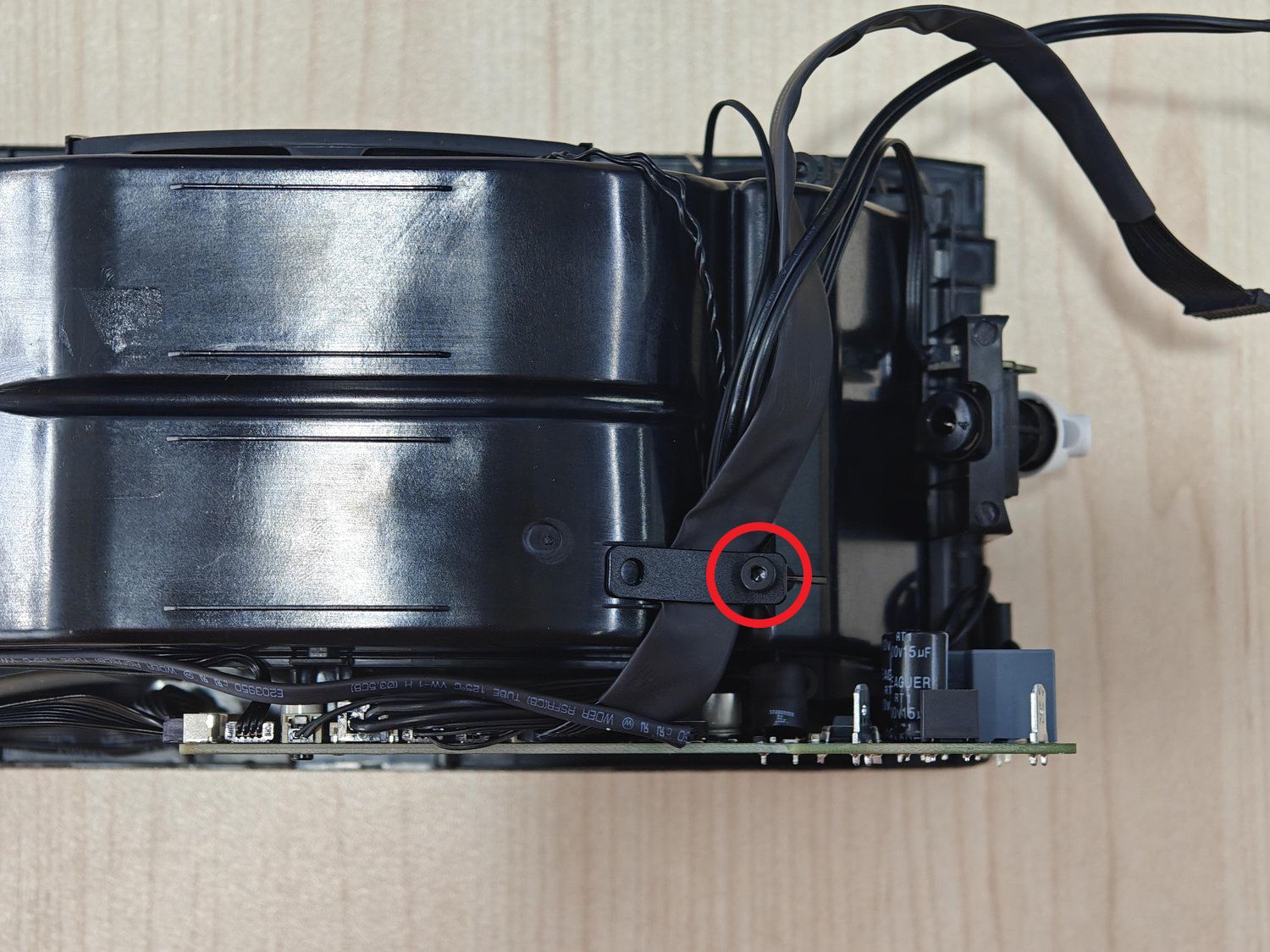

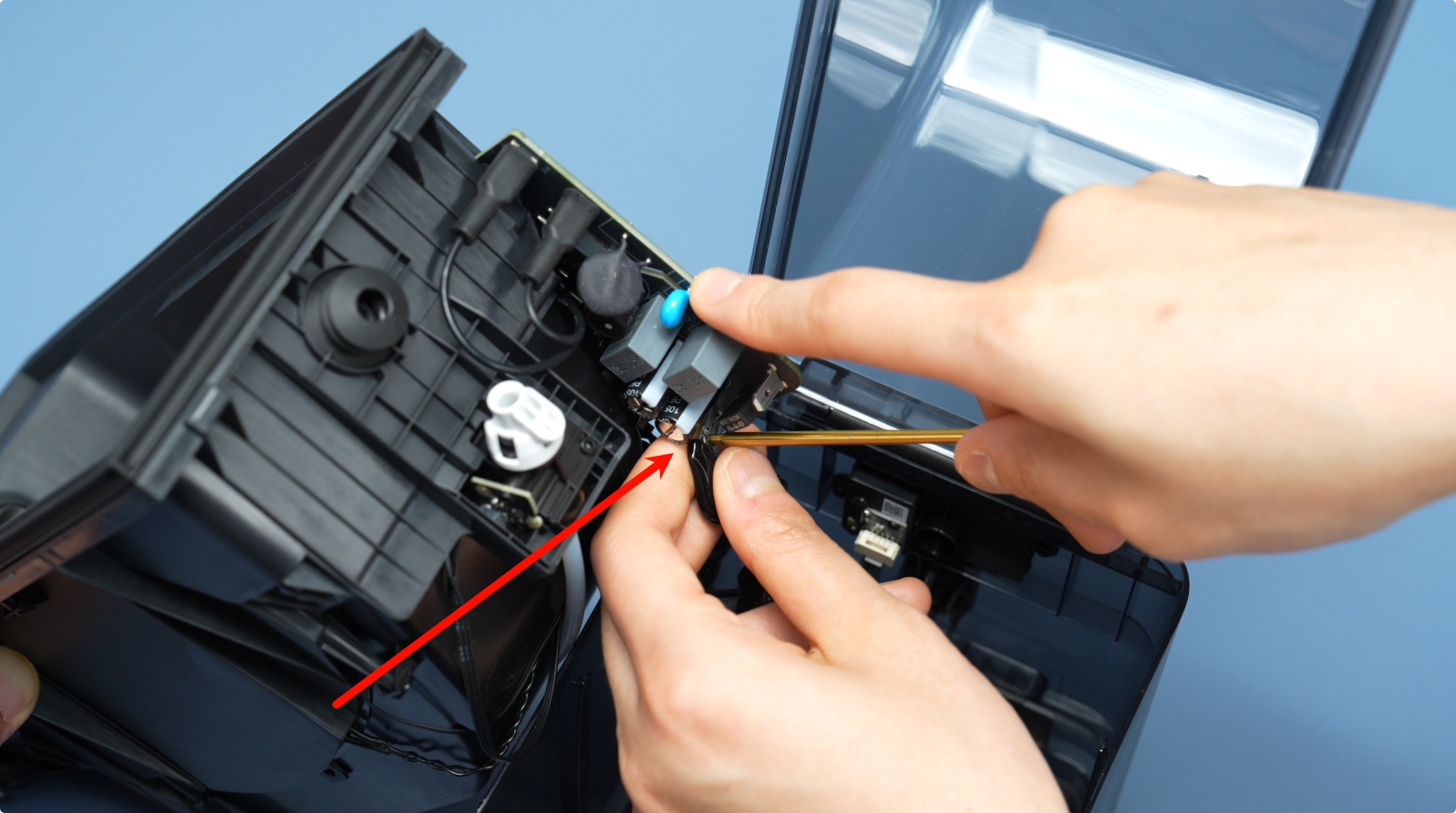

Sacá el tornillo BT3x5 de la abrazadera para aflojar y liberar los cables del componente de secado.
Después, desconectá los siguientes cables de la placa principal:
- Sensor de temperatura y humedad
- Sensor termistor
- Ensamble del sensor Hall del alimentador
- Bobina RFID
- Ventilador de la unidad de calefacción
A continuación, desconectá el cable de la unidad de calefacción que está en el costado de la placa principal. Fijate de sacar primero la cubierta aislante, presioná la traba y desenchufá el cable con cuidado.
Paso 4: Sacar la unidad de calefacción
Para sacar la unidad de calefacción, tenés que mover un poco la placa principal. Aflojá los tres tornillos de la placa (BT2x5) y deslizala para sacarla de su ranura.
Sacá los cuatro tornillos que sujetan la unidad de calefacción del AMS HT.
Usá un destornillador H1.5 para liberar los clips de fijación izquierdo y derecho, y por último retirá el componente de secado.
Cómo instalar la nueva unidad de calefacción del AMS HT
Paso 1: Posicionar bien la unidad de calefacción
Al empezar la instalación, alineá el lado del ventilador de la nueva unidad con los agujeros de ventilación del marco central.
Insertá la unidad de calefacción en diagonal desde la posición de salida del filamento del AMS HT.
Colocá los cuatro tornillos de la unidad (BT2x6) y ajustalos bien.
Paso 2: Conectar los cables de la unidad
Primero, conectá el cable de la unidad en el lado de la placa principal. Una vez enchufado, ponele la goma aislante. Nota: Acá no importa la polaridad.
Después, conectá los cinco cables en la parte de arriba de la placa principal. Son estos:
- Sensor de temperatura y humedad
- Sensor termistor
- Ensamble del sensor Hall del alimentador
- Bobina RFID
- Ventilador de la unidad de calefacción
Deslizá la placa principal en su ranura y asegurala con los tres tornillos BT2x5.
Después de conectar los cables, te toca acomodarlos. Para eso, primero poné los cuatro cables más finos en la parte de abajo.
