Este documento te da la guía y las precauciones para armar y desarmar el AMS HT por completo. También podés fijarte acá en los procedimientos para cambiar componentes durante el desarme.

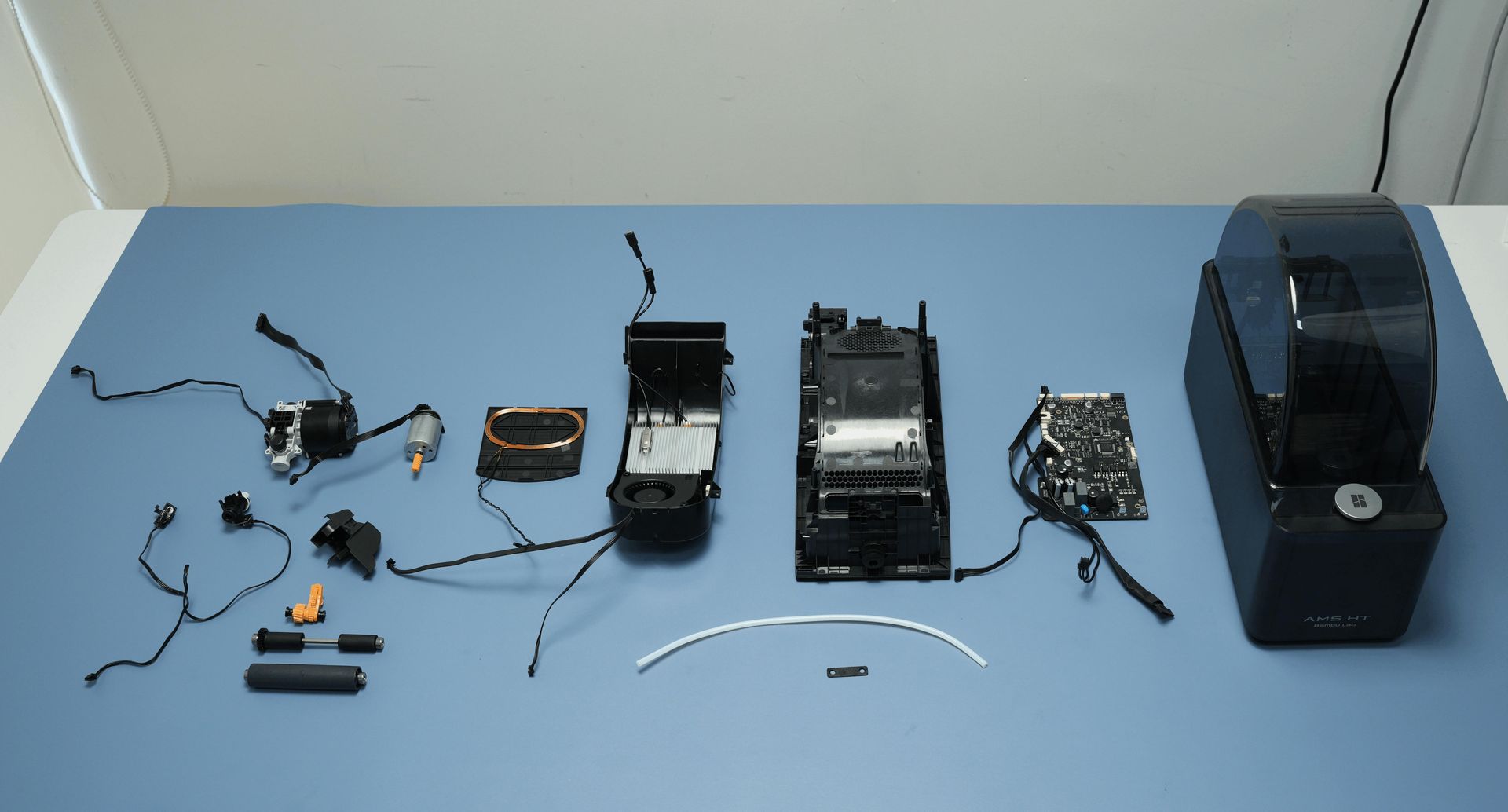

Lista de componentes
- Marco principal del AMS HT
- Unidad de calentamiento del AMS HT
- Unidad de entrada de aire del AMS HT
- Unidad de la tapa inferior del AMS HT
- Placa principal del AMS HT
- Conector de alimentación del AMS HT
- Tapa superior del AMS HT
- Placa de alimentación del AMS HT
- Ensamblaje del eje de soporte conducido del AMS HT
- Pantalla del AMS HT
- Ensamblaje del sensor Hall del alimentador
- Motor de asistencia interno 3520 del AMS
- Ensamblaje de retracción de filamento del AMS HT
- Ensamblaje del eje de soporte activo del AMS HT
- Bobina RFID del AMS HT
- Tubo de PTFE
- Paquete de cables del AMS HT (4 en 1)
- Sensor Hall de estado del AMS HT
- Unidad del alimentador del AMS HT
Herramientas y materiales necesarios
- Llave Allen H2.0
- Llave Allen H1.5
- 50 minutos
Advertencia de seguridad
Es clave que apagues la impresora antes de hacer cualquier trabajo de mantenimiento, incluyendo meter mano en la electrónica o en los cables del cabezal. Si hacés esto con la máquina prendida podés provocar un cortocircuito, dañar la electrónica y correr riesgos de seguridad.
Durante el mantenimiento o si estás buscando el origen de un problema, capaz tengas que desarmar partes, incluyendo el hotend. Esto deja a la vista cables y componentes eléctricos que podrían hacer corto si tocan otros metales o componentes mientras la impresora sigue prendida. Esto te puede arruinar la electrónica de la impresora y traerte más dolores de cabeza.
Por eso, es importantísimo que apagues la impresora y la desenchufes de la corriente antes de hacer cualquier mantenimiento. Así evitás cortocircuitos o daños a la electrónica y te asegurás de laburar de forma segura. Si tenés alguna duda sobre cómo seguir esta guía, abrí un ticket en nuestra página de Soporte y vamos a hacer todo lo posible para responderte rápido y darte una mano.
Guía de desarmado
1. Sacá el tubo de PTFE de la parte de atrás del AMS HT

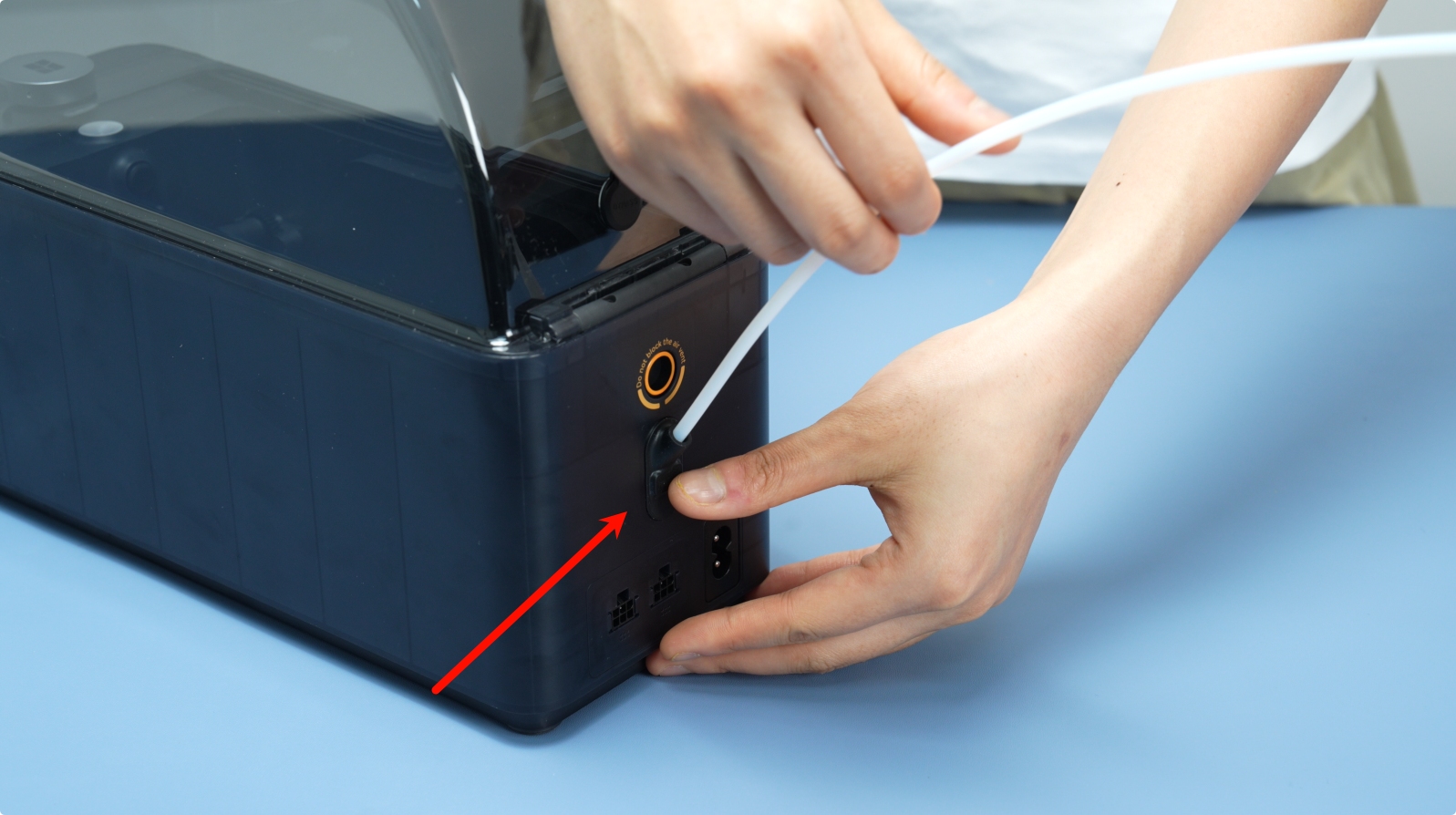

Apretá el botón para soltar el tubo de PTFE en la parte de atrás del AMS HT para destrabar el conector, y después tirá del tubo para sacarlo.
2. Sacá el marco principal del AMS HT

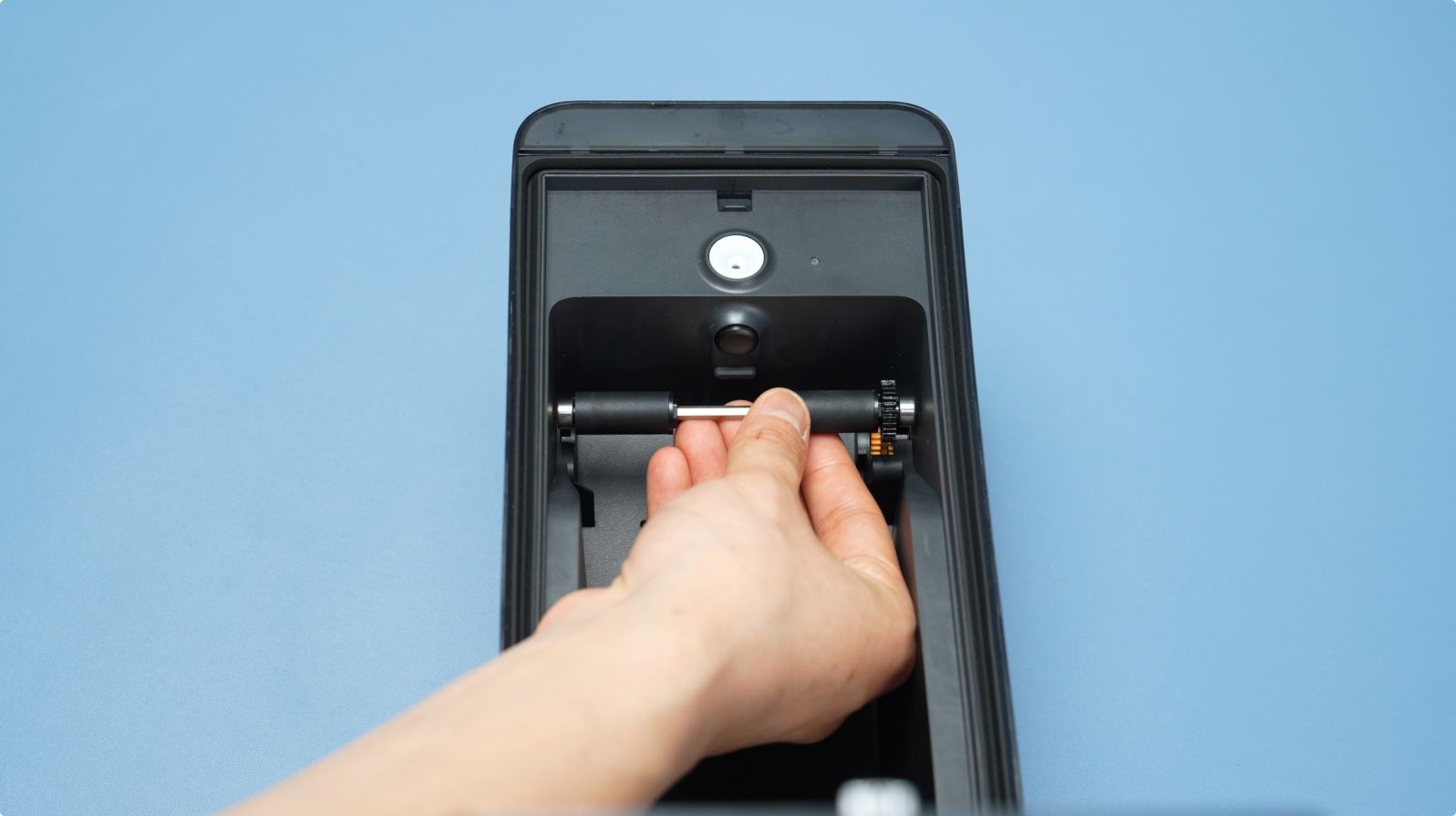

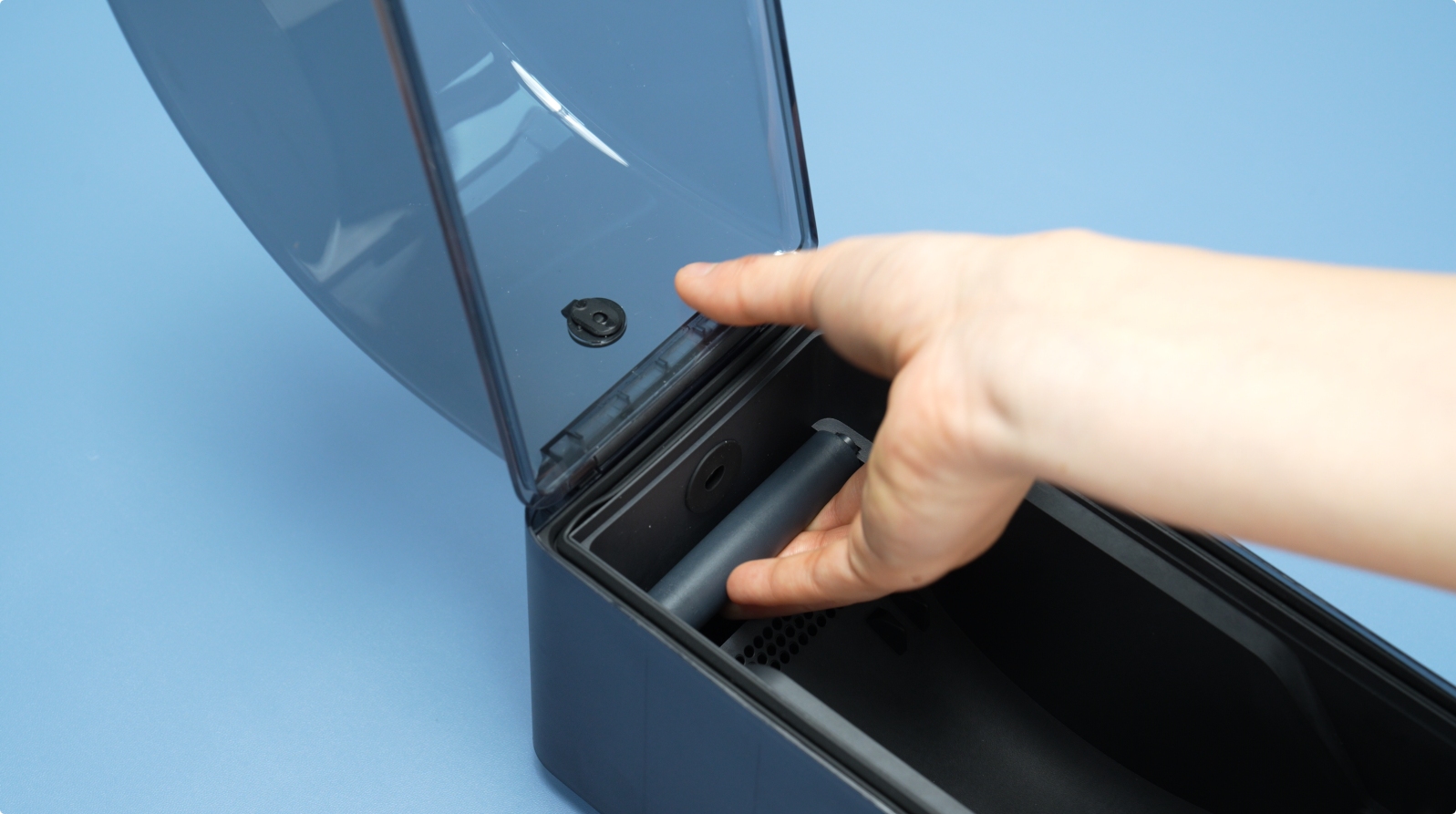

Primero, sacá el eje de soporte conducido y el eje de soporte activo de la ranura de material. Tené cuidado con los rodamientos de las dos puntas cuando saques las fundas de los mismos.

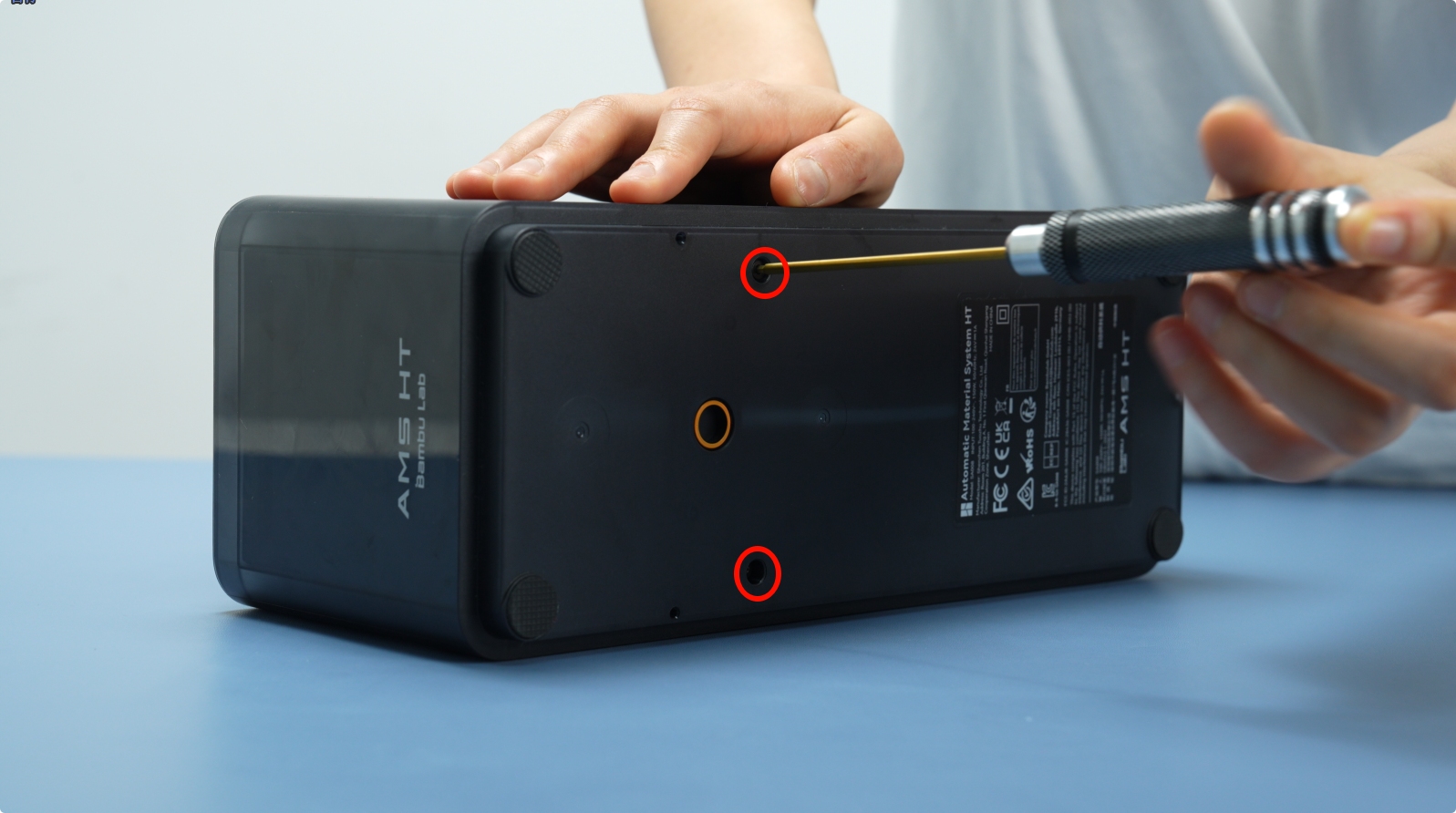

Sacá los dos tornillos de abajo (BT3×8).

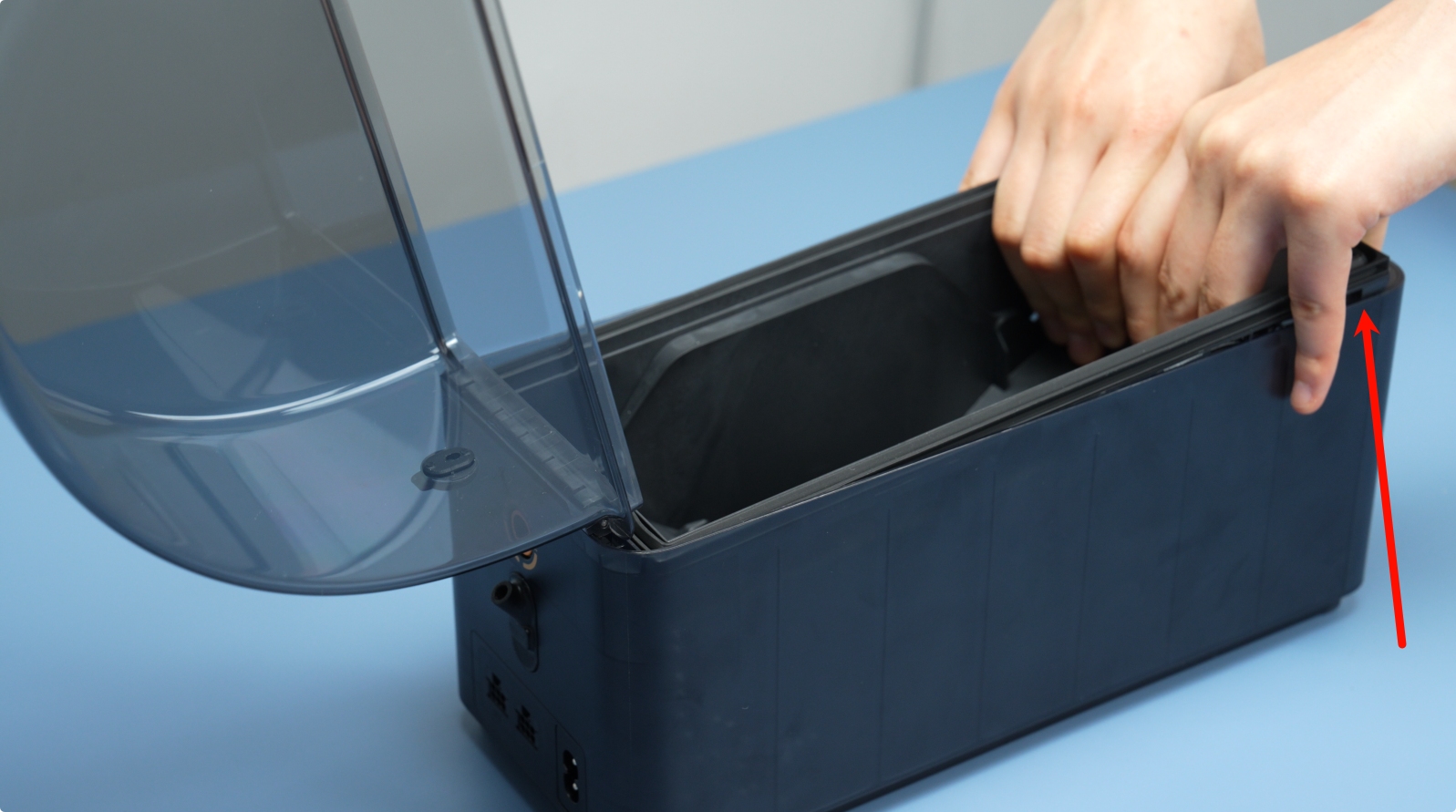

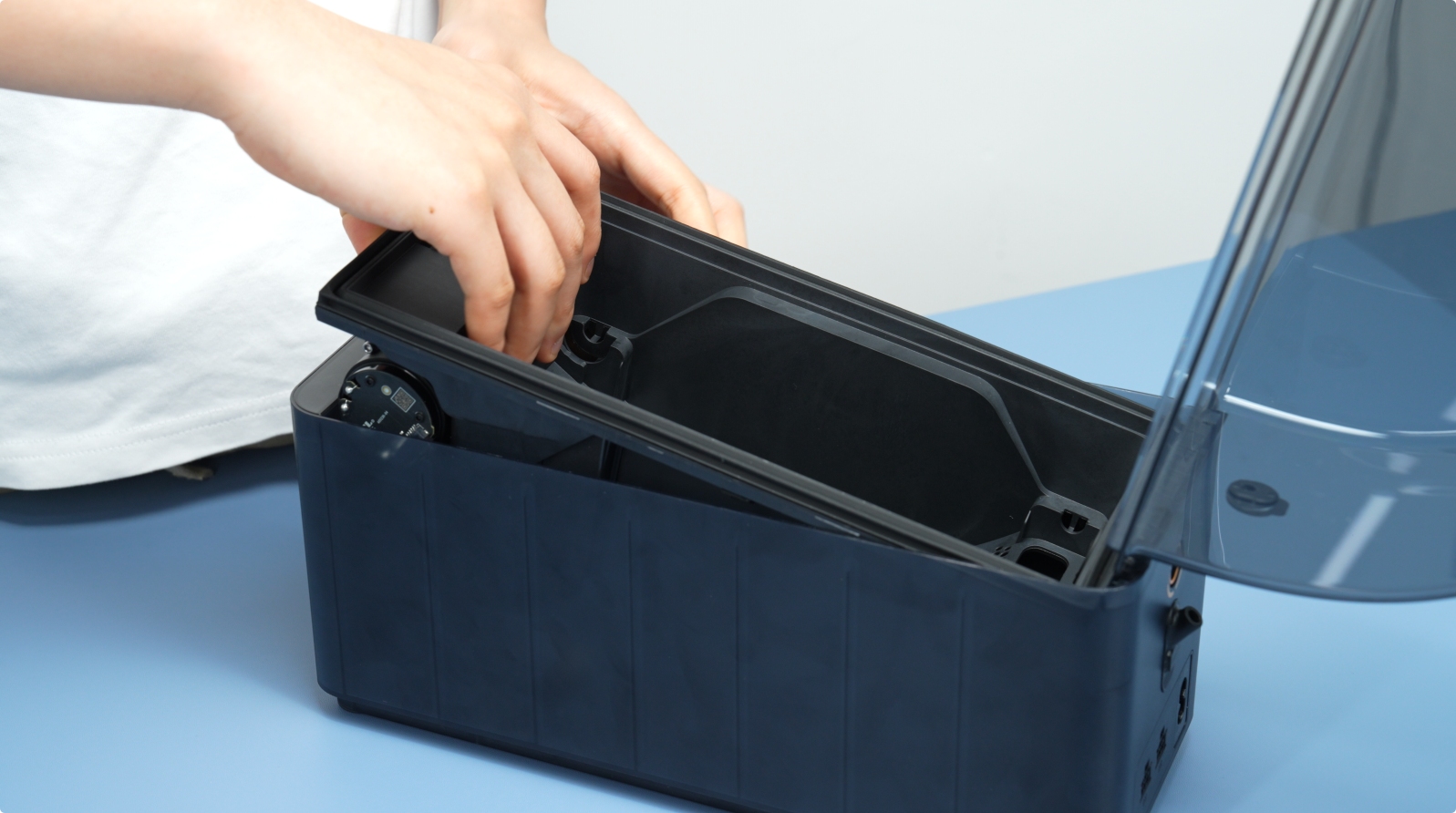

Levantá el ensamblaje del marco principal despacito para arriba.

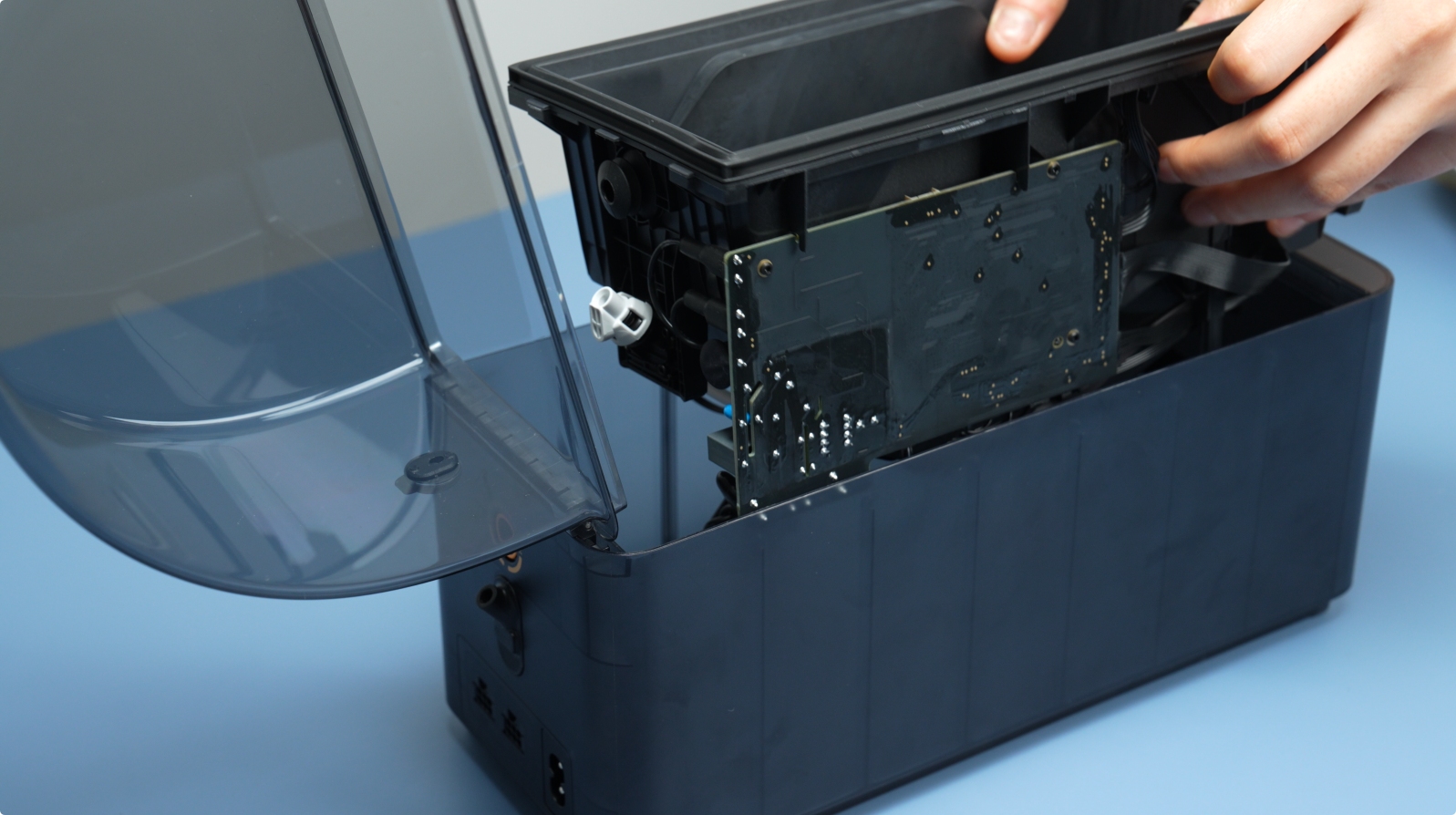

Después de hacerle un hueco, levantá el marco principal. Ojo: hay cables conectados, así que no tires a lo bestia.

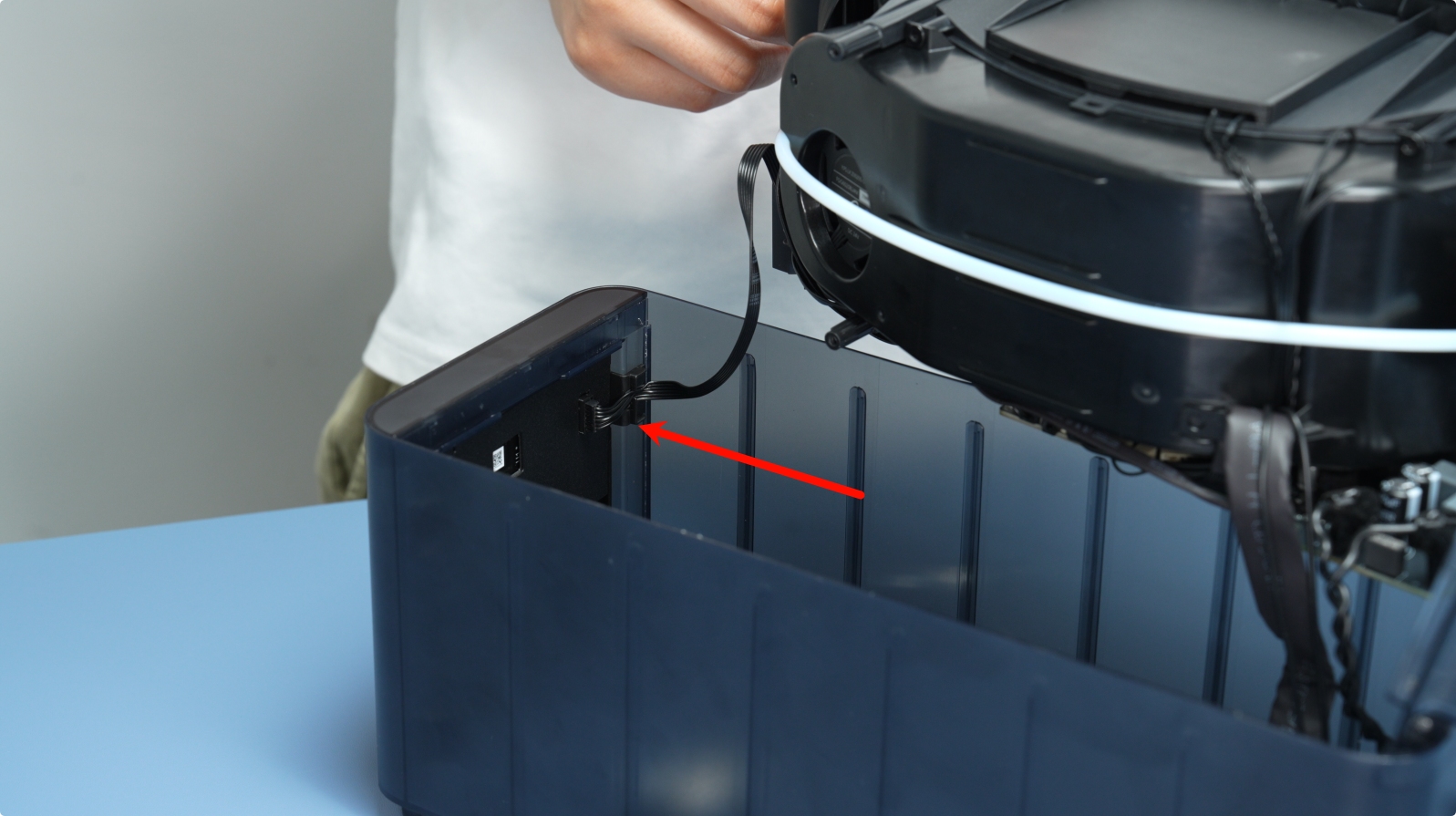

Destrabá el seguro del conector y desconectá el cable de la pantalla delantera.

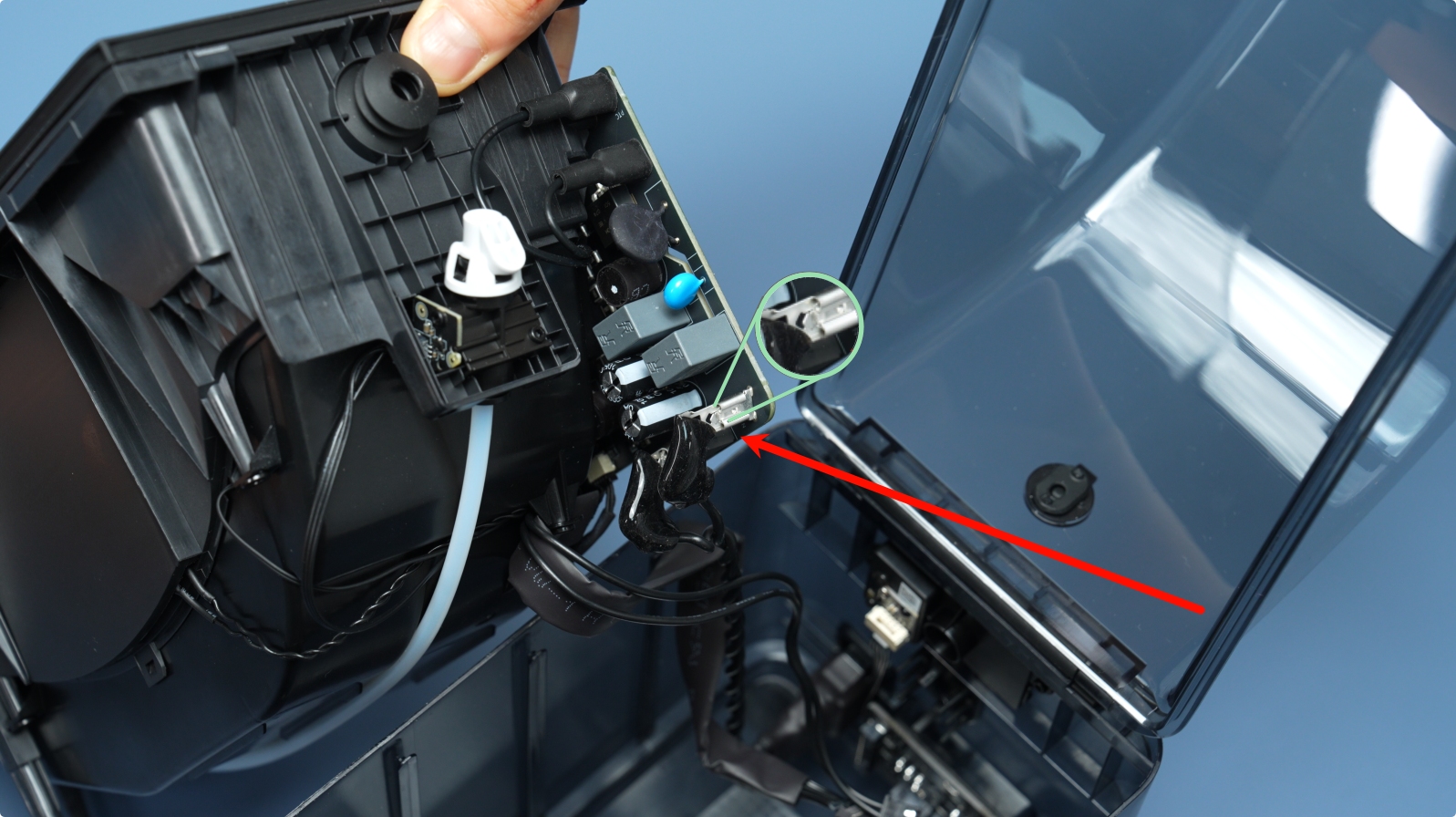

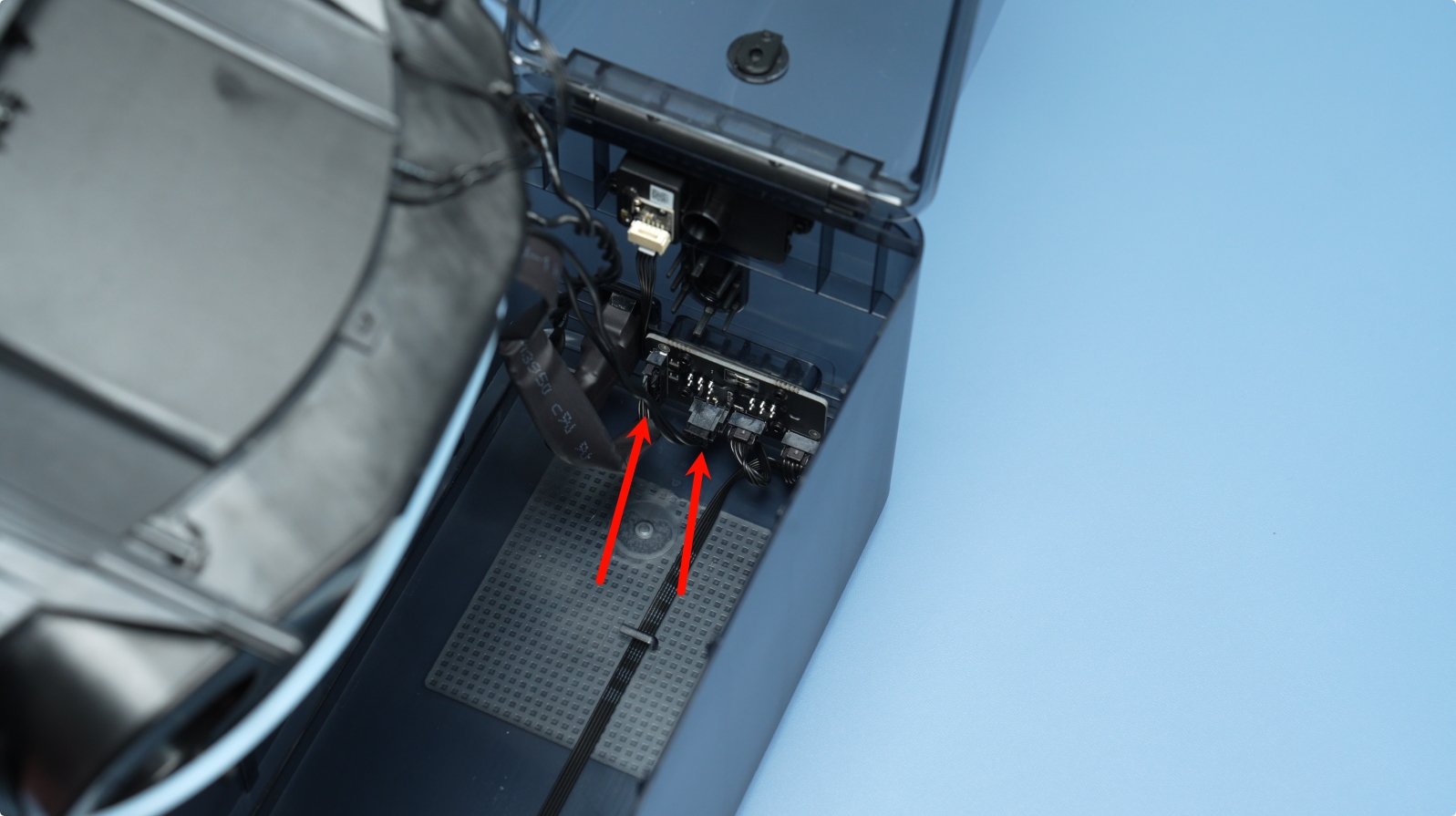

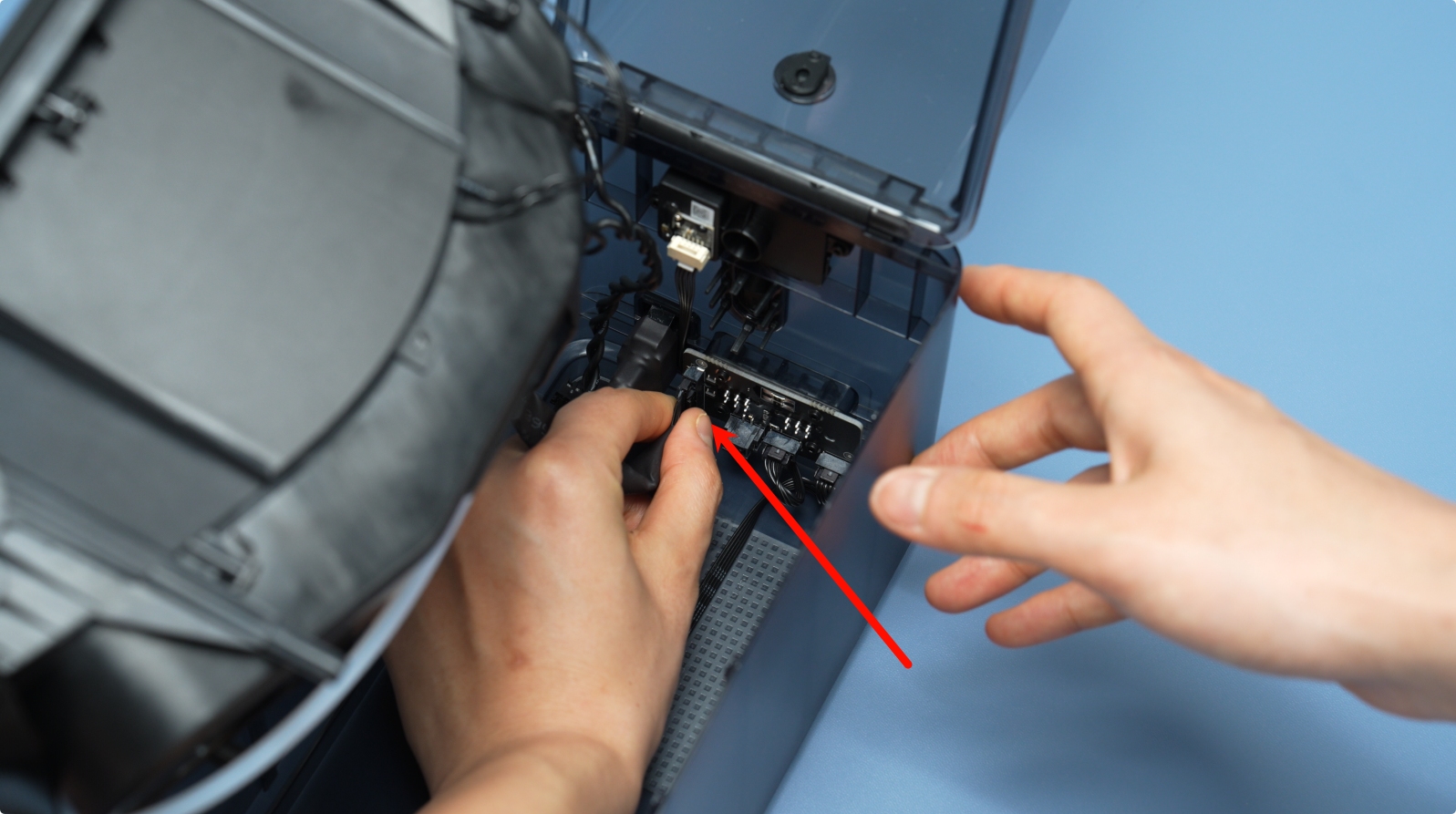

Después, desconectá los cables de señal y alimentación de la placa de alimentación del AMS HT.
Sacá el cable que va del conector de alimentación a la placa principal. Apretá la traba y sacá el conector.
3. Sacá la placa principal del AMS HT
Aflojá los tres tornillos de la placa principal (BT2×5) y deslizá la placa para sacarla de su ranura.
Desconectá los cuatro cables de la placa principal en orden.
Sacá los cinco cables de la parte de abajo.
Desconectá el cable del calentador; primero sacá la funda aislante, apretá la traba y después tirá del cable con cuidado.
Sacá el tornillo que la retiene (BT3×5) y retirá la placa principal.
4. Sacá la unidad del alimentador
Primero, sacá el tubo de PTFE que está entre el alimentador y la salida.
Sacá los cuatro tornillos del alimentador (BT2×8) y tirá de los cables para sacarlos de la canaleta.
Apretá el botón para soltar el material y empujá el alimentador para afuera.
Sacá los dos tornillos del motor del alimentador (M2.5×8).
Sacá el motor del alimentador y el engranaje de empuje, y asegurate de guardar bien el engranaje para no perderlo.
5. Sacá el ensamblaje de retracción de filamento
Sacá los dos tornillos de la tapa del brazo (BT2×5) y retirá la tapa.
Agarrá el ensamblaje del brazo de los dos lados y levantalo despacito.
Sacá los dos tornillos del motor de retracción (M3×5) y deslizá el motor para afuera.
6. Sacá el sensor Hall de estado de la tapa
Empujá
Guía de armado
- Instalá el ensamblaje de la pantalla
- Instalá el ensamblaje de la tapa superior
- Instalá la unidad de entrada de aire
- Instalá la placa de alimentación del AMS HT
- Instalá el conector de alimentación
- Instalá la unidad de calentamiento del AMS HT
- Instalá el ensamblaje del sensor Hall del alimentador
- Instalá la bobina RFID
- Instalá el sensor Hall de estado de la tapa
- Instalá el ensamblaje de retracción de filamento
- Instalá la unidad del alimentador
- Instalá la placa principal del AMS HT
- Instalá el marco principal del AMS HT
- Instalá los ejes de soporte activo y conducido
- Meté el tubo de PTFE en la parte de atrás del AMS HT
Apéndice
- Instalación de la silicona trasera del AMS HT
- Verificación funcional
- Notas finales
