Este artículo te da las instrucciones detalladas para cambiar la unidad del feeder del AMS HT.
Cuándo hacerlo
- La unidad del feeder está dañada.
- Te lo recomendó el soporte de Bambu Lab.
Herramientas y materiales necesarios
- Llave Allen H2.0
- Llave Allen H1.5

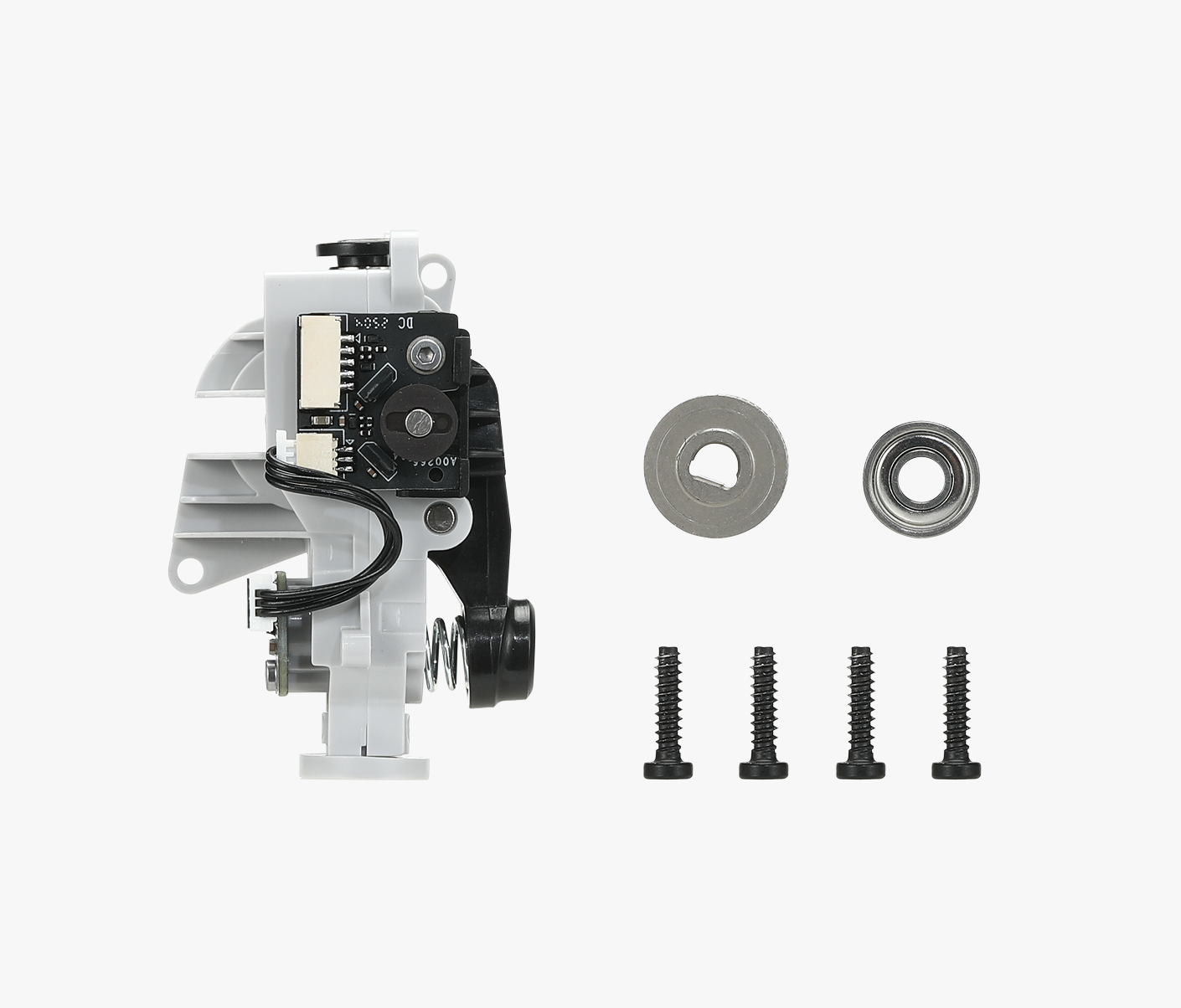

- Unidad del feeder del AMS HT *1
- Rueda de extrusión activa *1
- Rodamiento 692ZZ *1
- Tornillos BT2-8 *4
Advertencia de seguridad
Es fundamental que apagues la impresora antes de hacer cualquier trabajo de mantenimiento, incluyendo meter mano en la electrónica y los cables del cabezal. Si hacés esto con la impresora prendida, podés provocar un cortocircuito, arruinar la electrónica y correr riesgos de seguridad.
Durante el mantenimiento o si estás buscando una falla, capaz tengas que desarmar partes, incluyendo el hotend. Esto deja los cables y componentes eléctricos expuestos, y pueden hacer corto si se tocan entre sí, o si tocan otro metal o componente mientras la impresora está encendida. Esto puede dañar la electrónica de la impresora y traerte más dolores de cabeza.
Por eso, acordate siempre de apagar la impresora y desenchufarla antes de arrancar con el mantenimiento. Así evitás cortocircuitos y cuidás la electrónica. Si tenés dudas o alguna pregunta sobre esta guía, abrí un ticket en nuestra página de Soporte y vamos a hacer lo posible para responderte rápido y darte una mano.
Cómo sacar la unidad del feeder vieja

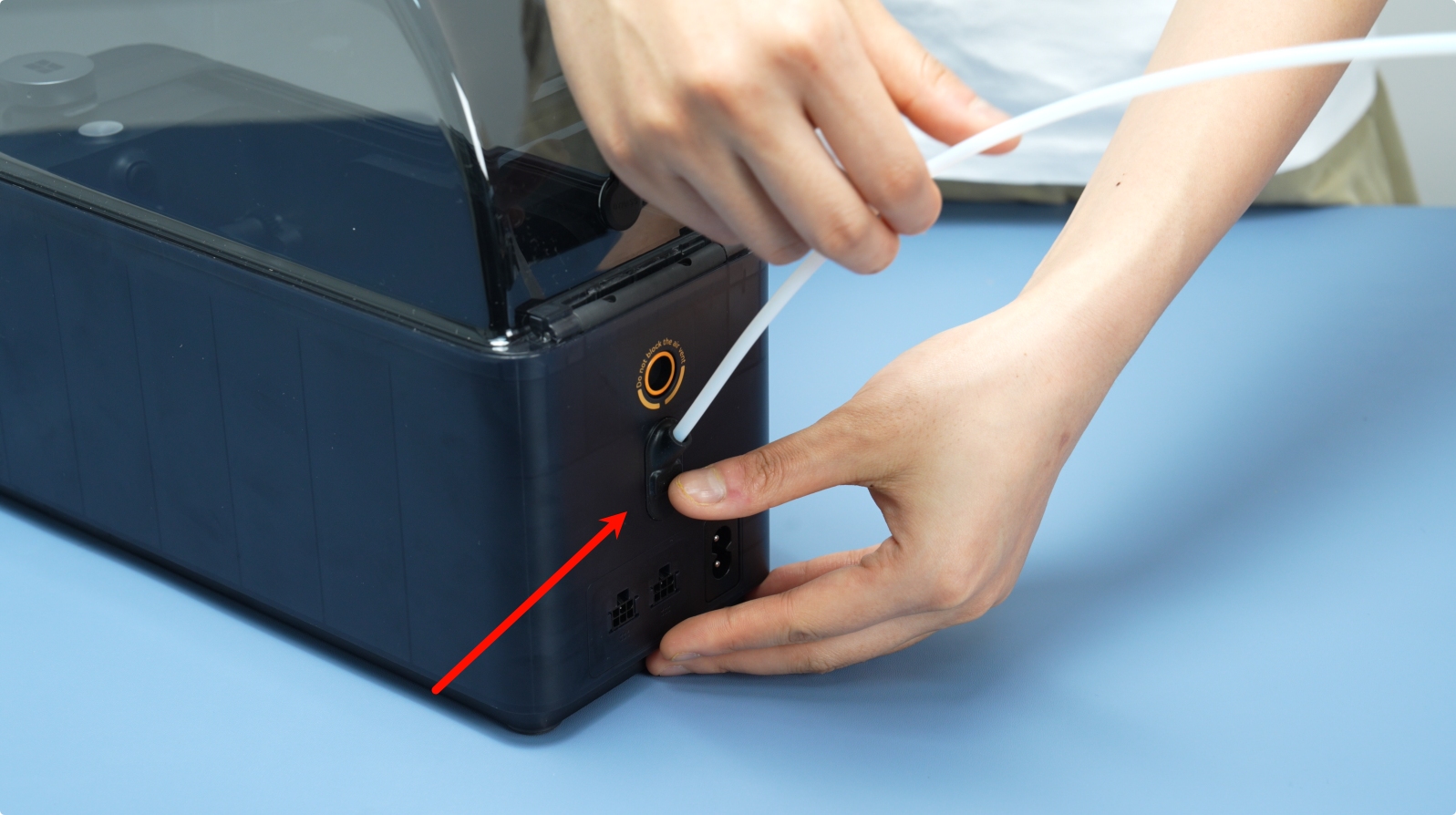

1. Sacá el tubo PTFE de la parte de atrás del AMS HT
Apretá el botón para liberar el tubo PTFE en la parte de atrás del AMS HT para destrabar el conector, y después tirá del tubo para sacarlo.
2. Sacá el marco principal del AMS HT

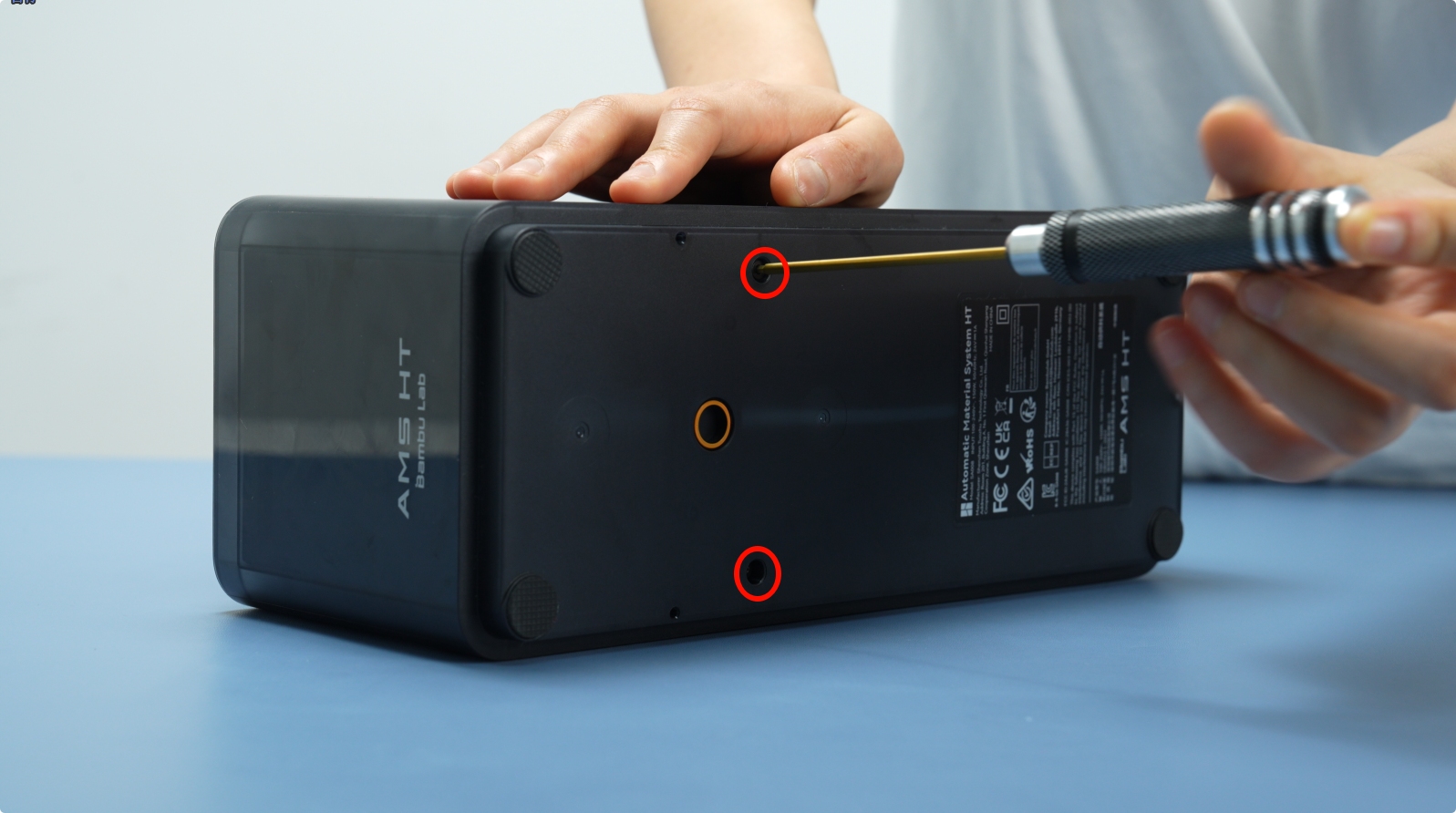

Sacá los dos tornillos de abajo (BT3*8).

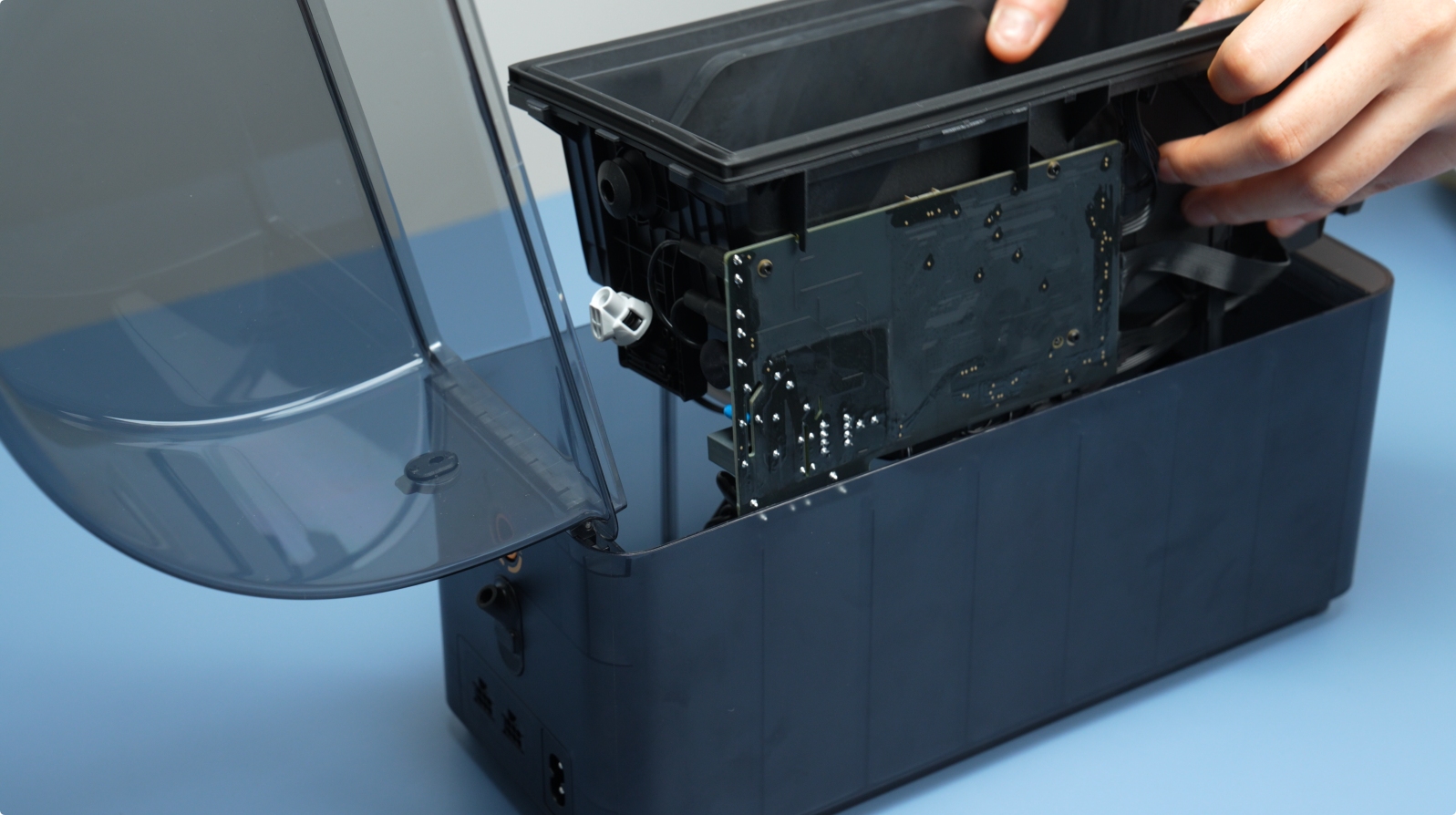

Después de sacar los tornillos, levantá despacio el marco principal hacia arriba.
Levantá el marco dejando un espacio, pero fijate que los cables siguen conectados, así que no pegues tirones.

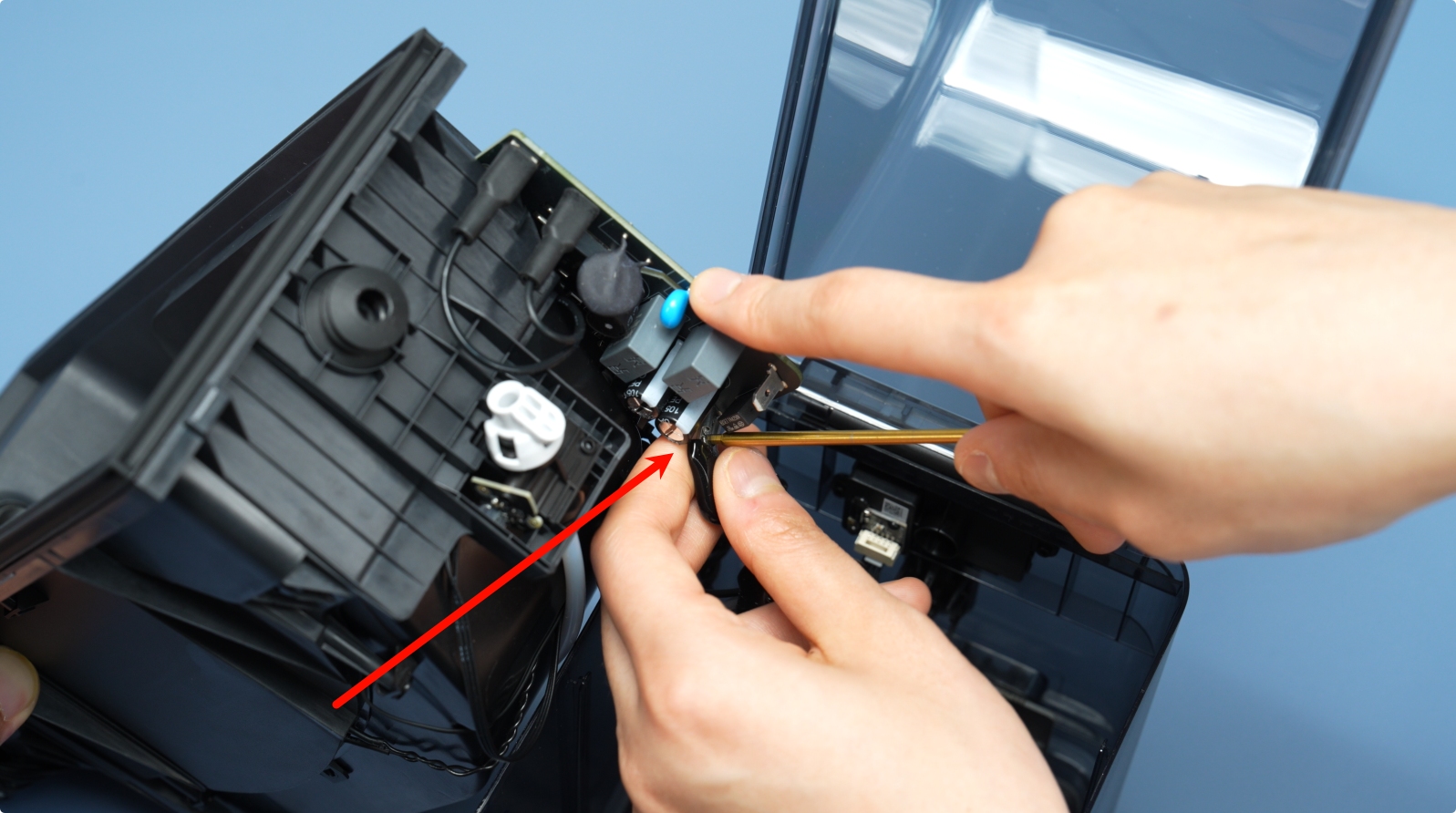

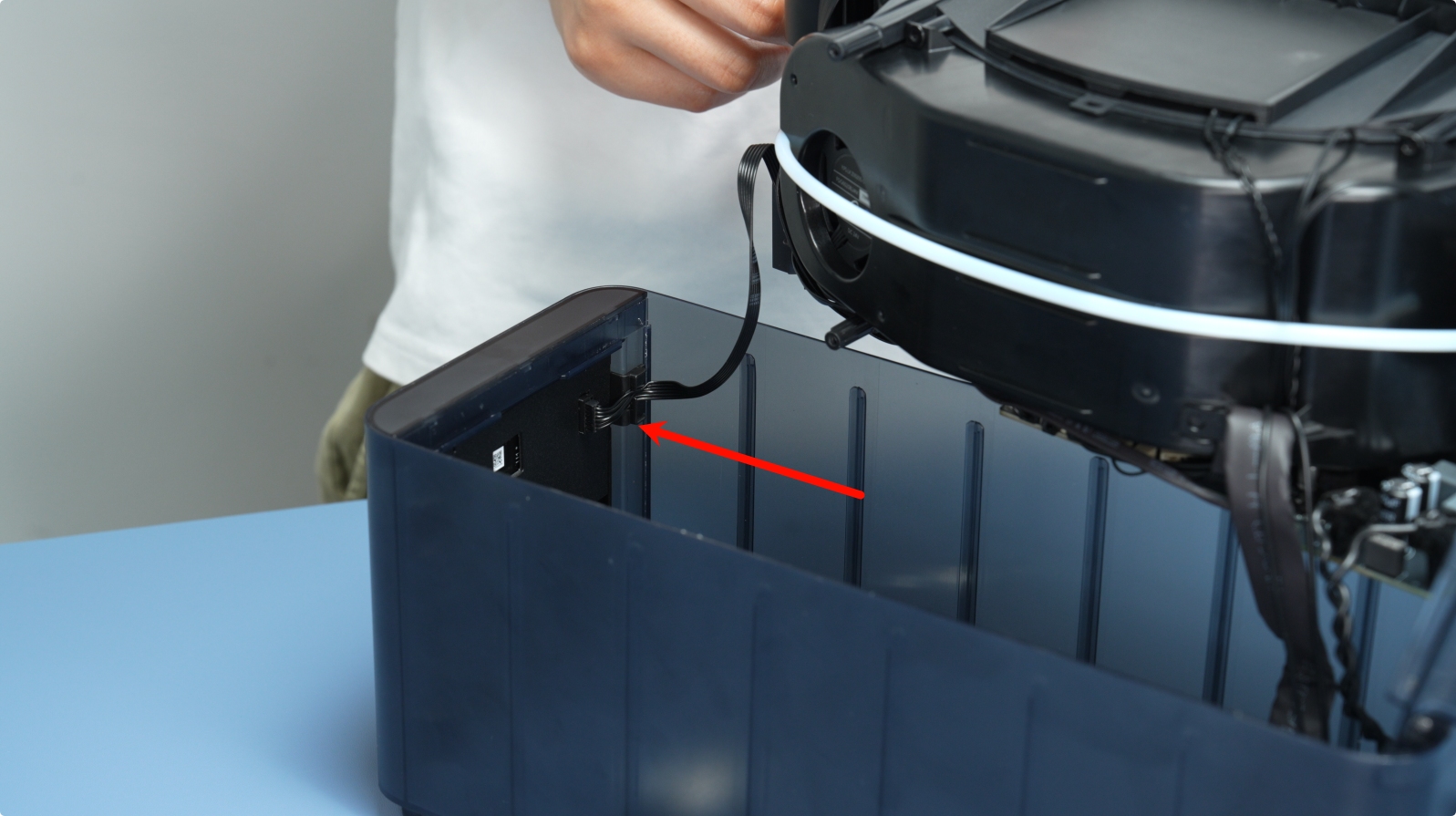

Destrabá el seguro del conector y desconectá el cable de la pantalla frontal. Después, desconectá los cables de señal y de energía de la placa de alimentación del AMS HT.

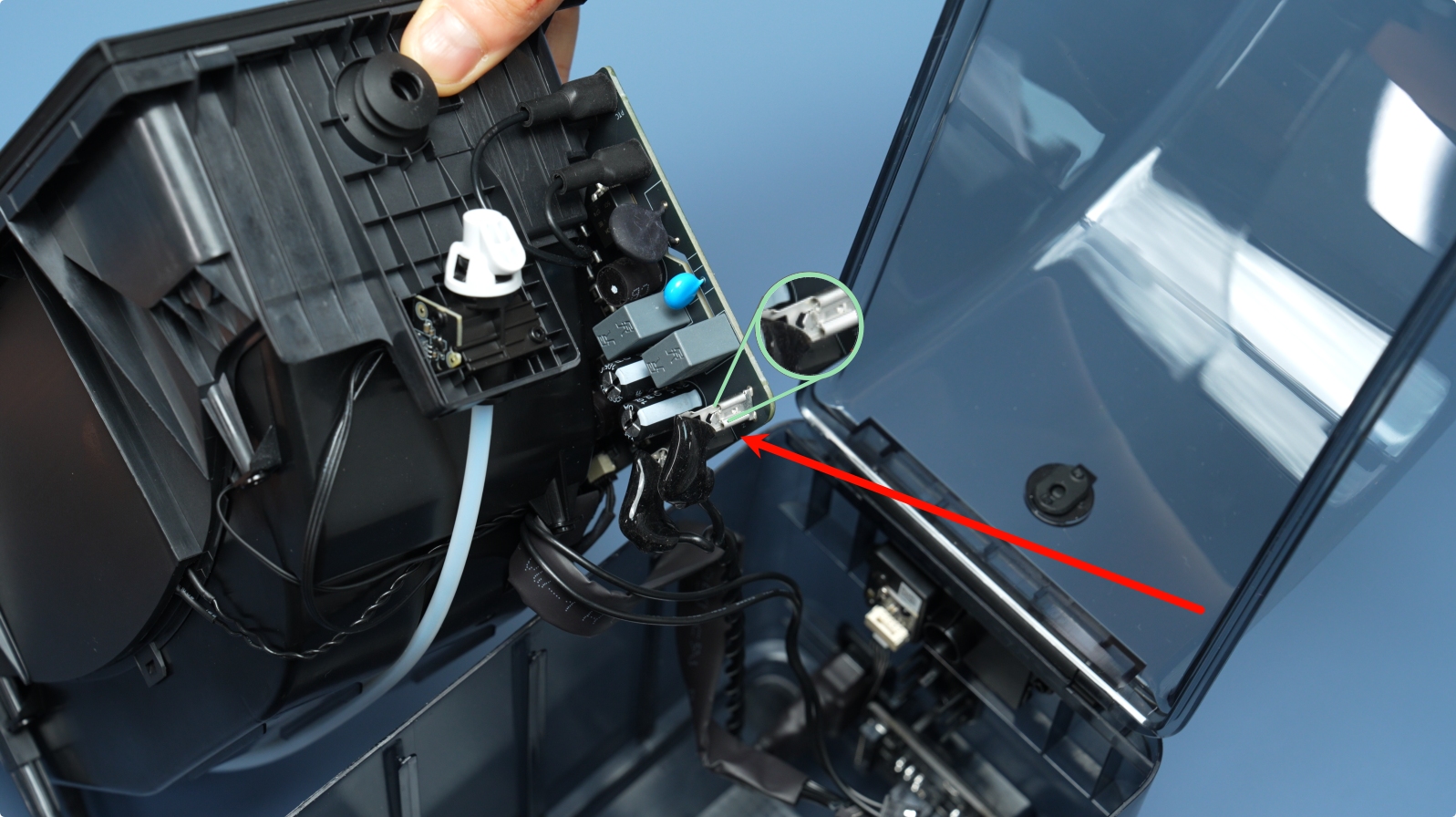

Sacá el cable que va del enchufe de corriente a la placa principal apretando la traba y tirando del conector junto con la funda de goma aislante.
3. Sacá la unidad del feeder
Sacá el tubo PTFE que une la unidad del feeder con la salida.
Desconectá el conector del sensor Hall (#3) y el conector del motor del feeder (#4) de la placa principal.

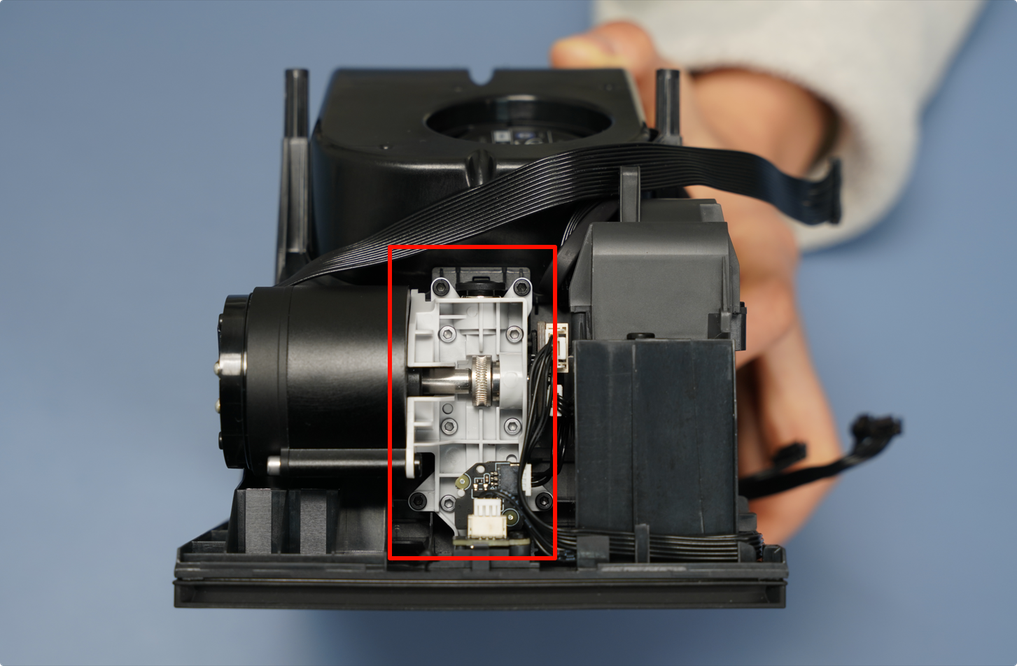

Sacá los cuatro tornillos (BT2*8) que agarran la unidad del feeder y sacá el cable de la ranura por donde va guiado. Cambiar la unidad del feeder no requiere que saques la placa principal.
Apretá el botón para soltar el filamento y empujá para sacar la unidad del feeder.
4. Sacá el motor del feeder
Sacá los dos tornillos (M2.5*8) que agarran el motor del feeder.
Sacá el motor del feeder y el engranaje de tracción. Asegurate de guardar el engranaje para no perderlo.
Cómo instalar la unidad del feeder nueva
1. Instalá el motor del feeder
Colocá el engranaje de tracción en el motor del feeder.
Meté el motor en la unidad del feeder, fijándote que el botón para soltar el filamento y el cable del motor queden apuntando para el mismo lado.
Asegurá el motor con los dos tornillos (M2.5*8).
2. Instalá la unidad del feeder
Colocá la unidad del feeder en el marco principal y agarrala con los cuatro tornillos (BT2*8).
Una vez instalada, acomodá los cables pasándolos por la ranura correspondiente.
Enchufá el cable del sensor Hall y el cable del motor del feeder en los conectores #3 y #4 de la placa principal, respectivamente.
Diagrama de conexión de la placa principal:
- Motor de retracción de filamento
- Sensor Hall del estado de la tapa
- Placa del odómetro
- Motor de asistencia interna 3520 del AMS
- Pantalla LCD
- Sensor de temperatura y humedad
- Termistor de la unidad de calentamiento
- Conector de energía de la placa principal
- Ensamble del sensor Hall del feeder
- Bobina RFID
- Conector de comunicación de la placa principal
- Ventilador de la unidad de calentamiento
- Entrada de CA de la placa principal
- Entrada de CA de la unidad de calentamiento
3. Instalá el marco principal del AMS HT
Conectá el tubo PTFE entre el feeder y la salida.

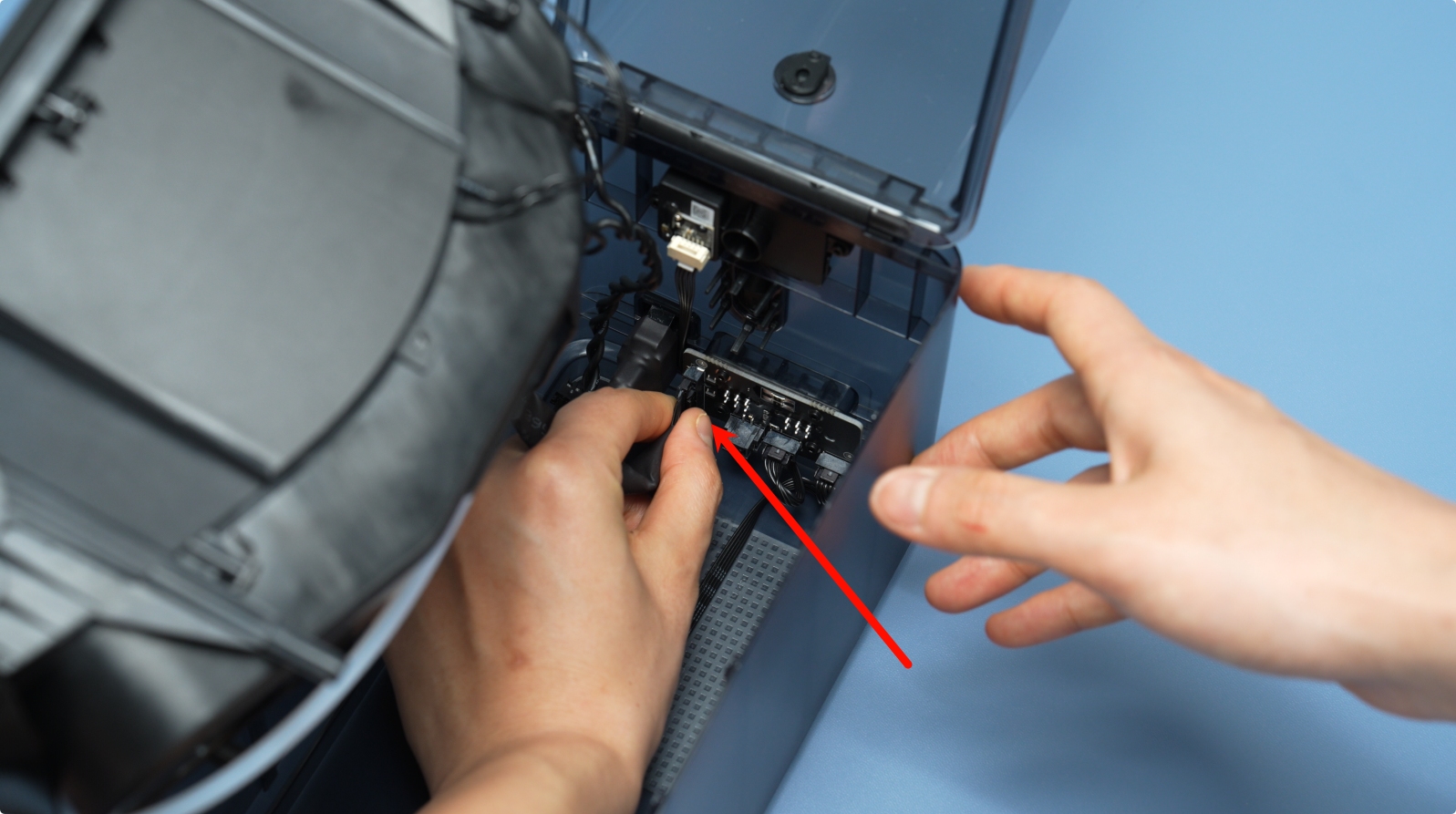

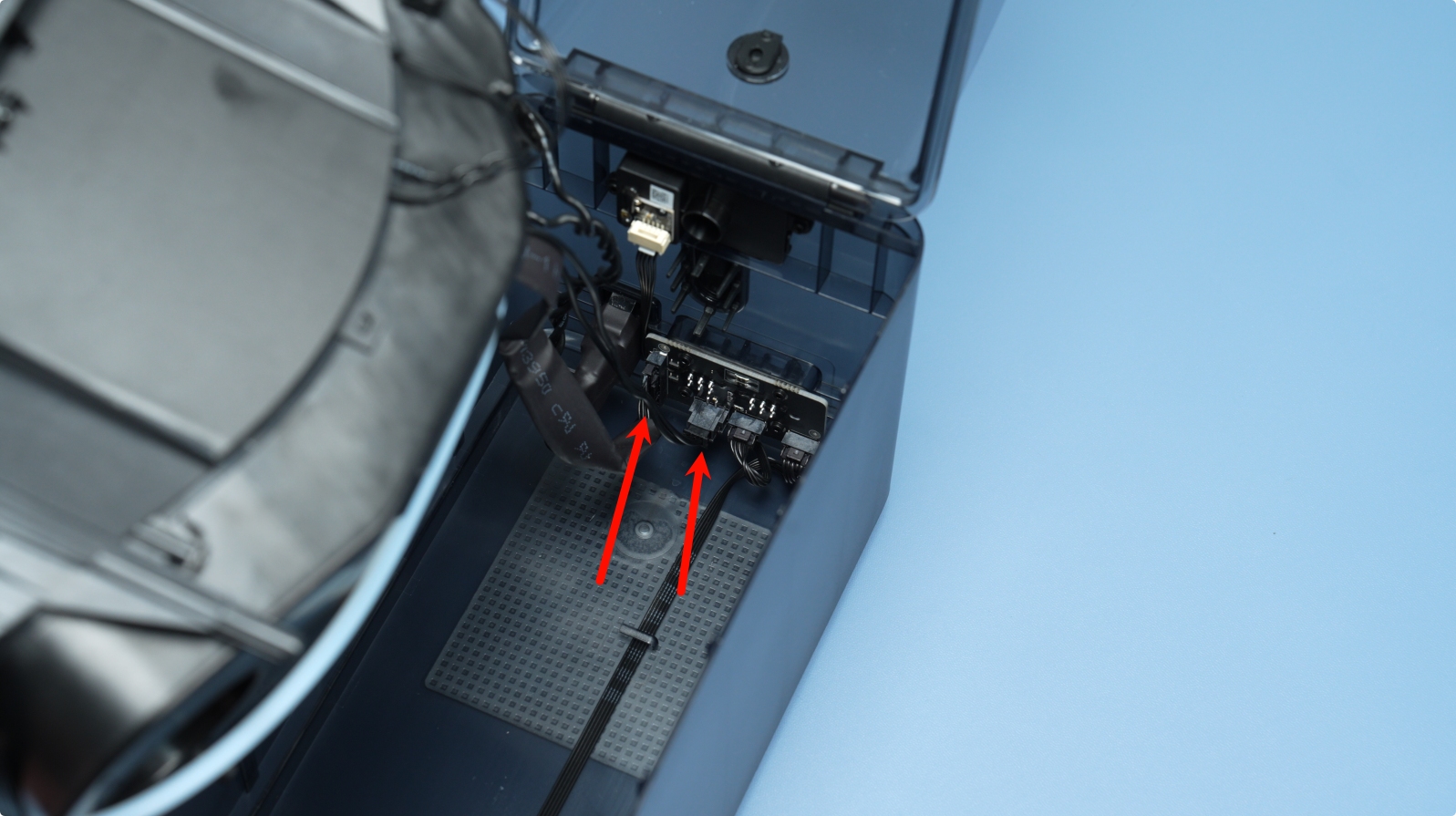

Conectá los cables en las posiciones 1 y 2 (la 1 es el cable de comunicación de 14 pines de la placa principal y la 2 es el cable de energía de 2 pines).
Enchufá el cable de corriente a la placa principal y ponele la funda de goma aislante.
Nota: La conexión acá no tiene polaridad (no distingue entre positivo y negativo).
Conectá el cable de la pantalla frontal del AMS HT y fijate que quede bien acomodado en su ranura.

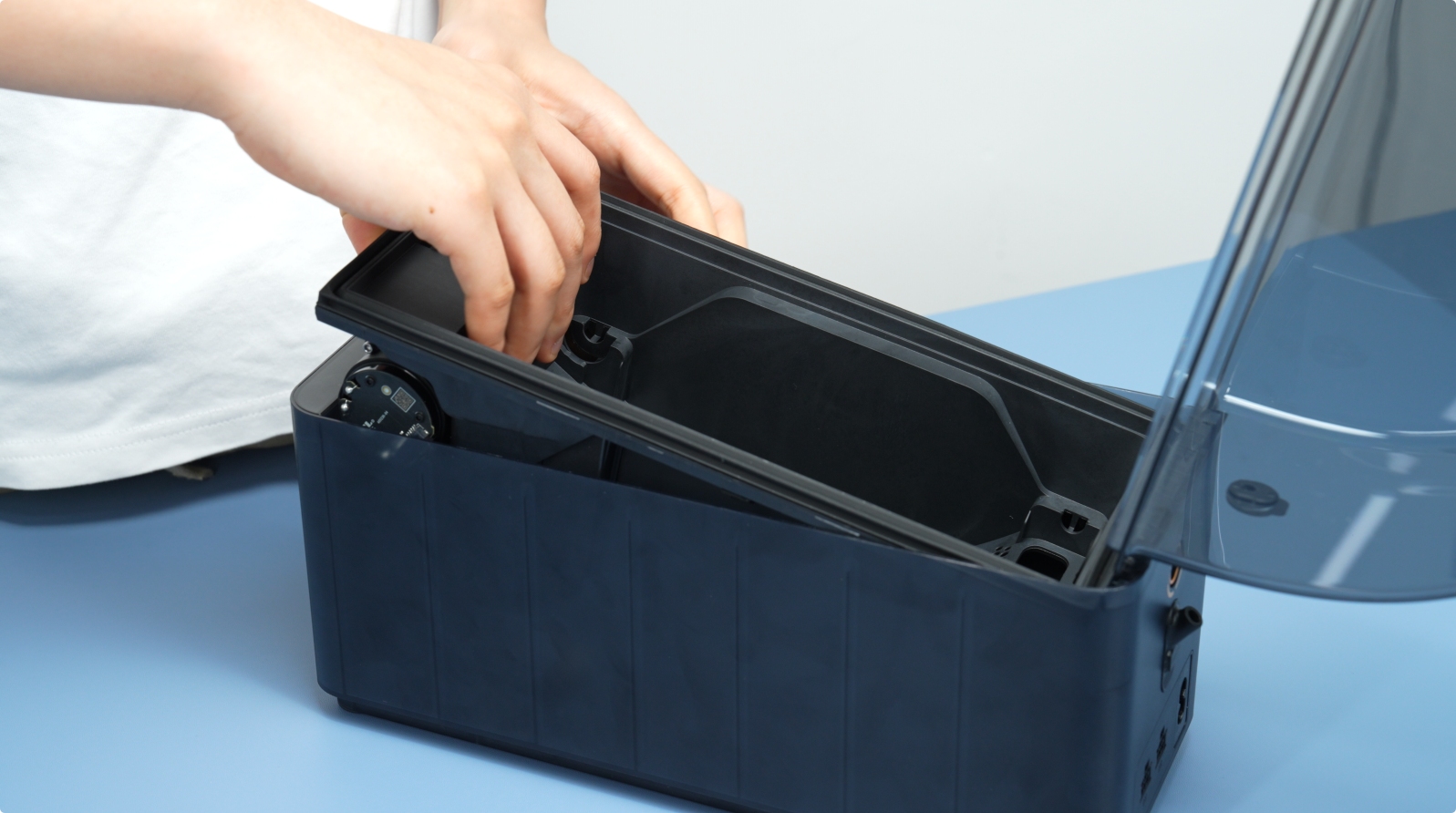

Enganchá el cable que sobra con el dedo y calzá el ensamble del marco central en la carcasa inferior.

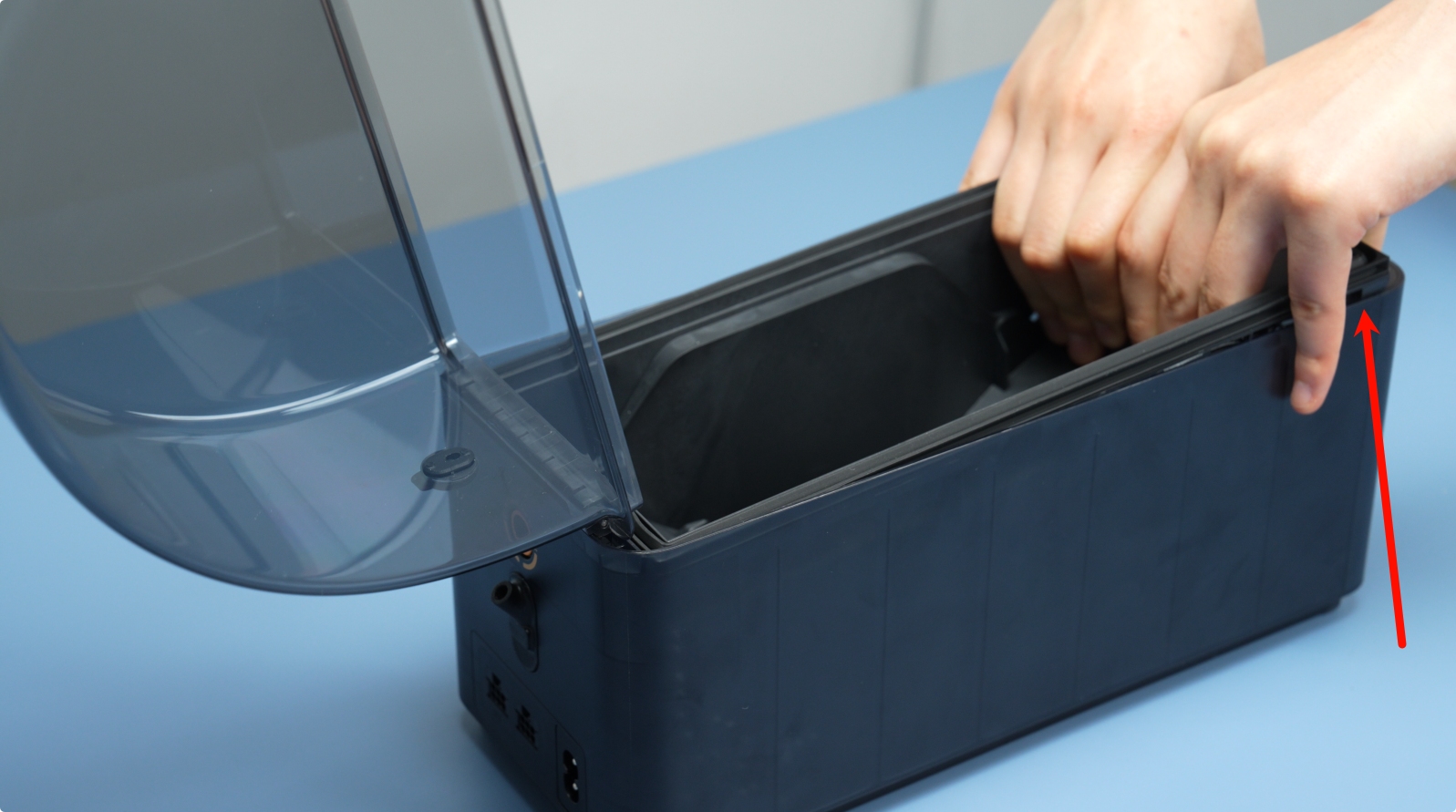

Asegurate de que el marco principal quede bien presionado y calzado en su lugar.
