Este artículo te explica cómo reemplazar la unidad de la cubierta inferior de tu AMS HT. Seguí estos pasos para desarmar y volver a armar tu equipo de forma segura.
Cuándo reemplazarla
Tenés que cambiarla si la cubierta de abajo está rajada o tiene algún otro daño evidente.
Herramientas y materiales necesarios

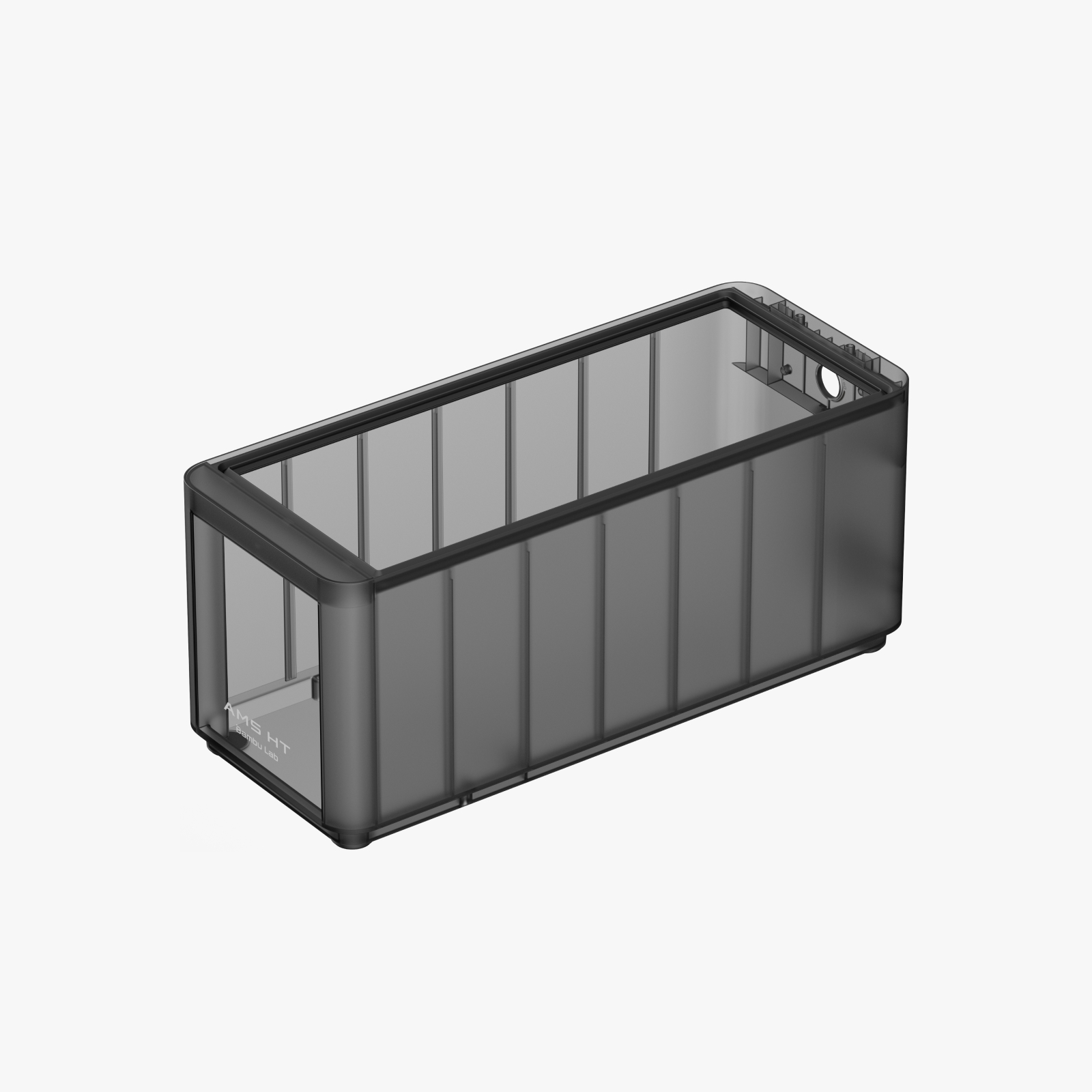

- Nueva unidad de cubierta inferior del AMS HT
- Llave Allen H2.0
- Llave Allen H1.5
Advertencia de seguridad
¡IMPORTANTE! Es clave que apagues la impresora antes de hacer cualquier mantenimiento, incluyendo tocar la electrónica o los cables del cabezal. Si hacés esto con la impresora prendida podés provocar un cortocircuito, quemar cosas y generar un riesgo para vos. Durante el arreglo, capaz tengas que desarmar partes, incluyendo el hotend. Esto deja a la vista cables y componentes que pueden hacer corto si tocan otros metales mientras la máquina tiene corriente. Por eso, acordate siempre de apagar la impresora y desenchufarla antes de meter mano. Si tenés alguna duda con esta guía, te recomendamos abrir un ticket técnico y te damos una mano al toque.
Sacar la cubierta inferior vieja
1. Retirar el tubo PTFE de la parte trasera del AMS HT

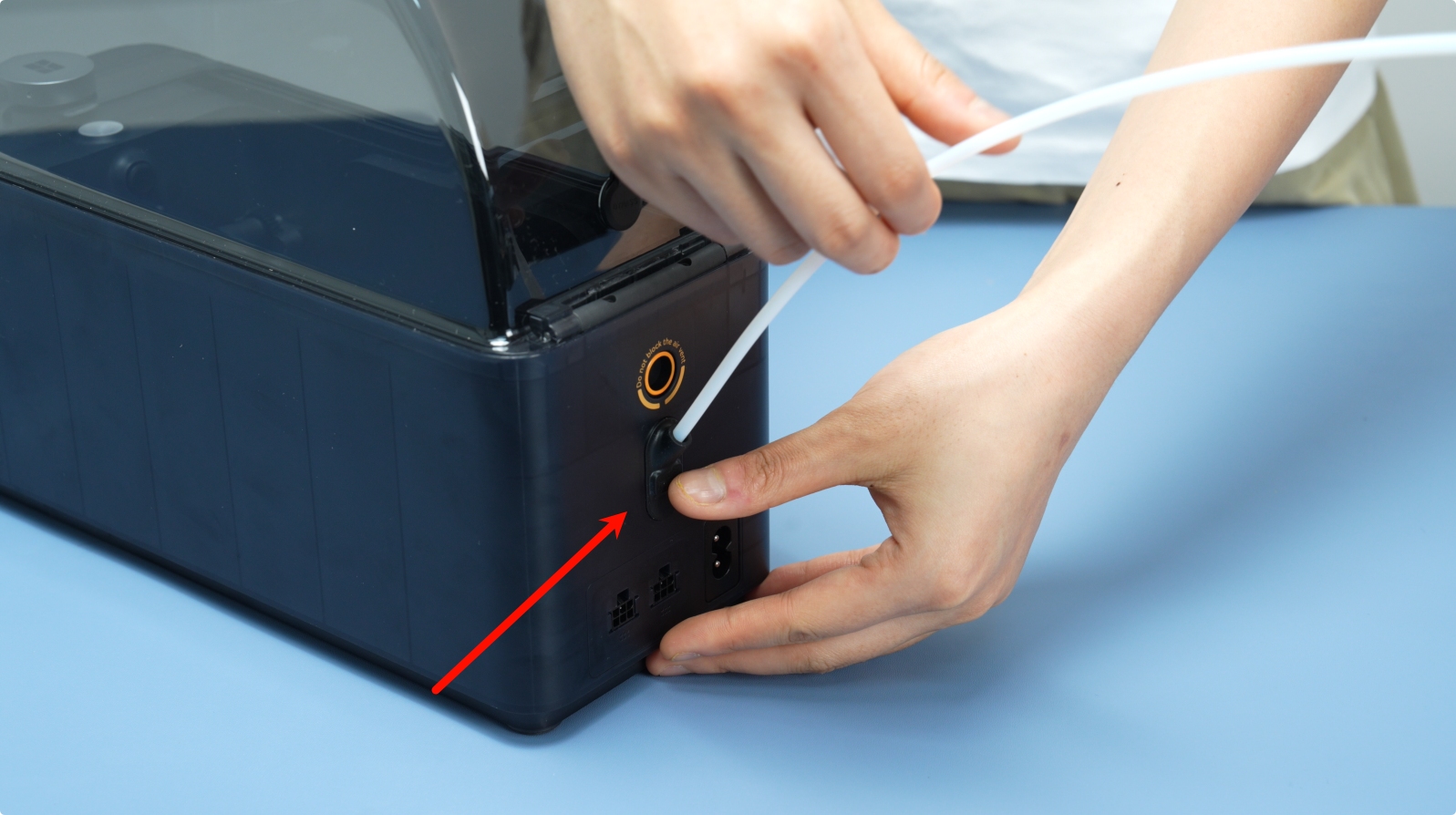

Apretá el botón para soltar el tubo PTFE atrás del AMS HT así destrabás el conector, y después tirá del tubo para sacarlo.
2. Retirar el marco principal del AMS HT

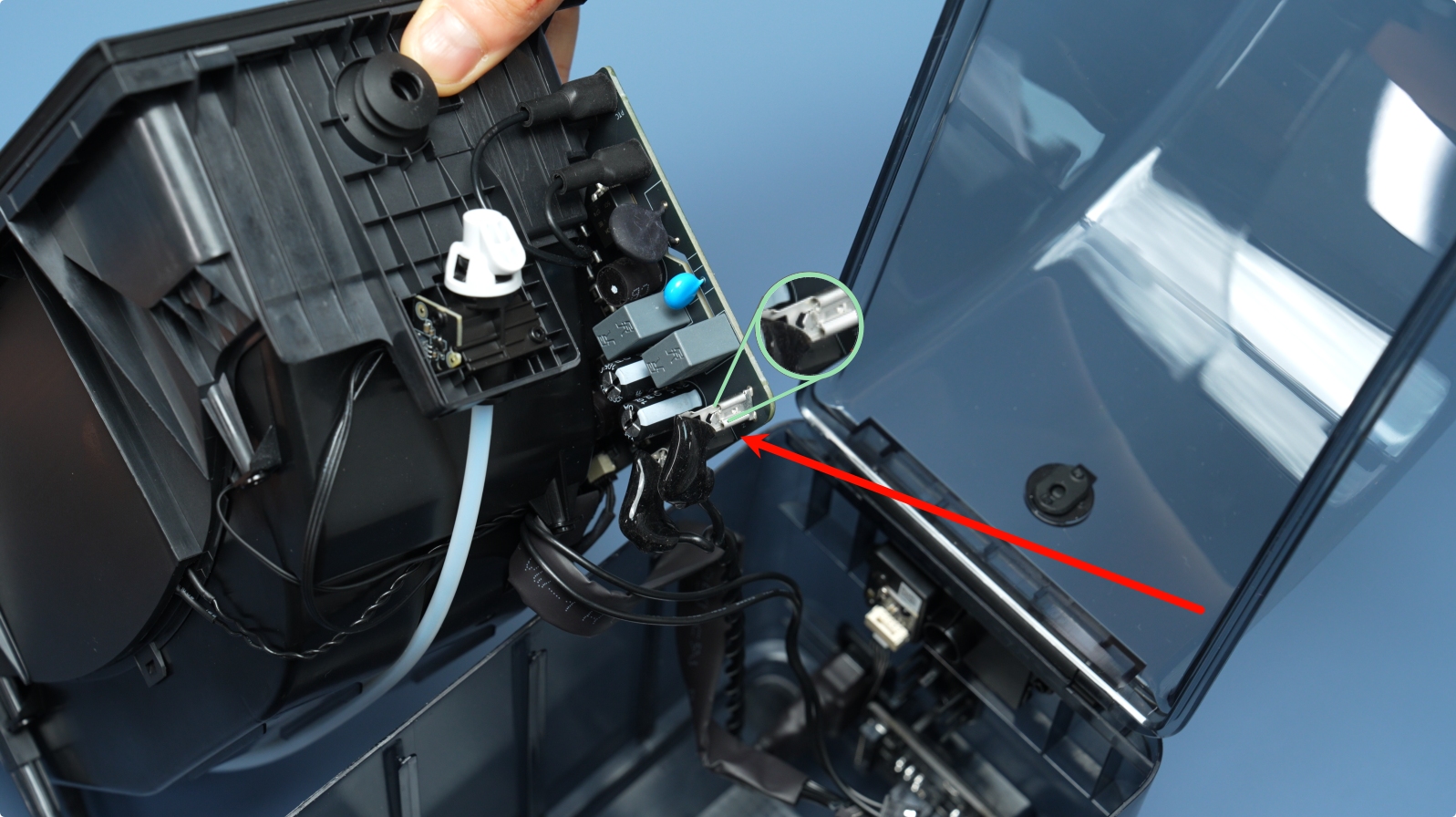

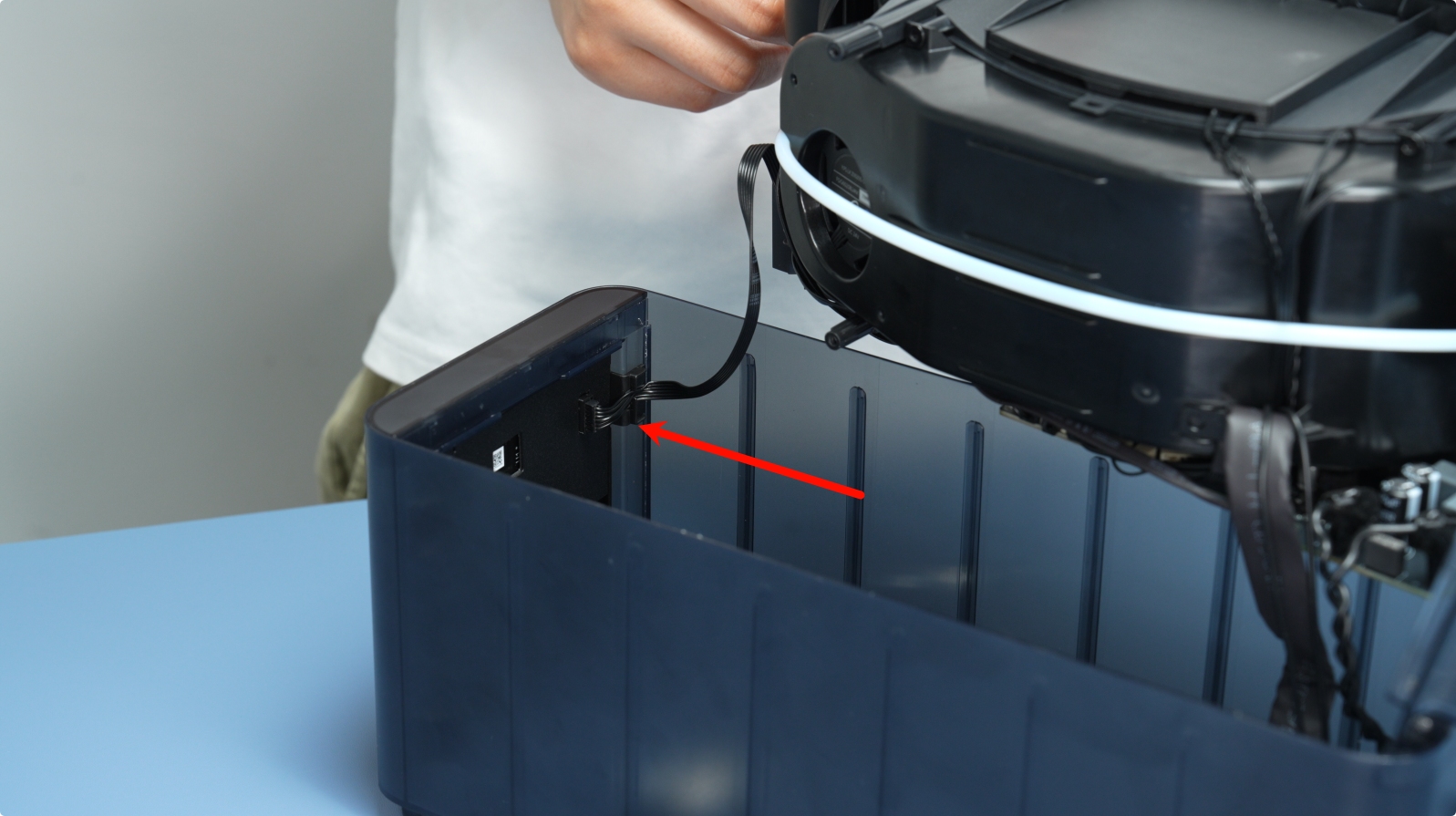

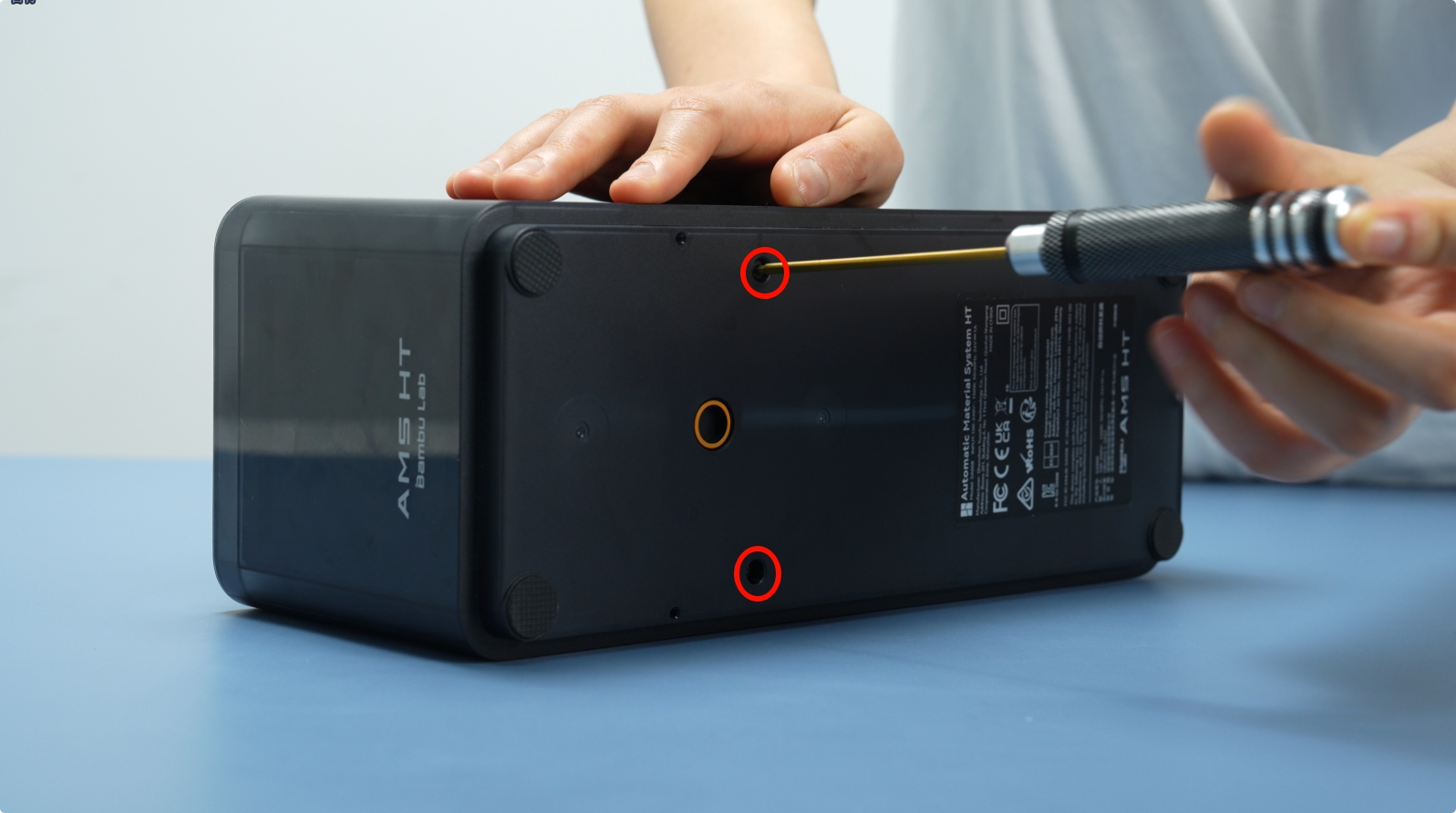

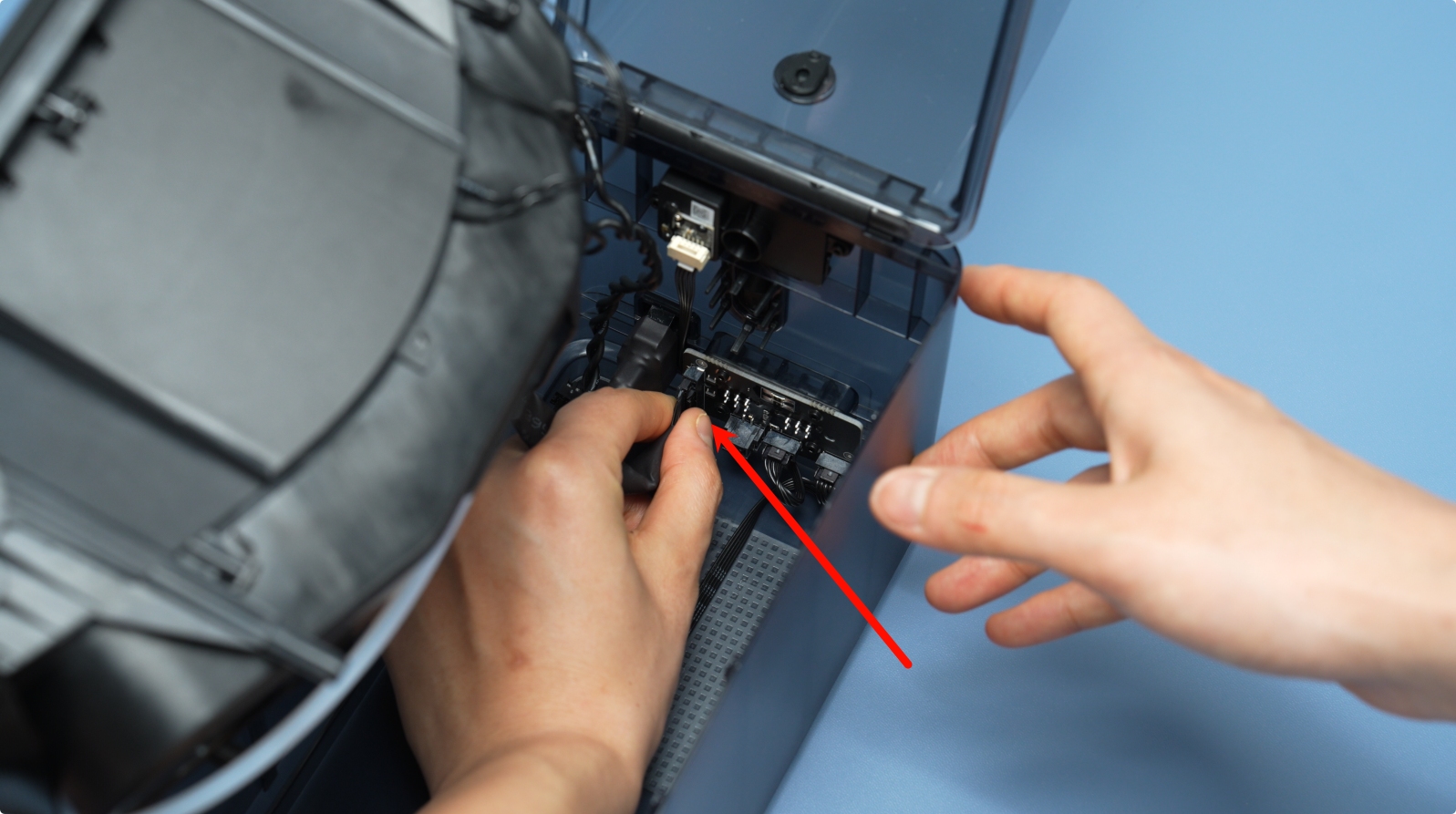

Sacá los dos tornillos de abajo (BT3×8). Levantá despacito el marco principal para arriba. Una vez que se abra un poco, levantalo del todo. Ojo: los cables están conectados, no lo fuerces ni tires de golpe. Destrabá el seguro del conector y desenchufá el cable de la pantalla frontal. Después, desconectá los cables de señal y corriente de la placa de alimentación del AMS HT. Sacá el cable que va de la toma de corriente a la placa base apretando la traba para poder tirar del conector.
3. Retirar el conector de alimentación

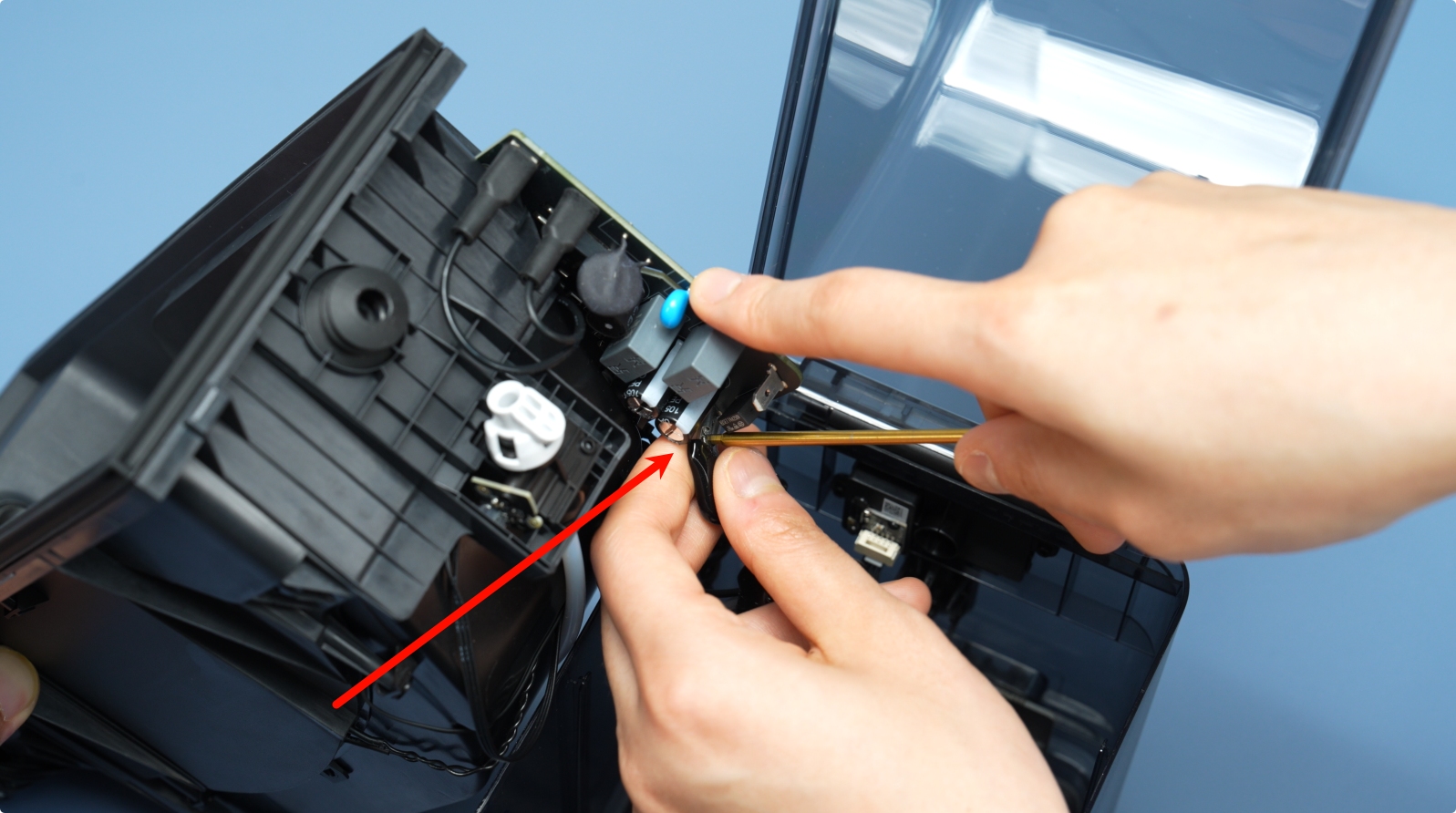

Apretá la traba de la toma de corriente y deslizala para atrás para sacarla junto con el cable. Fijate que el conector tiene trabas elásticas de los dos lados; apretá las dos al mismo tiempo para liberarlo.
4. Retirar la placa de alimentación del AMS HT

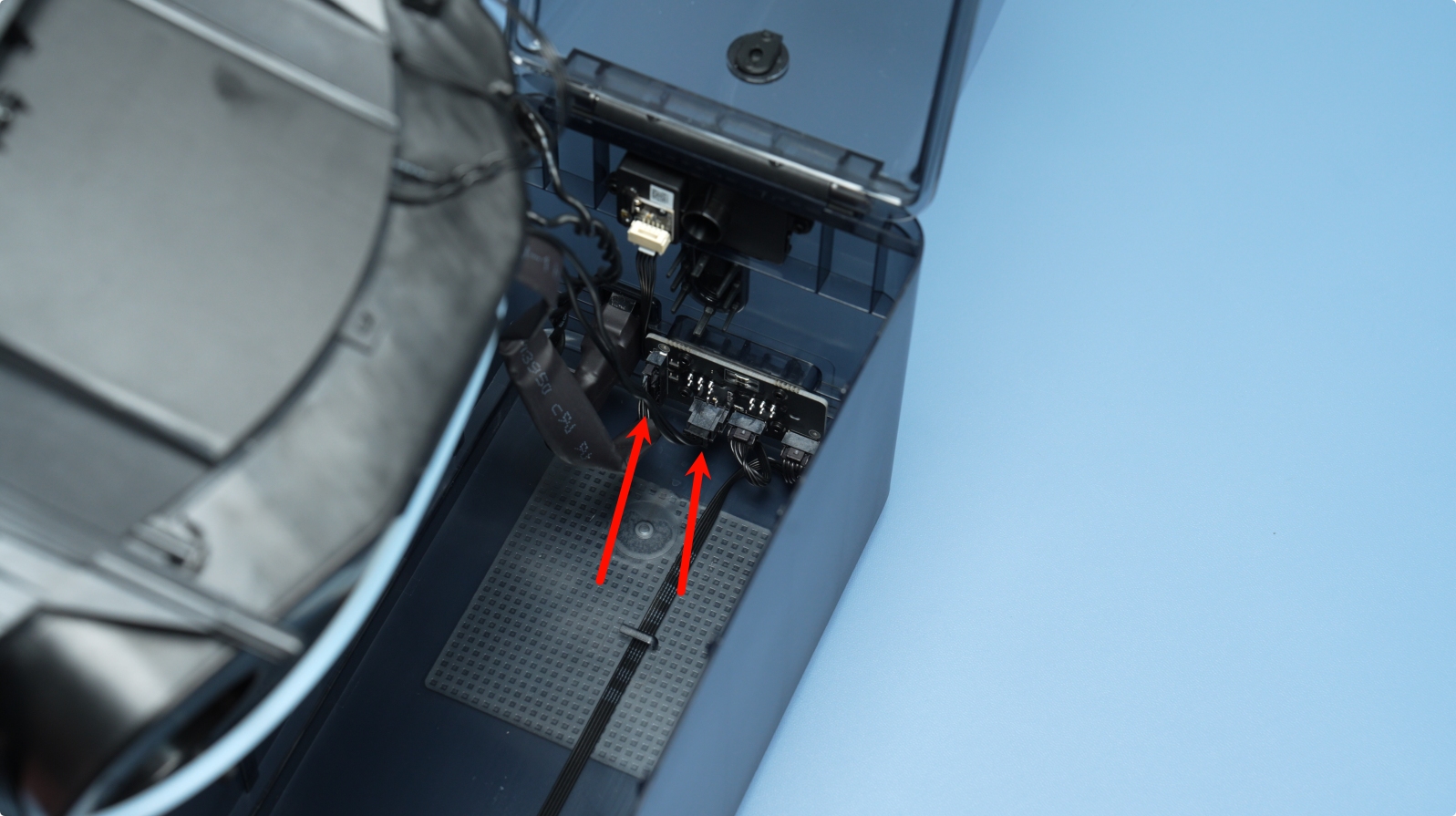

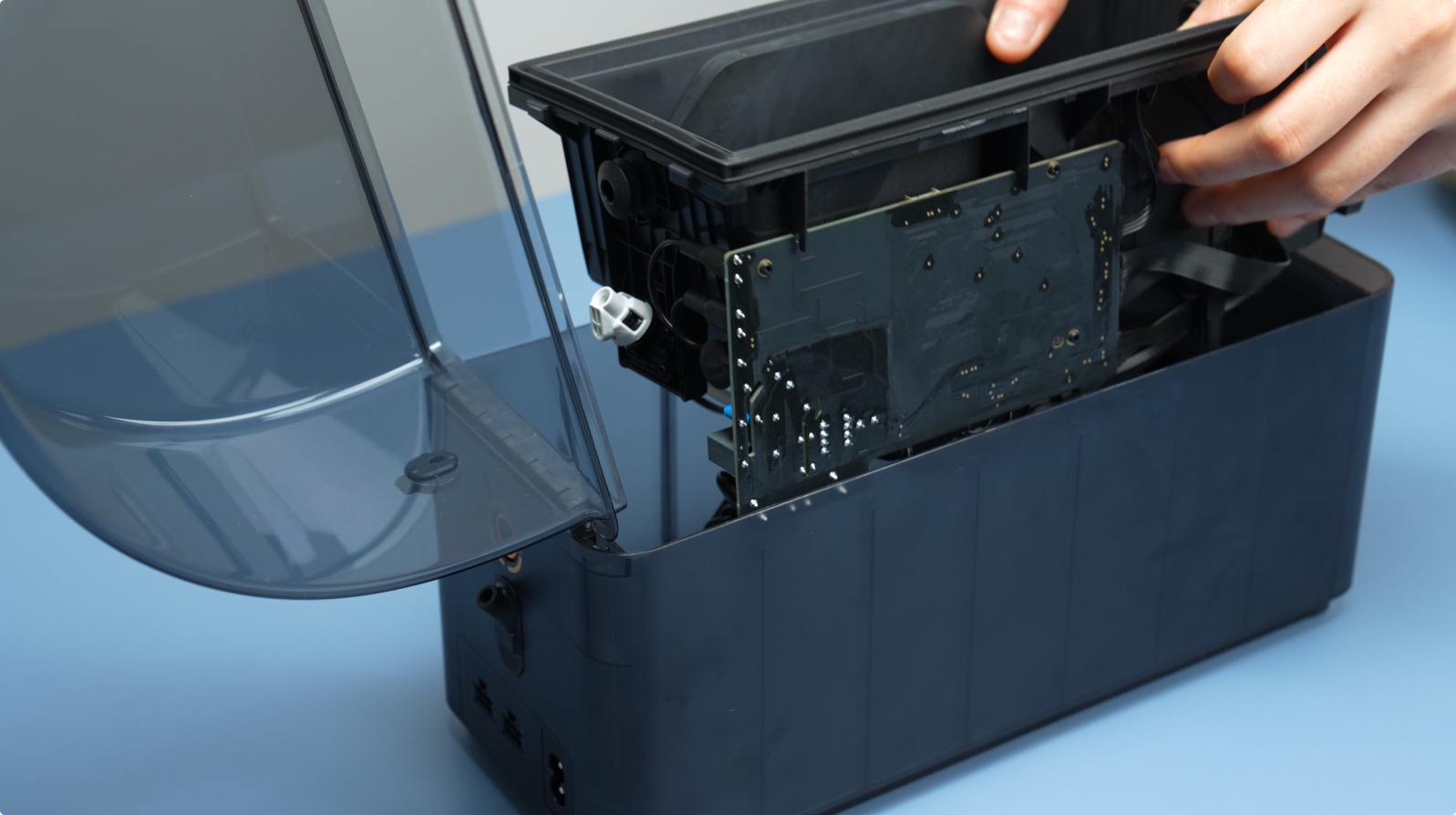

Desconectá los dos cables de la unidad de entrada de aire, sacá los cuatro tornillos de la placa (BT2×5) y sacala con cuidado.
5. Retirar la unidad de entrada/salida de aire
Sacá los cuatro tornillos (BT2*4) que agarran la unidad de entrada y salida de aire, y después retirala.
6. Retirar la cubierta superior

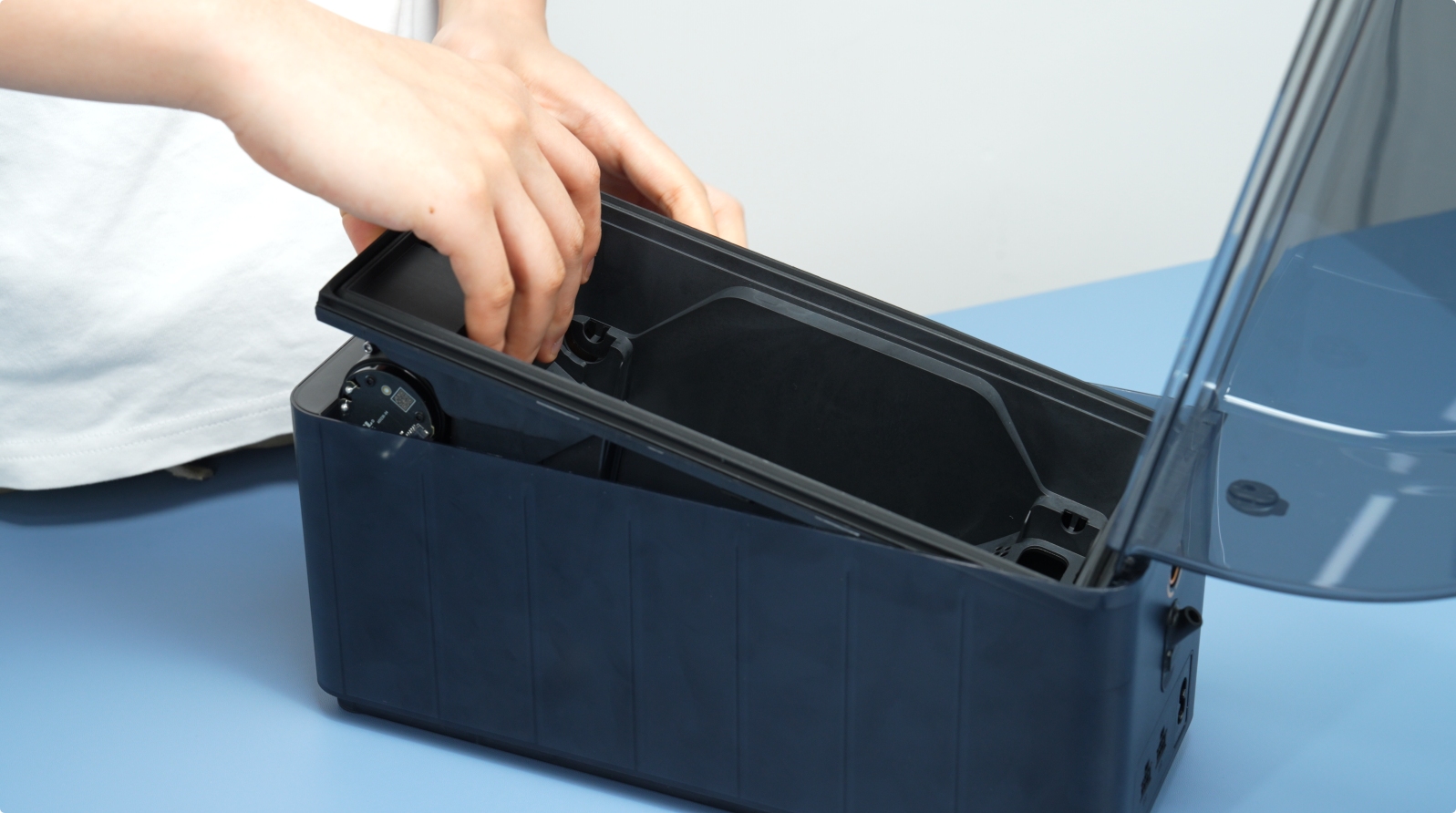

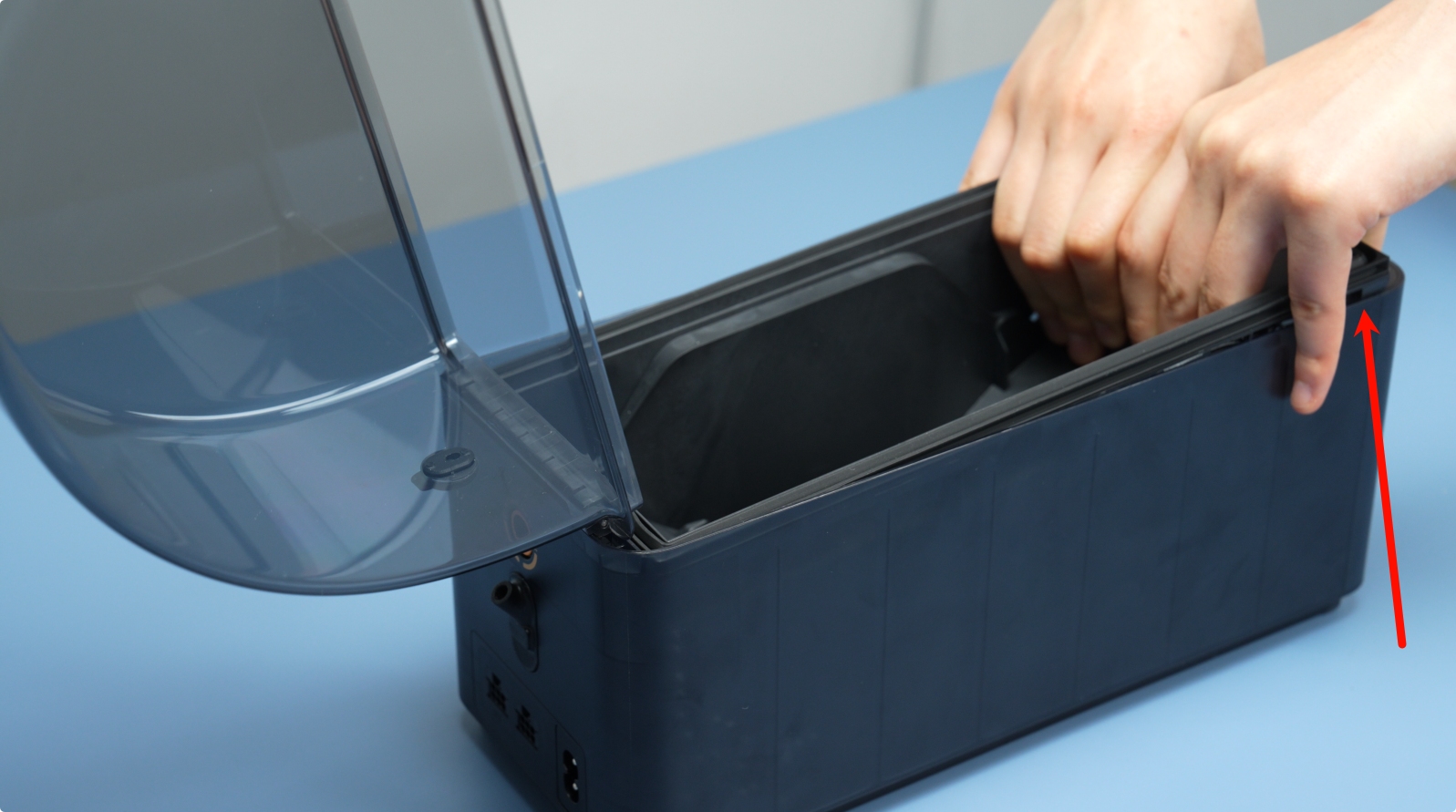

Sacá los dos tornillos (BT2*8) que agarran la cubierta de arriba y levantala despacito para sacarla.
7. Retirar la pantalla
Antes de sacar la pantalla, soltá los cuatro ganchitos que tiene a los costados. Tirá de la pantalla para atrás desde la parte de abajo para poder sacarla.
Instalar la cubierta inferior nueva
1. Instalar la pantalla
Poné la pantalla en la nueva cubierta inferior. Asegurate de que quede mirando para afuera y que los cuatro clips encastren bien en sus ranuras, sin que quede bailando.
2. Instalar la cubierta superior

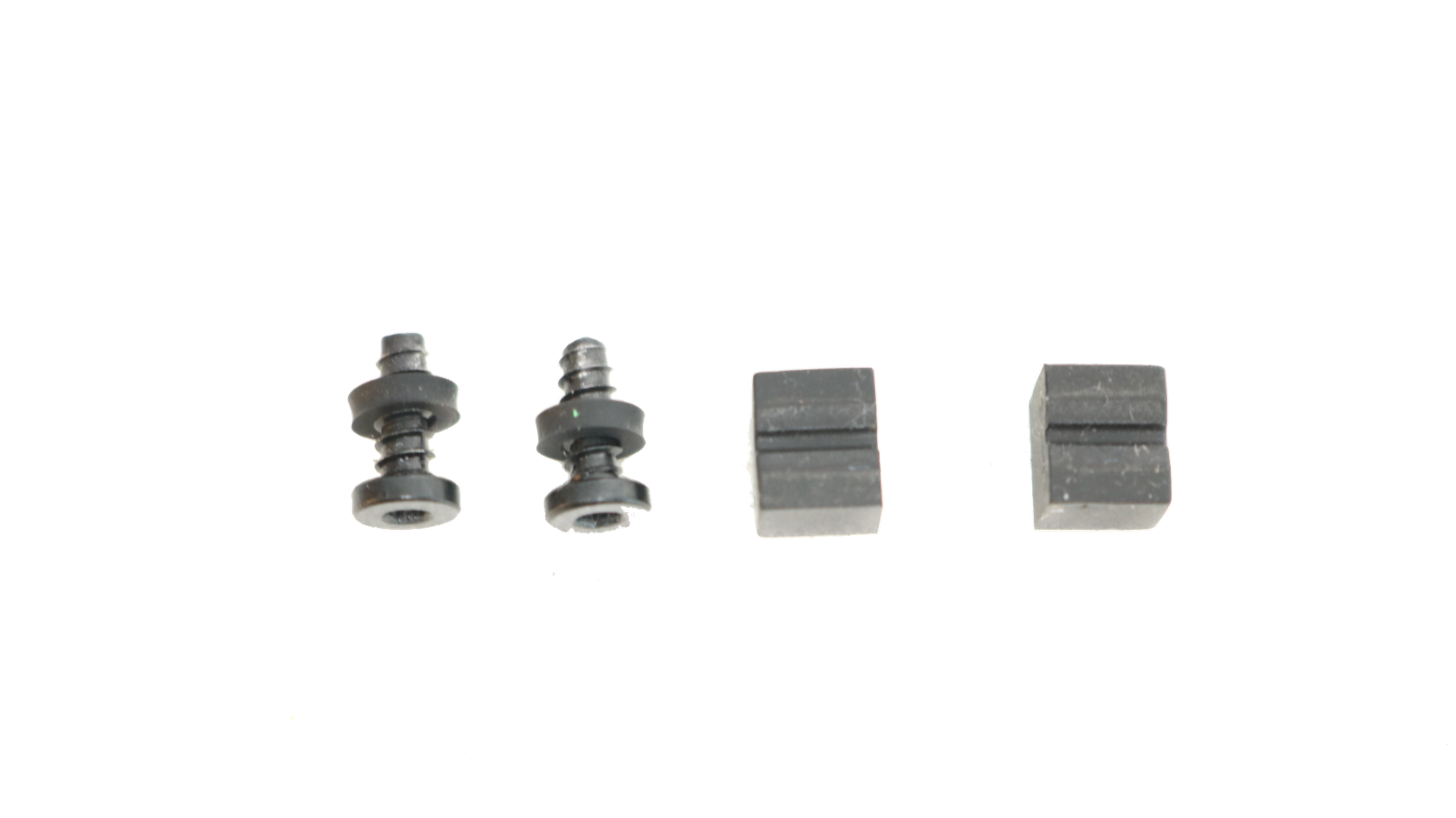

Ubicá los dos taquitos de goma cuadrados en la cubierta de abajo. Colocá la cubierta superior en sus ranuras y apretá los dos tornillos (BT2*8).
3. Instalar la unidad de entrada/salida de aire
Cuando pongas estas unidades, fijate bien el largo de los cables y dónde va cada una. La del cable corto va en la parte de atrás del AMS HT, y la del cable largo va en el fondo. Apretale los dos tornillos (BT2*4) a cada unidad.
4. Instalar la placa de alimentación
Cuando pongas la placa, dejá el lado que tiene los tres conectores cerquita de la carcasa de abajo, y apretá los cuatro tornillos (BT2×5). Una vez que la placa quede firme, enchufale los cables de la unidad de entrada/salida de aire.
