Este artículo te explica cómo cambiar la placa de poder del AMS HT. La placa de poder es un circuito que va en la parte de atrás del AMS HT; recibe energía DC de la impresora y la pasa a la placa principal, además de servir como interfaz de comunicación entre los módulos.
Modelo compatible
AMS HT
Cuándo reemplazarla
- La salida de energía de la placa de interfaz del AMS HT es normal y los cables de poder de 4 o 6 pines están bien conectados, pero el AMS HT sigue sin arrancar.
- Hay marcas de quemaduras o daños a la vista en la placa de poder.
- Los conectores o componentes de la placa están rotos.
Herramientas y materiales necesarios

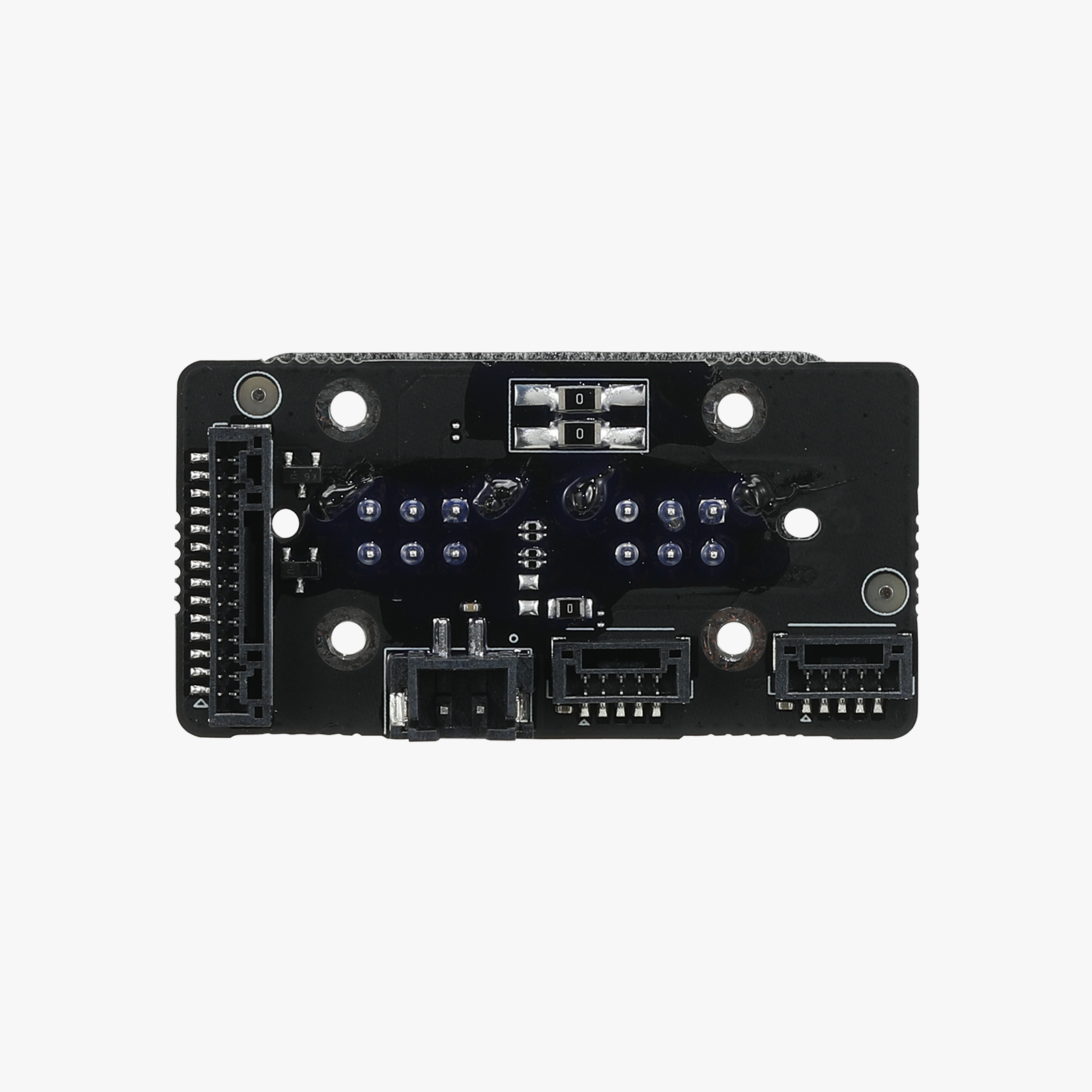

- Nueva placa de poder del AMS HT
- Llave Allen H2.0
- Llave Allen H1.5
Aviso de seguridad
¡IMPORTANTE! Es clave apagar la impresora antes de hacer cualquier trabajo de mantenimiento, incluyendo meter mano en la electrónica o los cables del cabezal. Si hacés esto con la impresora prendida, podés armar un cortocircuito y dañar la electrónica, además de ser un riesgo para tu seguridad.
Durante el mantenimiento, puede que necesites desarmar partes, incluyendo el hotend. Esto deja cables y componentes expuestos que podrían hacer corto si se tocan entre sí, con otro metal o con componentes electrónicos mientras la máquina está prendida. Por eso, apagá y desenchufá la impresora antes de arrancar.
Antes de empezar, asegurate de que el AMS HT esté desconectado de la impresora.
Sacar la placa de poder vieja
1. Sacá el tubo PTFE de la parte de atrás del AMS HT

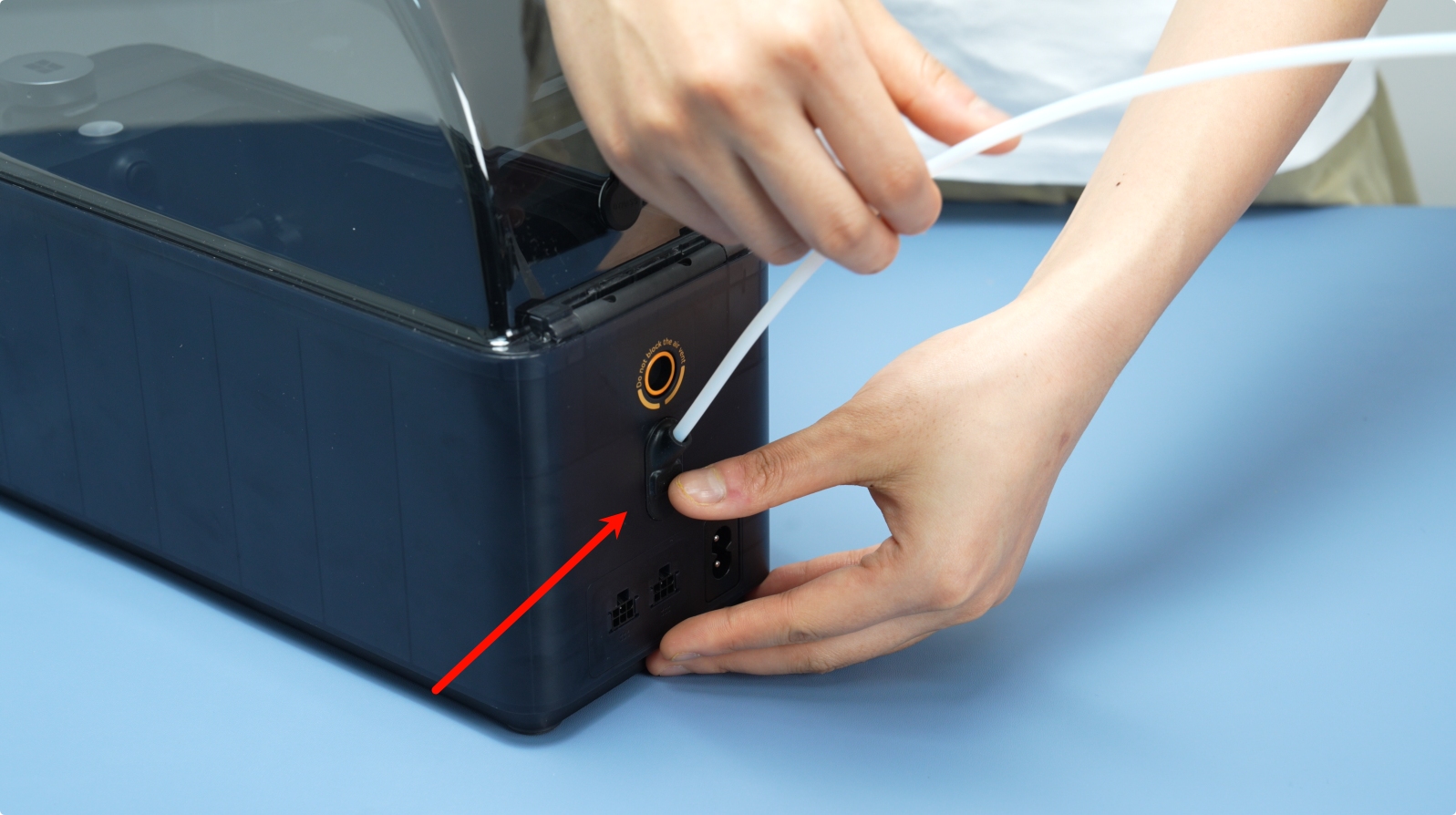

Apretá el botón para liberar el tubo PTFE en la parte de atrás del AMS HT para destrabar el conector y después tirá del tubo para sacarlo.
2. Sacá los ejes de soporte activo y pasivo

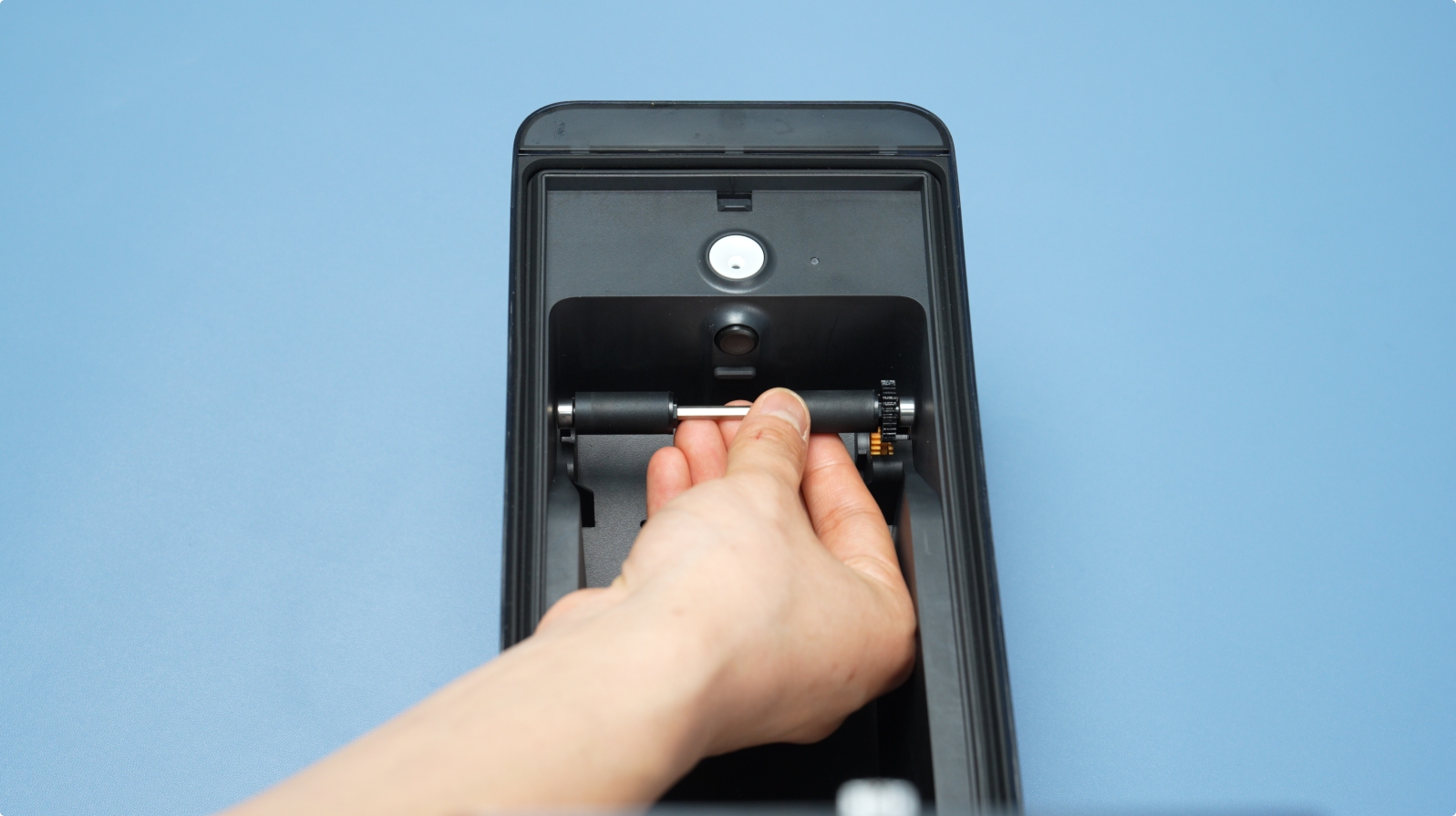

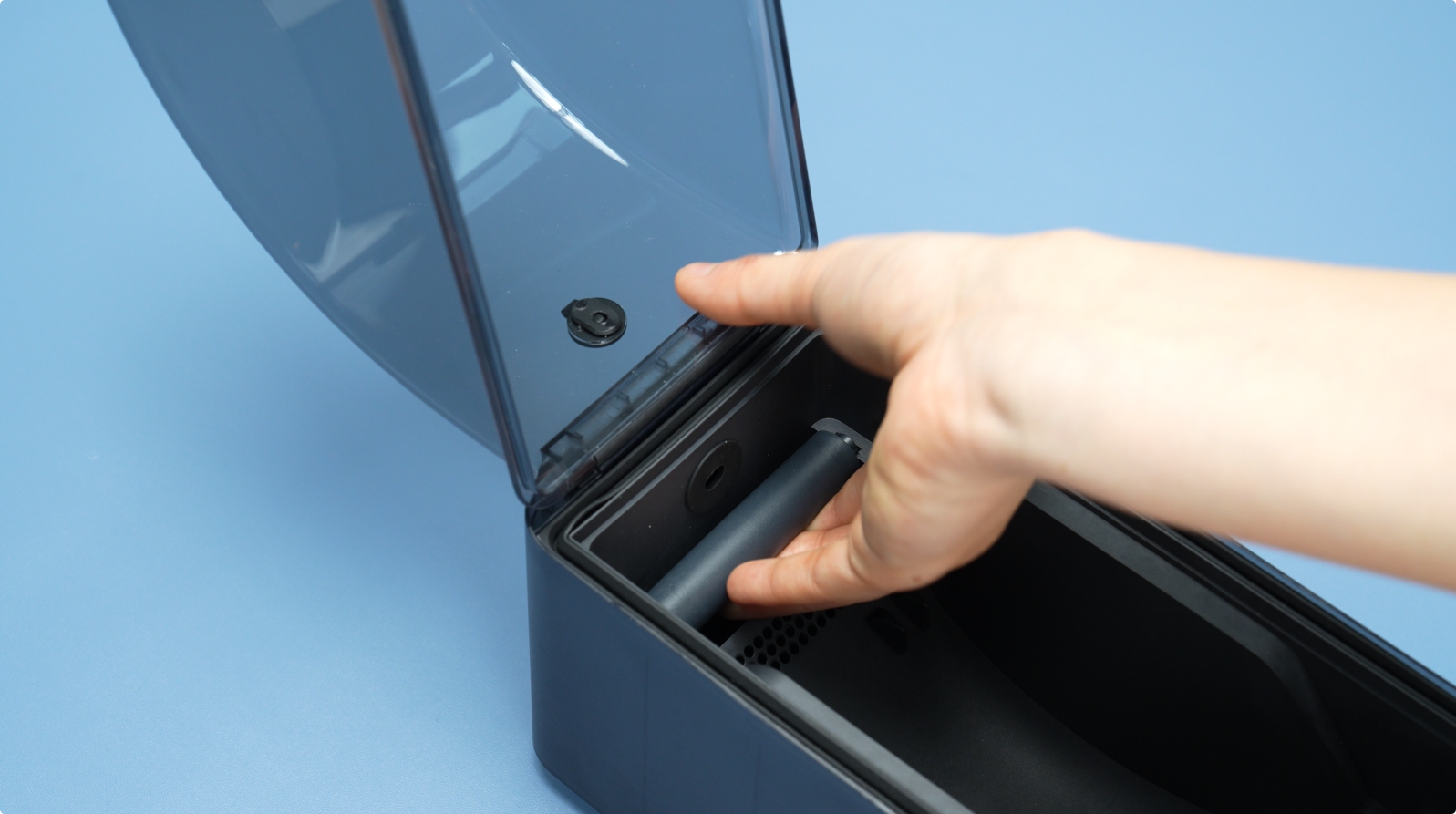

Primero, sacá los ejes de soporte pasivo y activo de la ranura de material. Tené cuidado con los rodamientos de las puntas cuando saques las fundas.
3. Sacá el marco principal del AMS HT

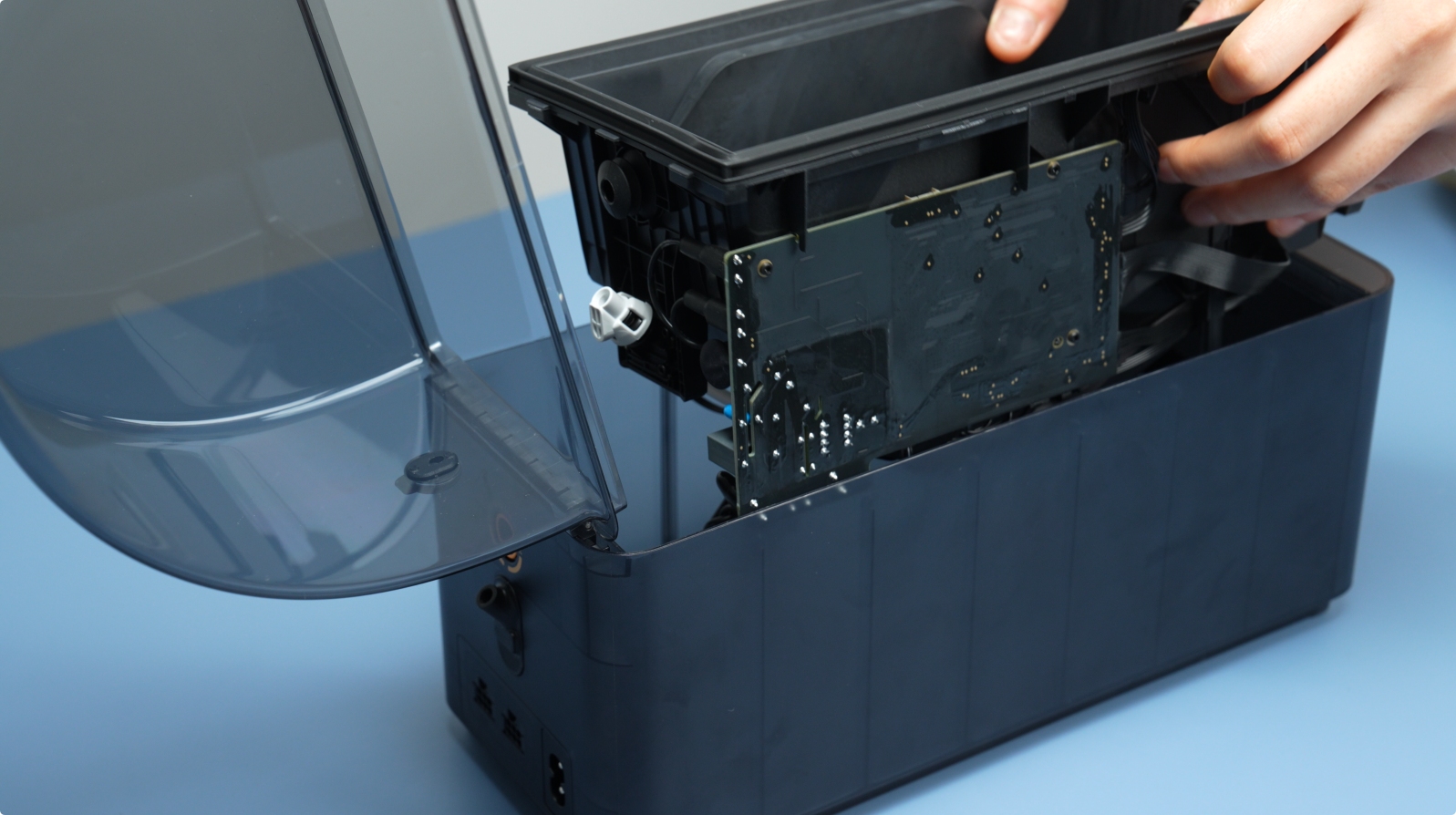

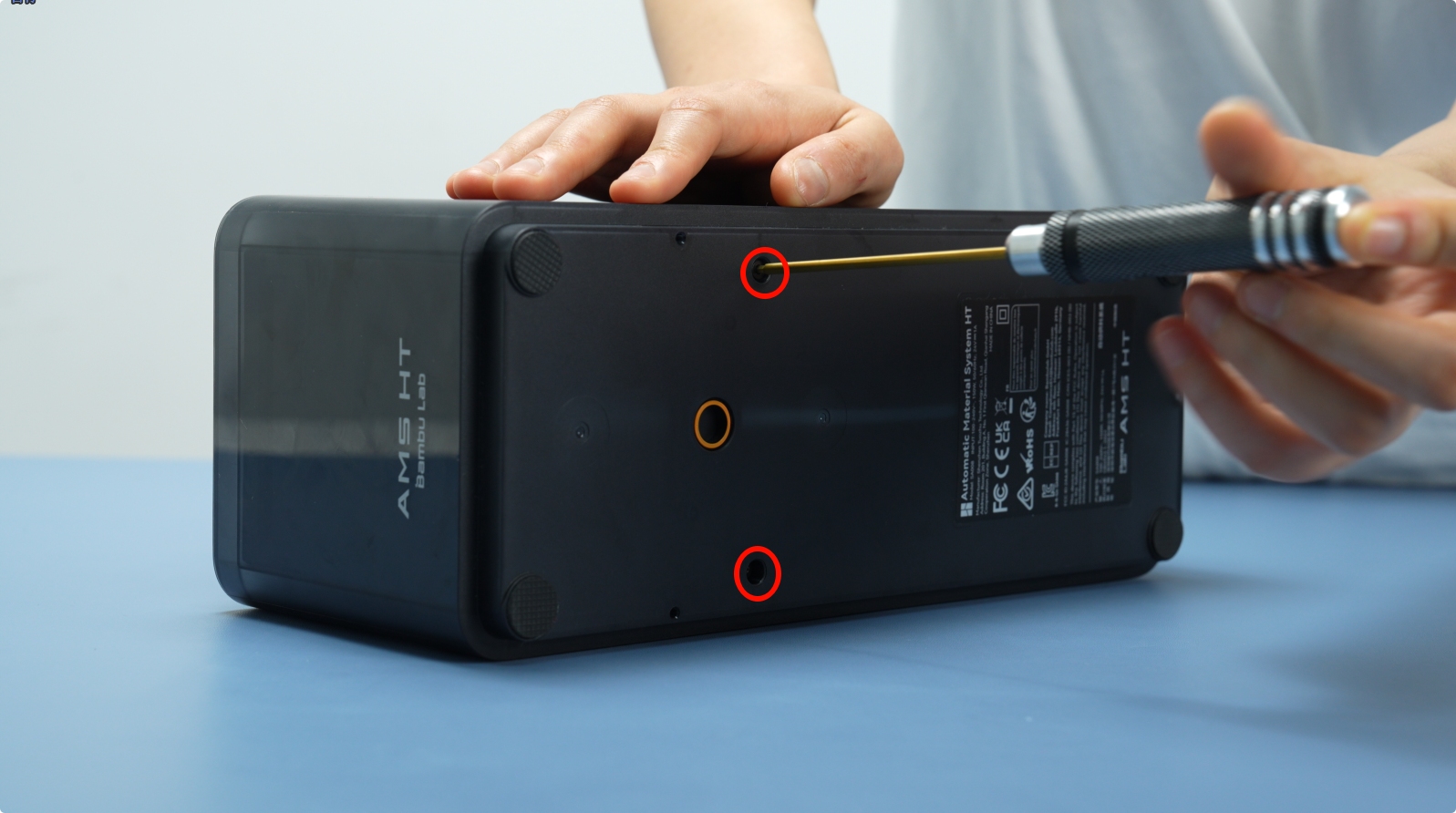

Sacá los dos tornillos de abajo (BT3×8). Levantá el marco principal despacito hacia arriba. Cuando se abra un poco el espacio, levantalo del todo. Ojo: hay cables conectados, así que no tires a lo bestia.

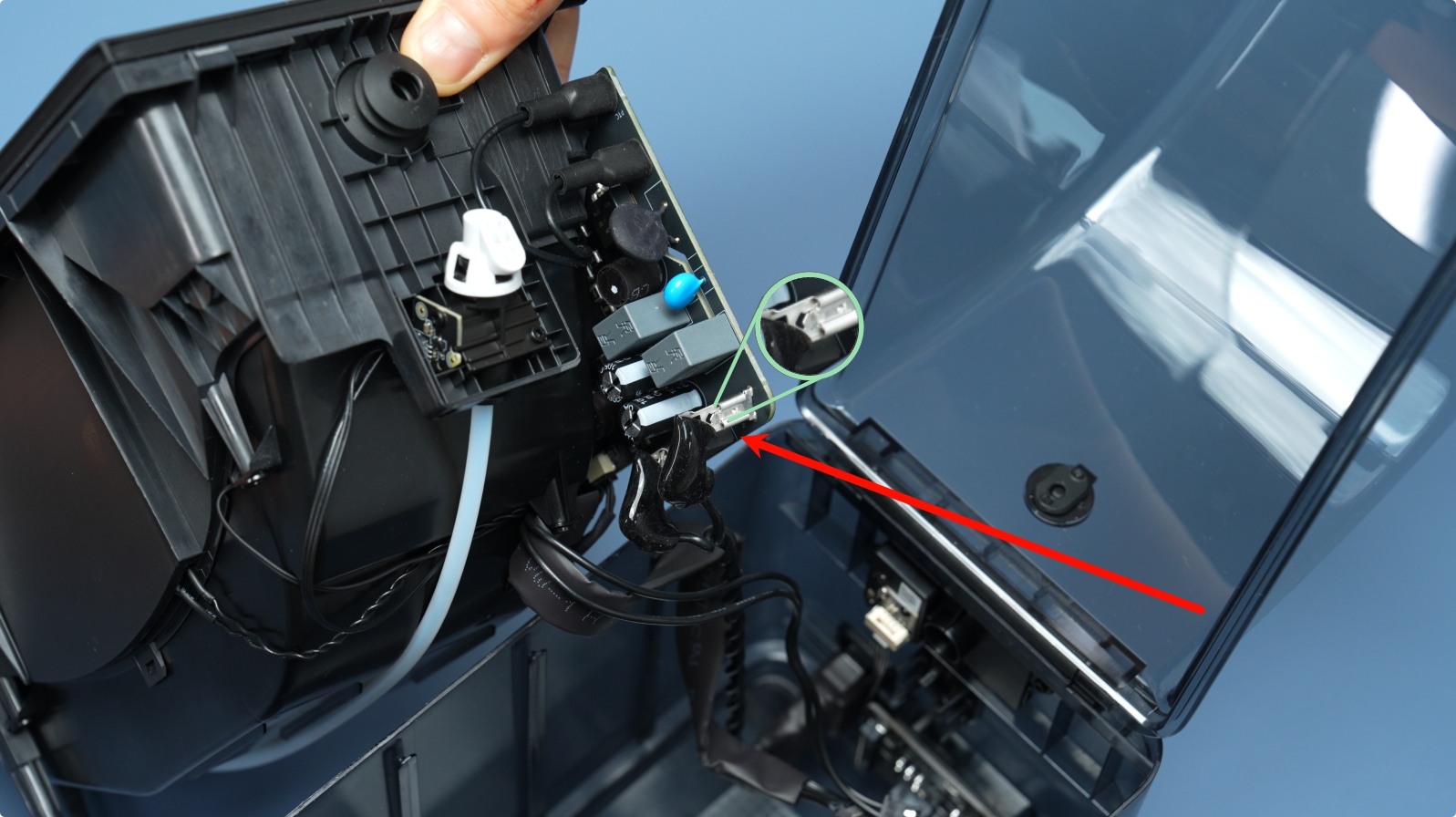

Destrabá el seguro del conector y desenchufá el cable de la pantalla frontal. Después, desconectá los cables de señal y de poder de la placa de poder del AMS HT. Sacá el cable que va del enchufe a la placa principal. Apretá la traba y sacá el conector.
4. Sacá la placa de poder del AMS HT

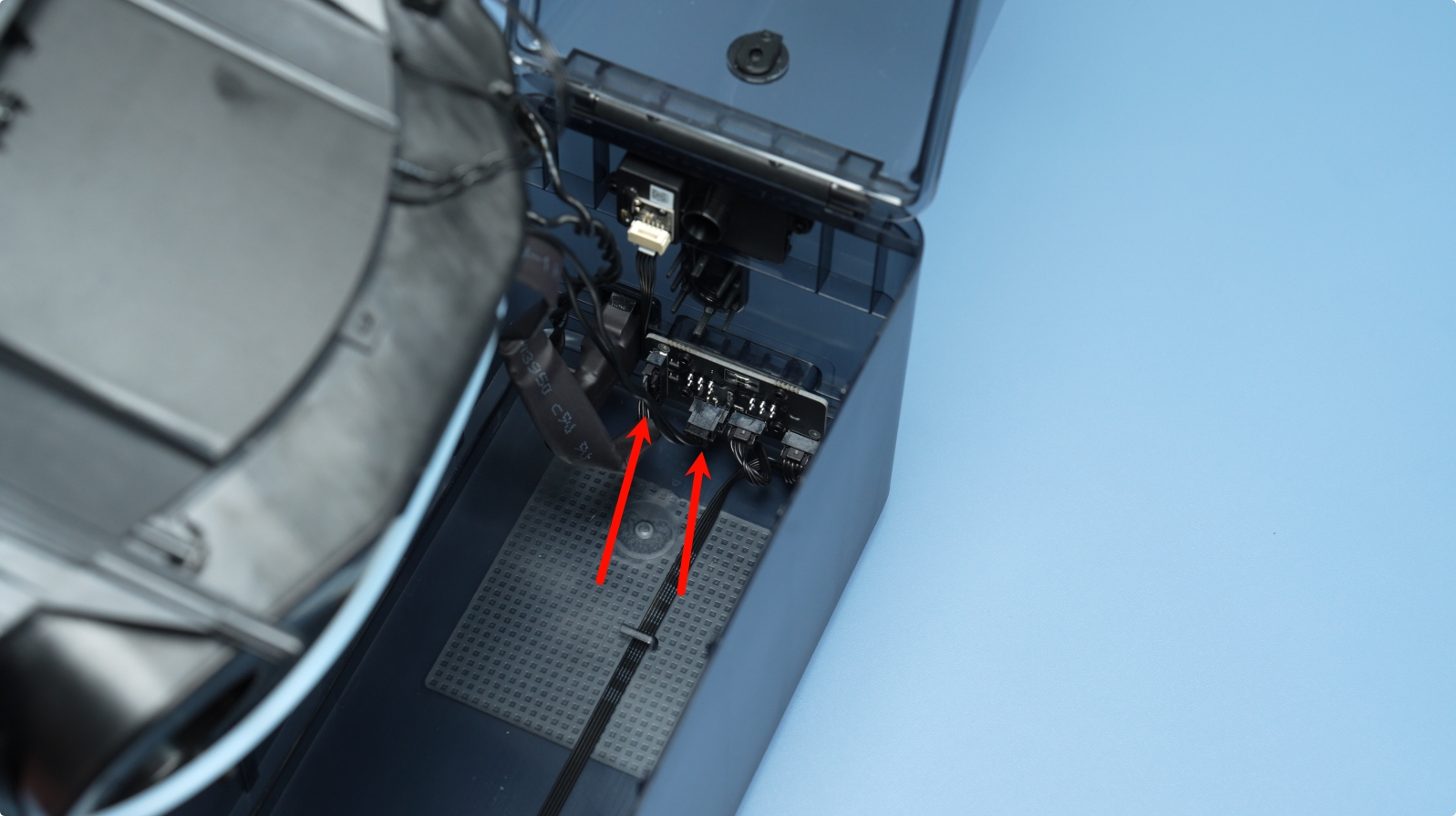

Desconectá los dos cables de la unidad de entrada de aire, sacá los cuatro tornillos de la placa (BT2×5) y retirala con cuidado.
Instalar la placa de poder nueva
1. Instalación de la placa de poder del AMS HT

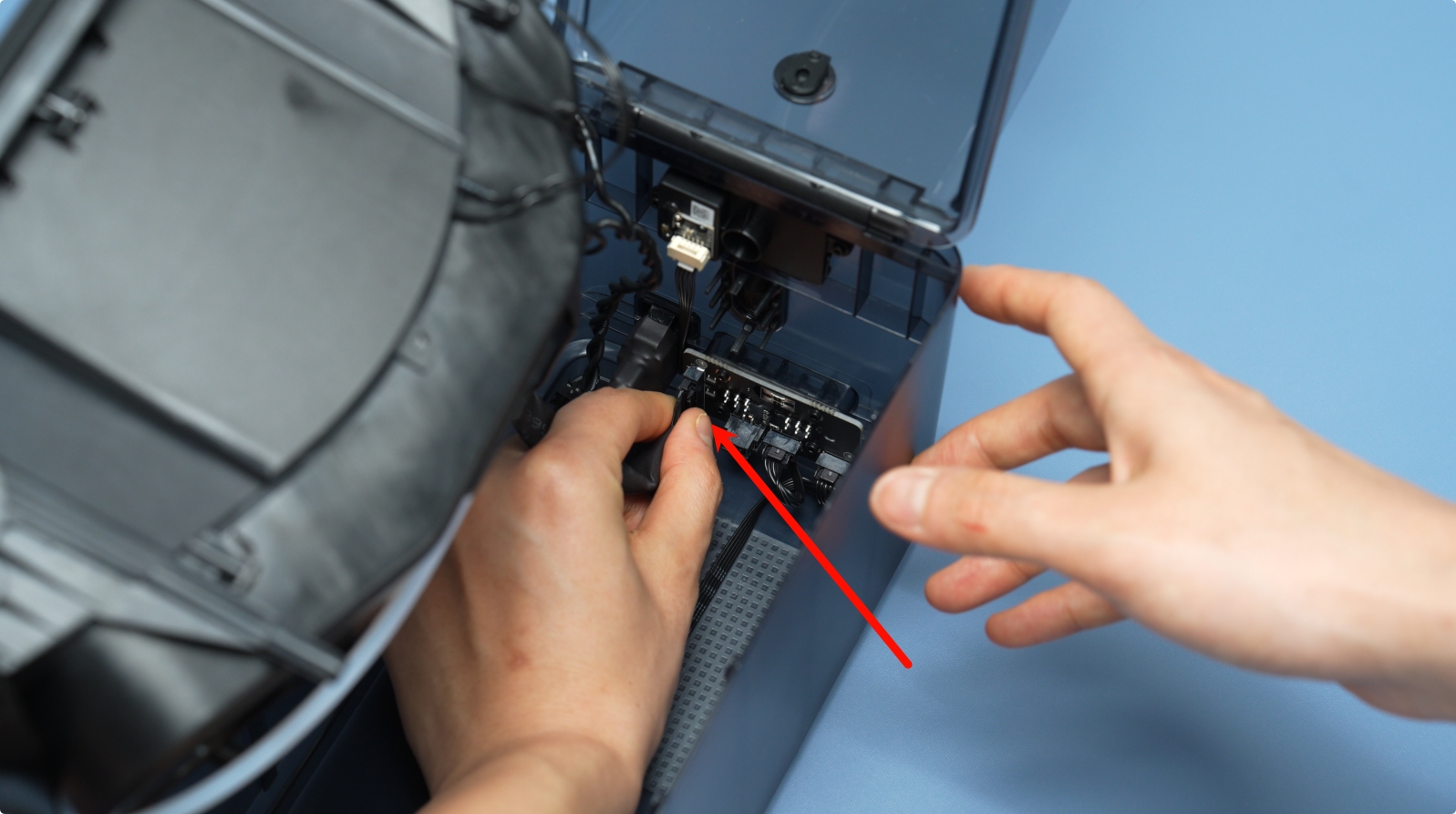

Poné la placa con el lado de los tres conectores mirando para abajo. Ajustala con los cuatro tornillos (BT2×5). Conectá los cables de la unidad de entrada de aire: el de abajo va al #1 y el de arriba al #2.
2. Instalación del marco principal del AMS HT

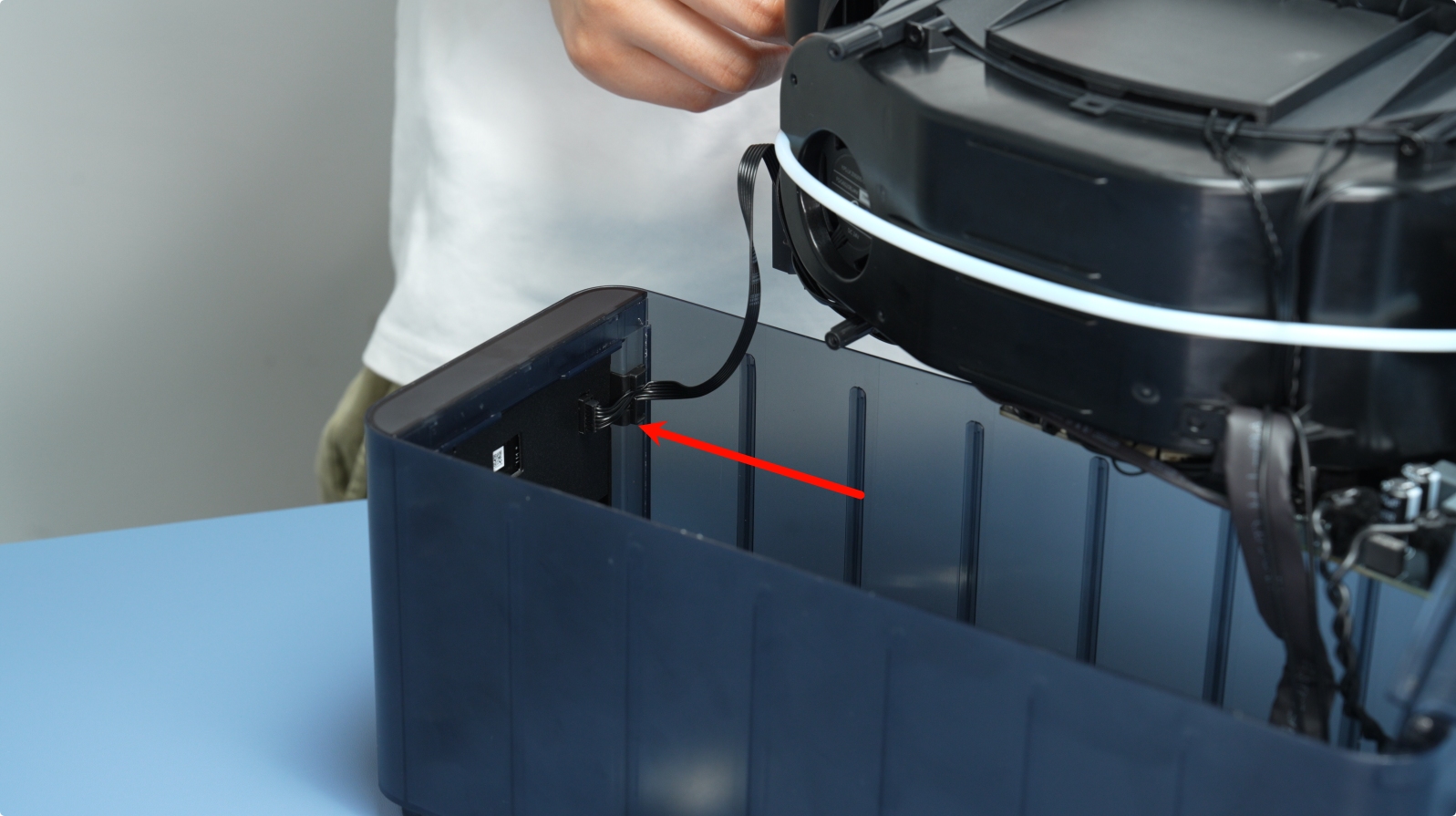

Conectá el cable de comunicación (14 pines) y el de poder (2 pines) de la placa principal. Conectá el cable del enchufe a la placa principal y volvé a ponerle la funda aislante (acá la polaridad no importa). Conectá el cable de la pantalla frontal y acomodalo en su canaleta.

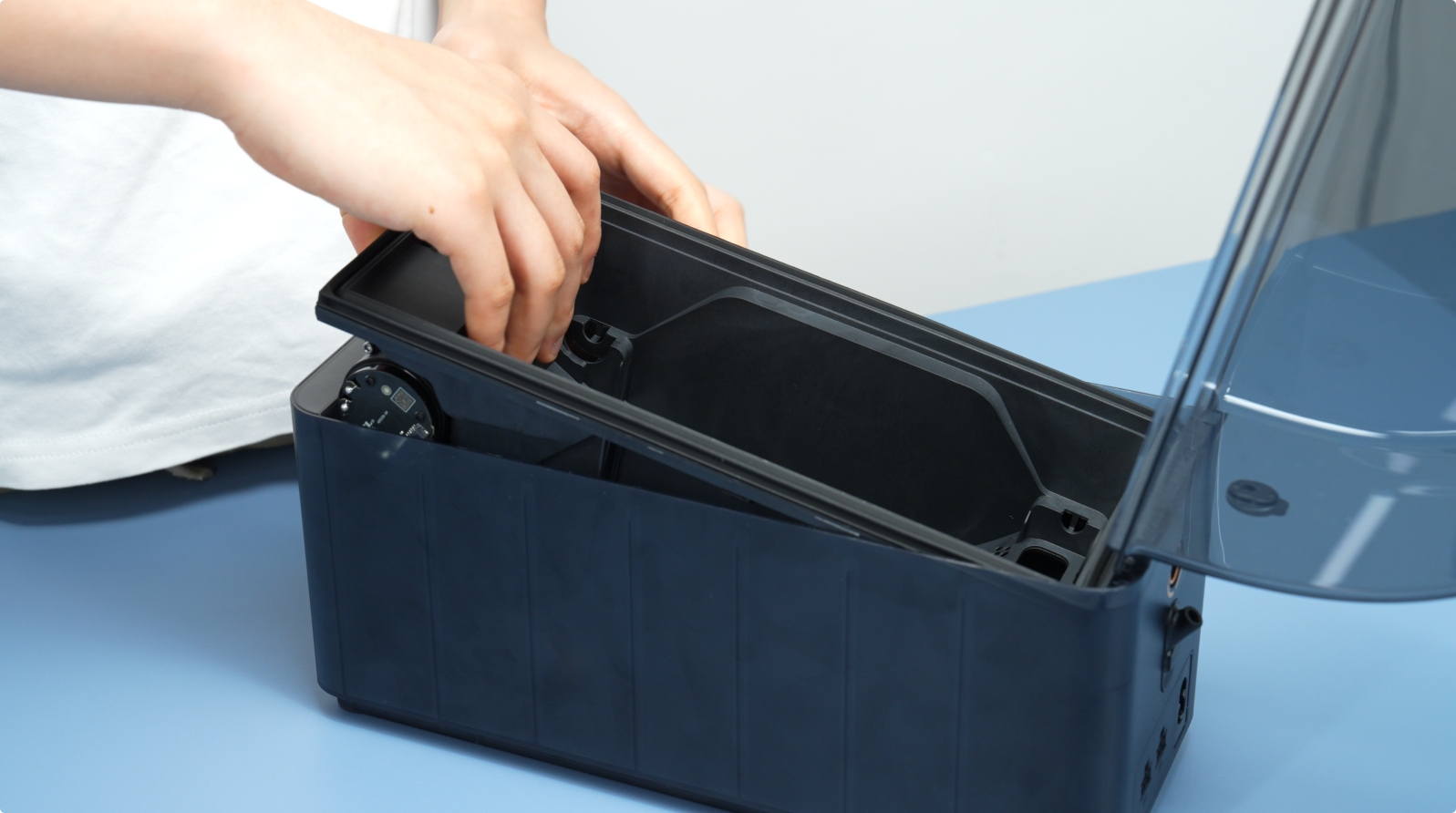

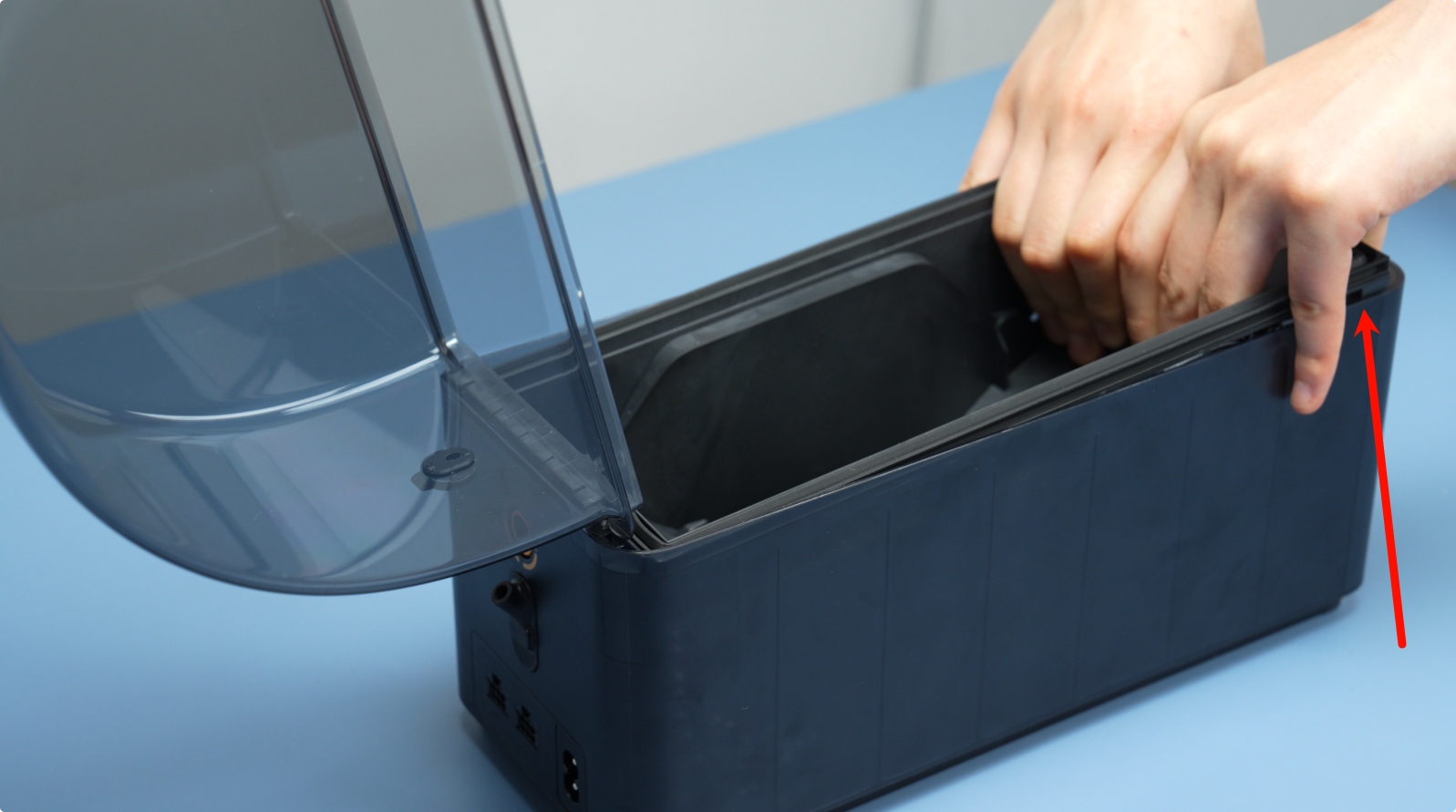

Agarrá los cables que sobresalen con los dedos y meté el marco principal en la tapa de abajo. Asegurate de que el marco calce bien a fondo y ajustalo con los dos tornillos de abajo (BT3×8).
3. Instalación de los ejes de soporte activo y pasivo
Presioná el eje activo en la ranura de adelante hasta que haga clic. Alineá el engranaje negro con el amarillo que está adentro del marco. Meté el eje pasivo a presión en el marco hasta que trabe. Después de armar todo, girá los ejes con la mano para confirmar que se mueven suave.
4. Insertá el tubo PTFE en la parte de atrás del AMS HT
Meté el tubo PTFE a presión en la parte trasera del AMS HT. Tironealo un poquito para asegurarte de que quedó firme.
Calibración del dispositivo
Enchufá el cable de corriente, conectá el AMS HT a la impresora y prendela. Desde la pantalla de la impresora, arrancá el proceso de carga de filamento del AMS HT. Si termina de cargar sin tirar ningún error, el r
