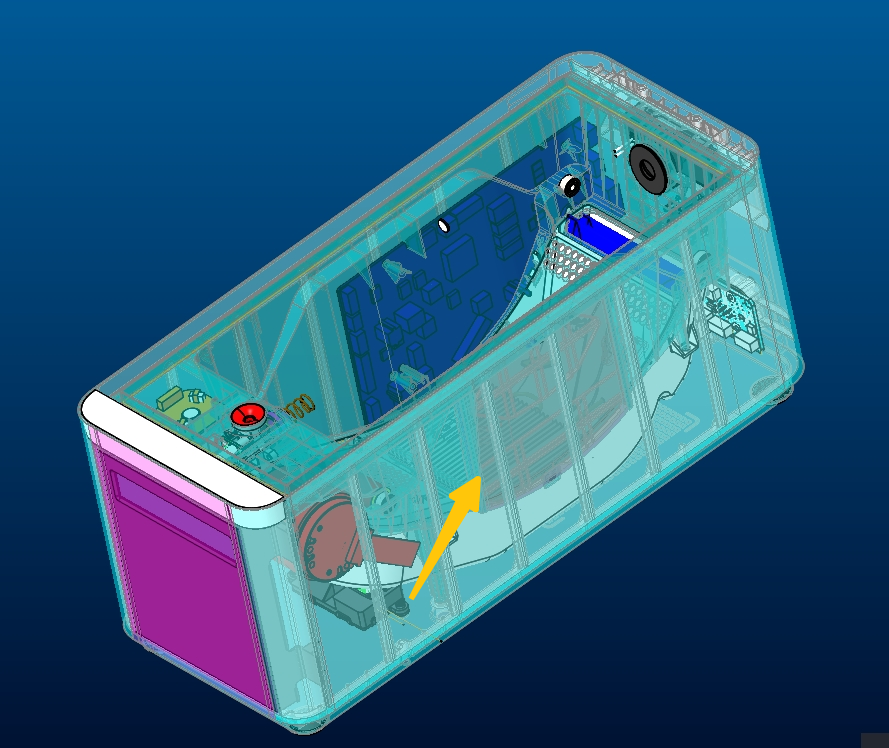

Este artículo explica cómo reemplazar la bobina RFID del AMS HT. Esta pieza lee las etiquetas de los filamentos oficiales de Bambu Lab, permitiendo estimar el remanente y recargar material automáticamente.
Modelos aplicables
AMS HT
Cuándo reemplazarlo
El cable de la bobina RFID está desconectado o la bobina se dañó.
Herramientas y materiales necesarios
- Bobina RFID nueva
- Llave Allen H 2.0
- Llave Allen H 1.5
Advertencia de seguridad
¡IMPORTANTE! Es fundamental apagar la impresora antes de hacer cualquier mantenimiento, incluyendo el trabajo en la electrónica y los cables del toolhead. Si hacés esto con la impresora prendida, podés provocar un cortocircuito, dañar la electrónica y generar un riesgo de seguridad.
Durante el mantenimiento o la resolución de problemas, puede que tengas que desarmar piezas, incluido el hotend. Esto deja expuestos cables y componentes que podrían hacer cortocircuito si se tocan entre sí, con otro metal o con componentes electrónicos mientras la impresora sigue encendida. Esto puede dañar la electrónica de la impresora y traer más problemas.
Por eso, acordate siempre de apagar la impresora y desconectarla de la corriente antes de empezar. Así evitás cortocircuitos y daños, asegurando un mantenimiento seguro y efectivo. Si tenés dudas sobre esta guía, te recomendamos abrir un ticket técnico y vamos a hacer lo posible para responderte rápido y ayudarte.
Sacar la bobina RFID vieja
1. Sacar el tubo de PTFE de la parte trasera del AMS HT

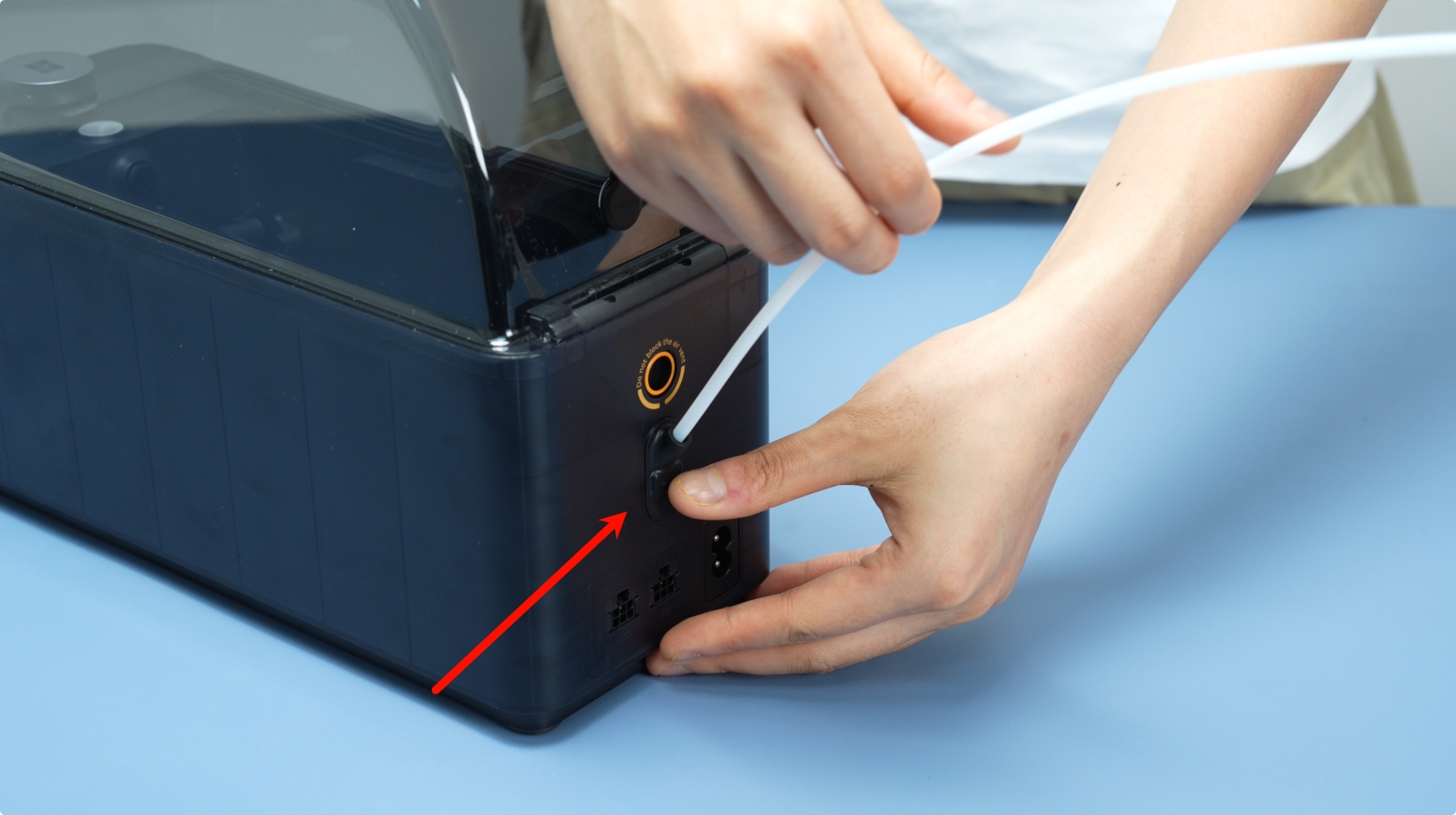

Presioná el botón de liberación del tubo de PTFE en la parte de atrás del AMS HT para destrabar el conector, y después tirá del tubo para sacarlo.
2. Sacar los ejes de soporte activo y pasivo

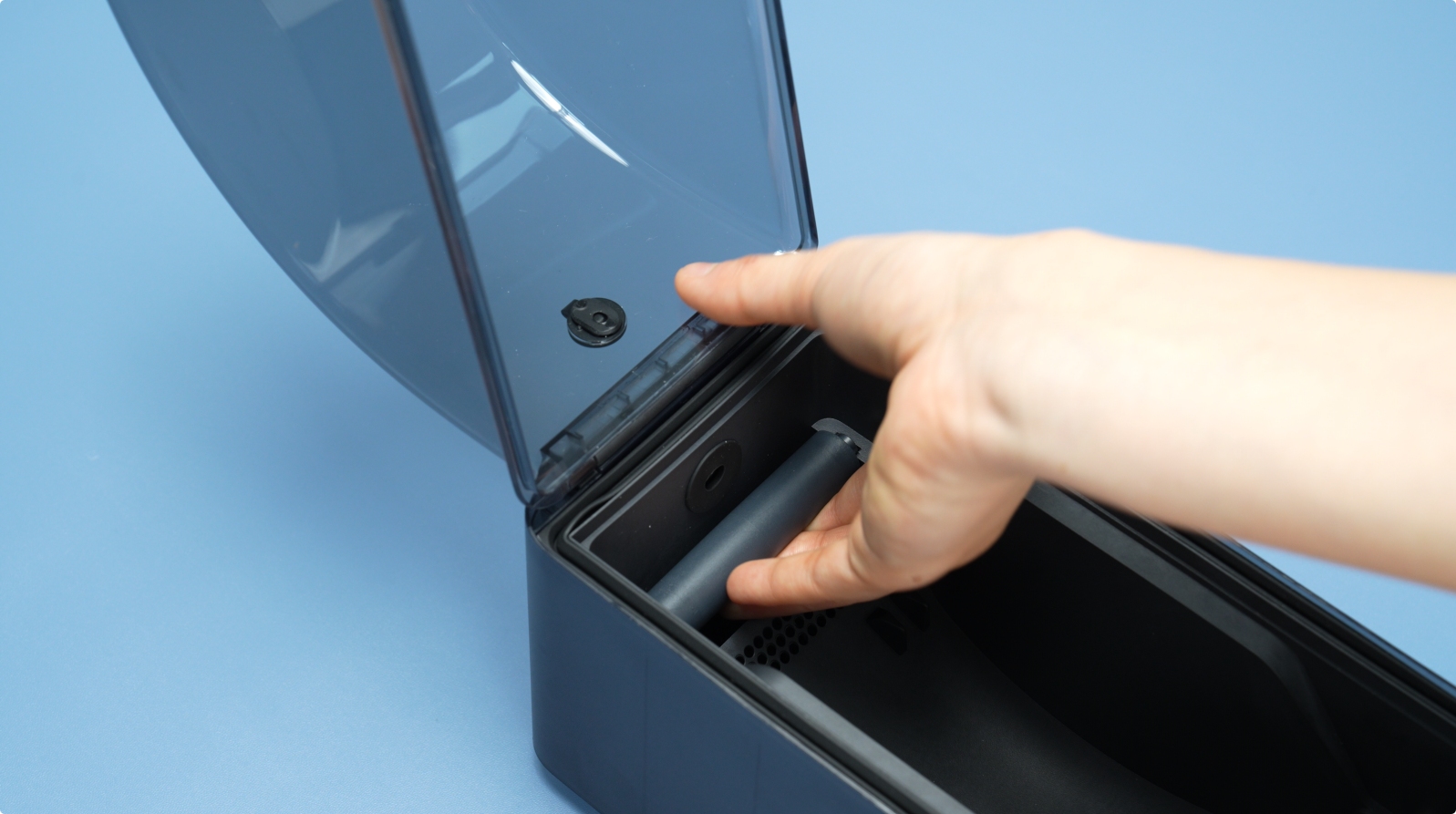

Primero, retirá ambos ejes de soporte (activo y pasivo) de la ranura de material. Tené cuidado con los rodamientos en ambas puntas al sacar las fundas.
3. Desmontar el marco principal del AMS HT

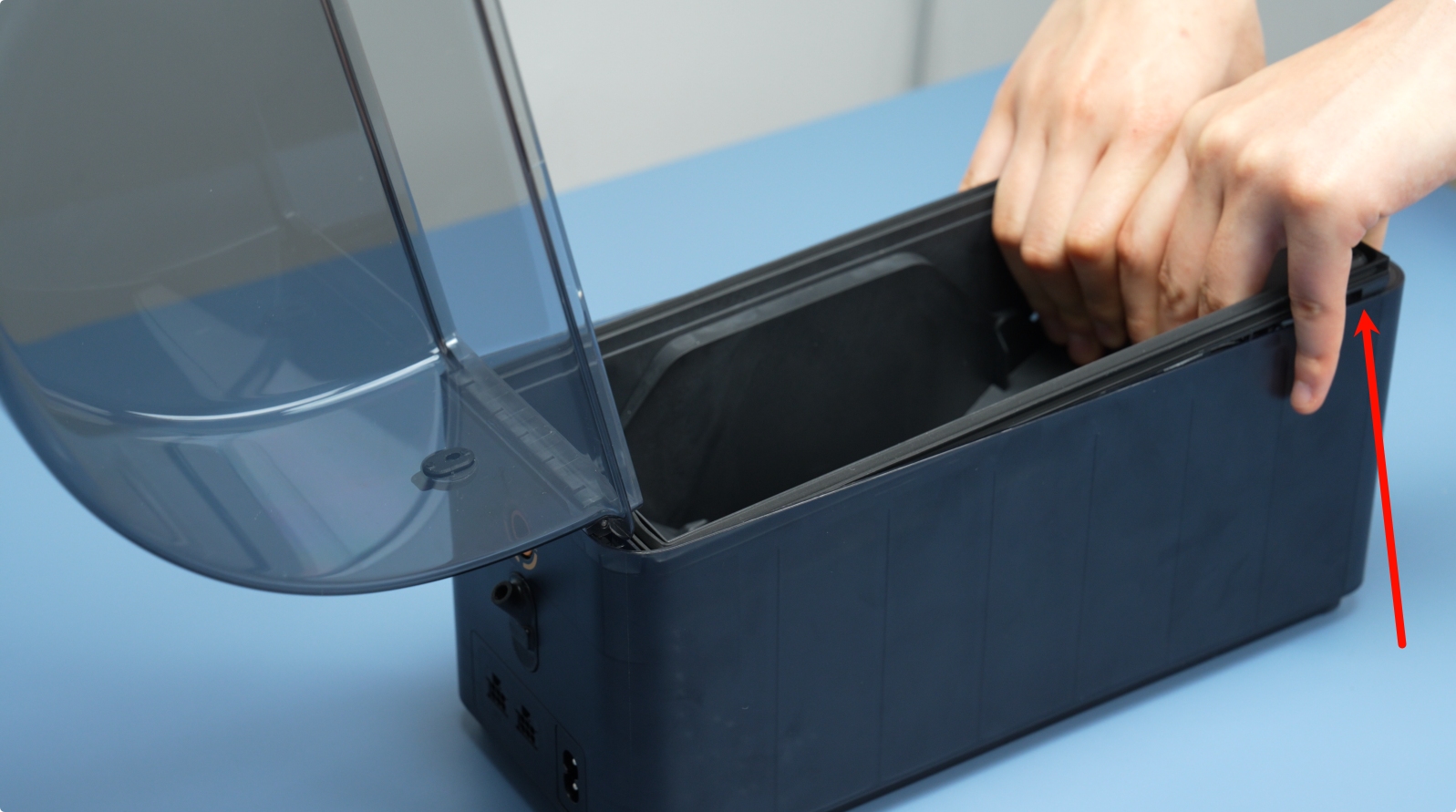

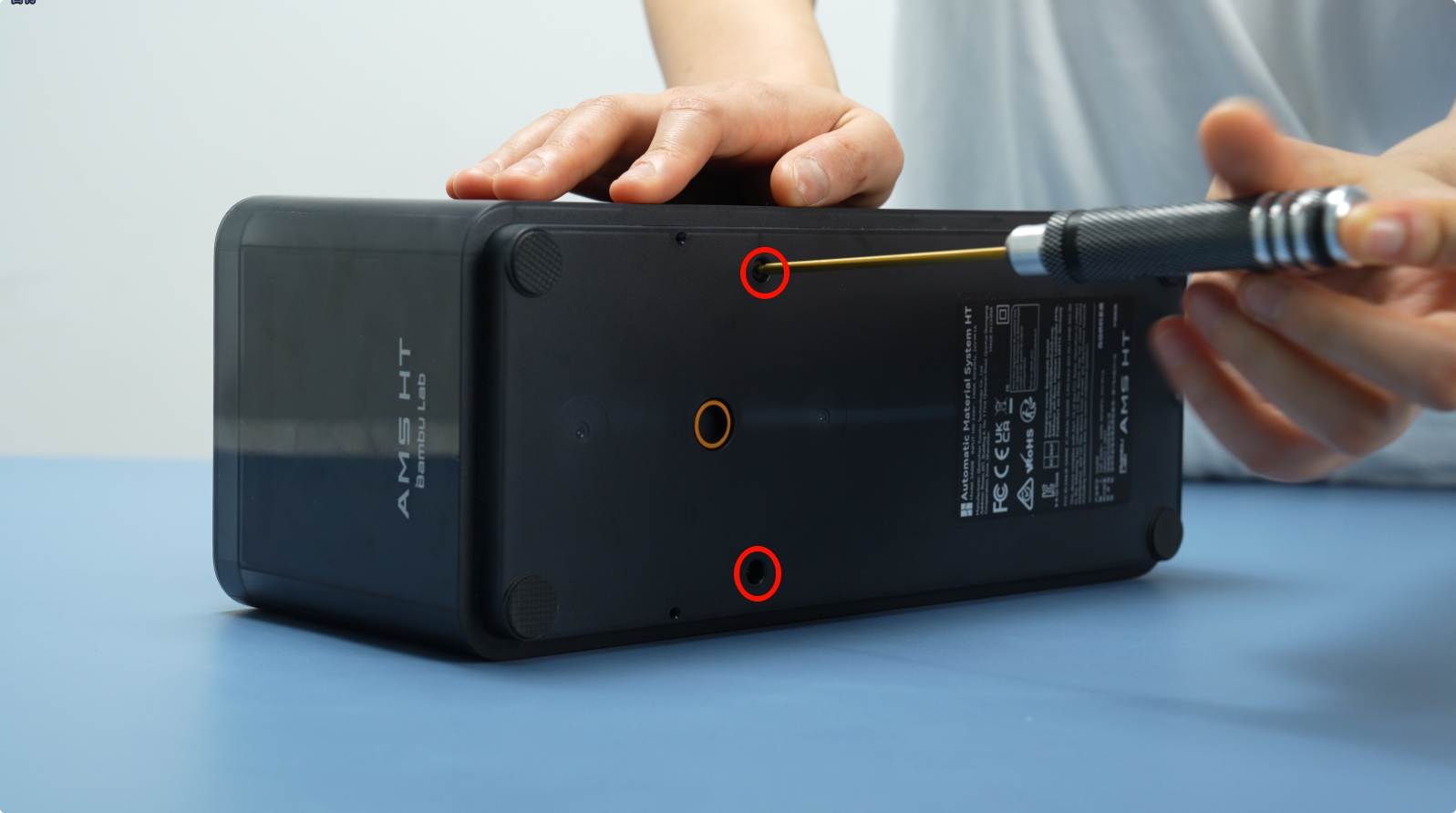

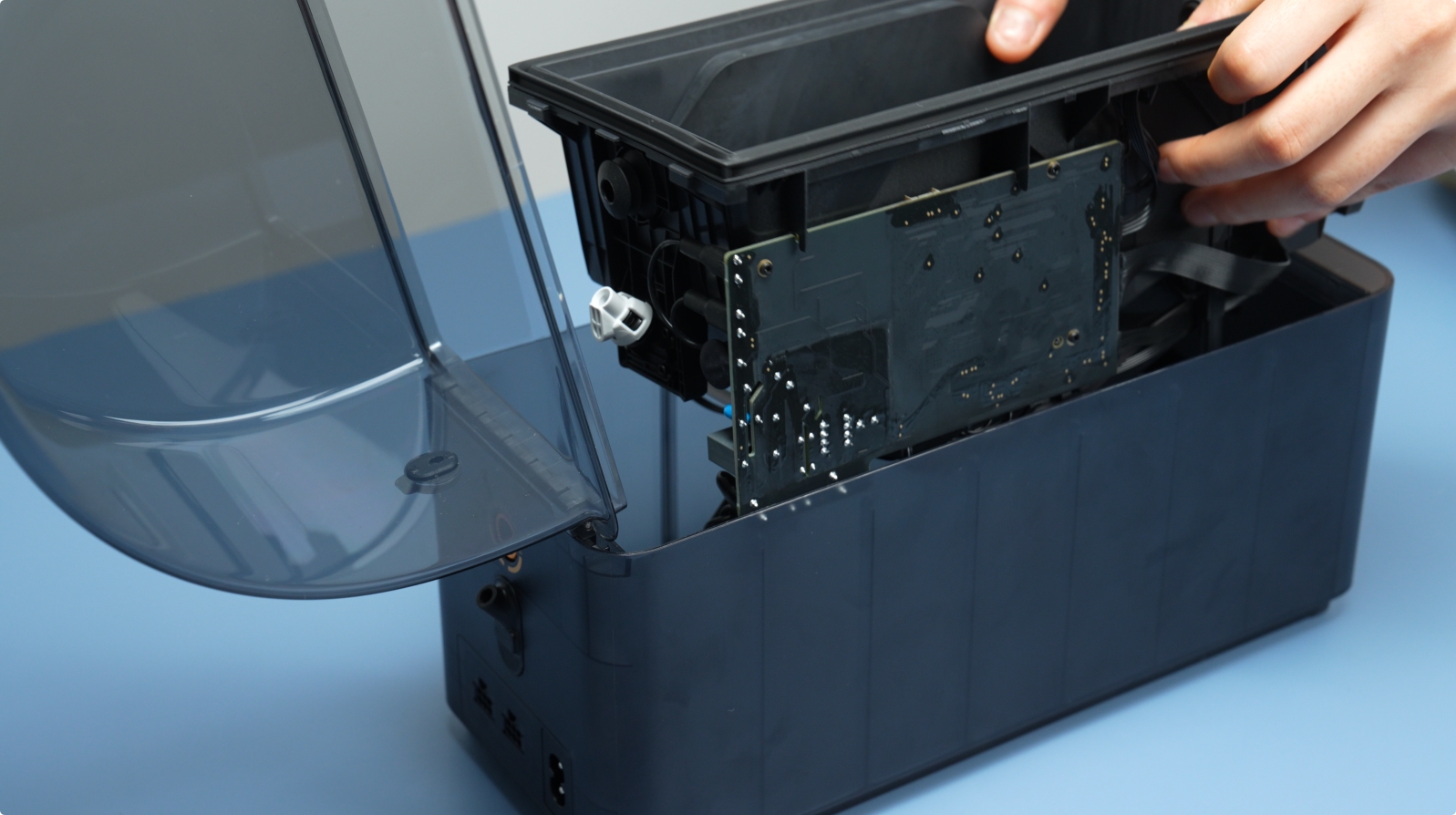

Sacá los dos tornillos de abajo (BT3×8). Levantá despacio el conjunto del marco principal. Una vez que se abra un poco de espacio, levantá todo el ensamble. Nota: hay cables conectados, no tires con fuerza.

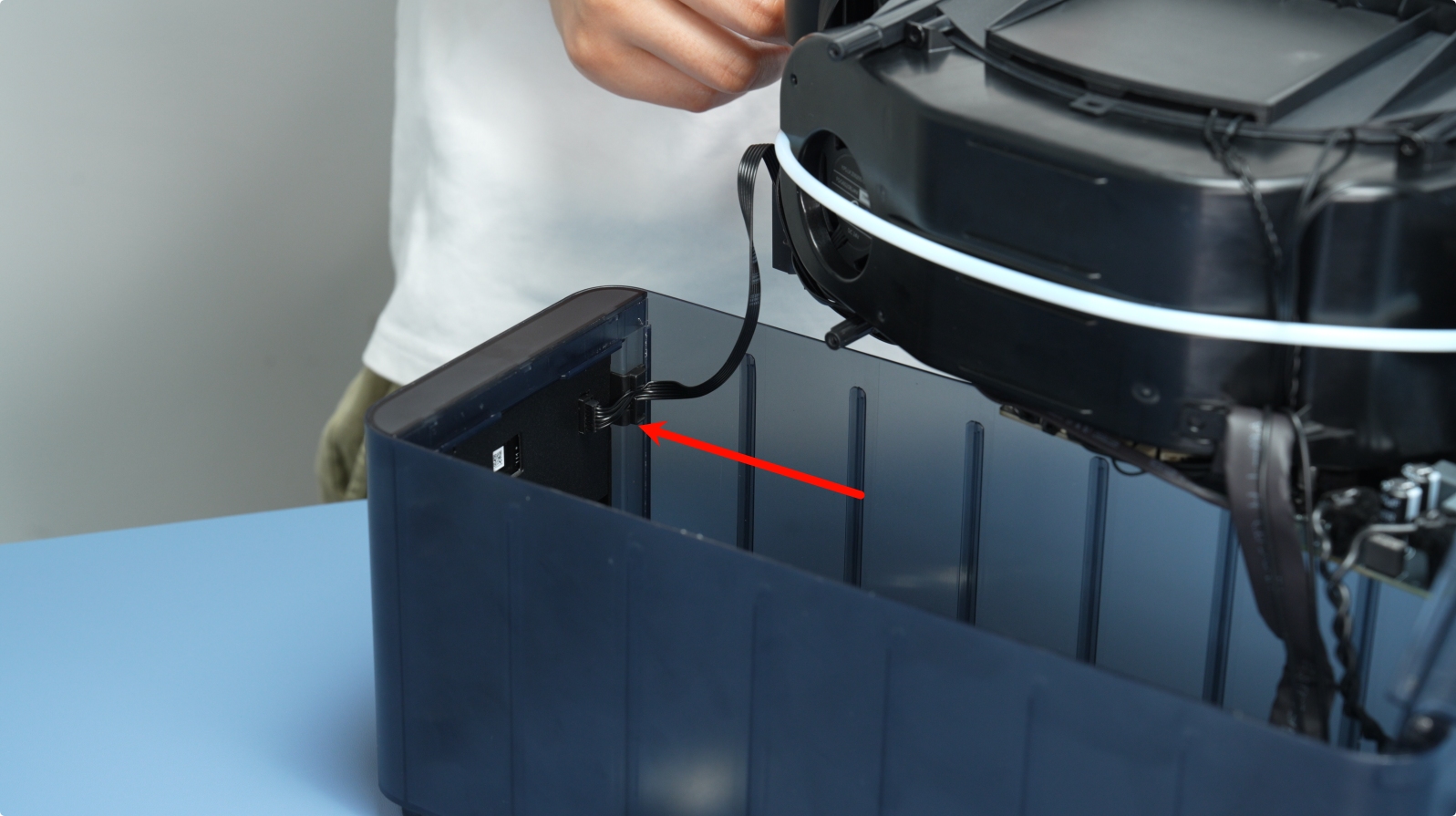

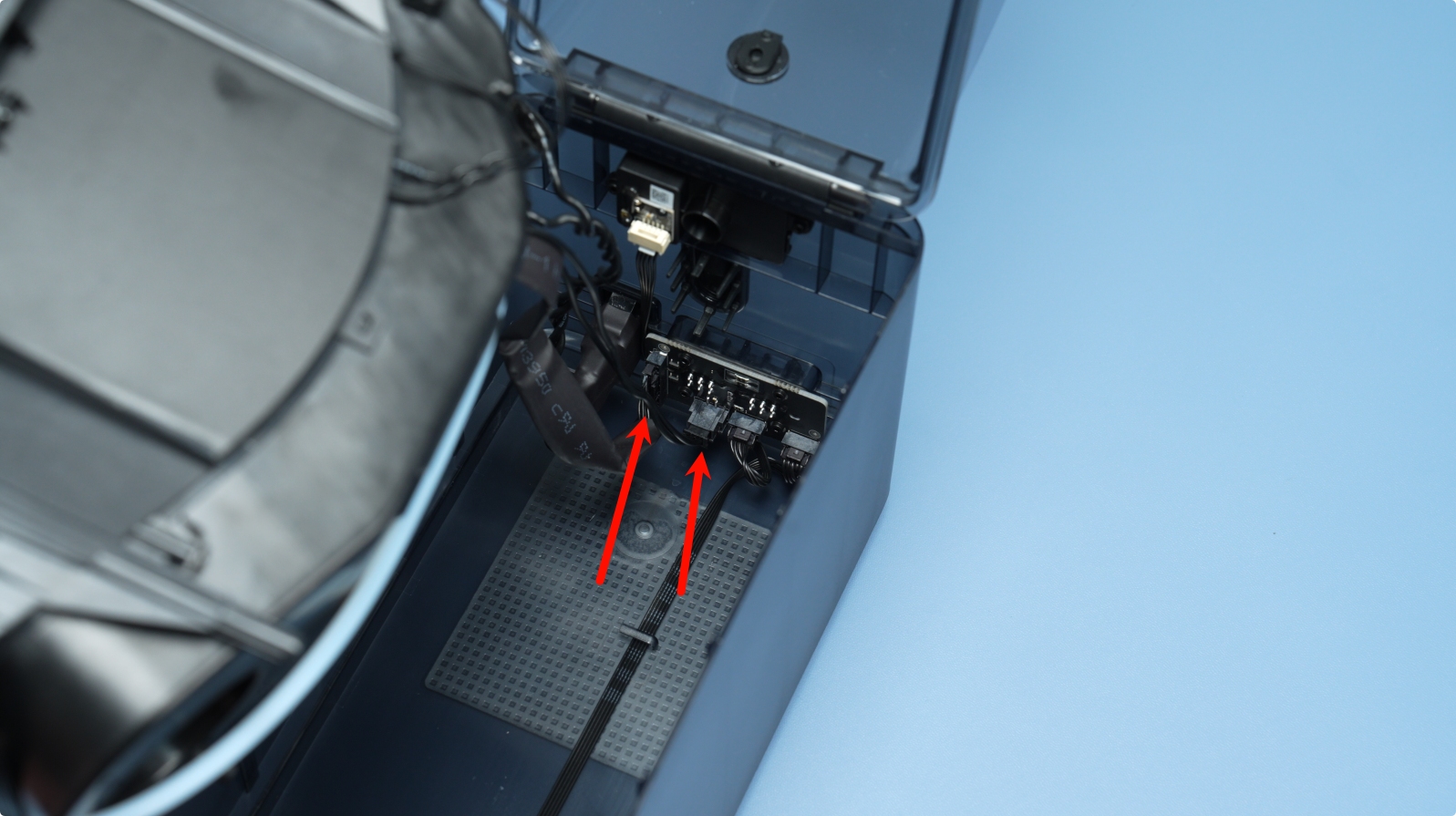

Destrabá el pestillo del conector y desenchufá el cable de la pantalla frontal. Después, desconectá los cables de señal y energía de la placa de alimentación del AMS HT.

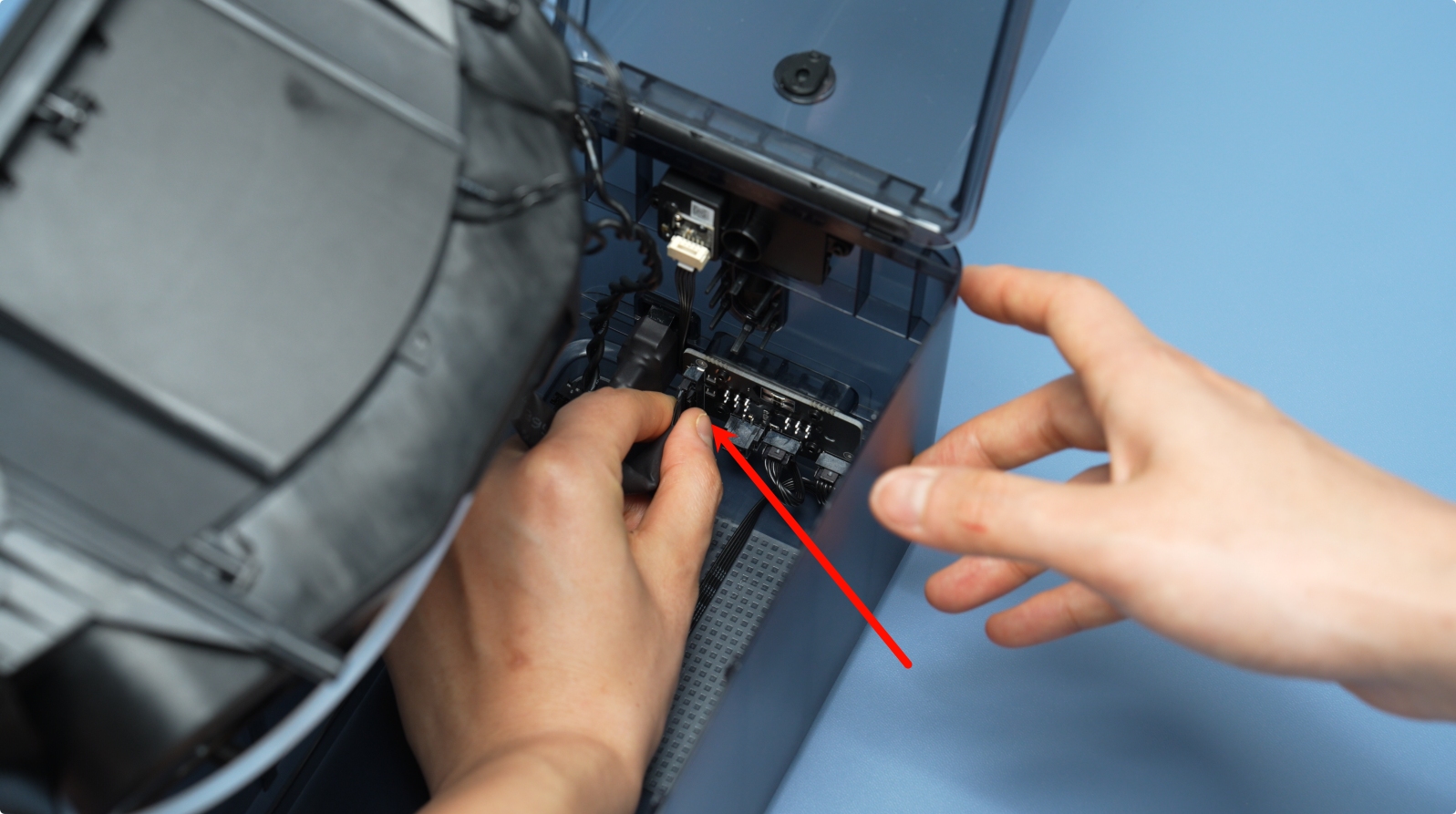

Sacá el cable que va del toma de corriente a la placa principal. Apretá el seguro y tirá del conector.
4. Sacar la bobina RFID

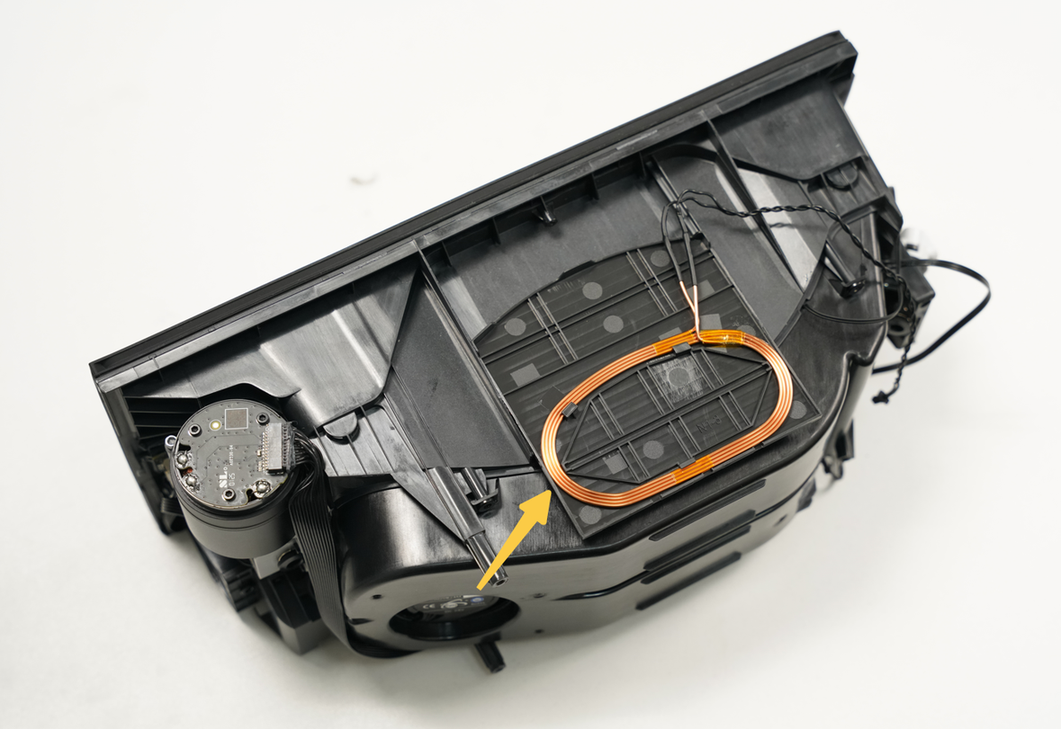

Retirá el tornillo de la RFID (BT2×5) y sacá la bobina RFID con cuidado.
Instalar la bobina RFID nueva
1. Instalar la bobina RFID
Colocá la bobina RFID en su ranura y fijala con un tornillo (BT2×5).
2. Instalar el marco principal del AMS HT
Conectá los dos cables: el de comunicación a la placa principal (14 pines) y el de alimentación (2 pines). Conectá el cable del toma de corriente a la placa principal y volvé a poner la funda aislante. Nota: la polaridad no importa acá.

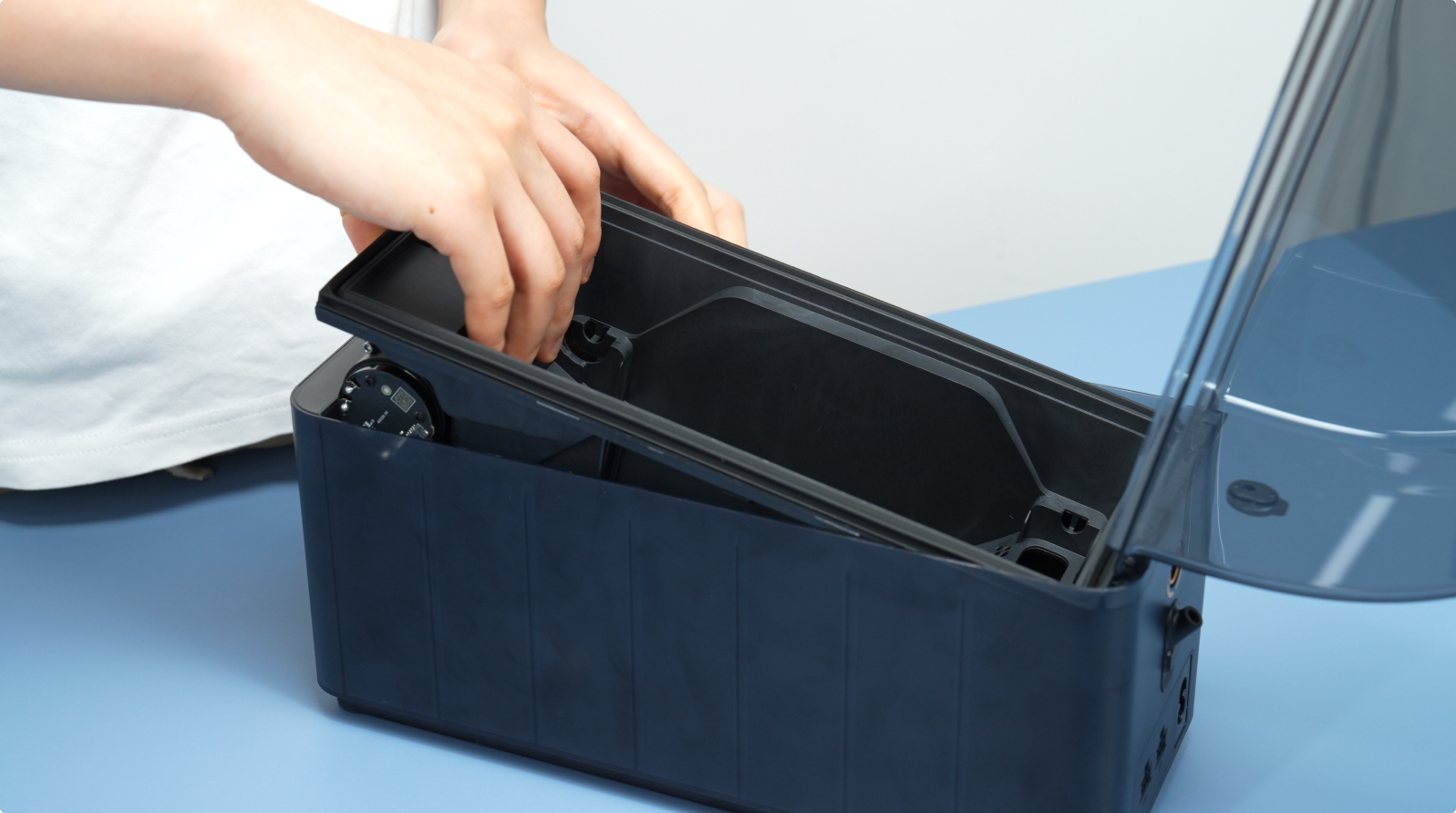

Conectá el cable de la pantalla frontal y acomodalo en su canaleta. Enganchá con los dedos los cables que sobresalgan y calzá el marco principal en la carcasa inferior. Asegurate de que quede bien asentado y fijalo con los dos tornillos de abajo (BT3×8).
3. Instalar los ejes de soporte activo y pasivo

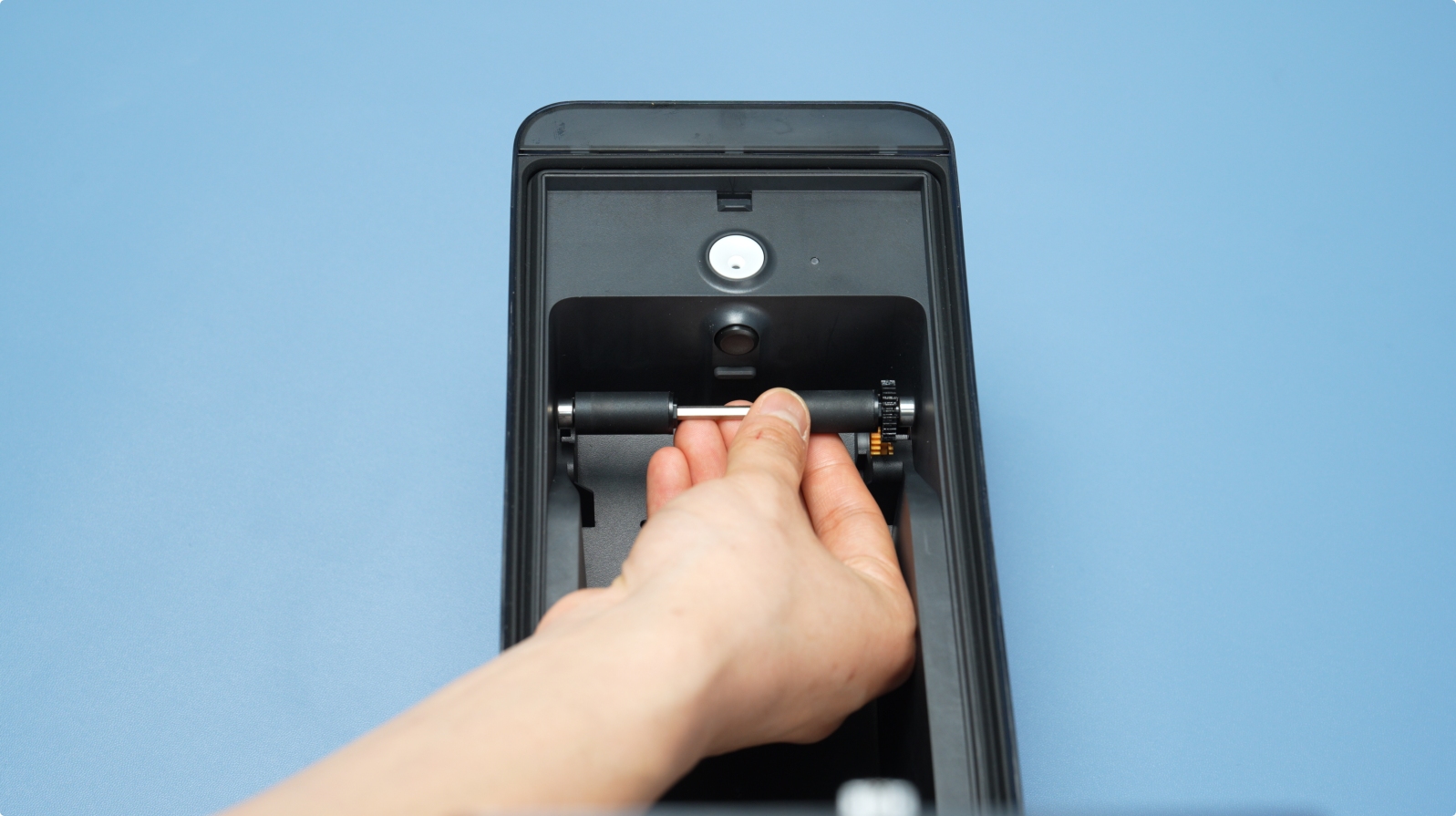

Presioná el eje activo en la ranura frontal hasta que haga clic. Alineá el engranaje negro con el amarillo que está adentro del marco principal. Presioná el eje pasivo en el marco principal hasta que haga clic. Nota: una vez instalados, girá los ejes a mano para confirmar que se muevan suavemente.
4. Insertar el tubo de PTFE en la parte de atrás del AMS HT
Empujá el tubo de PTFE en la parte trasera del AMS HT. Tirá un poquito para confirmar que quedó bien agarrado.
Calibración del dispositivo
Conectá el cable de corriente y enganchá el AMS HT a la impresora. Prendela y cargá filamento. Fijate en la pantalla de la impresora si el AMS HT lee correctamente la información del filamento por RFID. Si la lee bien y no tira ningún error, el reemplazo fue un éxito.
Si llega a dar error, revisá todas las conexiones y probá de nuevo. Si el problema sigue, contactate con el soporte técnico de Bambu Lab.
