Este artículo explica cómo reemplazar el sensor Hall de estado de la tapa del AMS HT.
Sensor Hall de estado de la tapa
El sensor Hall de estado de la tapa del AMS HT está ubicado en el marco central de la unidad. Durante el proceso de secado, si se abre la tapa superior, el sensor Hall detecta el estado anormal y dispara una notificación en la impresora.
Cuándo reemplazarlo
- El sensor Hall de estado de la tapa está dañado.
- El cable de conexión está dañado.
- Se producen falsas alertas de tapa abierta.
Herramientas y materiales necesarios

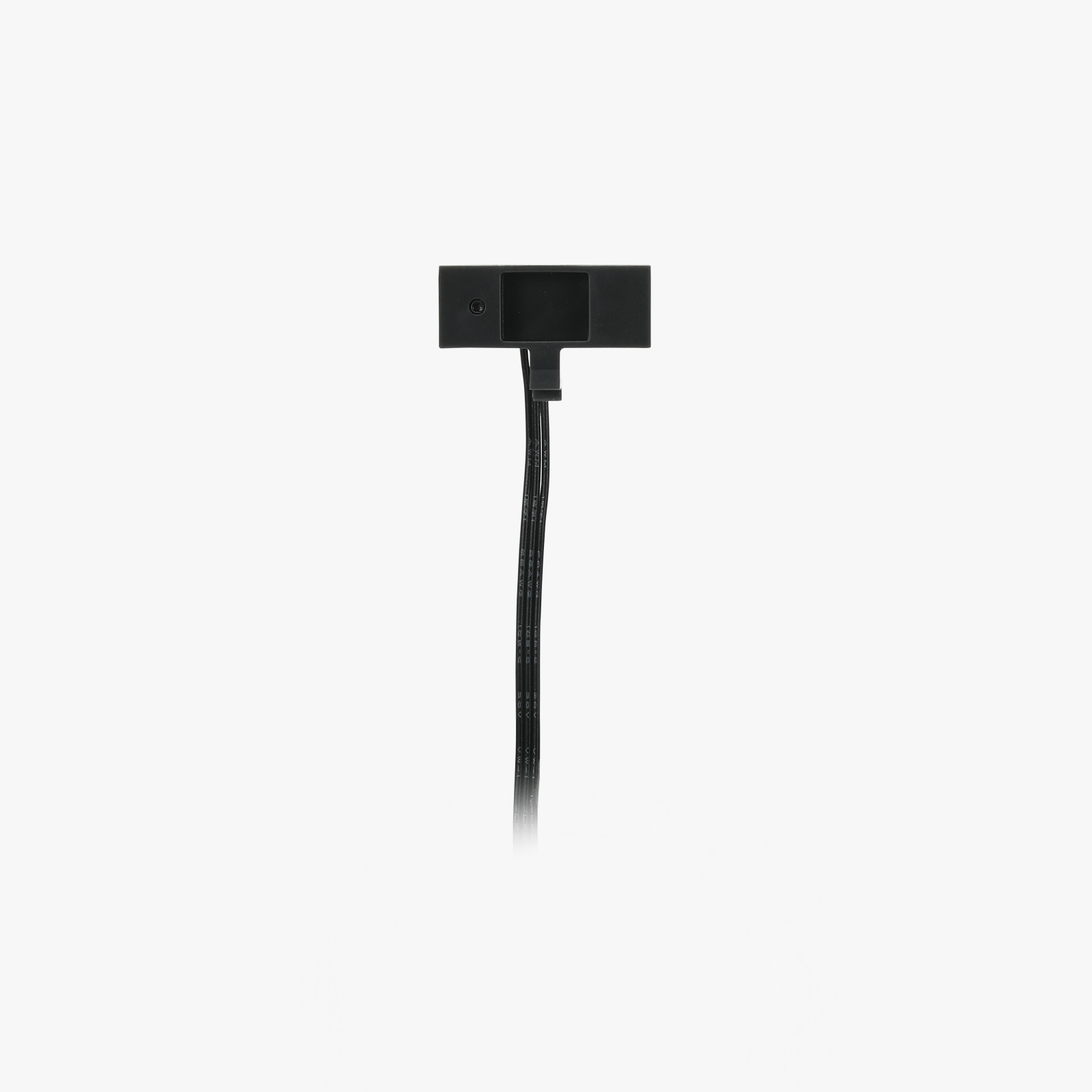

- Sensor Hall de estado de la tapa nuevo.
- Llave Allen H2.0.
Advertencia de seguridad
¡IMPORTANTE!
Es fundamental apagar la impresora antes de hacer cualquier trabajo de mantenimiento, incluyendo meter mano en la electrónica y en los cables del cabezal. Hacer estas tareas con la máquina prendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o la solución de problemas, vas a tener que desarmar partes, incluyendo el hotend. Esto deja expuestos cables y componentes eléctricos que podrían hacer cortocircuito si se tocan entre sí, con algún metal o con otra placa mientras la impresora sigue prendida. Esto puede terminar arruinando la electrónica de la impresora y traerte más dolores de cabeza.
Por eso, es clave apagar la impresora y desenchufarla de la corriente antes de arrancar con el mantenimiento. Así evitás cortocircuitos o daños en las placas y te asegurás un arreglo seguro y efectivo. Si tenés dudas o preguntas sobre esta guía, te recomendamos abrir un ticket técnico y vamos a hacer lo posible para responderte rápido y darte una mano.
Retirar el sensor Hall de estado de la tapa viejo
1. Sacar el tubo de PTFE de la parte trasera del AMS HT

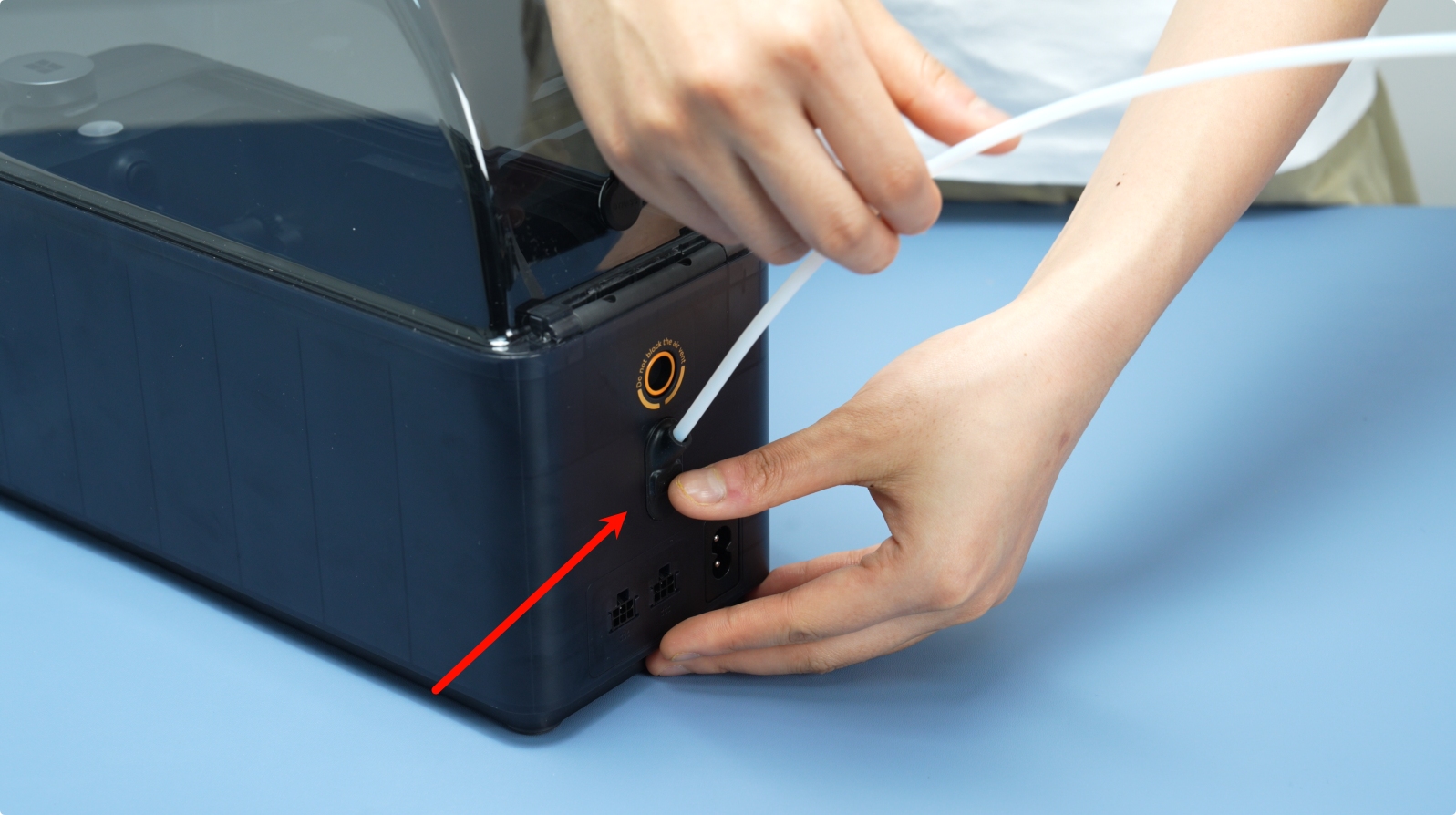

Apretá el botón de liberación del tubo de PTFE en la parte de atrás del AMS HT para destrabar el conector, y después tirá del tubo para sacarlo.
2. Sacar los ejes de soporte activo y pasivo

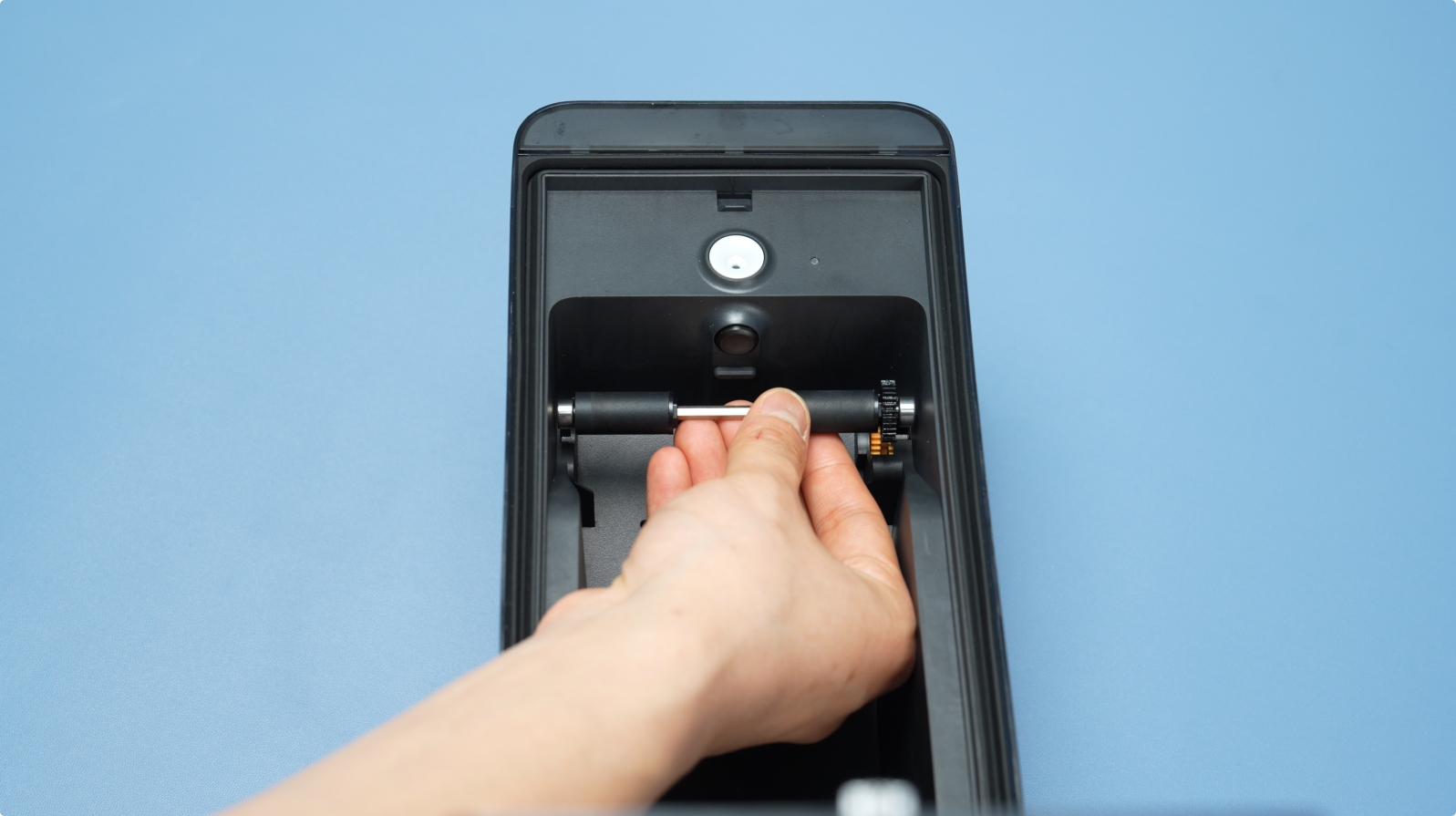

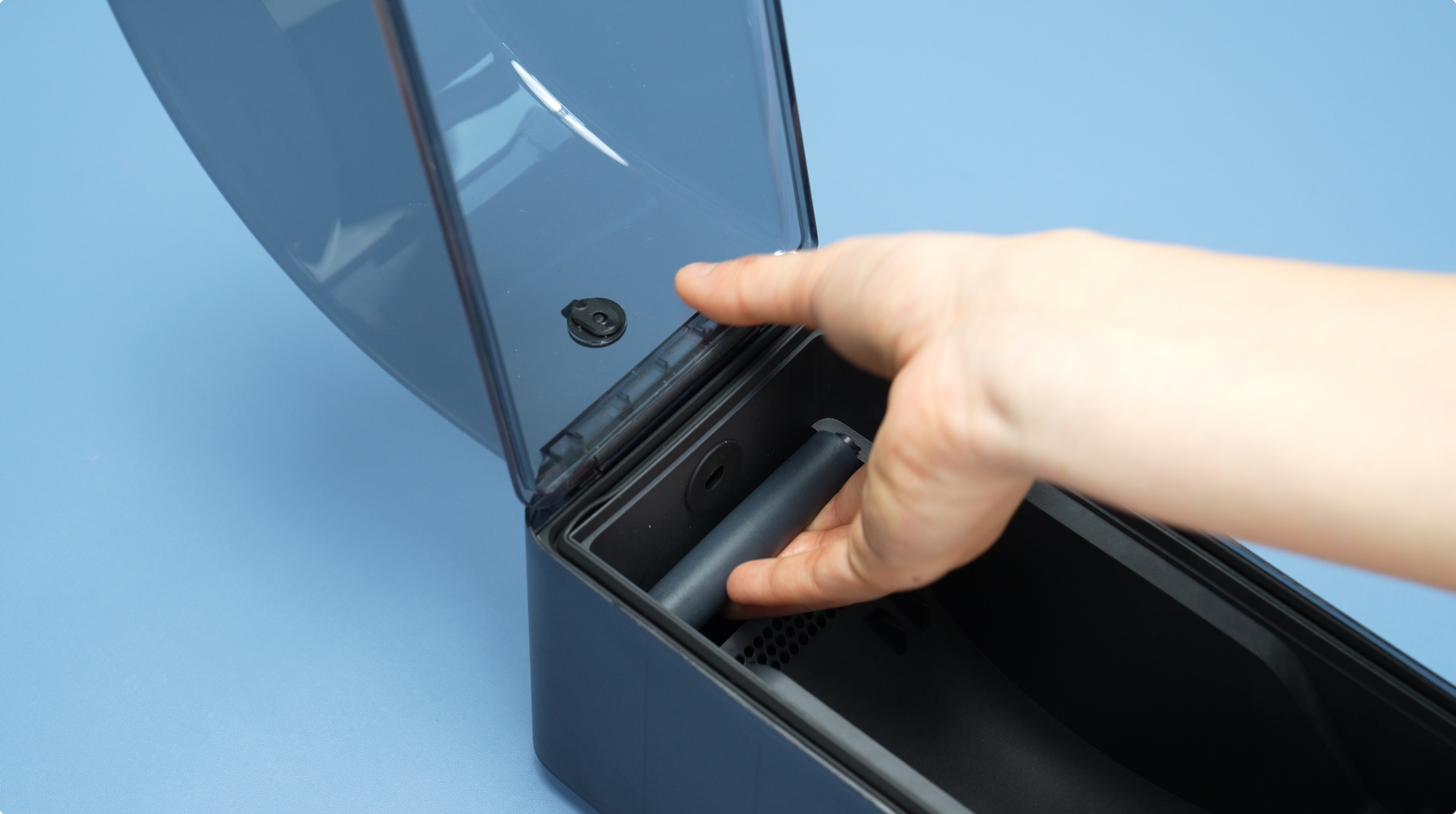

Primero, sacá el eje de soporte pasivo y el eje de soporte activo de la ranura de material. Tené cuidado con los rodamientos en ambas puntas al sacar los bujes.
3. Retirar el marco principal del AMS HT

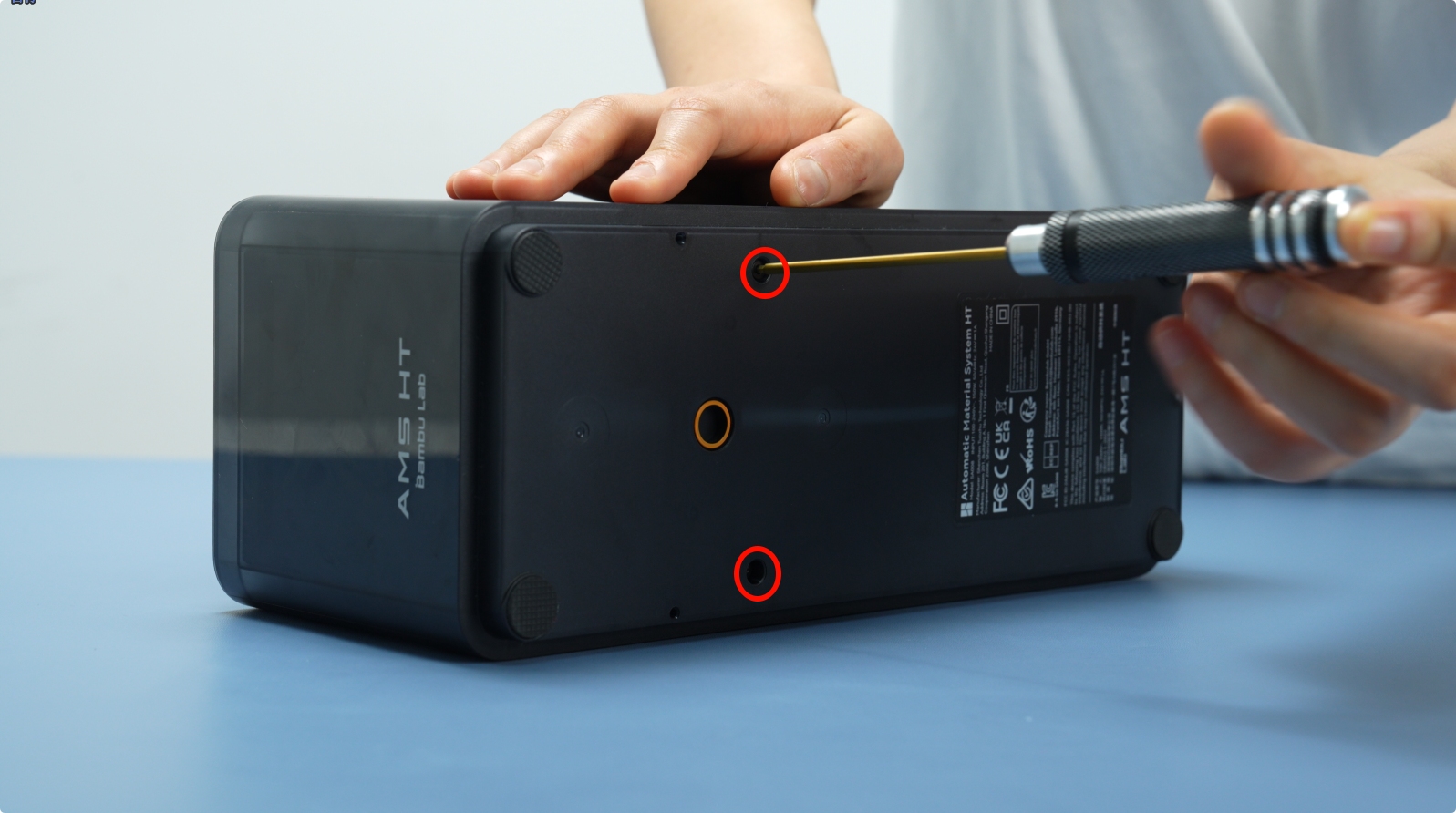

Sacá los dos tornillos de abajo (BT3×8).

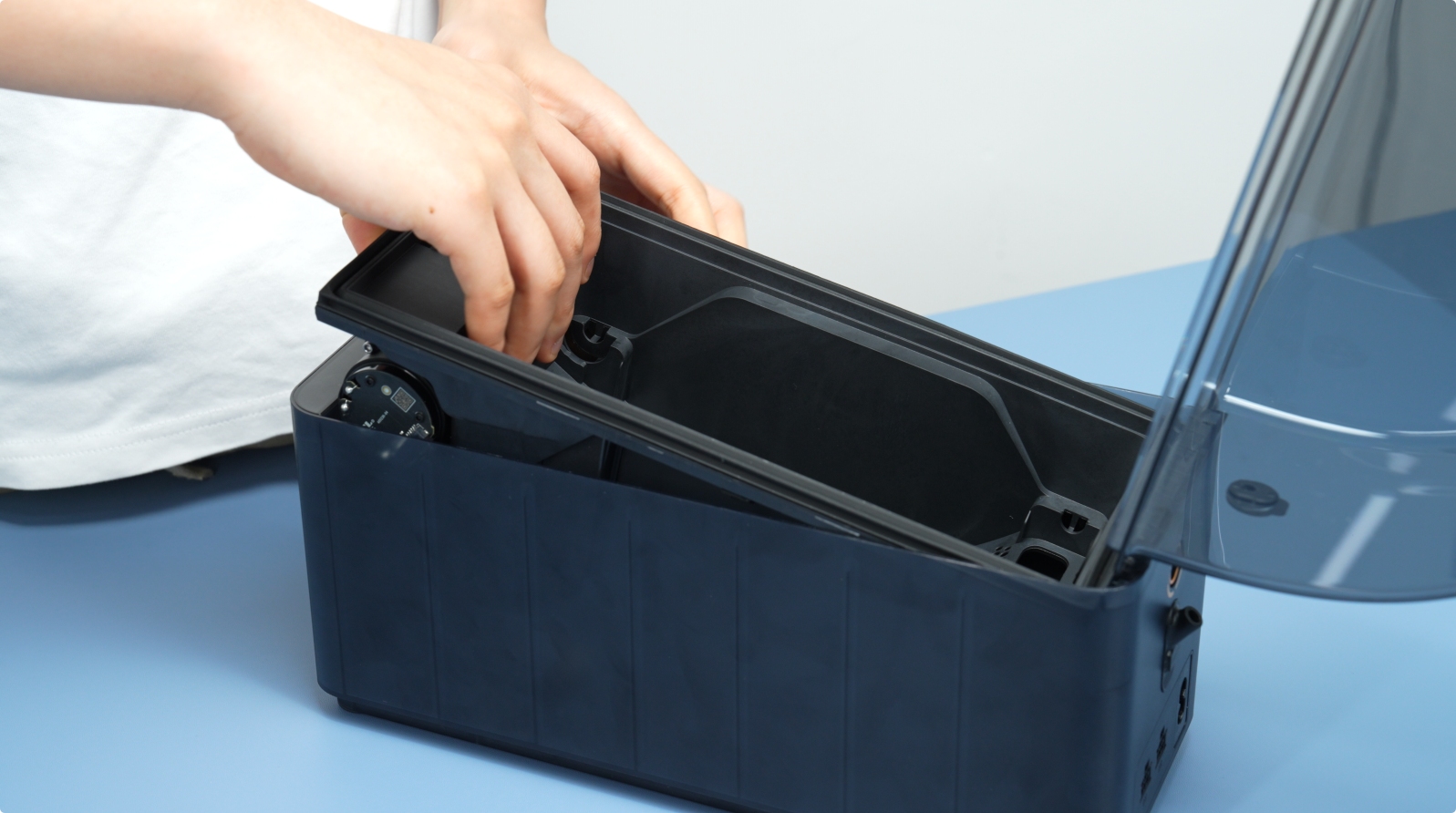

Levantá el conjunto del marco principal despacio hacia arriba.

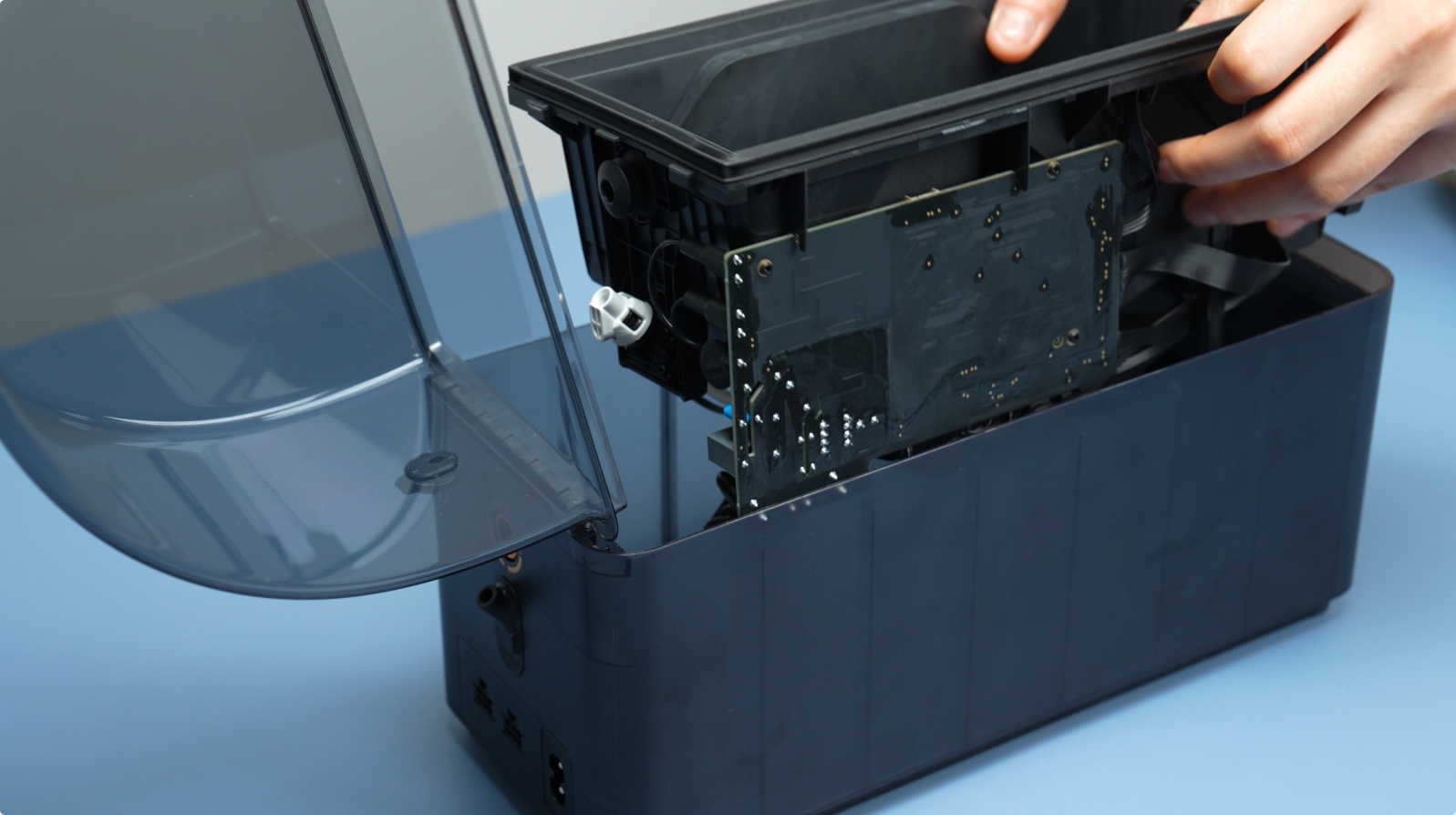

Una vez que se abra un hueco, levantá el conjunto. Ojo: hay cables conectados, así que no tires a lo bruto.
Destrabá el seguro del conector y desenchufá el cable de la pantalla frontal.

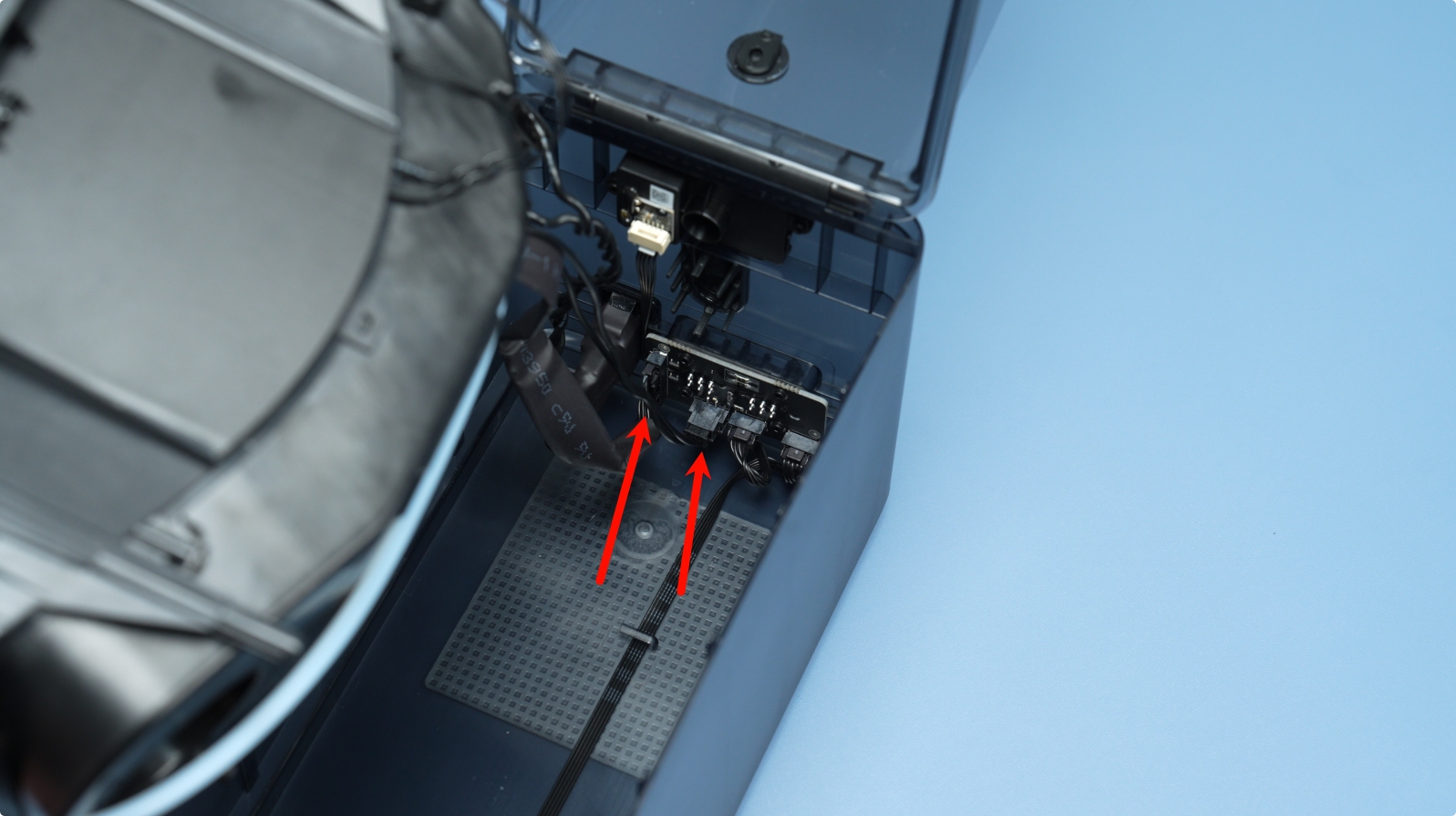

Después, desconectá los cables de señal y de alimentación de la placa de poder del AMS HT.

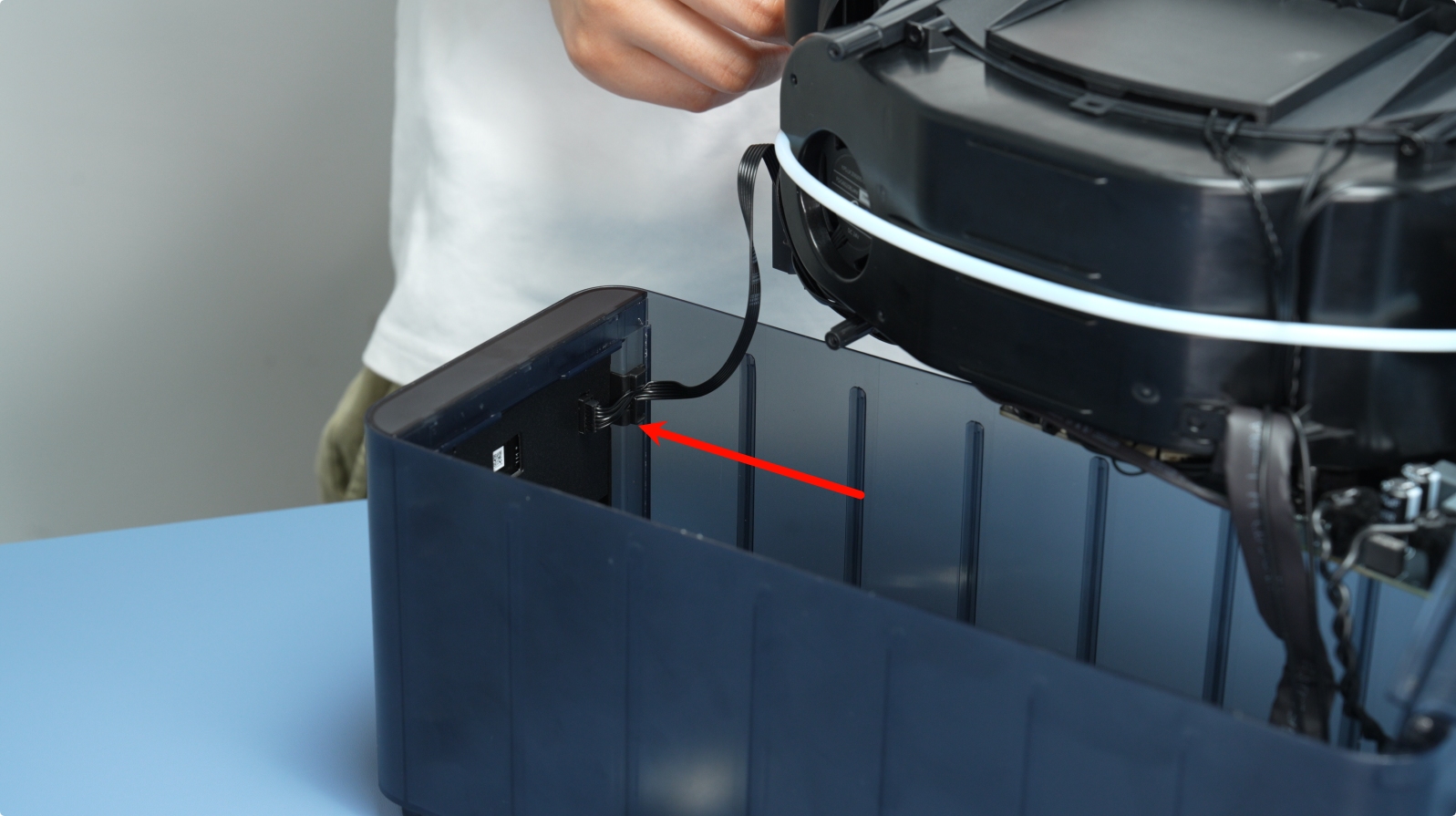

Sacá el cable que va del conector de corriente a la placa principal. Apretá la traba y tirá del conector para sacarlo.
4. Desenchufar el conector del sensor Hall de la placa principal

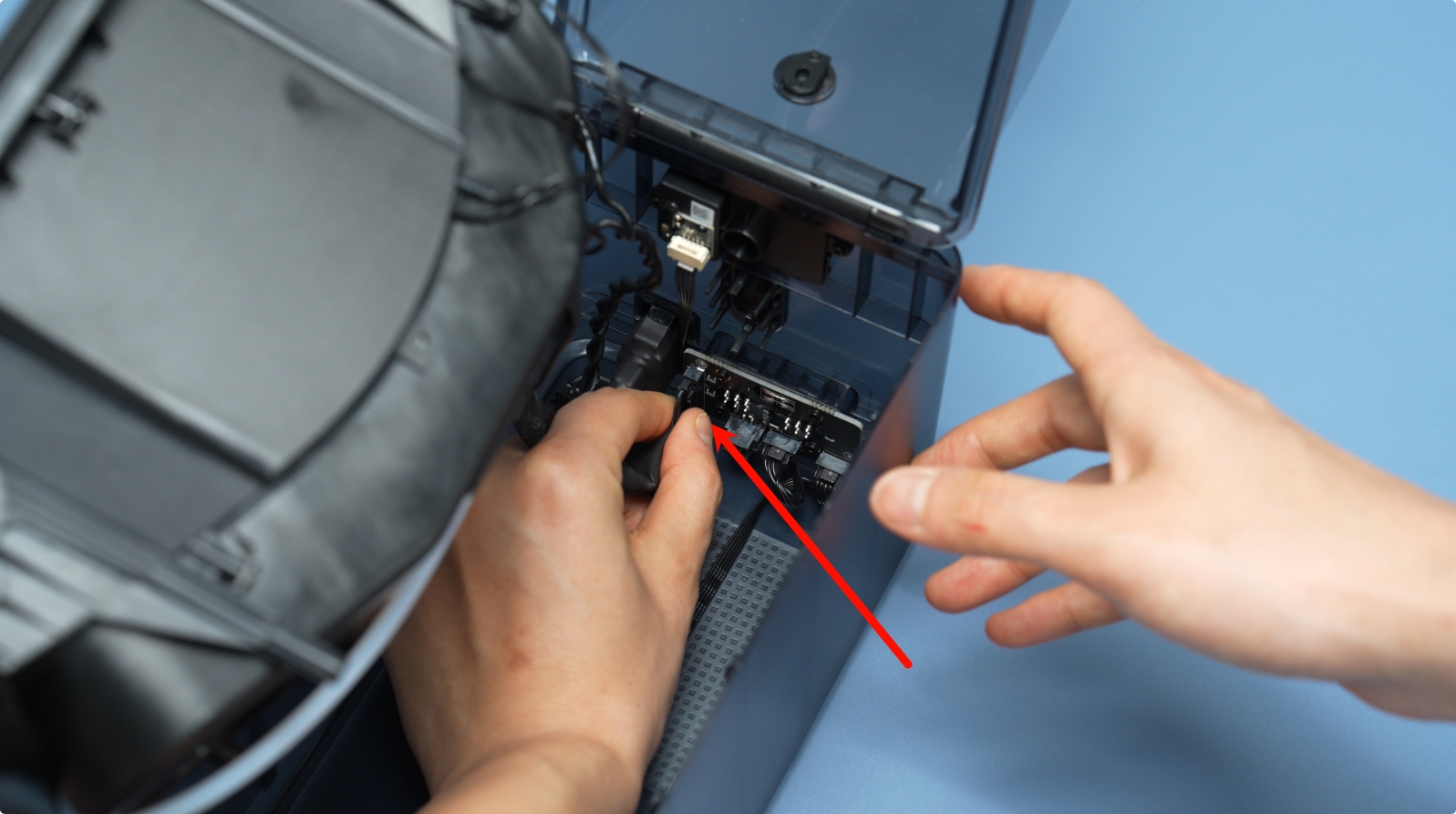

En la placa principal del AMS HT, desenchufá el conector del cable del sensor Hall de estado de la tapa (posición número 2 en la foto de abajo).
5. Retirar el sensor Hall de estado de la tapa

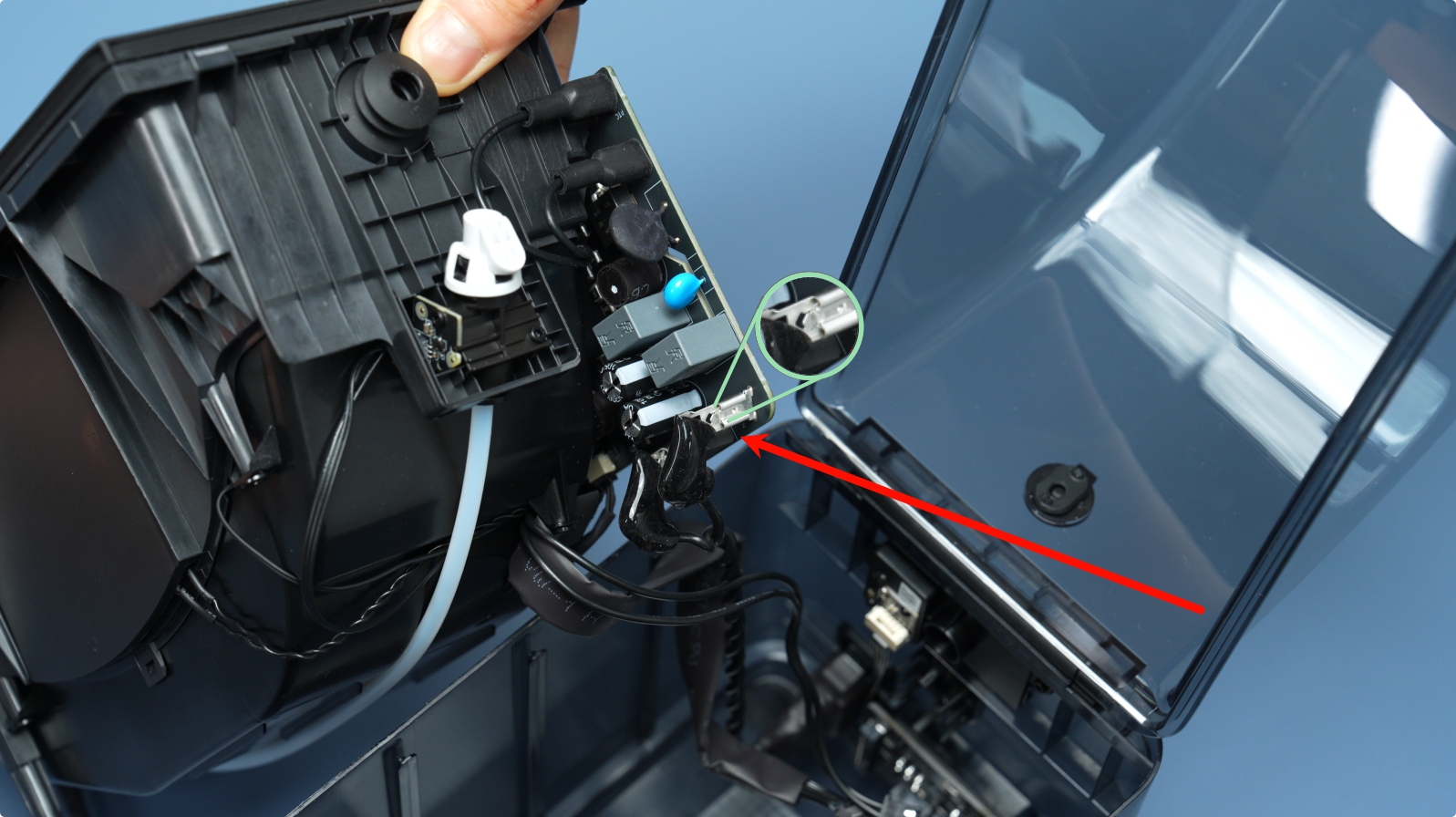

Empujá la traba de fijación para atrás y después sacá la placa del sensor Hall de la tapa.
Instalar el sensor Hall de estado de la tapa nuevo
1. Colocar el sensor Hall de estado de la tapa
Deslizá la placa por las guías hasta que la traba haga clic. Acomodá los cables pasándolos por la canaleta.
2. Conectar el cable del sensor Hall
Enchufá el conector del cable del sensor Hall en el puerto correspondiente de la placa principal del AMS HT (posición número 2 en la foto de abajo).
3. Instalar el marco principal del AMS HT
Conectá los dos cables:
- El de comunicación de la placa principal (14 pines).
- El de alimentación de la placa principal (2 pines).
Conectá el cable del enchufe de corriente a la placa principal y volvé a ponerle la funda aislante.
Nota: Acá la polaridad no importa.
Conectá el cable de la pantalla frontal y asegurálo en la canaleta.

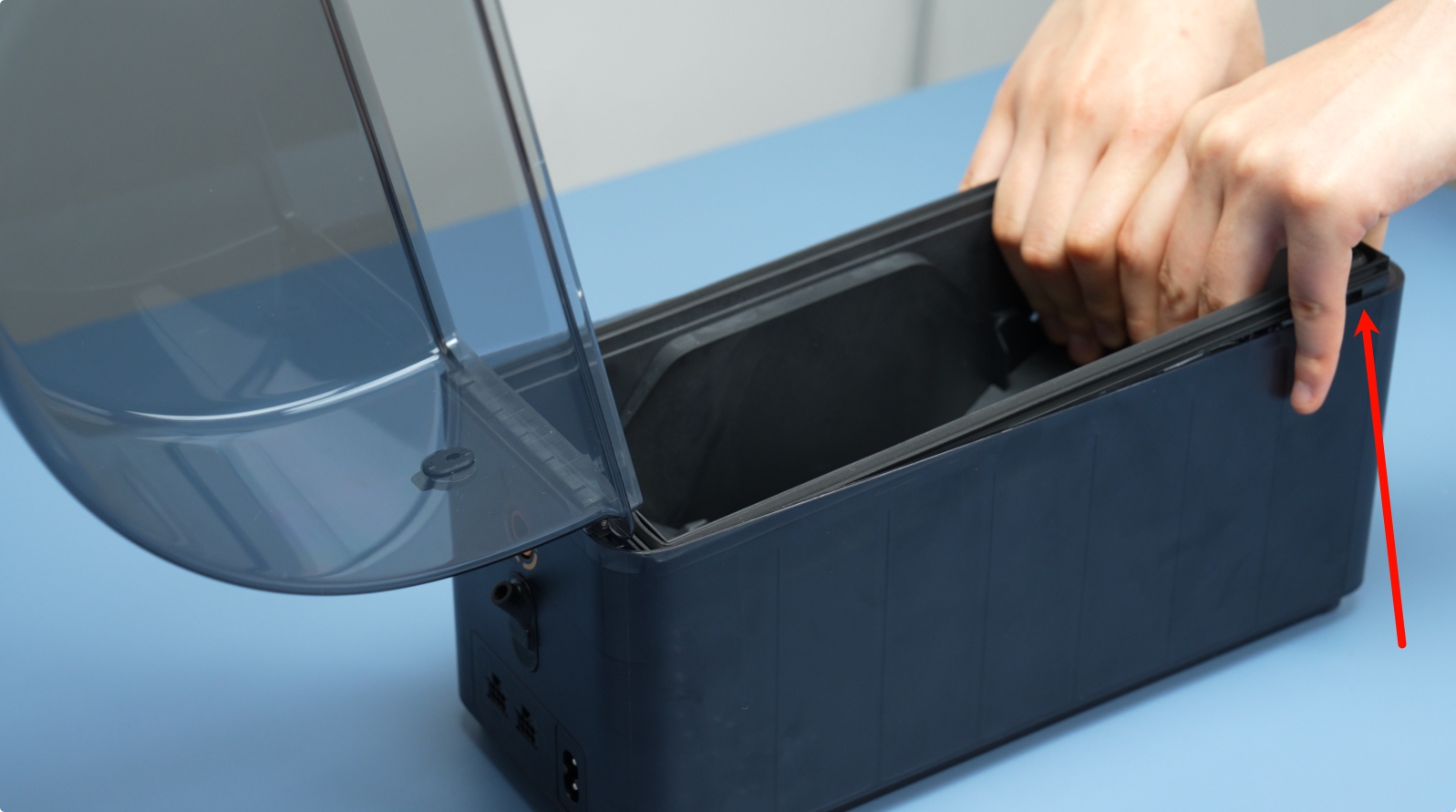

Enganchá con los dedos los cables que sobresalen y encajá el marco principal en la carcasa inferior.
Fijate que el marco principal quede bien asentado y aseguralo con dos tornillos por abajo (BT3×8).
4. Instalar los ejes de soporte activo y pasivo
Apretá el eje de soporte activo en la ranura frontal hasta que calce con un clic. Alineá el engranaje negro con el engranaje amarillo que está adentro del marco principal.
Presioná el eje de soporte pasivo en el marco principal hasta que haga clic.
Nota: Después de instalarlos, girá los ejes a mano para asegurarte de que se muevan suave y sin trabas.
5. Insertar el tubo de PTFE en la parte de atrás del AMS HT
Empujá el tubo de PTFE en la parte trasera del AMS HT. Tirá un poquito para confirmar que quedó bien agarrado.
Calibración del equipo
Enchufá el cable de corriente y conectá el AMS HT a la impresora. Prendé la máquina y arrancá la operación de carga de material del AMS HT desde la pantalla de la impresora.
