Este artículo explica cómo reemplazar la pantalla del AMS HT paso a paso. Te mostramos cuándo es necesario el cambio, las herramientas que vas a necesitar y el procedimiento para desarmar y volver a armar todo el módulo de manera segura.
Módulo de la pantalla

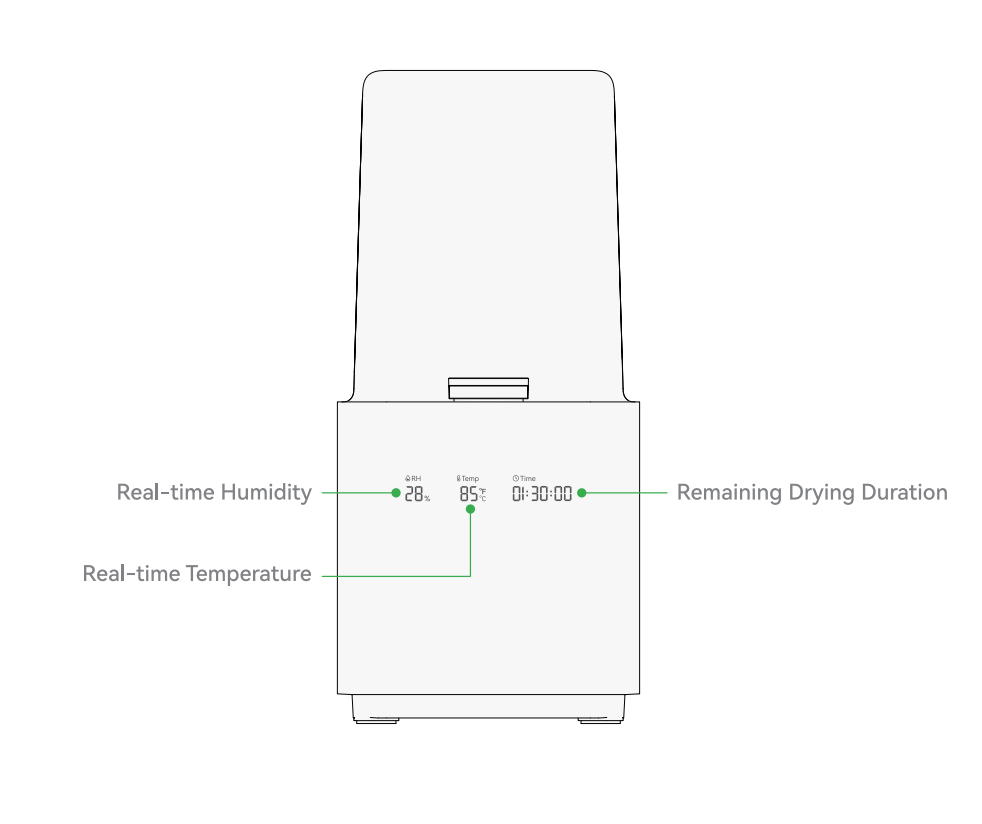

El AMS HT viene con un display frontal que muestra, de izquierda a derecha, la humedad en tiempo real, la temperatura en tiempo real y el tiempo de secado restante.
Modelos compatibles
- AMS HT
Cuándo reemplazarla
- La pantalla del AMS HT no responde o no prende.
- El soporte técnico de Bambu Lab te recomendó cambiarla.
Herramientas y materiales necesarios
- Módulo de pantalla nuevo
- Llave Allen H 2.0
Advertencia de seguridad
¡IMPORTANTE!
Es clave apagar la impresora antes de hacer cualquier mantenimiento, incluyendo tocar la electrónica o los cables del cabezal. Si hacés esto con la impresora prendida, podés provocar un cortocircuito, dañar los componentes electrónicos y correr riesgos de seguridad.
Durante el mantenimiento, capaz tengas que desarmar partes, incluyendo el hotend. Esto deja expuestos cables y componentes que pueden hacer corto si se tocan entre sí o tocan algún metal mientras la máquina sigue prendida. Esto puede freír la placa y traerte más dolores de cabeza.
Por eso, acordate siempre de apagar la impresora y desenchufarla antes de meter mano. Así evitás cortos y trabajás seguro. Si tenés alguna duda con esta guía, abrí un ticket de soporte y te damos una mano rápido.
Sacar el módulo viejo
1. Sacar el tubo PTFE de la parte de atrás del AMS HT

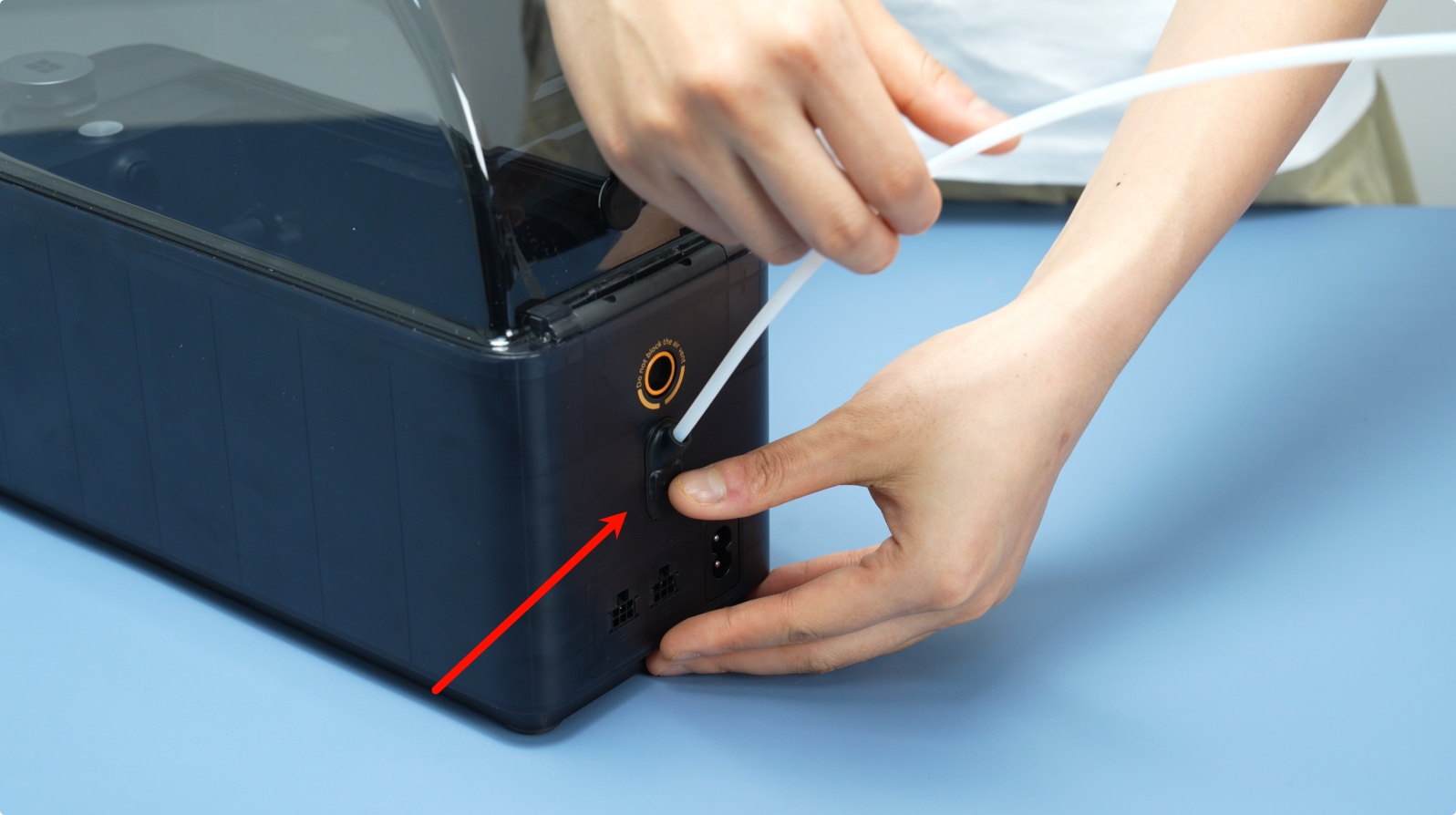

Apretá el botón que libera el tubo PTFE atrás del AMS HT para destrabar el conector y tirá del tubo para sacarlo.
2. Sacar los ejes de soporte activo y pasivo

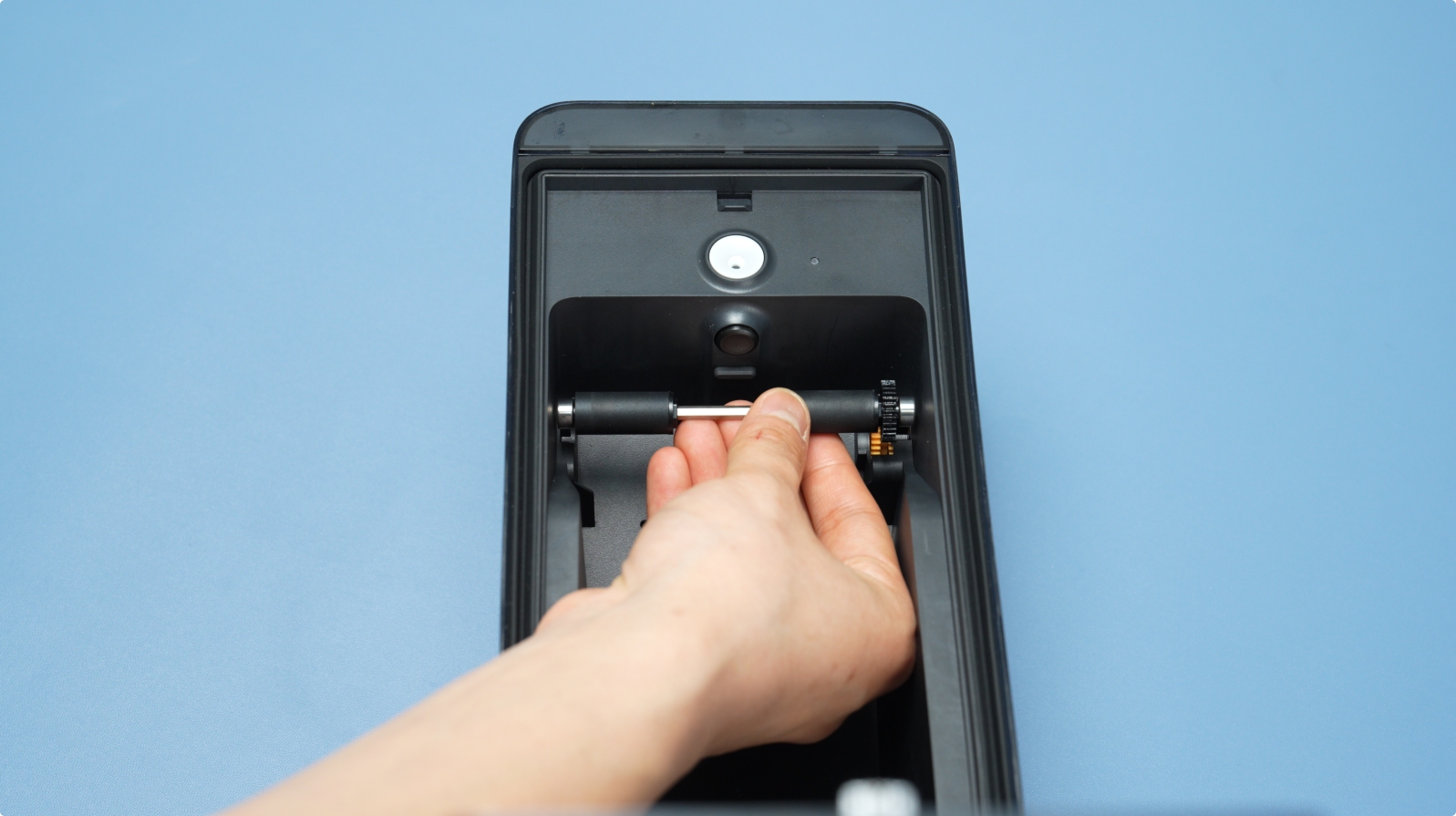

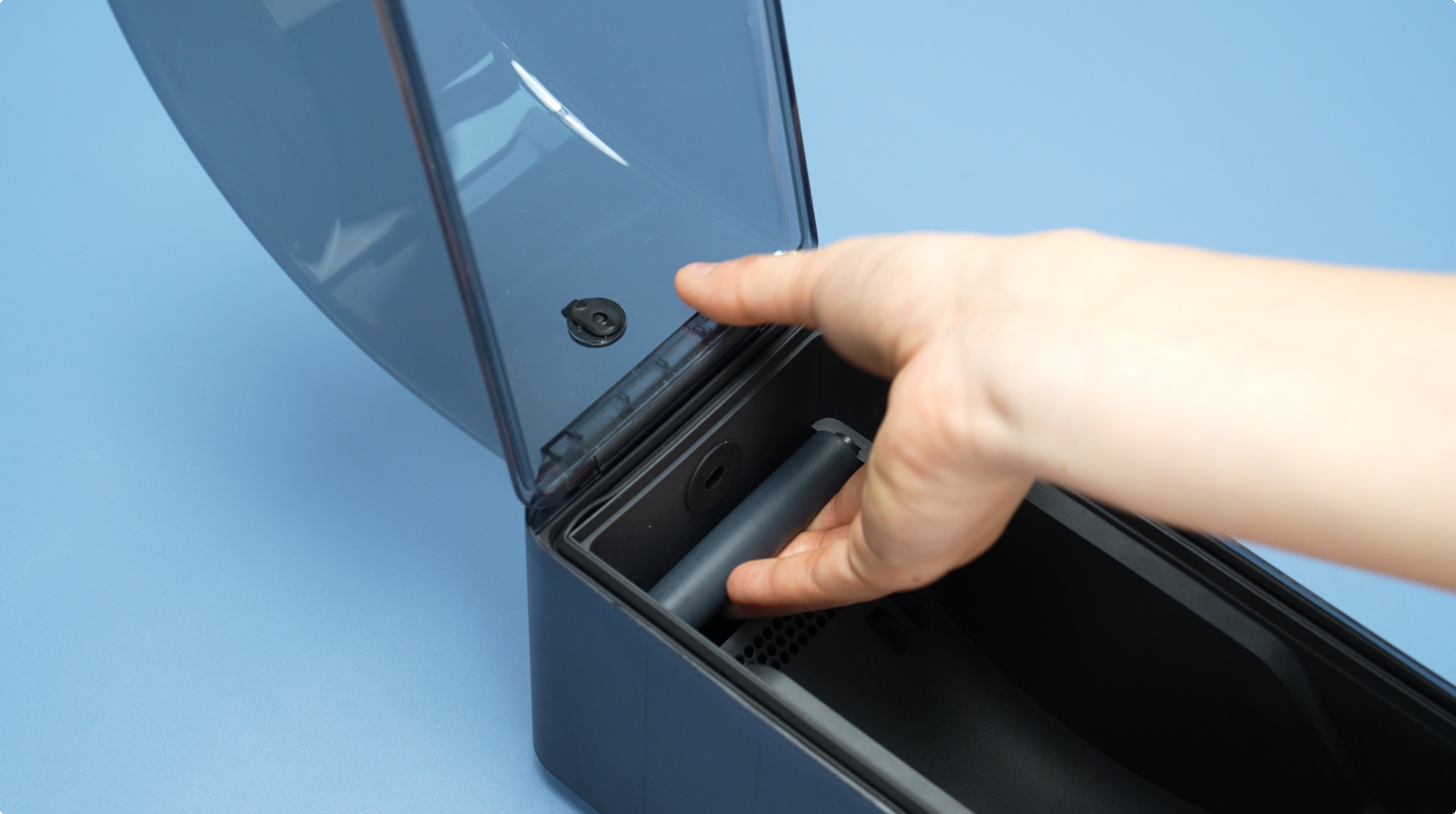

Primero, sacá los ejes de soporte (Driven y Active Support Shaft) de la ranura de material. Tené cuidado con los rodamientos en las puntas cuando saques las fundas.
3. Sacar el marco principal del AMS HT

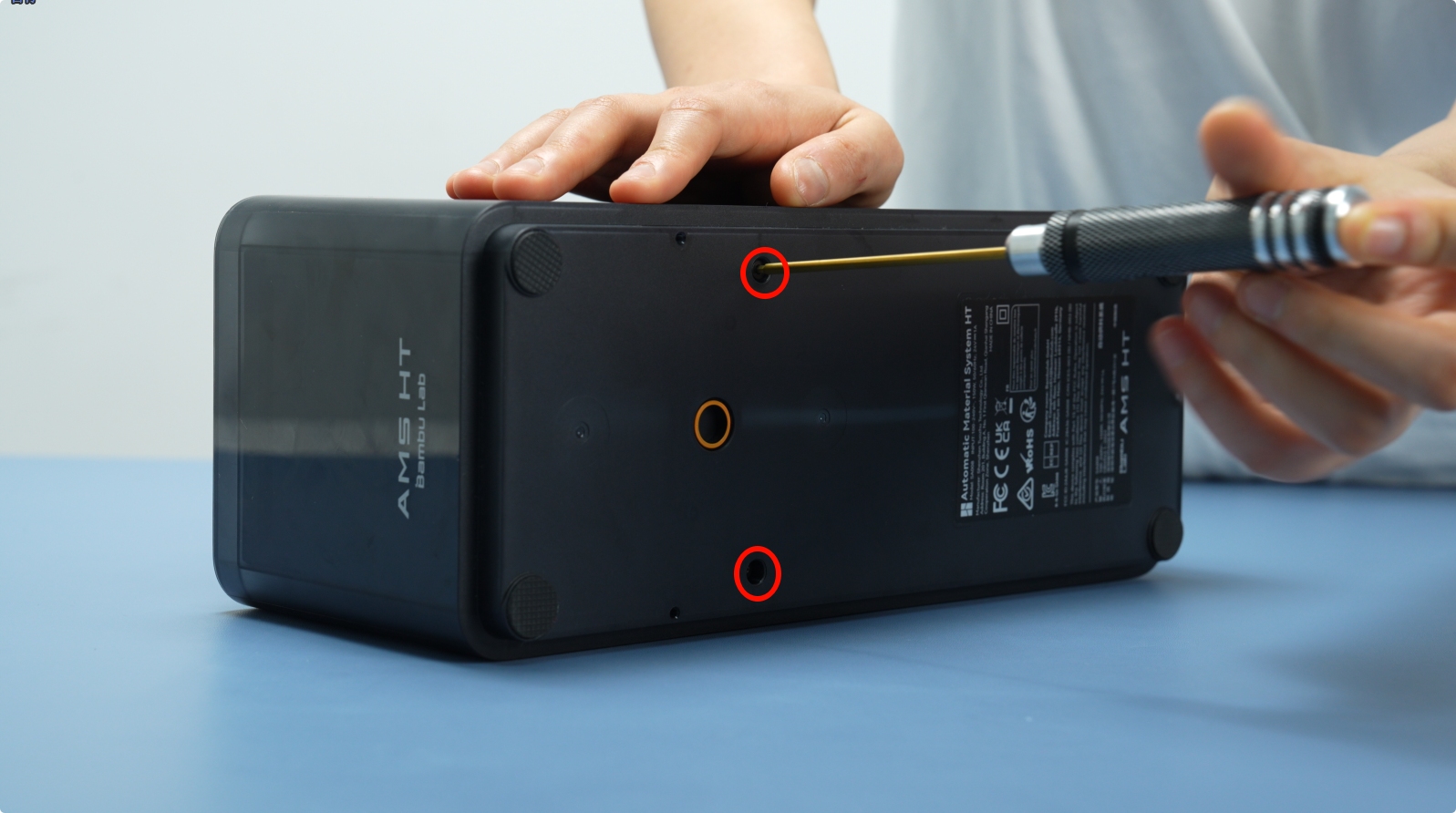

Sacá los dos tornillos de abajo (BT3×8).

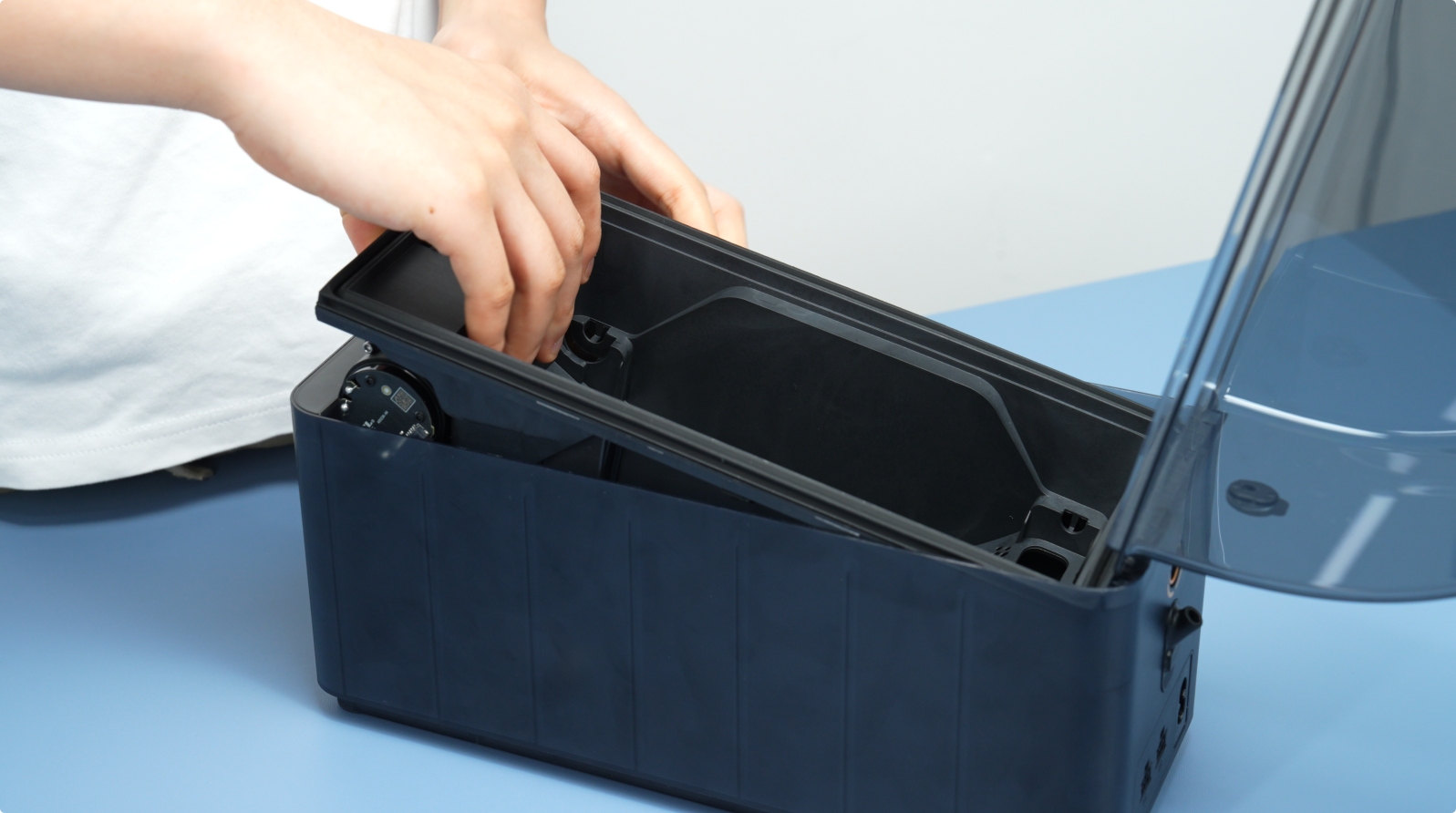

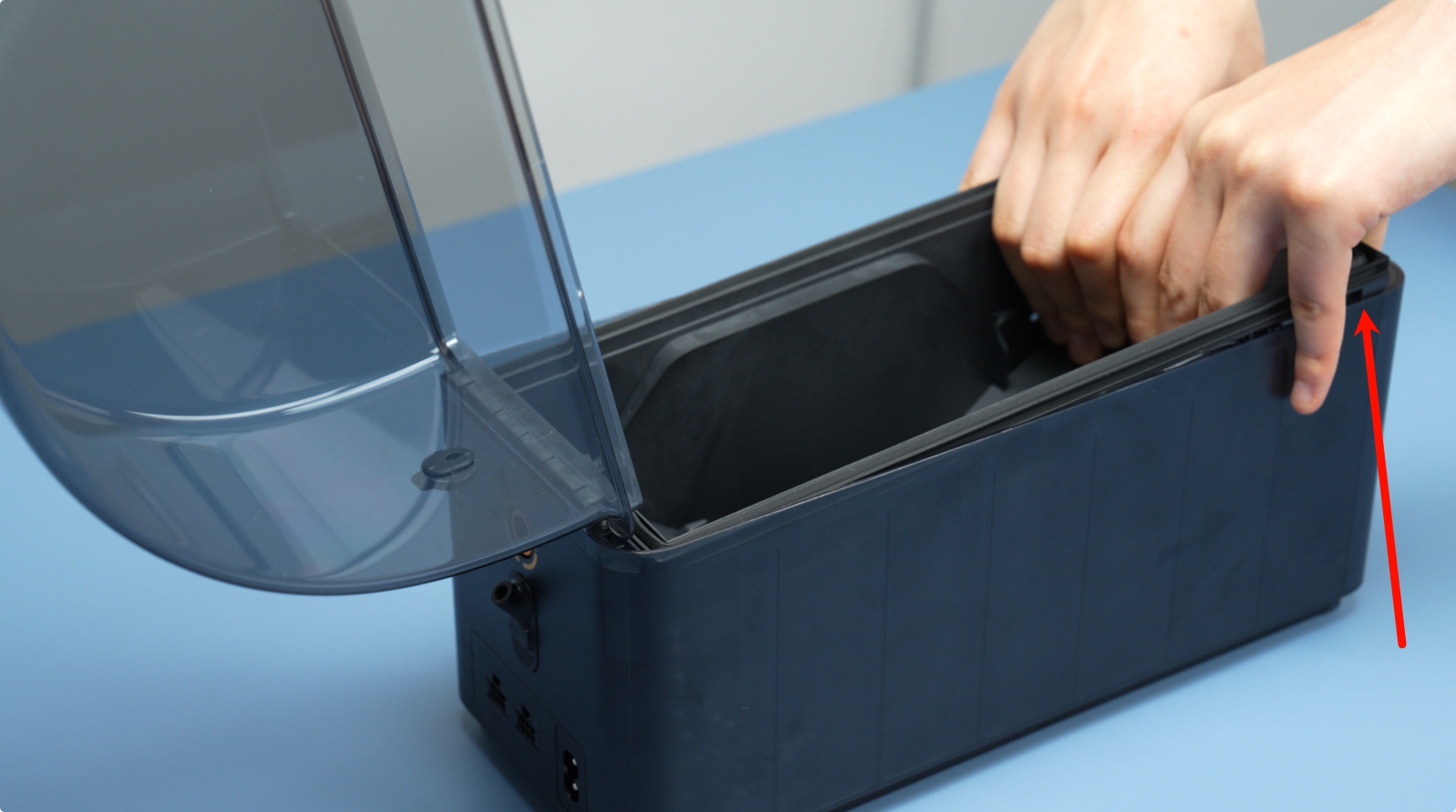

Levantá despacio el marco principal hacia arriba.

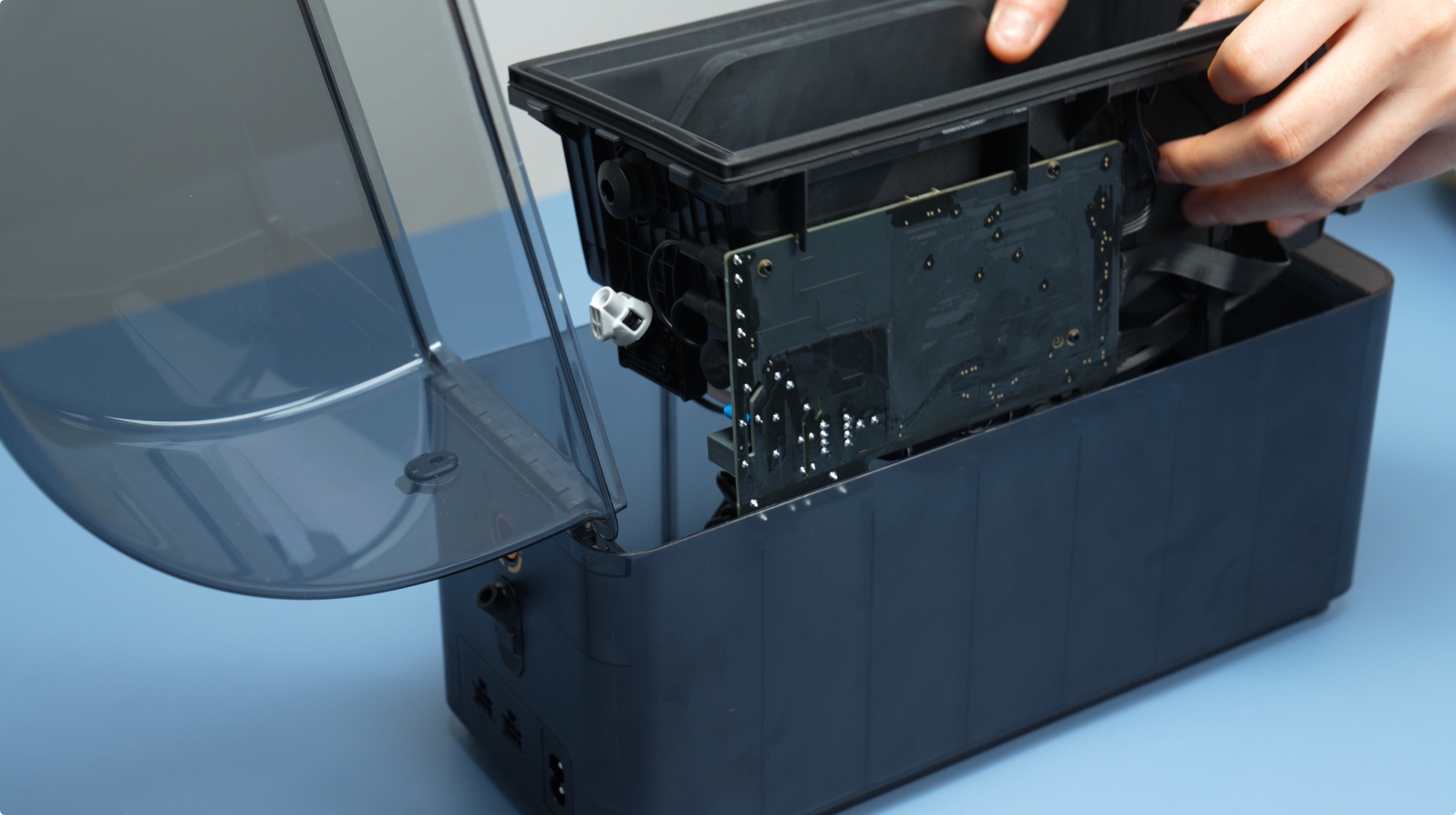

Una vez que se abra un poco de espacio, seguí levantándolo. Ojo: hay cables conectados, así que no tires a lo bestia.

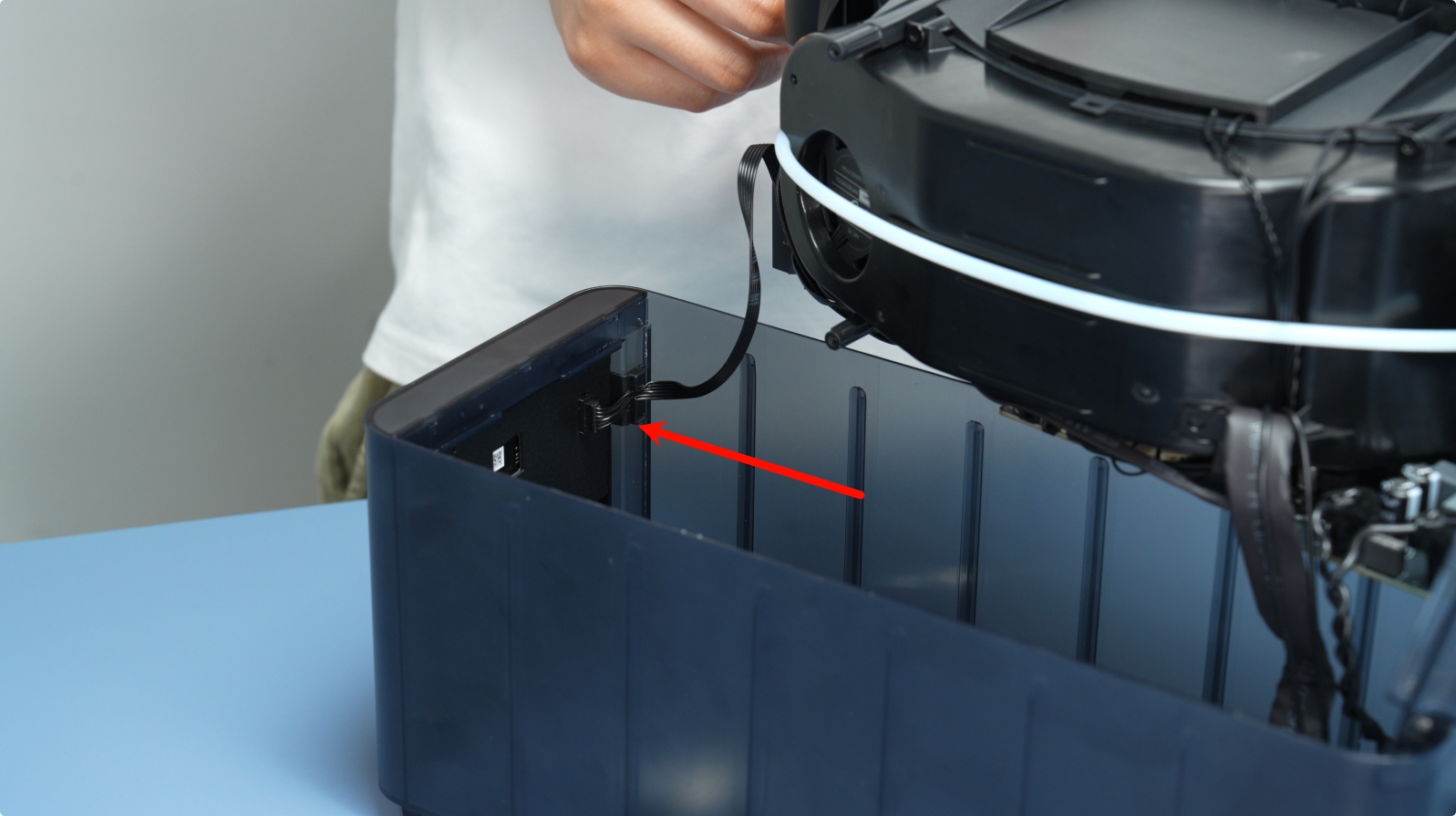

Destrabá el conector y desconectá el cable de la pantalla frontal.
4. Sacar el conjunto de la pantalla

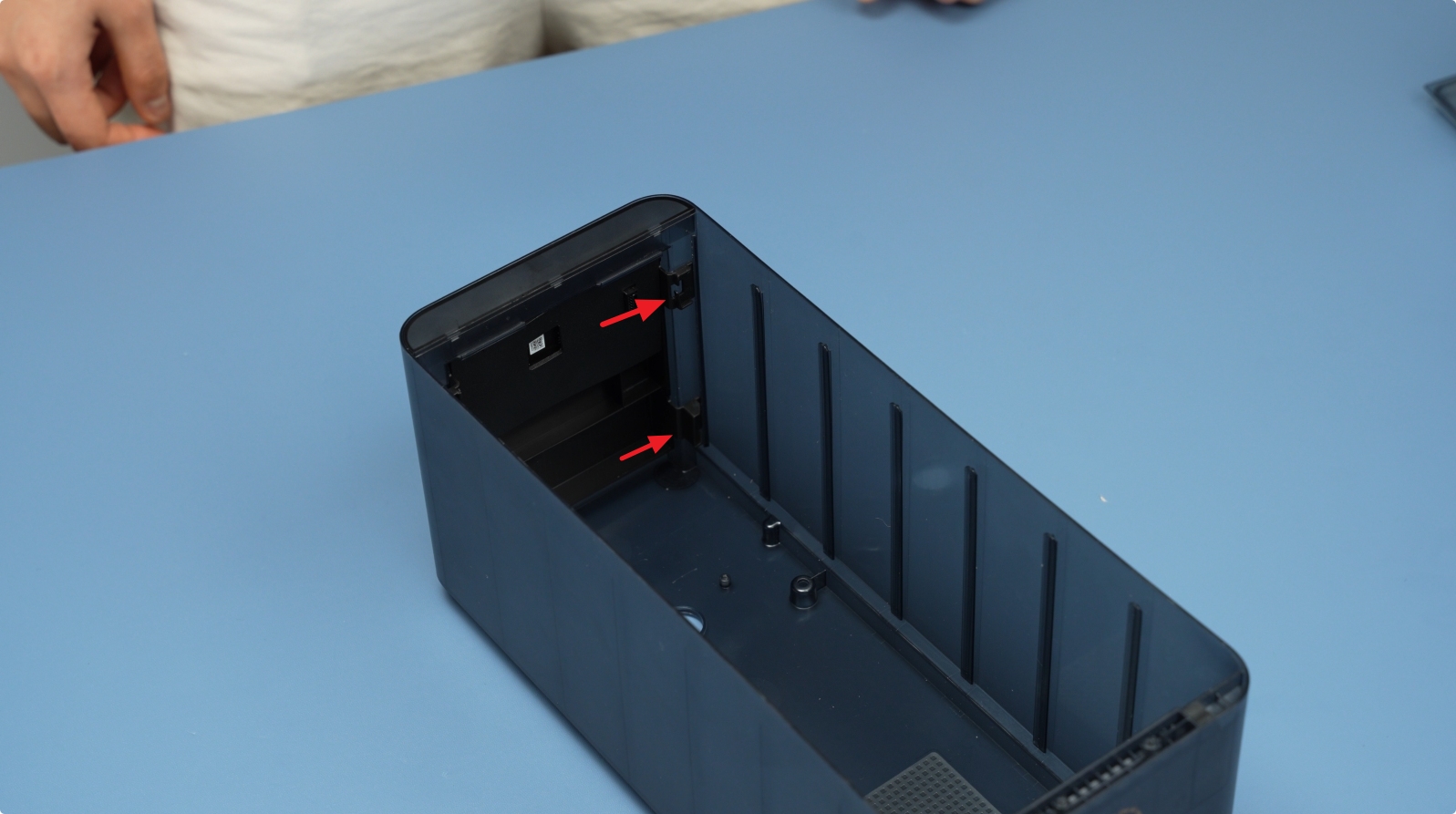

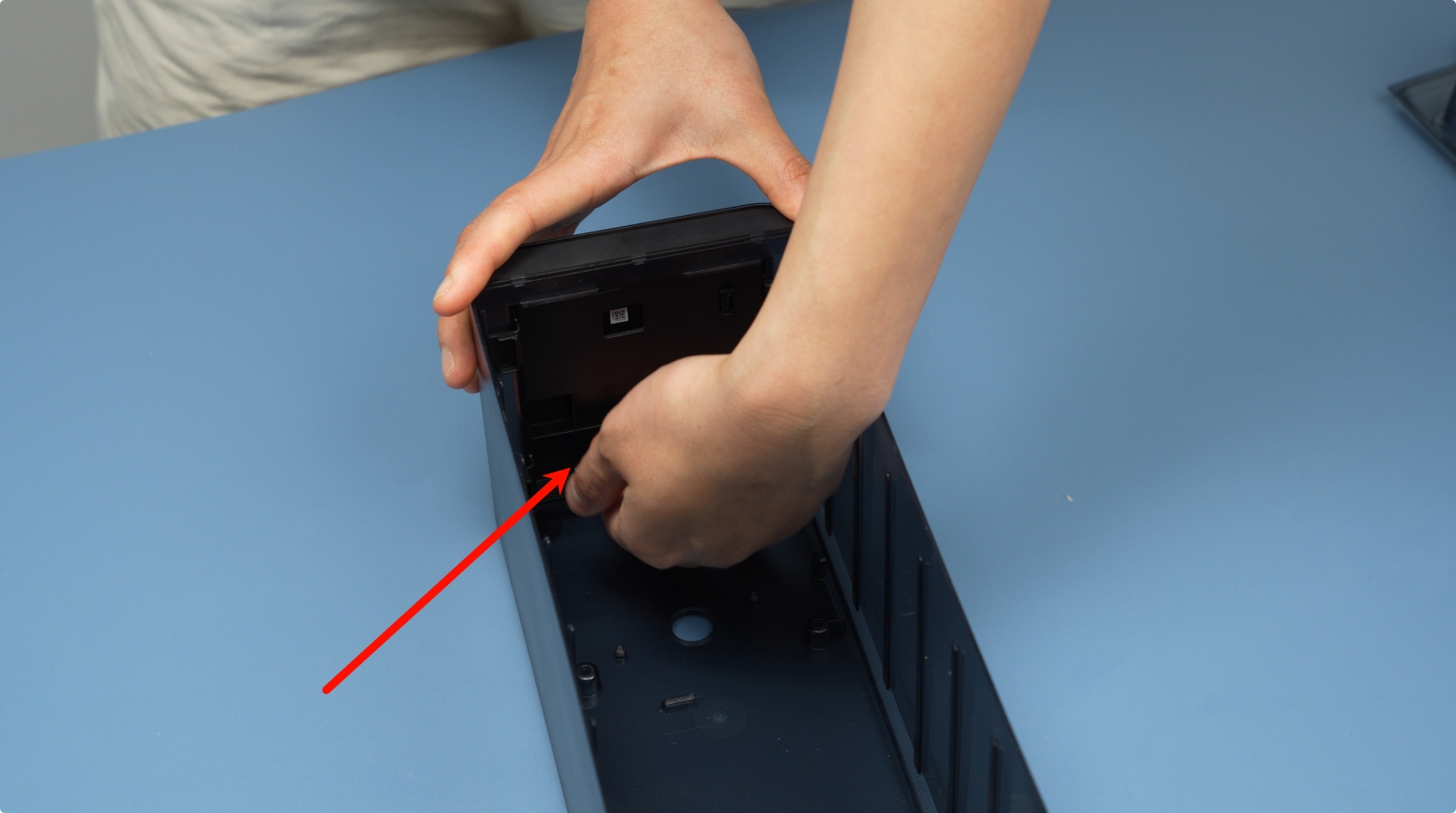

Soltá las cuatro trabitas de los costados antes de sacar la pantalla.
Tirá de la pantalla hacia atrás desde la parte de abajo para retirarla.
Instalar el módulo nuevo
1. Instalar la pantalla

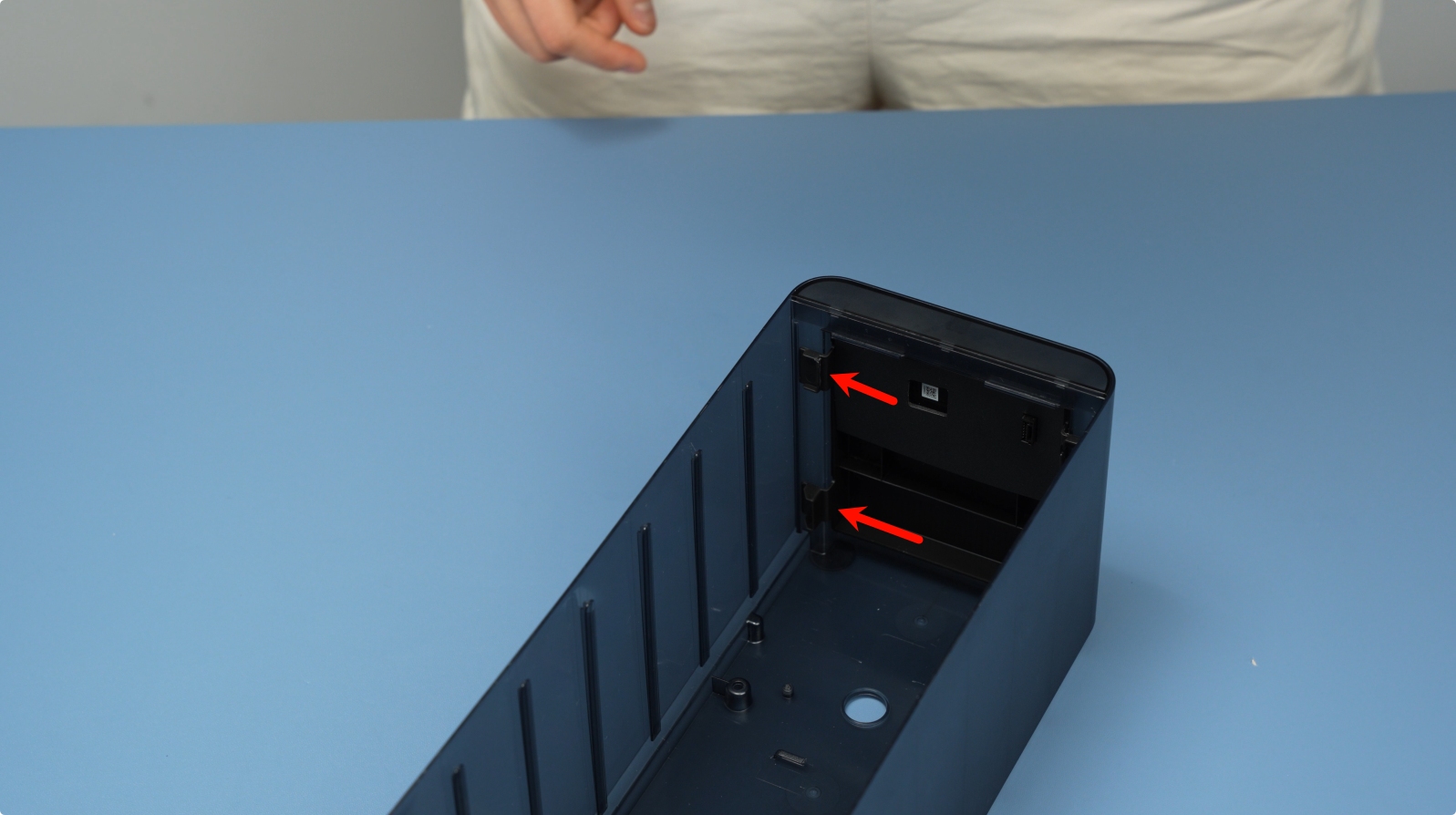

Fijate que la pantalla quede mirando para afuera. Alineá bien todo y asegurá las cuatro trabas.
2. Instalar el marco principal del AMS HT
Conectá el cable de la pantalla frontal y acomodalo en su canal.
Enganchá los cables que sobran con los dedos y calzá el marco principal en la tapa de abajo.
Chequeá que el marco asiente bien hasta el fondo y ajustalo con los dos tornillos (BT3×8).
3. Instalar los ejes de soporte activo y pasivo
Empujá el eje de soporte activo en la ranura delantera hasta que haga clic. Alineá el engranaje negro con el amarillo que está adentro del marco.
Presioná el eje de soporte pasivo en el marco hasta que trabe.
Nota: cuando termines, girá los ejes con la mano para confirmar que se muevan suaves.
4. Conectar el tubo PTFE atrás del AMS HT
Mandá el tubo PTFE a fondo en la parte trasera del AMS HT. Dale un tironcito suave para confirmar que quedó bien agarrado.
Calibración del equipo
Enchufá el cable de alimentación y conectá el AMS HT a la impresora. Prendé todo y fijate si la pantalla del AMS HT enciende bien. Si prende, el cambio fue un éxito.
Si no, revisá todas las conexiones y probá de nuevo. Si el problema sigue, contactate con el soporte técnico de Bambu Lab.
Notas finales
Esperamos que esta guía te haya servido.
Si esto no te solucionó el problema, abrí un ticket técnico que te damos una mano.
Si tenés alguna sugerencia o feedback sobre esta Wiki, dejanos un mensaje en los comentarios. ¡Gracias por el aguante!
