Este artículo te explica cómo cambiar el conjunto del sensor Hall del alimentador en el AMS HT. Vas a encontrar los pasos detallados para desarmar, reemplazar la pieza y volver a ensamblar el equipo de forma segura.

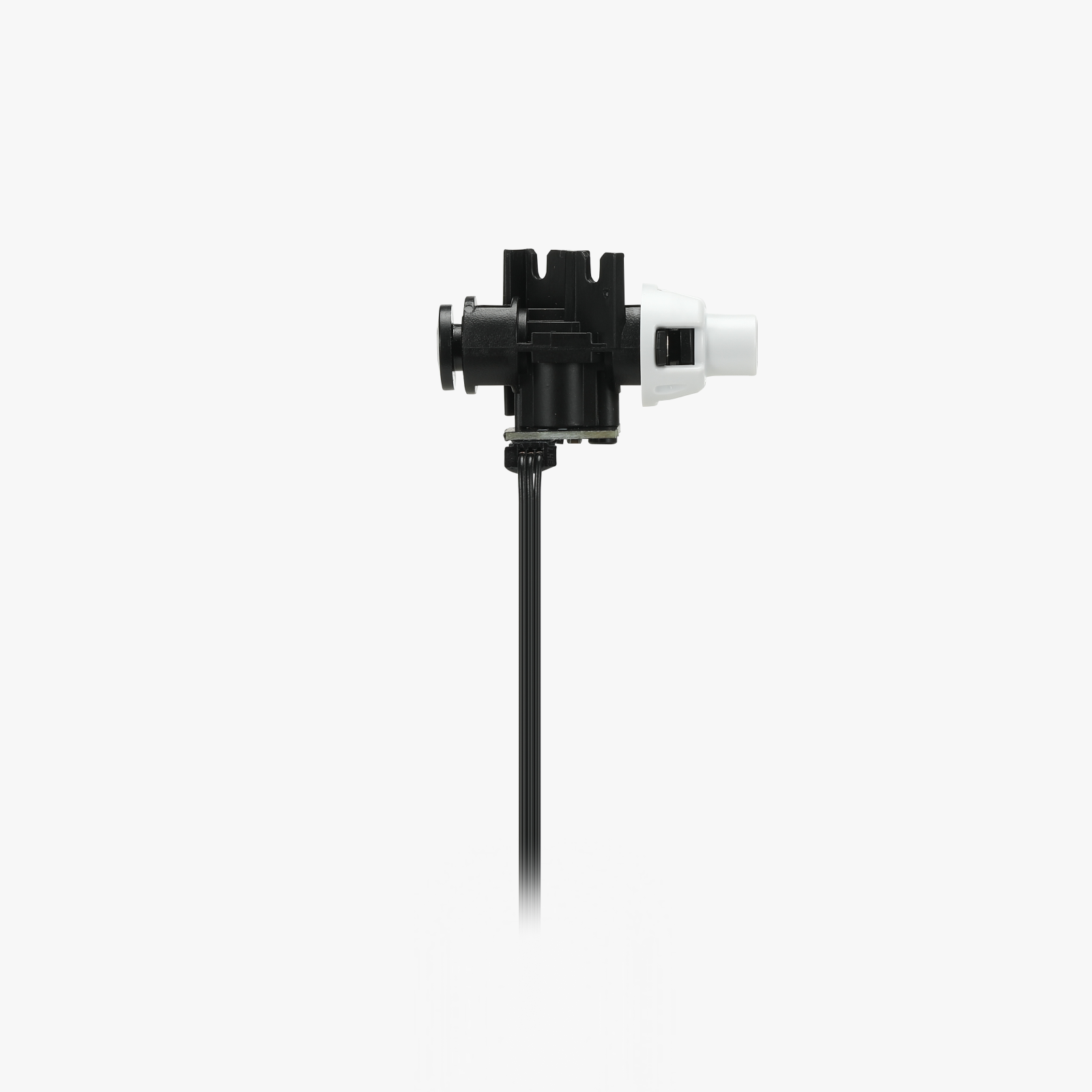

Conjunto del sensor Hall del alimentador
El conjunto del sensor Hall del alimentador está ubicado cerca de la salida, en la parte de atrás del AMS HT. Este componente sirve para detectar si el filamento salió correctamente del AMS HT. Si pasa algo raro, como que el filamento se rompa o se trabe, el sensor Hall ayuda a determinar la posición exacta, permitiéndote solucionar el problema rápido.
Modelo aplicable
AMS HT
Cuándo reemplazarlo
Cuando el conjunto del sensor Hall del alimentador esté dañado.
Herramientas y materiales necesarios
- Conjunto del sensor Hall del alimentador para AMS HT nuevo
- Llave Allen H2.0
- Llave Allen H1.5
Advertencia de seguridad
¡IMPORTANTE!
Es fundamental apagar la impresora antes de hacer cualquier trabajo de mantenimiento, incluyendo meter mano en la electrónica y en los cables del cabezal. Si hacés esto con la impresora prendida podés provocar un cortocircuito, dañando la electrónica y generando un riesgo de seguridad.
Durante el mantenimiento o la solución de problemas, tal vez tengas que desarmar partes, incluyendo el hotend. Esto deja expuestos cables y componentes eléctricos que podrían hacer cortocircuito si se tocan entre sí, con otros metales o componentes mientras la impresora sigue prendida. Esto puede terminar rompiendo la electrónica de la impresora y trayendo más problemas.
Por eso, es clave apagar la impresora y desenchufarla de la corriente antes de hacer cualquier mantenimiento. Así evitás cortocircuitos o daños en la electrónica, asegurando un arreglo seguro y efectivo. Si tenés dudas sobre esta guía, te recomendamos abrir un ticket técnico y vamos a hacer lo posible para responderte rápido y darte una mano.
Antes de arrancar, asegurate de que el AMS HT esté desconectado de la impresora.
Sacar el conjunto del sensor Hall del alimentador viejo

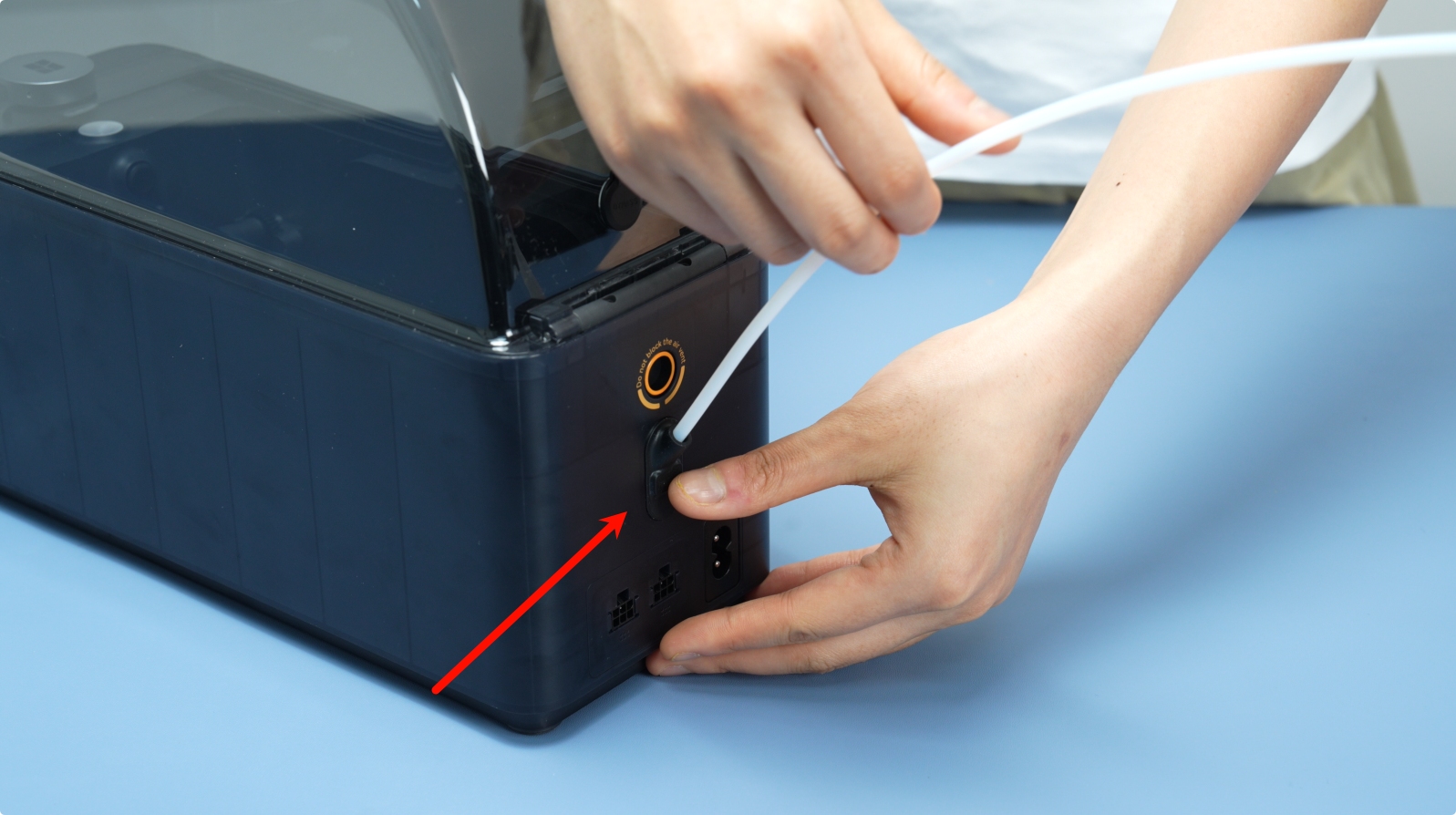

1. Sacar el tubo PTFE de la parte trasera del AMS HT
Apretá el botón para soltar el tubo PTFE en la parte de atrás del AMS HT para destrabar el conector, y después tirá del tubo para sacarlo.

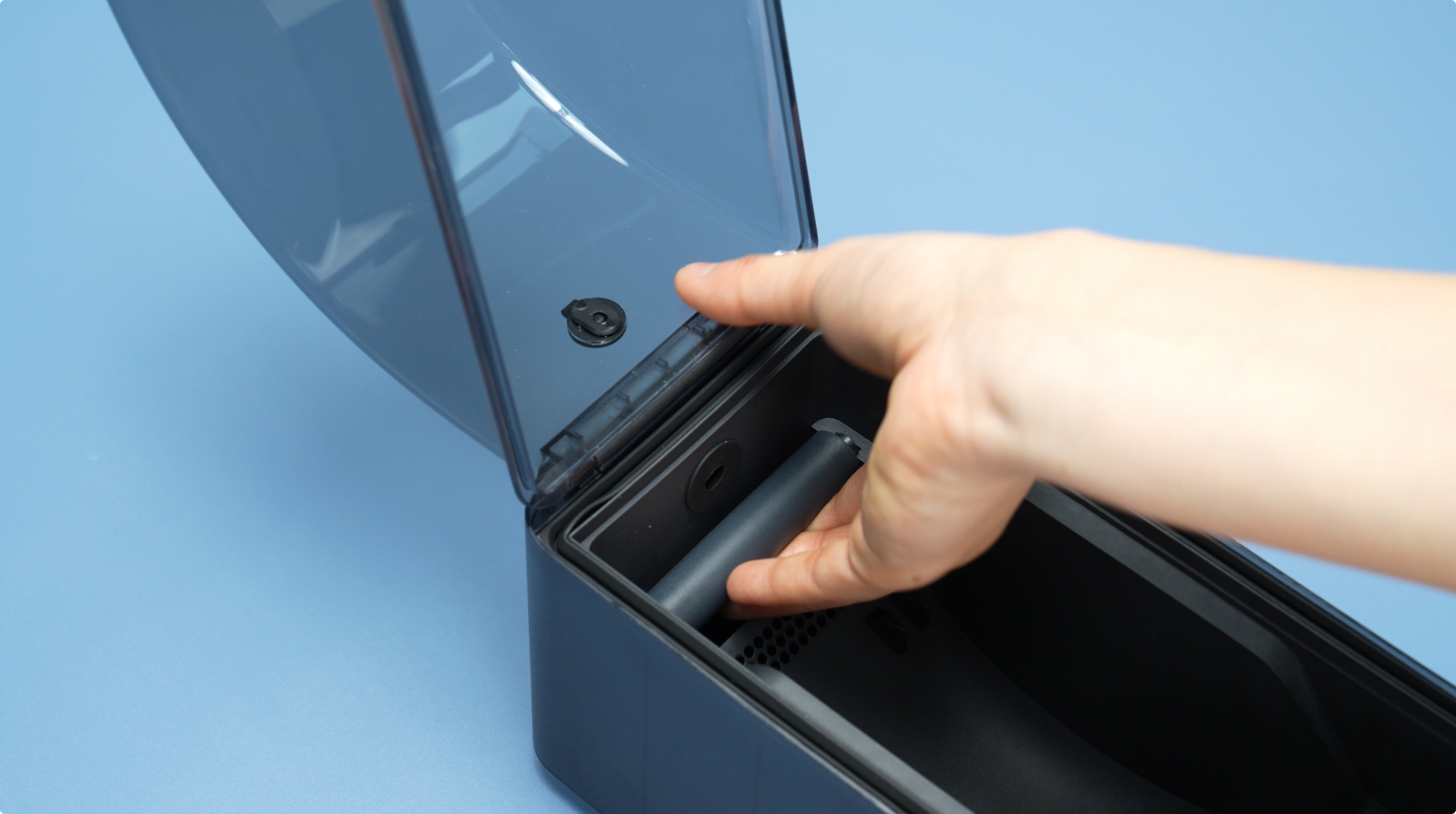

2. Sacar los ejes de soporte activo y conducido

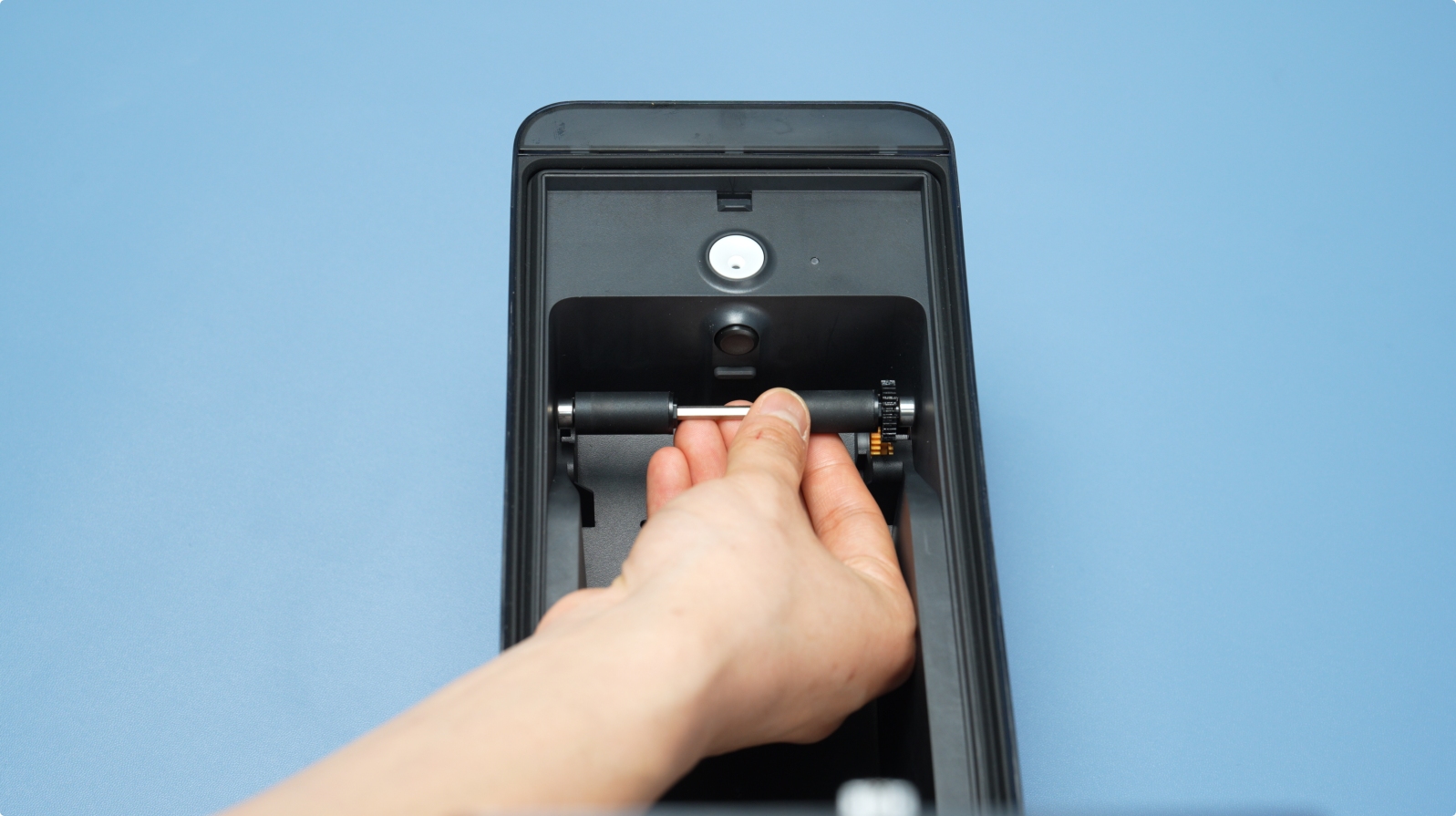

Primero, sacá el eje de soporte conducido y el eje de soporte activo de la ranura del material. Tené cuidado con los rodamientos en las dos puntas cuando saques las fundas de los rodamientos.
3. Sacar el marco principal del AMS HT

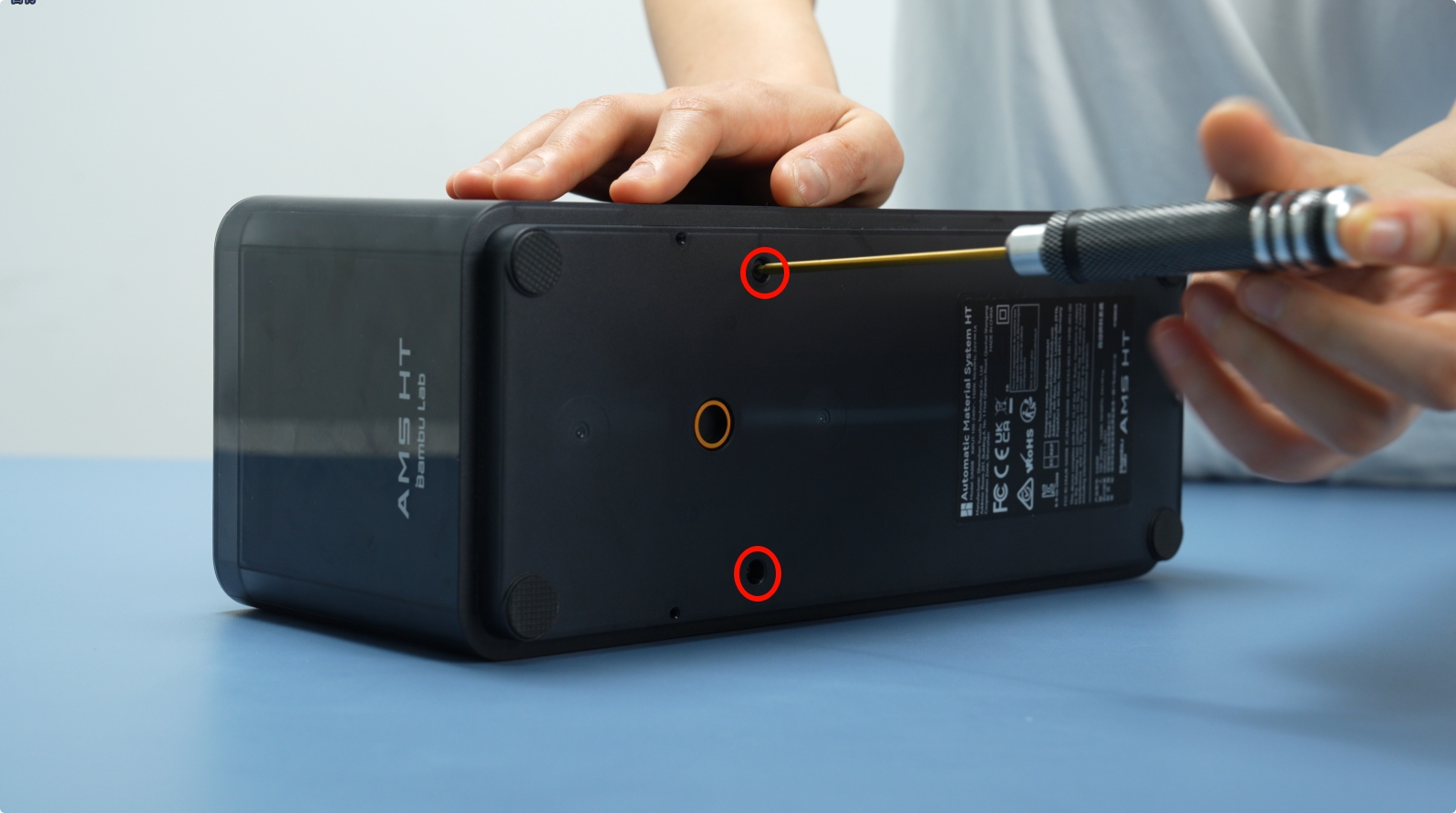

Sacá los dos tornillos de abajo (BT3×8).

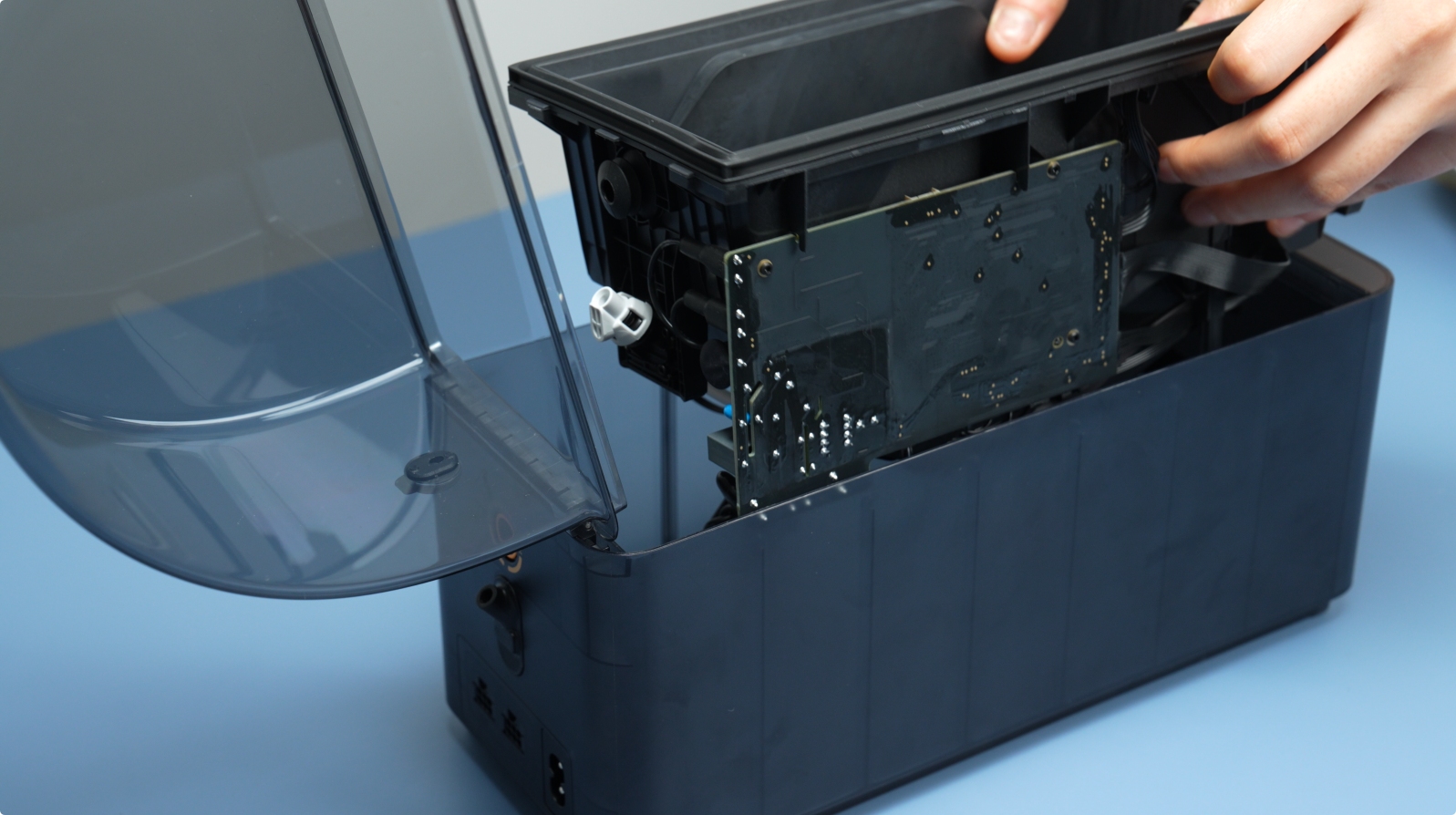

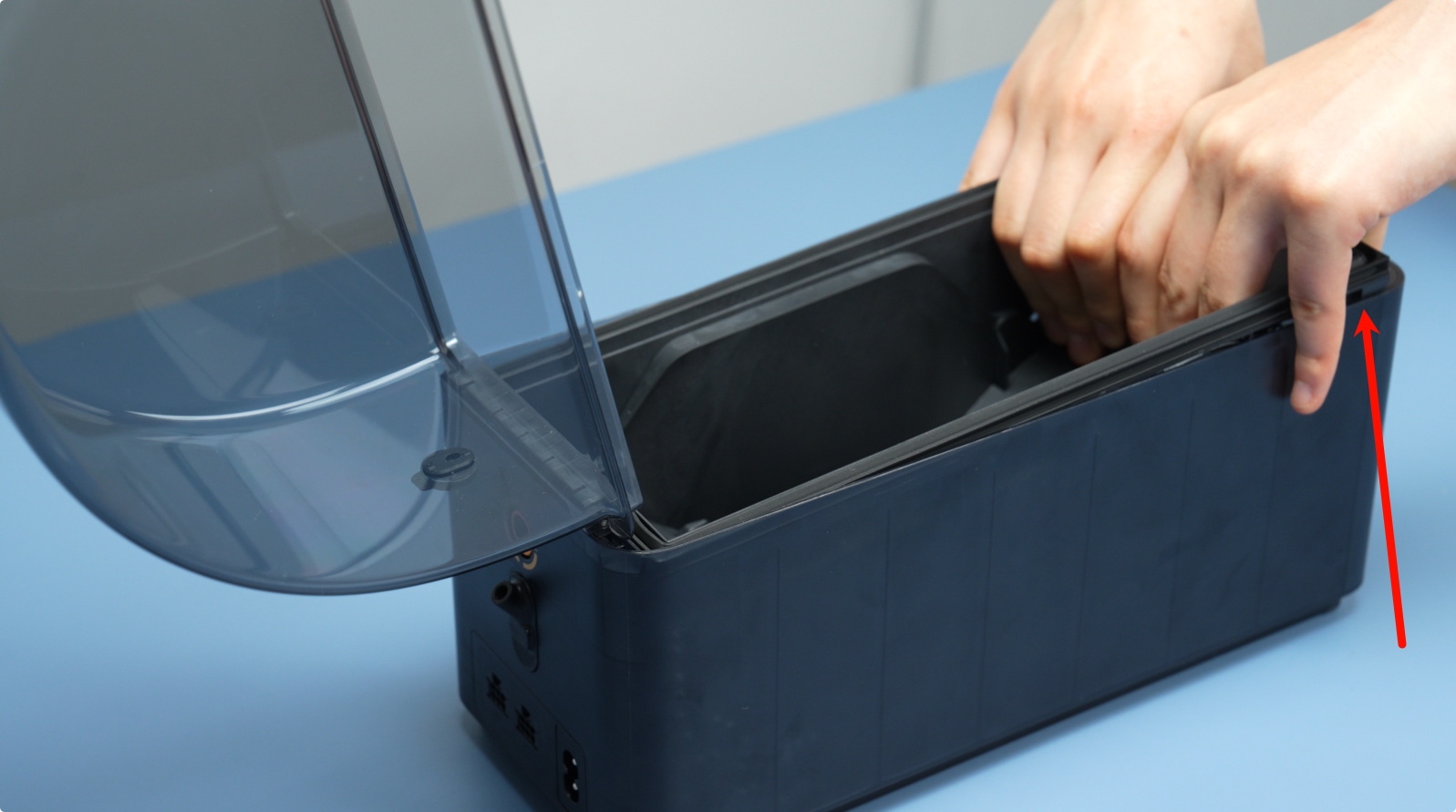

Levantá despacio el ensamble del marco principal hacia arriba.
Una vez que se abra un hueco, levantá el marco principal. Nota: los cables siguen conectados, así que no tires fuerte ni fuerces nada.
Destrabá el seguro del conector y desconectá el cable de la pantalla frontal.
Después, desconectá los cables de señal y de energía de la placa de alimentación del AMS HT.

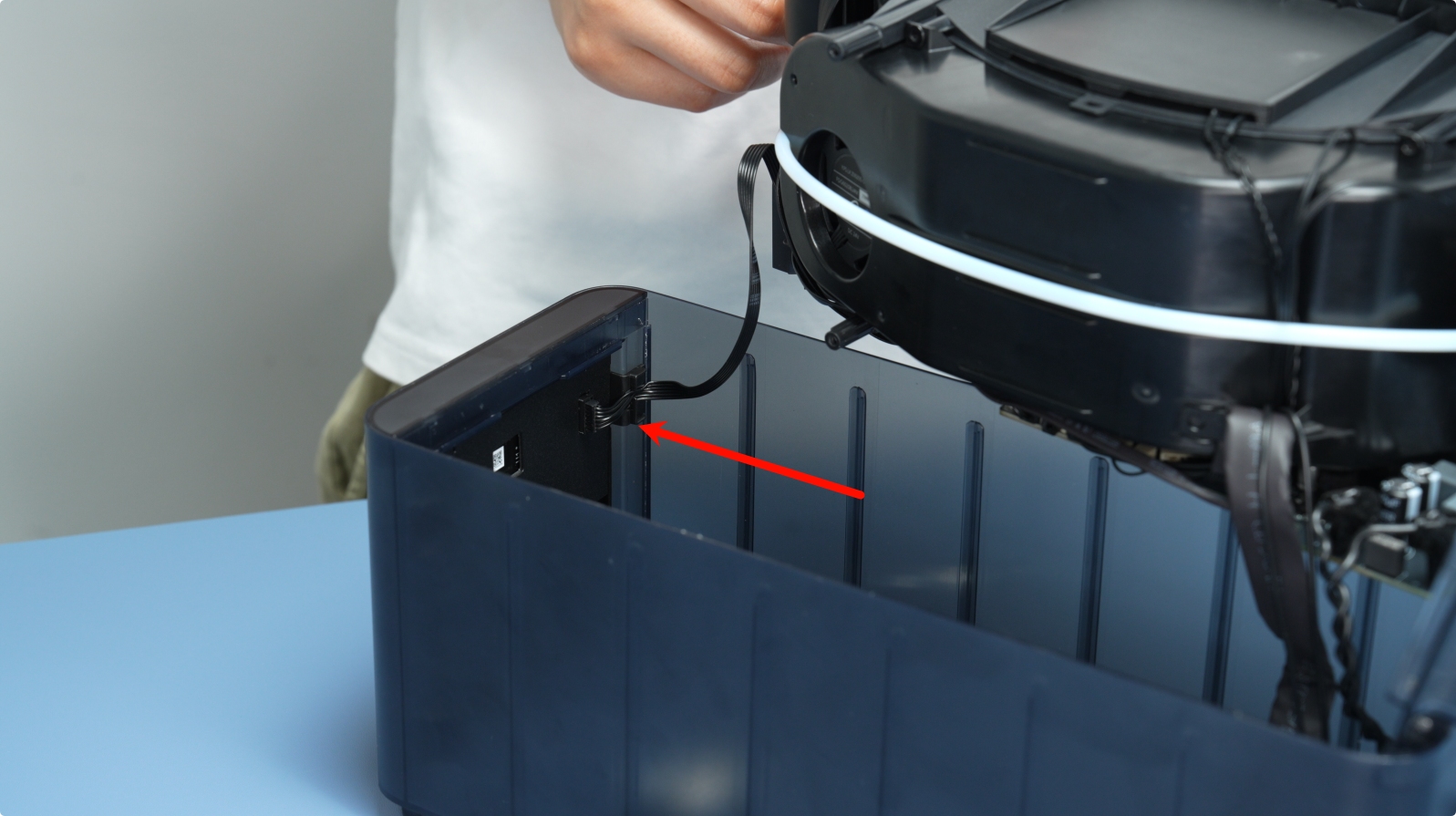

Sacá el cable que va del toma de corriente a la placa principal. Apretá la traba y sacá el conector.
4. Desconectar el conector del componente de la placa principal

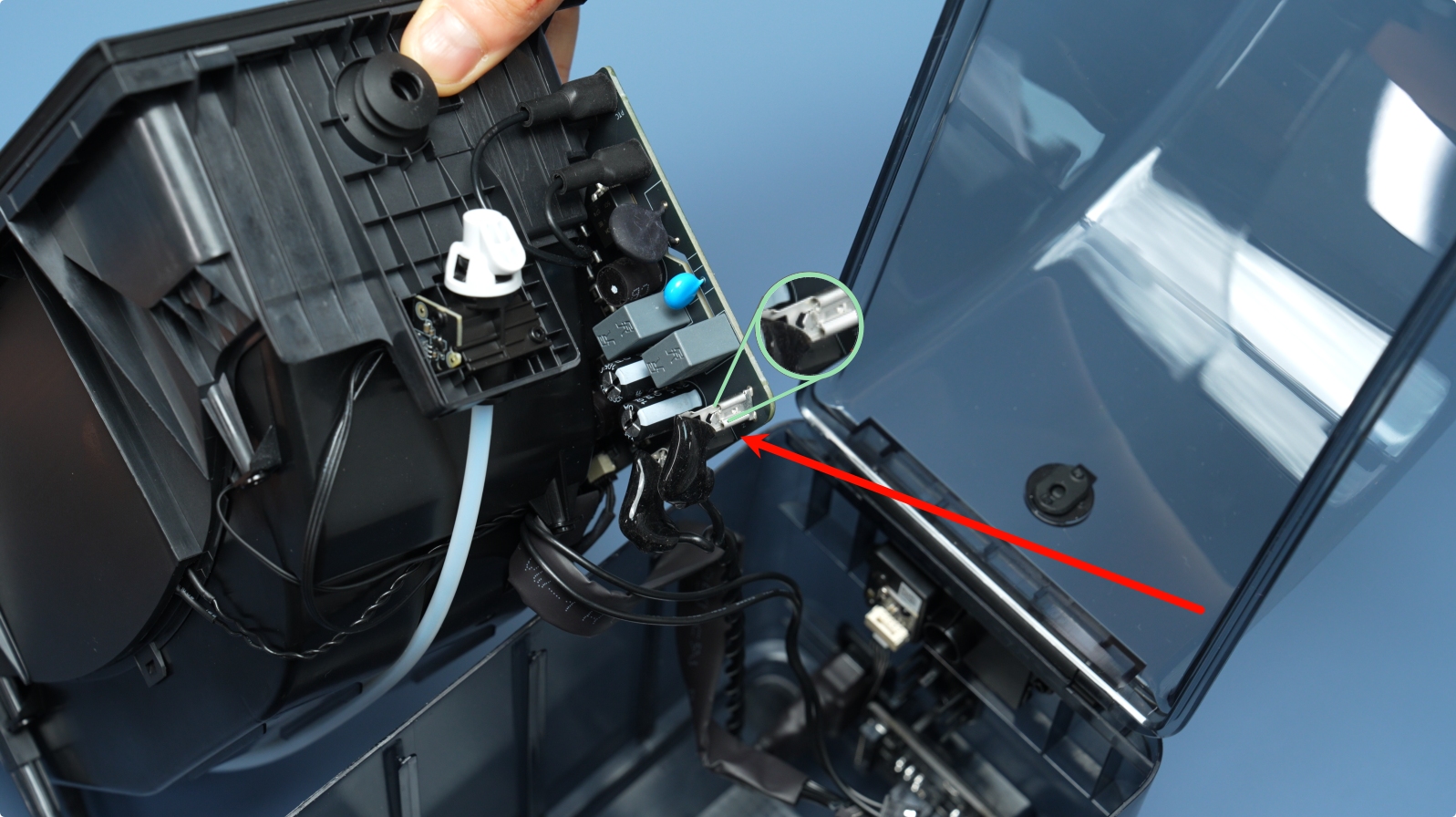

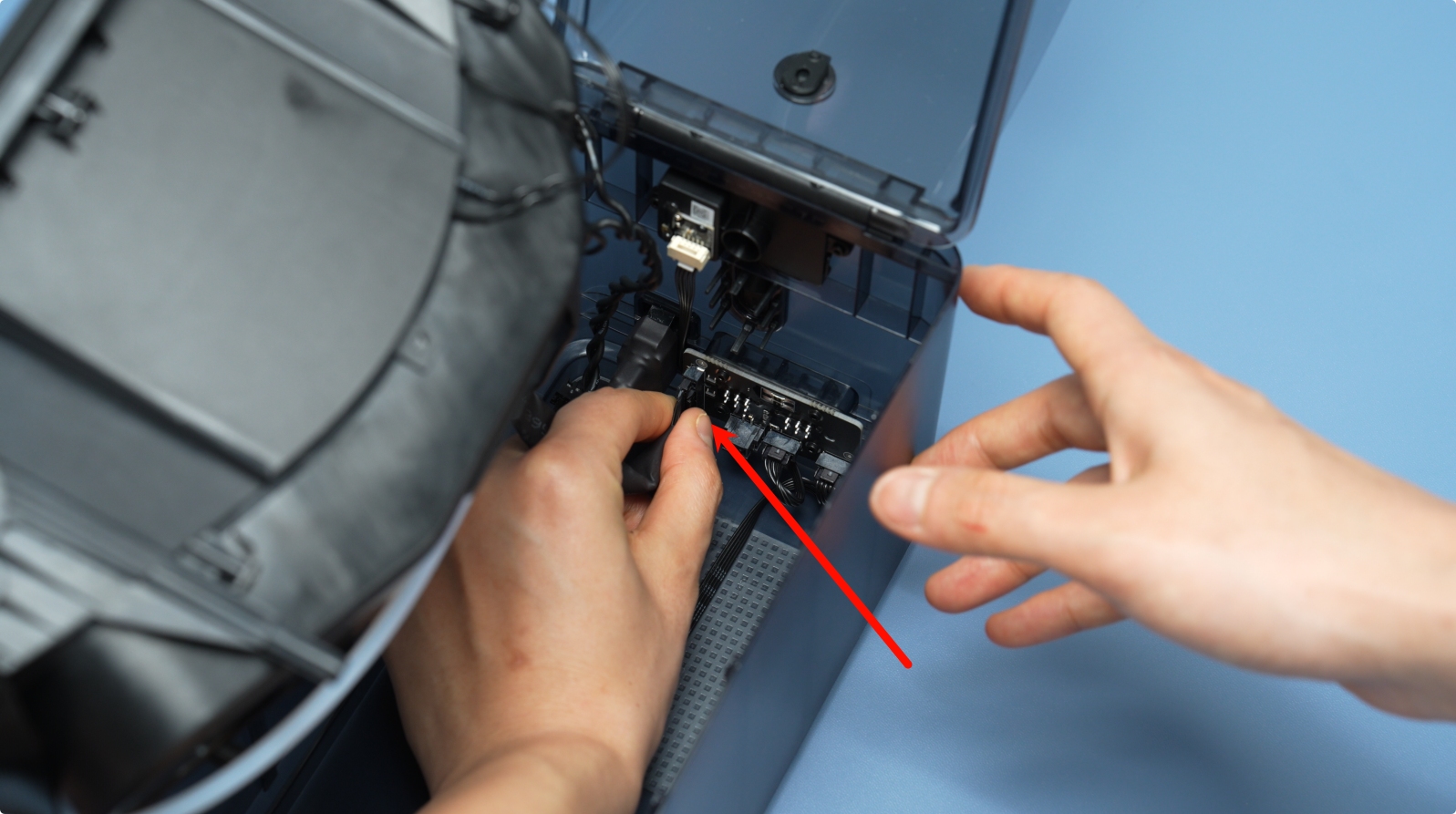

Desconectá el cable del conjunto del sensor Hall de la placa principal del AMS HT. Podés ver la ubicación del conector en la imagen.
5. Sacar el conjunto del sensor Hall del alimentador
Sacá los dos tornillos del sensor Hall (BT2×5) y retirá el sensor.
Instalar el conjunto del sensor Hall del alimentador nuevo
1. Instalar el conjunto del sensor Hall del alimentador
Pasá el cable por el agujero y fijá el sensor con sus dos tornillos (BT2×5).
2. Conectar el cable del componente
Enchufá de vuelta el cable del conjunto del sensor Hall en el puerto que le corresponde en la placa principal del AMS HT. Podés ver la ubicación del puerto en la imagen.
3. Instalar el marco principal del AMS HT

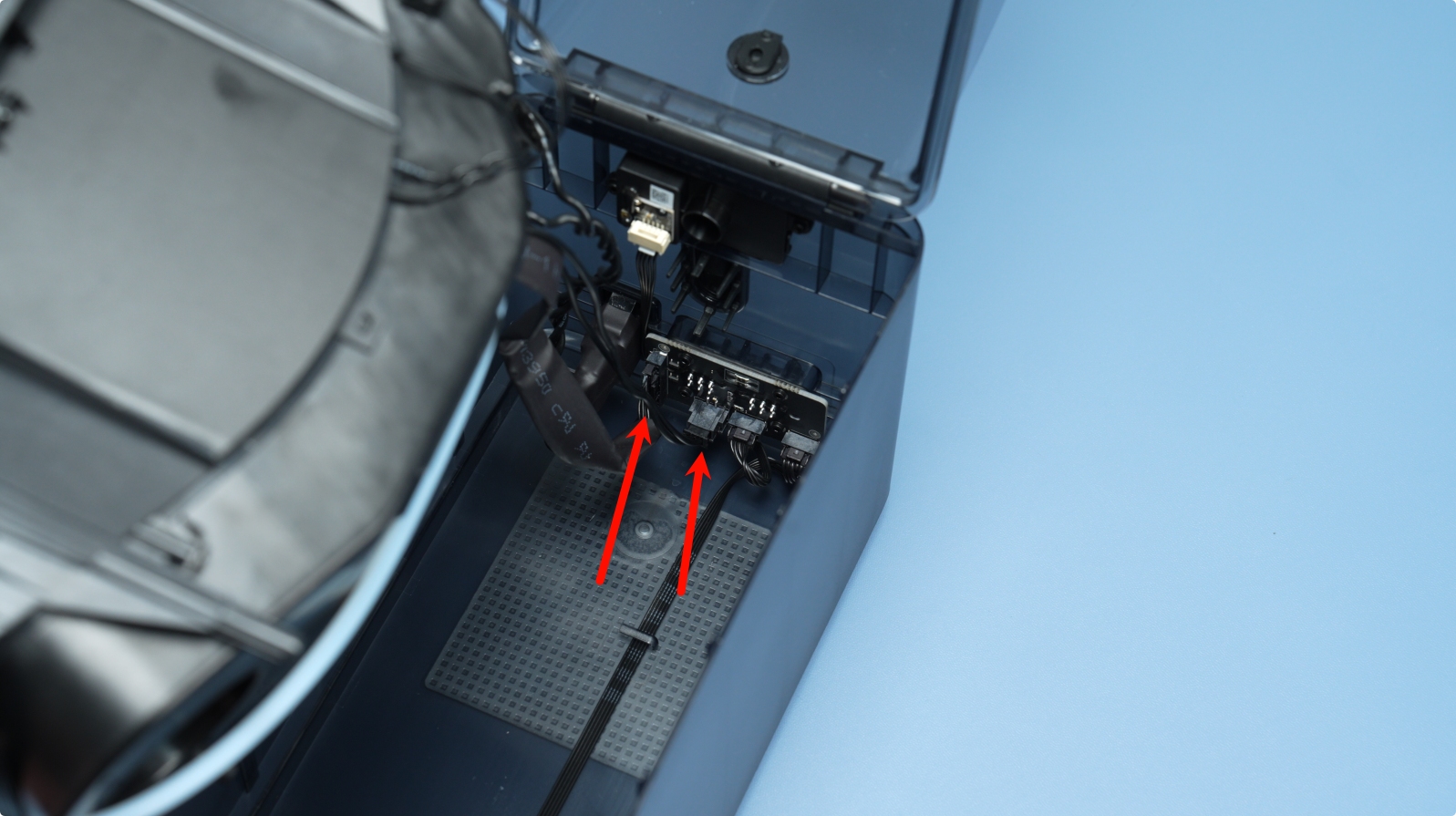

Conectá estos dos cables:
- Cable de comunicación de la placa principal (14 pines).
- Cable de alimentación de la placa principal (2 pines).
Conectá el cable del toma de corriente a la placa principal y volvé a poner la funda aislante.
Nota: acá la polaridad no importa.
Conectá el cable de la pantalla frontal y calzalo bien en su canal.

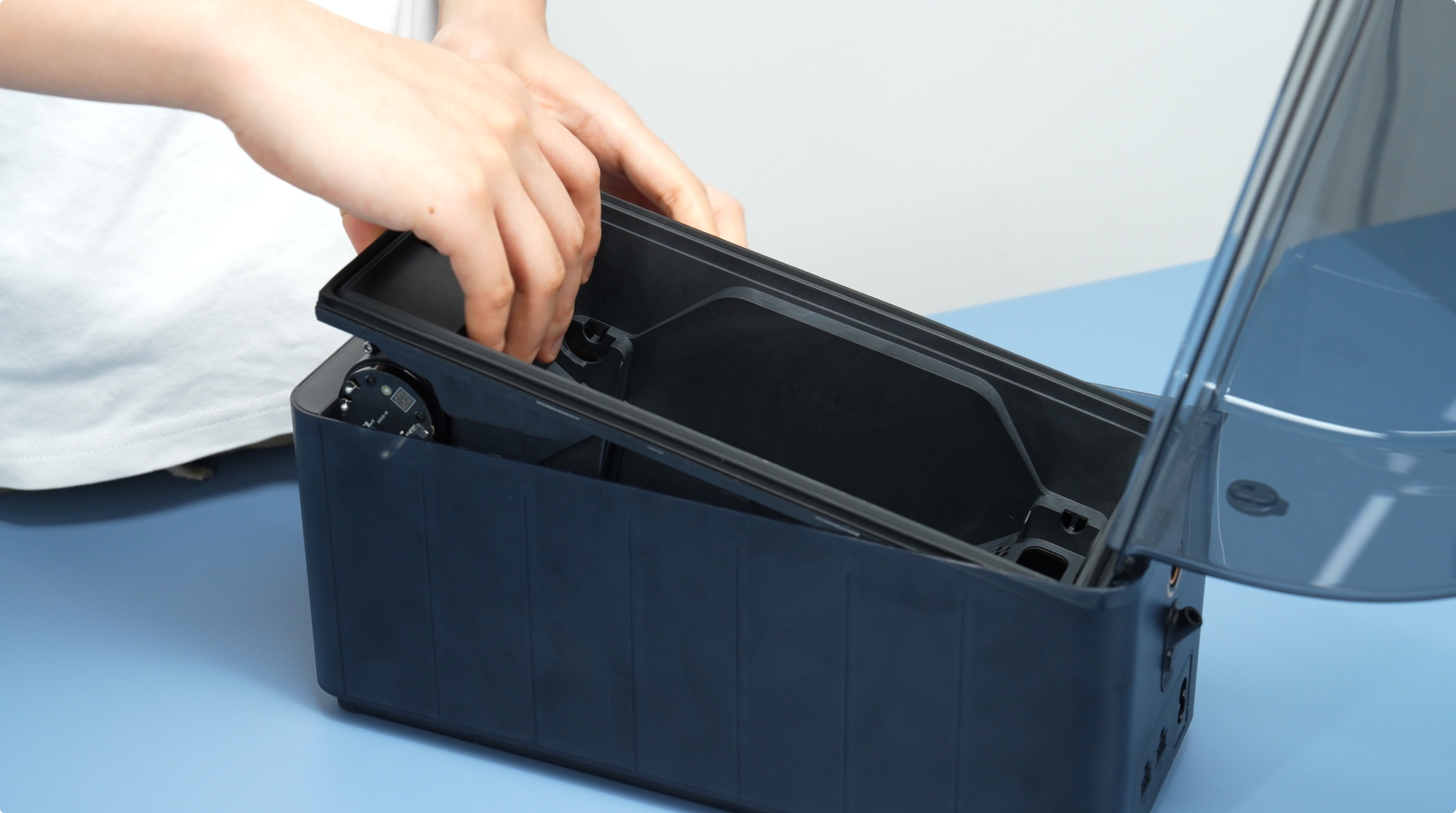

Enganchá los cables que sobresalen con los dedos y ubicá el marco principal en la cubierta de abajo.
Asegurate de que el marco asiente a fondo y fijalo con los dos tornillos de abajo (BT3×8).
4. Instalar los ejes de soporte activo y conducido
Apretá el eje de soporte activo en la ranura frontal hasta que haga clic. Alineá el engranaje negro con el engranaje amarillo que está adentro del marco principal.
Apretá el eje de soporte conducido en el marco principal hasta que haga clic.
Nota: Después
