En esta guía te explicamos paso a paso cómo reemplazar la placa de detección del cortador en tu Centauri Carbon 2. Seguí estas instrucciones con cuidado para asegurar que el cabezal de herramientas quede bien armado y funcionando correctamente.
Herramientas necesarias

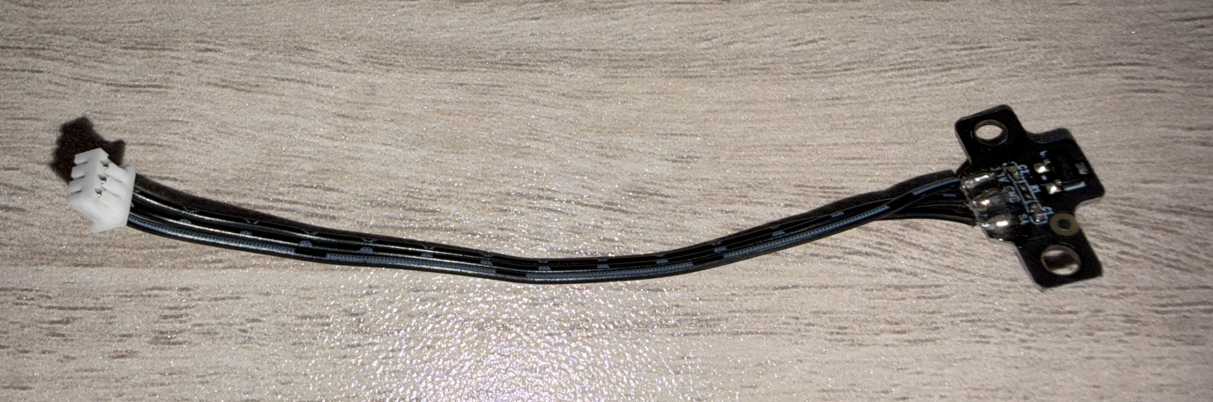

Para este trabajo vas a necesitar un destornillador hexagonal (Allen) de 2.0 mm, un destornillador Phillips (cruz) y el repuesto de la placa de detección del cortador.
Cómo sacar la placa vieja

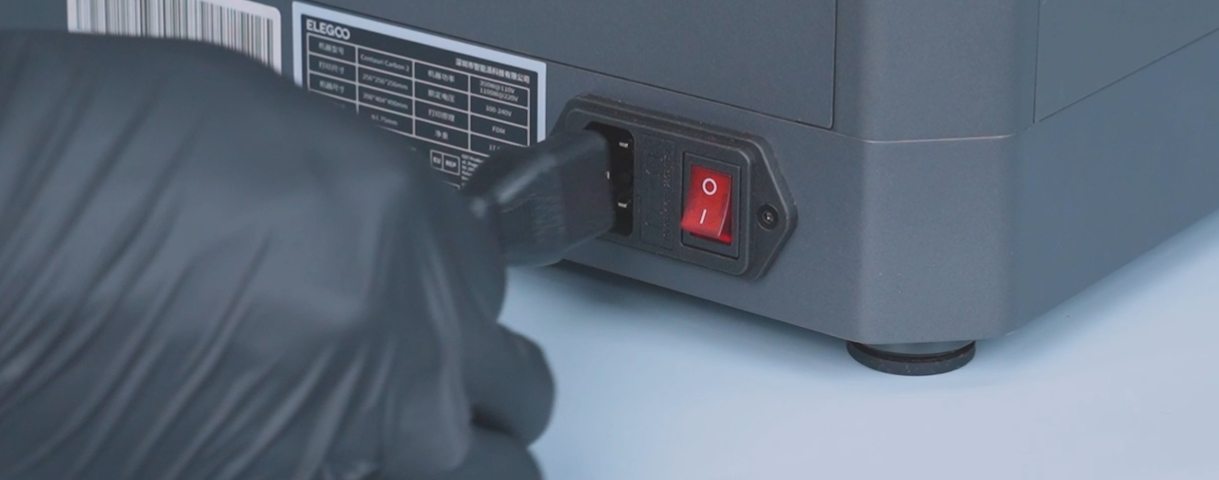

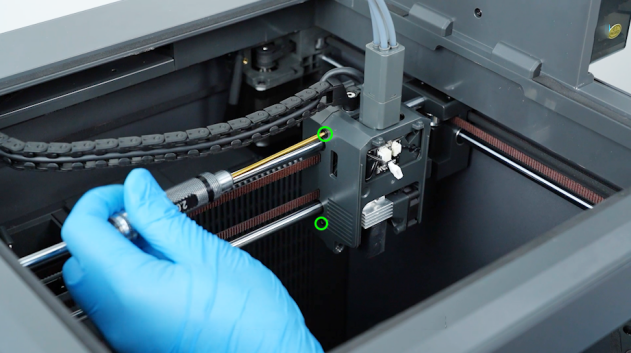

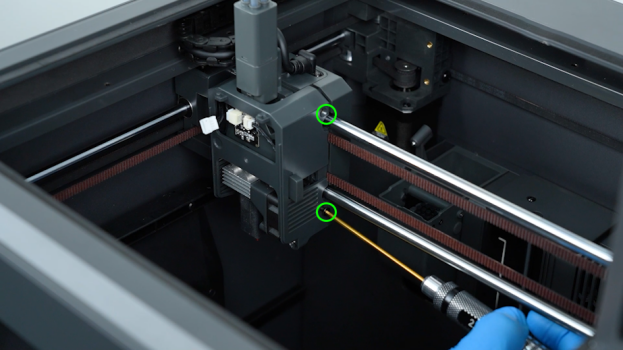

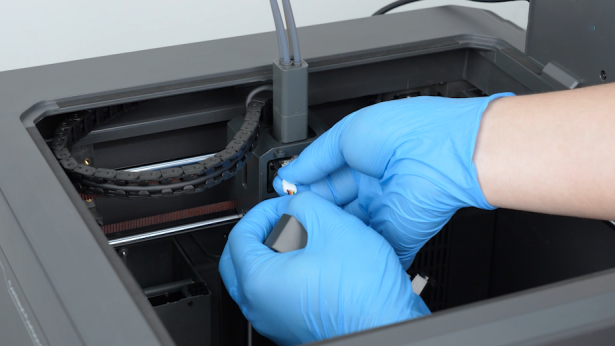

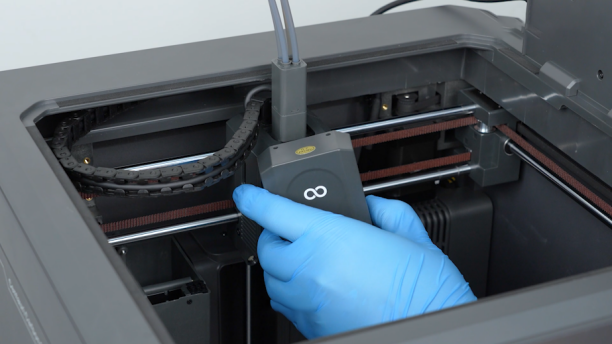

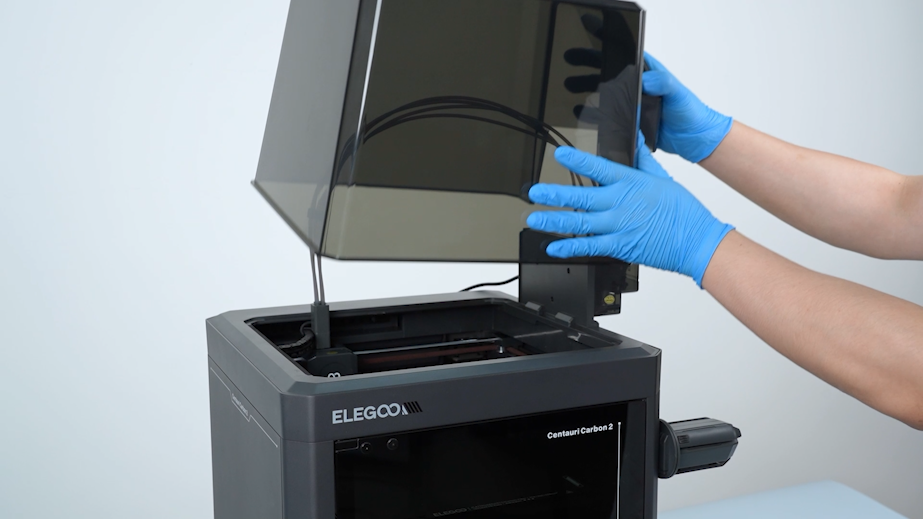

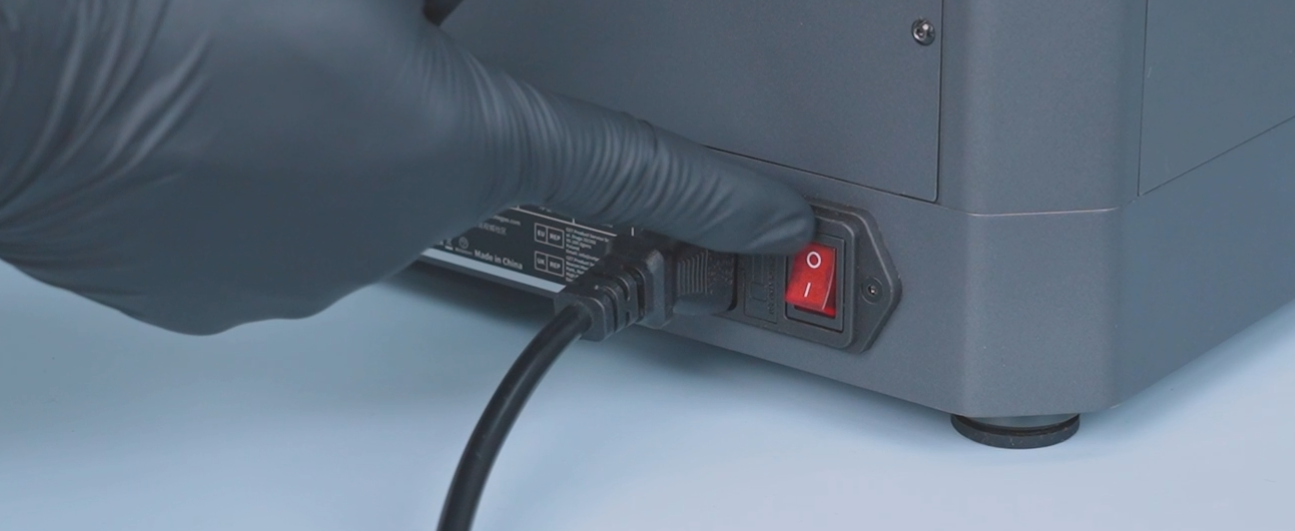

Primero, apagá la impresora y desenchufá el cable de corriente. Retirá la tapa superior de la máquina, abrí la tapa frontal del cabezal de herramientas, desconectá el ventilador de capa y sacá la tapa. Después, sacá los cuatro tornillos que sujetan la carcasa del cabezal y retirala.

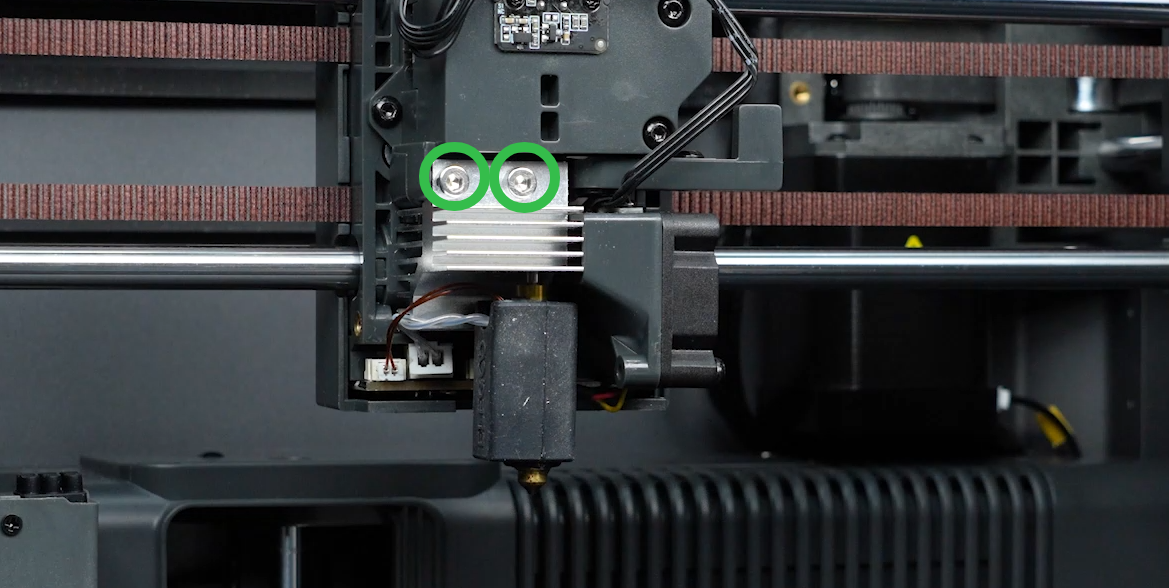

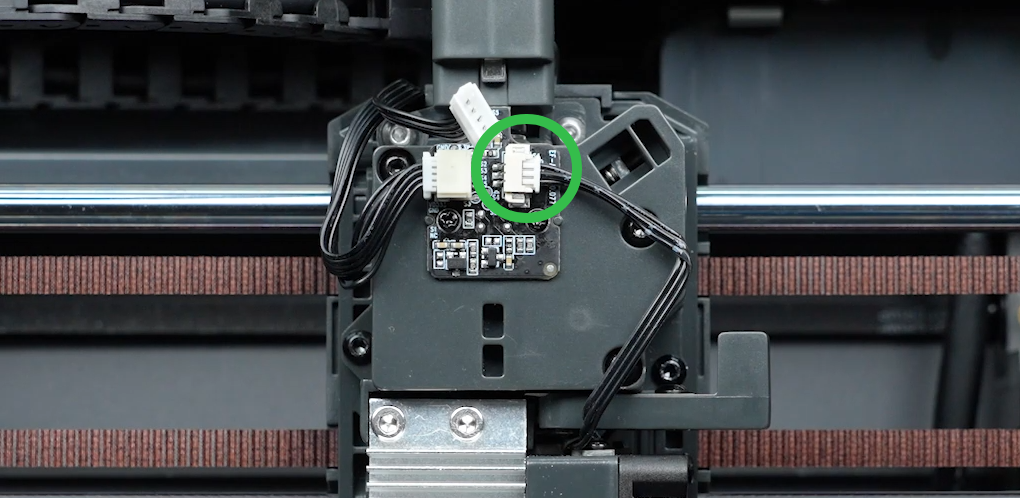

Desconectá el conector de la placa de detección del cortador. Sacá los dos tornillos que fijan el hotend, desconectá el ventilador 3010 y usá el destornillador de 2.0 mm para retirar los tornillos del ventilador del throat. Finalmente, usá el destornillador Phillips para sacar los dos tornillos de la placa de detección y retirá la placa vieja.
Cómo instalar la placa nueva
Agarrá la placa nueva, acomodala alineando los agujeros con el soporte y ajustá los dos tornillos para fijarla. Volvé a poner el conjunto del ventilador del throat en su lugar, aseguralo con el destornillador de 2.0 mm y reconectá su cable.
Reinstalá el hotend en su posición original y ajustá los dos tornillos de fijación con un destornillador hexagonal de 2.5 mm. Conectá el cable de la placa de detección en el puerto correspondiente, poné la carcasa del cabezal y ajustá sus cuatro tornillos. Para terminar, reconectá el ventilador de capa y volvé a poner la tapa frontal del cabezal.
Verificación del funcionamiento
Enchufá la impresora y prendela. Desde la pantalla táctil, seleccioná "Unload" para cualquier canal de filamento y fijate que el cortador funcione bien (que corte el material y la descarga termine sin problemas). Con esto, el cambio de la placa ya está listo.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
