En esta guía te explicamos paso a paso cómo cambiar la tira LED de tu impresora Centauri Carbon 2. Es un procedimiento sencillo que te va a permitir mantener la iluminación interna de tu equipo funcionando bárbaro para controlar tus impresiones.
Herramientas y materiales
- Una llave Allen de 1.5 mm
- Una llave Allen de 2.0 mm
- Unas pinzas
- Una tira LED nueva
Video tutorial
Podés ver el video del proceso acá: https://www.youtube.com/watch?v=E2oG2h3fCGE
Instrucciones
Preparación

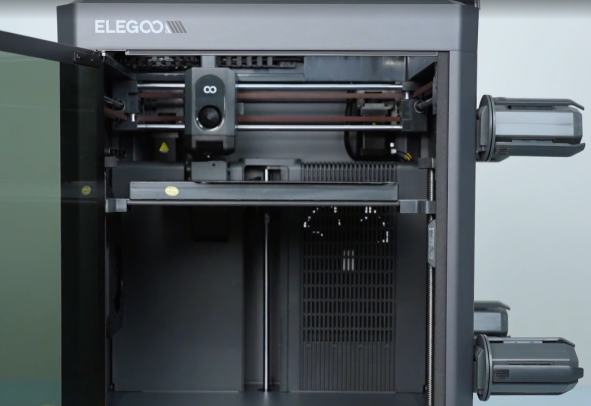

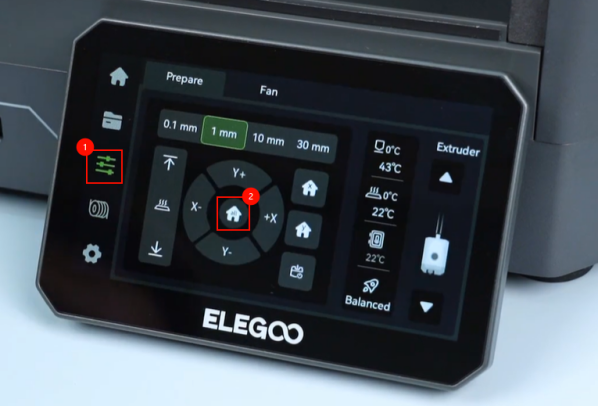

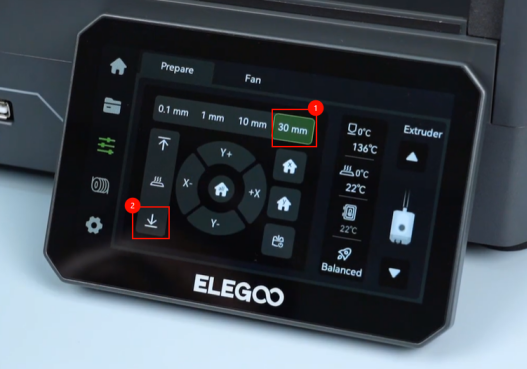

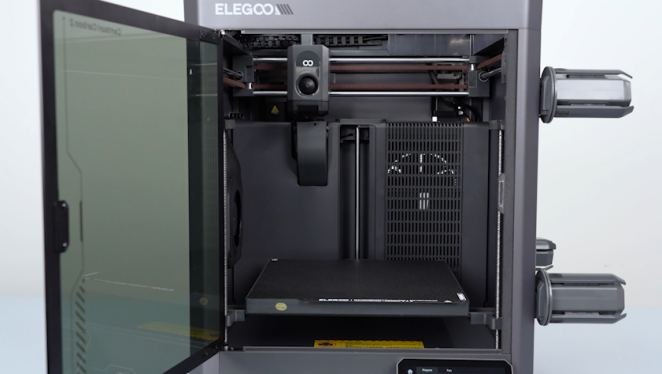

Primero, conectá el cable de alimentación y encendé la impresora (interruptor en "|"). En la pantalla táctil, seleccioná Control - Homing y esperá a que termine el proceso. Después, seleccioná la flecha hacia abajo (↓) para bajar la cama caliente hasta el fondo. Por último, apagá el equipo (interruptor en "〇") y desenchufá el cable.
Sacar la tira LED vieja

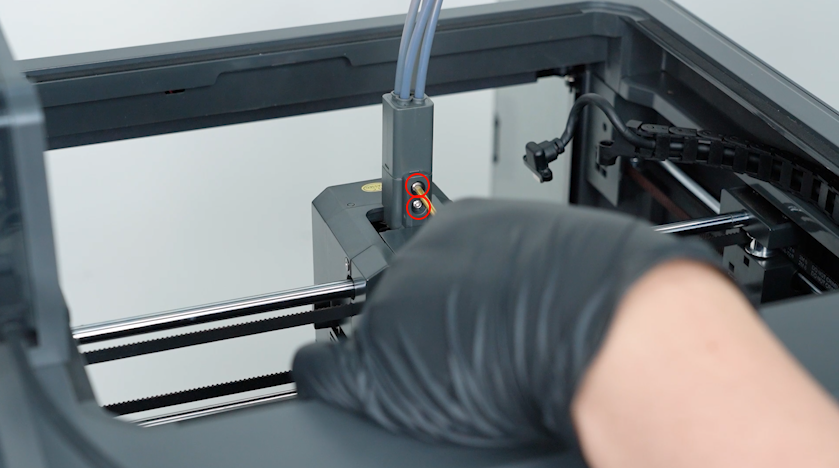

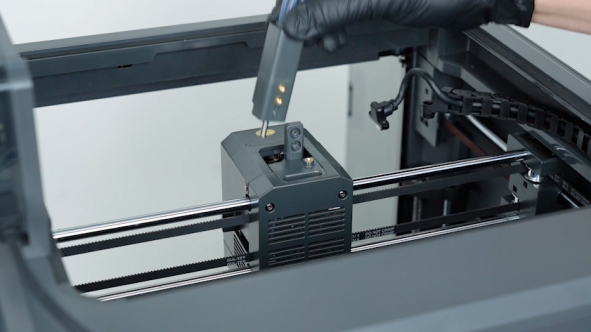

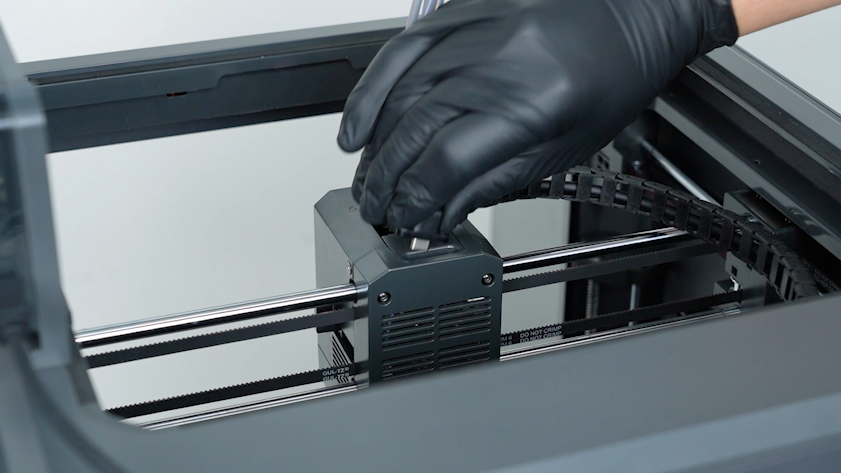

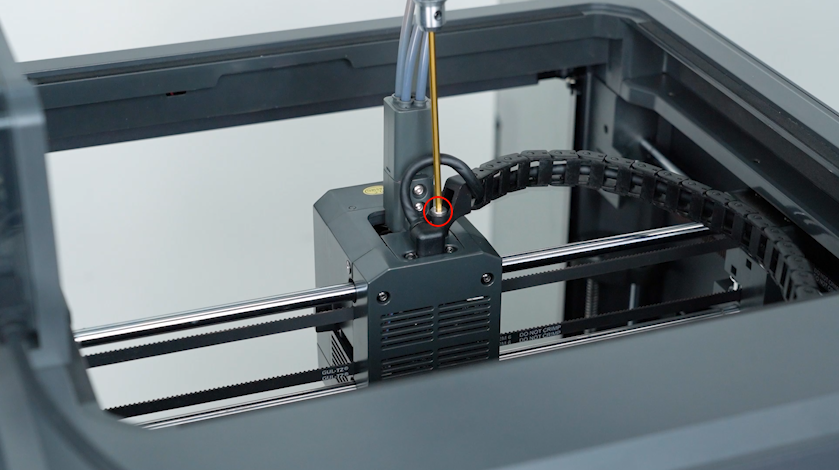

Aflojá y sacá los dos tornillos del bus CAN con la llave Allen de 1.5 mm y desenchufalo. Después, retirá el tornillo de la cadena portacables con una llave Allen de 2.5 mm y sacala. También tenés que sacar los dos tornillos del hub 4-en-1 (llave de 2.0 mm) para retirarlo.

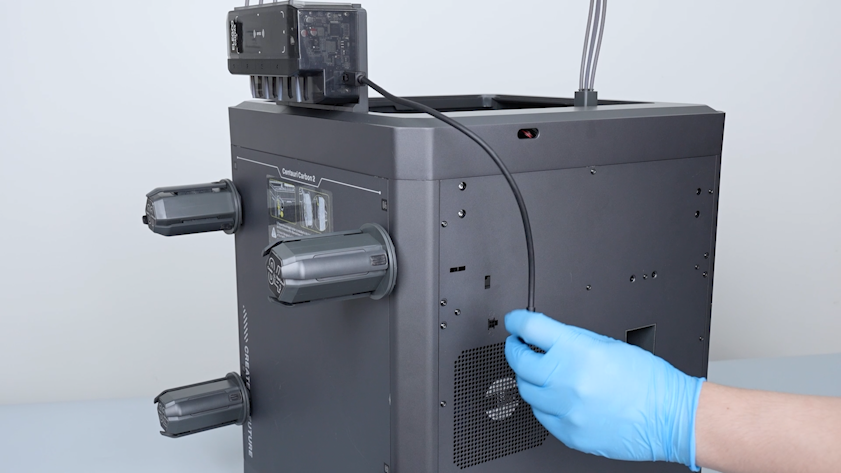

Desconectá el cable de comunicación de la CANVAS y sacá los tres tornillos que la sujetan con la llave de 2.0 mm; fijate de sostener la placa cuando saques el último tornillo. Retirá también el soporte de la CANVAS sacando sus dos tornillos.
Para sacar la carcasa del marco superior, retirá los tornillos del frente (3), del lado izquierdo (4), de la parte trasera (3) y del lado derecho (3), todos con la llave Allen de 2.0 mm. Levantá la carcasa y desconectá los enchufes de la tira LED y del termistor de la cámara.
Sacá los dos tornillos de la cadena portacables, sacala de la ranura de la carcasa y quitá la cinta que sujeta los cables. Retirá el clip de sujeción y, con las pinzas, sacá las tapas de la tira LED de ambos lados. Por último, retirá la tira LED vieja de la ranura usando las pinzas.
Instalar la tira LED nueva

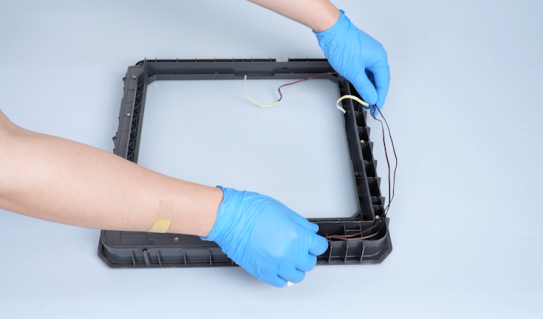

Pasá la tira nueva por la ranura y ubicala en su posición. Pegala bien contra la tapa trasera de la carcasa superior y presionala con las pinzas; hacé lo mismo del otro lado. Volvé a poner las tapas, ajustá sus tornillos, pegá la cinta y asegurá los cables con el clip.
Apoyá la carcasa arriba de la impresora, pasá la cadena portacables por la ranura y conectá los enchufes de la tira LED y del termistor. Ajustá los dos tornillos de la cadena y volvé a armar el marco superior colocando todos los tornillos (frente, laterales y atrás). Acordate de usar la llave de 2.5 mm para los tornillos del lado izquierdo.
Poné el soporte de la CANVAS, la placa CANVAS y conectá su cable de comunicación. Reinstalá el hub 4-en-1, conectá el bus CAN y asegurá la cadena portacables en su lugar apretando el tornillo final.
Verificación
Enchufá el cable y prendé la impresora. Desde la pantalla táctil, encendé la tira LED y confirmá que brille normalmente. ¡Listo, ya terminaste el reemplazo con éxito!
