En esta guía te mostramos paso a paso cómo reemplazar la cama caliente de tu Centauri Carbon 2. Seguí estas instrucciones con cuidado para asegurar que el repuesto quede bien instalado y el equipo funcione bárbaro.
Herramientas y Materiales
Vas a necesitar una llave Allen de 2.0 mm, una de 2.5 mm, una pinza, un destornillador Phillips y el repuesto de la cama caliente nueva.
Instrucciones
Preparación

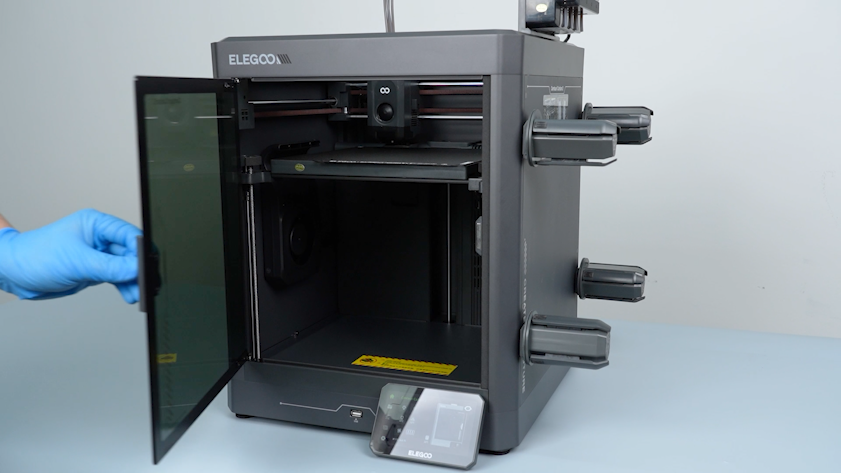

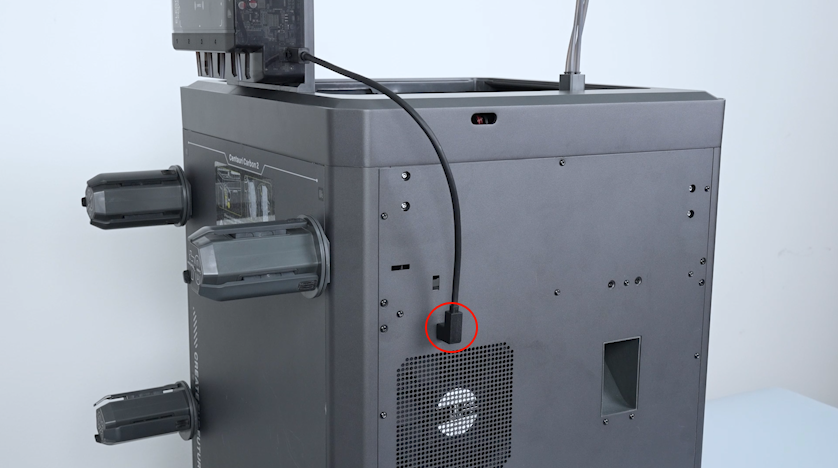

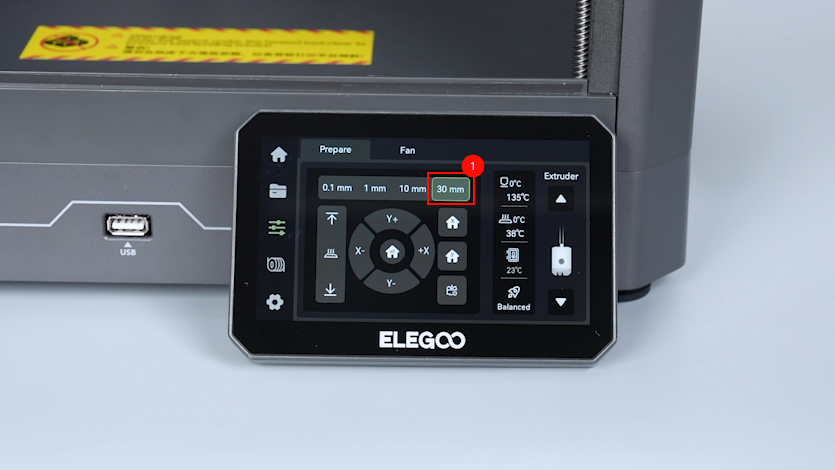

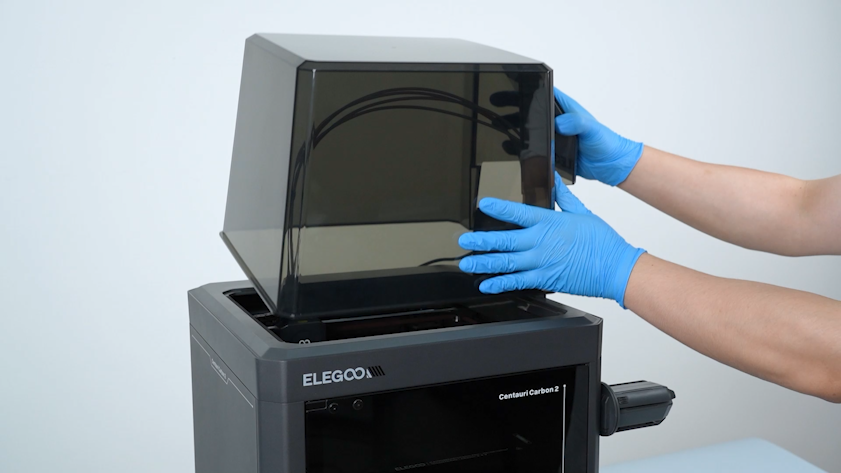

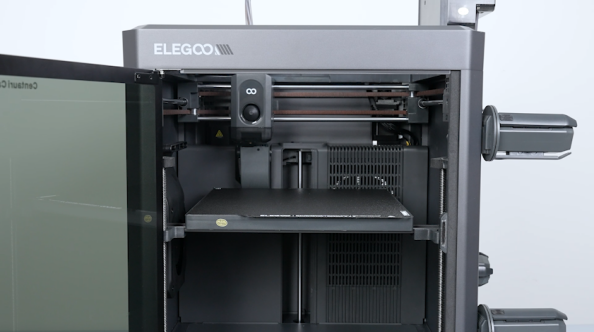

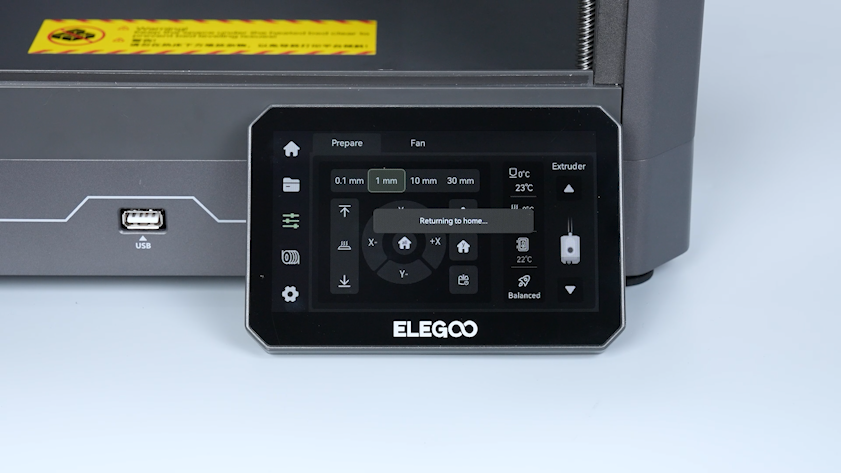

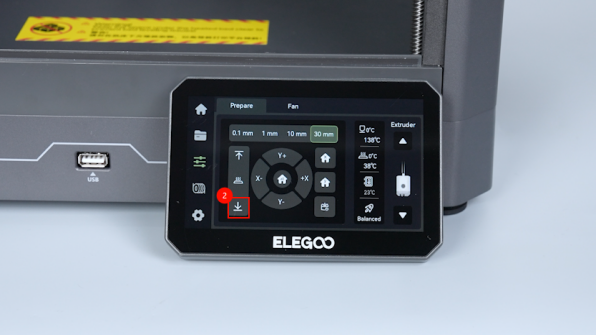

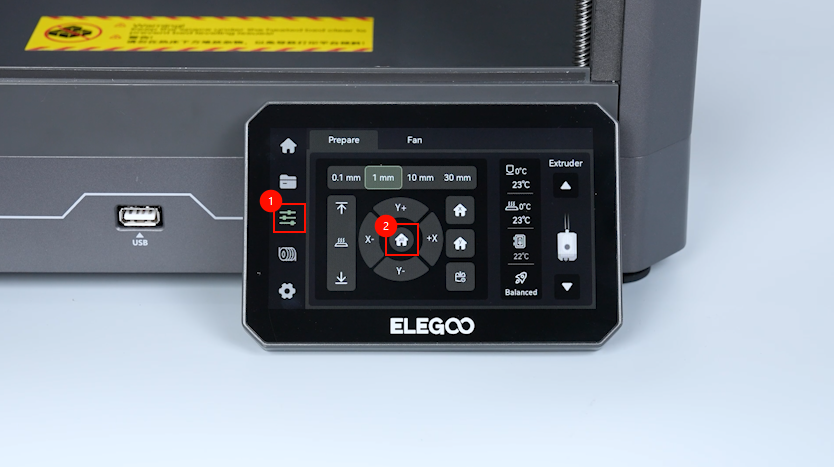

Conectá el cable de alimentación y encendé la impresora (botón en "|"). Retirá la tapa superior y abrí la puerta de vidrio frontal. En la pantalla táctil, seleccioná Control - Homing y esperá a que termine el proceso. Luego, configurá el movimiento del motor en 30 mm y bajá la cama caliente unos 60 mm tocando la flecha hacia abajo. Finalmente, apagá la impresora (botón en "〇"), desenchufá el cable de alimentación y el cable de comunicación CANVAS.
Retirá la tapa inferior y la tapa trasera
Sacá los dieciséis tornillos de la tapa trasera con la llave Allen de 2.0 mm. Abrí la tapa con cuidado y sacá el cable de extensión CANVAS por el hueco del ventilador de enfriamiento de la cámara. Apoyá la tapa en la mesa, sacá los tornillos que sujetan el cable CANVAS y retirá todo. Después, cortá los precintos del cable de la cama caliente con la pinza y sacá los diez tornillos de la tapa de abajo para retirarla.
Desconectá los cables de la cama caliente
Soltá los dos precintos que sujetan los cables y desconectá el sensor de presión y el termistor. Abrí la tapa de la placa de control de la cama caliente, aflojá los tornillos con el destornillador Phillips y desenchufá los cables. Tironeá los cables hacia afuera a través del agujero de la base.
Sacá la cama caliente vieja

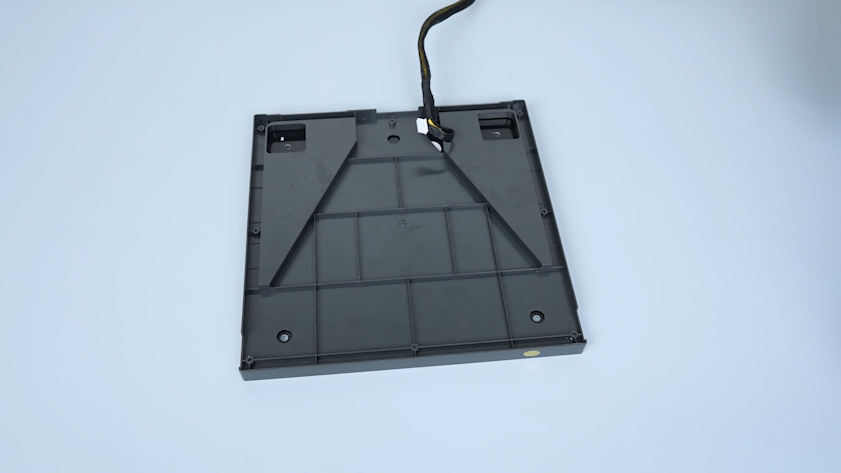

Aflojá los seis tornillos del soporte de la cama caliente con la llave de 2.0 mm y apoyala temporalmente en el fondo de la cámara. Pasá el cable por la ranura de fijación de la unidad de conexión de la build plate detrás del eje Z y llevá la cama a la mesa. Sacá la lámina PEI, da vuelta la cama y quitá los cuatro tornillos con la llave de 2.5 mm. Levantá el soporte, desconectá el sensor de presión y retirá los cuatro resortes con sus tornillos.
Instalá la cama caliente nueva
Prepará el repuesto en la mesa y colocá los cuatro tornillos y resortes en su lugar. Conectá el cable del sensor de presión al soporte de la cama caliente, apoyalo y ajustá bien los cuatro tornillos. Poné la cama en el fondo de la cámara, pasá el cable por la ranura del eje Z y apoyala sobre las unidades de conexión de la build plate. Ajustá los seis tornillos del soporte y volvé a poner la lámina PEI.
Conectá los cables de la cama caliente
Sujetá el cable con precintos nuevos y cortá el excedente. Pasá los cables por el hueco de la partición y el agujero de la base. Conectá el sensor de presión y el termistor. En la placa de control, conectá el cable azul en N-OUT, el verde en L-OUT y el amarillo en PE-OUT, ajustando bien los tornillos de fijación. Al terminar, cerrá la tapa de la placa.
Instalá la tapa inferior y la tapa trasera
Colocá la tapa inferior y ajustá sus diez tornillos. En la mesa, conectá el cable de extensión CANVAS a la tapa trasera y ajustá sus dos tornillos. Levantá la tapa trasera, pasá el cable por el hueco del ventilador y cerrala. Ajustá los dieciséis tornillos (ojo: los del círculo rojo son M3x4 y los del amarillo M3x8). Finalmente, conectá el cable CANVAS por fuera.
Verificación
Enchufá la impresora y encendela. Desde la pantalla táctil, calentá la cama caliente para confirmar que funcione normal. Por último, seleccioná Settings - Calibrat para completar el ajuste.
