En esta guía vas a encontrar los pasos detallados para realizar el cambio de la placa del cabezal de herramientas (B0C2G1). Es un proceso técnico sencillo, pero requiere atención para asegurar que todas las conexiones queden firmes y el equipo funcione correctamente.
Herramientas y materiales
Para este procedimiento vas a necesitar: una llave Allen de 2.5 mm, una de 2.0 mm, otra de 1.5 mm y la placa de repuesto nueva.
Preparación
Antes de empezar, asegurate de apagar la impresora (poné el interruptor en la posición "〇") y desenchufar el cable de corriente para trabajar con seguridad.
Cómo retirar la placa vieja

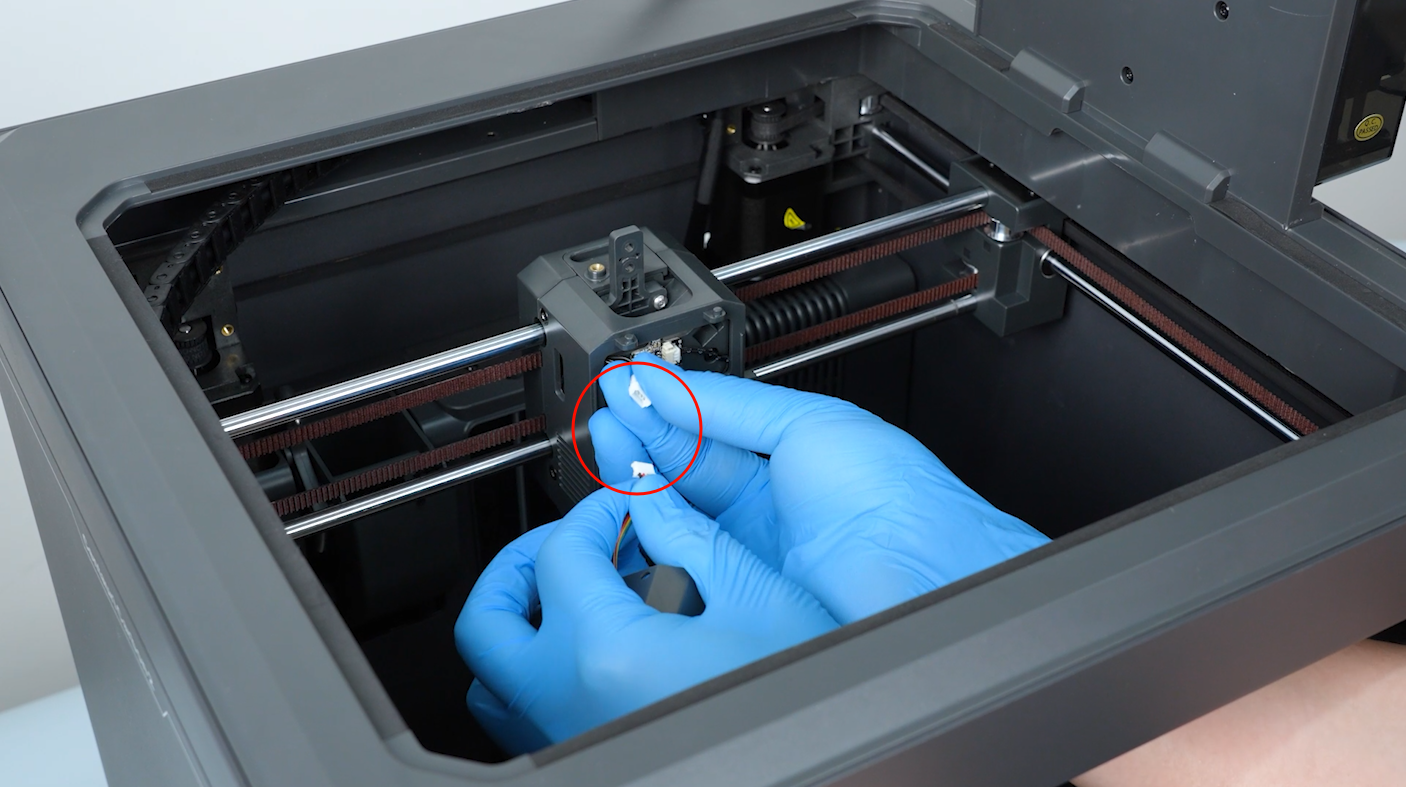

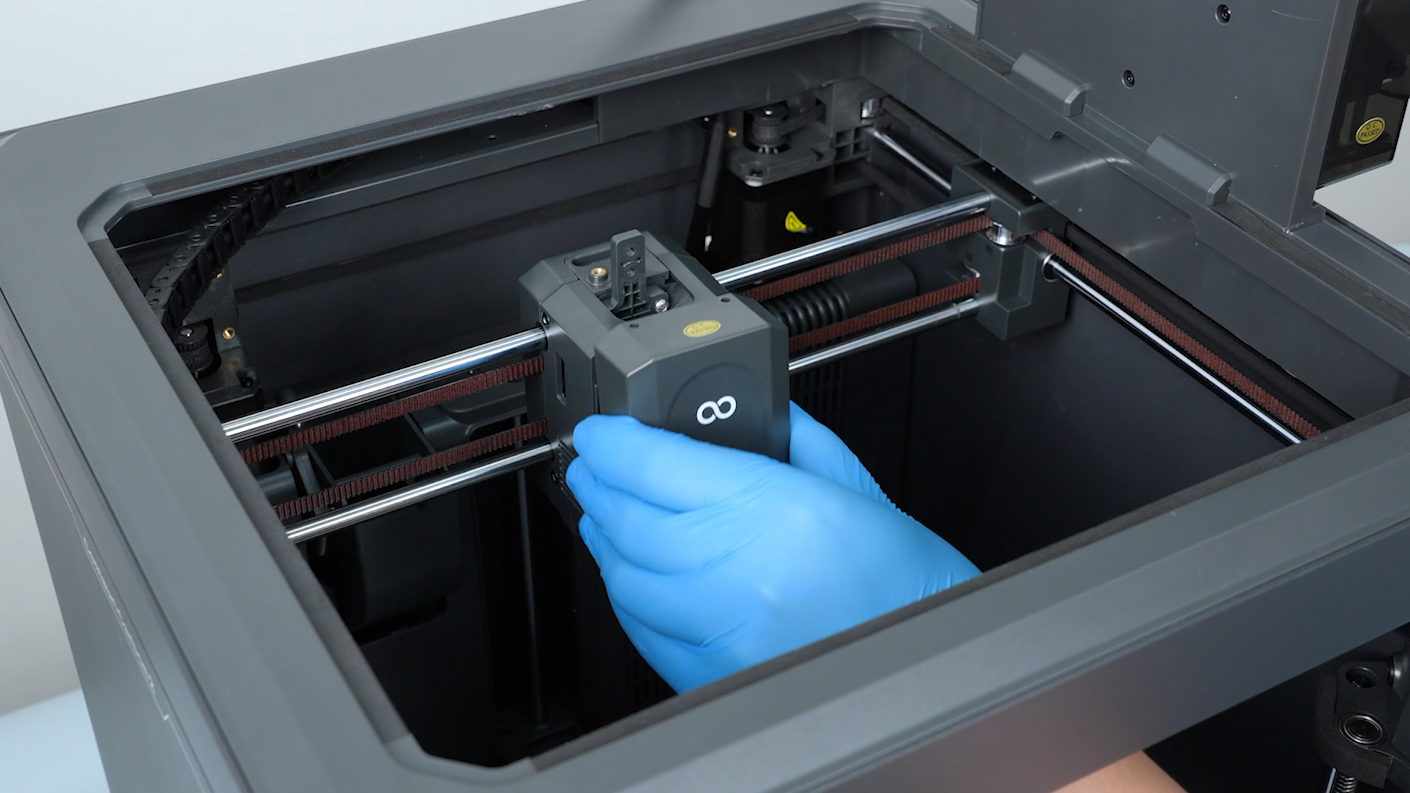

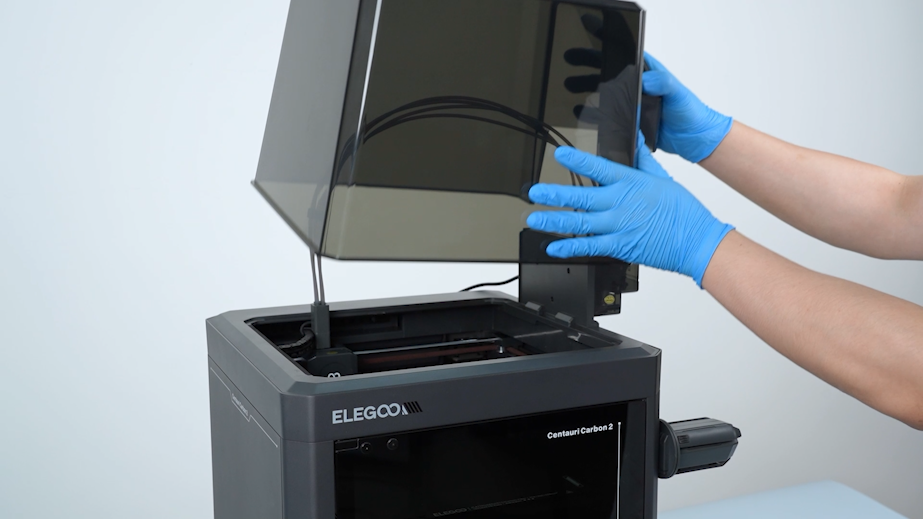

Primero sacá la tapa superior. Después, abrí la cubierta frontal del cabezal de herramientas, desconectá el cable del ventilador de enfriamiento del modelo y retirá la cubierta por completo.

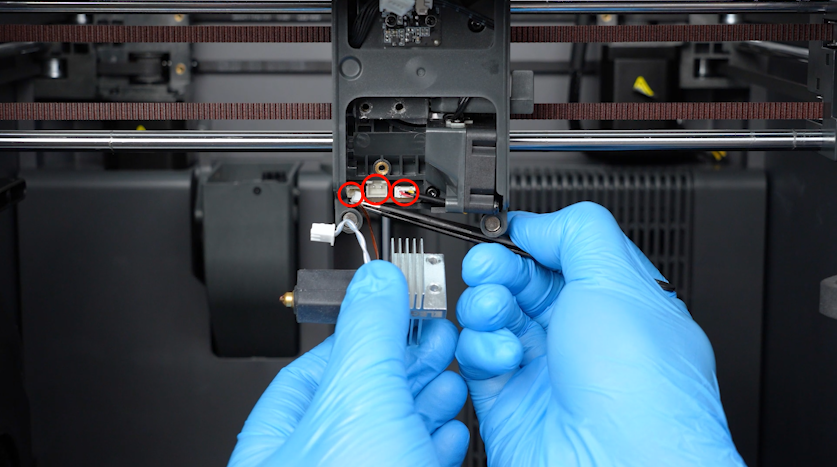

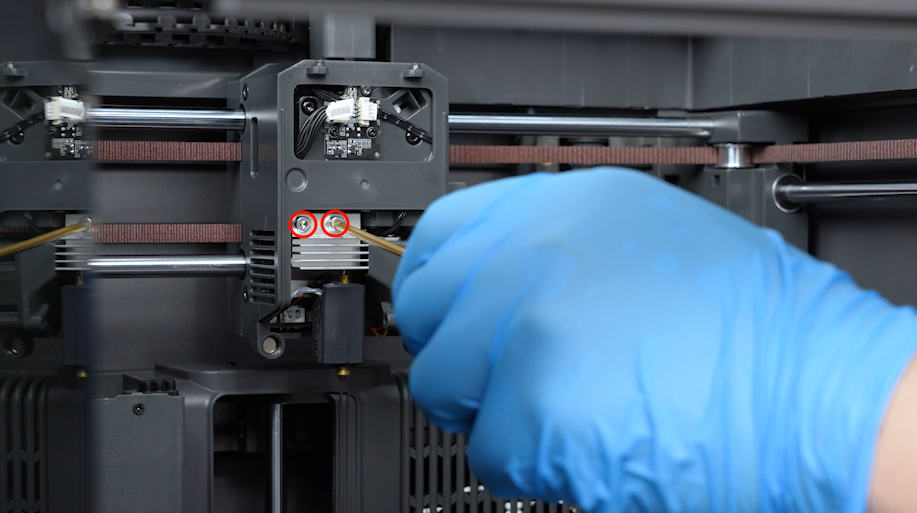

Usá la llave Allen de 2.5 mm para aflojar los tornillos que sujetan el hotend y quitalos con una pinza. Desconectá todos los enchufes de la placa usando la pinza para no dañar los cables.

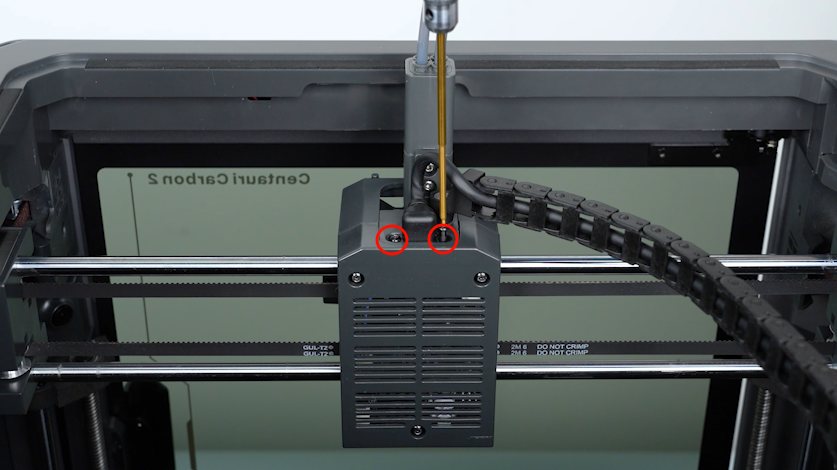

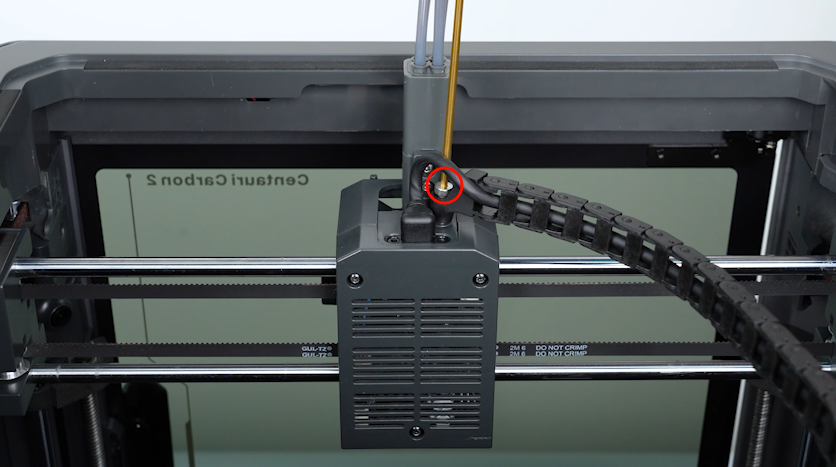

Con la llave de 1.5 mm, aflojá los dos tornillos del cable de comunicación del extruder y sacalos. También tenés que aflojar los tornillos de la tank chain con la llave de 2.5 mm y retirarlos. Desenchufá el cable de comunicación del extruder.

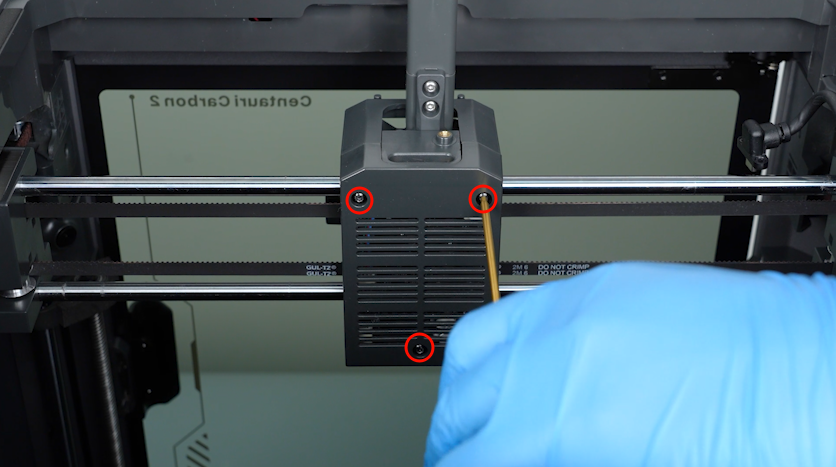

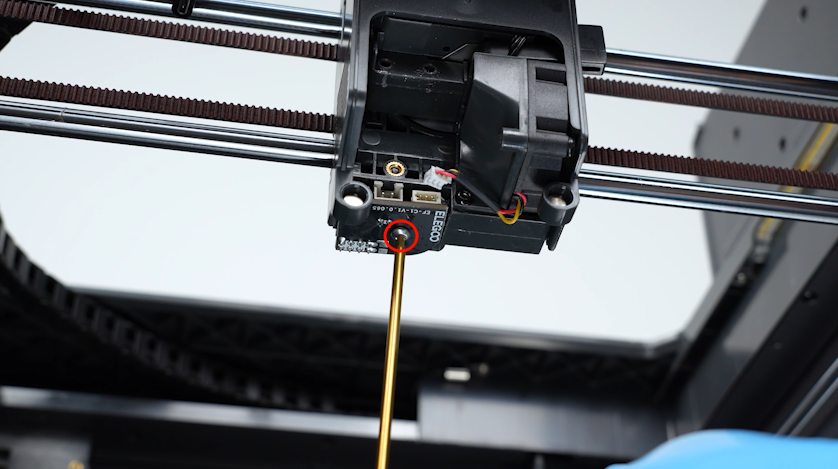

Por último, usá la llave de 2.0 mm para sacar los tres tornillos de la cubierta trasera del cabezal y luego los tornillos que fijan la placa vieja para poder retirarla.
Instalación de la placa nueva

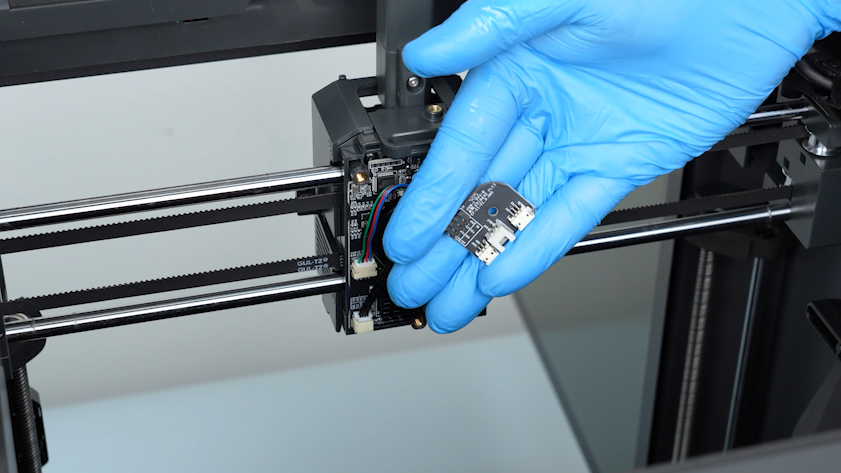

Ubicá la placa nueva en su posición y ajustá los tornillos de fijación. Volvé a poner la cubierta trasera del cabezal y ajustá sus tres tornillos con la llave de 2.0 mm.

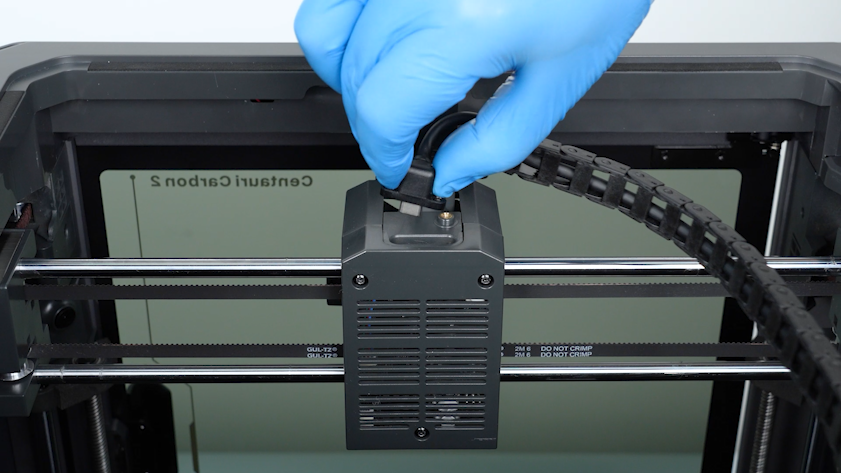

Conectá el cable de comunicación del extruder y aseguralo con sus dos tornillos usando la llave de 1.5 mm. Acomodá la tank chain en su lugar y ajustá el tornillo correspondiente.
Insertá con cuidado todos los conectores usando la pinza. Colocá el hotend en su sitio y apretá los dos tornillos de sujeción. Para terminar, conectá el cable del ventilador, poné la cubierta frontal y cerrala.
Verificación
Conectá el cable de alimentación y encendé el equipo (interruptor en "|"). En la pantalla táctil, navegá hasta Settings - Calibration - One-Click self-check - All - Start. Una vez que el autochequeo finalice, la impresora ya va a estar lista para usar.
