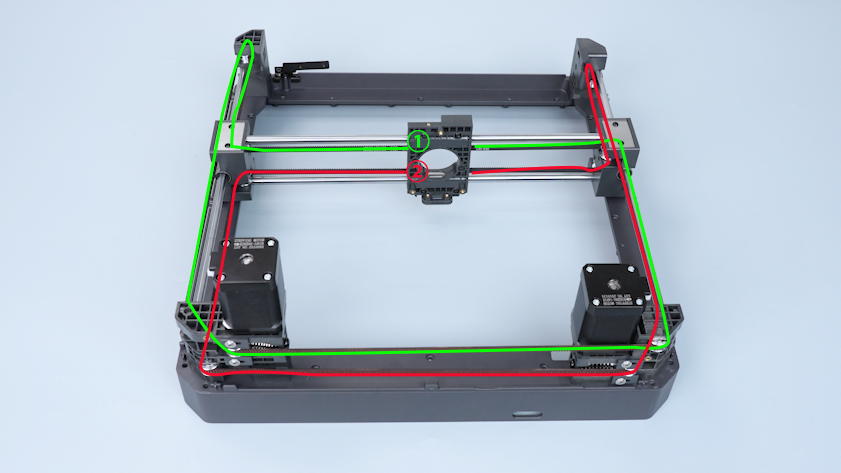

En esta guía vas a encontrar los pasos detallados para realizar el cambio de las correas de los ejes X e Y. Es fundamental seguir las instrucciones con cuidado y contar con las herramientas indicadas para asegurar el correcto funcionamiento de tu Centauri Carbon 2.
Herramientas y materiales
Vas a necesitar: una llave Allen de 1.5 mm, una llave Allen de 2.0 mm, una pinza de precisión, un destornillador Phillips, una pinza, una tenaza y las nuevas correas de distribución XY.
Video tutorial
Podés ver el procedimiento en este video: https://www.youtube.com/watch?v=ofzdn1pUXro
Instrucciones
Preparación
Apagá el interruptor de encendido (posición "〇") y desenchufá el cable de alimentación para trabajar de forma segura.
Sacá el hub 4 en 1

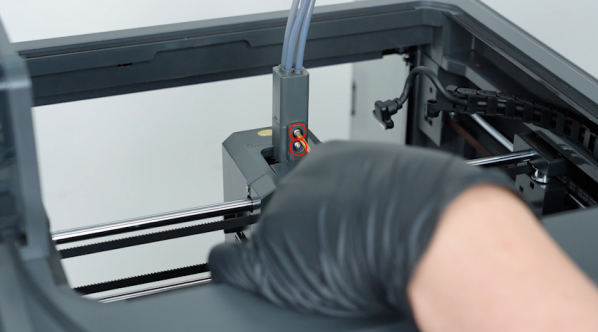

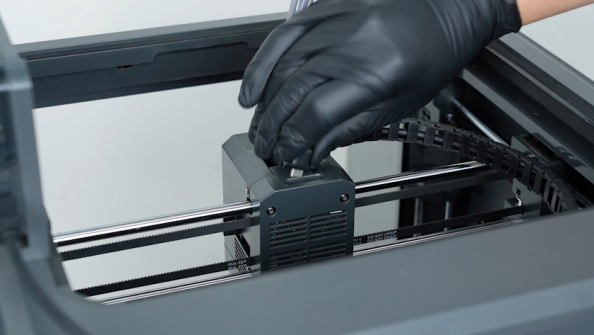

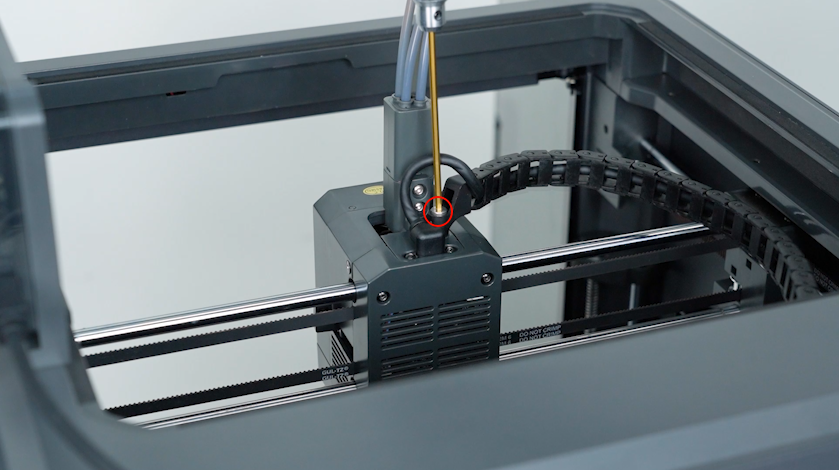

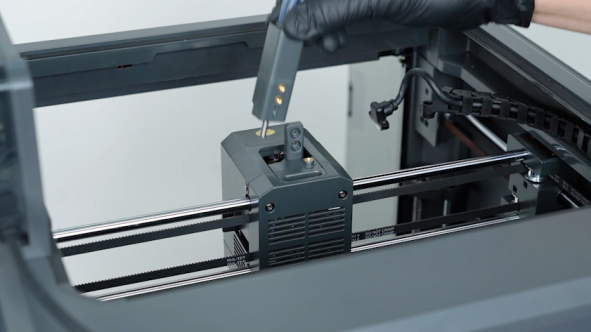

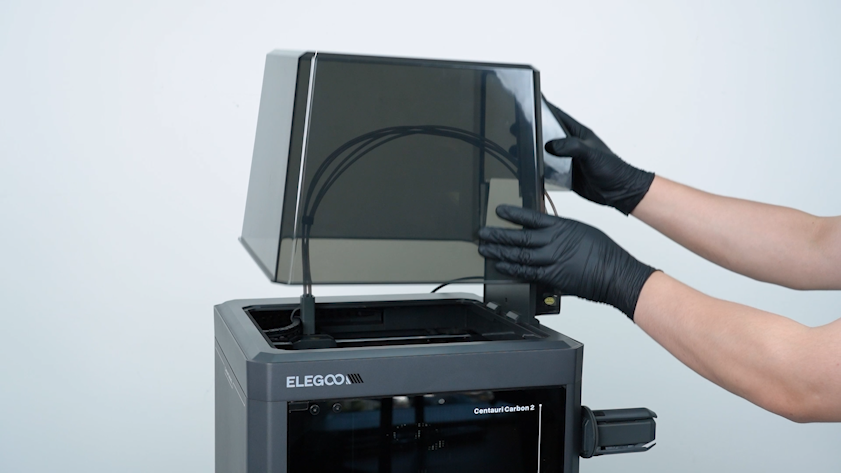

Retirá la tapa. Con una llave Allen de 2.5 mm, aflojá y sacá el tornillo que sujeta la cadena del tank. Después, usá una llave Allen de 1.5 mm para sacar los dos tornillos del CAN bus, y desconectalo. Por último, sacá los dos tornillos que sujetan el hub 4 en 1 con una llave de 2.0 mm y retiralo.
Sacá el conjunto de la caja de engranajes

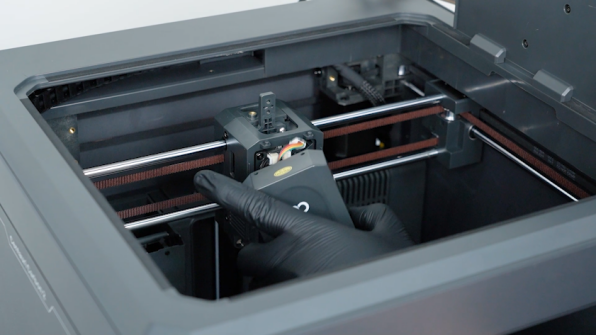

Retirá la tapa frontal del cabezal. Desconectá el cable del ventilador de capa y sacá la tapa. Con una llave Allen de 2.0 mm, sacá los cuatro tornillos de la carcasa del cabezal y retirá la tapa frontal. Usá una llave de 2.5 mm para sacar los dos tornillos que sujetan el hotend. Con una pinza de precisión, desconectá los cables del termistor, de la placa cerámica de calentamiento y del ventilador del heat break.
Desconectá el cable de la placa de detección de filamento. Usá una llave de 2.0 mm para sacar el tornillo del ventilador del heat break y retirá el conjunto. Desconectá el otro cable de la placa de detección. Sacá los dos tornillos del soporte del hub 4 en 1 y los dos tornillos de la caja de engranajes (ambos con llave de 2.0 mm). Finalmente, retirá la caja de engranajes.
Sacá el CANVAS y su soporte
Sacá los tres tornillos de la tapa trasera del cabezal con una llave de 2.0 mm y retirala. Desconectá el cable adaptador de la placa de comunicación, el cable del motor E y el del ventilador de capa. Con una llave de 2.0 mm, sacá el tornillo de la placa del cabezal y los dos tornillos del motor E para retirarlo. Usá un destornillador Phillips para sacar los tres tornillos de la placa de comunicación.
Desconectá el cable de comunicación del CANVAS. Sacá los tres tornillos del CANVAS con la llave de 2.0 mm (tené cuidado de sostenerlo al sacar el último tornillo) y retiralo. Por último, sacá los dos tornillos del soporte del CANVAS y quitalo.
Sacá los portacarretes y sus bandejas
Retirá los cuatro portacarretes. Usá una llave de 2.5 mm para sacar los dos tornillos de la bandeja portacarretes y retirala. Repetí el proceso con las demás bandejas.
Sacá la puerta frontal
Aflojá y sacá los cuatro tornillos de la puerta frontal con una llave de 2.0 mm y retirala.
Sacá la tapa trasera y la tapa inferior
Sacá los dieciséis tornillos de la tapa trasera con una llave de 2.0 mm. Apoyala sobre la mesa. Sacá los dos tornillos del cable de extensión del CANVAS, desconectalo y retirá la tapa. Después, sacá los diez tornillos de la tapa inferior y quitala.
Sacá la tapa derecha, el separador y la tapa izquierda
Retirá la cinta que sujeta el cable plano de la pantalla táctil. Levantá el clip, desconectá el cable y retirá la pantalla. Sacá los tornillos de la parte inferior y superior del separador, y luego los seis tornillos que lo sujetan (todo con llave de 2.0 mm). Desconectá el cable de la placa de detección del servomotor y el ventilador auxiliar.
