Cómo reemplazar el ventilador de la carcasa (B1C071)

En esta guía te explicamos paso a paso cómo cambiar el ventilador de la carcasa de tu Centauri Carbon 2. Es un procedimiento sencillo, pero tenés que seguir las instrucciones con cuidado para no tironear ningún cable interno.

Herramientas y materiales

• Una llave Allen de 2.0 mm
• Un ventilador de carcasa nuevo

Video tutorial

[Aquí se encuentra el video instructivo del proceso]

Instrucciones

Preparación

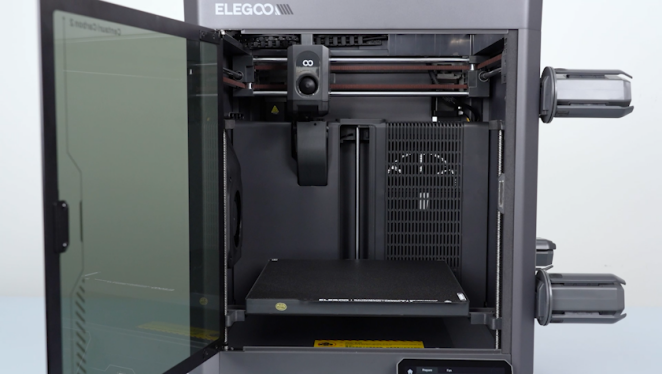

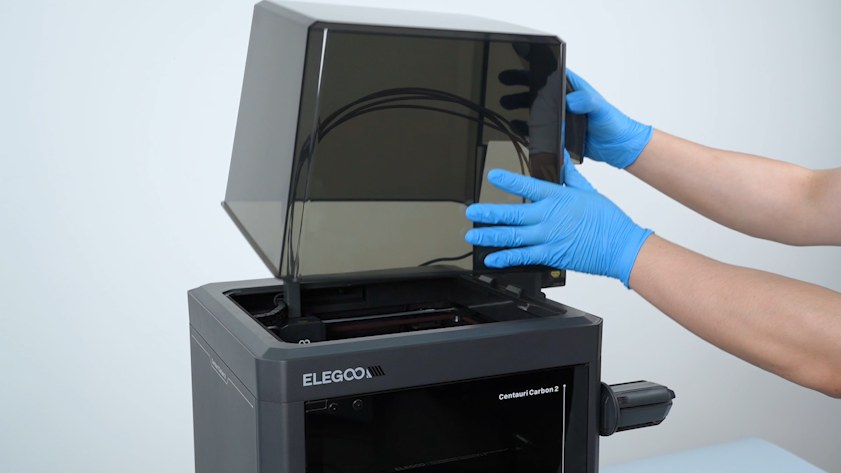

1. Sacá la tapa de la impresora.
2. Enchufá el cable de alimentación y poné el interruptor en encendido (símbolo "|").

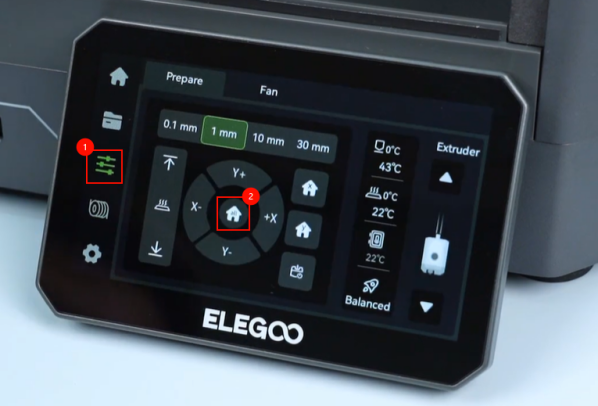

3. En la pantalla táctil, seleccioná Control - Homing. Esperá a que termine el proceso de homing XYZ.

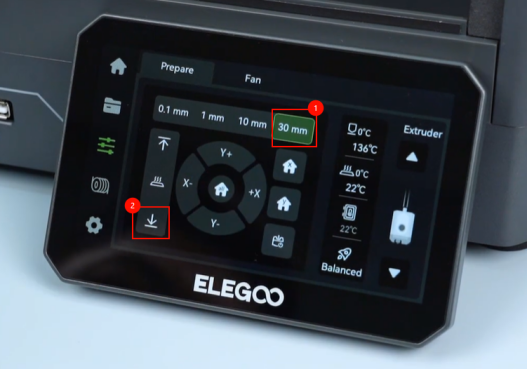

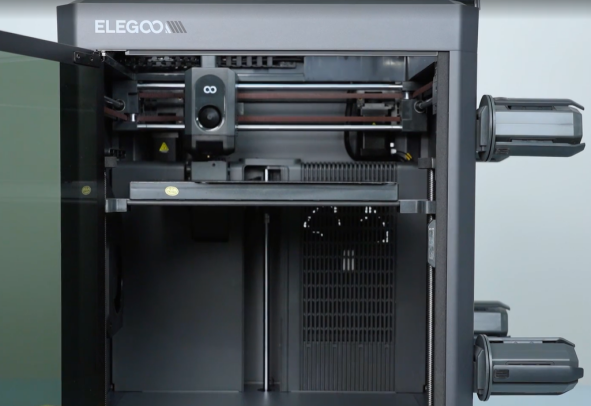

4. En la pantalla, elegí 30 mm como distancia de movimiento y tocá la flecha hacia abajo para bajar la cama caliente hasta el fondo.
5. Apagá la impresora (símbolo "〇") y desenchufá el cable de alimentación.

Cómo sacar el ventilador viejo

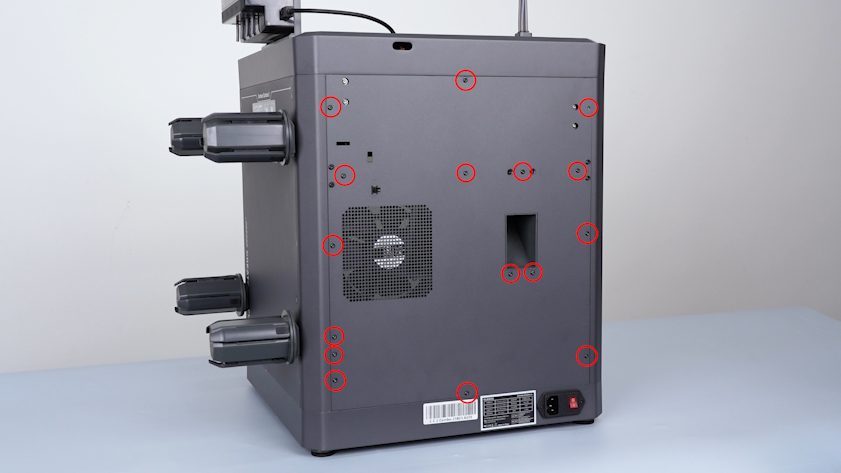

1. Aflojá y sacá los tornillos que sujetan la tapa trasera con la llave Allen de 2.0 mm.

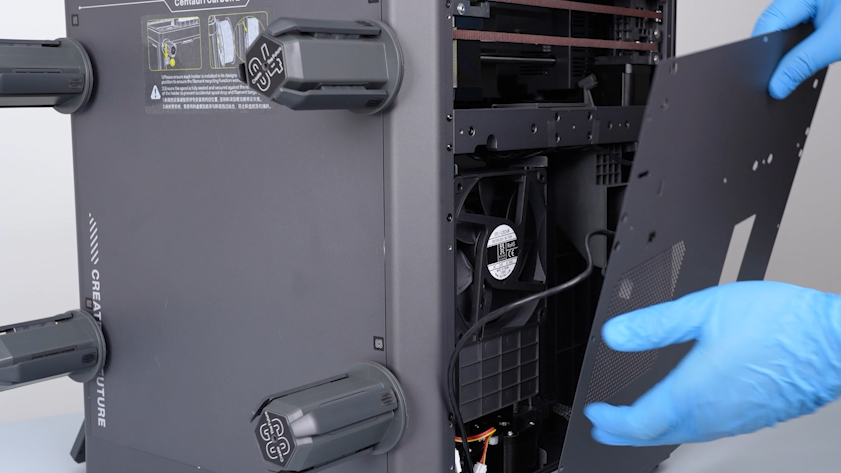

2. Abrí la tapa trasera con cuidado. Retirá el cable de extensión del CANVAS de la ranura que está al lado del ventilador.

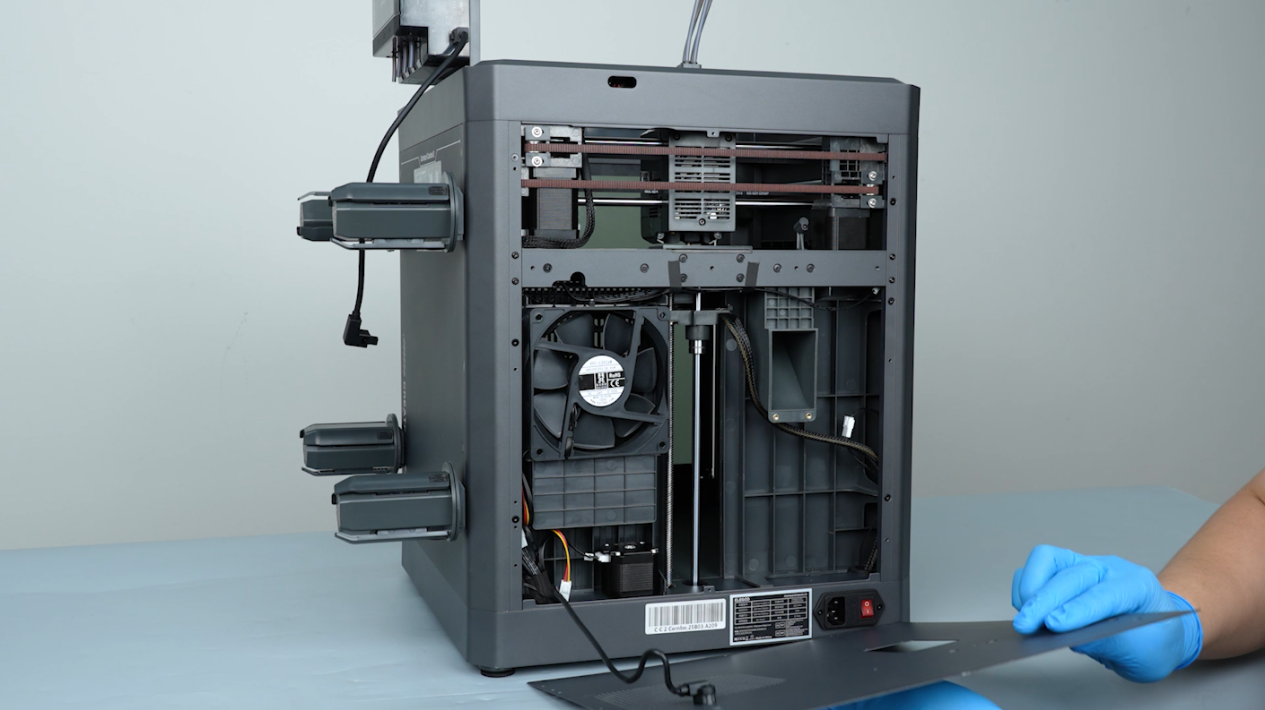

3. Apoyá la tapa trasera estirada sobre la mesa.

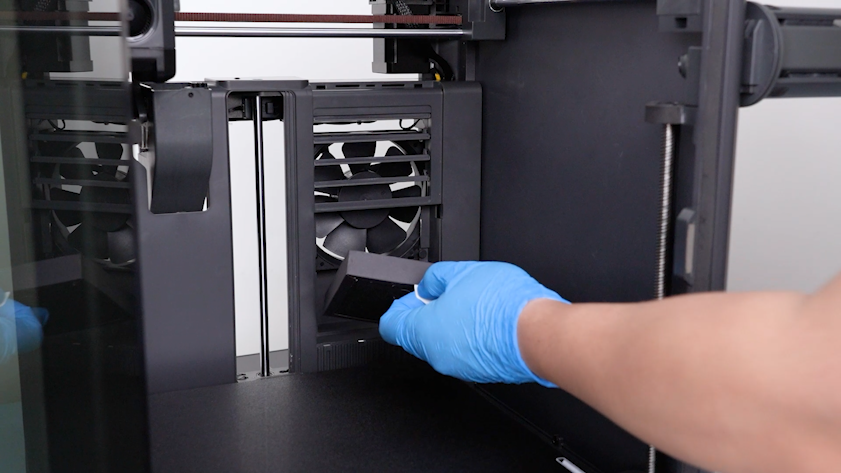

4. Sacá la cubierta del ventilador.

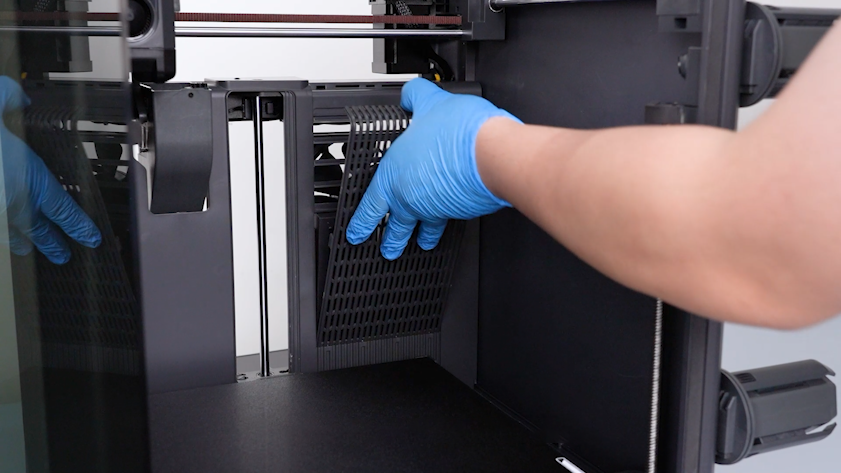

5. Retirá el filtro.
6. Aflojá las tres trabas de montaje del ventilador. Fijate de sostener el ventilador cuando sueltes la última traba para que no se golpee.
7. Cortá los precintos con un alicate.

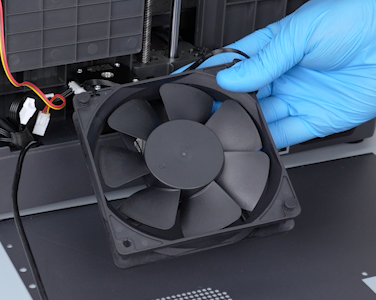

8. Desenchufá el cable y sacá el ventilador viejo.

Cómo instalar el ventilador nuevo

1. Agarrá el ventilador nuevo y enchufale el cable.
2. Asegurá el cable del ventilador y el del servomotor con un precinto. Cortá lo que sobre del precinto y sacalo.
3. Ubicá el ventilador en su posición de montaje.
4. Sujetá el ventilador y volvé a poner las trabas de montaje.
5. Poné el filtro en su lugar.
6. Instalá la cubierta del ventilador.
7. Levantá la tapa trasera y pasá el cable de extensión del CANVAS por la ranura al lado del ventilador.
8. Ajustá los dieciséis tornillos de la tapa trasera con la llave Allen. Nota: Los tornillos marcados con el círculo rojo son M3 x 4, mientras que los del círculo amarillo son M3 x 8.
9. Enchufá el cable de comunicación del CANVAS.

Verificación

1. Enchufá el cable de alimentación y prendé la impresora.
2. En la pantalla táctil, andá a Fan - Case Fan y prendelo.
3. Confirmá que el ventilador funcione bien y después apagalo.
4. ¡Listo! La impresora ya se puede usar de nuevo.

Galería de referencia

Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
