En esta guía te vamos a explicar paso a paso cómo realizar el cambio de la placa madre de tu Centauri Carbon 2. Es un procedimiento fundamental si detectás fallas de hardware, así que seguí las instrucciones con cuidado para que todo quede bárbaro.
Herramientas necesarias
Para este trabajo vas a necesitar una llave Allen de 2.0 mm, un destornillador Phillips, una pinza de depilar (o similar) y, lógicamente, la placa madre nueva de repuesto.
Video Tutorial
Podés consultar el video oficial para ver los movimientos exactos durante el reemplazo de los componentes internos.
Instrucciones
Preparación
Lo primero que tenés que hacer es apagar la impresora desde el interruptor (posición "〇") y desenchufar el cable de alimentación. No te olvides de esto para trabajar tranquilo y sin riesgos eléctricos.
Sacá la placa madre vieja

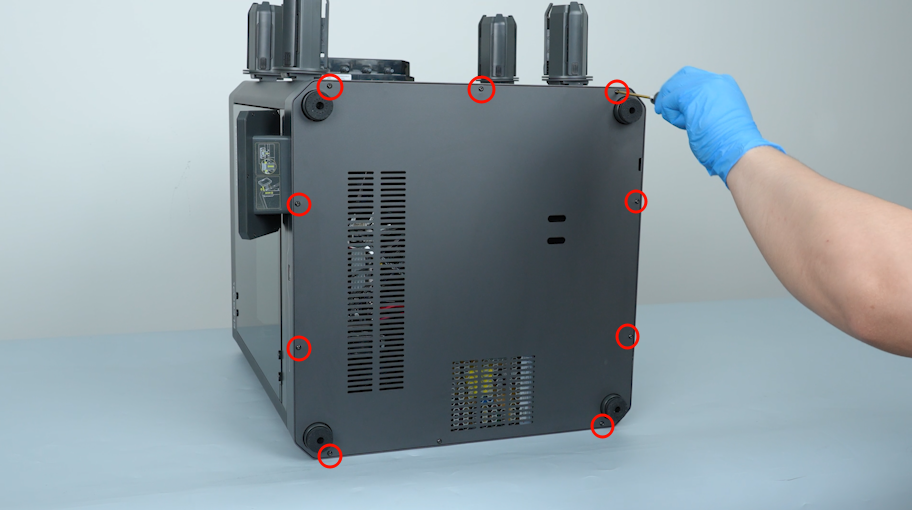

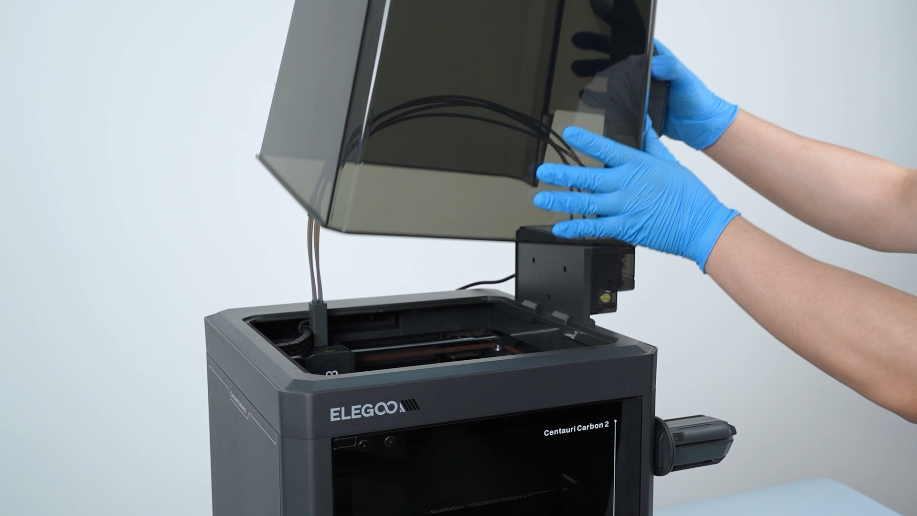

Primero retirá la tapa de la máquina. Después, usá la llave Allen de 2.0 mm para soltar los diez tornillos que sujetan la cubierta inferior y sacala.

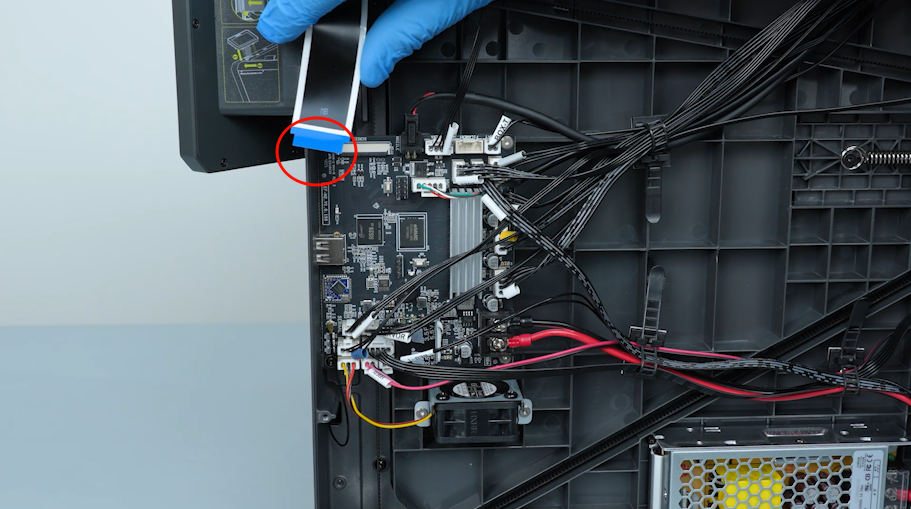

Despegá la cinta que asegura el cable cinta de la pantalla táctil; guardala a mano porque la vas a tener que reutilizar después.

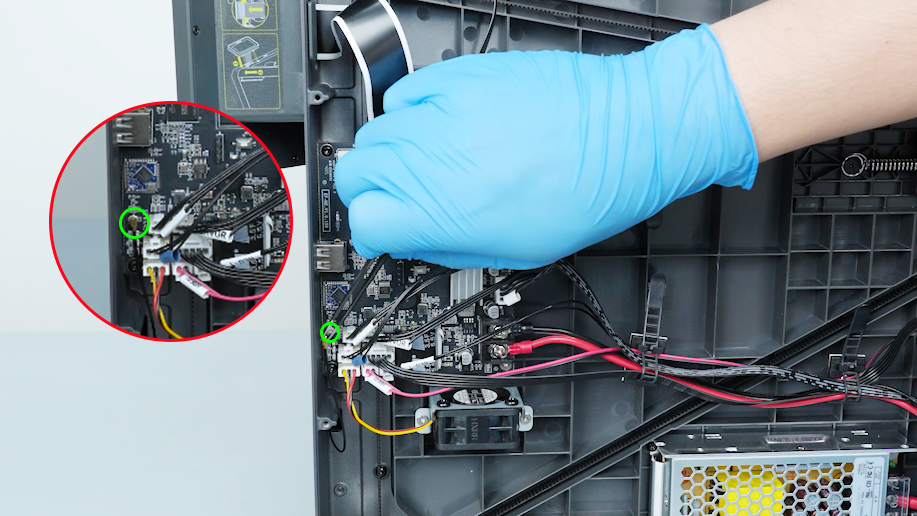

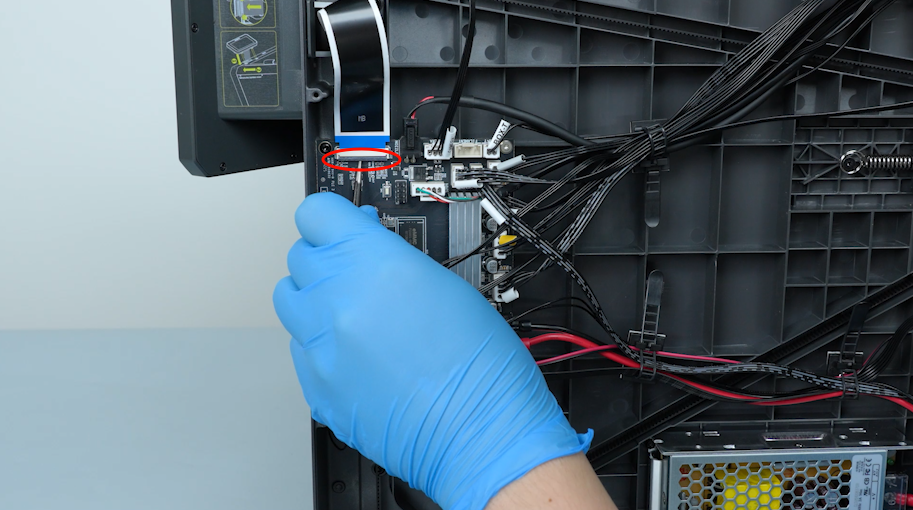

Con la pinza, levantá con cuidado el clip que traba el cable cinta de la pantalla y desconectalo. Hacé lo mismo con la antena Wi-Fi y el resto de los cables.

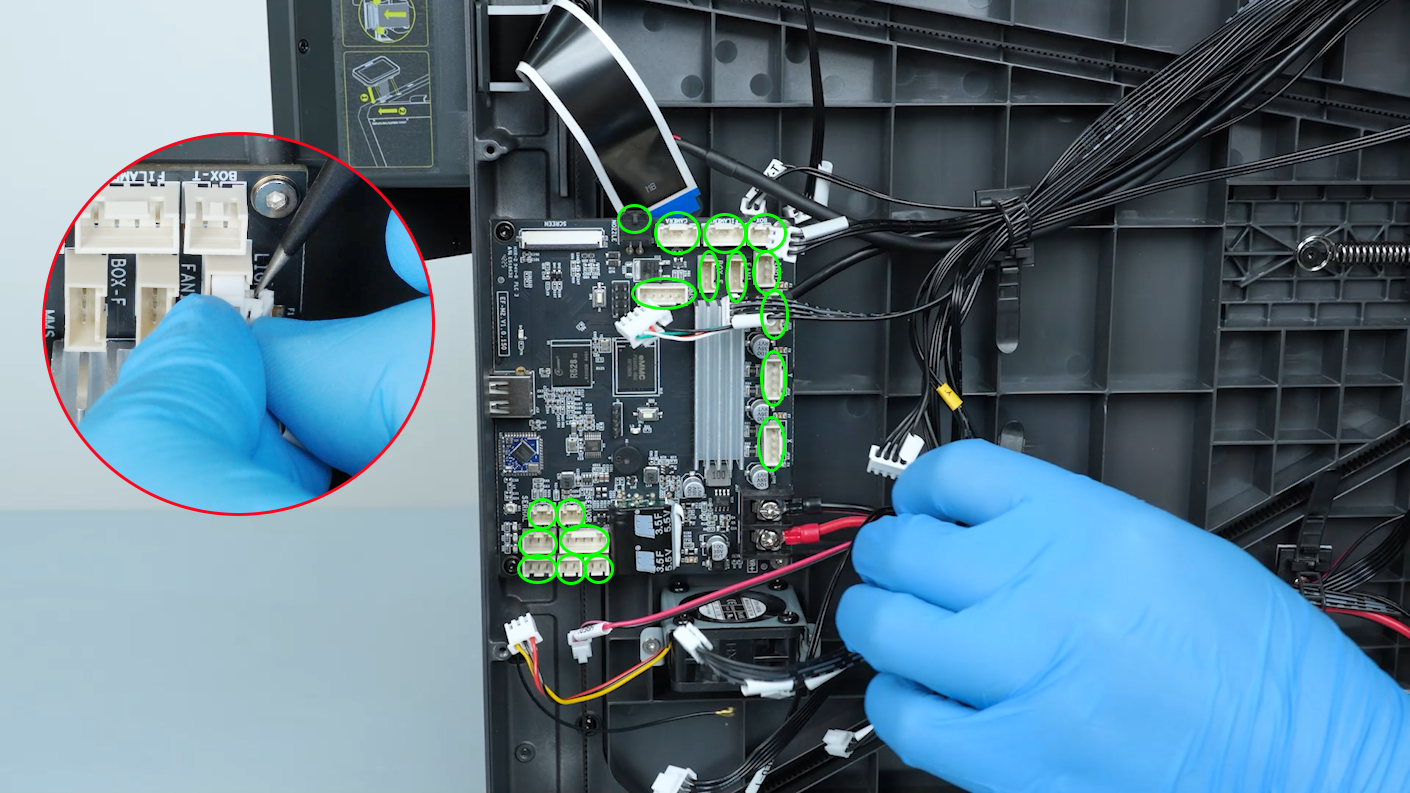

Nota: Los cables que van a la placa madre tienen un clip de seguridad. Si ves que no salen fácil, levantá la traba con la pinza. No los tires con fuerza sin levantar el clip porque podés romper el puerto de la placa.

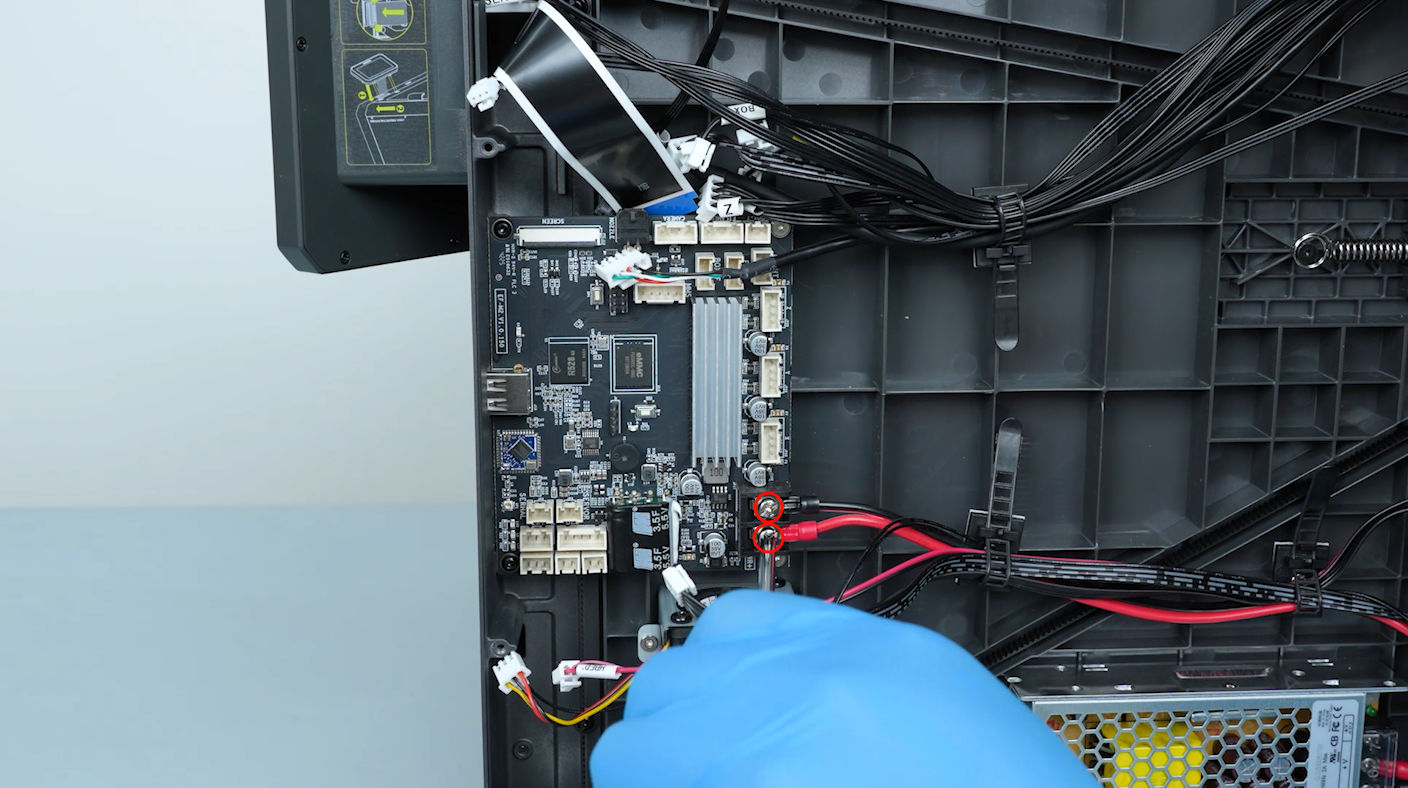

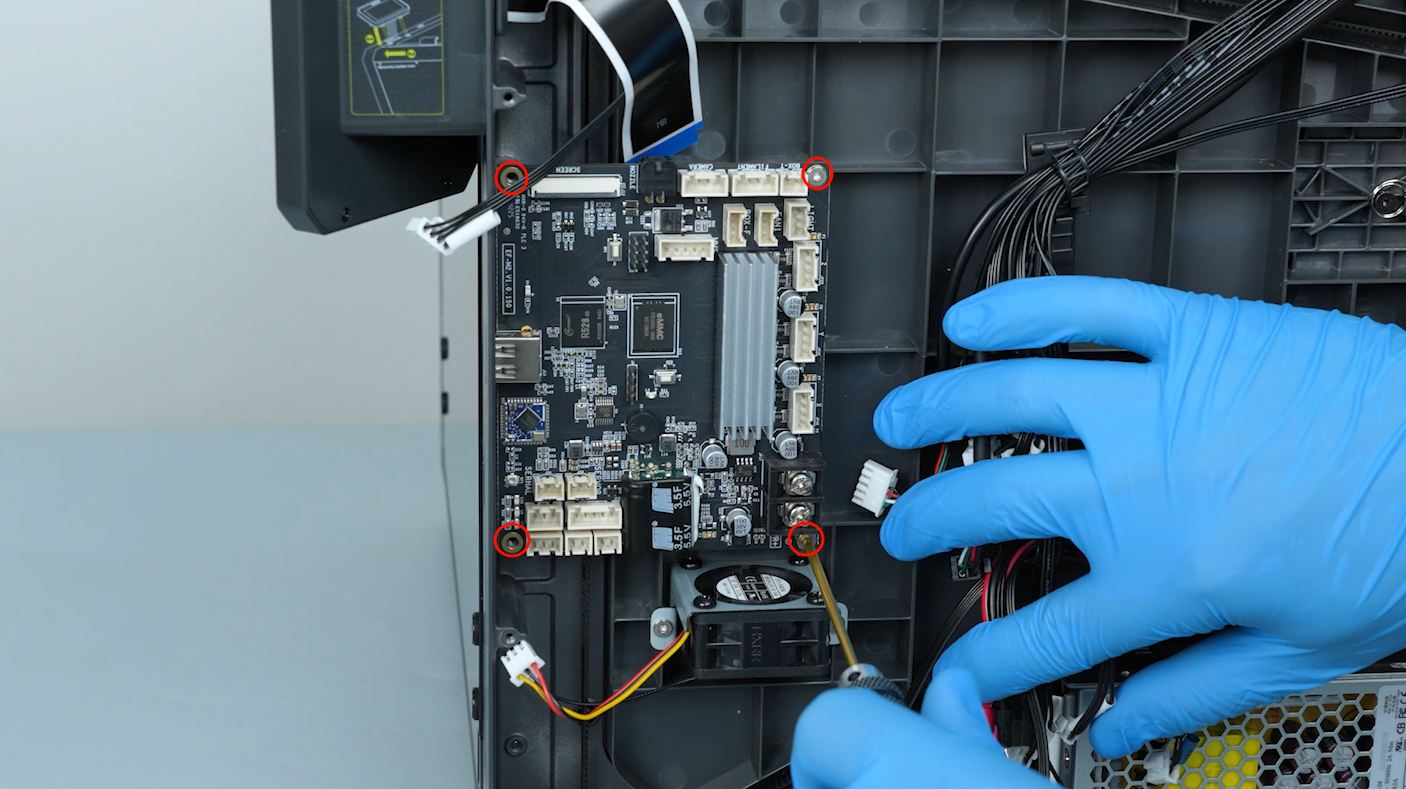

Usá el destornillador Phillips para aflojar los tornillos de los cables de alimentación y desconectalos. Por último, sacá los cuatro tornillos que sujetan la placa madre con la llave Allen de 2.0 mm y retirá la placa vieja.

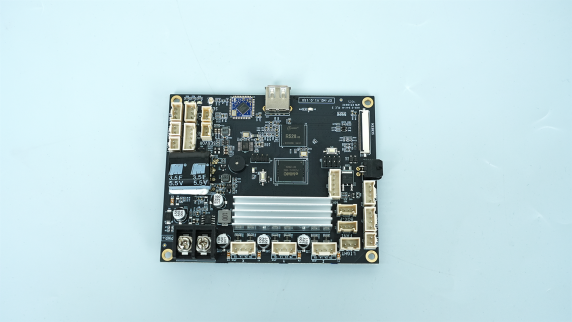

Instalá la placa madre nueva

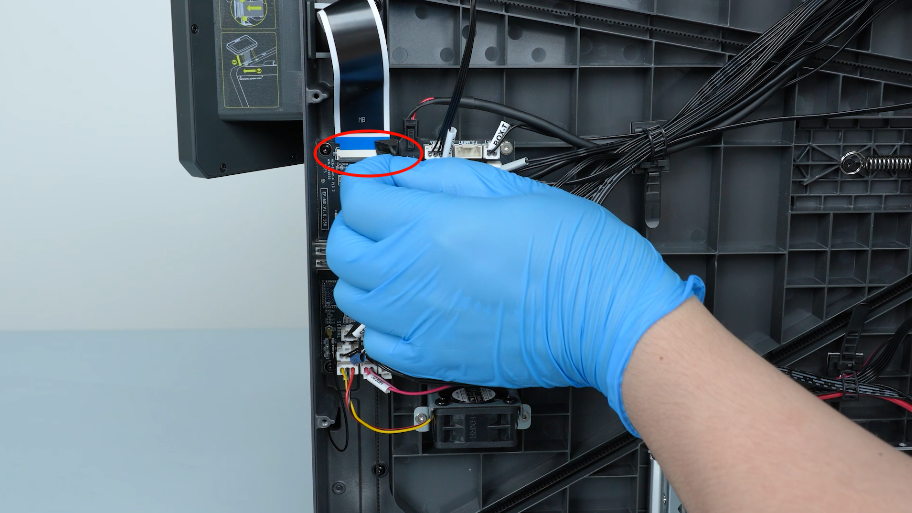

Colocá la placa nueva en su lugar y ajustá los cuatro tornillos de sujeción. Conectá el cable cinta de la pantalla táctil y presioná el clip para que quede bien firme.
Insertá la antena Wi-Fi y acomodala usando la pinza. Aflojá los tornillos de los terminales de alimentación en la placa, meté los cables y ajustalos bien con el destornillador Phillips.
Enchufá todos los cables restantes en sus respectivos conectores de la placa madre. Para terminar esta parte, volvé a poner la cubierta inferior y ajustá los diez tornillos con la llave Allen.
Reiniciá la impresora
Conectá el cable de alimentación y prendé la impresora pasando el interruptor a la posición "|".
En la pantalla táctil, navegá hasta Ajustes - Calibración - Autocomprobación con un clic - Seleccionar todo - Iniciar. Una vez que termine el chequeo automático, la impresora ya está lista para que la vuelvas a usar.
