Esta guía te explica detalladamente cómo realizar el cambio del servomotor y su placa de detección en tu equipo Centauri Carbon 2. Seguí los pasos con cuidado para asegurar que el reemplazo se haga de forma correcta y segura.
Herramientas y materiales
Vas a necesitar una llave Allen de 2.0 mm, un destornillador Phillips, un servomotor nuevo y una placa de detección de servomotor nueva.
Instrucciones
Preparación

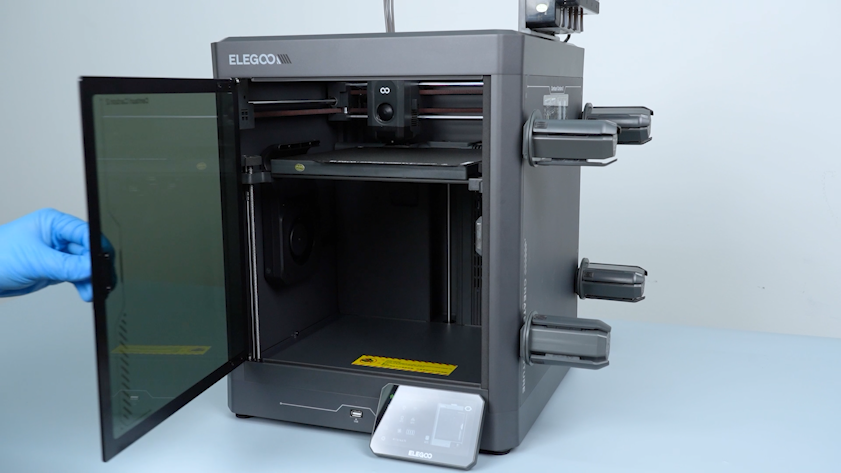

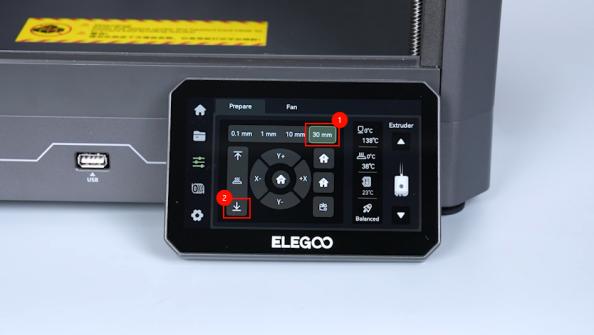

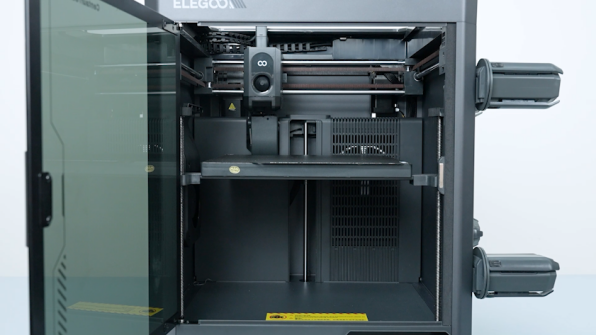

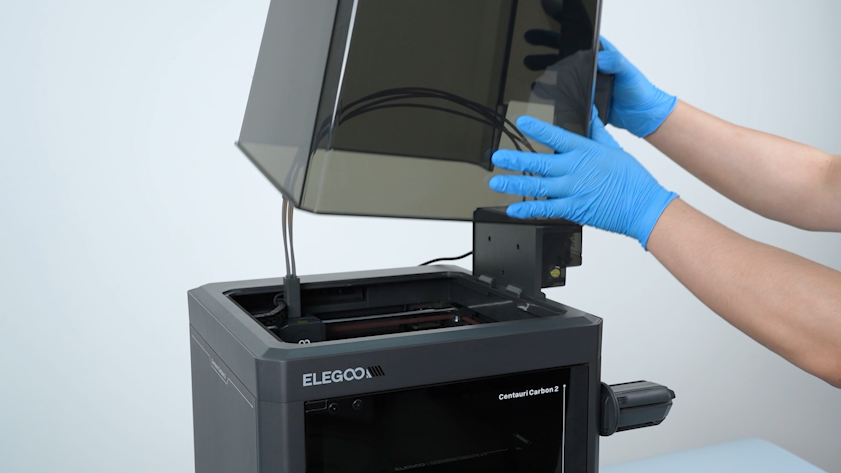

Primero, sacá la tapa superior de la impresora. Enchufá el cable de alimentación y poné el interruptor en posición de encendido (símbolo "|"). Abrí la puerta de vidrio delantera. En la pantalla táctil, andá a Control - Homing. Una vez que termine el proceso, seleccioná 30 mm y tocá la flecha hacia abajo (↓) dos veces para bajar la cama caliente unos 60 mm. Finalmente, apagá el interruptor (símbolo "〇") y desenchufá el cable de energía.
Sacar la cubierta trasera y la cubierta inferior

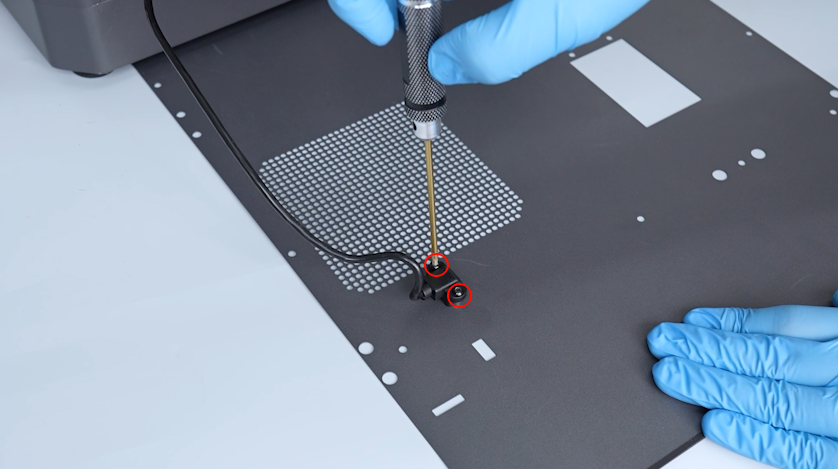

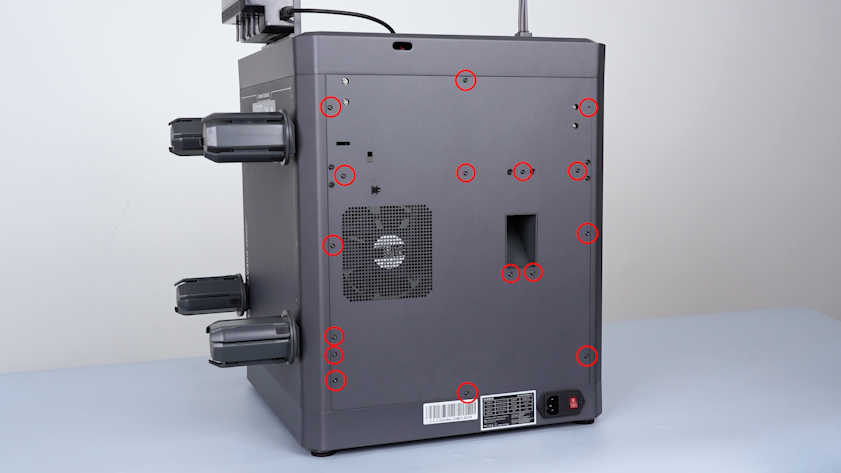

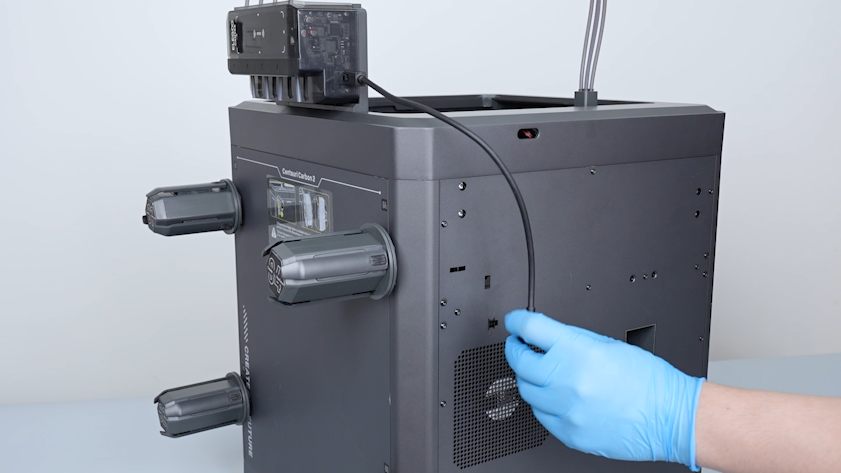

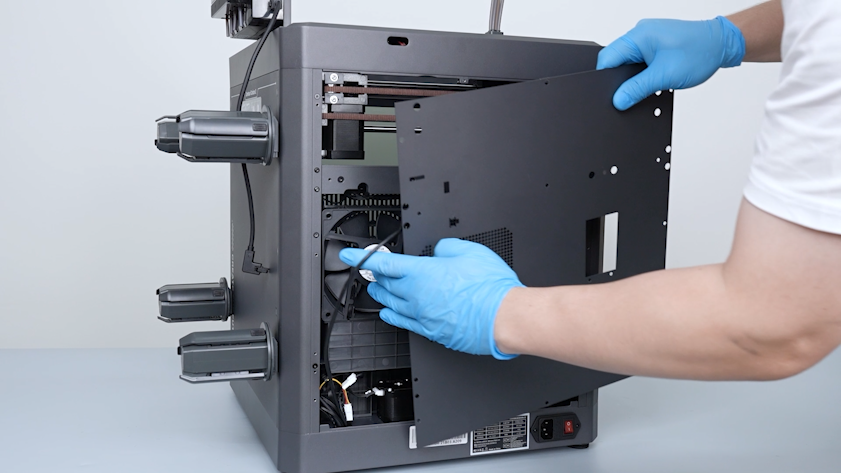

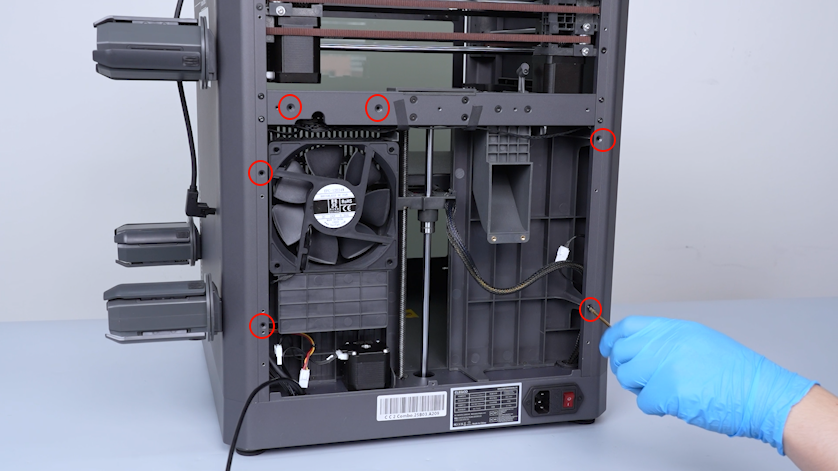

Desconectá el cable de comunicación de CANVAS. Con la llave Allen de 2.0 mm, sacá los dieciséis tornillos que sujetan la cubierta trasera. Retirá el cable de extensión de CANVAS por el hueco que hay al costado del ventilador de enfriamiento de la cámara. Apoyá la cubierta trasera sobre una mesa y sacá los dos tornillos que sujetan el cable adaptador de CANVAS. Después, sacá el tornillo del tabique divisor, los seis tornillos de la parte de atrás del mismo y los diez tornillos que sujetan la cubierta inferior para poder retirarla.
Sacar la tapa lateral izquierda y el tabique divisor
Sacá los dos tornillos de la base del tabique divisor. Desconectá el cable del ventilador auxiliar. Retirá los tornillos de la tapa lateral izquierda: dos atrás, tres arriba y tres en la parte frontal y base. Sacá la tapa. Ahora, desconectá el cable adaptador del servomotor, el cable del ventilador de la cámara y el cable directo del servomotor. Tirale suavemente a la correa dentada del eje Z para bajar la cama caliente hasta el fondo de la impresora y retirá el tabique divisor.
Reemplazar el servomotor
Sacá la rejilla y el filtro. Retirá las tres trabas de montaje y cortá los precintos con una pinza para sacar el ventilador de enfriamiento de la cámara. Usá el destornillador Phillips para sacar el tornillo del servomotor. Con la llave Allen, sacá los tornillos del brazo oscilante del servomotor y retiralo con una pinza pequeña. Sacá los dos tornillos del soporte del servomotor y los dos de la parte trasera del soporte. Retirá el motor viejo, poné el servomotor nuevo en su lugar y volvé a ajustar todos los tornillos del soporte y del brazo oscilante.
Reemplazar la placa de detección del servomotor
Usá el destornillador Phillips para sacar el tornillo que sujeta la placa de detección vieja. Retirá la placa, poné la nueva en la posición correcta y ajustá el tornillo para dejarla firme.
Instalación final
Da vuelta el tabique divisor y abrí las rejillas. Volvé a colocar el ventilador de la cámara, sus trabas, el filtro y la tapa de la rejilla. Sujetá los cables con precintos nuevos y cortá el excedente. Colocá el tabique en su lugar y tirale a la correa del eje Z para subir la cama caliente hasta el medio. Reinstalá la tapa lateral izquierda ajustando sus tornillos (atrás, arriba, frente y base). Conectá los cables del ventilador de la cámara, del servomotor y del ventilador auxiliar. Finalmente, ajustá los tornillos del tabique y colocá la cubierta inferior y la trasera asegurándolas con sus respectivos tornillos.
Verificación
Una vez armado todo, encendé la impresora y verificá desde la pantalla que el movimiento de la cama caliente y los componentes reemplazados funcionen con normalidad.
