En esta guía te enseñamos paso a paso cómo cambiar la placa del marco superior de tu Centauri Carbon 2. Es un proceso detallado que requiere desmontar varios componentes internos, así que te recomendamos hacerlo con paciencia y siguiendo cada paso con cuidado.
Herramientas y materiales
Para este trabajo vas a necesitar una llave Allen de 2.0 mm, una de 2.5 mm, un destornillador Phillips, pinzas de punta y, por supuesto, la placa de repuesto nueva.
Instrucciones
Preparación

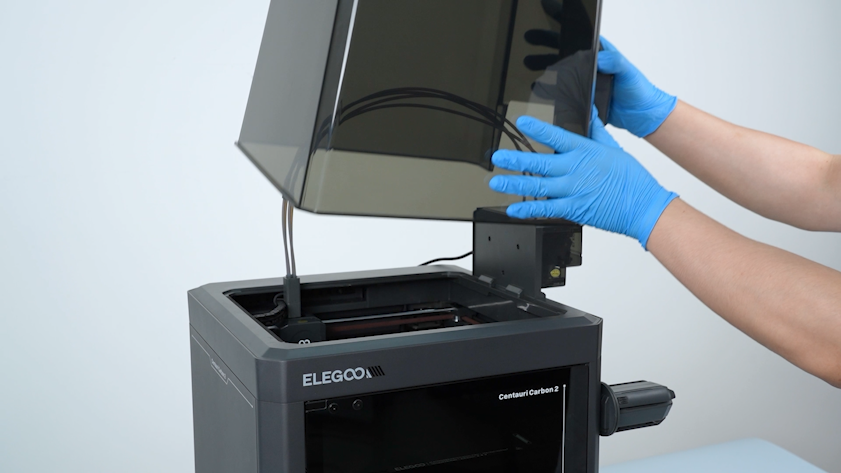

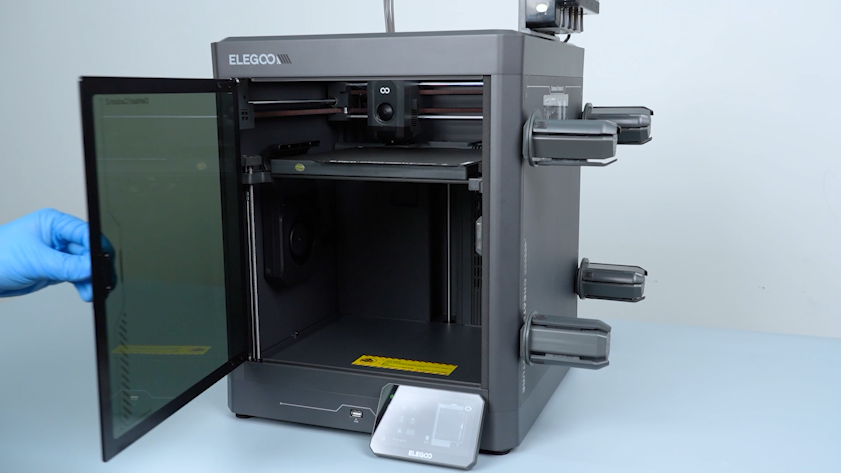

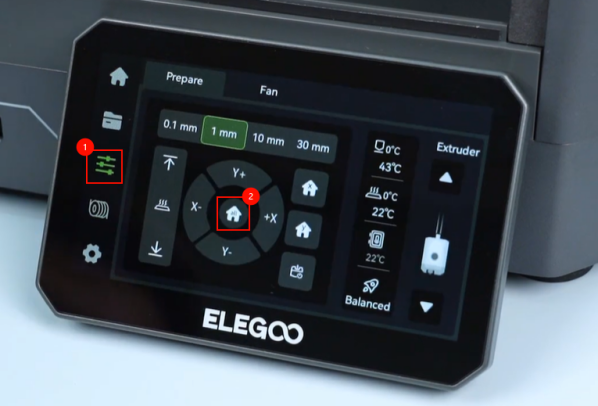

Primero sacá la tapa superior. Enchufá el cable de corriente y poné el interruptor en encendido ("|"). Abrí la puerta frontal y, en la pantalla táctil, andá a Control - Homing; esperá a que el cabezal termine de posicionarse. Una vez hecho esto, apagá la impresora (posición "〇") y desenchufala.
Sacar las tapas y el tabique

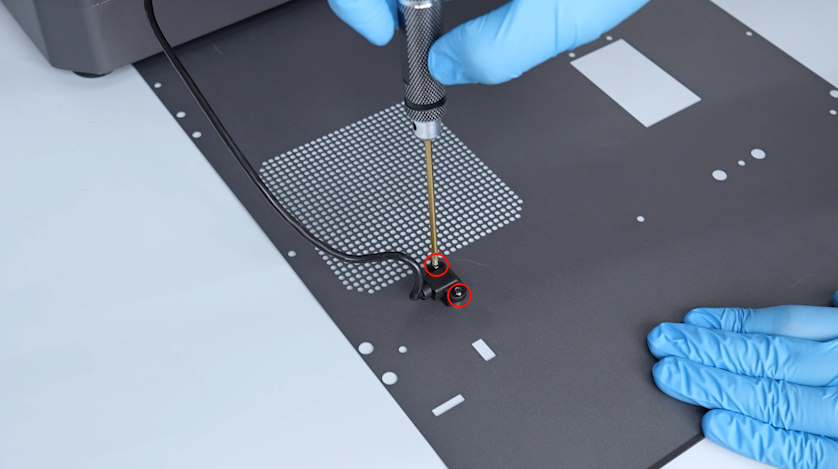

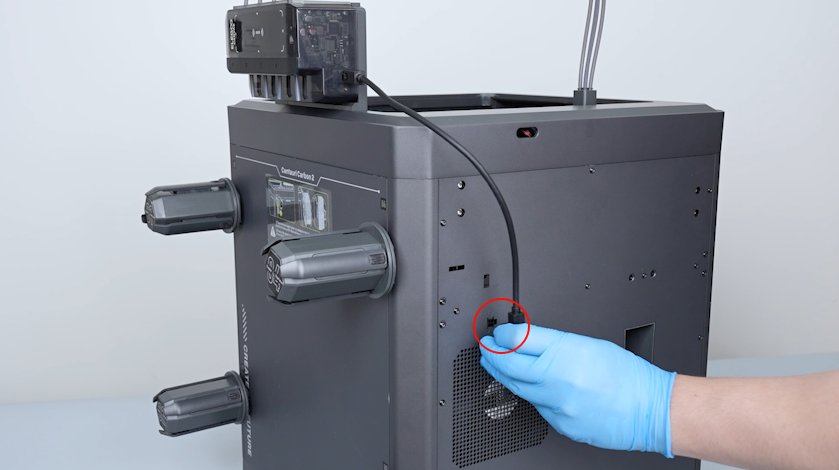

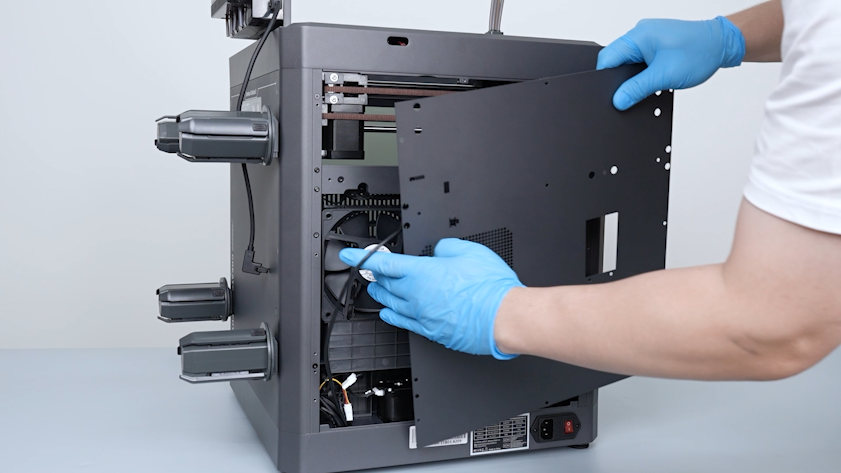

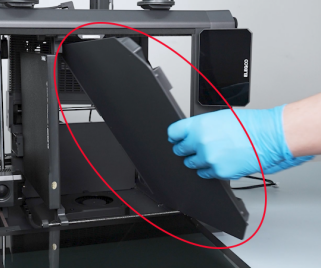

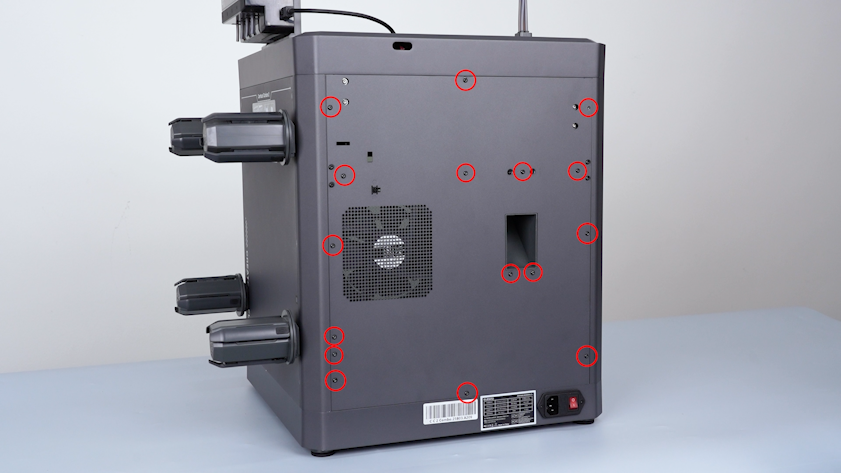

Desconectá el cable de comunicación CANVAS. Con la llave Allen de 2.0 mm, sacá los dieciséis tornillos de la tapa trasera. Retirá el cable de extensión CANVAS del hueco al costado del ventilador y sacá los dos tornillos que lo sujetan. Después, sacá el tornillo del tabique y los seis tornillos de la parte trasera del mismo. Por último, sacá los diez tornillos de la tapa inferior y retirala.
Retirar la motherboard y el ventilador
Cortá o aflojá los cuatro precintos de los cables de energía sacando sus tornillos con la llave Allen. Retirá la cinta del cable cinta de la pantalla táctil, levantá el clip del conector en la motherboard y desconectalo con cuidado; fijate de no tirar fuerte para no romper el puerto. Desconectá todos los enchufes de la parte superior y derecha de la placa. Con el destornillador Phillips, aflojá los cables de corriente y sacalos. Desconectá los enchufes de abajo, sacá la antena Wi-Fi con las pinzas y retirá los cuatro tornillos de la motherboard (tené cuidado de sostenerla bien cuando saques el último). También sacá los dos tornillos del ventilador de la motherboard para retirarlo.
Sacar la fuente de alimentación
Levantá la tapa de los cables de potencia, aflojá los cinco tornillos con el destornillador Phillips y desconectalos. Después, sacá los dos tornillos que sujetan la fuente con la llave Allen de 2.0 mm y retirala de la máquina.
Desmontar la correa y la polea del eje Z
Sacá los dos tornillos del tensor de la correa del eje Z y retirá el resorte con las pinzas. Sacá la correa de distribución. Después, sacá el tornillo que sujeta el resorte y, con la llave Allen de 2.5 mm, sacá el tornillo de la polea del eje Z para poder sacarla.
Cambiar la placa del marco superior

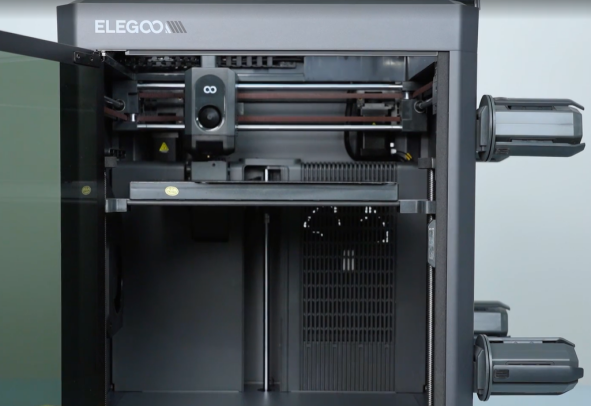

Sacá los dos tornillos de la parte de abajo del tabique y los doce tornillos que sujetan la placa del marco superior. Con la puerta frontal abierta, mové un poco el tabique a la derecha y empujá la placa suavemente hacia la cámara. Levántala desde el lado de la puerta para sacarla. Para instalar la nueva, hacé el proceso inverso: colocala desde el frente, alineá los agujeros y ajustá los doce tornillos.
Rearmado y Verificación
Volvé a colocar la polea, el resorte y la correa de distribución del eje Z. Tensá el resorte con las pinzas antes de ajustar bien los tornillos del tensor. Reinstalá la fuente, la motherboard con todos sus conectores y finalmente las tapas y el tabique. Una vez que termines, prendé la impresora y verificá que todo funcione como corresponde.
