En esta guía te explicamos paso a paso cómo cambiar las varillas y los rodamientos XY de tu Centauri Carbon 2. Seguí estas instrucciones con cuidado para mantener el rendimiento de tu impresora y que todo siga andando bárbaro.
Herramientas y materiales

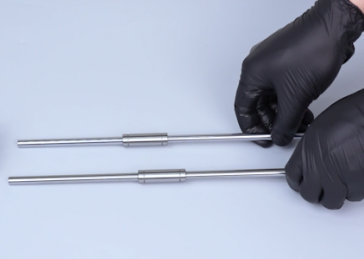

Vas a necesitar: una llave Allen de 1.5 mm, una de 2.0 mm y otra de 3.0 mm. También tené a mano unas pinzas tipo bruselas, un destornillador Phillips, una pinza común y, por supuesto, las varillas y rodamientos XY nuevos.
Video Tutorial
Podés ver el procedimiento completo en este video: https://www.youtube.com/watch?v=94QG6iGcYe8
Instrucciones
Preparación
Apagá el interruptor de energía (posición "〇") y desenchufá el cable de alimentación. Trabajá siempre con la máquina desconectada.
Sacar el hub 4 en 1

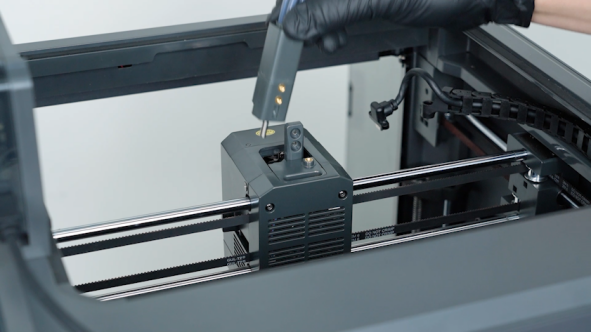

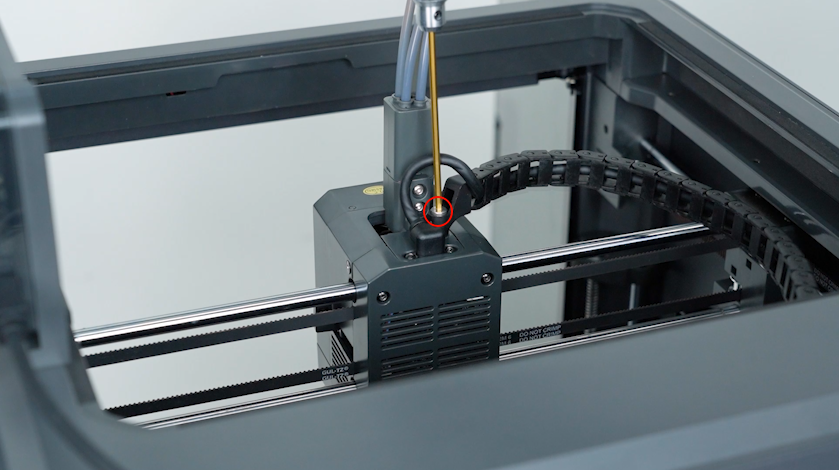

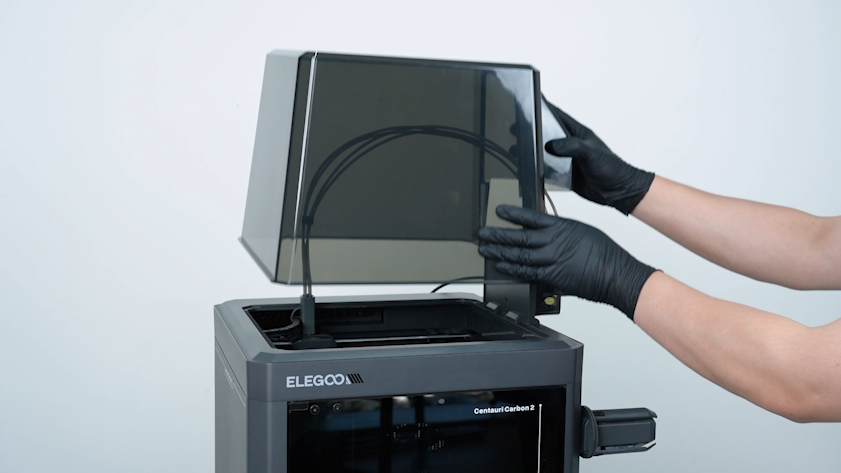

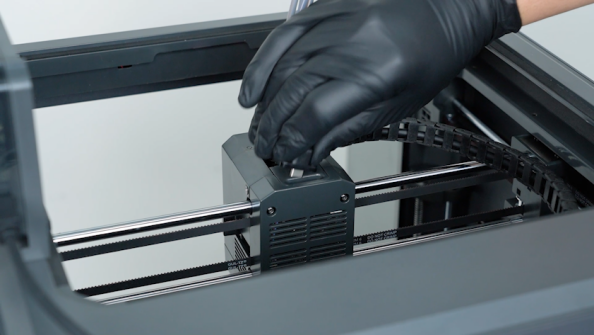

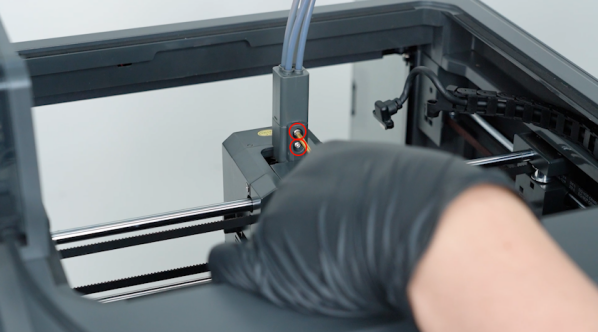

Primero retirá la tapa. Con la llave Allen de 2.5 mm, aflojá y sacá el tornillo que asegura la cadena portacables. Después, usá la llave de 1.5 mm para sacar los dos tornillos del bus CAN y desconectalo. Por último, sacá los dos tornillos que sostienen el hub 4 en 1 con la llave de 2.0 mm y retiralo.
Sacar el conjunto del gearbox

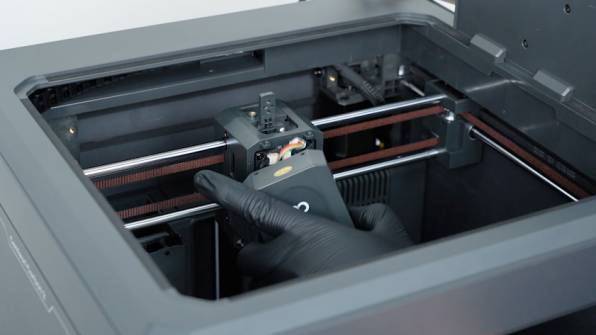

Retirá la tapa frontal del cabezal, desconectá el cable del ventilador de enfriamiento del modelo y sacá la tapa. Con la llave de 2.0 mm, sacá los cuatro tornillos de la carcasa del cabezal y retirá la parte frontal. Luego, usá la llave de 2.5 mm para sacar los dos tornillos que aseguran el hotend.

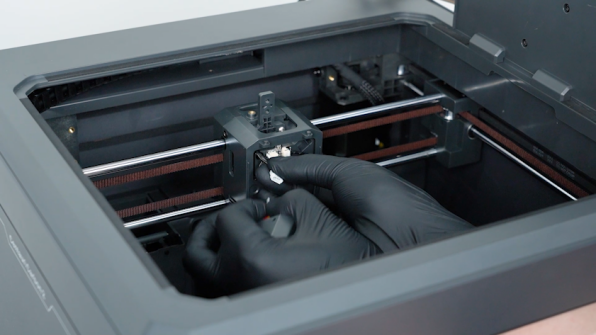

Con las pinzas, desconectá los cables del termistor, de la placa de calentamiento cerámica y del ventilador del heat break. Desconectá también el cable de la placa de detección de filamento. Sacá el tornillo del ventilador del heat break con la llave de 2.0 mm y retirá el conjunto del ventilador. Desconectá el otro cable de la placa de detección. Finalmente, sacá los tornillos del soporte del hub 4 en 1 y los del gearbox (usando la llave de 2.0 mm) para retirar el conjunto completo.
Sacar el CANVAS y su soporte
Sacá los tres tornillos de la tapa trasera del cabezal con la llave de 2.0 mm y retirala. Desconectá el cable adaptador de la placa de comunicación, el cable del motor E y el del ventilador de enfriamiento del modelo. Sacá la placa del cabezal y la placa de comunicación (usando el destornillador Phillips). Retirá el motor E sacando sus dos tornillos. Desconectá el cable de comunicación del CANVAS, sacá los tres tornillos que lo sujetan (ojo acá: sostené el CANVAS cuando saques el último tornillo) y retiralo junto con su soporte.
Sacar los portarrollos de filamento y sus bases
Retirá los cuatro portarrollos. Usá la llave Allen de 2.5 mm para sacar los dos tornillos que aseguran la base del portarrollos y retirala. Hacé lo mismo con las demás bases.
Sacar la puerta frontal
Aflojá y sacá los cuatro tornillos que sostienen la puerta frontal con la llave de 2.0 mm y retirá la puerta.
Sacar la tapa trasera y la tapa inferior
Sacá los dieciséis tornillos de la tapa trasera con la llave de 2.0 mm. Apoyá la tapa sobre la mesa, sacá los tornillos del cable de extensión del CANVAS, desconectalo y retirá la tapa trasera. Después, sacá los diez tornillos de la tapa inferior y retirala.
Sacar la tapa derecha, el tabique y la tapa izquierda
Sacá la cinta que asegura el cable cinta de la pantalla táctil, levantá el clip y desconectalo para retirar la pantalla. Sacá los tornillos de la parte inferior y superior del tabique divisorio, y luego los seis tornillos que lo sujetan (todo con llave de 2.0 mm). Desconectá el cable de la placa de detección del servomotor, el del ventilador auxiliar y el cable adaptador del servomotor.
