En esta guía vas a encontrar los pasos detallados para cambiar la caja de engranajes de tu equipo de forma segura. Es un proceso fundamental para mantener la calidad de impresión, así que seguí cada instrucción con cuidado.
Herramientas y materiales
- Llave Allen de 1.5 mm
- Llave Allen de 2.0 mm
- Llave Allen de 2.5 mm
- Una caja de engranajes nueva
Instrucciones
Preparación

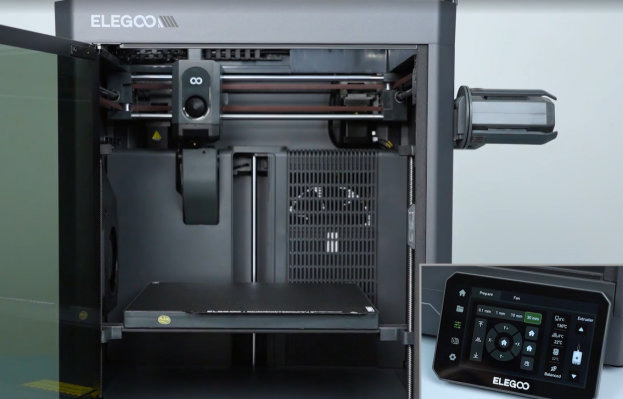

Enchufá el cable de alimentación y poné el interruptor de encendido en ON (símbolo "|").
Sacar la caja de engranajes vieja

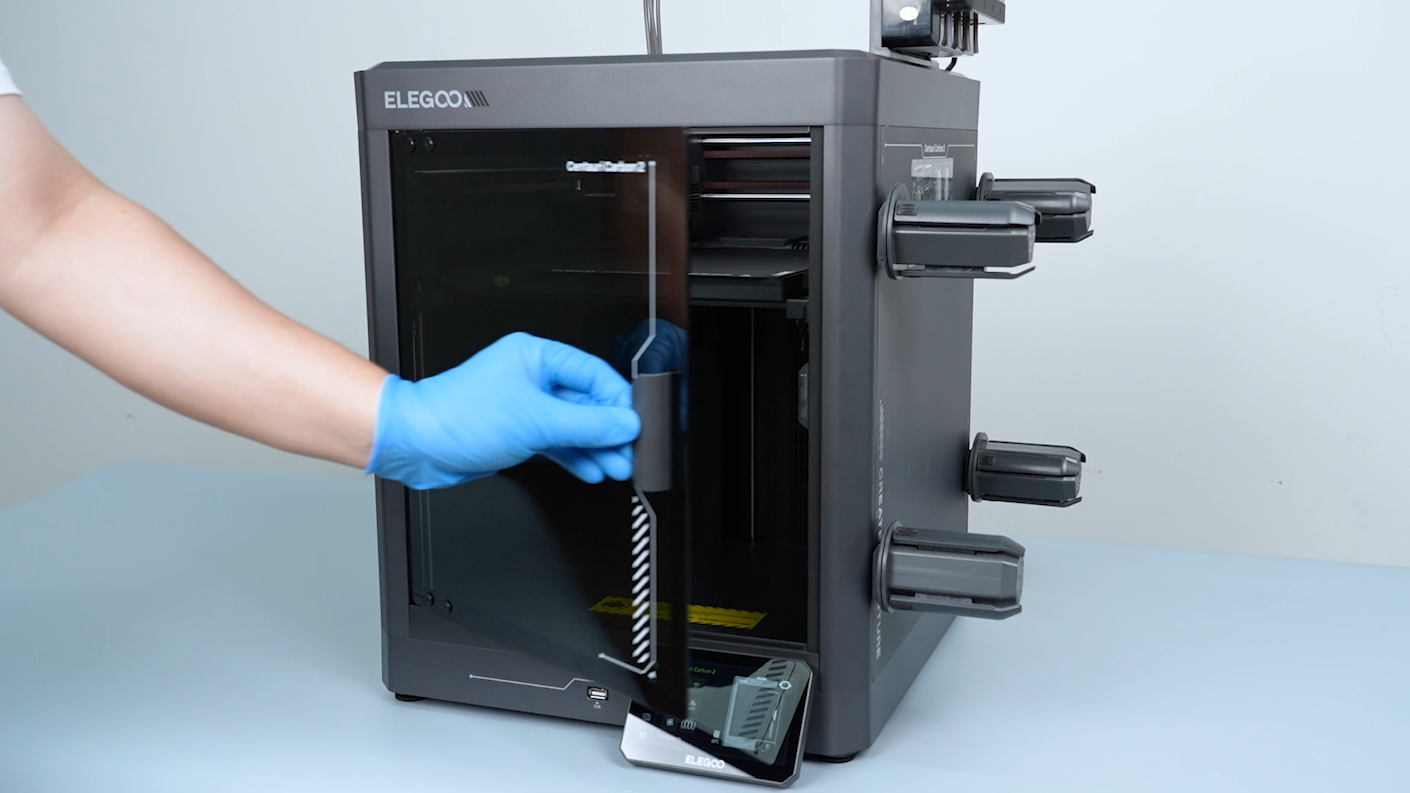

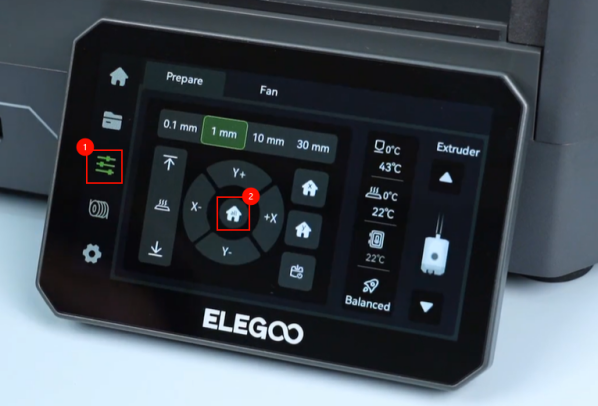

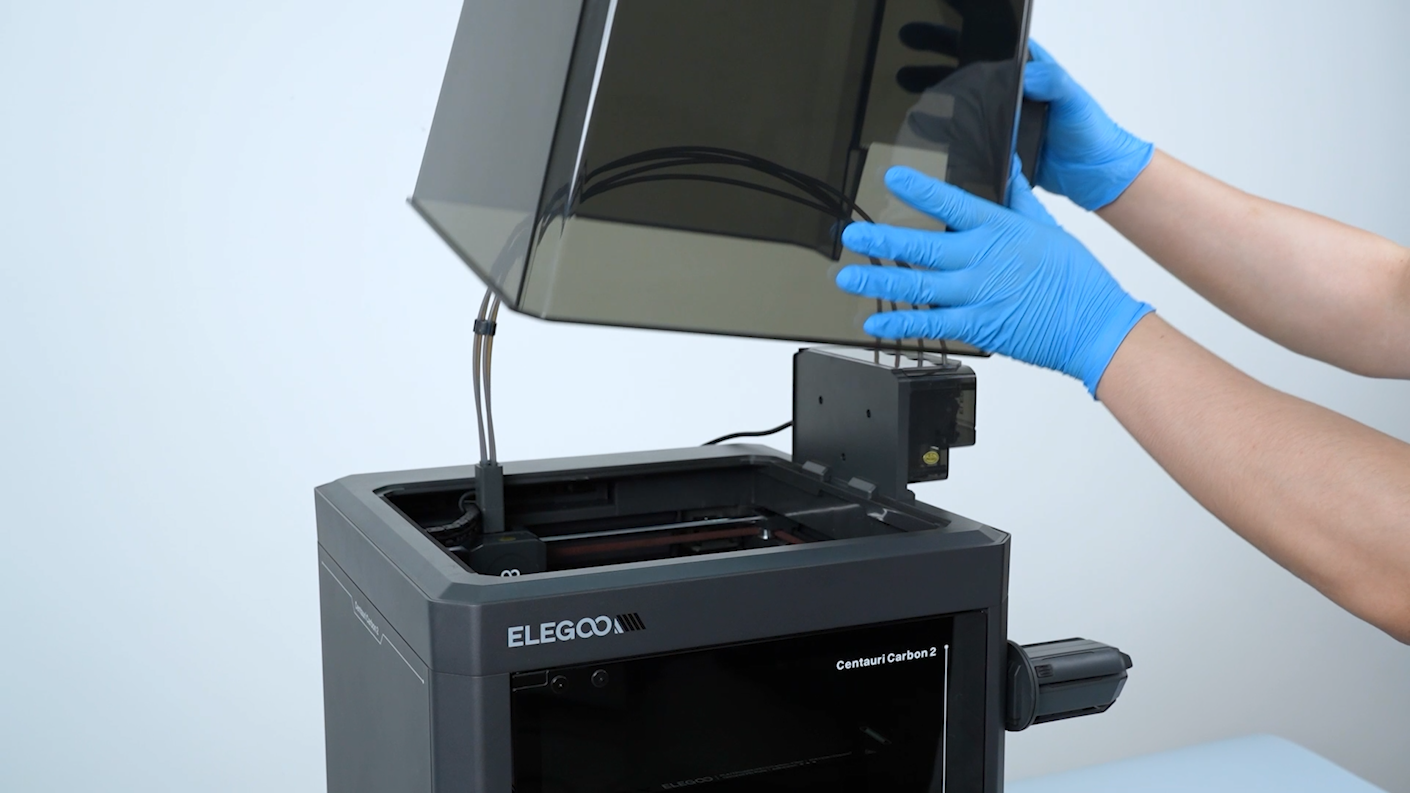

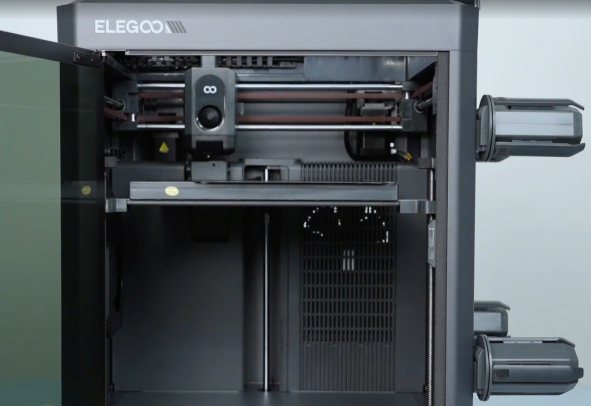

Sacá la tapa y abrí la puerta frontal. En la pantalla táctil, seleccioná Control - Homing y esperá a que termine el proceso de los ejes XYZ.

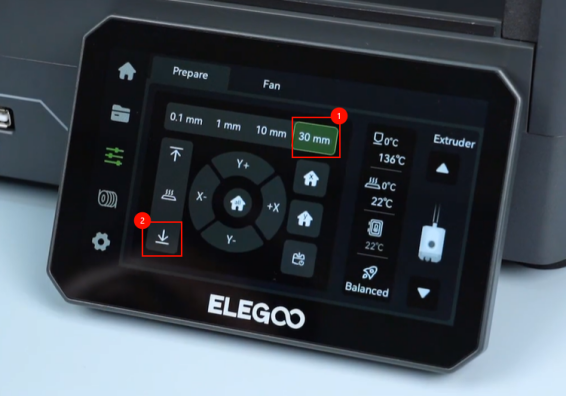

En la pantalla, seleccioná 30 mm como distancia de movimiento del motor y tocá la flecha hacia abajo (↓) para bajar la cama caliente hasta el fondo. Después, apagá la impresora (símbolo "〇") y desenchufá el cable de corriente.

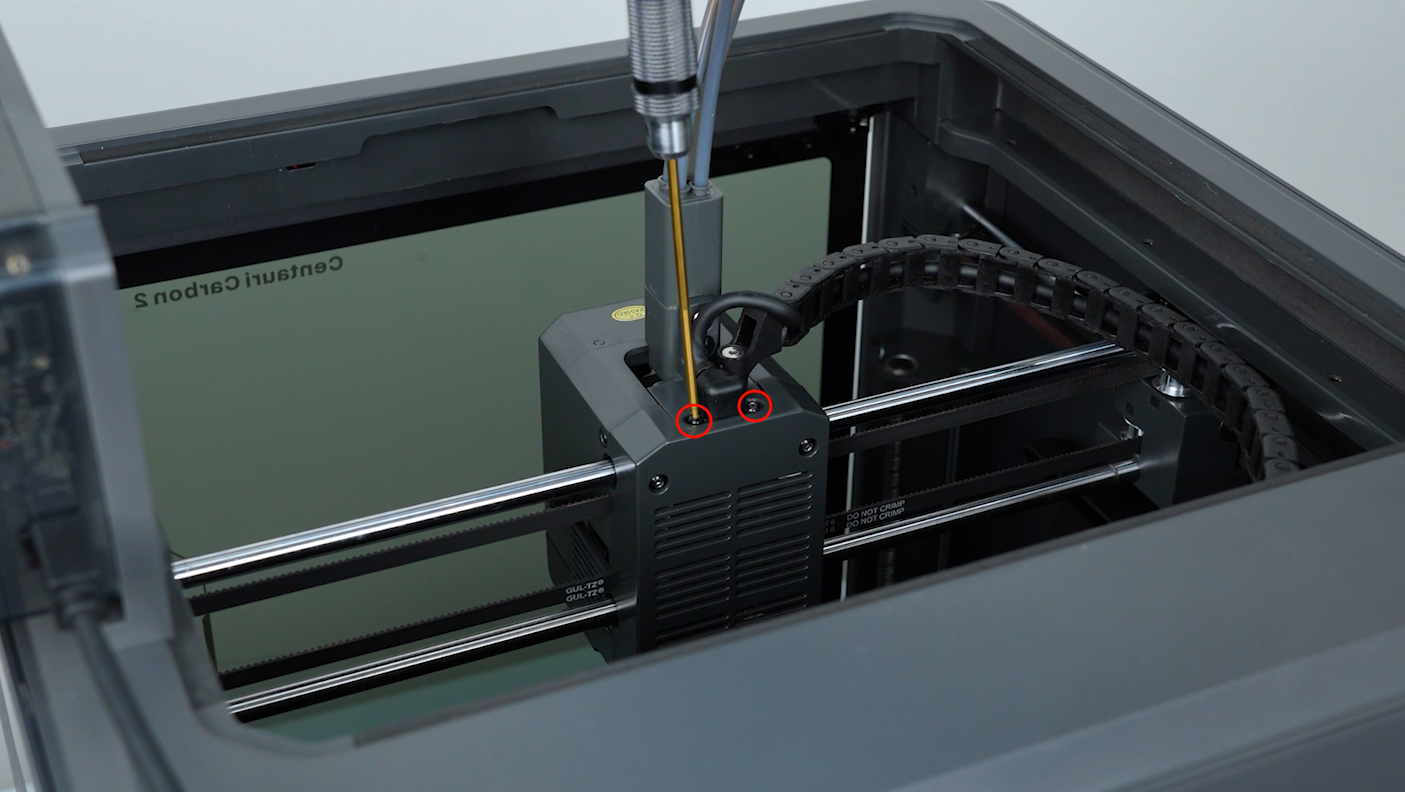

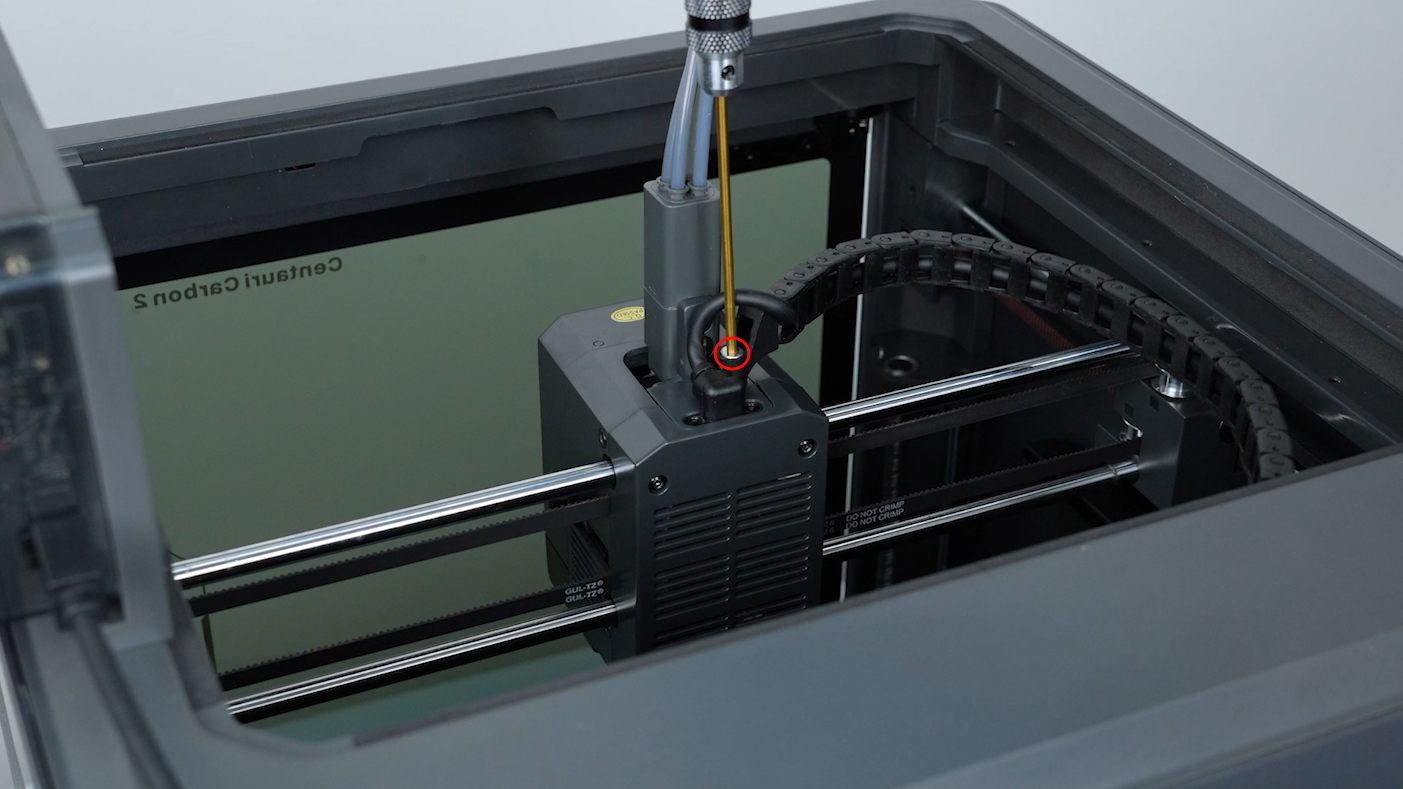

Aflojá los dos tornillos que sujetan el cable de comunicación del extruder con la llave Allen de 1.5 mm y retiralos con una pinza. Luego, aflojá los tornillos de la tank chain con la llave de 2.5 mm y quitalos también.

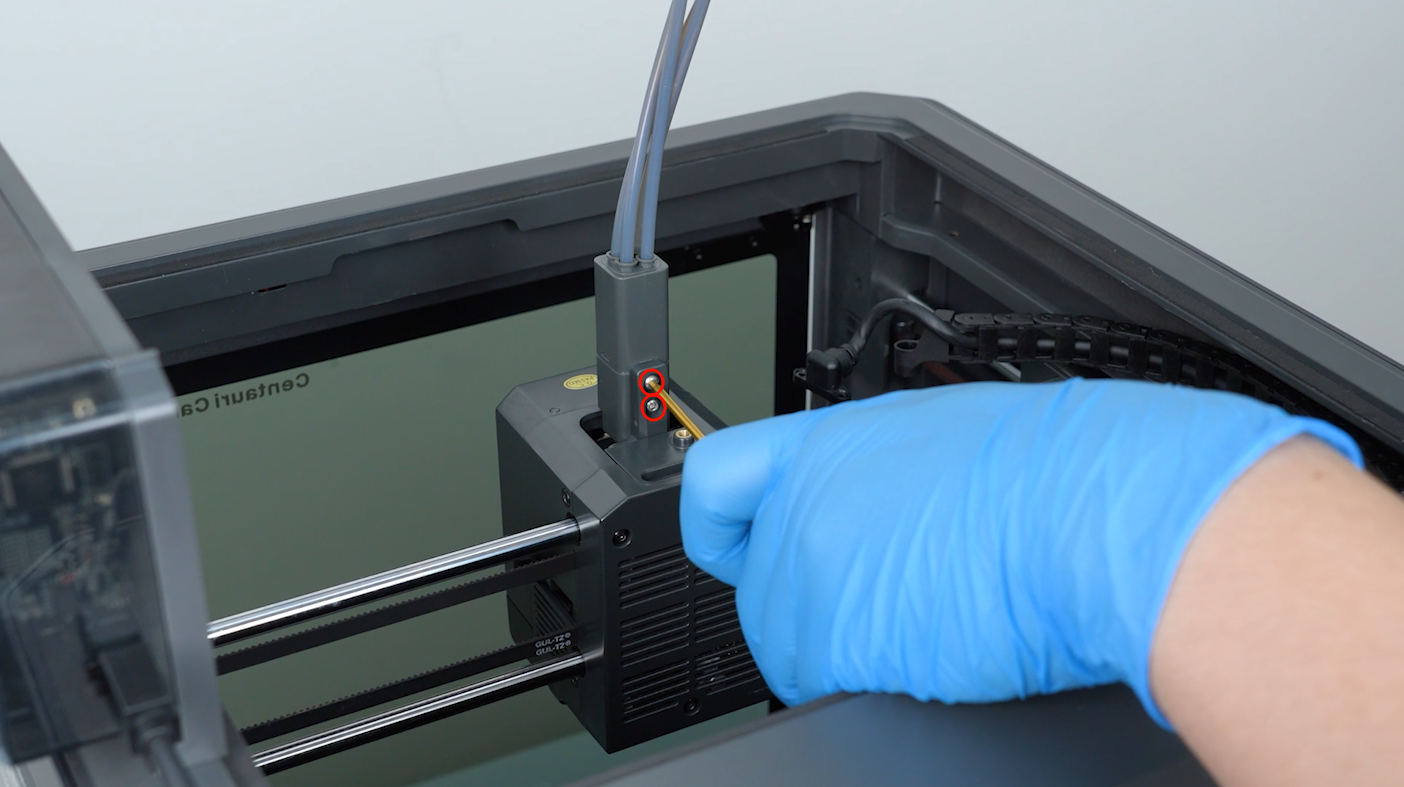

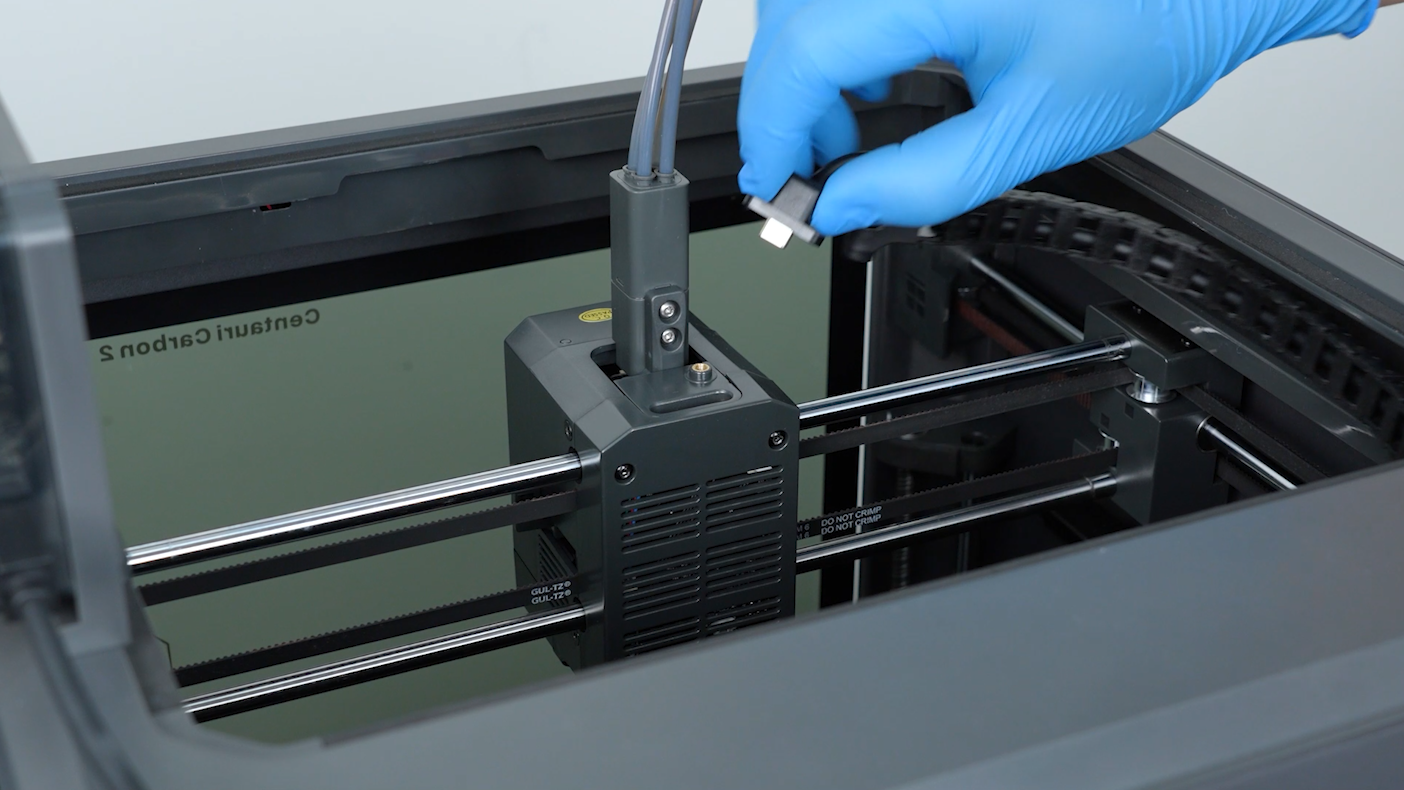

Desconectá el cable de comunicación del extruder. Con la llave de 2.0 mm, aflojá los dos tornillos del hub 4 en 1, retiralos con las pinzas y sacá el hub.
Abrí la cubierta frontal del tool head, desconectá el cable del ventilador de capa (model cooling fan) y retirá la cubierta. Usando la llave de 2.0 mm, sacá los cuatro tornillos que sujetan la carcasa del tool head y quitala.
Desconectá los dos conectores de la placa del sensor de filamento. Con la llave de 2.5 mm, aflojá los dos tornillos del hotend, retiralos con las pinzas y sacá el hotend. También sacá el soporte del hub 4 en 1 aflojando sus tornillos con la llave de 2.0 mm.
Aflojá los tornillos de la caja de engranajes con la llave de 2.0 mm y retirala. Luego, sacá el tornillo que sujeta el resorte y los dos tornillos del conjunto del cutter para retirar finalmente la pieza vieja. Tené cuidado al desarmar el cutter porque la cuchilla está muy afilada y te podés cortar.
Instalar la nueva caja de engranajes

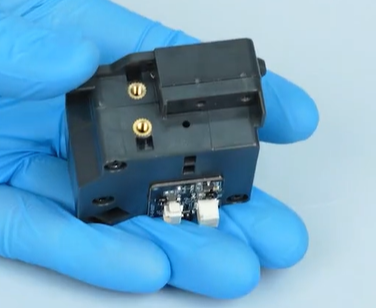

Agarrá la caja de engranajes nueva. Colocá el conjunto del cutter en su posición y ajustá el tornillo para asegurarlo. Ubicá el resorte en su lugar y apretá el tornillo.
Poné la caja de engranajes en la posición de instalación y ajustá los tornillos. Volvé a conectar los cables en la placa del sensor de filamento.
Colocá el hotend en su lugar y ajustá los dos tornillos con la llave de 2.5 mm. Después, instalá el soporte del hub 4 en 1 y apretá los tornillos para fijarlo.
Colocá la carcasa del tool head y ajustá los tornillos. Conectá el cable del ventilador de enfriamiento de la placa madre y volvé a poner la cubierta frontal del tool head.
Ubicá el hub 4 en 1 en su posición y ajustá los dos tornillos. Conectá el cable de comunicación del extruder, apretá los tornillos y asegurá el cable. Por último, poné la tank chain en su lugar y ajustá sus tornillos.
Verificación
Enchufá la impresora y prendela. Colocá el filamento en el carrete y pasalo por el tubo de PTFE del CANVAS. En la pantalla, seleccioná Filament - Spool - Load.
Una vez cargado, fijate que el material salga por el nozzle normalmente. Si está todo bien, dale a Confirmar.
Finalmente, andá a Settings - Calibration - One-Click self-check - All - Start. Una vez que termine el autochequeo, la impresora ya está lista para laburar.
