En esta guía te explicamos paso a paso cómo cambiar la placa de comunicación del extruder en tu Centauri Carbon 2. Seguí las instrucciones con atención para asegurar una instalación correcta y evitar daños en los componentes electrónicos.
Herramientas y materiales
Para realizar este procedimiento vas a necesitar una llave Allen de 2.0 mm, una llave Allen de 1.5 mm, una llave Allen de 2.5 mm, un destornillador Phillips, unas pinzas y el repuesto de la placa de comunicación del extruder.
Instrucciones
Preparación
Antes de empezar, apagá el interruptor de energía (posición "〇") y desenchufá el cable de alimentación para trabajar de forma segura.
Cómo sacar la placa de comunicación del extruder vieja

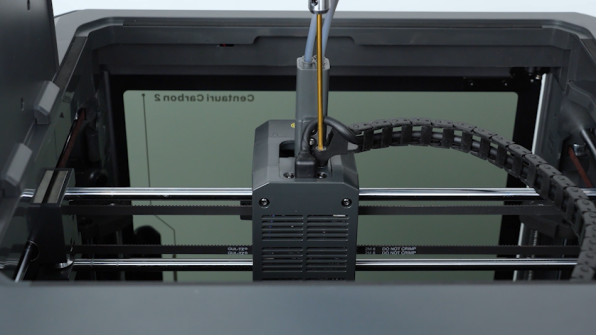

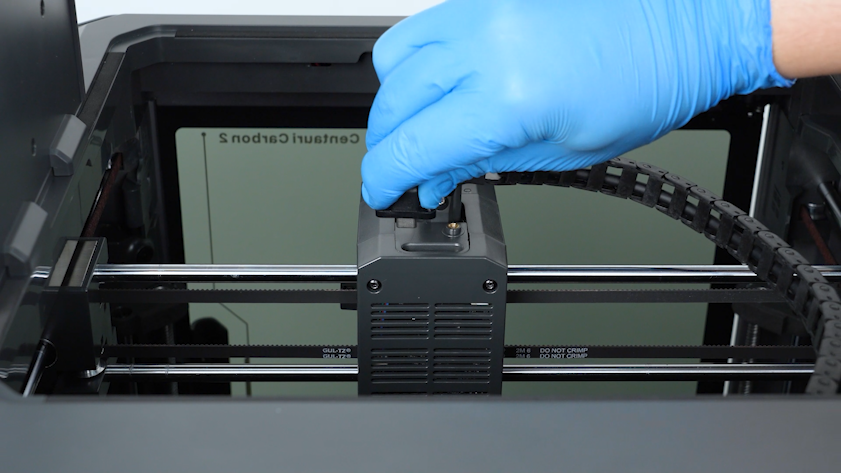

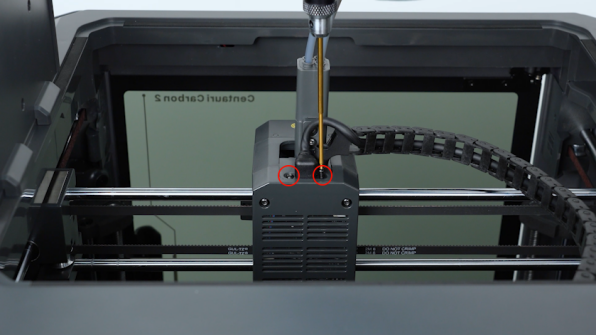

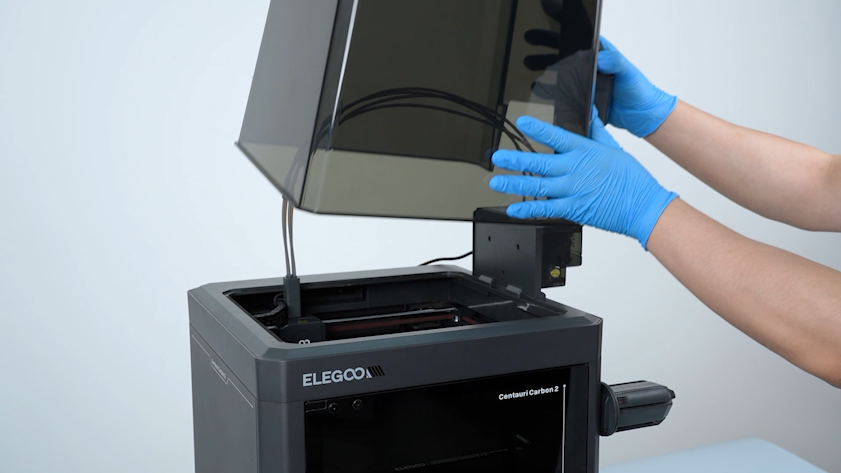

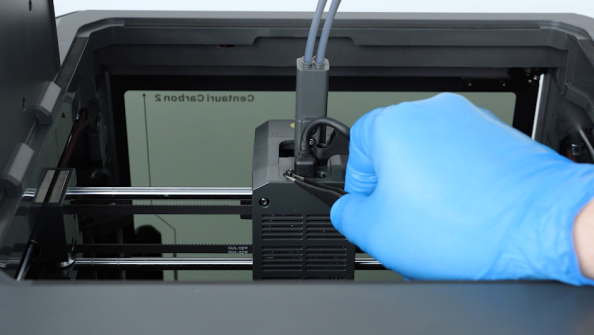

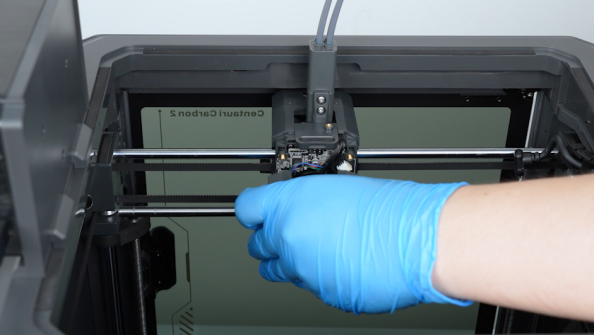

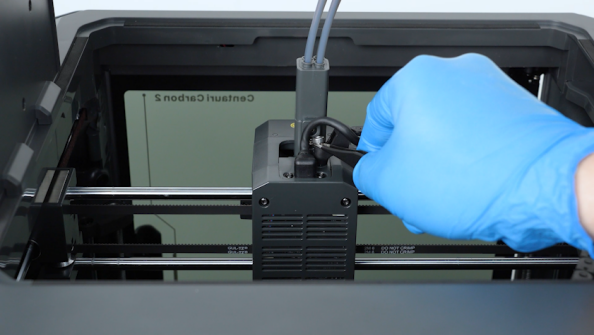

Primero, sacá la tapa del cabezal. Usá la llave Allen de 2.5 mm para aflojar el tornillo que sujeta la cadena del tank y retiralo con las pinzas. Después, aflojá los dos tornillos que aseguran el cable de comunicación del extruder con la llave Allen de 1.5 mm, sacalos con las pinzas y desenchufá el cable.

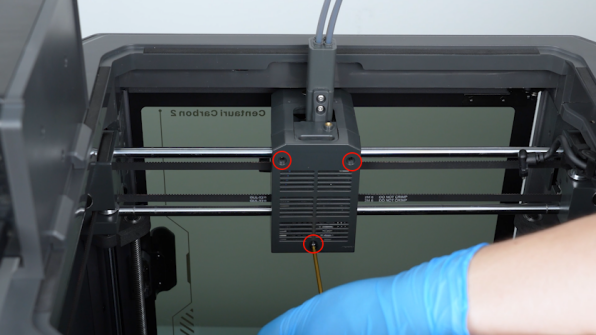

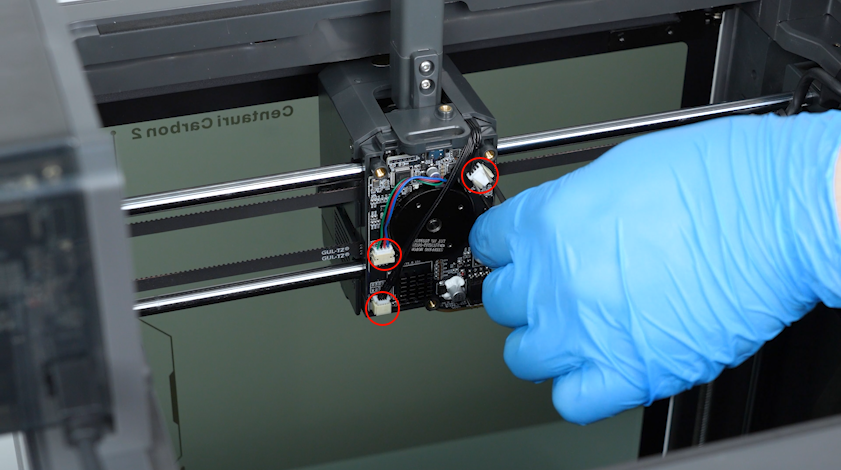

Con la llave Allen de 2.0 mm, aflojá y sacá los tres tornillos que sujetan la tapa trasera del extruder para poder retirarla. Usá las pinzas para desconectar todas las fichas de la placa de comunicación. También vas a tener que sacar el tornillo de la placa de interfaz del nozzle con la llave de 2.0 mm y retirar esa plaquita.

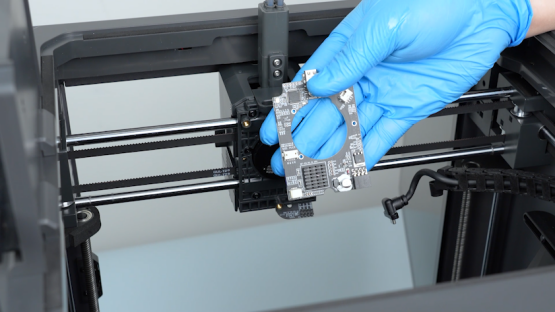

Finalmente, usá un destornillador Phillips para sacar los tres tornillos que sujetan la placa de comunicación del extruder; te recomendamos usar las pinzas para que los tornillos no se caigan. Una vez que esté suelta, acomodá los cables y retirá la placa vieja.
Instalación de la placa nueva
Agarrá la placa de comunicación del extruder nueva y ubicala en su posición de montaje. Ajustá los tres tornillos con el destornillador Phillips, usando las pinzas para evitar que se caigan durante el proceso. Luego, colocá la placa de interfaz del nozzle en su lugar y apretá el tornillo que la sujeta.
Conectá todas las fichas en la placa de comunicación nueva ayudándote con las pinzas. Volvé a poner la tapa trasera del extruder y ajustá los tres tornillos. Enchufá el cable de comunicación del extruder y apretá los dos tornillos de sujeción. Para terminar, poné la cadena del tank en su posición y ajustá los tornillos correspondientes.
Verificación
Conectá el cable y prendé la impresora. En la pantalla táctil, seleccioná Ajustes - Calibración - Autocomprobación con un clic - Todo - Iniciar. Una vez que termine el proceso de autochequeo, la impresora ya está lista para usarse.
