Esta guía te muestra paso a paso cómo realizar el cambio de los motores del alimentador en tu equipo. Seguí estas instrucciones detalladas para asegurar que la unidad CANVAS vuelva a funcionar correctamente y sin errores de tracción.
Herramientas y materiales
Vas a necesitar una llave Allen de 2.0 mm y los motores de repuesto nuevos.
Video tutorial
Podés consultar el video oficial para ver el proceso en movimiento antes de empezar.
Instrucciones
Preparación
Apagá el interruptor de energía (posición "〇") y desconectá el cable de alimentación de la pared para trabajar seguro.
Retirar los motores viejos

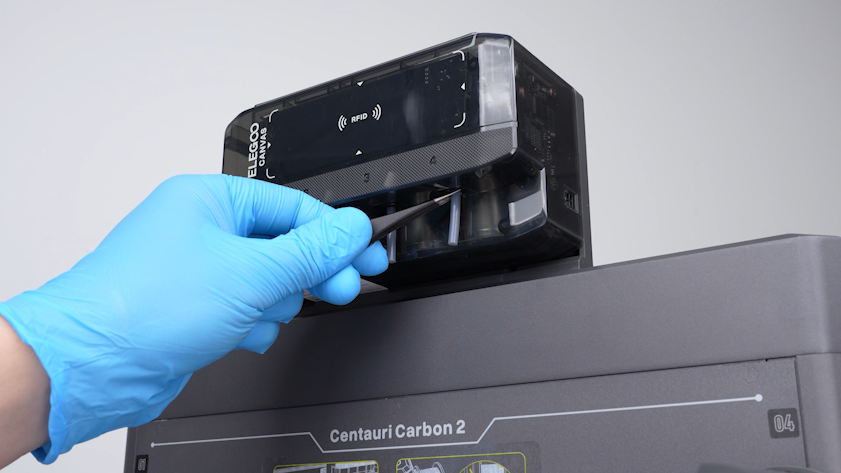

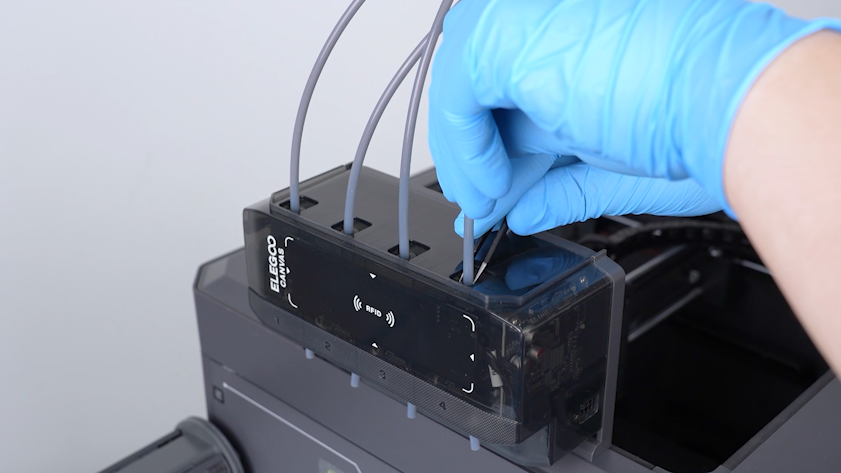

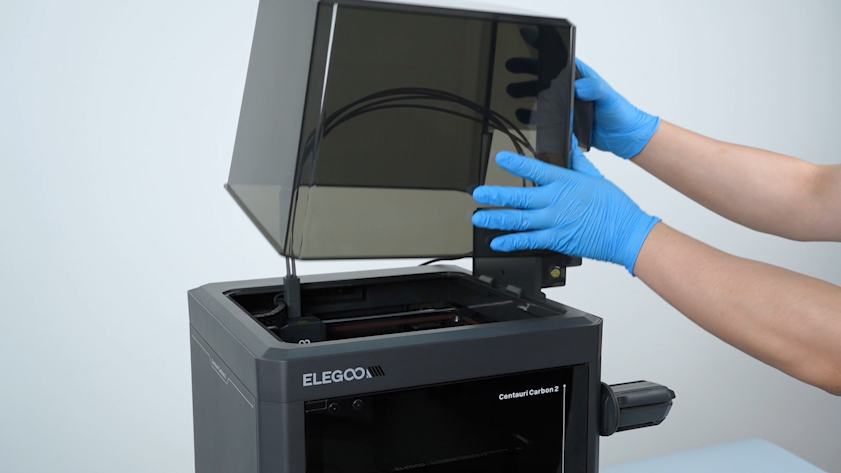

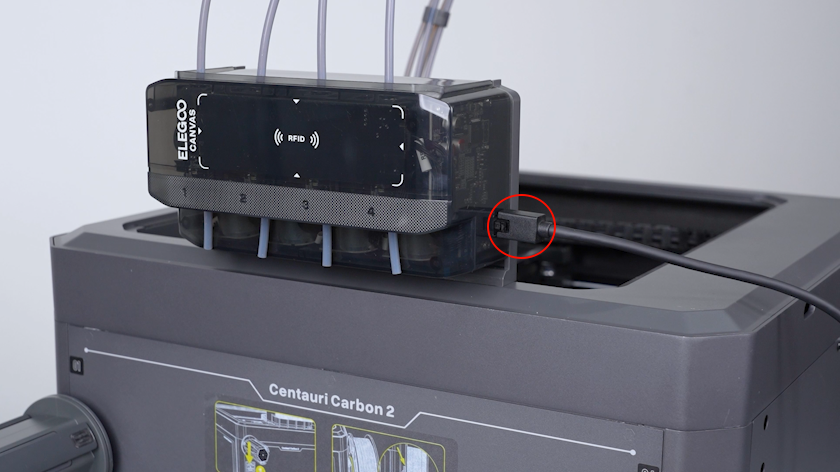

Primero sacá la tapa. Desconectá el cable de comunicación del CANVAS. Usá una pinza para presionar la parte superior del conector del tubo PTFE y tirá del tubo para soltarlo; hacé lo mismo con los tubos de la parte inferior.

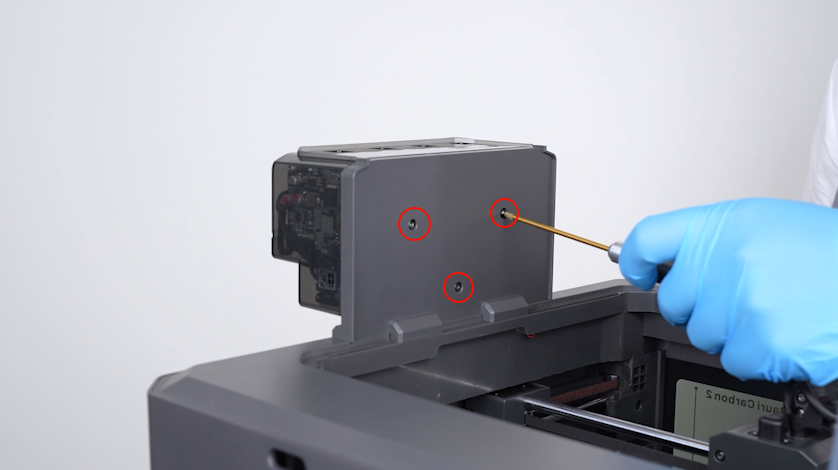

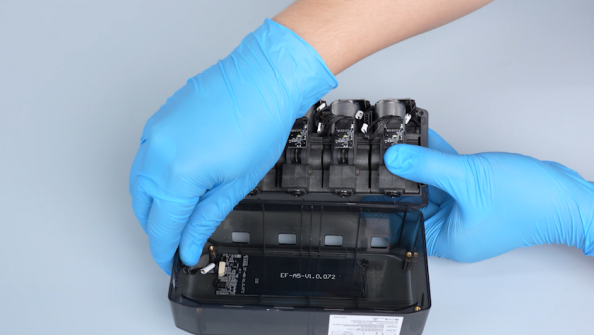

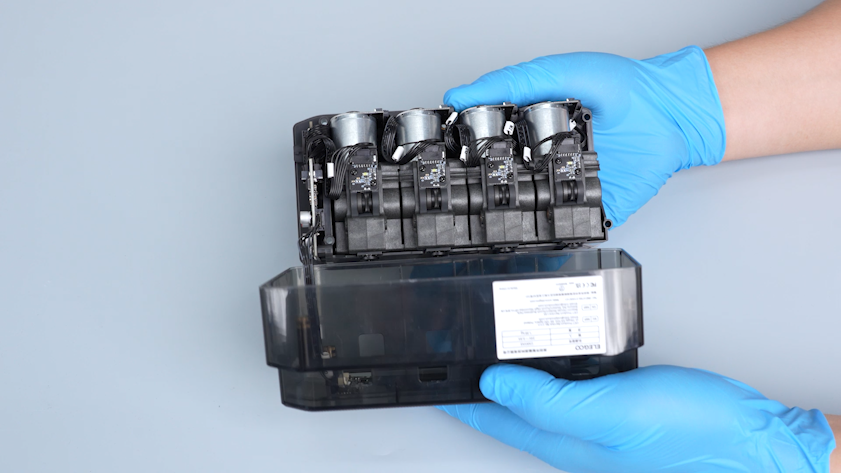

Sacá los tres tornillos que sujetan el CANVAS (tené cuidado de sostener la pieza al sacar el último). Apoyalo en una mesa, sacá los ocho tornillos de la carcasa con la llave Allen de 2.0 mm y abrila. Desconectá el cable de la placa de la antena RFID y retirá la carcasa por completo.

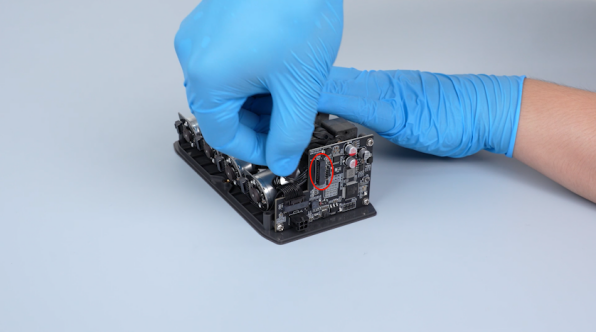

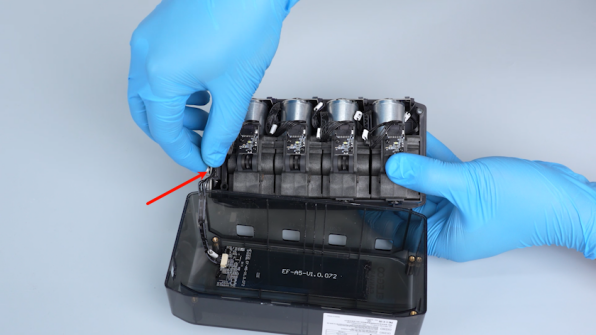

Desconectá el cable del cuarto motor y sacalo. Después, hacé lo mismo con los cables del tercer, segundo y primer motor hasta retirar los tres restantes.
Instalar los nuevos motores

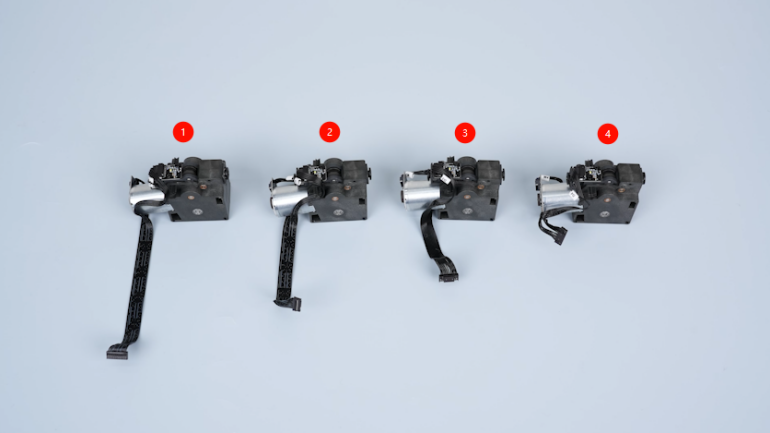

Prepará los motores nuevos. Conectá los cables en sus posiciones correspondientes siguiendo el orden 1, 2, 3 y 4, y colocalos en su lugar. Volvé a conectar el cable de la antena RFID e instalá la carcasa del CANVAS.

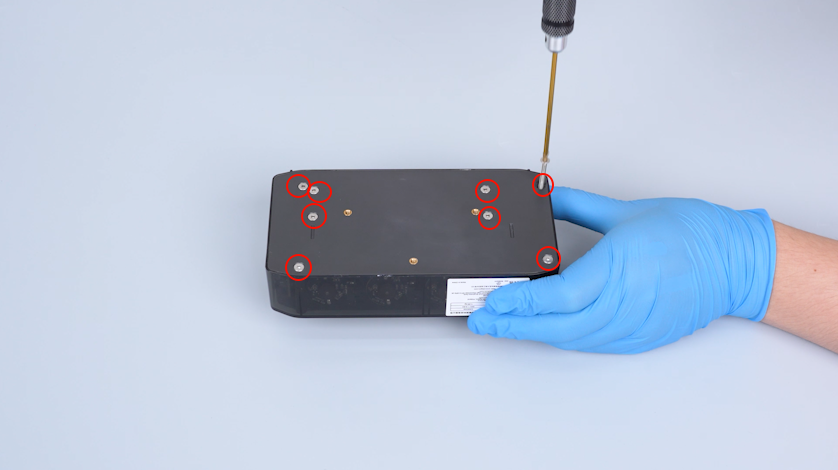

Dá vuelta la unidad y ajustá los ocho tornillos de la carcasa. Prestá atención: los tornillos marcados con el círculo rojo son M3 x 45, los del amarillo son M3 x 18 y los del azul son M3 x 8. Ubicá el CANVAS en su posición original y ajustá los tres tornillos de montaje.
Conectá los tubos PTFE (no hace falta respetar un orden numérico específico) y enchufá el cable de comunicación del CANVAS.
Verificación
Conectá el cable de energía y encendé la máquina (posición "|"). Fijate si los indicadores de los motores prenden bien; deberían iluminarse en orden al entrar al menú en la pantalla táctil.
Cargá los filamentos y mandá a imprimir un modelo chico multicolor para testear. Si la impresión termina sin problemas, la impresora ya está lista para usar.
