En esta guía vas a encontrar los pasos necesarios para ajustar la altura del rack del hotend de inducción. Fijate de seguirla si la desviación de altura se fue de rango después de un reemplazo y te tira un error de inicialización.
Cuándo usar esta guía
Si la desviación de la altura del rack del hotend de inducción se pasa del rango permitido después de cambiarlo, puede que te tire un error durante el proceso de inicialización. En este caso, vas a tener que ajustar la altura del rack a mano.
Herramientas necesarias
- Destornillador Allen H2.0

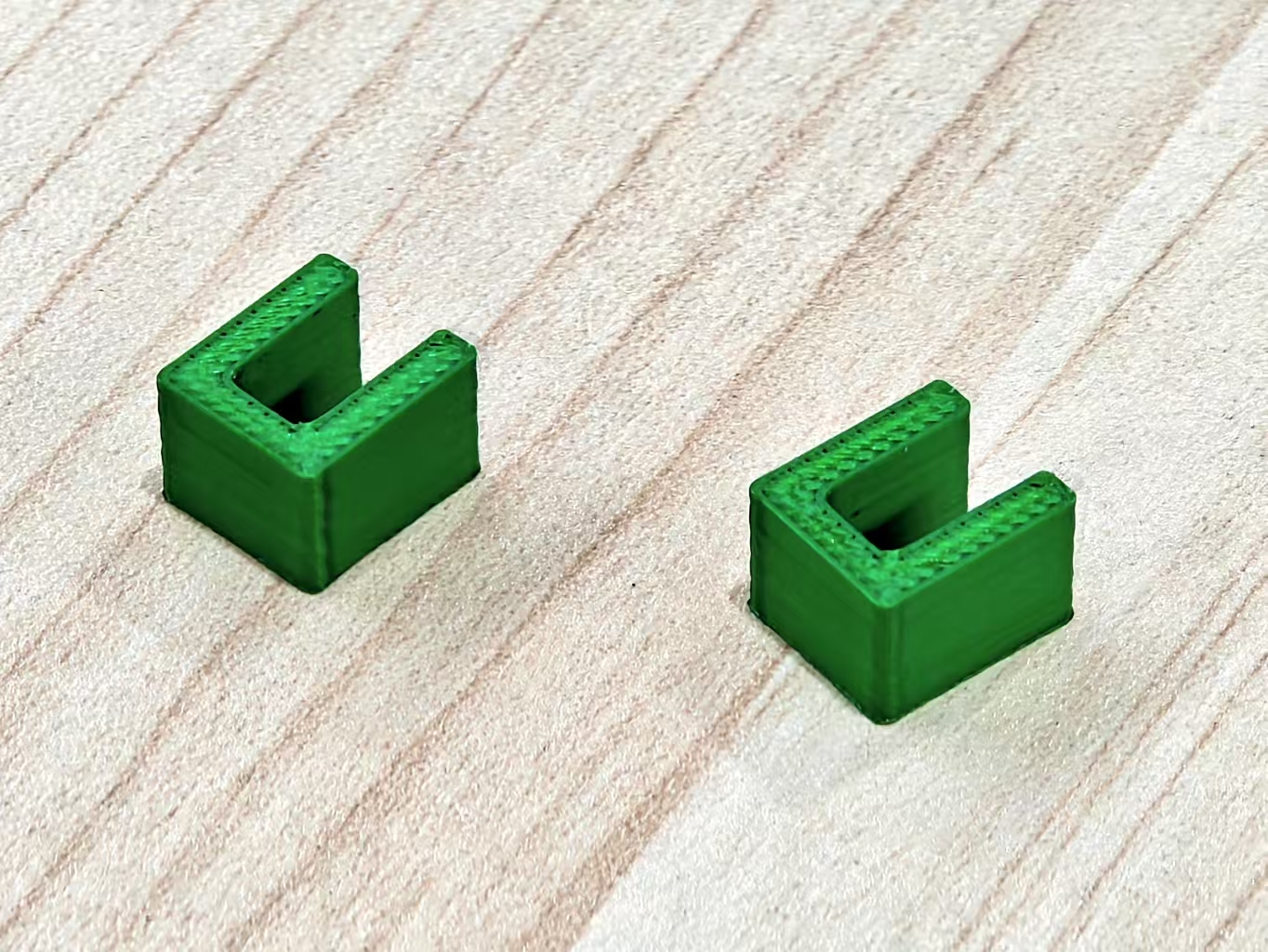

- Archivo STL del bloque de calibración
Advertencia de seguridad
¡IMPORTANTE! Acordate siempre de apagar y desenchufar la impresora antes de hacer cualquier trabajo de mantenimiento. Si no lo hacés, corrés riesgo de choque eléctrico, cortocircuito y de dañar la impresora o lo que tengas cerca.
Cuando te toque hacer alguna tarea con la impresora prendida, usá guantes aislantes por seguridad y tené mucho cuidado de no pellizcar, dañar ni apretar ningún cable pelado, conector o placa. Además, el nozzle puede estar re caliente, así que nunca lo toques con la piel al descubierto.
Si te queda alguna duda con todo esto o con los pasos de la guía, abrite un ticket en nuestra página de soporte así te damos una mano.
Pasos para calibrar la posición
Paso 1. Instalar los bloques de calibración

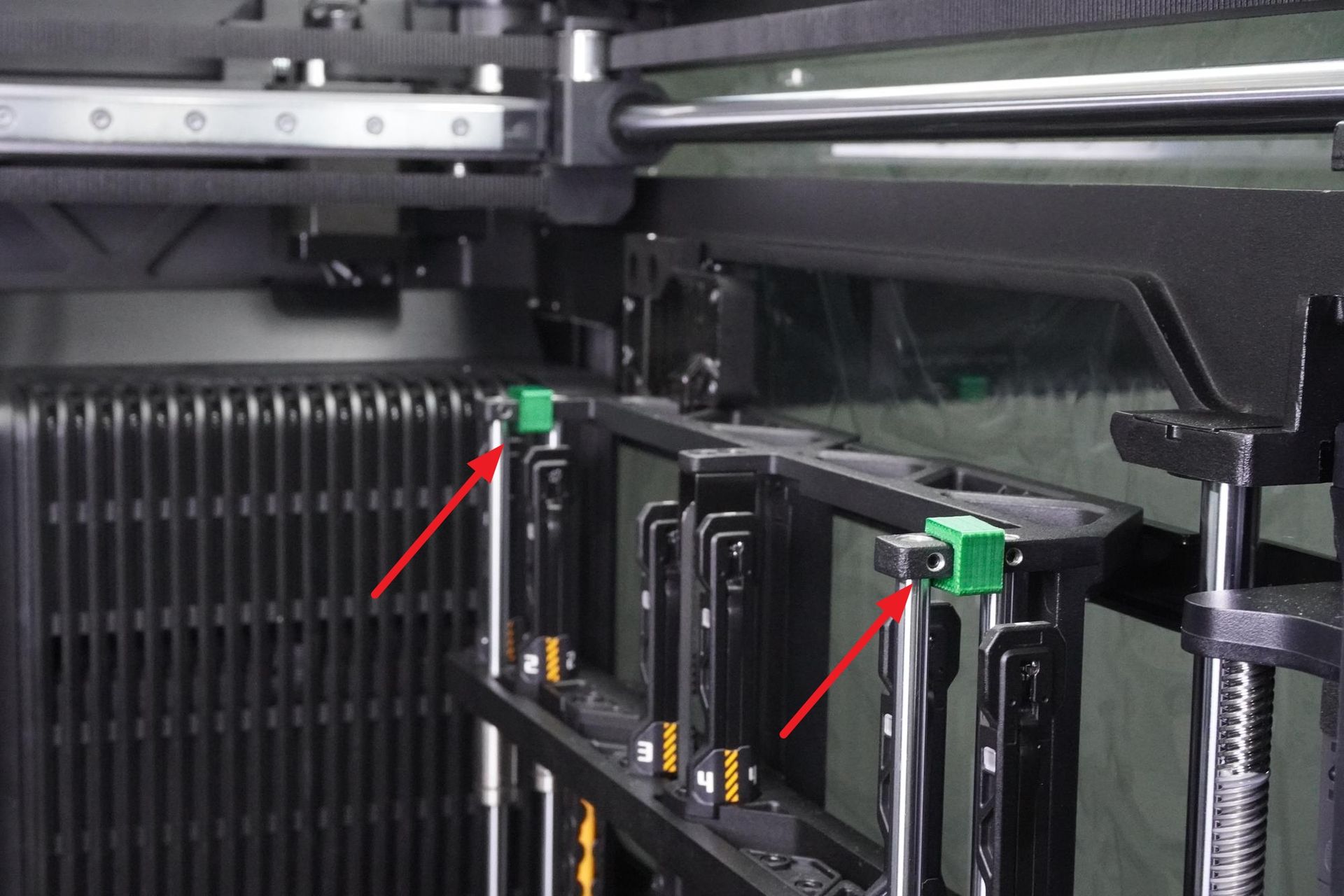

Ubicá el bloque de calibración impreso en las dos posiciones del rack del hotend de inducción, como se ve en la imagen. Asegurate de que quede bien calzado y no quede flojo.
Paso 2. Aflojar el rack del hotend de inducción

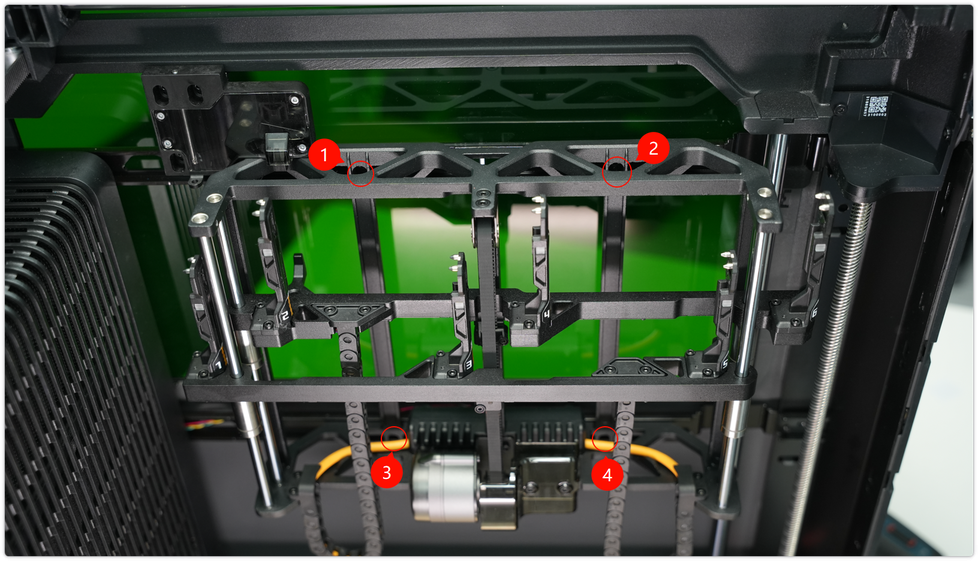

Usá el destornillador H2.0 para aflojar los cuatro tornillos de fijación del costado del rack hasta que se pueda mover libremente, pero no los saques del todo.
Paso 3. Ajuste de altura

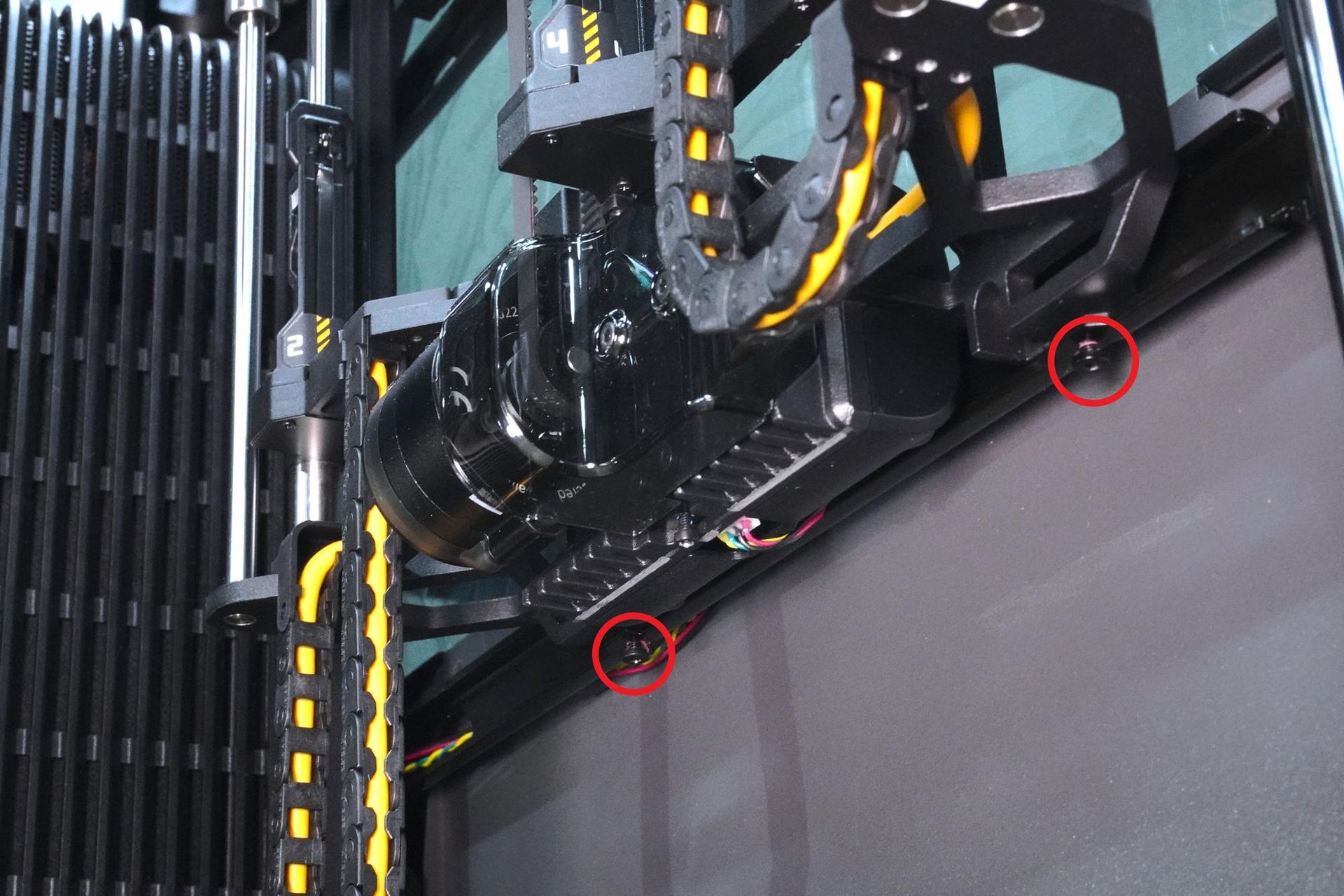

Ajustando los dos tornillos de abajo del rack podés regularle la altura. Si los apretás, el rack sube; si los aflojás, baja.

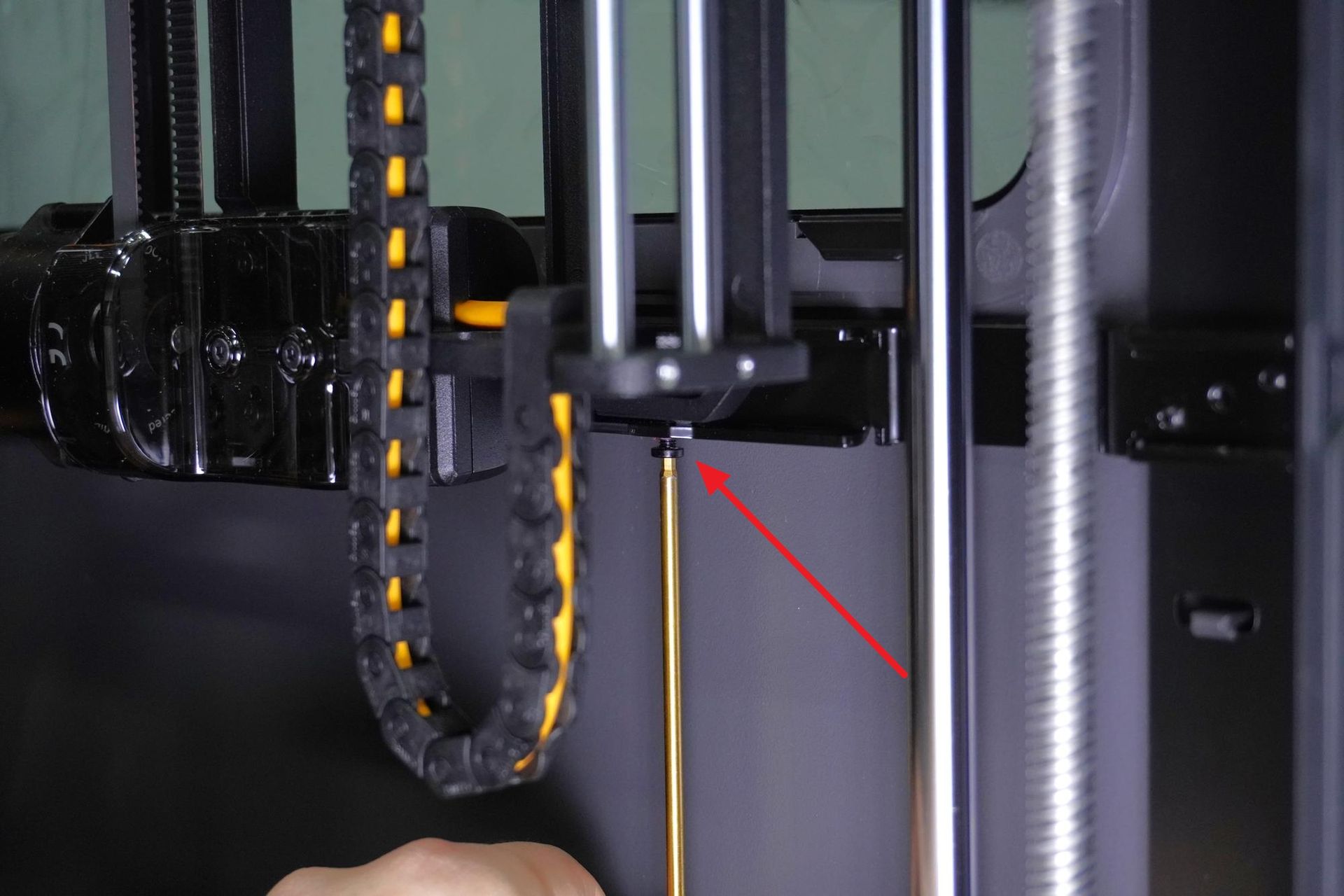

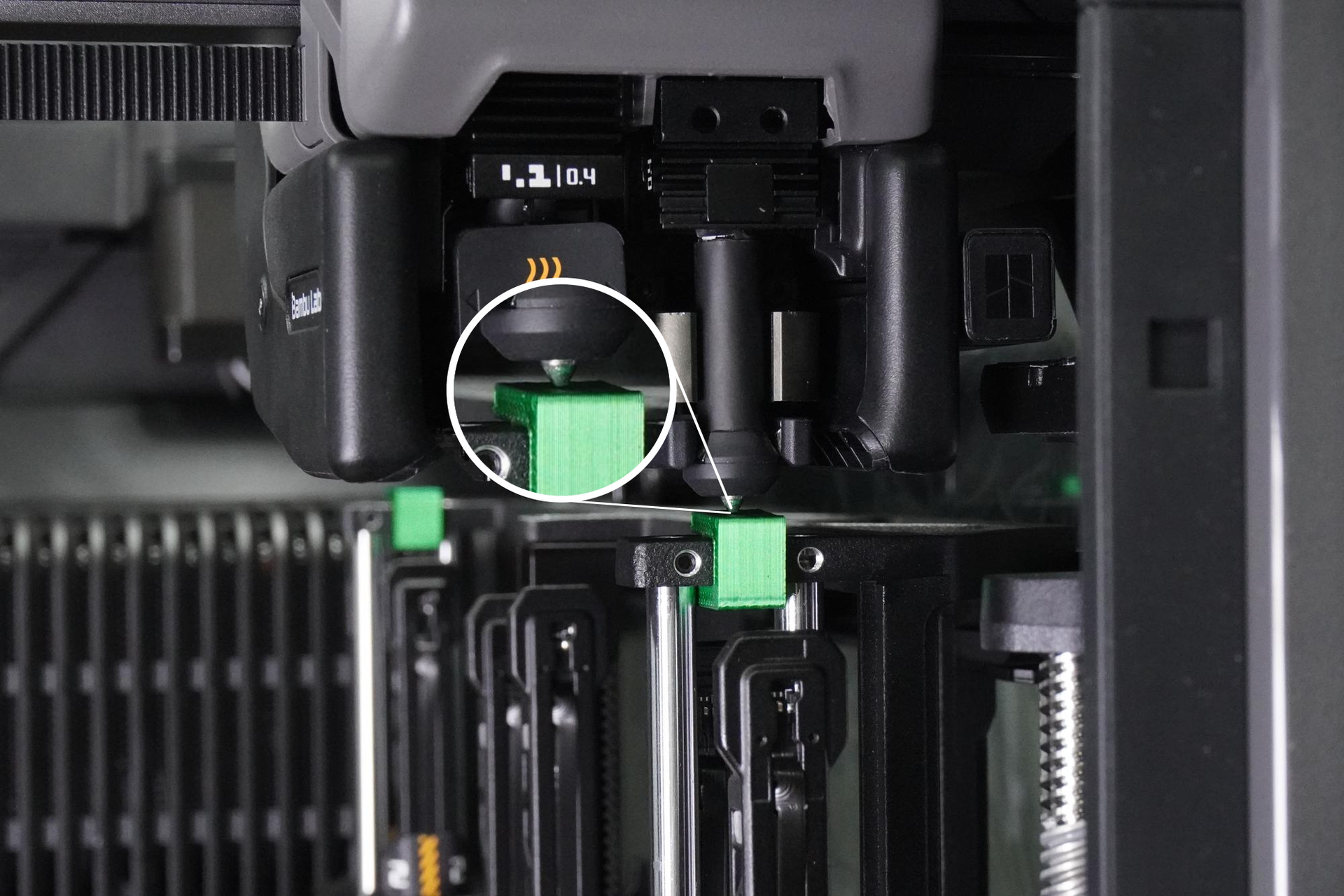

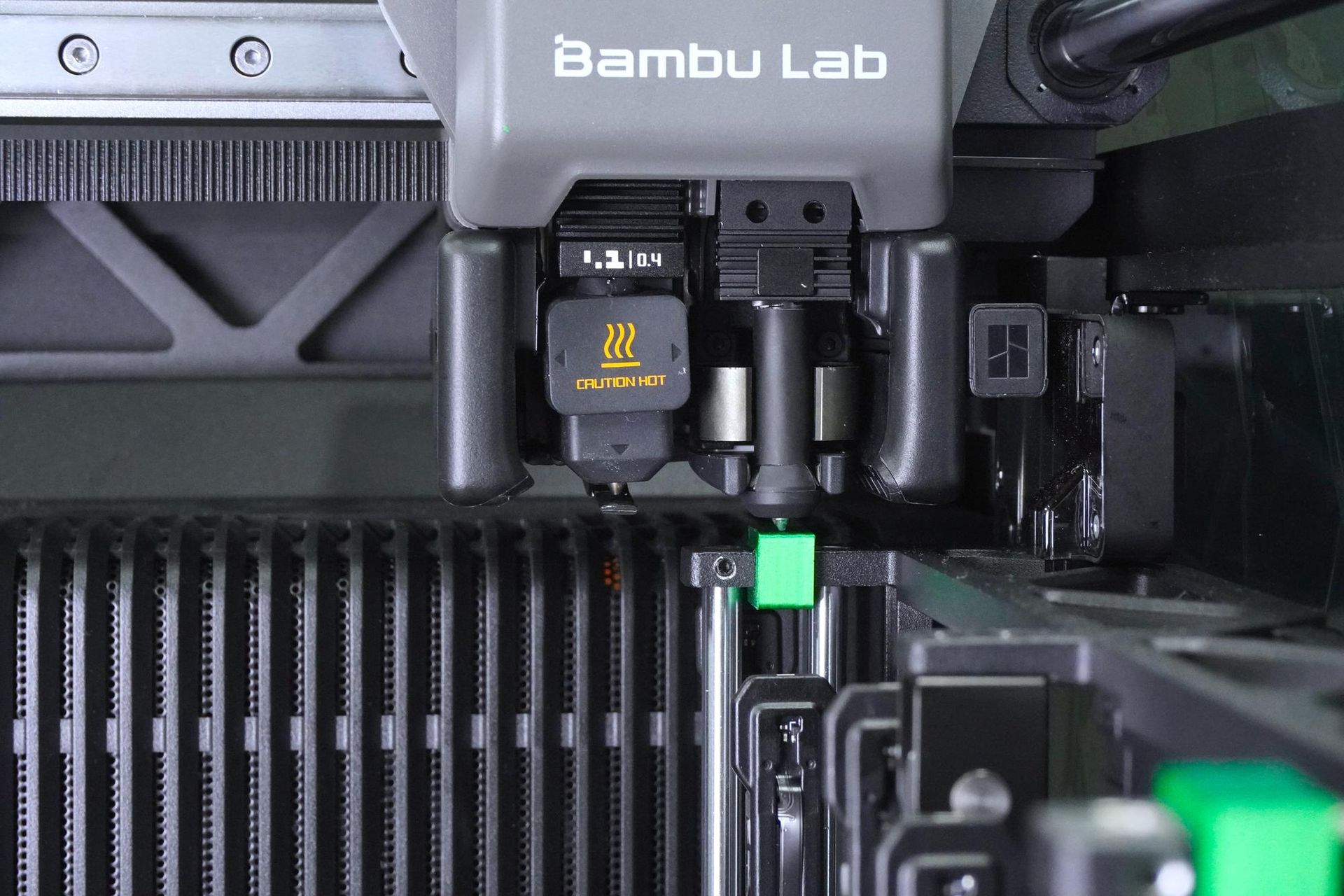

Mové a mano el cabezal hasta donde está el bloque de calibración, como se muestra. Ajustá el tornillo frontal de abajo del rack y fijate el contacto entre el nozzle y el bloque verde de ajuste de adelante. El nozzle apenas tiene que rozar la superficie del bloque (sin que quede luz ni lo aplaste).
Después de regular el tornillo de adelante, usá el mismo método para acomodar la altura en la parte de atrás del rack, chequeando que el nozzle toque apenitas la superficie del bloque. Fijate que la parte de adelante siga en la altura correcta después de tocar el tornillo de atrás.
Tomate tu tiempo y andá alternando entre los tornillos de adelante y atrás según haga falta. La idea es que los dos bloques impresos queden a la altura ideal respecto al hotend de inducción.
Paso 4. Apretar los tornillos superiores del rack y sacar los bloques
Cuando termines de calibrar la altura, agarrá el destornillador H2.0 y apretá los cuatro tornillos del costado del portaherramientas en las posiciones que marca el diagrama, para asegurarte de que el rack quede bien firme. Después, sacá los bloques de ajuste para dar por terminada la calibración.
Verificación de funcionamiento
Después de calibrar, tenés que volver a correr la inicialización del rack del hotend de inducción para comprobar que la altura haya quedado bien. Los pasos son estos:

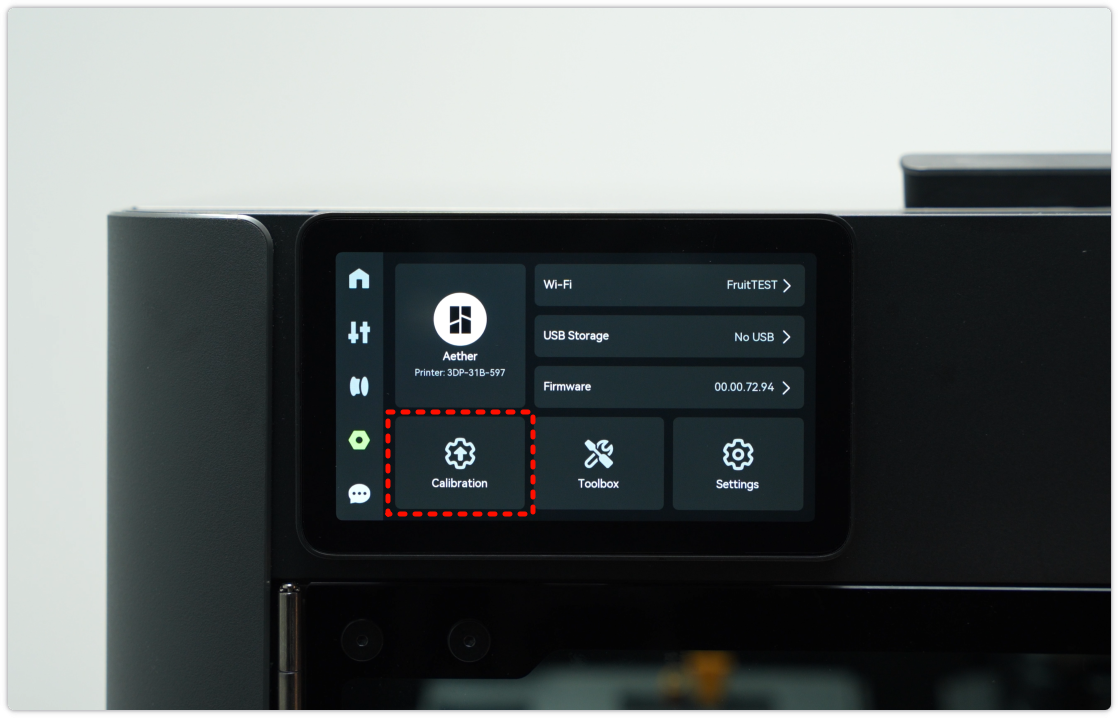

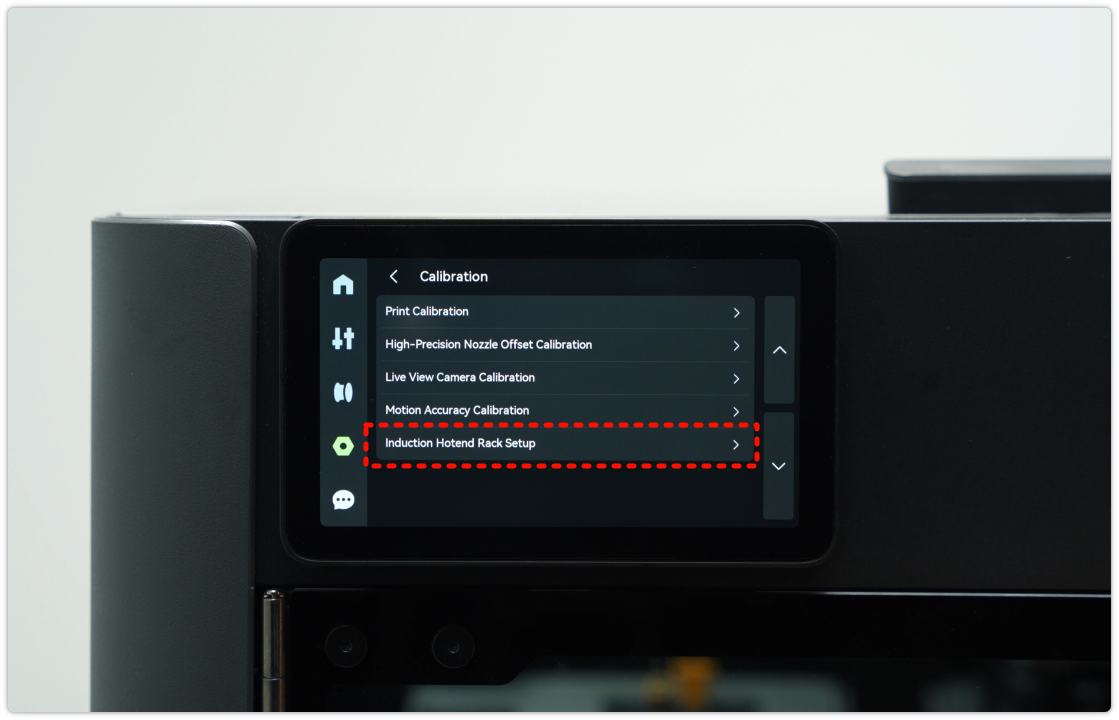

En la pantalla de la impresora, tocá el botón de configuración en la barra de la izquierda, metete en "calibración" y elegí "Calibración del marco del rack del hotend de inducción" (Induction hotend frame rack calibration).

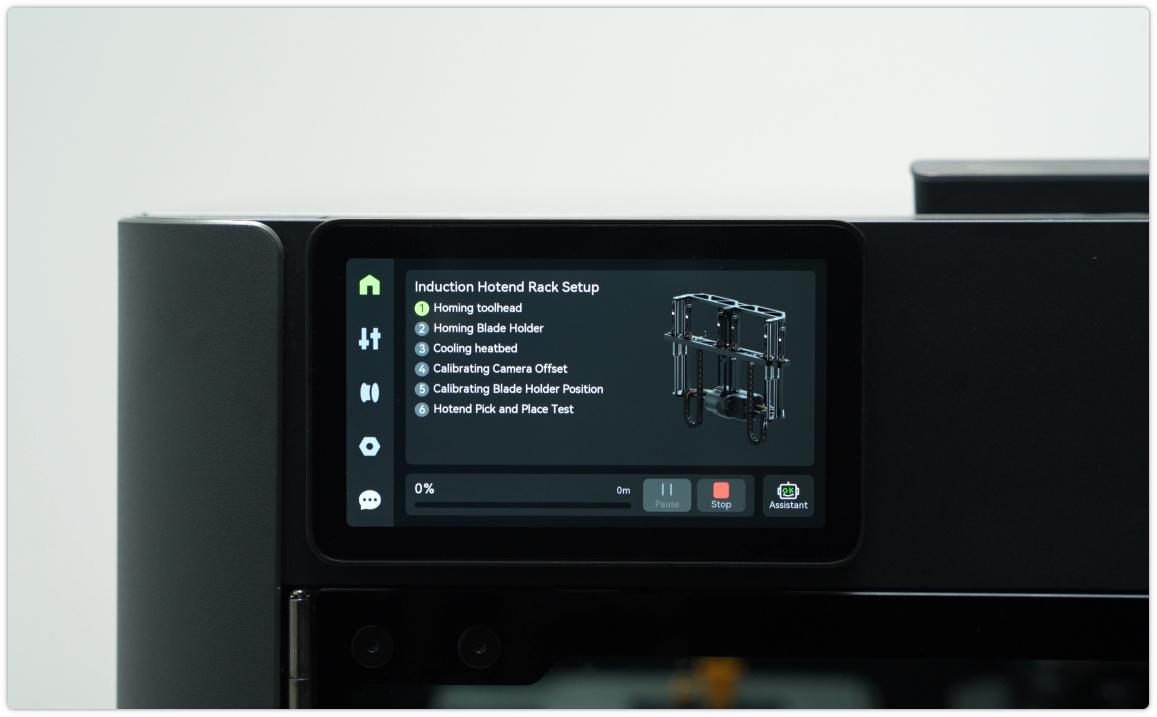

Dale al botón "Empezar" (Start) y el rack del hotend de inducción va a ejecutar automáticamente el proceso de calibración preestablecido.
Notas finales
Esperamos que esta guía te haya servido y sido práctica. Si el problema sigue sin arreglarse, mandate a abrir un ticket de soporte y adjuntá los logs recientes de la impresora, fotos u otros detalles. Nuestro equipo técnico va a revisar tu pedido y te va a dar una mano más a fondo. También te podés dar una vuelta por Bambu AI, que te responde al toque las dudas más comunes y te orienta con la máquina.
