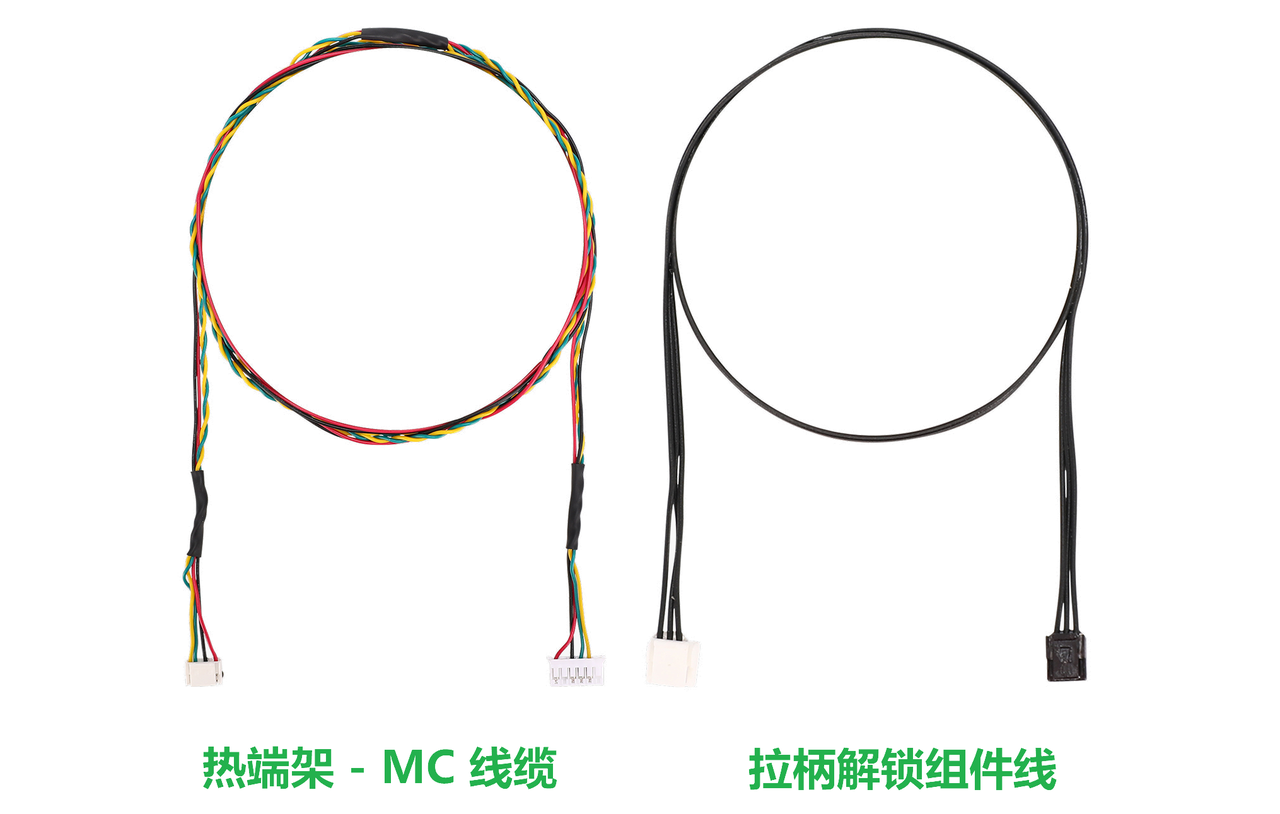

Esta guía te pasa los pasos detallados y las precauciones para cambiar el cable del sensor de efecto Hall y el cable del ensamble del hotend a la placa MC. El paquete de cables del rack del induction hotend incluye dos conexiones clave para el sistema Vortek: un cable integrado de comunicación y energía hacia la placa MC, y el cable del actuador del pestillo encargado de mandar la señal de estado del émbolo interno.
Cuándo reemplazarlo
- Rotura del cable.
- Conector dañado que cause fallas de comunicación.
- Recomendación del soporte técnico de Bambu.
Herramientas y materiales
- Llave Allen H2.0.
- Pinzas.
- Cajita organizadora de tornillos (opcional).

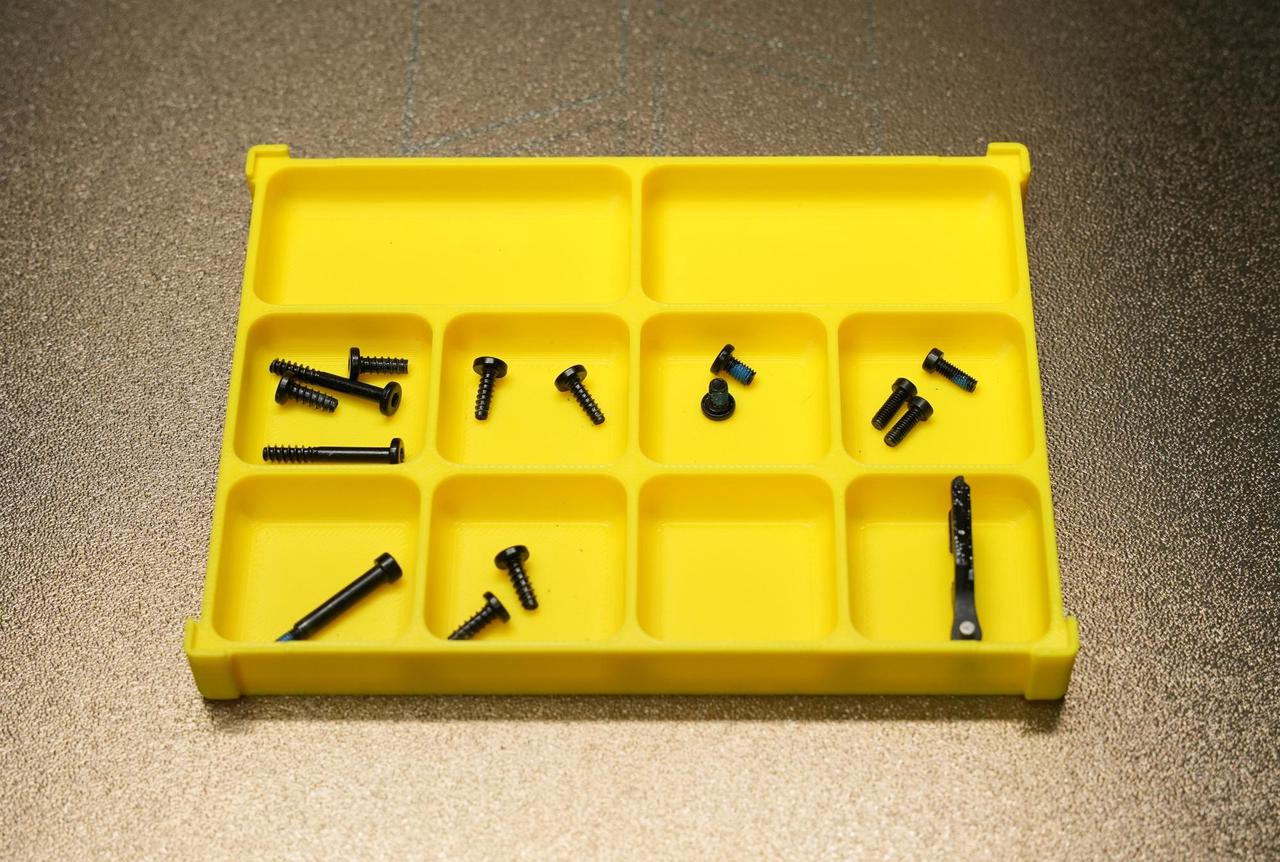

Este reemplazo lleva un montón de tornillos. Para no perderlos ni mezclarlos, te conviene armarte una cajita organizadora de antemano y separar los tornillos por sección, así después el armado es mucho más fácil.
Notas de seguridad
¡Aviso importante!
Antes de meterle mano a la impresora o sus componentes electrónicos (incluyendo los cables del cabezal), acordate de apagarla y desenchufarla. Así evitás cortocircuitos que puedan hacer pelota la electrónica o generarte un accidente.
Cuando estés arreglando o diagnosticando algo, fijate siempre la temperatura del hotend y la cama. Evitá laburar mientras estén calientes. Si o sí tenés que hacer el mantenimiento en caliente, ponete guantes térmicos para laburar seguro y sin quemarte.
Si te queda alguna duda con esta guía, [hacé clic acá para abrir un ticket] y te respondemos al toque para darte una mano.
Navegación rápida
Si solo necesitás cambiar el cable del Latch Hall Sensor, podés hacer clic en este enlace para ir directo a esa parte.
Desarmado del cable viejo del rack del induction hotend a la placa MC
1. Sacar la tapa lateral derecha

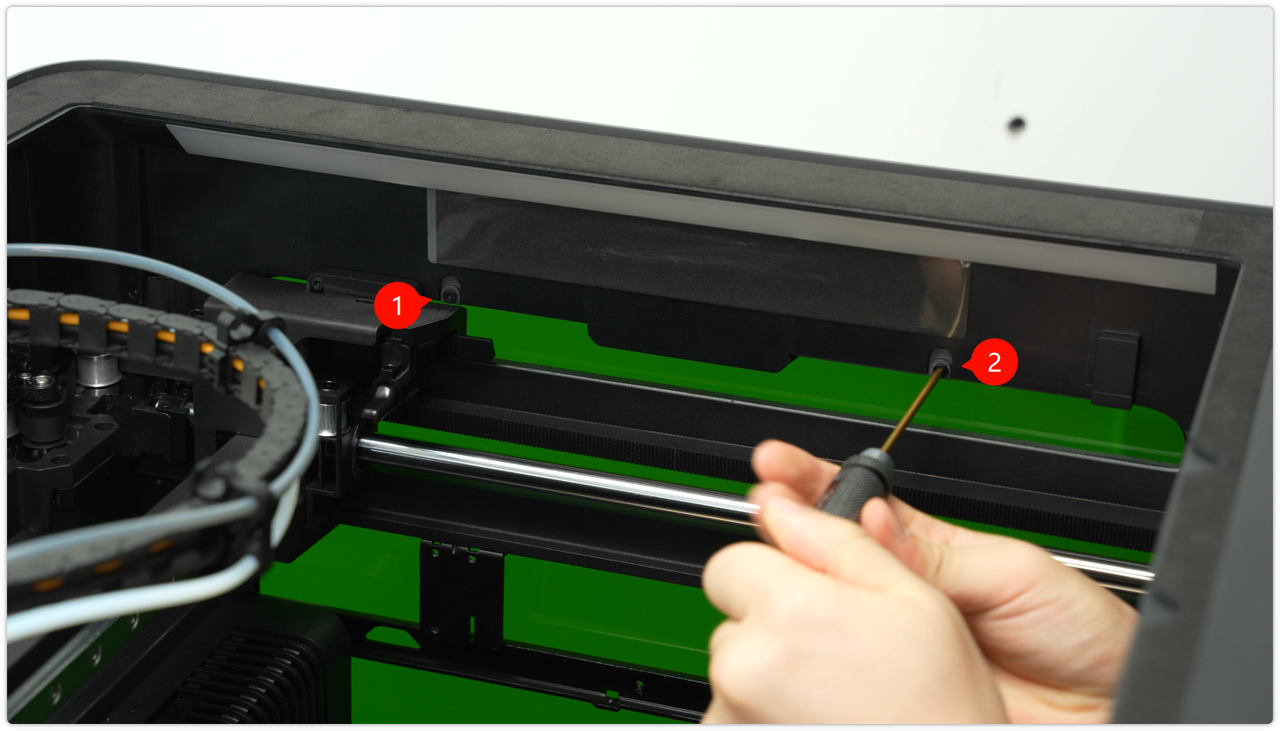

Usá una llave Allen de 2.0 mm para sacar los dos tornillos de fijación y soltá la tapa.

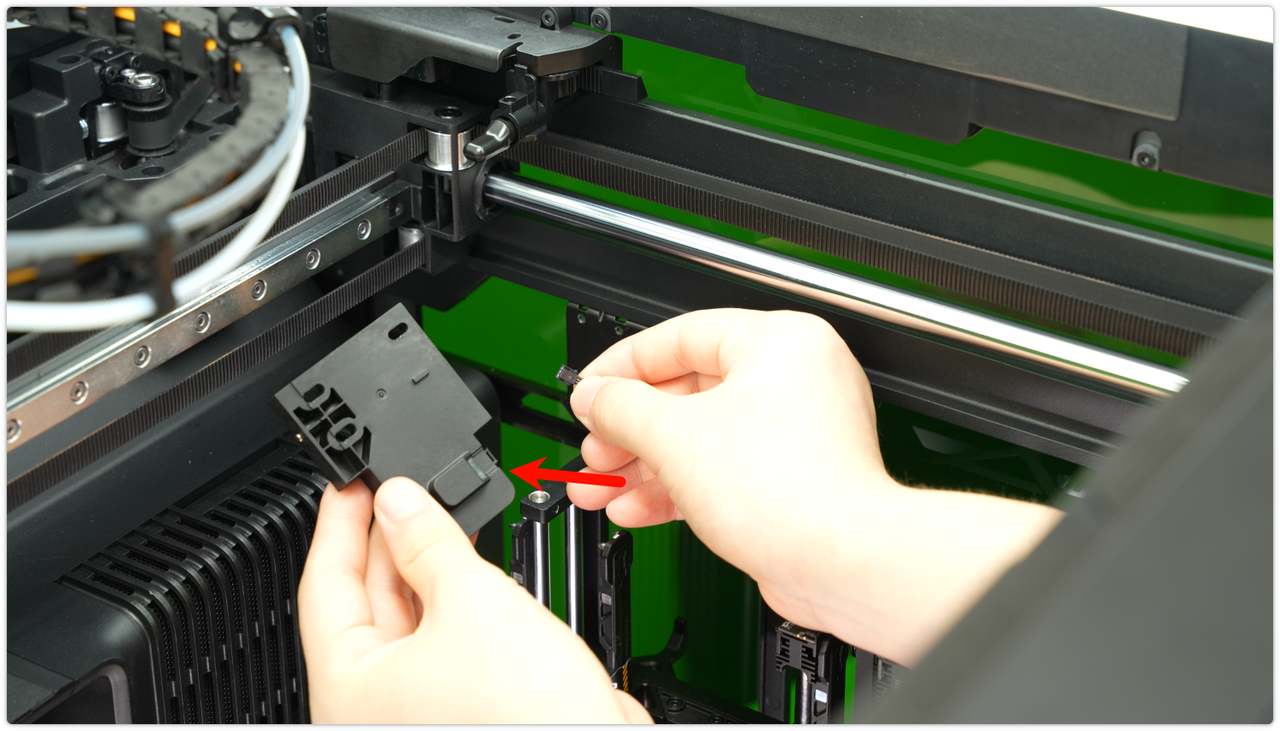

Empujá la tapa despacito para afuera para destrabar los clips y después levantala derecho para sacarla.
2. Sacar el actuador del pestillo del induction hotend

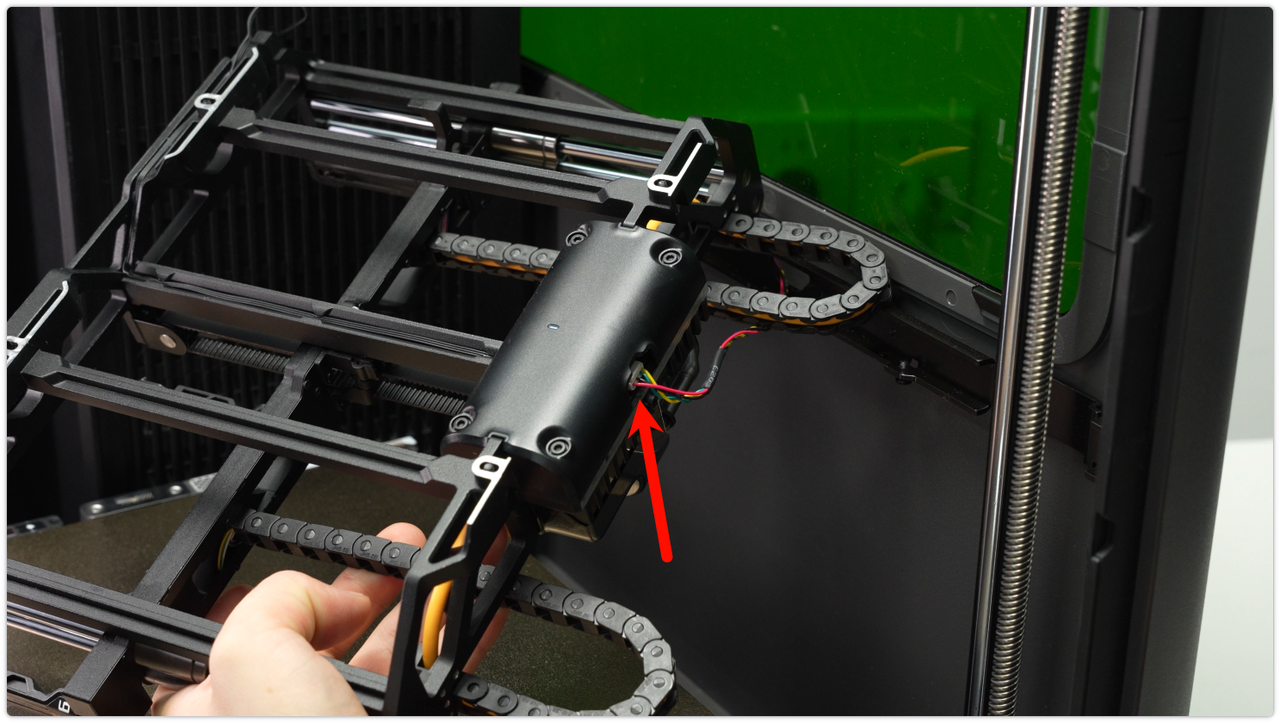

Desconectá el cable del actuador del pestillo del induction hotend.

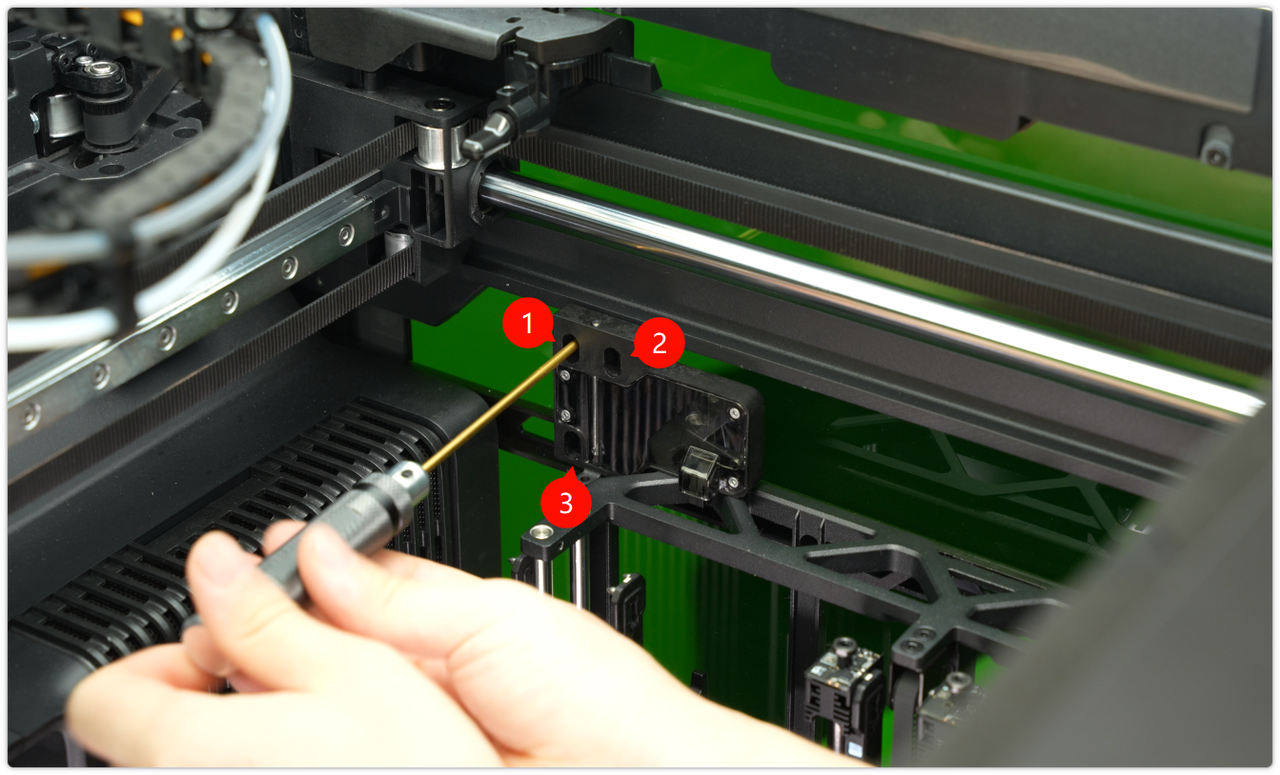

Sacá los tres tornillos de fijación con la llave Allen de 2.0 mm y separá el actuador del ensamble.
Para ver los pasos detallados del cambio, fijate en la wiki: Guía de reemplazo del actuador del pestillo de la manija del induction hotend.

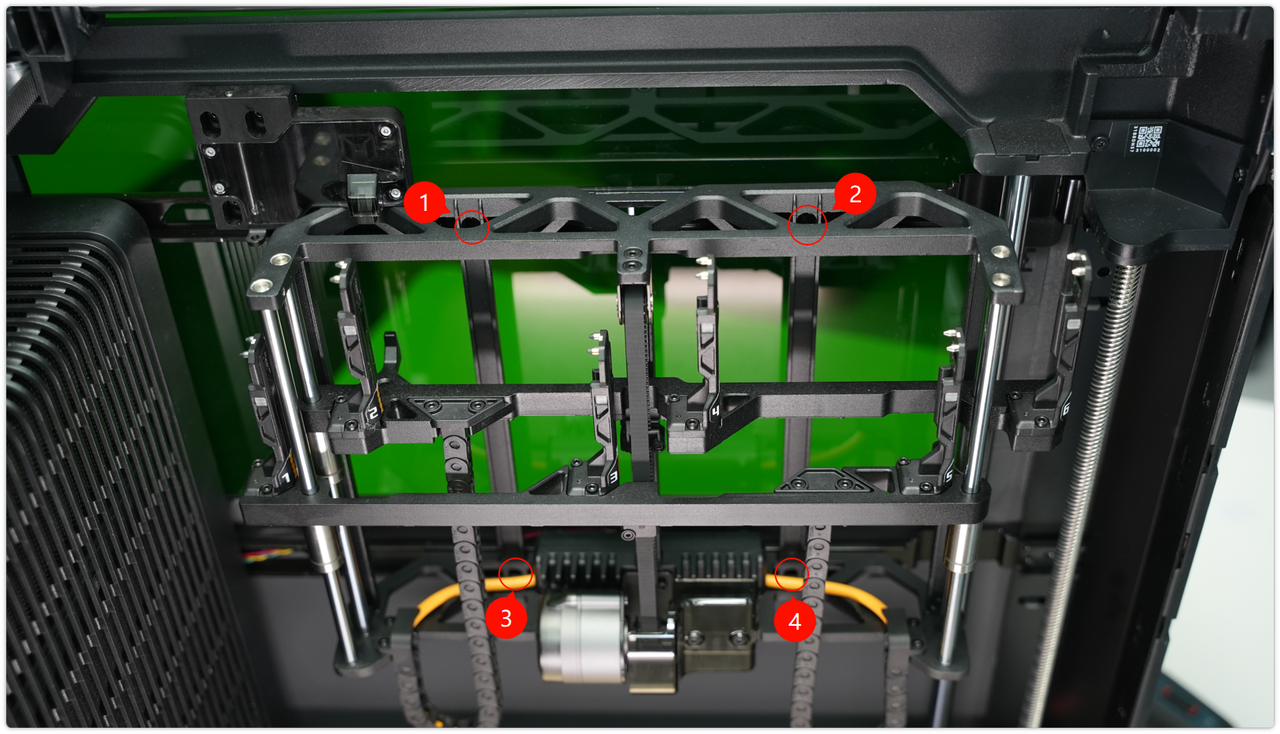

3. Sacar el ensamble del rack del induction hotend
Para ver los pasos detallados, pegale una mirada a la wiki: Guía de reemplazo del ensamble del rack del induction hotend.

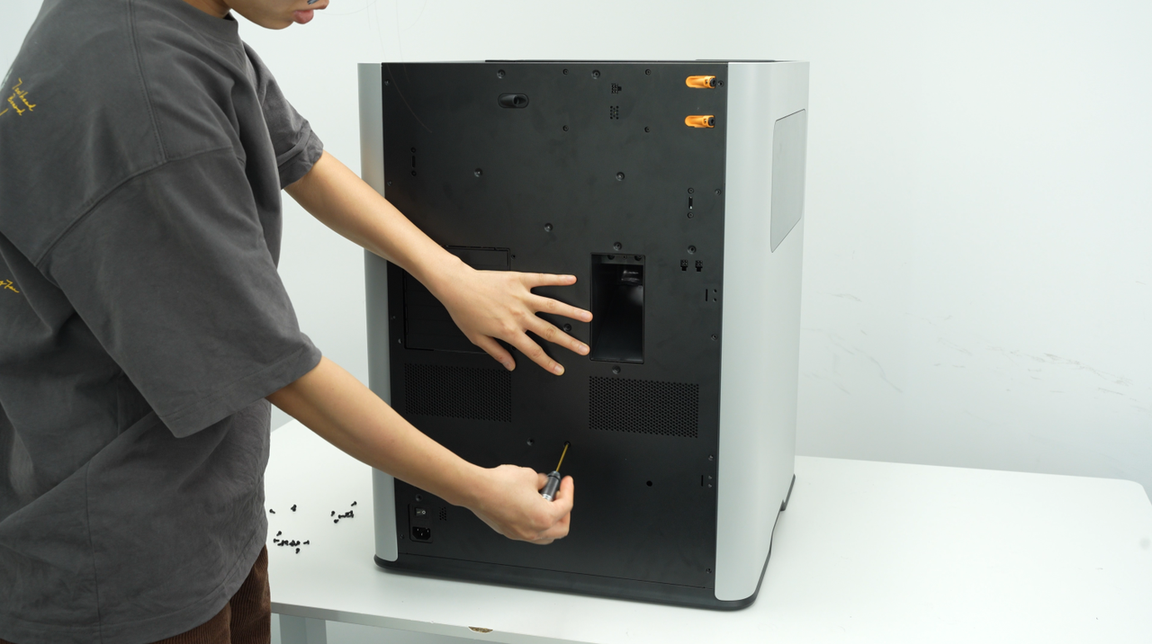

4. Sacar la tapa trasera de la H2C y la tolva de purga
Para ver los detalles del reemplazo, andá a la wiki: Guía de reemplazo de la tapa trasera de la H2D.

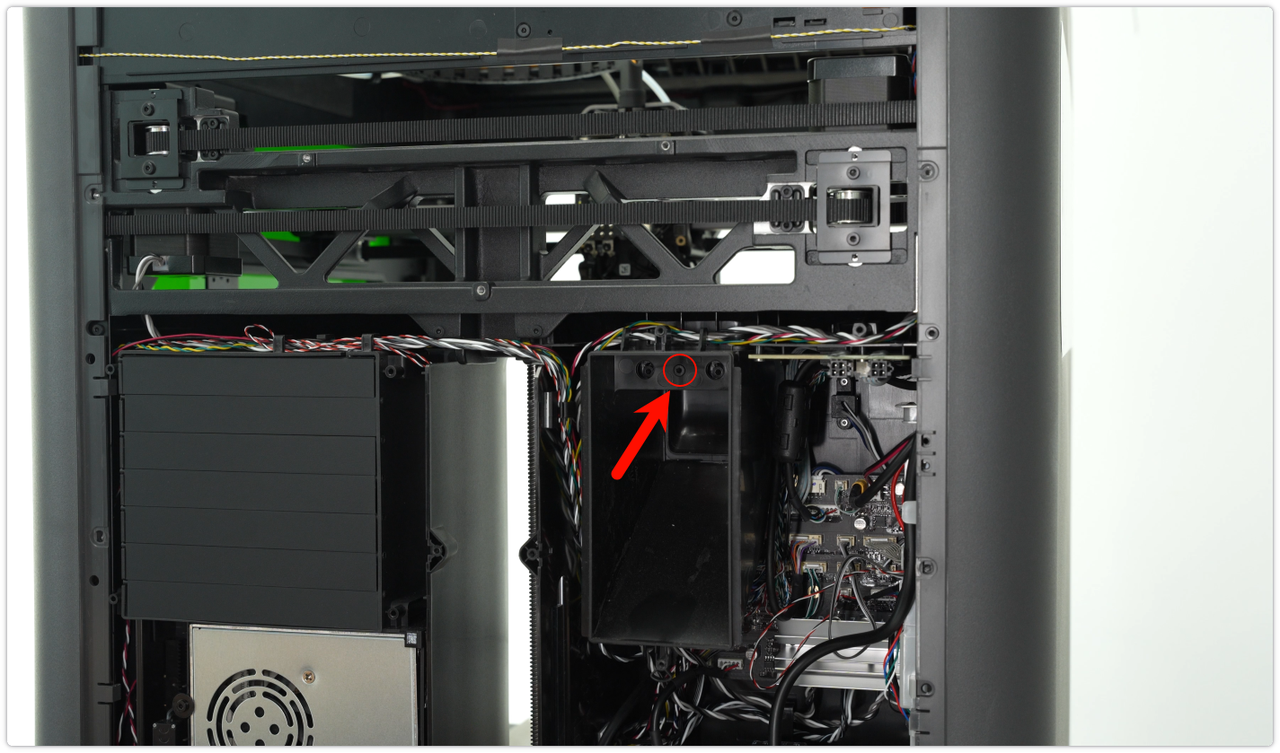

Después, sacá la tolva de purga. Como se ve en la imagen de abajo, sacá el tornillo marcado y tirá la tolva para abajo con ganas para destrabarla.
5. Sacar el cable del rack del induction hotend de la H2C a la placa MC

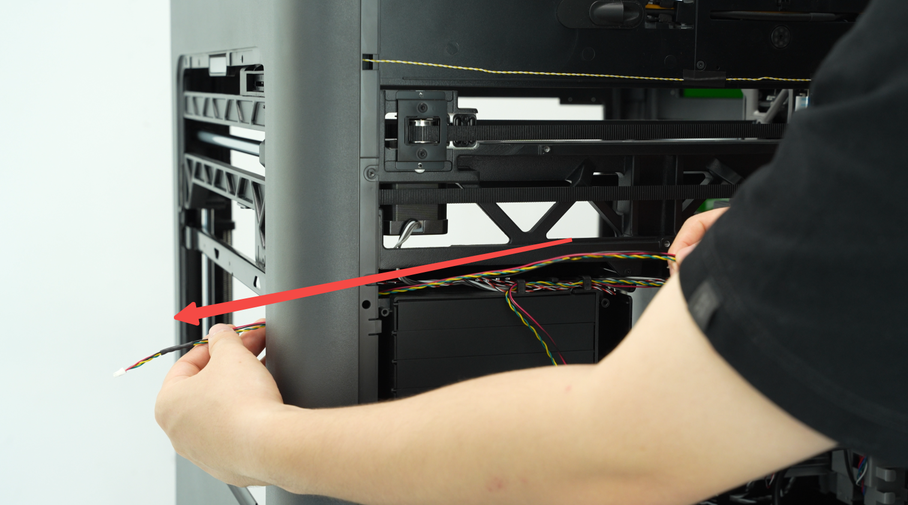

Ubicá el cable que conecta el rack del induction hotend de la H2C a la placa MC en la parte de atrás de la impresora. Agarrá el cable y tirá para atrás para sacarlo de la canaleta por donde pasa.

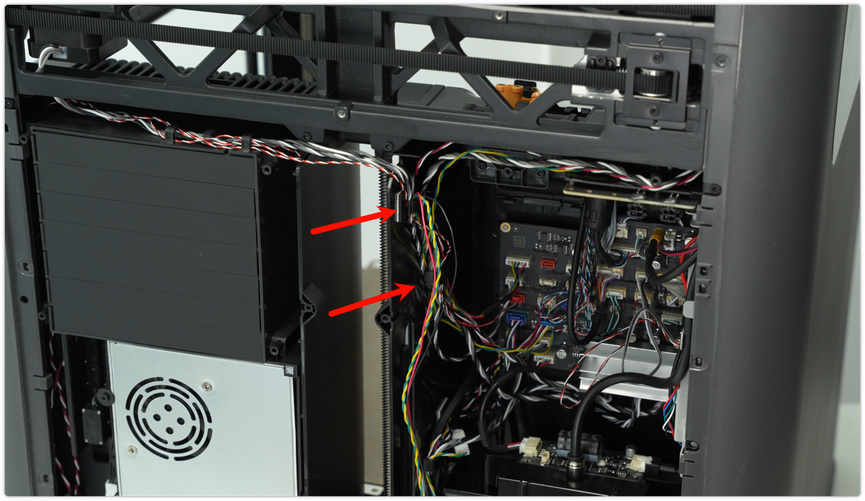

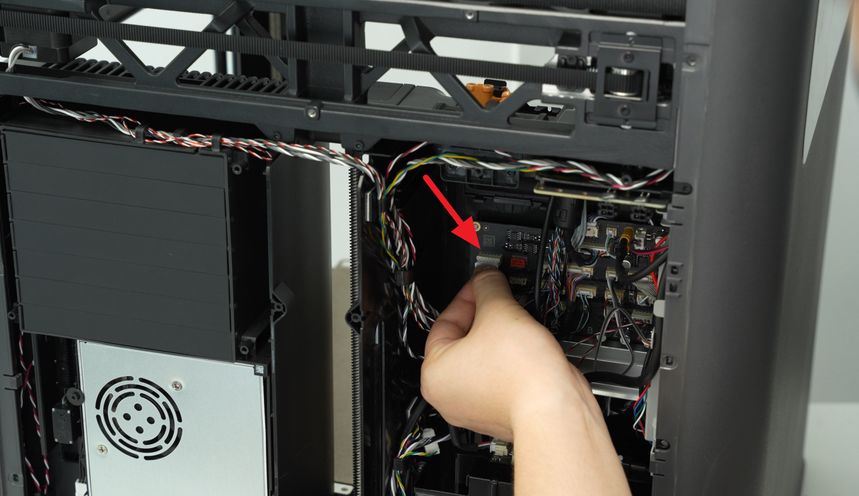

Como muestra la foto, desconectá el conector del cable de la placa MC y después sacá el cable del rack del induction hotend a la placa MC de la canaleta.
Instalación del cable nuevo del rack del induction hotend a la placa MC
1. Instalar el cable del rack del induction hotend de la H2C a la placa MC
Enchufá el cable del rack del induction hotend en el conector de la placa MC y acomodalo bien en los clips para evitar que se...
Fuente: Adaptado al español desde el wiki oficial (licencia CC BY-SA). Revisión técnica por equipo Breva.
