Este artículo te va a dar una guía detallada paso a paso y las consideraciones importantes para cambiar el induction hotend de tu H2C.

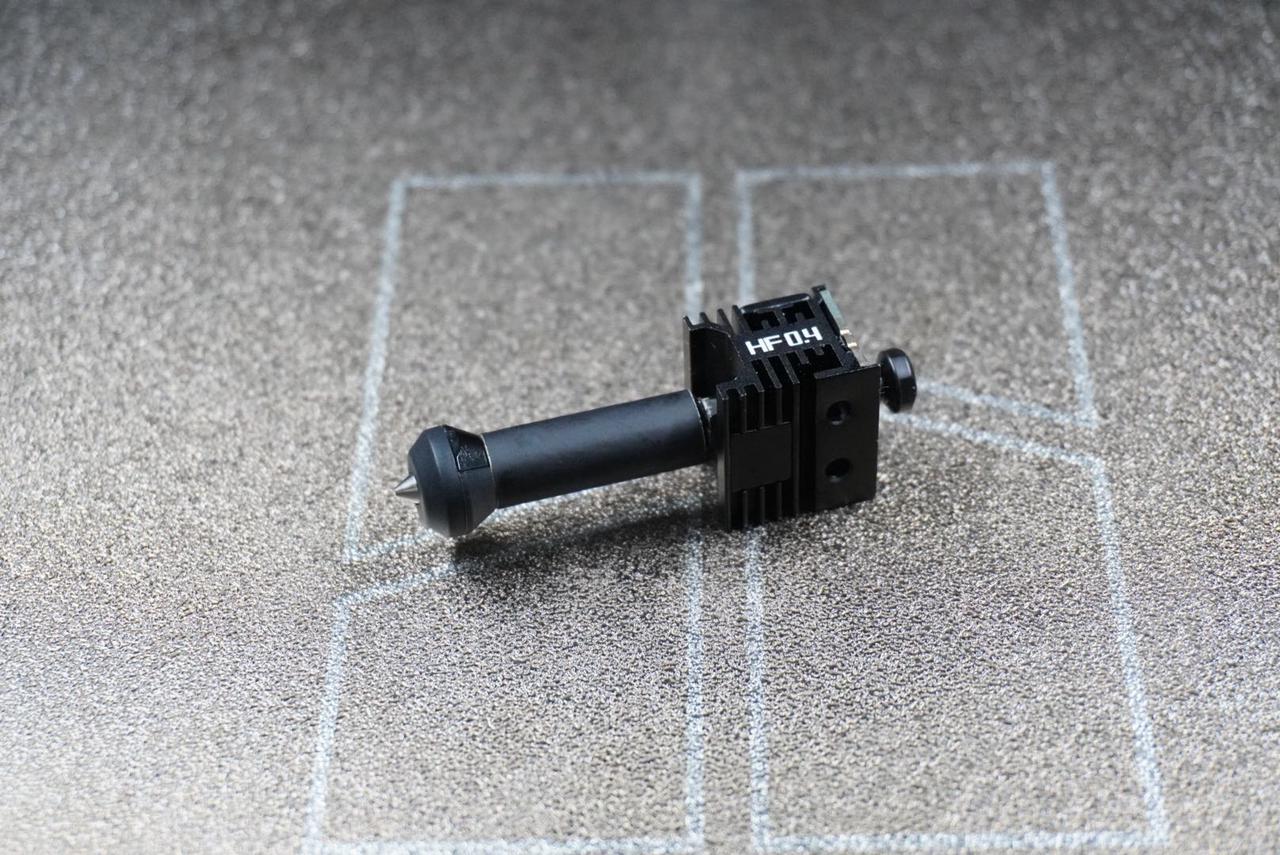

Induction Hotend
El induction hotend va instalado en el cabezal (toolhead) y se encarga de extruir el material. Para las impresoras H2C, ofrecemos cuatro tamaños de nozzle: 0.2 mm, 0.4 mm, 0.6 mm y 0.8 mm, así podés elegir el que mejor se adapte a lo que vas a imprimir. También hay una opción de hotend de alto flujo (high-flow) si necesitás extrusión más rápida y piezas más grandes.
Nota: Si cambiás a otro tamaño de nozzle, acordate de sincronizar la información del nozzle en el dispositivo.
Cuándo usar esta guía
- El hotend está tapado.
- El hotend está dañado.
Herramientas y materiales necesarios
- Componentes del nuevo hotend.
Advertencia de seguridad
Es clave que apagues la impresora antes de hacer cualquier trabajo de mantenimiento, sobre todo si vas a tocar la electrónica y los cables del cabezal. Trabajar con la impresora prendida te puede causar un cortocircuito, dañando los componentes y generando un riesgo para tu seguridad.
Durante el mantenimiento o si estás revisando algún problema, puede que tengas que desarmar piezas, incluyendo el hotend. Esto deja los cables y los componentes eléctricos expuestos, y si se tocan entre sí, con algún metal o con otra placa mientras la impresora está encendida, vas a provocar un cortocircuito. Esto arruina la electrónica y te trae más dolores de cabeza.
Por eso, es fundamental que apagues y desenchufes la impresora antes de arrancar. Así evitás cortocircuitos o daños en las placas y te asegurás de hacer un mantenimiento seguro y efectivo. Si tenés alguna duda sobre cómo seguir esta guía, abrí un ticket nuevo en nuestra página de Soporte y vamos a hacer todo lo posible para responderte rápido y darte una mano.
Extracción automática del viejo induction hotend
Paso 1: Sacar automáticamente el hotend viejo

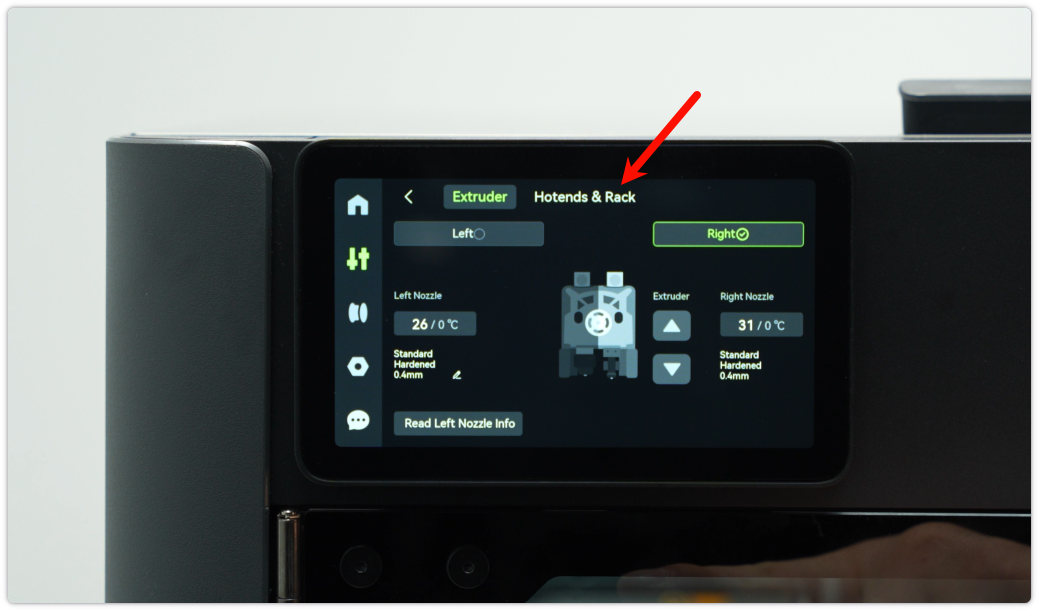

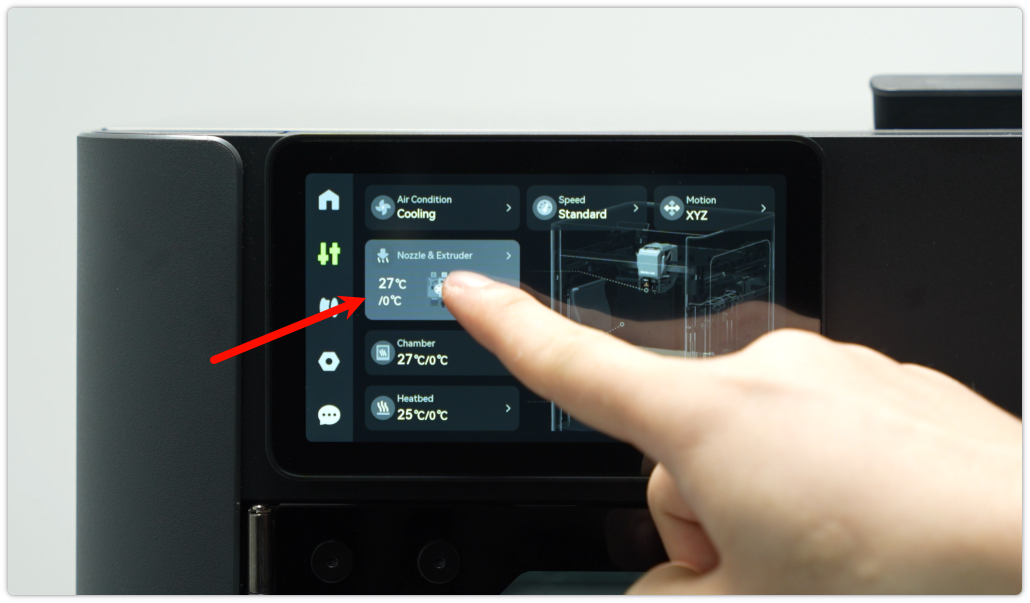

Tocá el botón en la pantalla para abrir la configuración del nozzle y del extruder. Después, tocá "Hotends & Rack" para abrir la página de configuración del soporte de hotends.

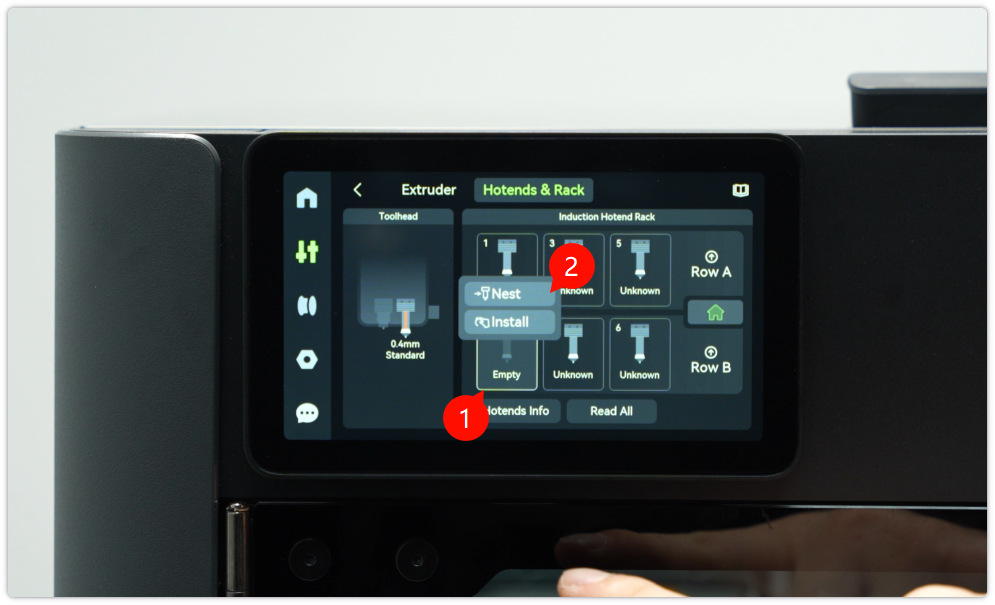

Hacé clic en el número de soporte vacío en el rack de induction hotends y dale al botón "Nest" (Anidar). El hotend que está en el cabezal se va a colocar ahí de forma automática.

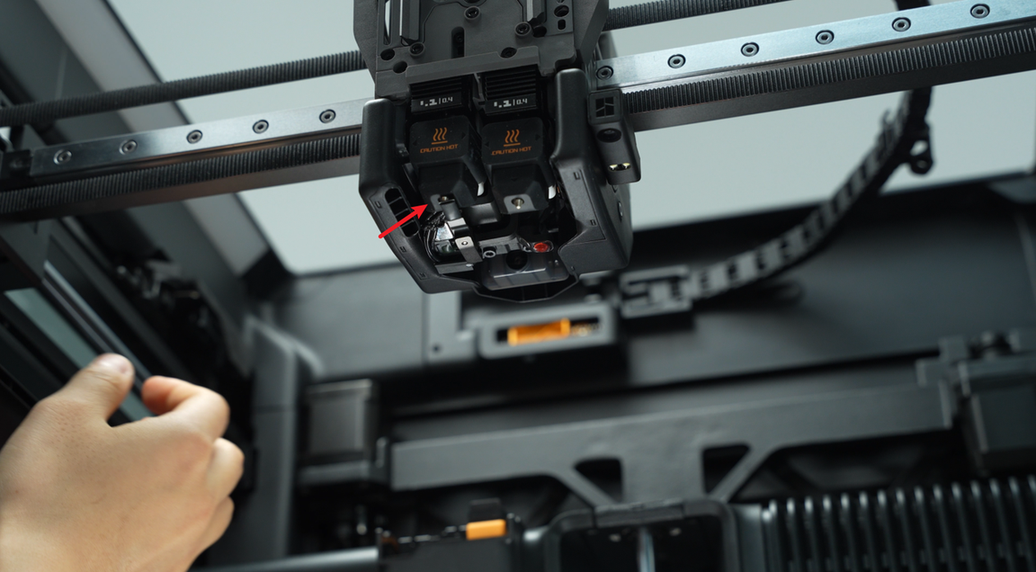

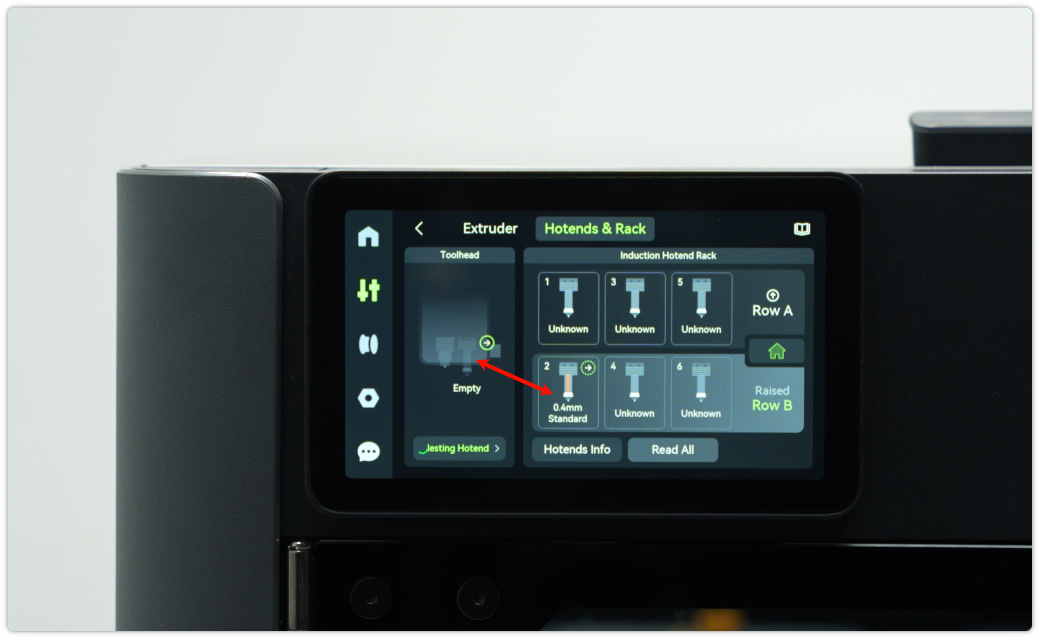

Como se ve en la figura de abajo, el cabezal se va a mover hasta arriba de ese lugar para soltar el induction hotend.
Paso 2: Instalación automática del nuevo hotend

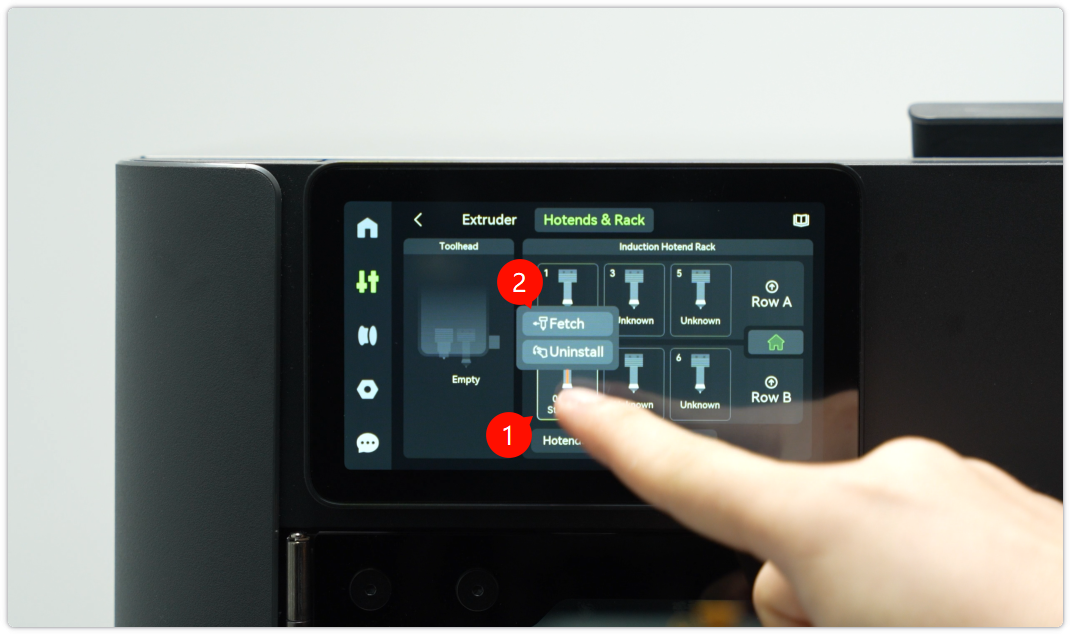

Hacé clic en el número del hotend que quieras usar desde la pantalla y tocá el botón "Fetch" (Traer). El cabezal va a instalar ese hotend automáticamente.
Reemplazo manual del hotend
Paso 1: Bajar la cama caliente (Heatbed)

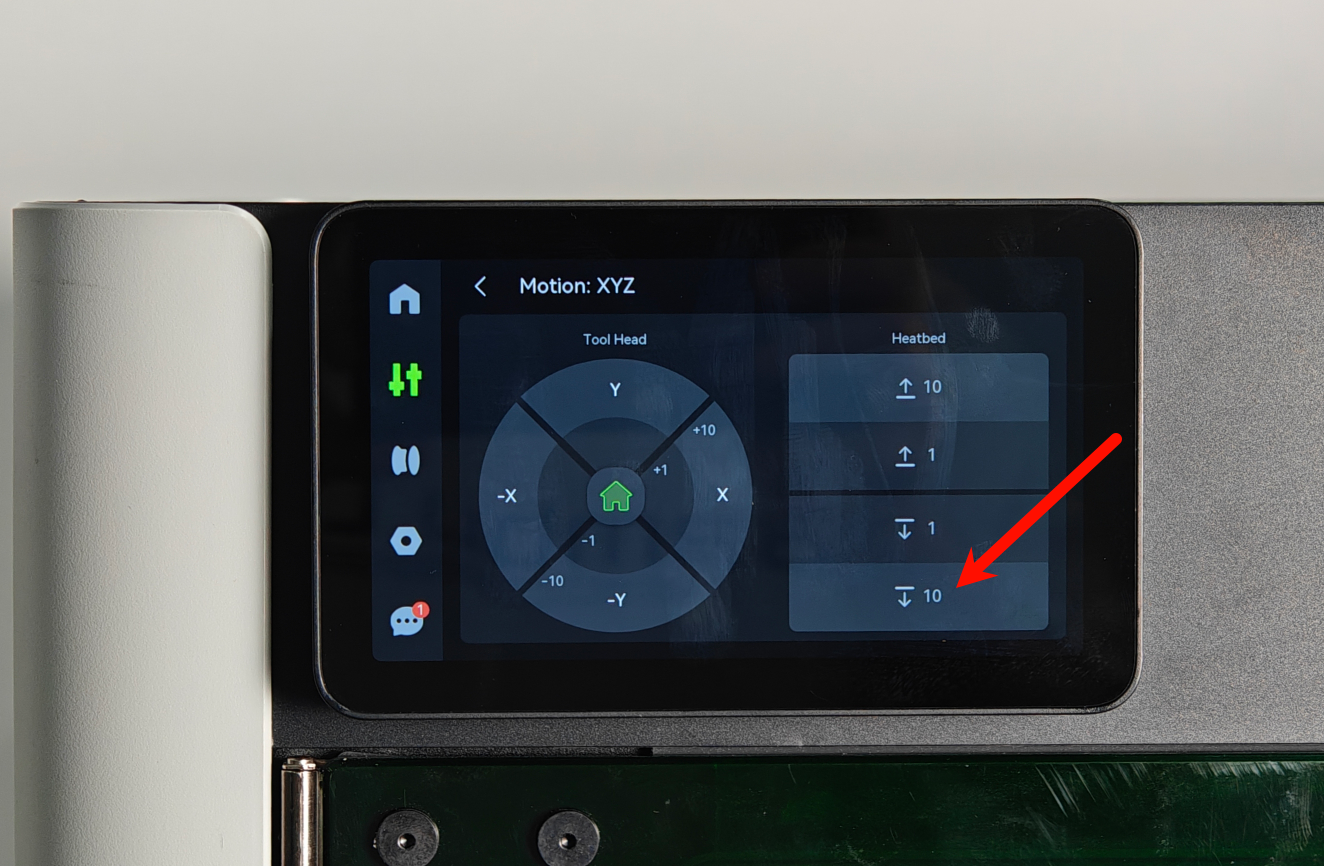

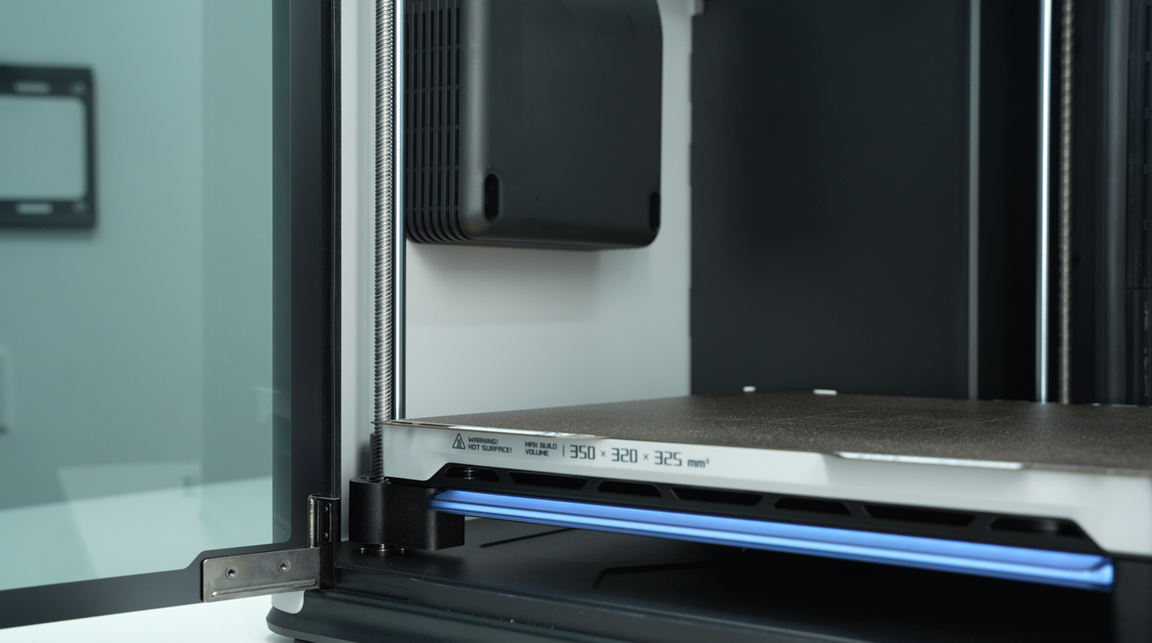

Bajá la cama caliente desde la pantalla así se te hace más fácil armar y desarmar todo. Fijate que el hotend esté a temperatura ambiente y después apagá la máquina.
Paso 2: Sacar el ventilador de enfriamiento del cabezal

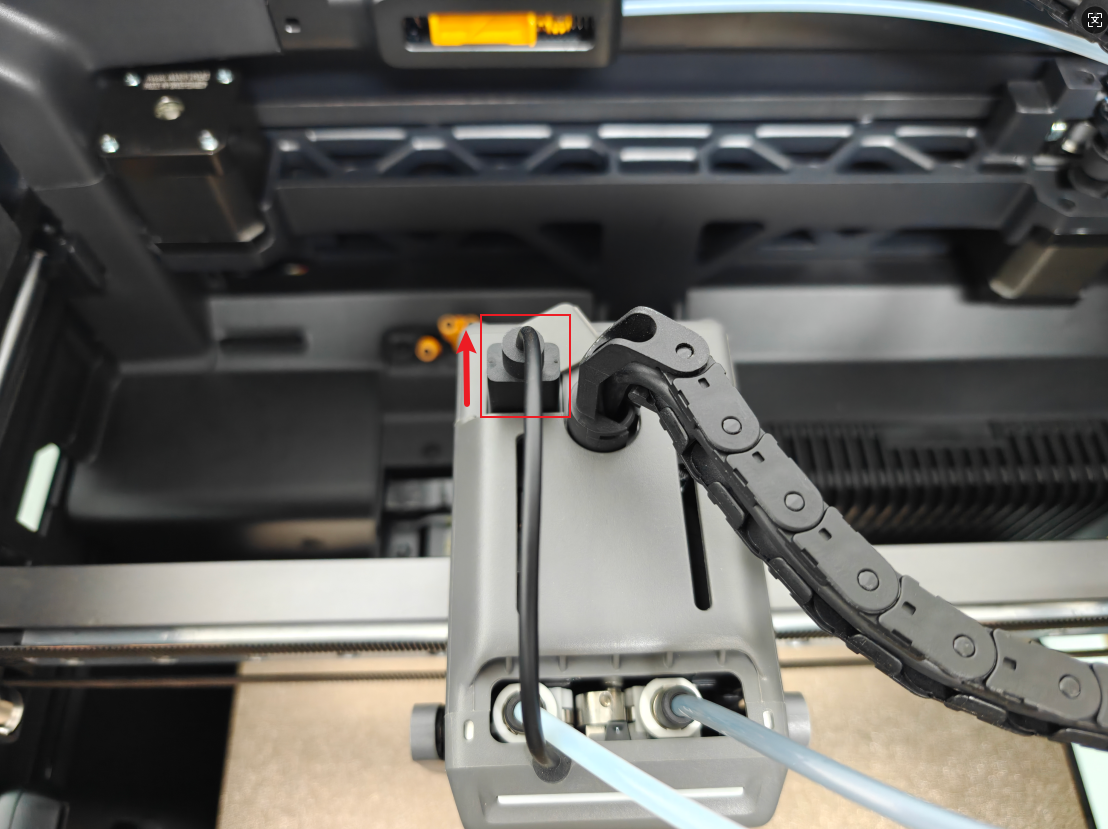

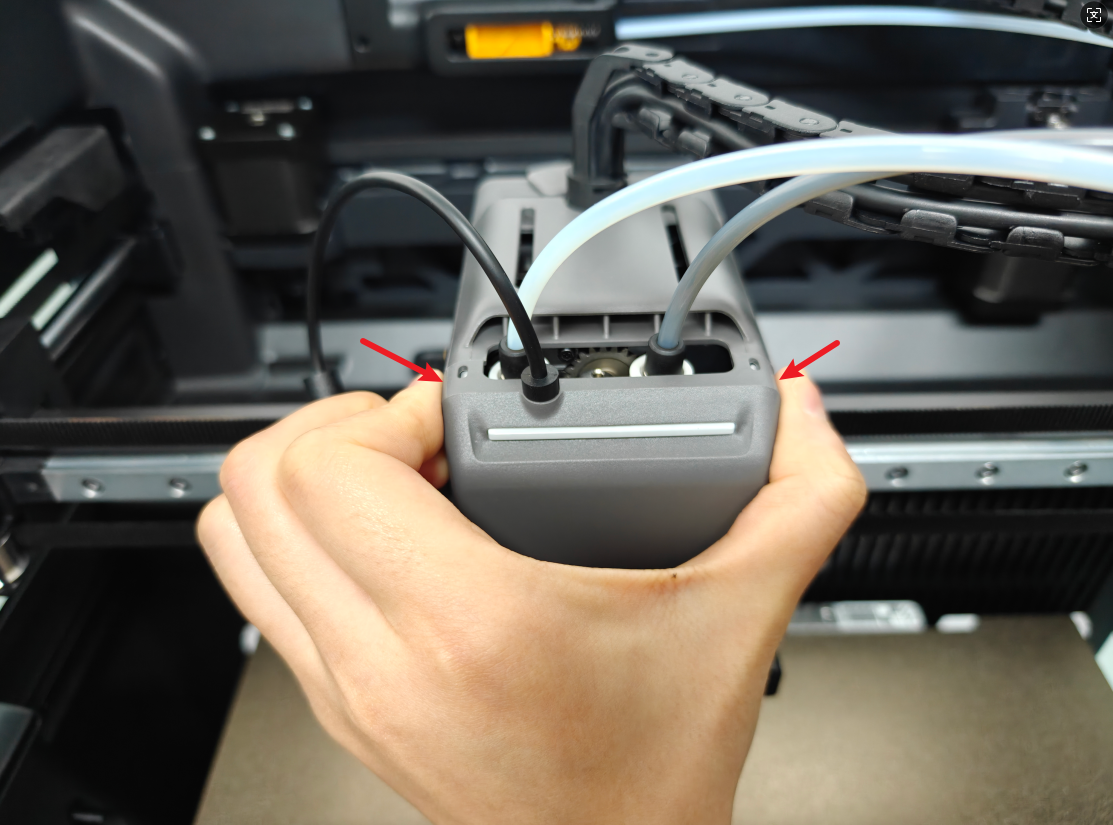

Desconectá el conector del ventilador, pellizcá la parte de arriba del ventilador (Toolhead Enhanced Cooling Fan) y tirá para arriba para sacarlo.

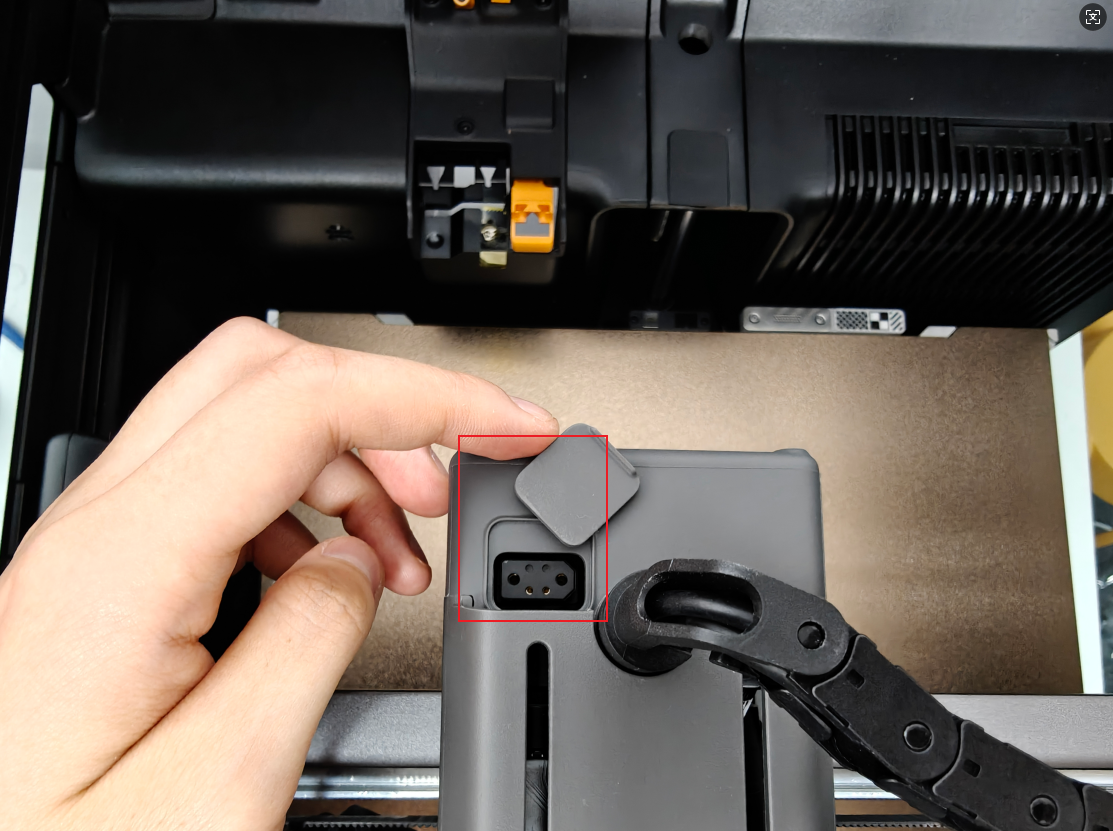

Nota: Si no vas a usar el cabezal por un tiempo largo, te recomendamos ponerle una tapa para que no junte tierra.
Paso 3: Sacar el hotend
Antes de reemplazar el hotend, asegurate de chequear qué temperatura tiene para no quemarte.
El bloqueador de flujo del nozzle (nozzle flow blocker) está en el mecanismo de elevación. Si movés ese mecanismo, el bloqueador se va a mover de lado a lado. Si te traba el induction hotend, tenés que moverlo primero, así evitás doblarlo sin querer cuando saques el hotend.
Tirá de la traba del hotend hacia la derecha para destrabarlo, agarrá la punta del nozzle y tirá en diagonal para sacar el induction hotend.
ℹ️ Nota: Si tenés restos de filamento pegados y se te complica sacar el hotend de la base térmica, podés calentarlo un poquito. Después usá unas pinzas o un destornillador para aflojarlo con cuidado. Ponete guantes térmicos antes de sacarlo. Una vez afuera, cortá cualquier resto de filamento que haya quedado arriba del hotend con unos alicates o unas tijeras para asegurarte de que encaje bien cuando lo vuelvas a instalar.
Paso 4: Instalar el hotend
Empujá la traba del hotend hacia la izquierda, como muestra el diagrama. Mové el induction hotend con la mano. Si no baila, quedó bien trabado.
Precaución: El extremo del induction hotend que tiene las dos aberturas tiene que mirar para adelante antes de que lo trabes en su lugar.
Reemplazar el induction hotend en el Rack Vortek
Tocá la pantalla
