Este artículo te explica paso a paso cómo cambiar el marco del hotend Vortek en la H2C. Fijate bien en las precauciones antes de arrancar y meter mano en la máquina.

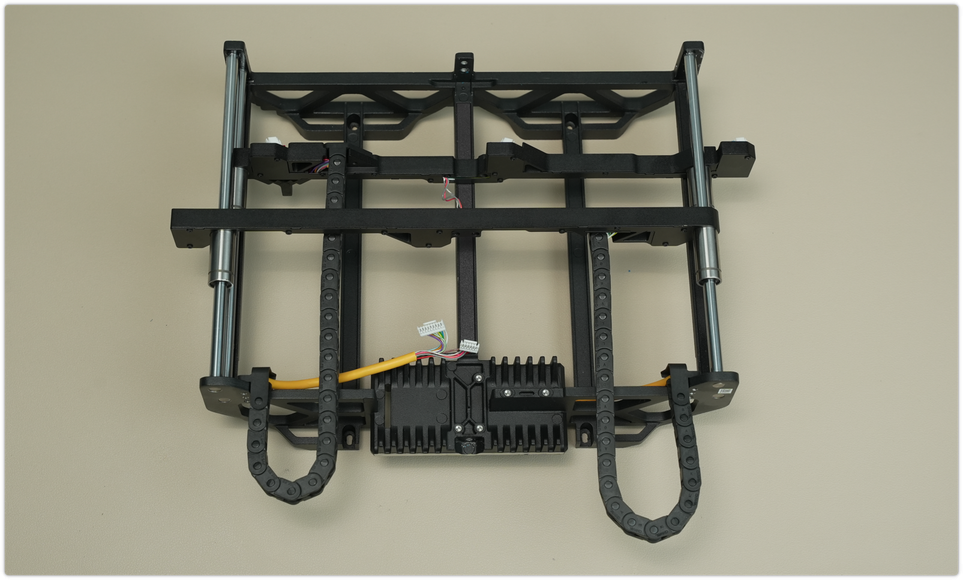

Induction Hotend Rack Frame
El marco del Induction Hotend Rack es la base mecánica de todo el sistema. Le da alta rigidez y sirve de referencia exacta para montar la placa de control del Induction Hotend, las piezas de acople y los motores. Te asegura que el sistema se mantenga estable a largo plazo, incluso con cambios frecuentes de hotend y movimientos a alta velocidad.
Cuándo usar esta guía
- El marco está dañado.
- El soporte técnico de Bambu Lab te recomendó cambiar esta pieza.
Herramientas y materiales necesarios
- Destornillador H2.0
- Destornillador H1.5
- Pinza

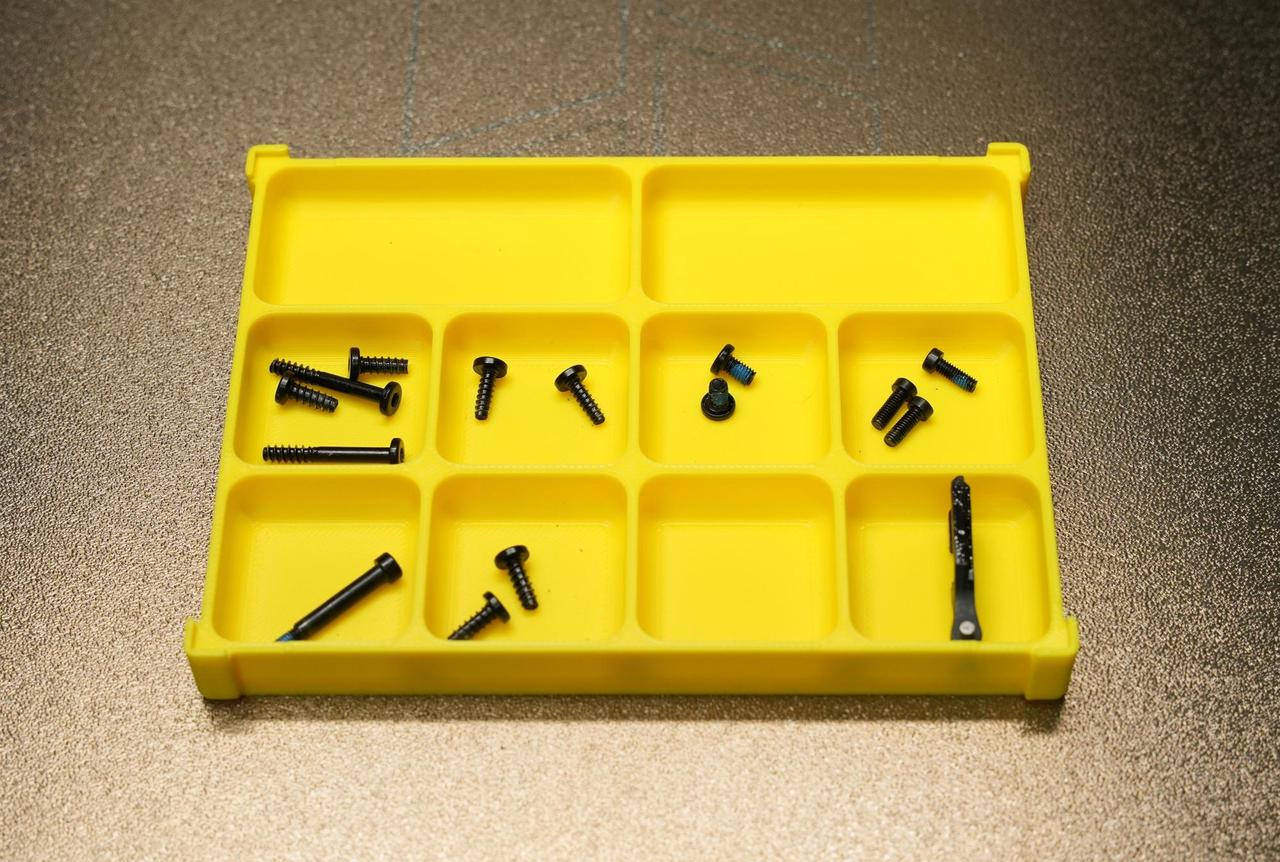

- Cajita para tornillos (opcional)
Este cambio lleva un montón de tornillos. Para que no pierdas ninguno ni se te mezclen, te conviene tener a mano una cajita organizadora para separarlos y encontrarlos fácil después.
Advertencia de seguridad
Es clave apagar la impresora antes de hacer cualquier mantenimiento, sobre todo si vas a tocar la electrónica o los cables del cabezal. Si trabajás con la máquina prendida, podés causar un cortocircuito, quemar algo o lastimarte.
Durante el mantenimiento, seguro vas a tener que desarmar piezas como el hotend. Esto deja a la vista cables y componentes que pueden hacer corto si se tocan entre sí o con algún metal mientras la impresora tiene corriente. Por eso, acordate siempre de apagar la máquina y desenchufarla antes de meter mano. Así te asegurás de trabajar tranquilo y no romper nada. Si tenés dudas con esta guía, abrí un ticket en nuestra página de Soporte y te damos una mano al toque.
Cómo sacar el Vortek Rack Assembly

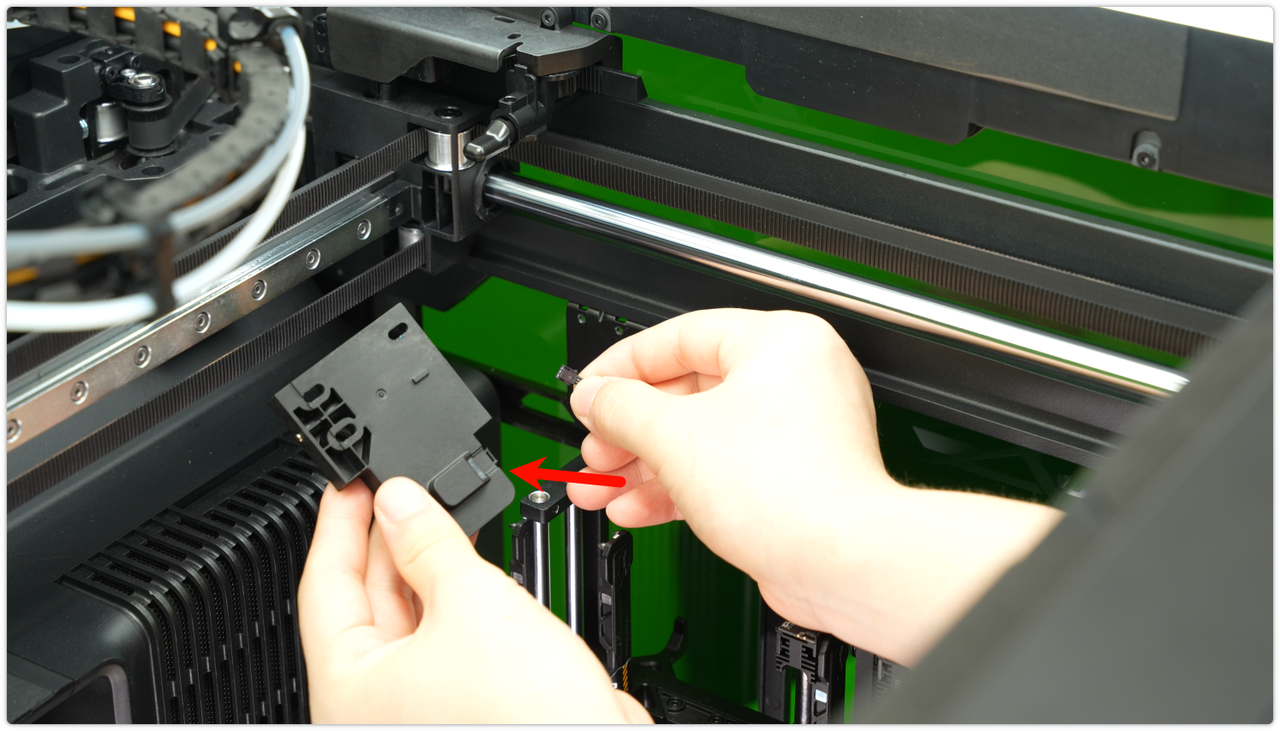

1. Sacá el Vortek Latch Actuator

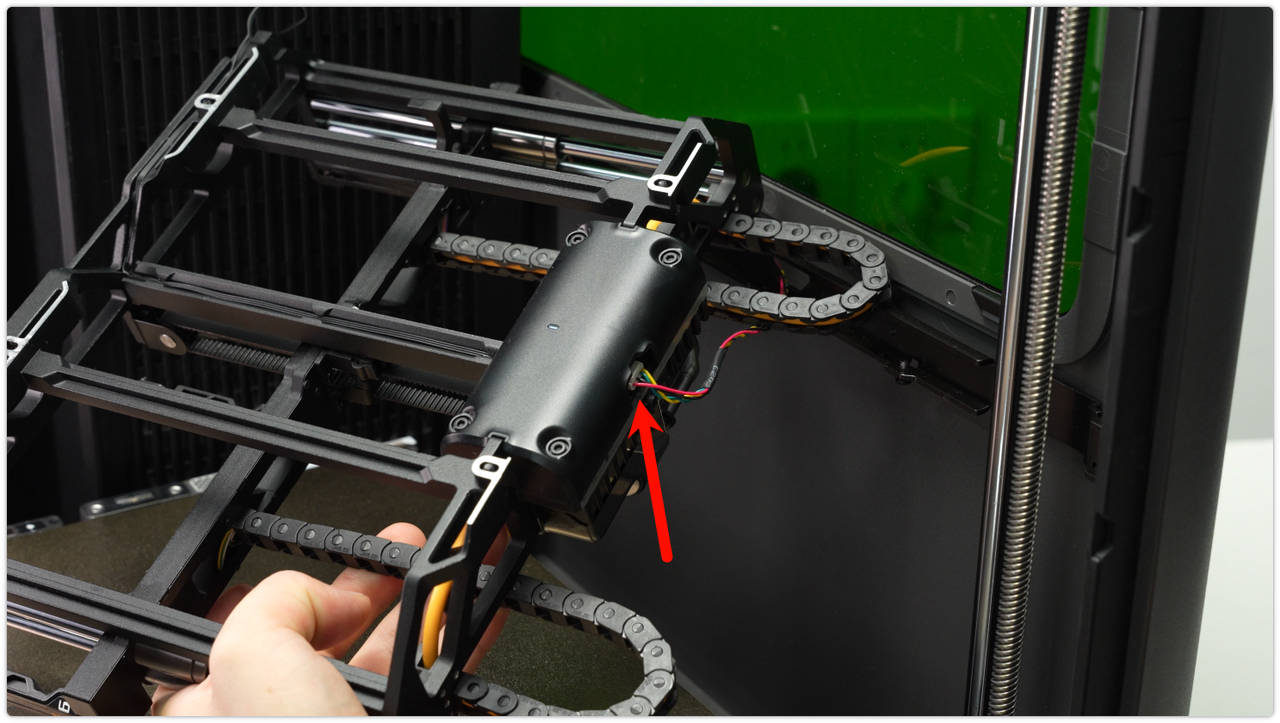

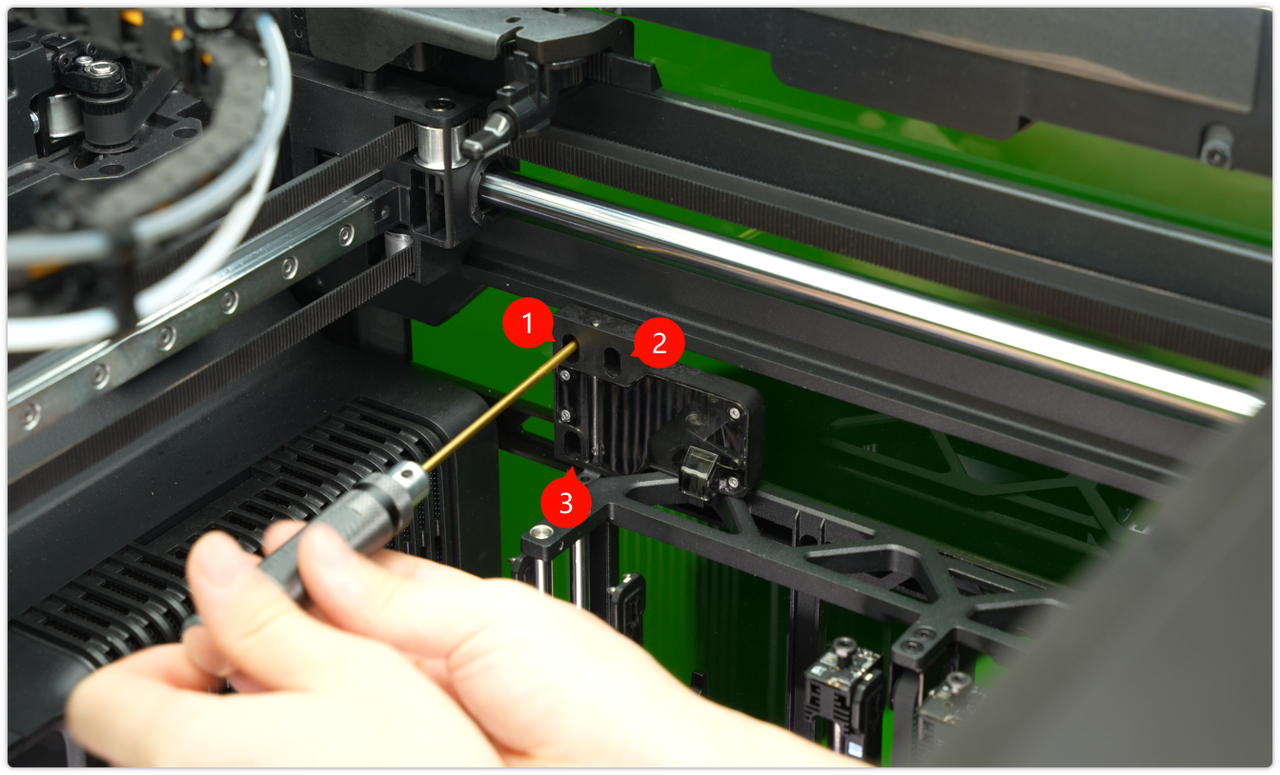

Usá una llave Allen de 2.0 mm para sacar los tres tornillos de fijación y liberar la pieza. Después, desconectá el cable flex con cuidado como se ve en la imagen.
Para el paso a paso detallado, fijate en la wiki: Guía para cambiar el Latch Actuator en la H2C.

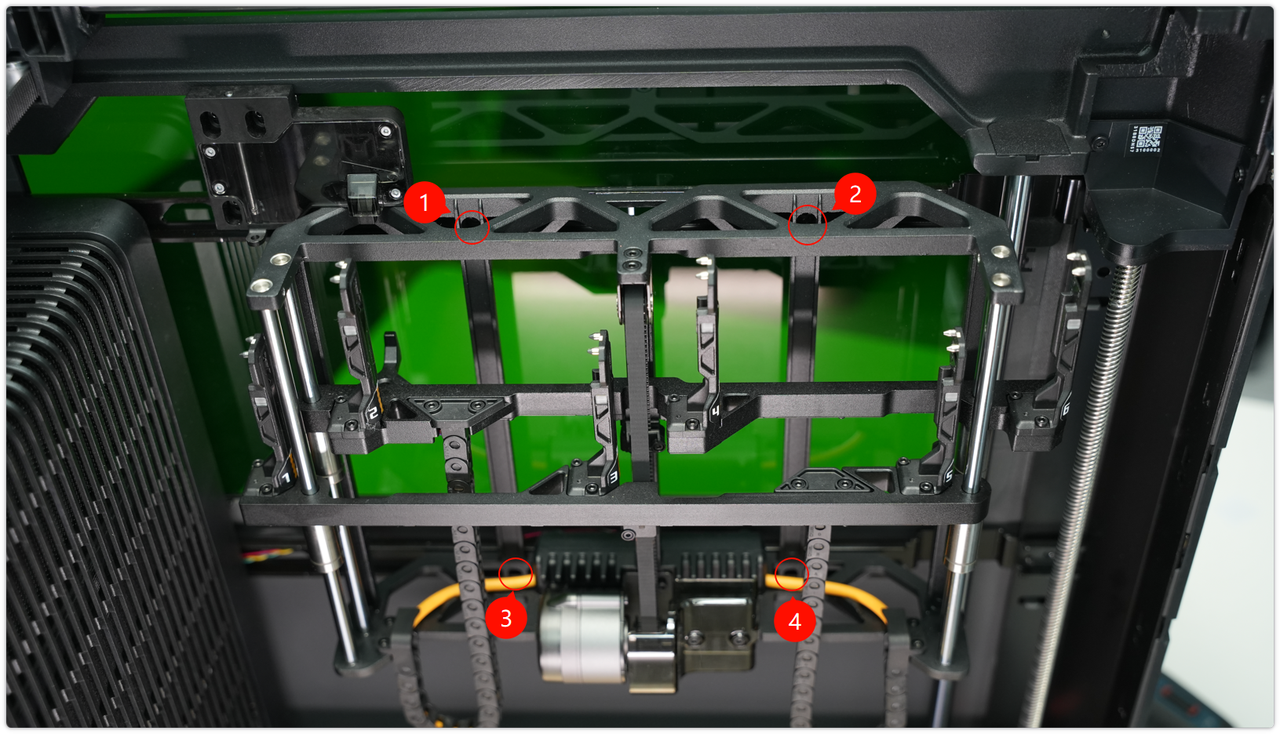

2. Retirá el Vortek Rack Assembly
Para el paso a paso detallado, fijate en la wiki: Guía para cambiar el Rack Assembly en la H2C.
3. Sacá los accesorios del Vortek Exchanger Assembly
Mirando la wiki, sacá estas partes del exchanger:

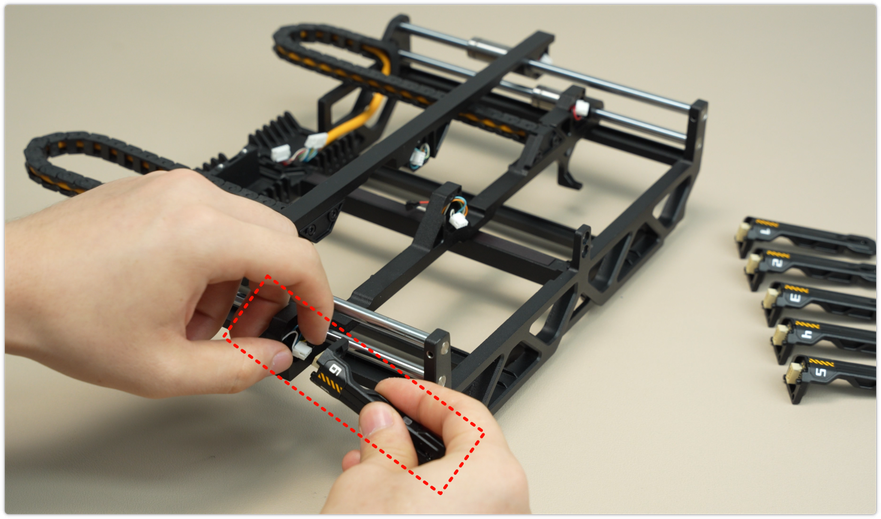

- Sacá el Vortek dock assembly: Guía para cambiar el Induction Hotend Dock Assembly en la H2C.

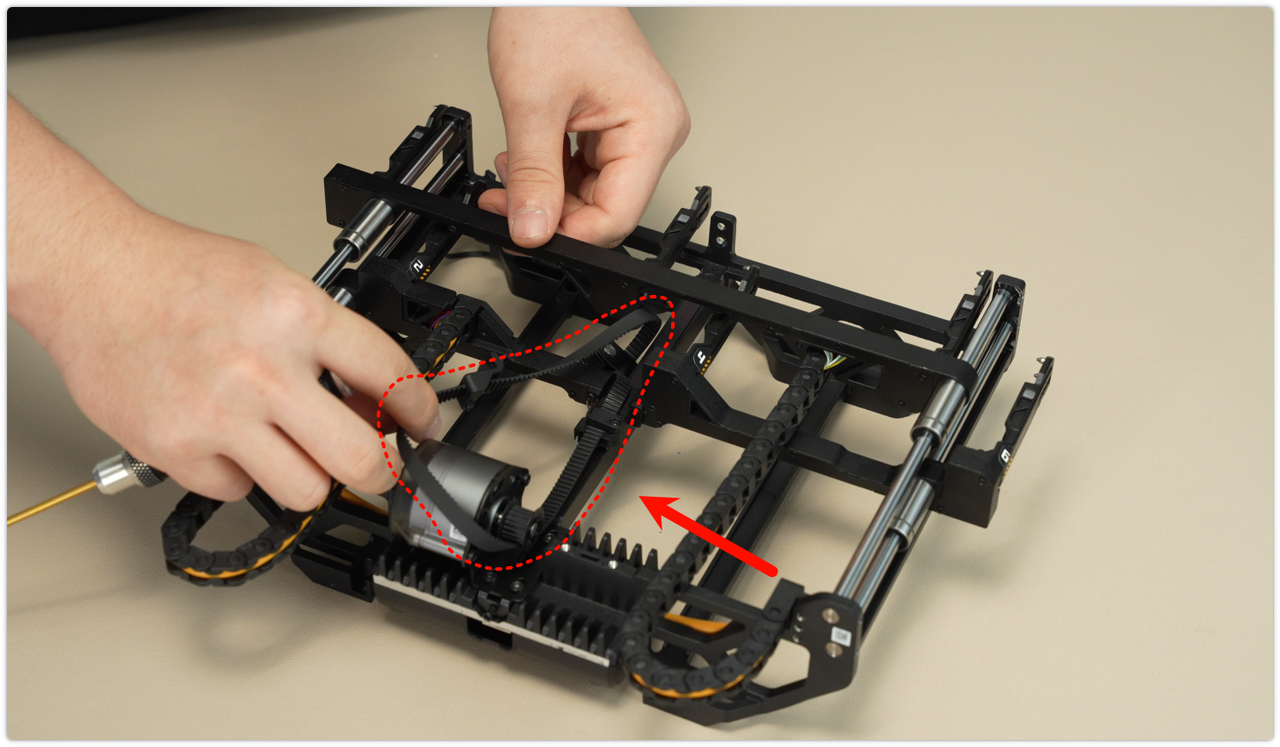

- Sacá la correa (Vortek rack belt assembly): Guía para cambiar el Induction Hotend Rack Belt Assembly en la H2C.

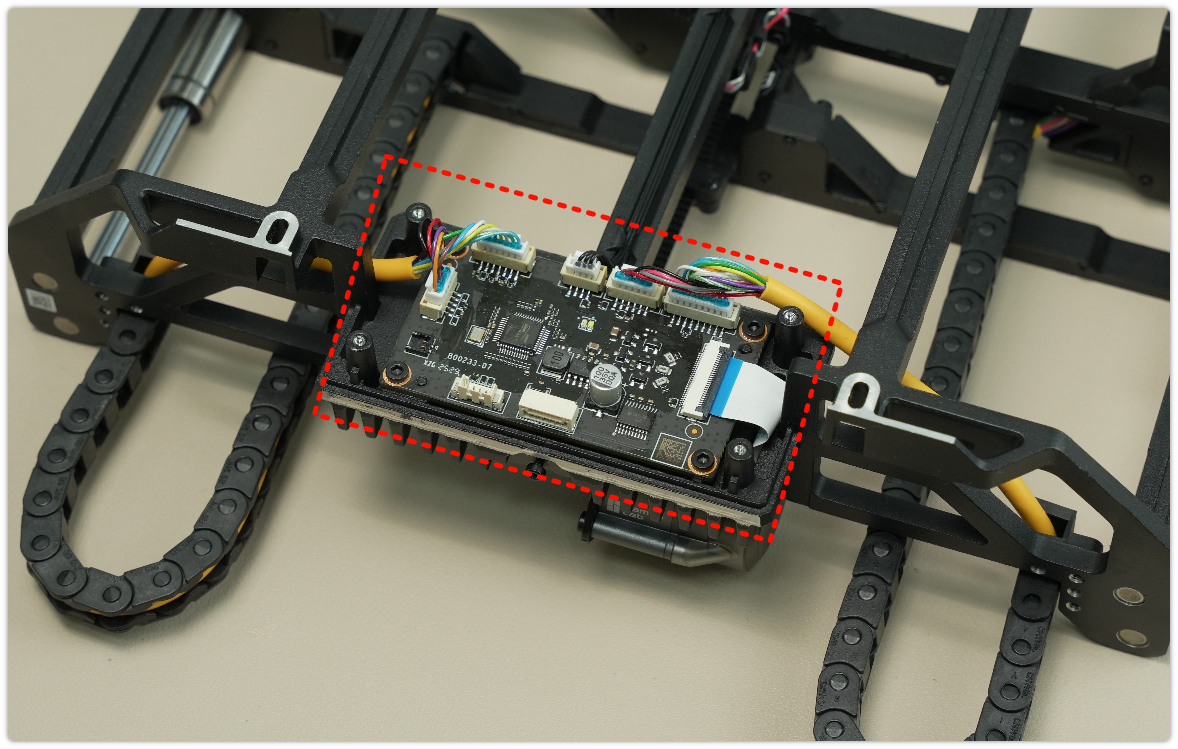

- Sacá la placa de control (Vortek rack control board): Guía para cambiar la Induction Hotend Rack Control Board en la H2C.

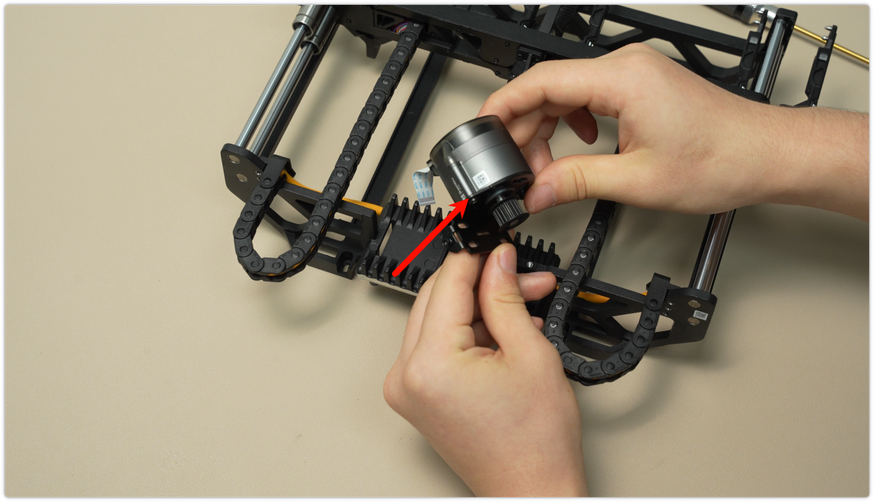

- Sacá el motor del marco (Vortek frame motor): Guía para cambiar el Induction Hotend Rack Motor en la H2C.
Cómo instalar el marco Vortek nuevo

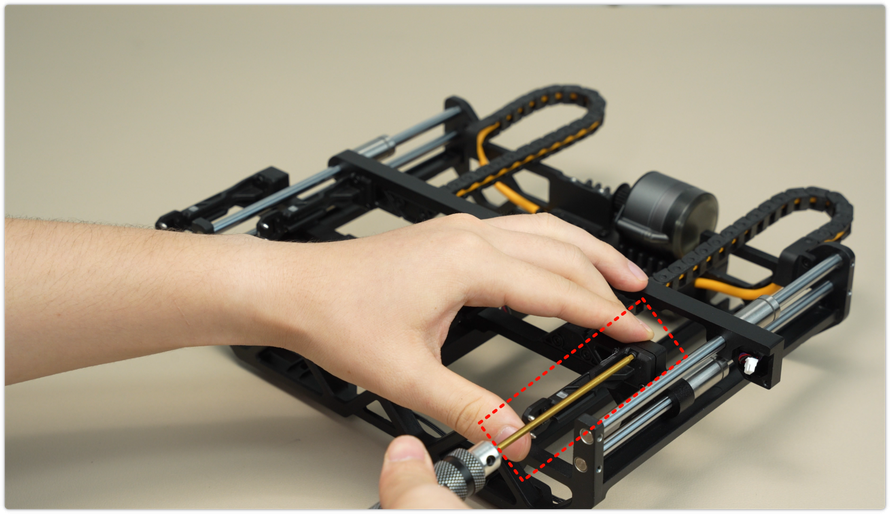

1. Instalá los accesorios en el marco Vortek nuevo
Mirando la wiki, instalá estas partes en el exchanger Vortek:
- Instalá el soporte Vortek: Guía para cambiar el Induction Hotend Dock Assembly en la H2C.
- Instalá la correa Vortek: Guía para cambiar el Induction Hotend Rack Belt Assembly en la H2C.
- Instalá la placa de control Vortek: Guía para cambiar la Induction Hotend Rack Control Board en la H2C.
- Instalá el motor del marco Vortek: Guía para cambiar el Induction Hotend Rack Motor en la H2C.
2. Colocá el Induction Hotend Rack Assembly en la H2C
Para el paso a paso detallado, fijate en la wiki: Guía para cambiar el Induction Hotend Rack Assembly en la H2C.
3. Instalá el Vortek Latch Actuator
No aprietes de más los tornillos, porque podés tensar mucho los cables y tirar errores de comunicación.
Para el paso a paso, mirá la wiki: Guía para cambiar el Induction Hotend Latch Actuator en la H2C.
Calibración del Vortek Frame Assembly
Una vez que termines de armar el marco Vortek, tenés que hacer una calibración para que todo funcione con precisión. Seguí estos pasos:
En la pantalla de la impresora, tocá el botón de configuración en la barra de la izquierda. Entrá en la interfaz de "calibration" y elegí "Induction hotend frame assembly initialization".
Tocá el botón "Start" y el exchanger Vortek...
Fuente: Adaptado al español desde el wiki oficial (licencia CC BY-SA). Revisión técnica por equipo Breva.
