Este artículo te va a dar una guía detallada con el paso a paso y las consideraciones importantes para cambiar la placa de conexión del extruder en tu H2C.
Placa de conexión del extruder

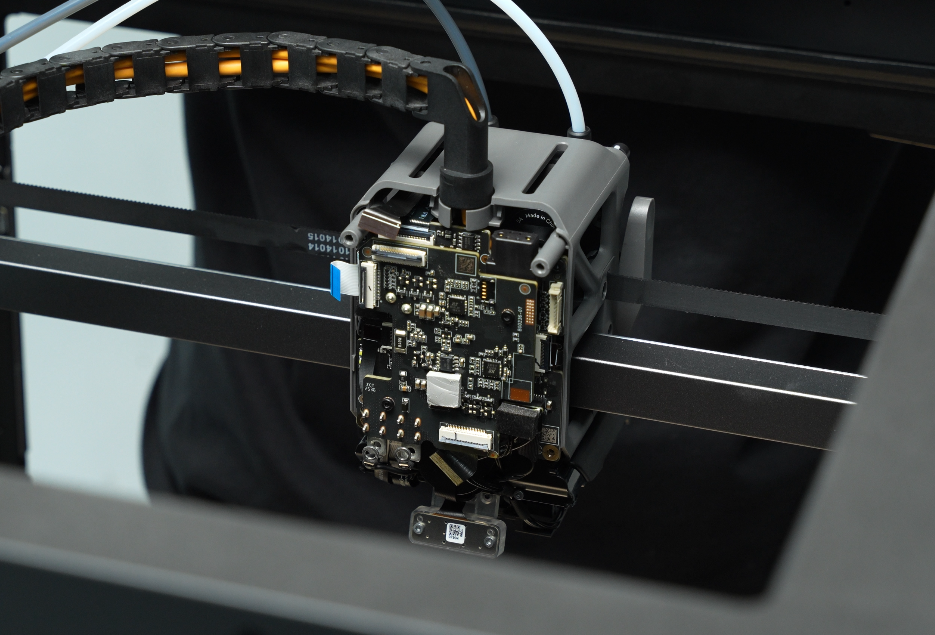

La placa de conexión del extruder está en la parte de atrás del cabezal y va conectada a la placa TH con un cable FPC.

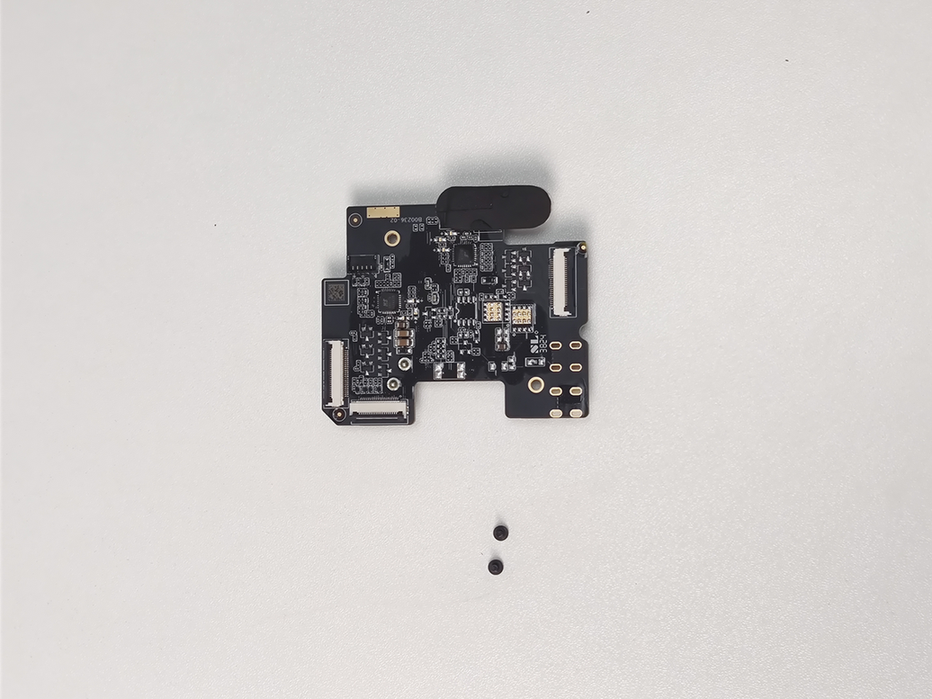

Los accesorios que vienen con la placa de conexión del extruder son estos:
- Placa de conexión del extruder * 1
- Tornillos M1.6x4 - para fijar la placa de conexión del extruder * 2
- Pad de silicona térmica * 1
Herramientas y materiales necesarios
- Nueva placa de conexión del extruder
- Llave Allen H2.0
- Llave Allen H1.5
Advertencia de seguridad
Es fundamental que apagues la impresora antes de hacer cualquier trabajo de mantenimiento, sobre todo si vas a tocar la electrónica o los cables del cabezal. Hacer esto con la impresora prendida te puede armar un cortocircuito, quemar todo y ser un peligro.
Durante el mantenimiento o si estás arreglando algo, capaz tengas que desarmar piezas, incluyendo el hotend. Esto deja a la vista cables y componentes eléctricos que pueden hacer corto si se tocan entre sí, con algún metal o con otra placa mientras la máquina está prendida. Te puede arruinar la electrónica de la impresora y traerte más dolores de cabeza.
Por eso, acordate siempre de apagar la impresora y desenchufarla antes de meter mano. Así evitás cortocircuitos o dañar las placas, y hacés el mantenimiento de forma segura. Si tenés dudas con esta guía, abrí un ticket en nuestra página de Soporte y te damos una mano lo antes posible.
Retirar la placa de conexión del extruder vieja
Paso 1: Sacar el ventilador de capa y el conducto
Podés mirar la Guía de reemplazo del ventilador de capa de la H2C o el video de abajo (los primeros 1 minuto 40 segundos) para sacar el ventilador y su conducto.
Paso 2: Sacar la placa de conexión del extruder

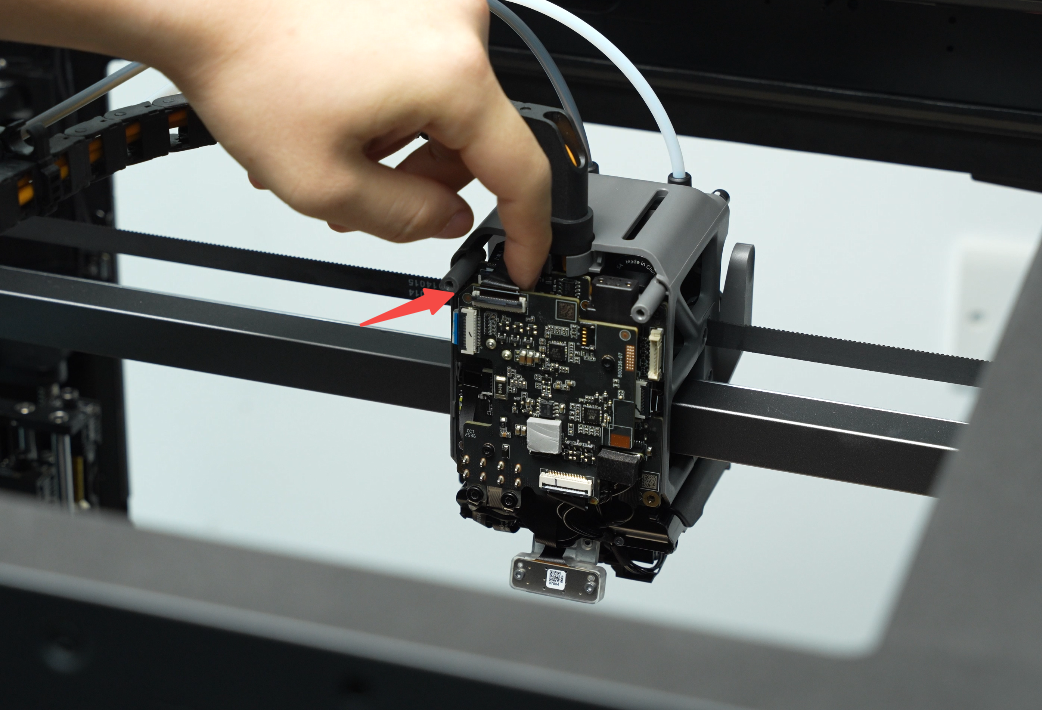

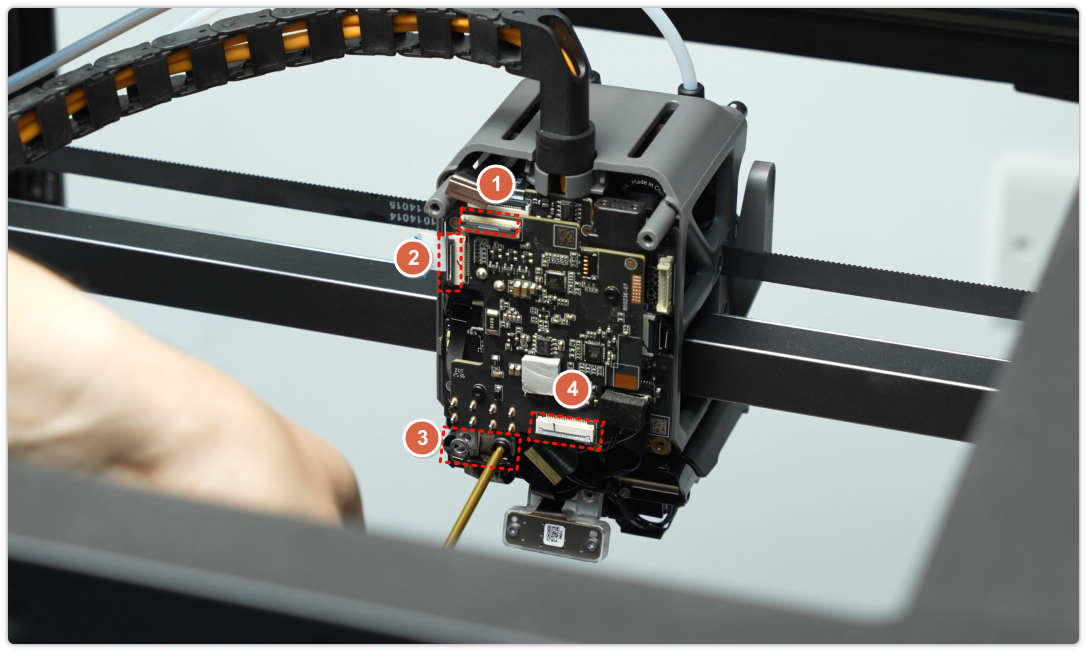

Desconectá el enchufe FPC del motor de conmutación 2004 (#1), el de la placa TH (#2) y el del motor de elevación 2004 (#3) de la placa de interfaz, en ese orden.
- 1 - Motor de conmutación 2004
- 2 - Cableado de la placa TH
- 3 - Cable de alimentación del ensamblaje del hotend de inducción
- 4 - Motor de elevación 2004

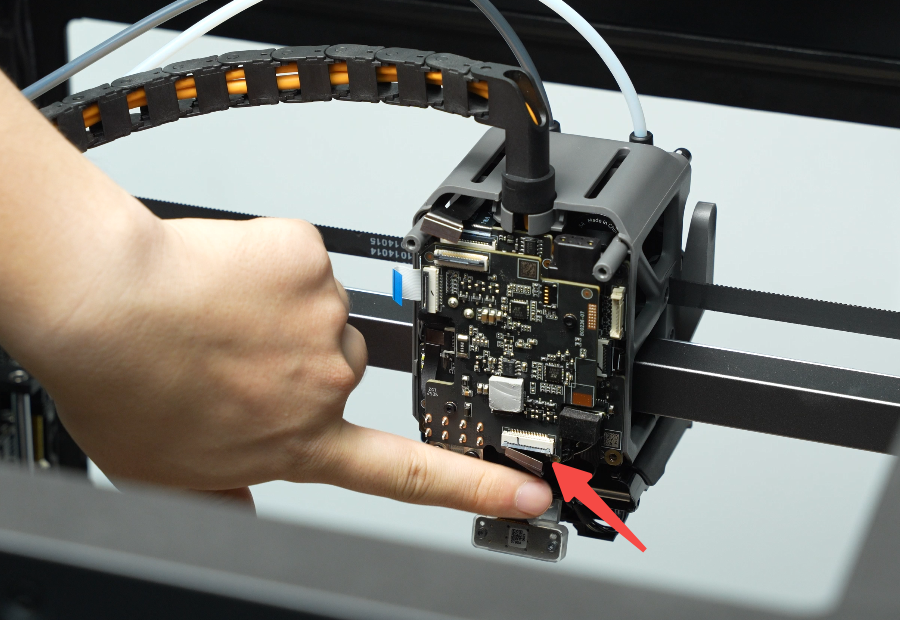

Nota: Los enchufes tienen trabas. Asegurate de soltarlas antes de desconectar el cable FPC.
Posición 1:
Posición 2:
Posición 3:

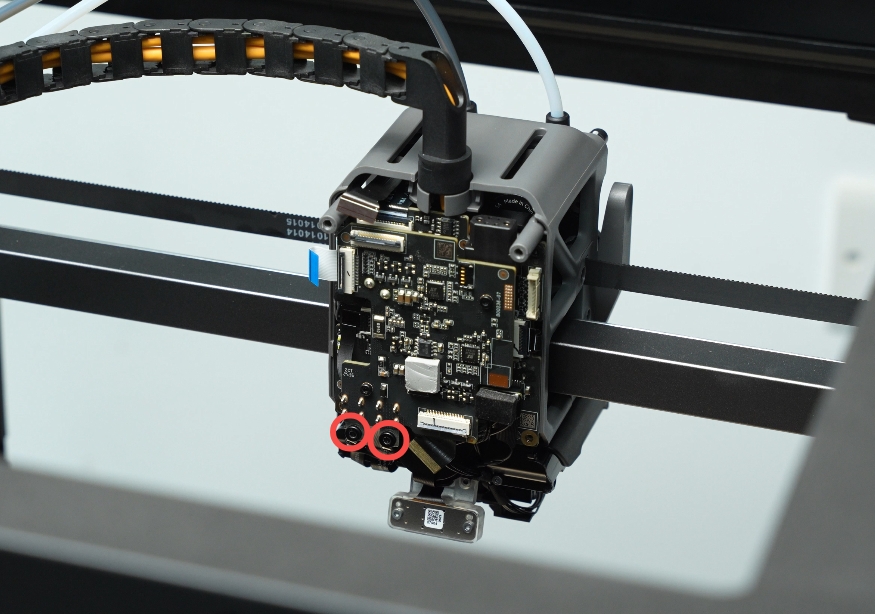

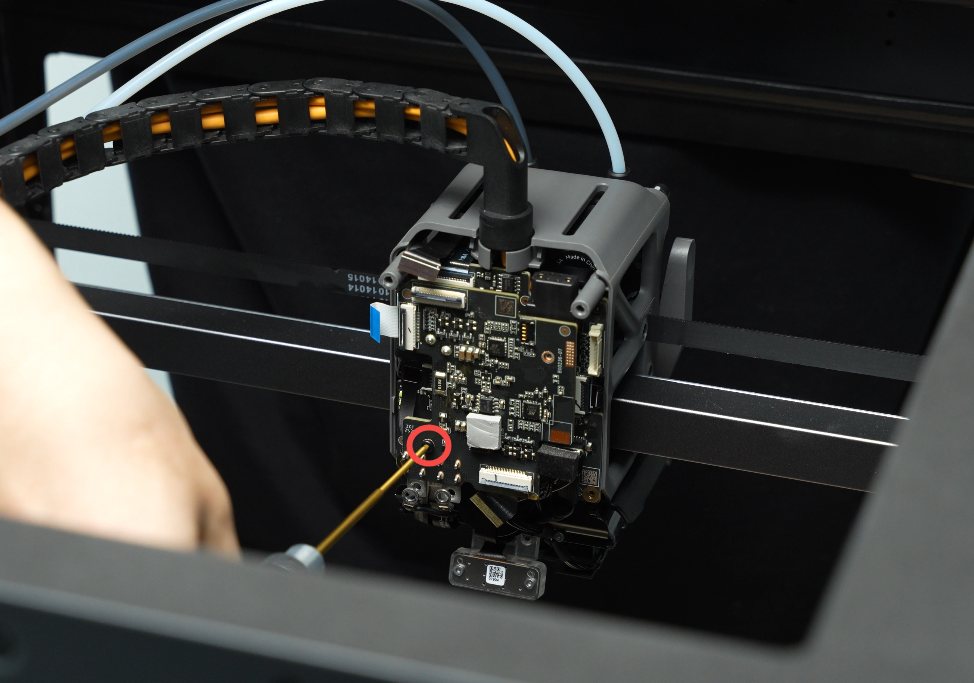

Después de desconectar todo uno por uno, usá una llave Allen H1.5 para sacar los dos tornillos y soltar el cable de alimentación del elemento calefactor.

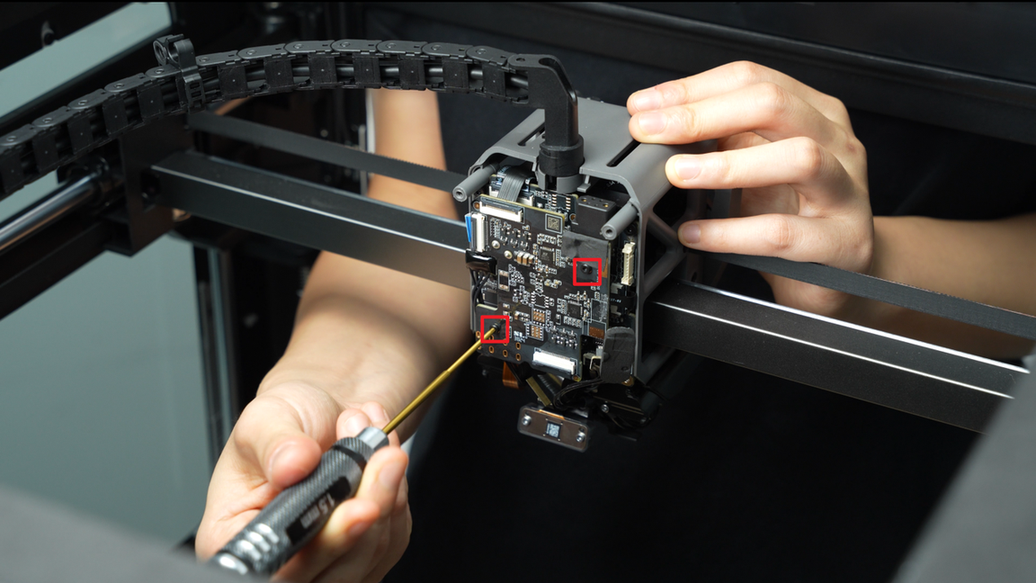

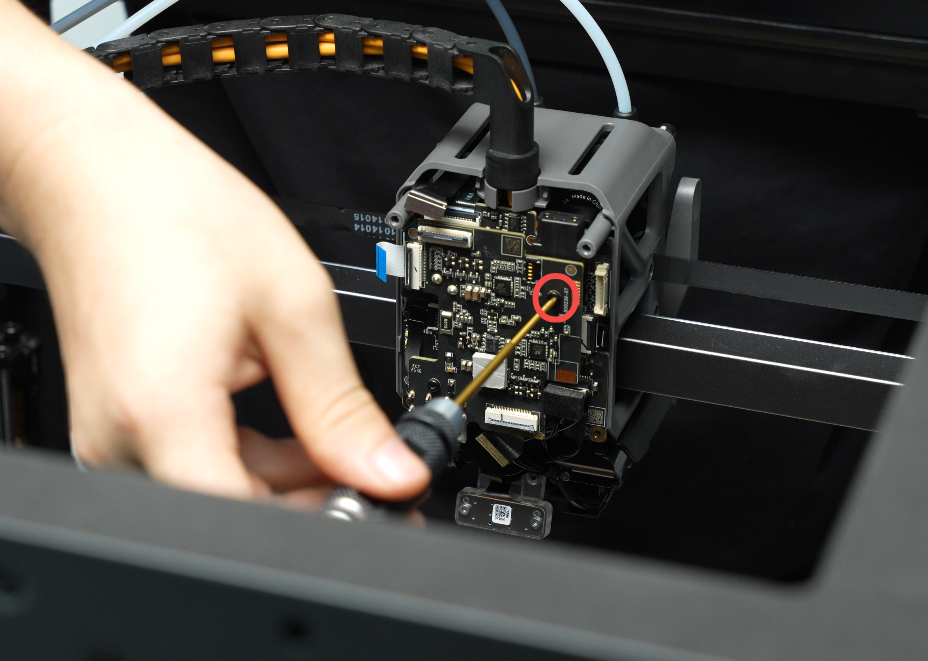

Sacá los dos tornillos que fijan la placa de conexión del extruder (M1.6x4).

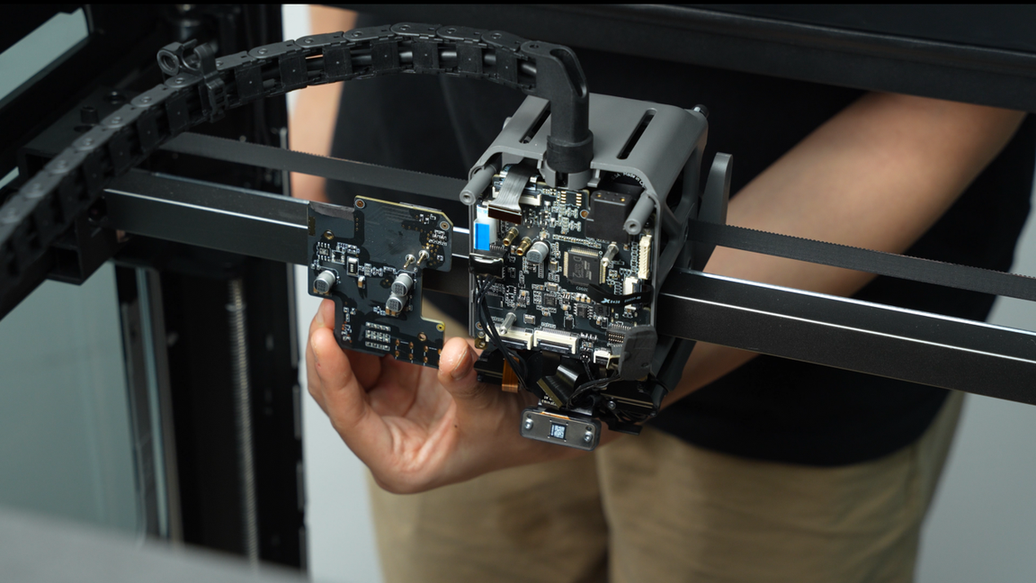

Move un poquito la placa de conexión del extruder cerca del switch del enchufe del motor 2004 y sacala con cuidado.
Instalar la nueva placa de conexión del extruder
Paso 1: Instalar la placa de conexión del extruder

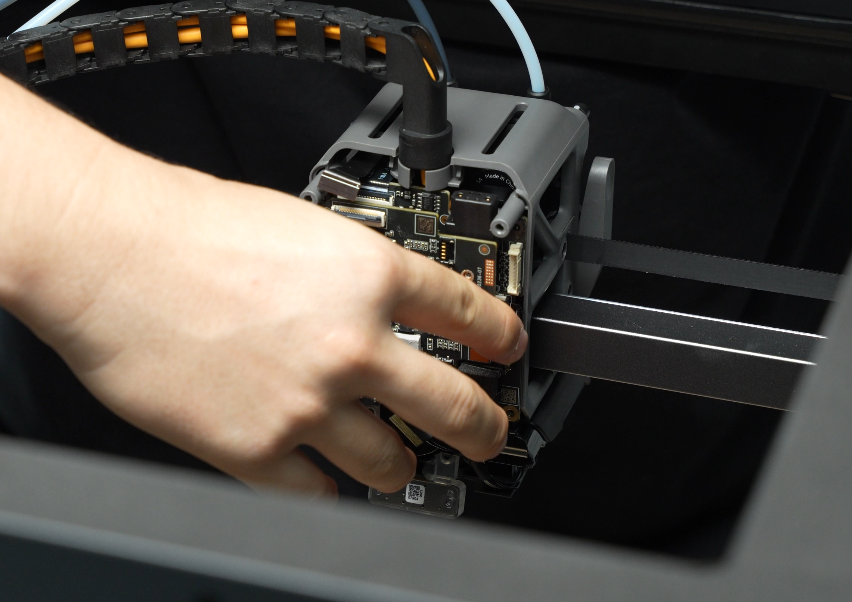

Alineá los pines de la placa de conexión del extruder con las ranuras de la placa TH y calzala en su lugar.
Ajustá los dos tornillos de fijación (M1.6x4) con la llave Allen H1.5.

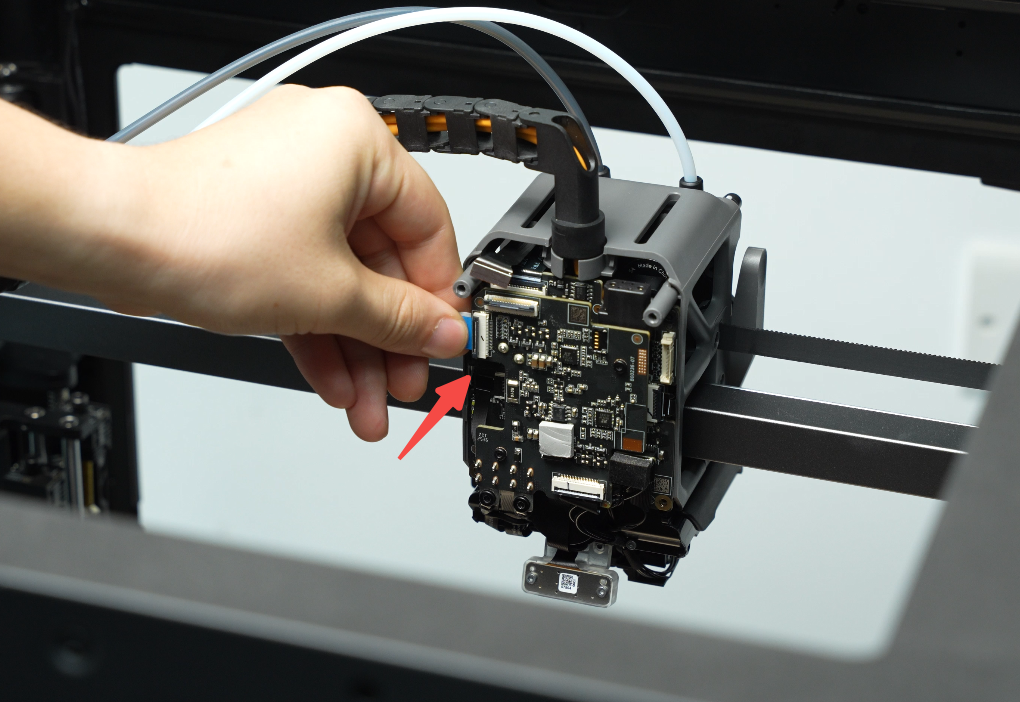

Todos los enchufes tienen trabas. Meté cada cable plano en su conector de la placa de conexión del extruder y bajá las trabas cuando los cables estén bien adentro.
- 1 - Conmutación del motor 2004
- 2 - Cableado de la placa TH
- 3 - Cable de alimentación del ensamblaje de calentamiento por inducción
- 4 - Motor de elevación 2004
Paso 2: Instalar el ventilador de capa y el conducto
Podés fijarte en los pasos de instalación de esta Wiki para armar el ventilador de capa y su conducto: Guía de reemplazo del ventilador de capa de la H2C.
Verificar el funcionamiento
Enchufá la fuente, prendé la impresora, mandá a imprimir algo y fijate si termina bien el trabajo.
Si tenés algún drama, primero revisá todos los pasos y conexiones, y probá de nuevo. Si sigue fallando, contactate con el soporte técnico de Bambu Lab para que te den una mano.
Tornillos necesarios
Tipos y cantidad de tornillos que necesitás para cambiar la placa de conexión del extruder, la placa TH o el cable FPC de la H2C (guardá bien los tornillos que sacás para no perderlos):
Especificación del tornillo: BT3x8
Uso: Sirve para fijar el conducto del ventilador de capa
Cantidad de tornillos: 4
Diagrama de ubicación:
Especificación del tornillo: BT3x20
Uso: Sirve para fijar los ventiladores de capa
Cantidad de tornillos: 2
Diagrama de ubicación:
Especificación del tornillo: BT2.6x8
Uso: Sirve para fijar los ventiladores de capa
Cantidad de tornillos: 2
Diagrama de ubicación:
Especificación del tornillo: M1.6x4
Uso: Sirve para fijar la placa de conexión del extruder
Galería de referencia
