Este artículo te da una guía detallada paso a paso y las consideraciones importantes para cambiar la placa de control del rack de hotend por inducción en tu H2C.

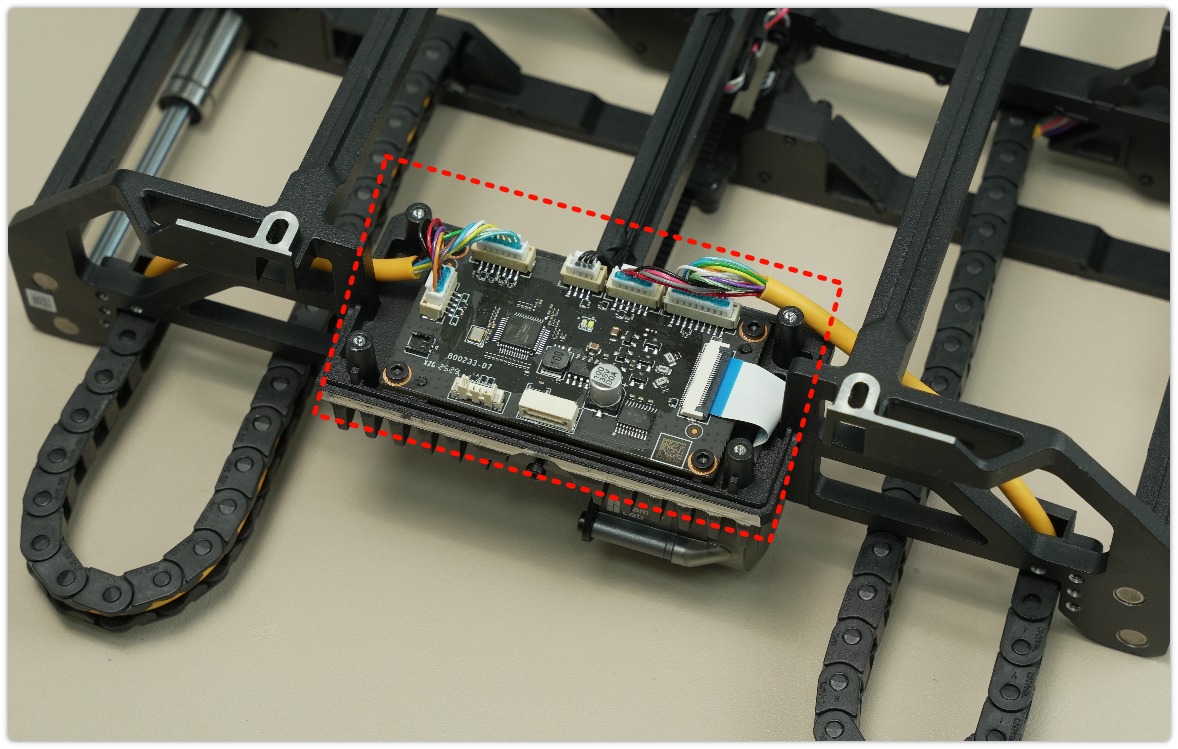

Placa de control del rack de hotend Vortek de la H2C
La placa de control del rack de hotend por inducción es el corazón del sistema Vortek, encargada de centralizar el control de movimiento y devolver el estado con alta precisión. Integra un circuito que maneja el motor del rack con exactitud, permitiendo agarrar y dejar el hotend automáticamente. Además, procesa las señales que mandan la unidad de acople del hotend y el sensor Hall de homing para asegurar que el hotend quede bien posicionado y que el rack se calibre perfecto.
Cuándo usar esta guía
- La placa de control está dañada.
- El soporte técnico de Bambu Lab te recomendó cambiarla.
Herramientas y materiales necesarios
- Destornillador Allen H2.0
- Destornillador Allen H1.5
Advertencia de seguridad
Es clave apagar la impresora antes de arrancar con cualquier mantenimiento, sobre todo si vas a tocar la electrónica o los cables del cabezal. Hacer esto con la máquina prendida puede provocar un cortocircuito, quemar componentes y ser un peligro para vos.
Mientras revisás o arreglás la máquina, capaz tengas que desarmar partes, incluyendo el hotend. Esto deja los cables y la electrónica pelados, y si se tocan entre sí, rozan el metal u otros componentes con la impresora prendida, vas a hacer un corto. Esto te puede quemar la placa y traerte más dolores de cabeza.
Por eso, acordate siempre de apagar la impresora y desenchufarla antes de meter mano. Así evitás cortos y cuidás la placa, laburando seguro y bien. Si te queda alguna duda o no te animás con algún paso de esta guía, abrí un ticket en nuestra página de soporte; te vamos a contestar al toque para darte una mano.
Guía en video
(Video no incluido)
Cómo sacar la placa de control vieja del rack de hotend por inducción
Paso 1: Sacar el actuador del seguro del hotend por inducción

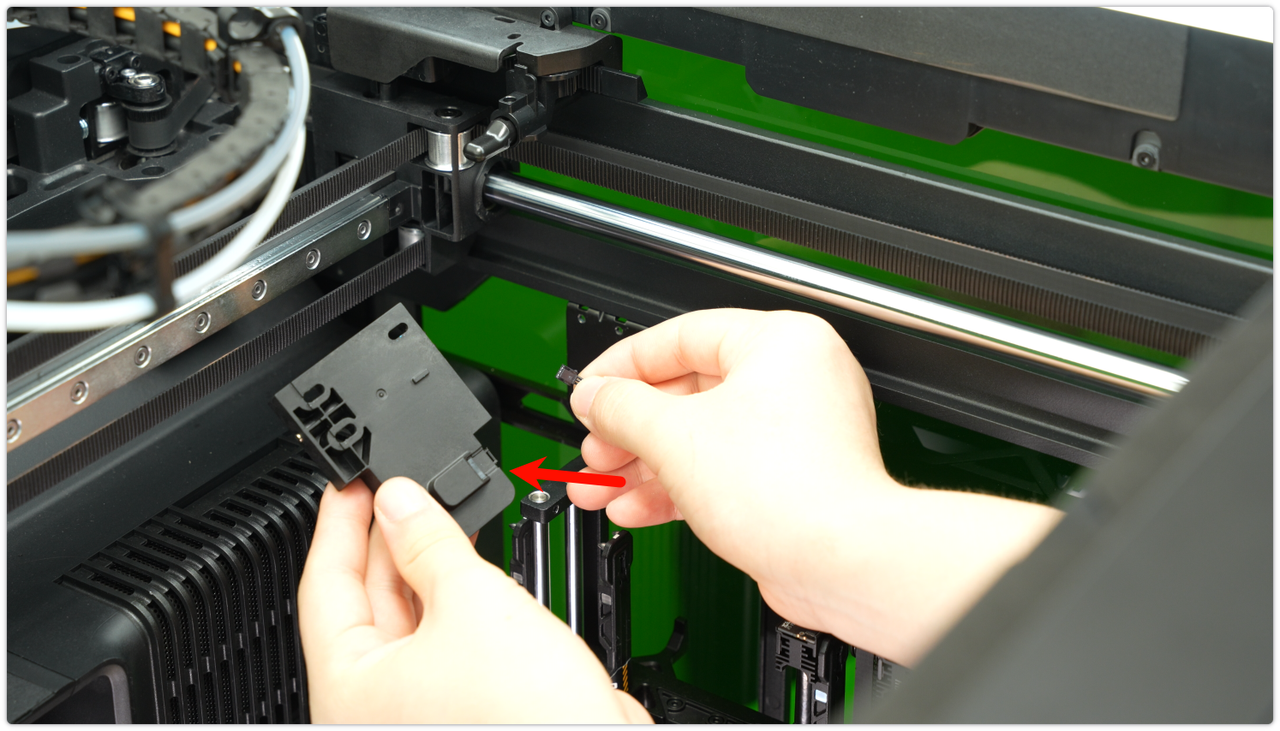

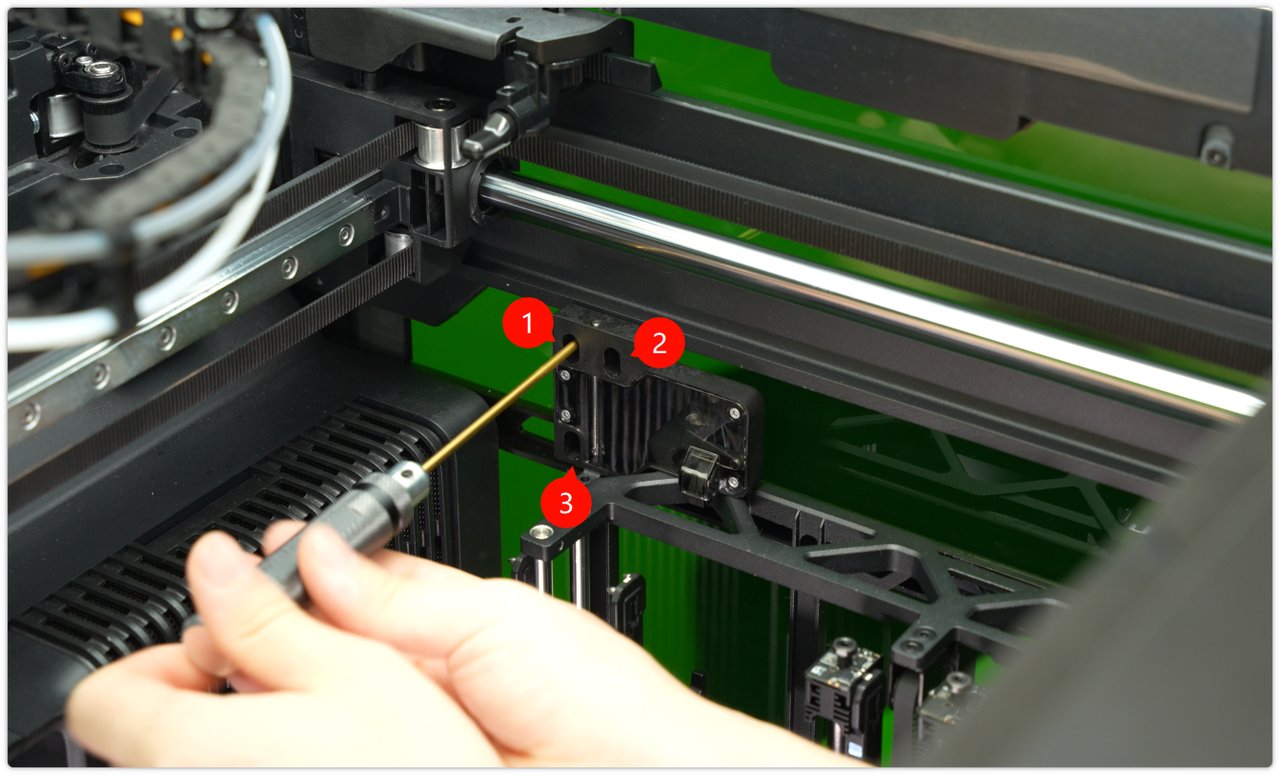

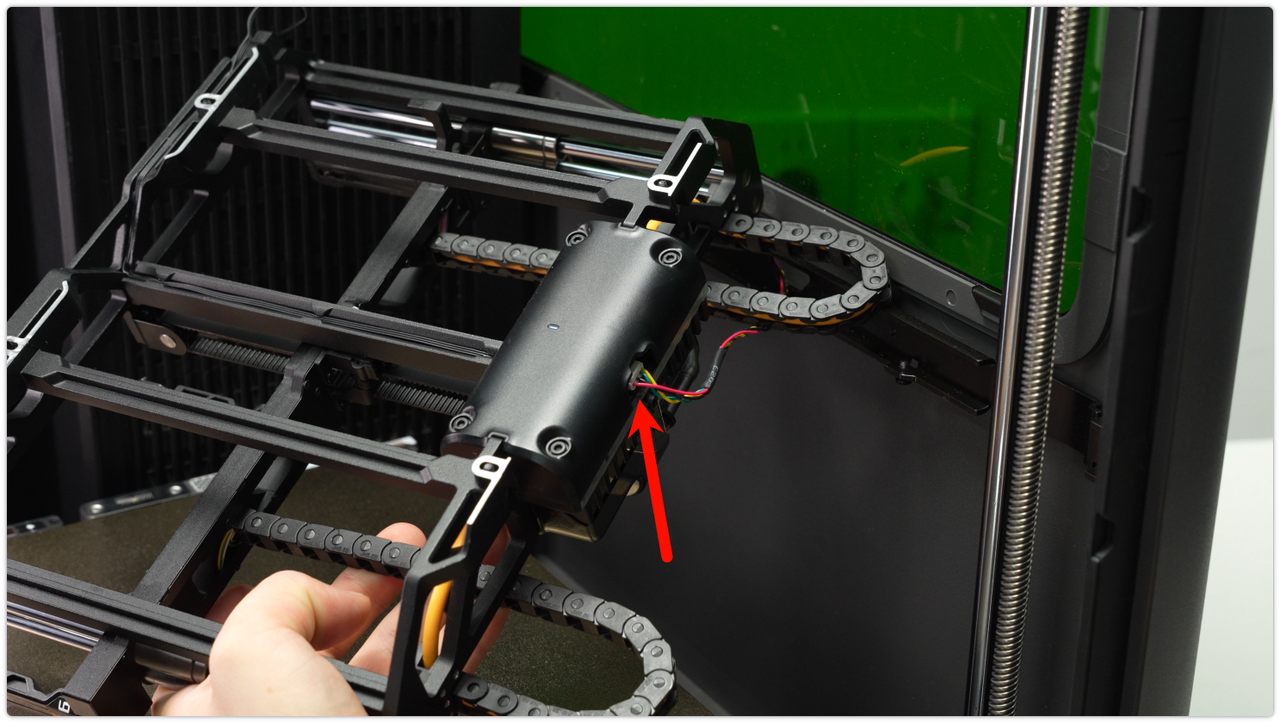

Desconectá el cable que va al actuador del seguro del hotend. Después, usá un destornillador 2.0 para sacar los tres tornillos que lo agarran y retirá la pieza.
Para ver el detalle de cómo cambiarlo, fijate en la wiki: Guía de reemplazo del actuador del seguro del hotend por inducción.

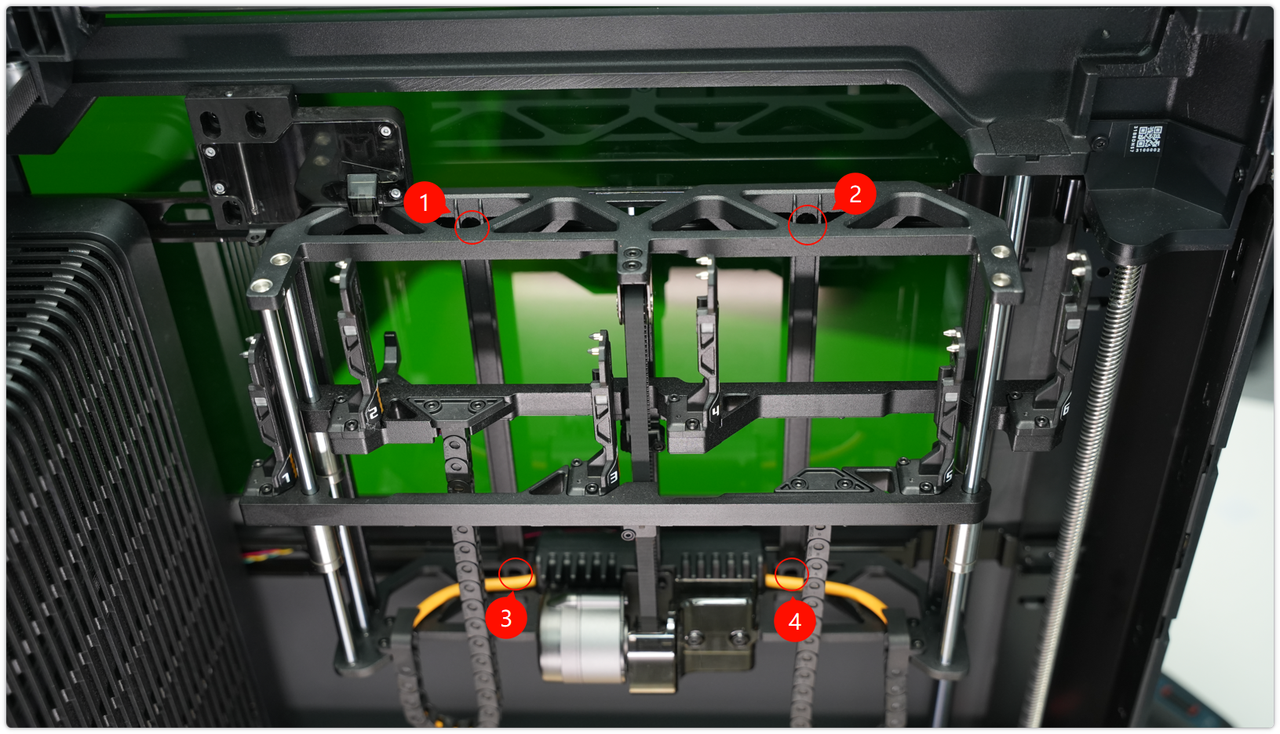

Paso 2: Sacar el rack completo del hotend por inducción
Para más detalles, mirate la wiki: Guía de reemplazo del rack completo del hotend por inducción.
Paso 3: Retirar la placa de control del rack de hotend por inducción

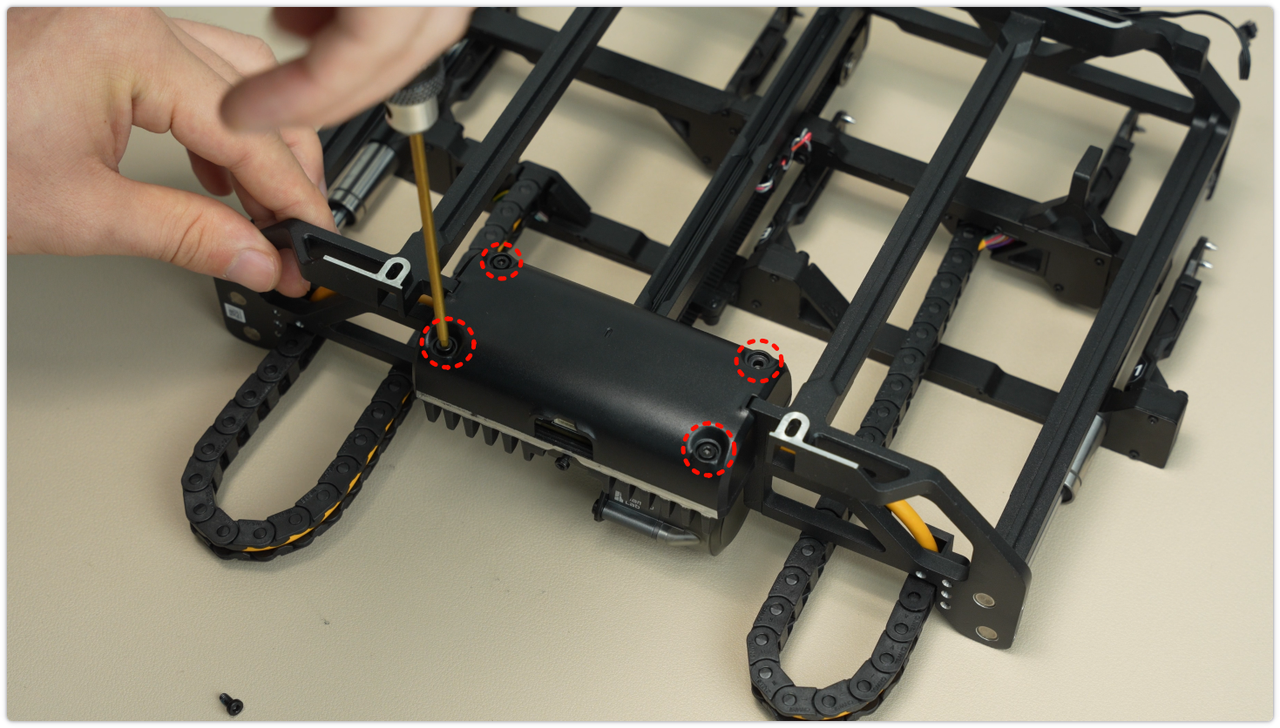

Con un destornillador 2.0, sacá los cuatro tornillos que sujetan la tapita de la placa y quitala.

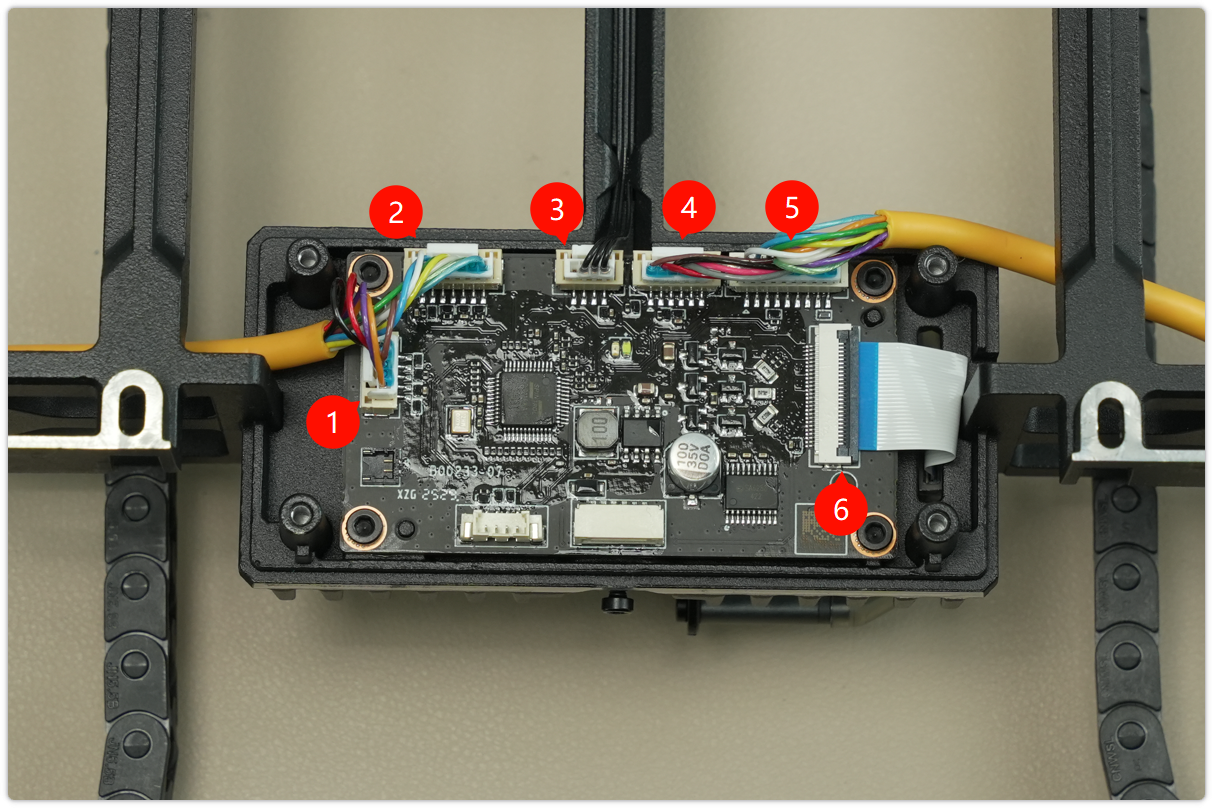

Desenchufá todos los conectores de la placa.
- Conectores 1 y 2: Van a los módulos de soporte de hotend 1, 3 y 5. Sirven para saber si el hotend calzó bien.
- Conector 3: Va al actuador del seguro del hotend. Lee la posición de la varilla de empuje.
- Conectores 4 y 5: Van a los módulos de soporte de hotend 2, 4 y 6. También chequean que el hotend esté bien puesto. (El conector 4 además avisa si el cabezal volvió al centro).
- Conector 6: Motor del cabezal.

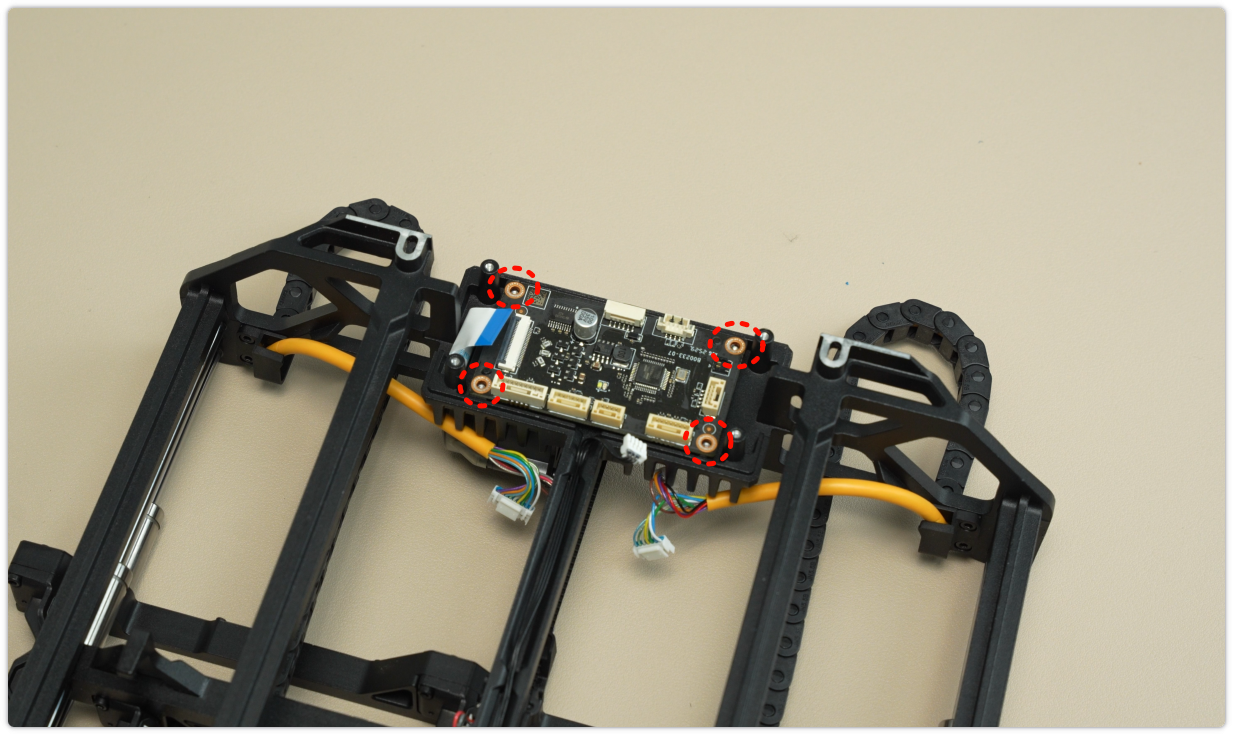

Usá una llave Allen H2.0 para aflojar los cuatro tornillos que sostienen la placa y sacala con cuidado.
Cómo instalar la nueva placa de control del rack de hotend
Paso 1: Colocar la placa nueva

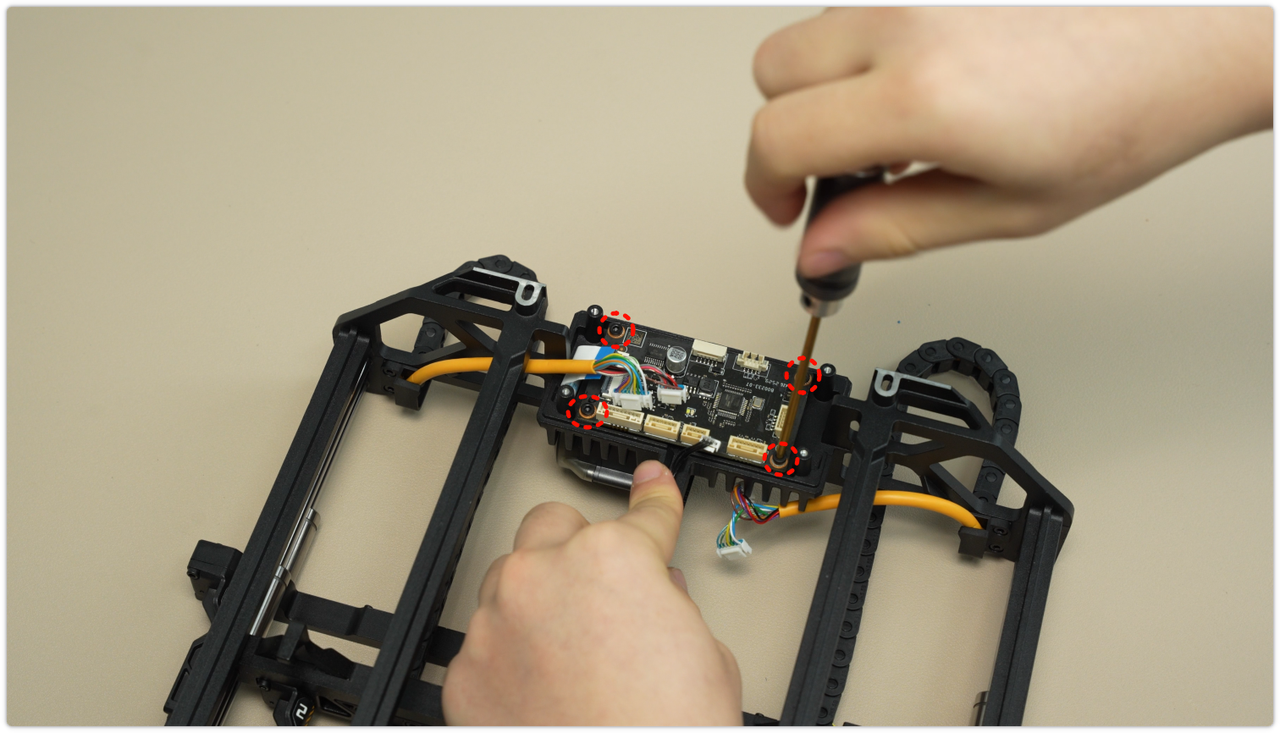

Poné la placa nueva en su lugar y ajustá los cuatro tornillos con el destornillador H2.0.
Enchufá los cables a la placa en este orden.
- Conectores 1 y 2: Van a los módulos de soporte 1, 3 y 5. Detectan si el hotend encastró bien.
- Conector 3: Va al actuador del seguro. Chequea dónde está la varilla de empuje.
- Conectores 4 y 5: Van a los módulos 2, 4 y 6. Leen si el hotend quedó bien calzado. (El 4 también avisa cuando el cabezal vuelve al centro).
- Conector 6: Motor del cabezal.

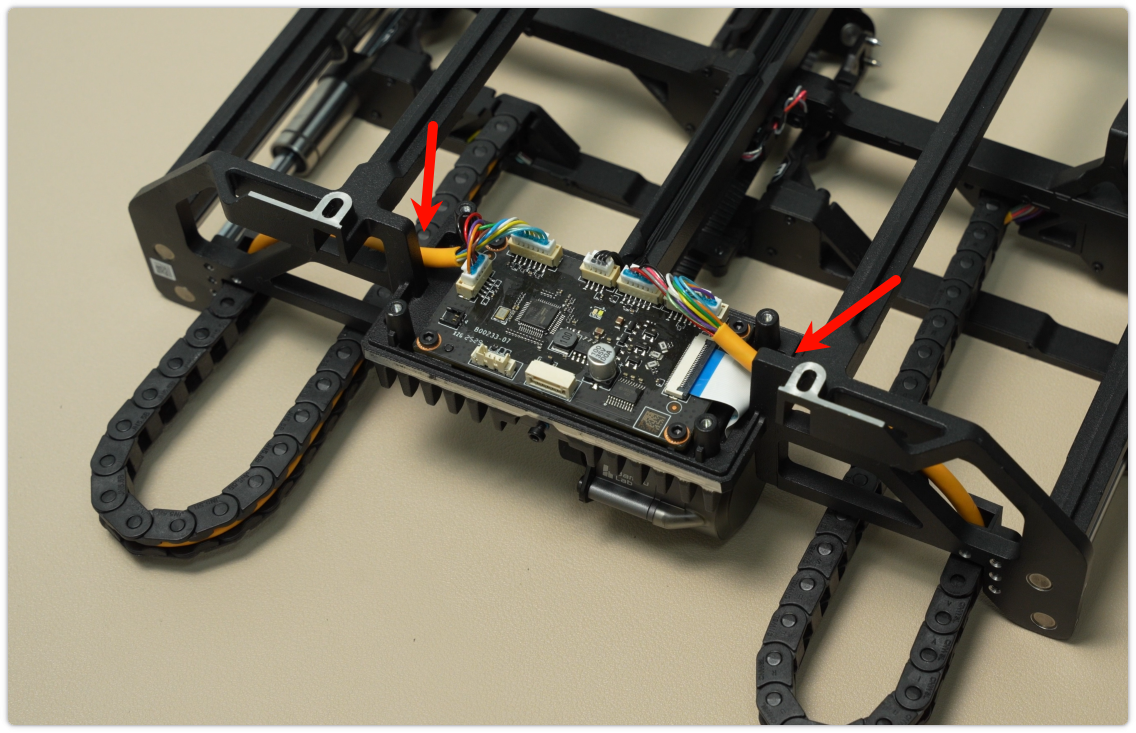

Una vez que enchufaste todo, fijate de pasar el cable amarillo por la ranura que le corresponde.
Usá el destornillador H2.0 para poner los cuatro tornillos y fijar la tapita protectora de la placa.
Paso 2: Instalar el Induct...
Fuente: Adaptado al español desde el wiki oficial (licencia CC BY-SA). Revisión técnica por equipo Breva.
