Este artículo te va a dar una guía detallada paso a paso y las consideraciones importantes para reemplazar la traba de inducción del hotend en tu H2C.

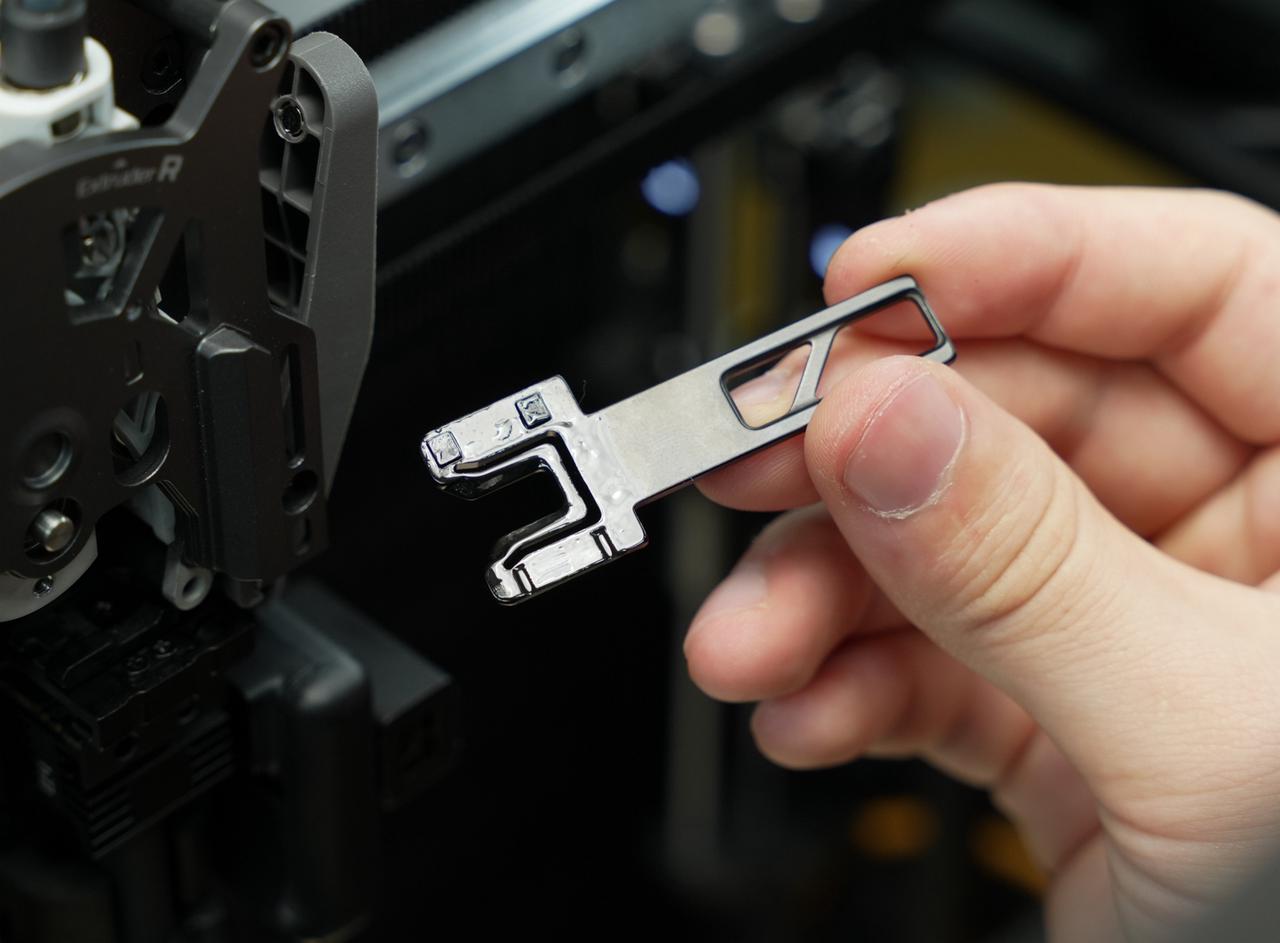

Traba de inducción del hotend de la H2C
La traba de inducción del hotend permite bloquear y desbloquear rápidamente el conjunto del hotend. Integra imanes en miniatura que trabajan con el sensor Hall en el módulo de calentamiento, permitiendo que la impresora detecte automáticamente si el hotend está trabado o suelto.
Cuándo usar esta guía
- Traba de inducción del hotend dañada
- Desgaste de la traba de inducción del hotend
Herramientas y materiales necesarios
- Nueva traba de inducción del hotend
- Aceite lubricante
- Llave Allen H2.0
Advertencia de seguridad
Es fundamental apagar la impresora antes de hacer cualquier trabajo de mantenimiento, incluyendo meter mano en la electrónica y los cables del cabezal. Si hacés estas tareas con la impresora prendida, podés provocar un cortocircuito, dañando la electrónica y corriendo riesgos de seguridad.
Durante el mantenimiento, puede que necesites desarmar partes, incluyendo el hotend. Esto deja expuestos cables y componentes que podrían hacer corto si se tocan entre sí, con otro metal o con componentes electrónicos mientras la máquina está prendida. Esto puede arruinar la electrónica y traer más problemas.
Por eso, acordate siempre de apagar la impresora y desenchufarla antes de arrancar. Así evitás cortos o daños, asegurando un mantenimiento seguro y efectivo. Si tenés dudas o consultas sobre cómo seguir esta guía, abrí un ticket nuevo en nuestra página de soporte y vamos a hacer lo posible por responderte rápido y darte una mano.
Guía en video
Sacando la traba de inducción del hotend vieja

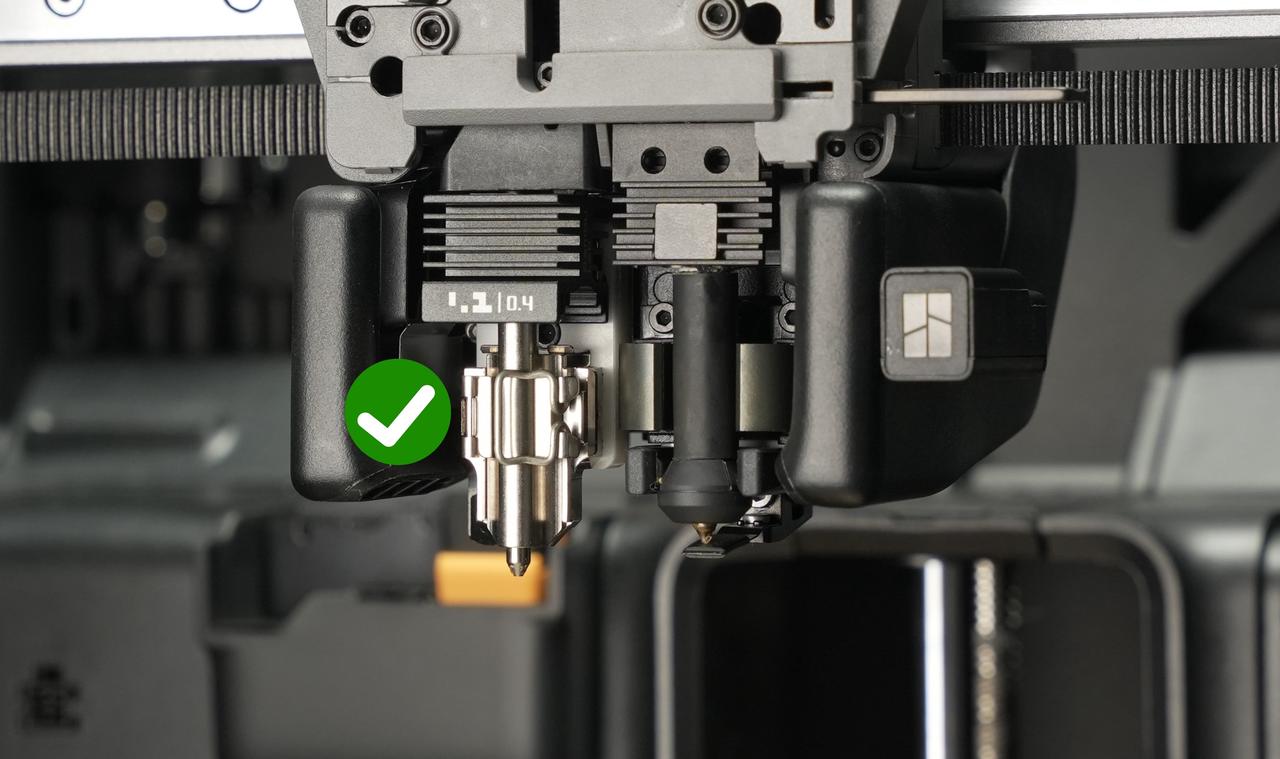

Paso 1: Retirar el hotend
Nozzle izquierdo: Sacá la funda de silicona, abrí el clip de fijación y retirá el conjunto del nozzle izquierdo.

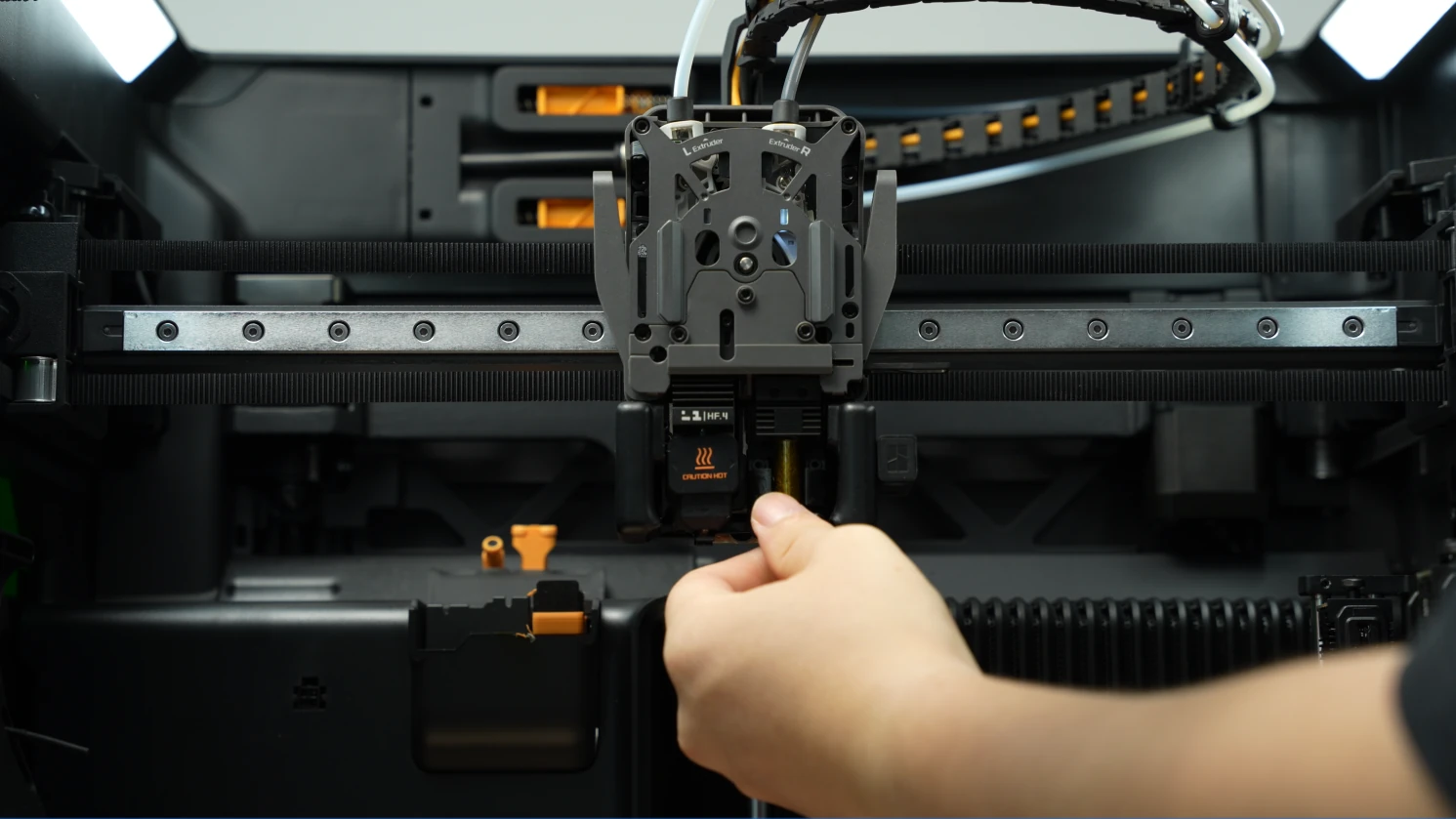

Nozzle derecho: Tirá de la manija del nozzle hacia la derecha para destrabarlo y sacar el conjunto del nozzle derecho.
Paso 2: Retirar la guía de la cubierta frontal del extruder
Empujá con los dedos el conector negro del nozzle hacia arriba desde abajo mientras presionás suavemente la manija del cortador izquierdo para soltarlo de la ranura cerca del tornillo del cortador.
Para ver el detalle de los pasos de reemplazo, fijate en la wiki: Pasos para el reemplazo de la guía de filamento del extruder de la H2C.
Paso 3: Retirar la traba de inducción del hotend
Tirá de la traba hacia la derecha hasta que salga del todo.
Instalando una nueva traba de inducción del hotend
Paso 1: Ponerle lubricante a la traba nueva

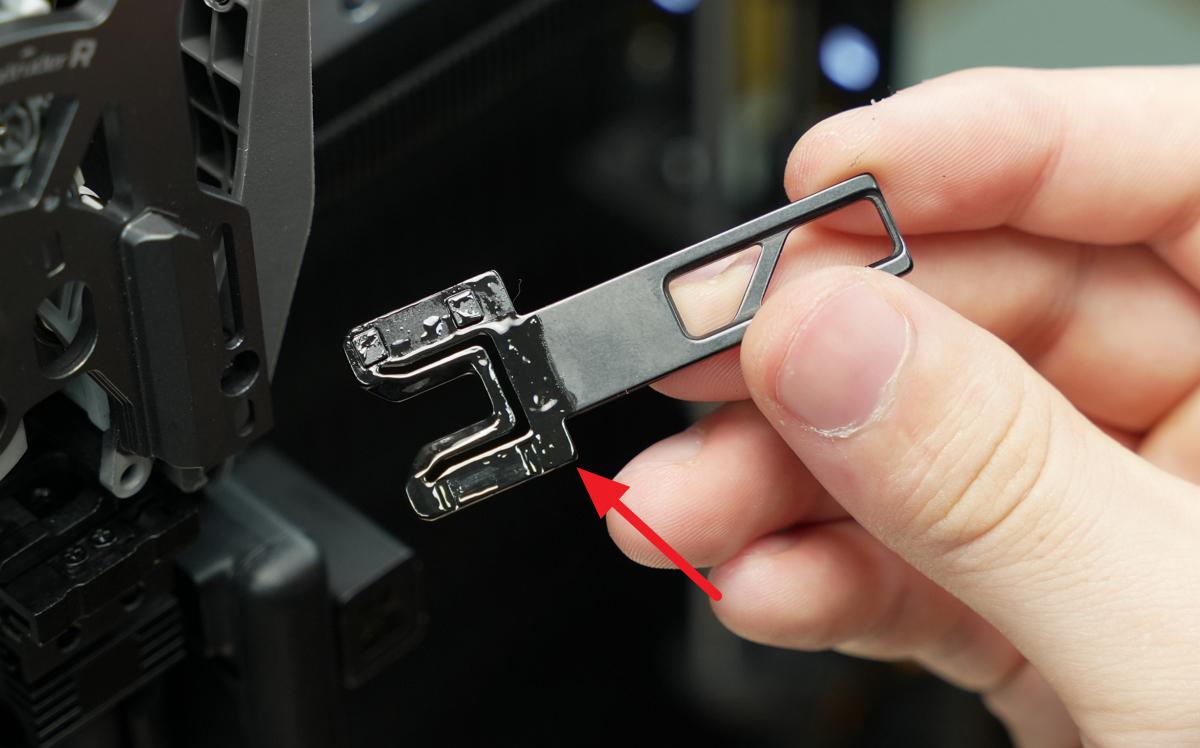

Como se ve en la foto, ponele lubricante en ambos lados de la ranura de deslizamiento de la traba de inducción del hotend nueva.
Paso 2: Instalar la traba nueva

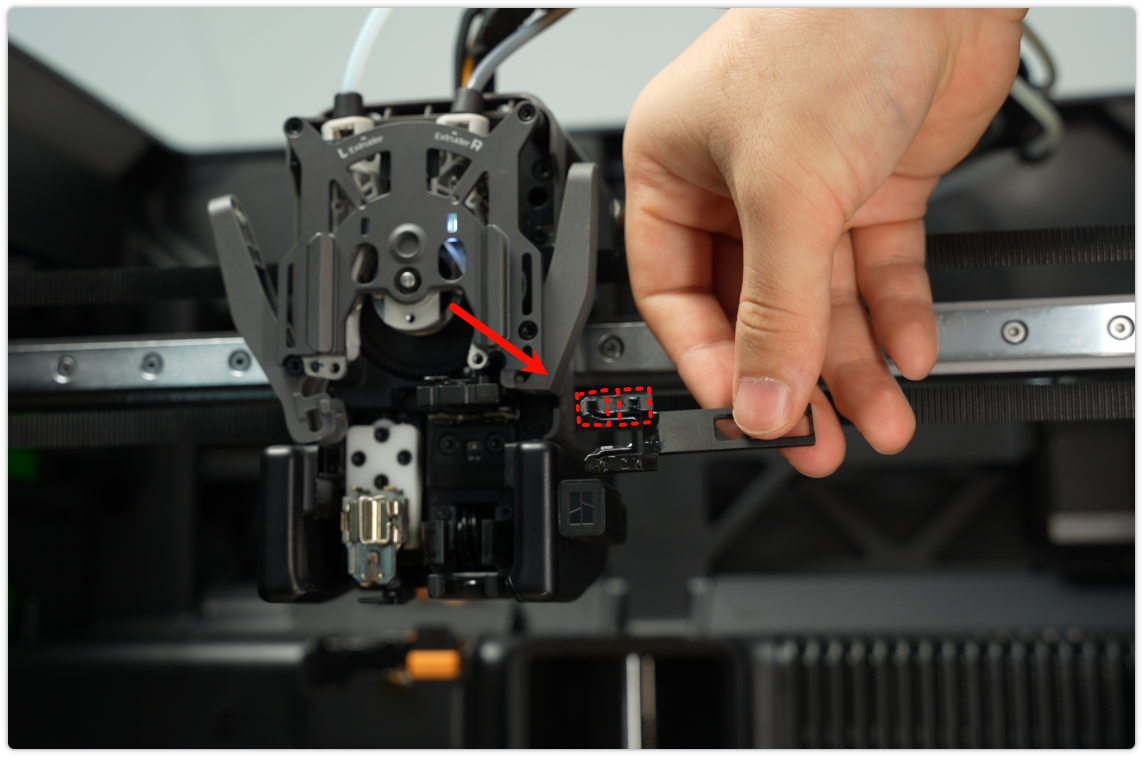

Como muestra la imagen de abajo, alineá las superficies superiores de los dos cuadraditos del cabezal con las ranuras correspondientes, asegurándote de que la parte de arriba de la traba quede mirando hacia arriba.
Paso 3: Instalar el conjunto de la guía de filamento del extruder
Apretá suavemente el cortador izquierdo para acomodarlo en un ángulo que facilite meterlo, y después guiá la guía de filamento a su lugar. Por último, presioná ambos cortadores mientras apretás la tapa frontal para que quede plana.
Para más detalles sobre el reemplazo, fijate en la wiki: Pasos para el reemplazo de la guía frontal del extruder de la H2C.
Paso 4: Instalar el hotend
Instalación del nozzle izquierdo: Poné el conjunto del nozzle izquierdo en su posición de montaje, ajustá el clip de fijación y asegurate de que el nozzle quede firme. Después volvé a ponerle la funda de silicona al nozzle izquierdo.
Instalación del nozzle derecho: Fijate que la manija esté estirada, alineá el conjunto del nozzle derecho en su posición de montaje y empujalo para adentro. Después apretá la manija para dejarlo trabado. Mové un poquito el nozzle para confirmar que quedó bien firme y no baila.
Para los pasos detallados de instalación, consultá la wiki: Guía de instalación del hotend de inducción de la H2C.
Verificando que funcione
Mové suavemente el hotend para confirmar que la manija de la traba de inducción asegura bien el hotend derecho en su lugar.
Notas finales
Esperamos que esta guía te haya servido de ayuda clara y práctica.
Si el problema sigue sin resolverse, mandanos un ticket de soporte y adjuntá los logs recientes de tu impresora, además de fotos u otros detalles. Nuestro equipo técnico va a revisar tu pedido y darte una mano más a fondo.
También podés visitar Bambu AI, que te puede responder al instante preguntas comunes y darte asistencia.
Fuente: Adaptado al español desde el wiki oficial (licencia CC BY-SA). Revisión técnica por equipo Breva.
