Este artículo te va a dar una guía detallada con el paso a paso y las consideraciones importantes para cambiar el motor del rack del hotend de inducción en tu H2C.
Motor del rack del hotend Vortex de la H2C

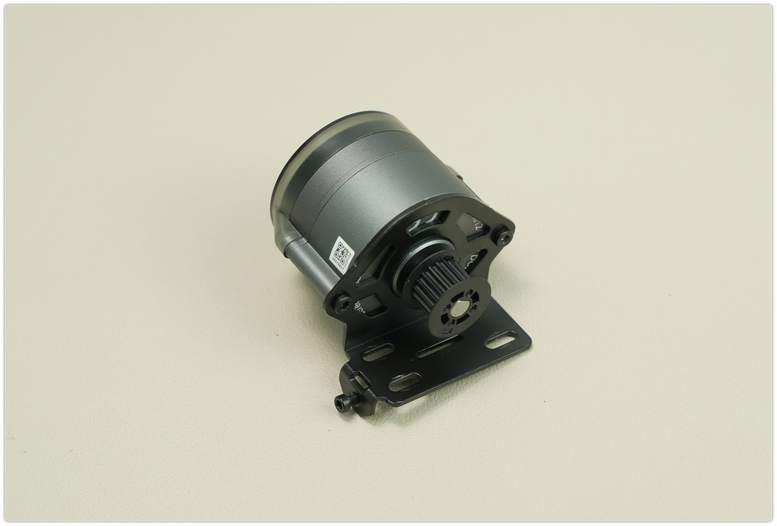

El motor del rack del hotend de inducción 3513 es un servomotor que se encarga de darle fuerza al movimiento de subida y bajada del rack. Entrega un torque estable y confiable con capacidad de ajuste inteligente, regulando automáticamente la fuerza o tirando una alarma en el HMS si algo se traba o se mueve raro, asegurando que el hotend suba y baje de forma segura y precisa.
Cuándo usar esta guía
- El motor está dañado.
- El soporte técnico de Bambu Lab te recomendó cambiarlo.
Herramientas y materiales necesarios
- Destornillador H2.0
- Pinza de bruselas

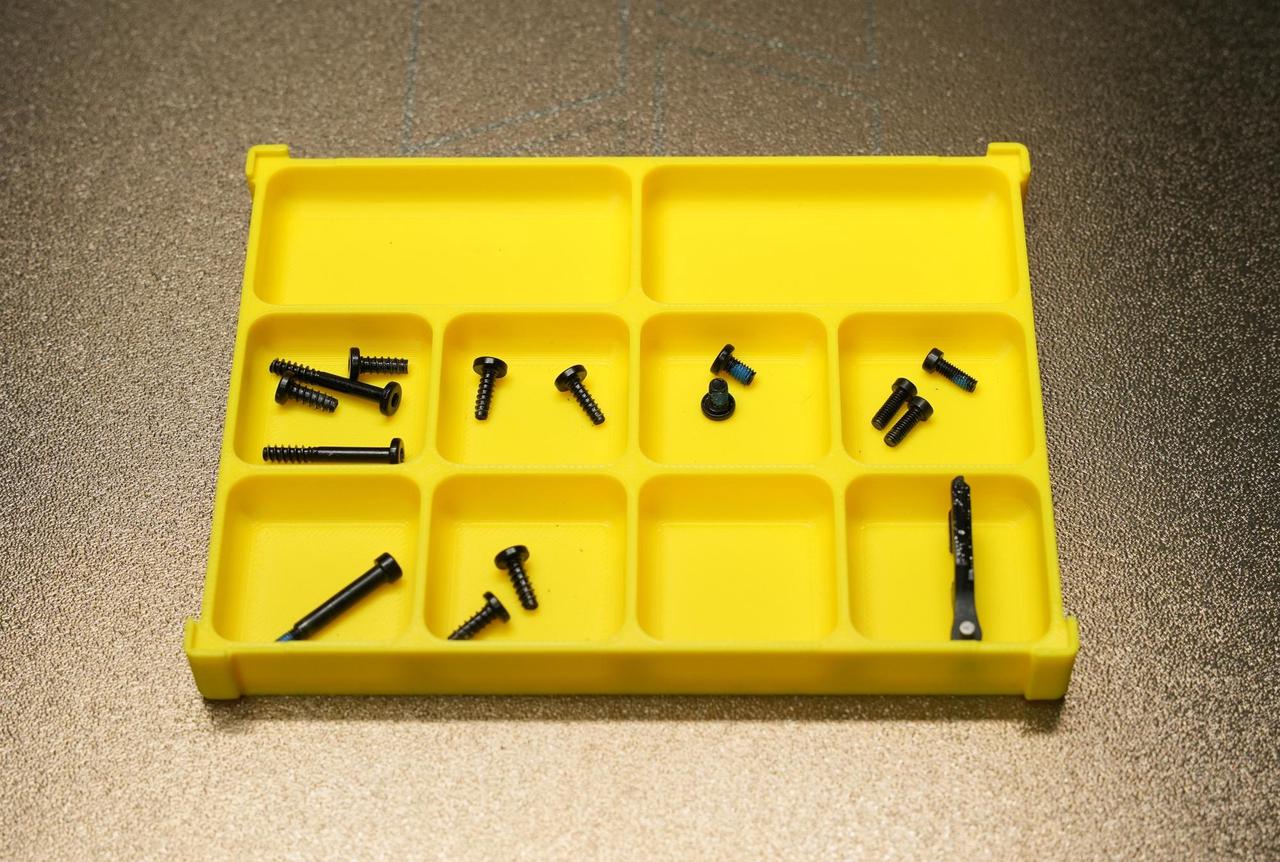

- Cajita para tornillos (opcional)
Este proceso de cambio tiene un montón de tornillos. Para que no los pierdas ni se te mezclen, te recomendamos prepararte una bandejita o cajita de antemano para tenerlos bien organizados y a mano.
Aviso de seguridad
Es súper importante que apagues la impresora antes de hacer cualquier mantenimiento, especialmente si vas a tocar la electrónica o los cables del cabezal. Si hacés esto con la impresora prendida, podés armar un cortocircuito, quemar la electrónica y hasta tener un accidente.
Durante el mantenimiento o cuando estás buscando el problema, por ahí tenés que desarmar partes, incluyendo el hotend. Esto deja los cables y los componentes eléctricos expuestos que pueden hacer corto si se tocan entre sí, con algo de metal, o con otra placa mientras la impresora sigue prendida. Esto puede terminar arruinando la electrónica de la impresora y traerte más dolores de cabeza.
Por eso, acordate siempre de apagar la impresora y desenchufarla de la corriente antes de meter mano. Así evitás cualquier corto o daño en la placa, asegurando un mantenimiento seguro y efectivo. Si tenés alguna duda o no te sentís seguro siguiendo esta guía, abrí un ticket nuevo en nuestra página de Soporte y vamos a hacer todo lo posible para responderte rápido y darte una mano.
Sacando el motor viejo del rack del hotend de inducción
Paso 1: Sacar el actuador de la traba del hotend de inducción

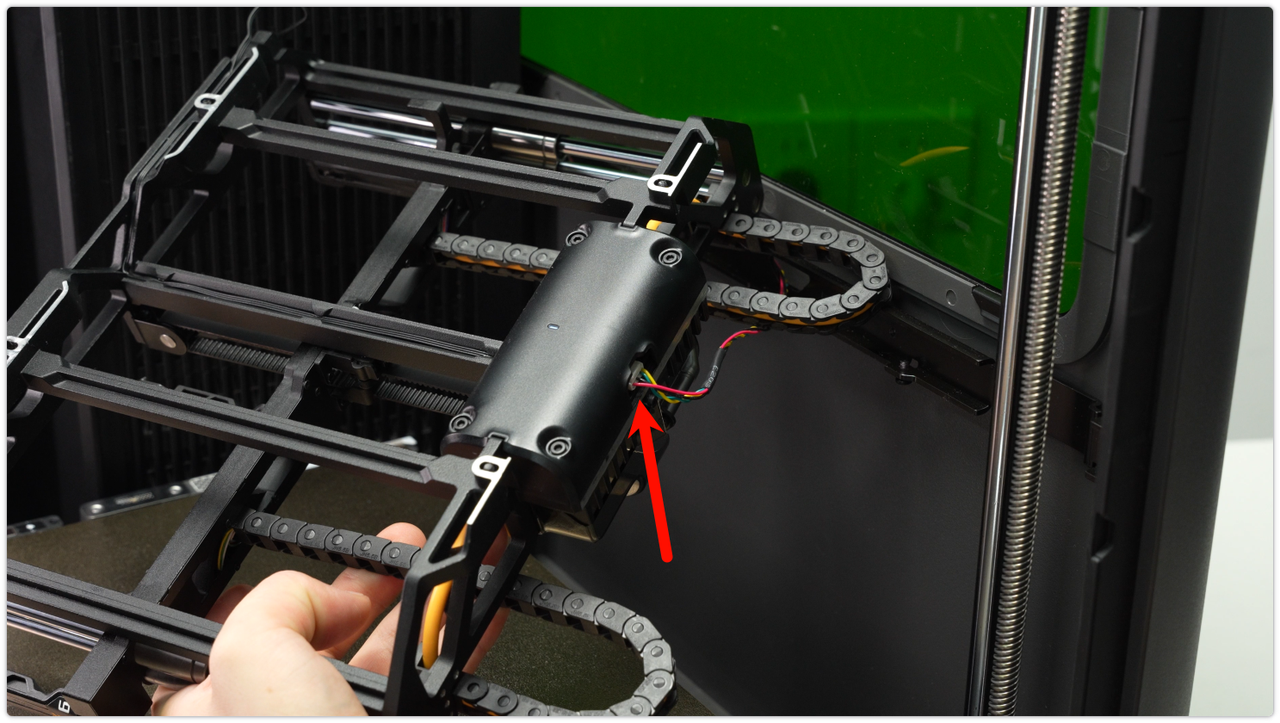

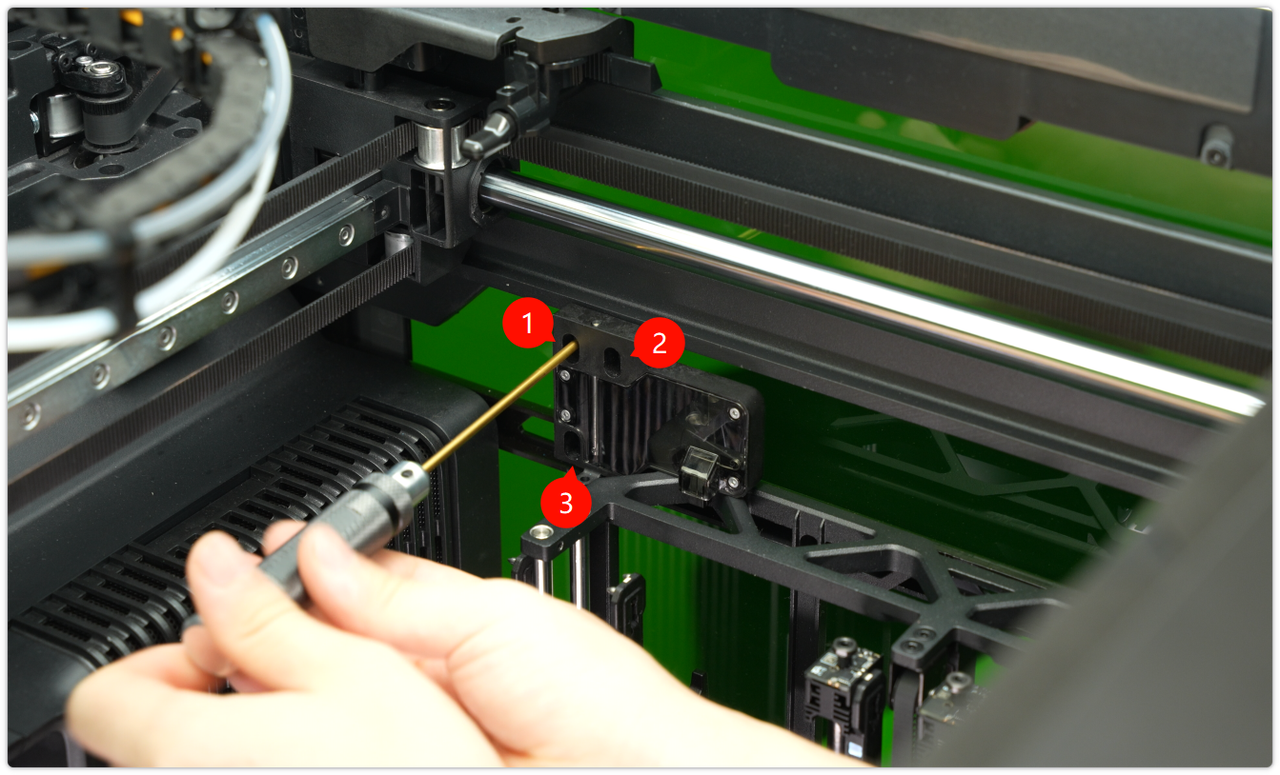

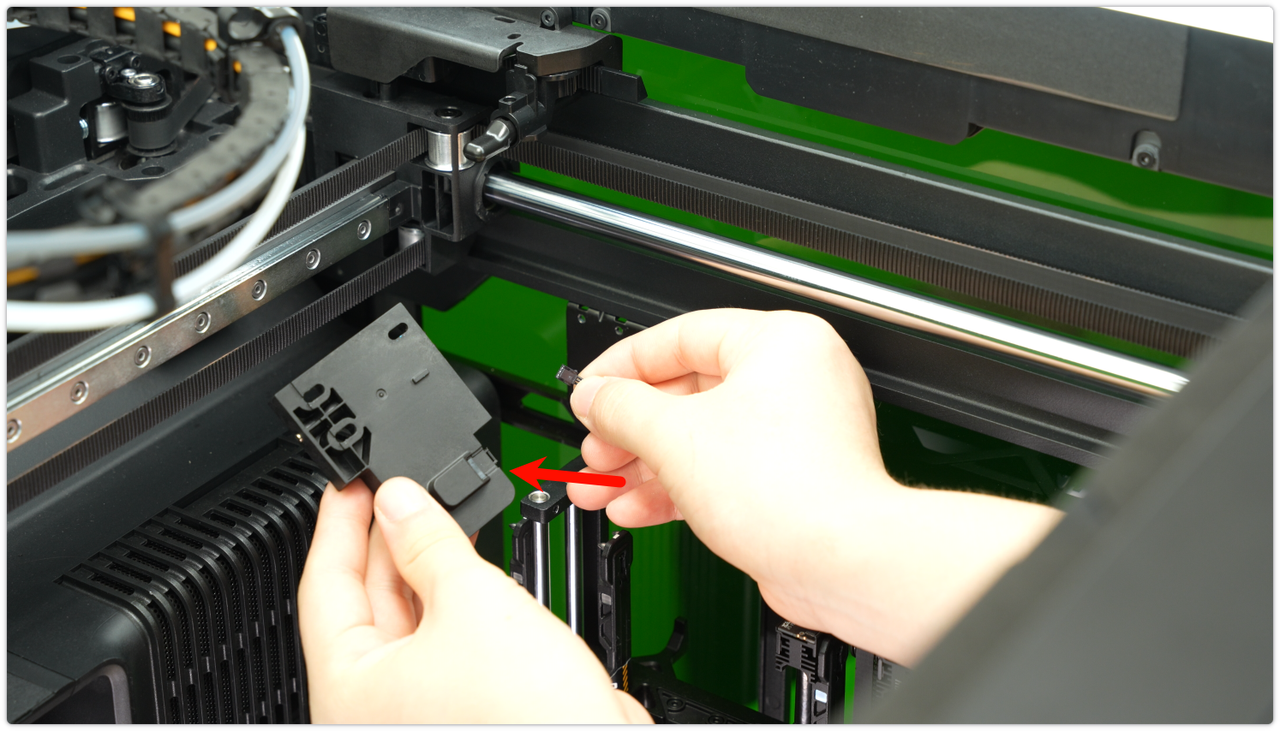

Desconectá el cable del conjunto de destrabe de la manija, después usá un destornillador H2.0 para sacar los tres tornillos de fijación y retirá el conjunto.
Para ver el paso a paso detallado, fijate en la wiki: Guía de reemplazo del actuador de la traba del hotend de inducción.

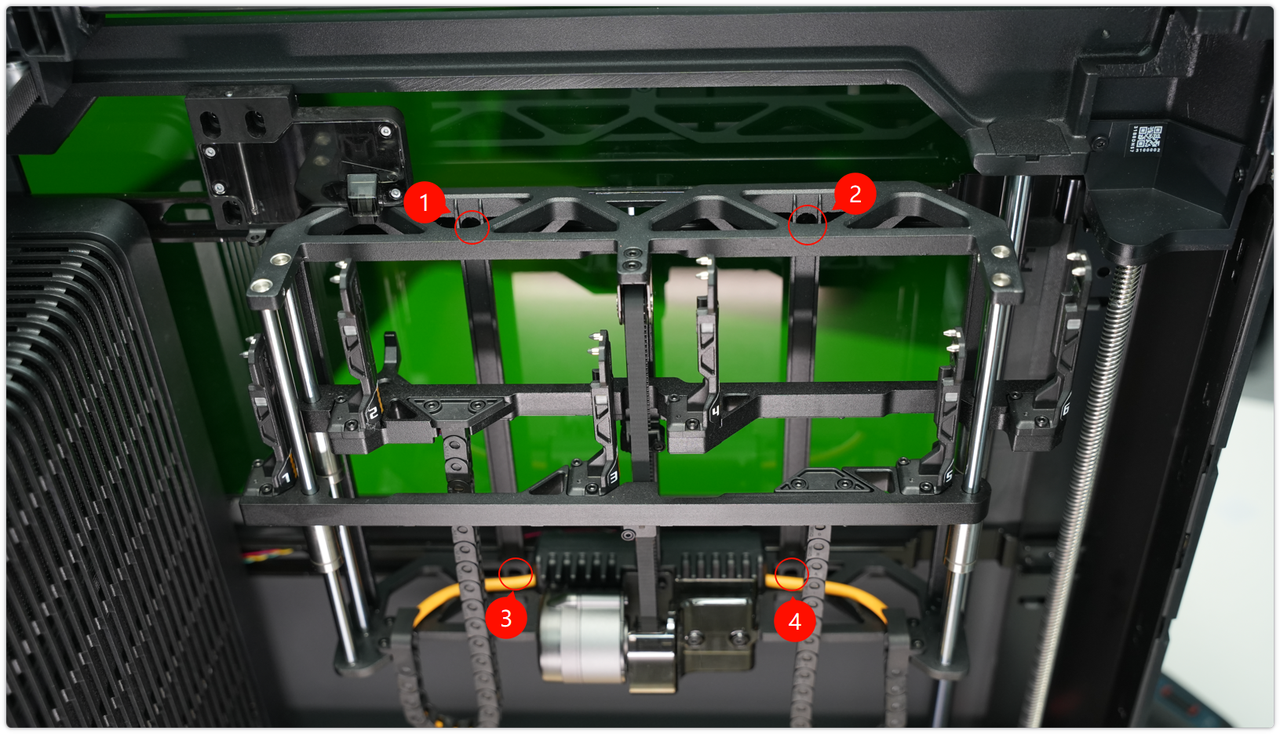

Paso 2: Sacar el conjunto del rack del hotend de inducción
Para ver el paso a paso detallado, fijate en la wiki: Guía de reemplazo del rack del hotend de inducción.
Paso 3: Sacar el motor del rack del hotend de inducción

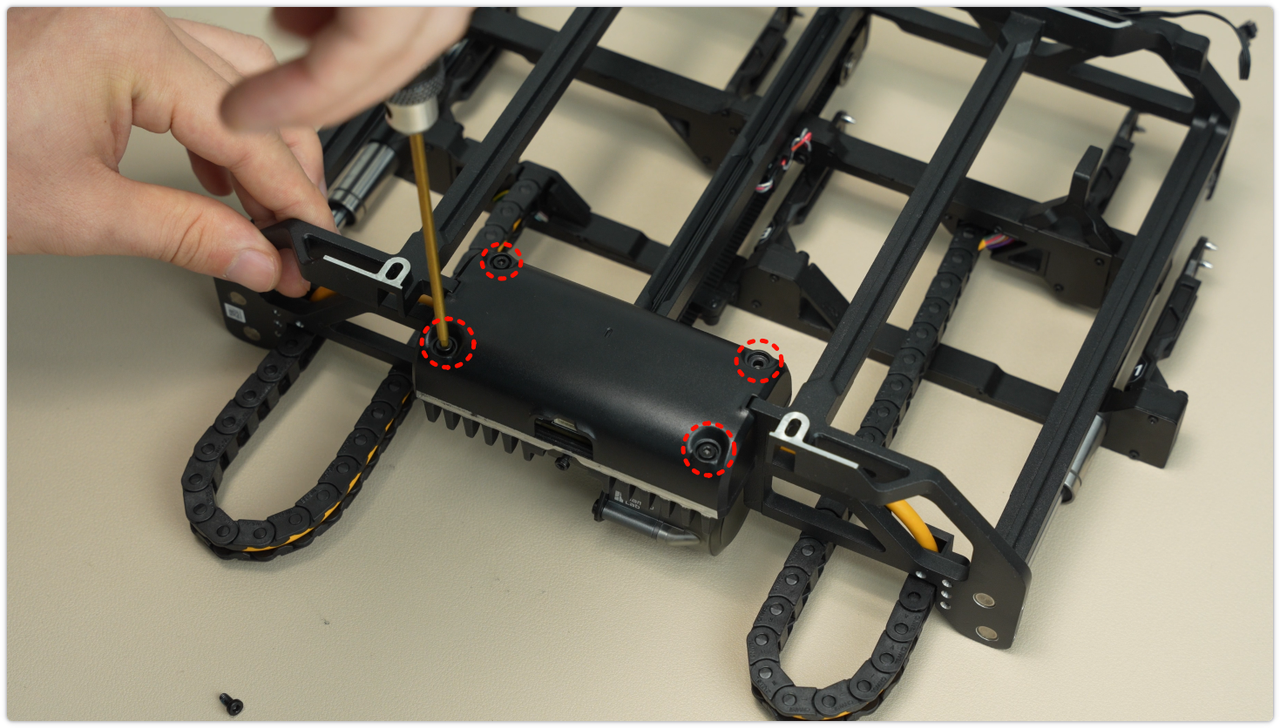

Usá un destornillador H2.0 para sacar los cuatro tornillos que agarran la tapa de la placa de control, y después sacala.

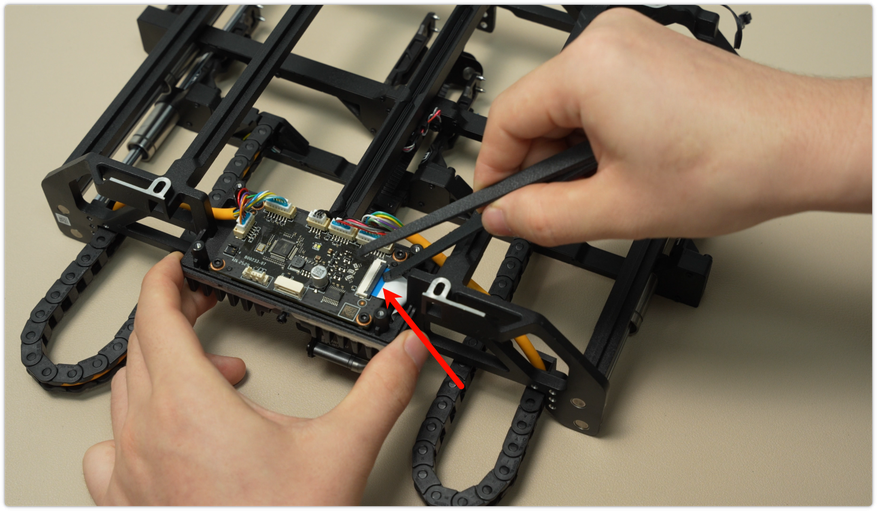

Desconectá los cables del motor de la placa de control del rack del hotend de inducción.
Con el destornillador H2.0, sacá el tornillo tensor que está en la base del motor del rack del hotend.

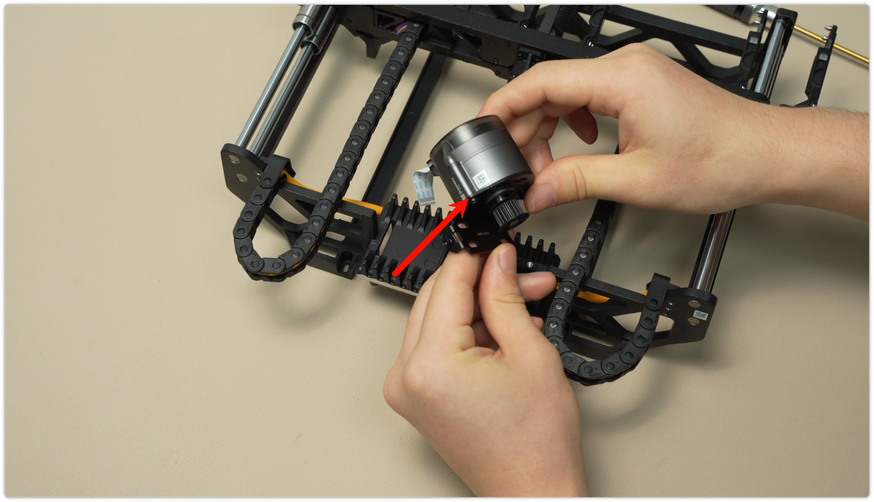

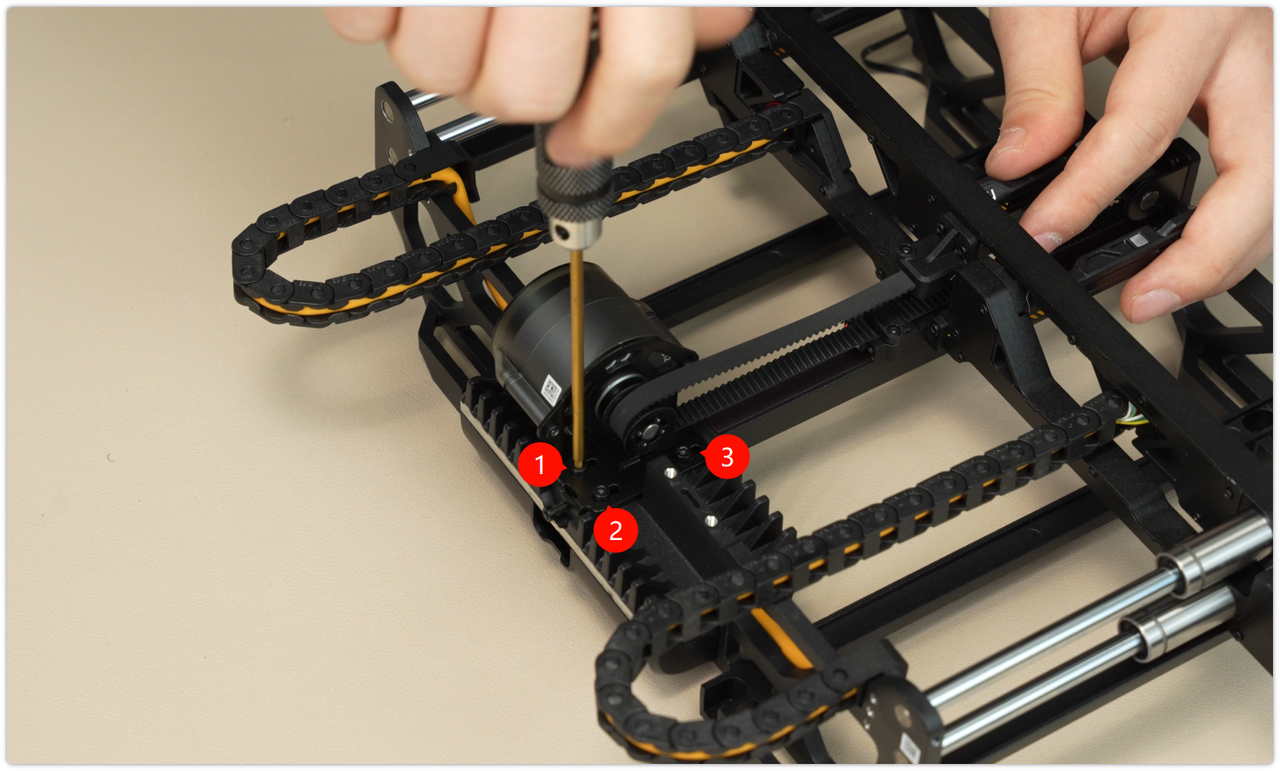

Usá de nuevo el destornillador H2.0 para sacar los tres tornillos que fijan el motor del rack del hotend y retirá todo el conjunto del motor.
Instalando el motor nuevo del rack del hotend de inducción
Paso 1: Instalar el motor y ajustar la tensión de la correa

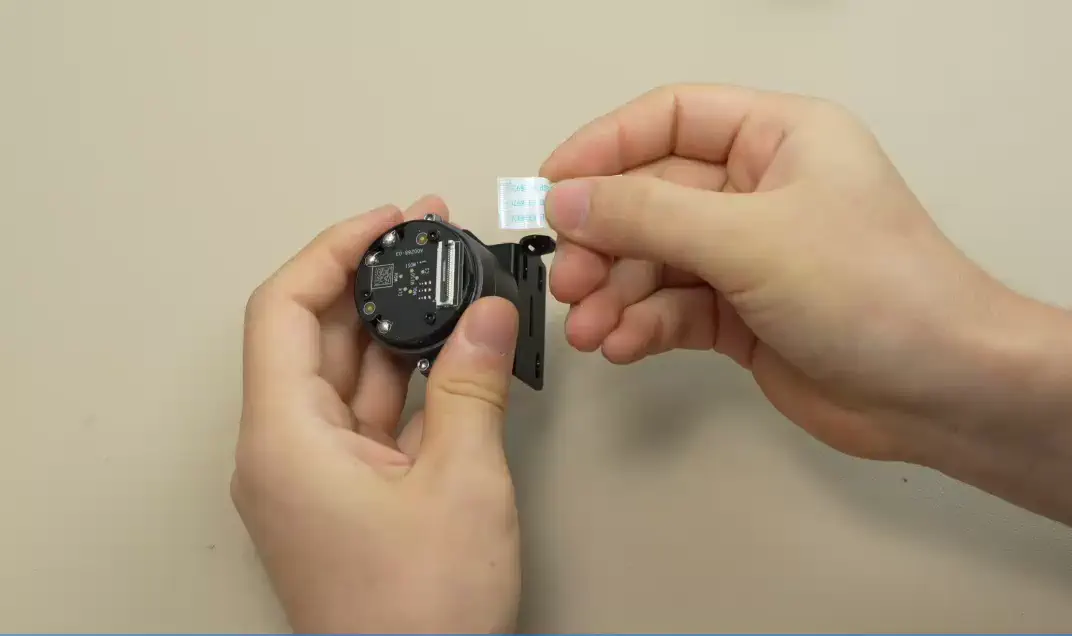

Para que el cable no se rompa durante el viaje, hay que instalarle el cable plano al motor nuevo. Meté el clip de traba del cable plano como se ve en la foto de abajo, y después poné la tapa trasera del motor.
Pasá el FPC del motor del rack del hotend de inducción por el canal de los cables, apoyá el conjunto del motor en la base y pasá la correa dentada por la polea.
No aprietes del todo los tres tornillos del motor; dejá que se mueva un poquito.

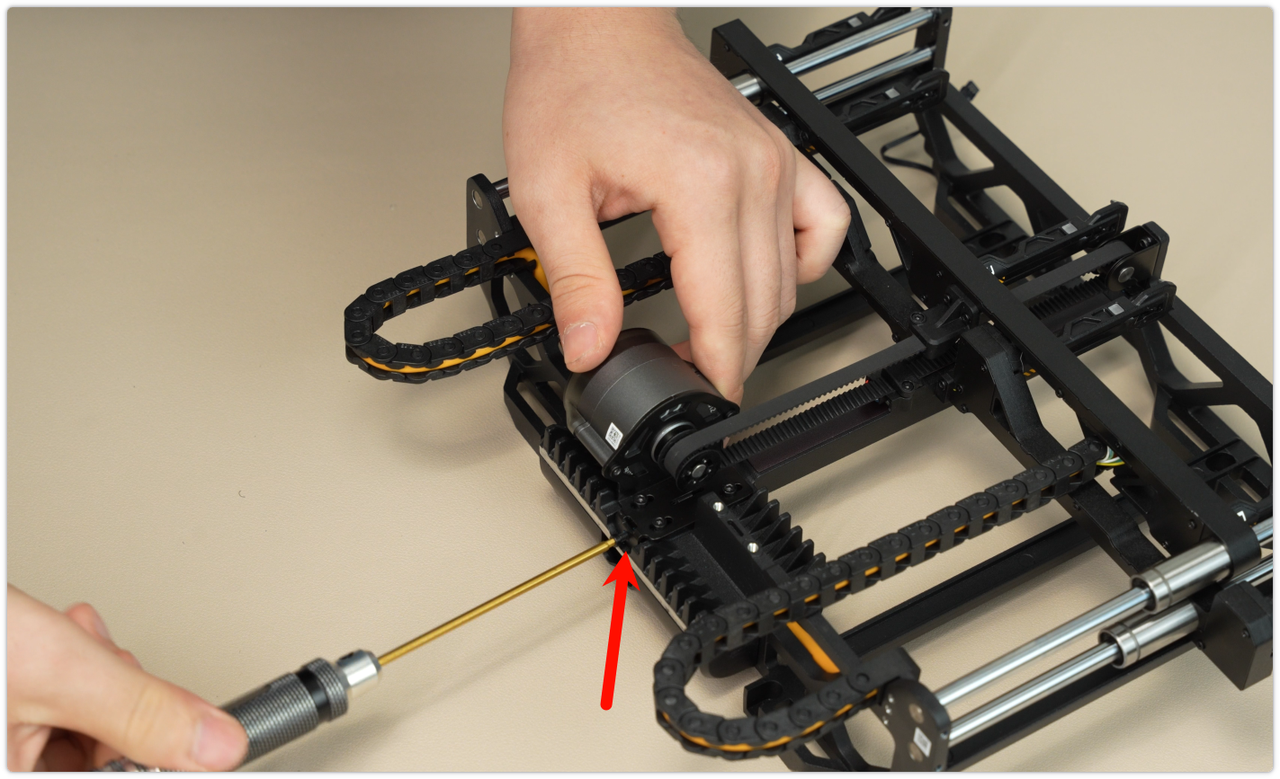

Ahora, ajustá el tornillo tensor. Si lo girás en sentido horario o antihorario vas a tensar o aflojar la correa respectivamente. Podés tantear la tensión de la correa con los dedos.
Una vez que dejaste la correa bien tensa, volvé a ajustar los tres tornillos del motor para dejarlo bien firme y fijar la tensión de la correa.
Después, conectá los cables del motor a la placa de control del marco del hotend de inducción.
Poné la tapa protectora de la placa de control y ajustala con los cuatro tornillos usando el destornillador H2.0.
Paso 2: Instalar el conjunto del rack del hotend de inducción
Para ver el paso a paso detallado, fijate en la wiki: Guía de reemplazo del conjunto del rack del hotend de inducción.
Paso 3: Instalar el actuador de la traba del hotend de inducción
Cuando estés ajustando...
