Tener la tensión correcta en las correas es clave para el sistema de movimiento CoreXY. Si están flojas o les falta tensión, te pueden traer varios problemas de impresión, como círculos que salen ovalados. Cuando la frecuencia natural de la H2C cambia, tenés que ajustar las correas, lo cual se arregla con un ajuste muy simple.
Pasos para tensar las correas
Recordatorio importante: Desconectá la impresora de la corriente antes de arrancar.
Tensión de las correas CoreXY
Paso 1. Prepará la máquina: Antes de tensar las correas, apagá la impresora y sacá la tapa de vidrio superior.

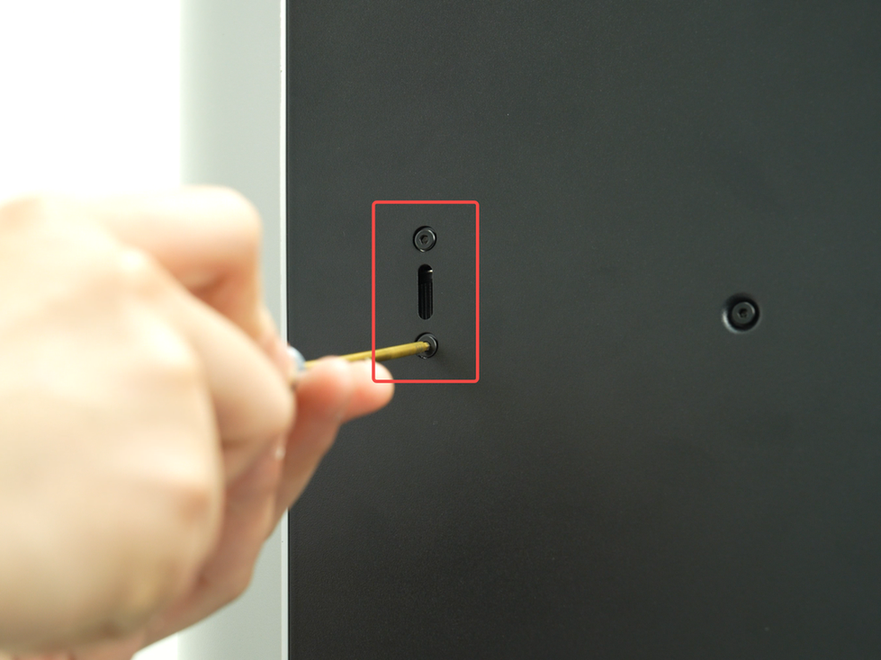

Paso 2. Aflojá las correas: Usá una llave Allen H2.0 para aflojar un poco (solo 1 o 2 vueltas, no saques los tornillos) los cuatro tornillos tensores para liberar las correas XY.
Paso 3. Asegurate de que las correas asienten bien: Mové a mano el cabezal de lado a lado en las direcciones XY lo máximo posible, unas 3 a 5 veces. Al final, dejá el cabezal en el centro hacia el fondo.

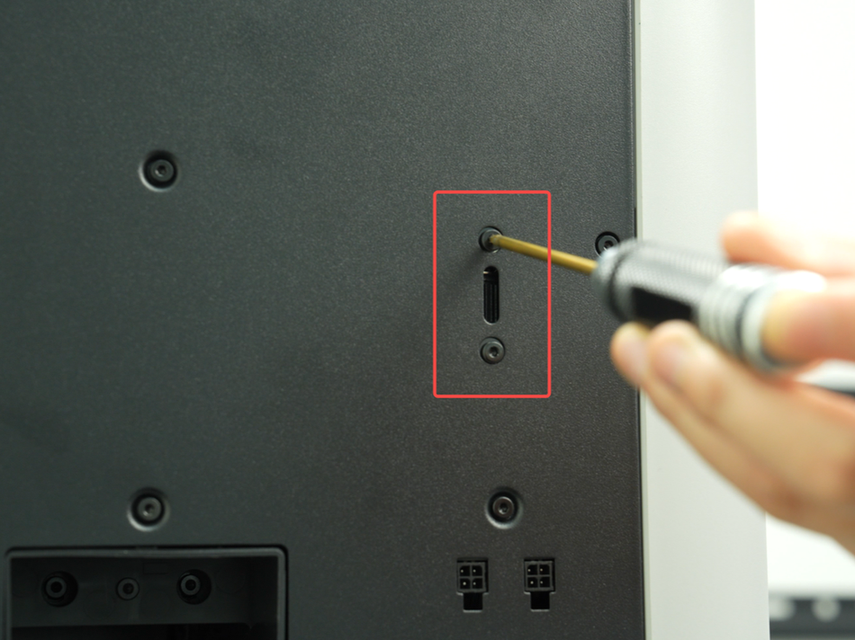

Paso 4. Tensá las correas: Cuando termines, volvé a apretar los cuatro tornillos de atrás para fijar los tensores en su lugar y completar el ajuste. Ojo: no te pases de rosca al apretar para no falsearlos.
Tensión de la correa del eje Z

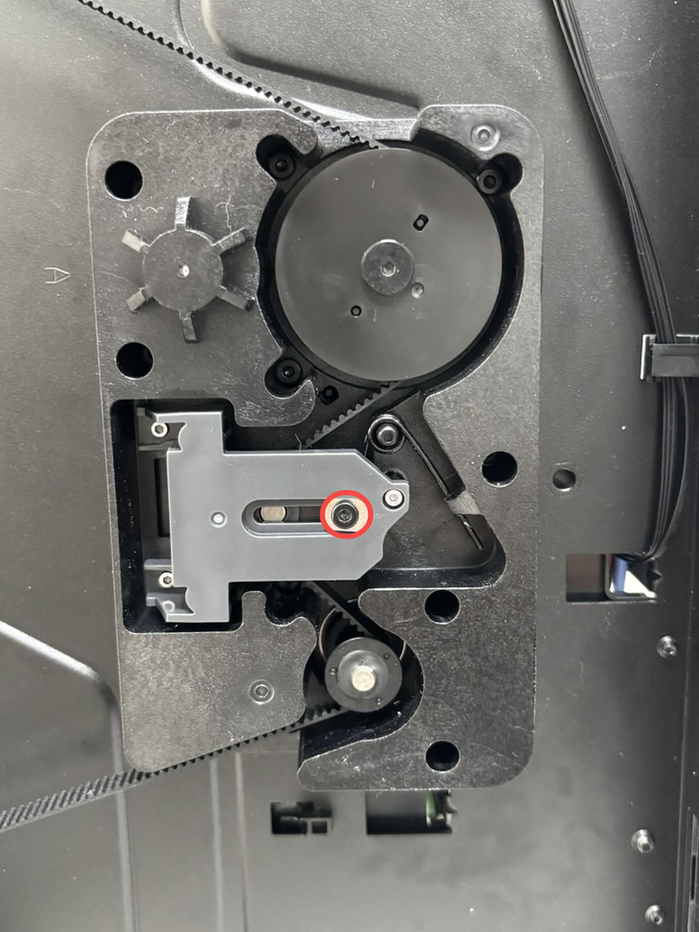

Paso 1. Prepará la máquina: Sacá la tapa de vidrio de arriba, incliná la impresora y usá un destornillador H2.0 para aflojar el tornillo del tensor (no saques este tornillo).

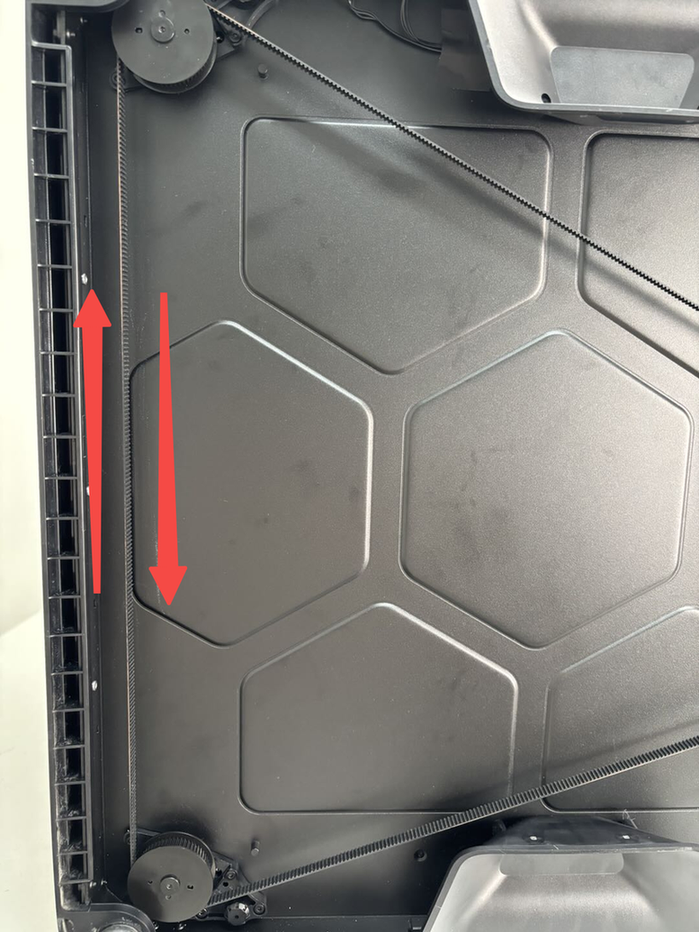

Paso 2. Tensá la correa: Tironeá a mano la correa del eje Z de un lado a otro unas 3 a 5 veces para confirmar que el movimiento sea suave. Después, usá una llave Allen H2.0 para apretar el tornillo de fijación (M3x6) del tensor del eje Z.
Paso 3. Poné la tapa de vidrio: Volvé a apoyar la impresora en una superficie firme y ponele la tapa de vidrio superior. Como la máquina es bastante pesada, te recomendamos que lo hagan entre dos personas para evitar daños o lesiones.
Tensión de la correa del soporte de inducción del hotend

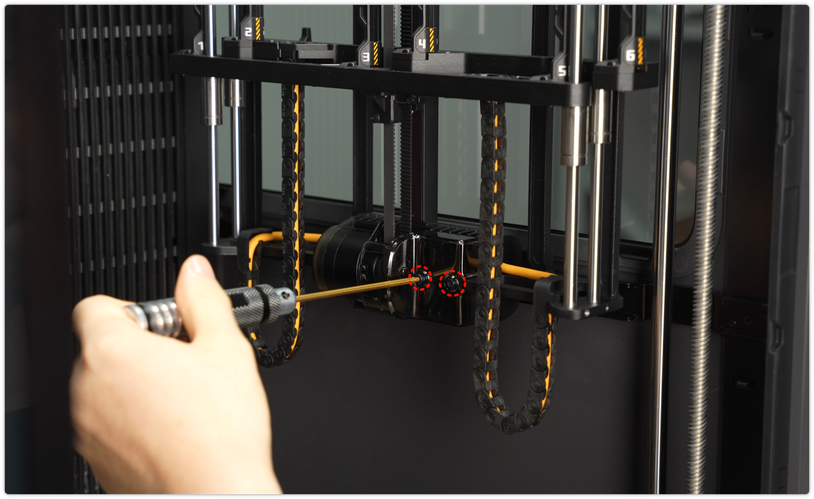

Paso 1. Sacá la tapa protectora: Usá un destornillador H2.0 para sacar los dos tornillos y retirar la cubierta protectora.

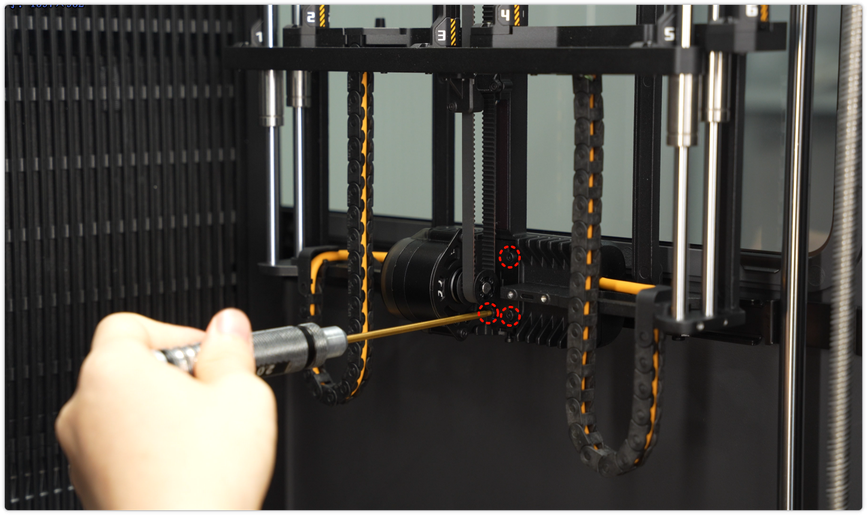

Paso 2. Aflojá el motor: Ubicá los tres tornillos que fijan el motor y aflojalos con un destornillador H2.0. Nota: solo aflojalos, no los saques del todo para evitar que se caiga el motor.

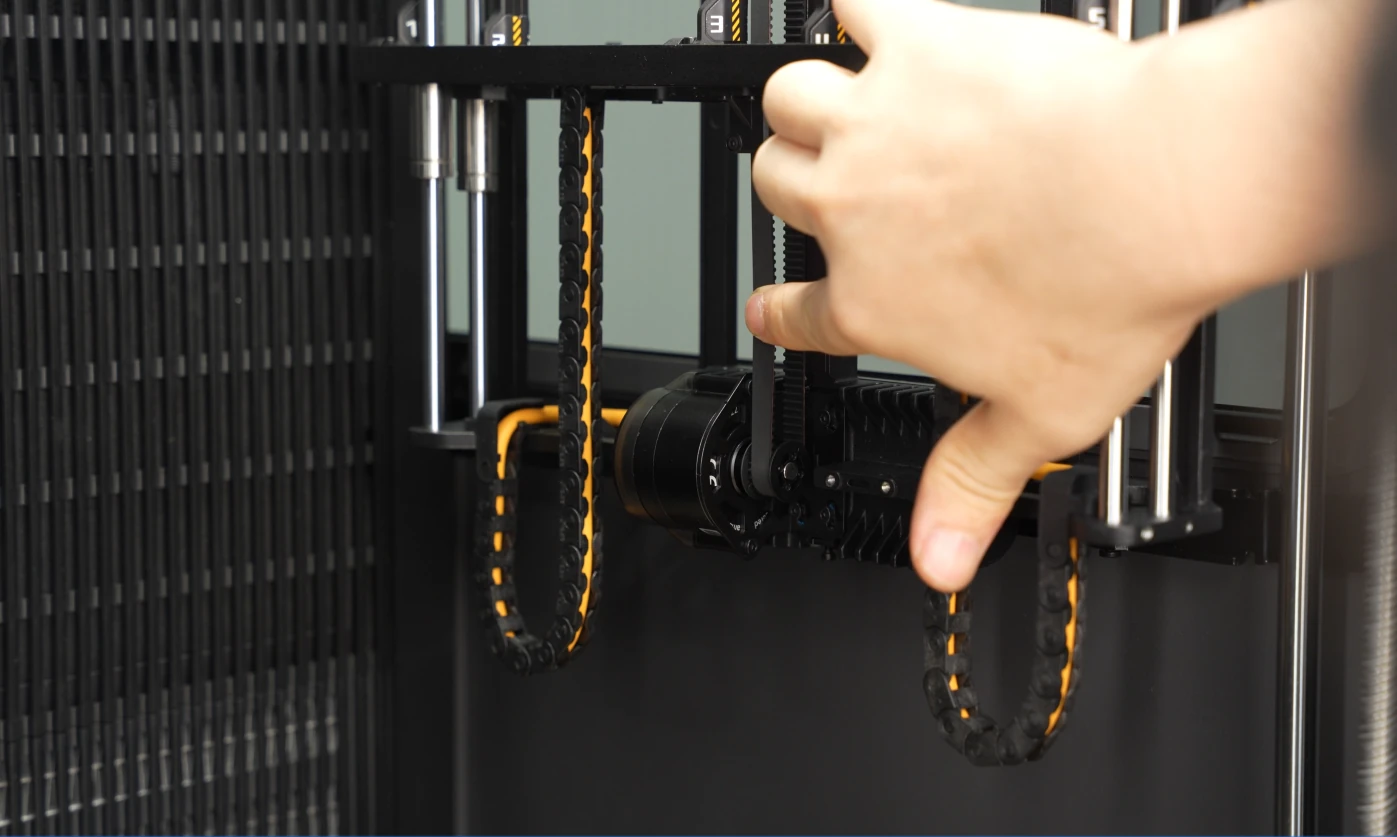

Paso 3. Asegurate de que la correa asiente bien: Una vez que aflojes los tornillos, mové un poquito el motor para asegurarte de que quede libre, dejando margen para ajustar la tensión después.

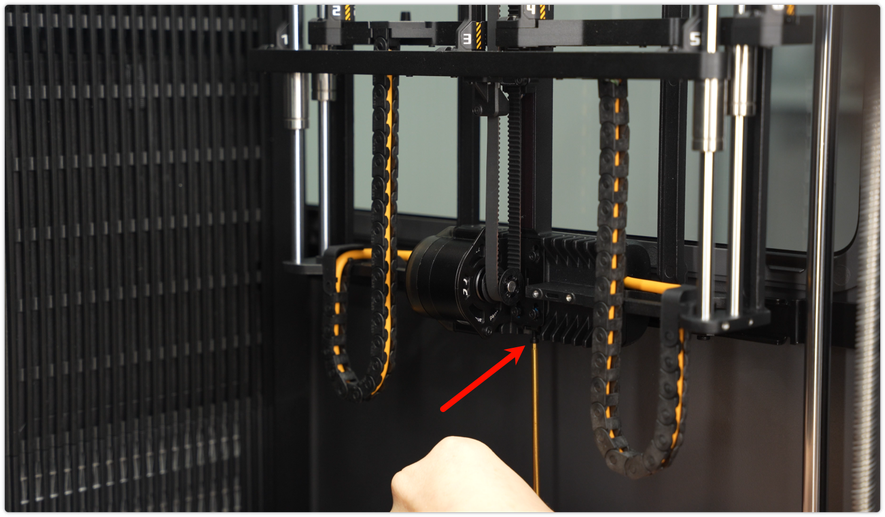

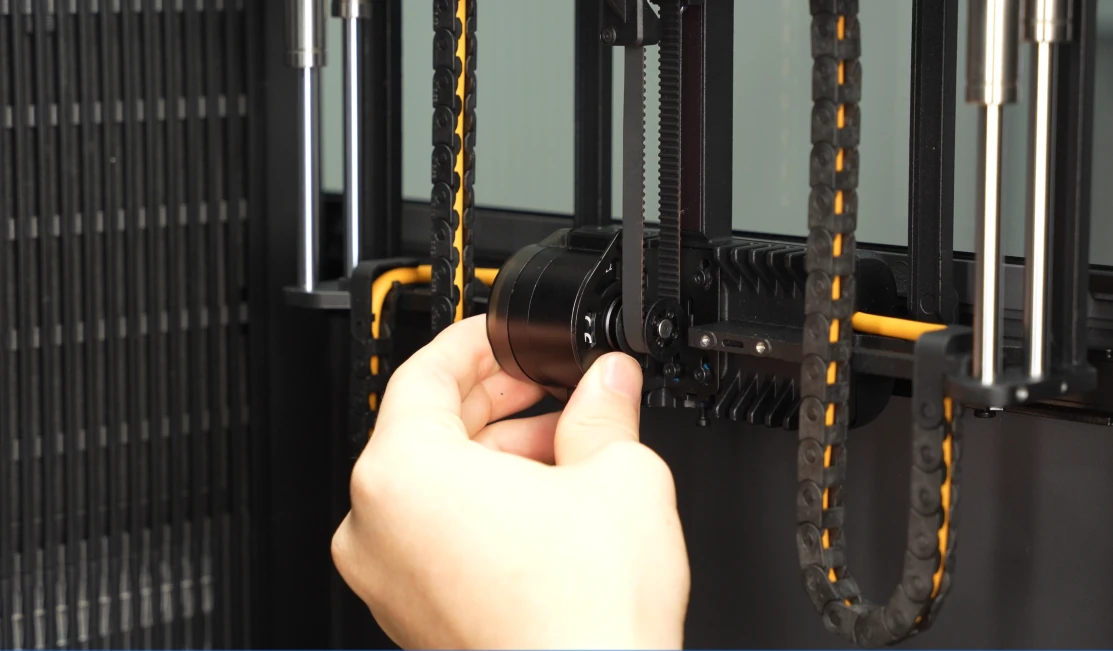

Paso 4. Tensá la correa: Ahora, ajustá el tornillo tensor de abajo. Mientras lo apretás, andá tocando la correa suavemente y de forma continua para sentir la tensión, asegurándote de que quede pareja y moderada. Ojo que si te pasás de tensión, los componentes se pueden desgastar más rápido.

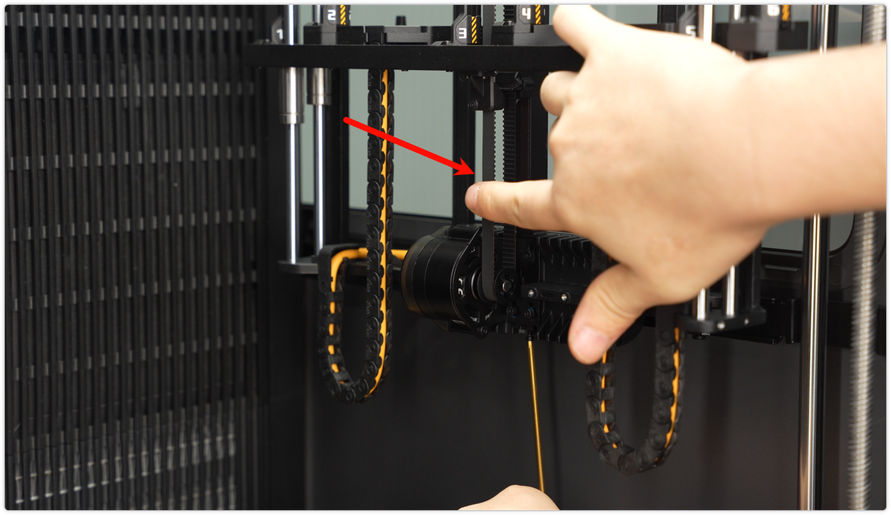

Paso 5. Evaluá la tensión: Cuando termines de ajustar, tocá la correa. Si sentís que está firme, sin estar floja y no rebota, ya está lista. Si al apretarla todavía la sentís floja, significa que le falta tensión y vas a tener que reajustar el tornillo.
Paso 6. Fijá el motor: Apretá los tres tornillos del motor para asegurar su posición.
Paso 7. Volvé a poner la tapa protectora: Reinstalá la tapa, alineá los agujeros de montaje y ajustá los dos tornillos para terminar el proceso de tensión.
Calibración de la máquina
Una vez que termines de ajustar las correas, tenés que recalibrar la identificación de frecuencia de resonancia para registrar las nuevas características del equipo. En la pantalla, tocá "Calibration - Print Calibration", tildá solo Vibration Compensation y completá la calibración. También podés calibrar la H2C desde la pantalla de la máquina o desde Bambu Studio.
Notas finales
Esperamos que esta guía te haya resultado clara y práctica. Si el problema sigue sin resolverse, abrí un ticket de soporte e incluí los logs recientes de tu impresora junto con fotos o cualquier otro detalle. Nuestro equipo técnico va a revisar tu pedido para darte asistencia detallada. También podés pasarte por Bambu AI, que te contesta al toque las preguntas más comunes y te guía con los pasos operativos.
