Esta es una guía paso a paso para reemplazar la guía de filamento del dual extruder en la H2C. Seguí las instrucciones con cuidado para asegurar un montaje correcto. Tomate tu tiempo para evitar dañar los componentes de la máquina.
Guía de filamento del dual extruder
Los repuestos para la guía de filamento del dual extruder incluyen:
- Guía de filamento del dual extruder ×1
- Tornillos M2.5×7 ×3
Cuándo usar esta guía
Si la guía de filamento del dual extruder está dañada (por ejemplo, si está rajada, desalineada, o si falla su función de guía).
Herramientas y materiales necesarios
- Nueva guía de filamento del dual extruder
- Llave Allen H2.0
También podés descargar e imprimir en 3D la herramienta de ayuda para la instalación desde Maker World para que sea más fácil. Link del modelo: H2D Dual Extruder Filament Guide Installation Aid
Advertencia de seguridad
Es fundamental apagar la impresora antes de hacer cualquier trabajo de mantenimiento, incluyendo meter mano en la electrónica y en los cables del cabezal. Hacer estas tareas con la impresora prendida puede provocar un cortocircuito, causando daños en la electrónica y riesgos de seguridad.
Durante el mantenimiento o la búsqueda de problemas, capaz tengas que desarmar piezas, incluyendo el hotend. Esto deja a la vista cables y componentes eléctricos que podrían hacer corto si se tocan entre sí, con otros metales o con componentes electrónicos mientras la máquina sigue prendida. Esto puede dañar la electrónica de la impresora y traerte más problemas.
Por eso, acordate siempre de apagar la impresora y desenchufarla antes de arrancar con el mantenimiento. Así evitás cortocircuitos o daños en la placa, trabajando de forma segura y efectiva. Si tenés alguna duda o pregunta sobre esta guía, abrí un ticket nuevo en nuestra página de Soporte y vamos a hacer todo lo posible para contestarte rápido y darte una mano.
Video guía
Cómo sacar la guía de filamento del dual extruder
Paso 1: Sacar los hotends
Hotend izquierdo: Sacale la funda de silicona al nozzle izquierdo, abrí el clip de retención del conjunto del hotend, y sacá el hotend izquierdo.
Hotend derecho: Tirá para atrás el bracito de retención del hotend derecho para destrabarlo, y después sacá el hotend derecho.
Paso 2: Retirar el conjunto de la guía de filamento del dual extruder y el cortador izquierdo

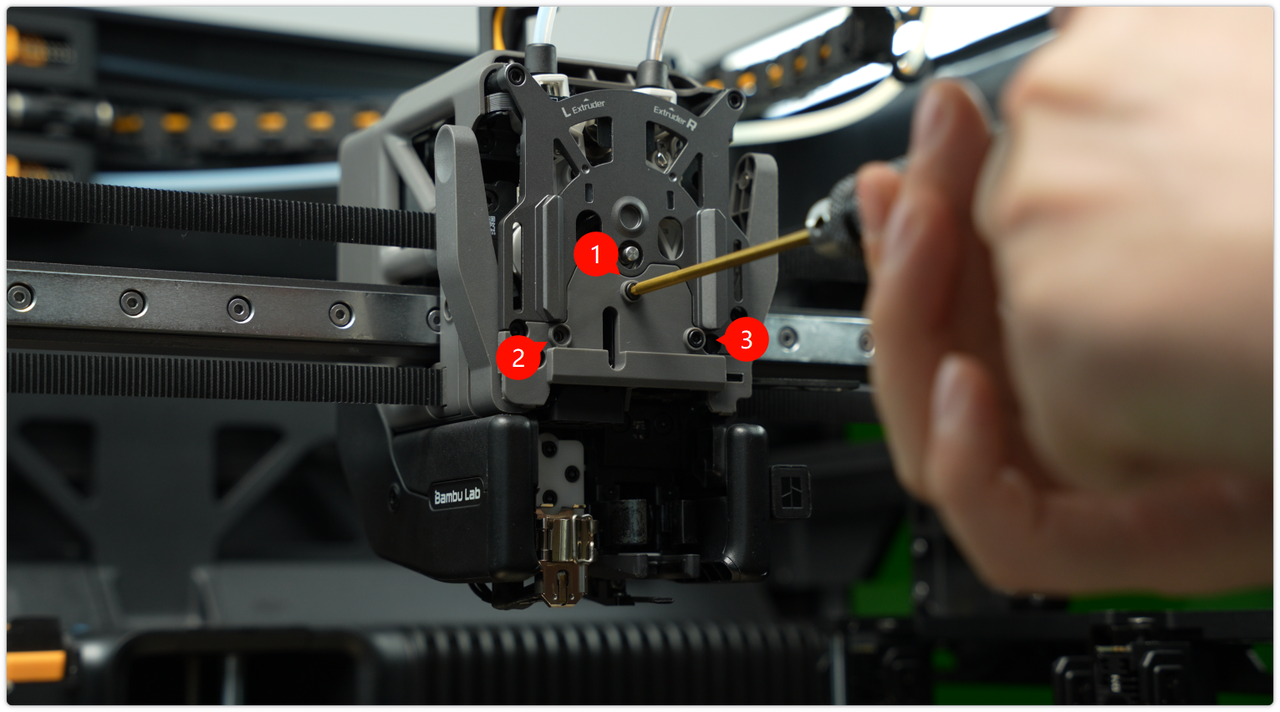

Usá una llave Allen H2.0 para sacar los tres tornillos de la guía de filamento.

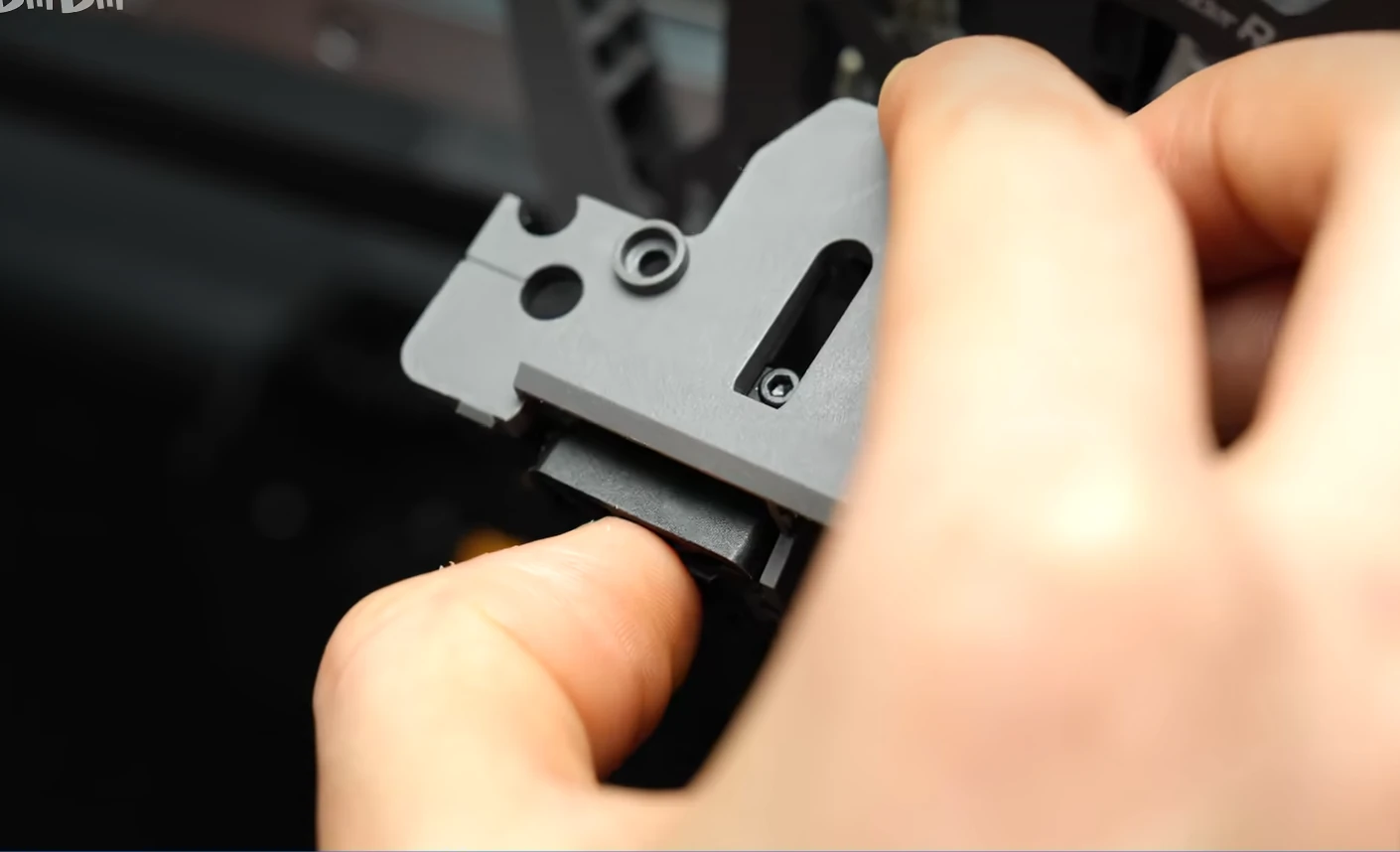

Empujá hacia arriba el conector negro del nozzle desde abajo con los dedos, después apretá despacito la manija del cortador izquierdo para levantarlo y sacarlo de su ranura cerca del tornillo del cortador. Mové un poco la guía de filamento para poder retirarla.

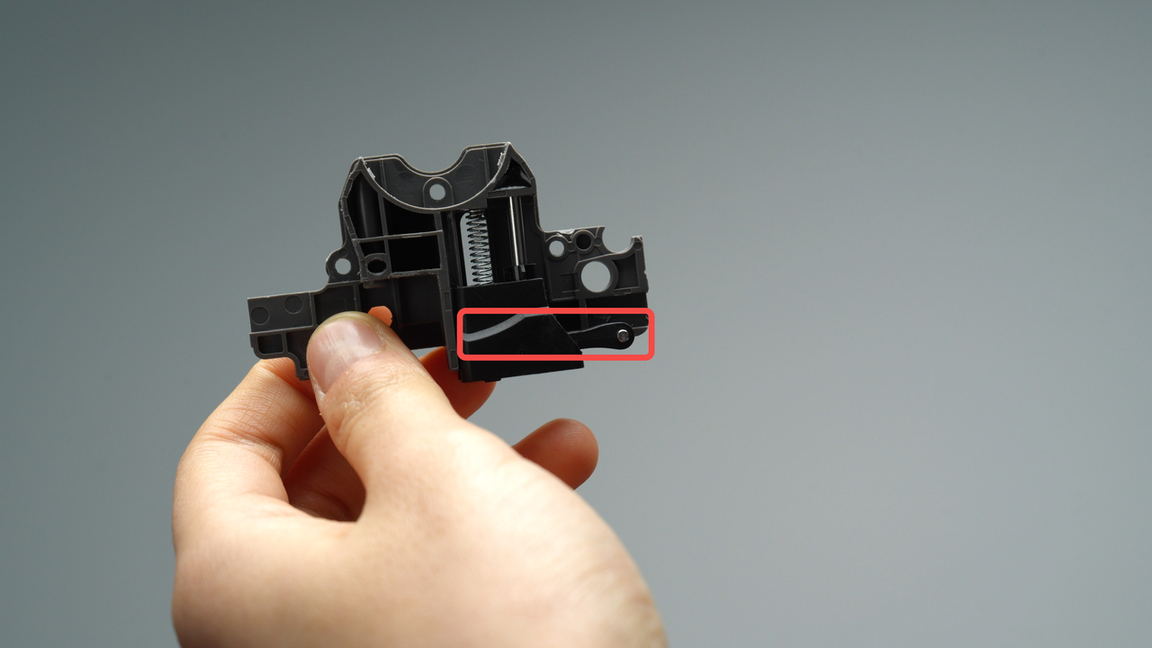

El cortador izquierdo va alojado adentro de la guía de filamento y va a salir cuando saques la guía. Guardalo en un lugar seguro para no perderlo.
Cómo montar la guía de filamento del dual extruder
Paso 1: Instalar la guía de filamento del dual extruder con el cortador izquierdo

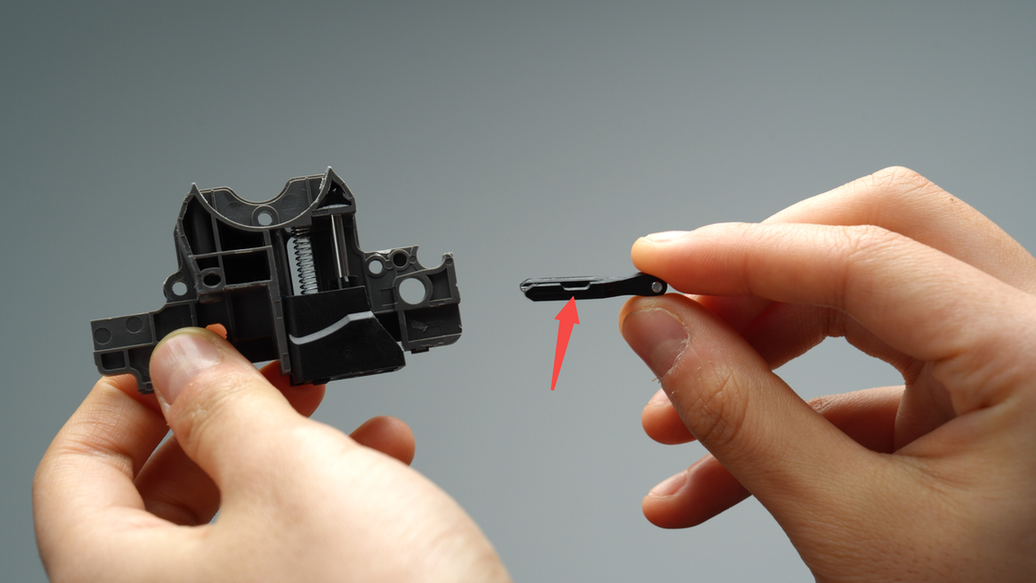

El cortador izquierdo se tiene que instalar junto con la guía de filamento. Fijate que la muesca quede mirando para arriba, y después metelo en la ranura para el cortador de la guía de filamento.

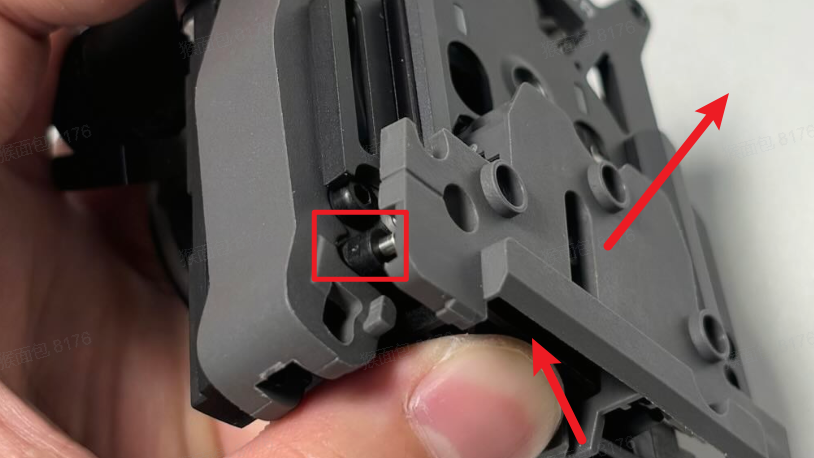

Cuando instales la guía de filamento, seguí empujando el conector negro del hotend para arriba y apretá apenas el cortador izquierdo, ajustándolo al ángulo correcto para que encaje bien. Después meté la guía de filamento del dual extruder, apretá ambos lados del cortador, y empujá firme la guía de filamento hasta que quede al ras del marco del cabezal.

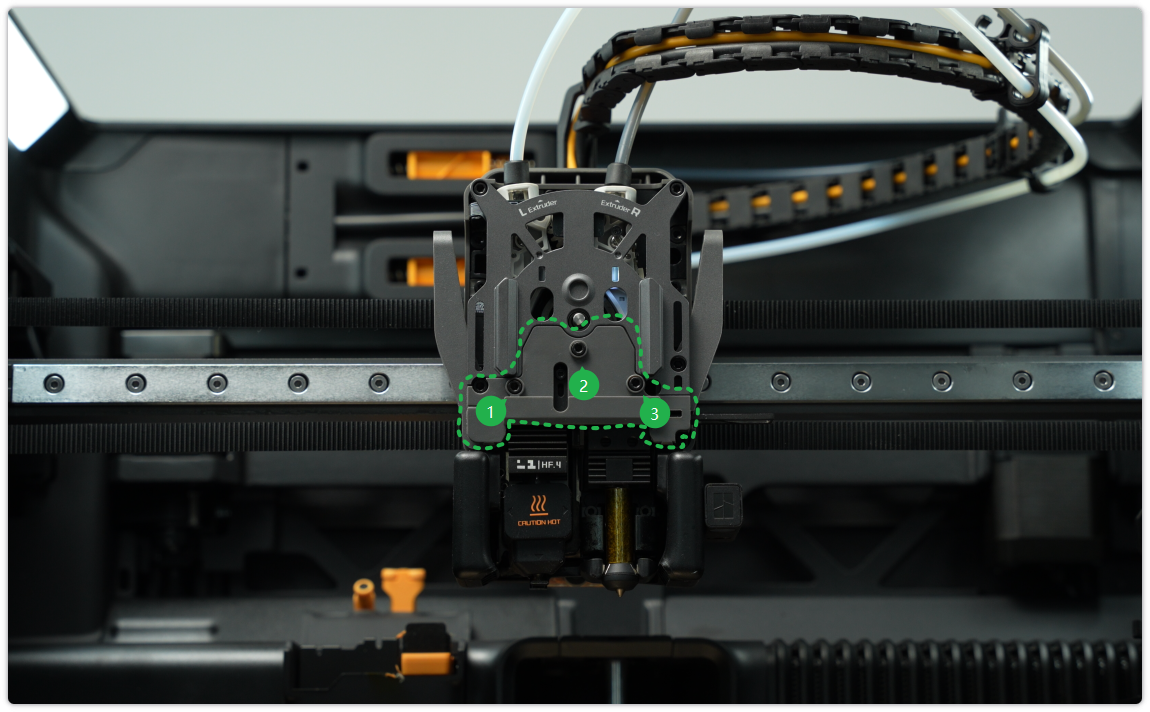

Después ajustá los tres tornillos de la guía de filamento (M2.5×7 ×3).
Paso 2: Instalar los hotends
Instalación del hotend izquierdo: Poné el hotend izquierdo en su posición correspondiente, trabá el clip de retención en su lugar, y asegurate de que el hotend quede firme. Volvé a ponerle la funda de silicona al nozzle izquierdo.
Instalación del hotend derecho: Alineá el hotend derecho con su ranura y empujalo para adentro, después apretá el bracito para trabarlo. Mové un poquito el nozzle para confirmar que quedó bien trabado.
Verificación de funcionamiento

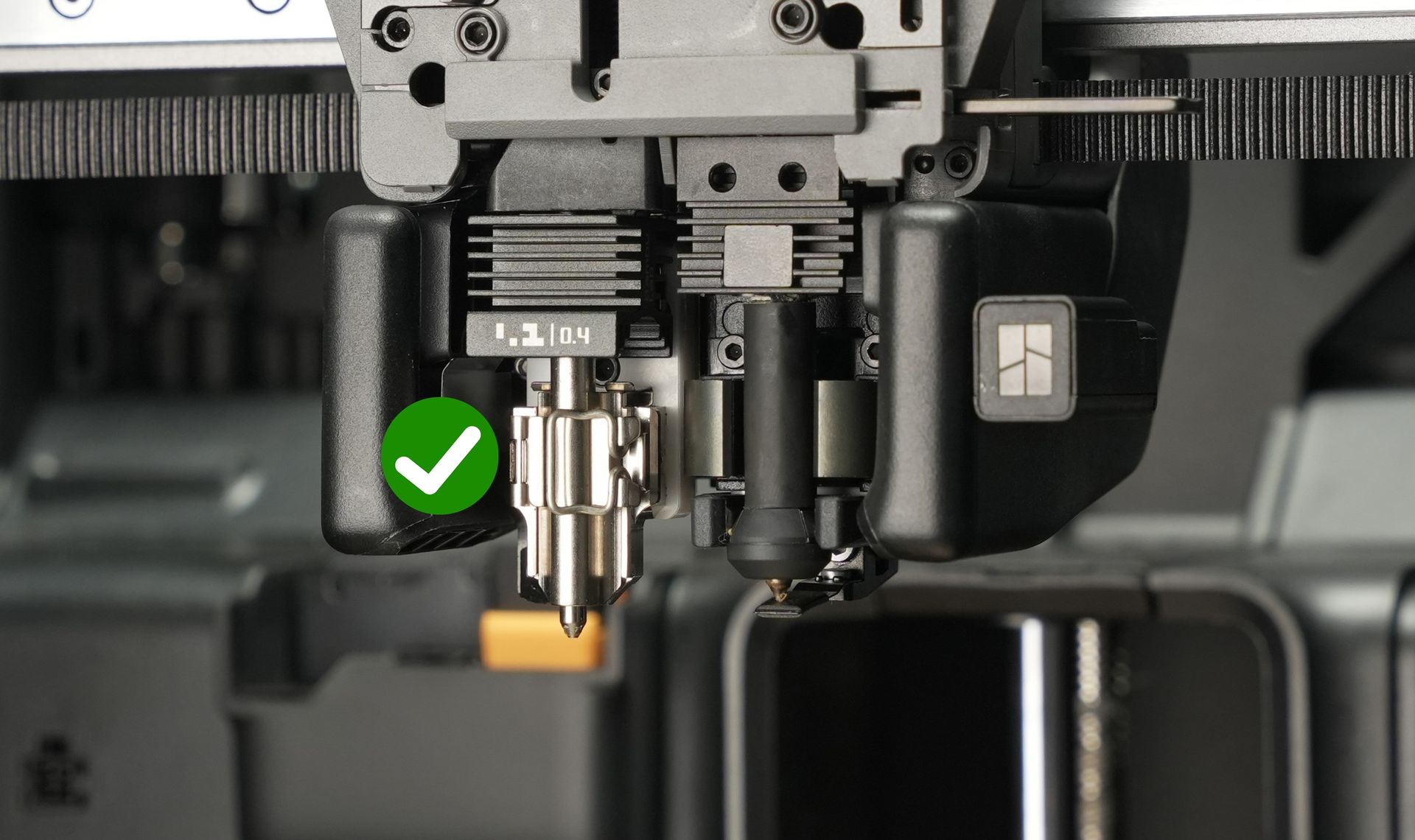

Primero, fijate que la guía de filamento haya quedado bien firme. Después enchufá y prendé la impresora para verificar que tanto el hotend izquierdo como el derecho puedan imprimir de forma normal.
Notas finales
Esperamos que esta guía te haya dado una mano y te sea práctica.
Si el problema sigue sin resolverse, por favor abrí un ticket de soporte y adjuntá los últimos logs de tu impresora junto con fotos u otros detalles. Nuestro equipo técnico va a revisar tu caso y te va a asistir en detalle.
