En este artículo te pasamos una guía detallada paso a paso y los puntos clave que tenés que tener en cuenta para cambiar la interfaz de cambio rápido de herramienta en tu H2C.

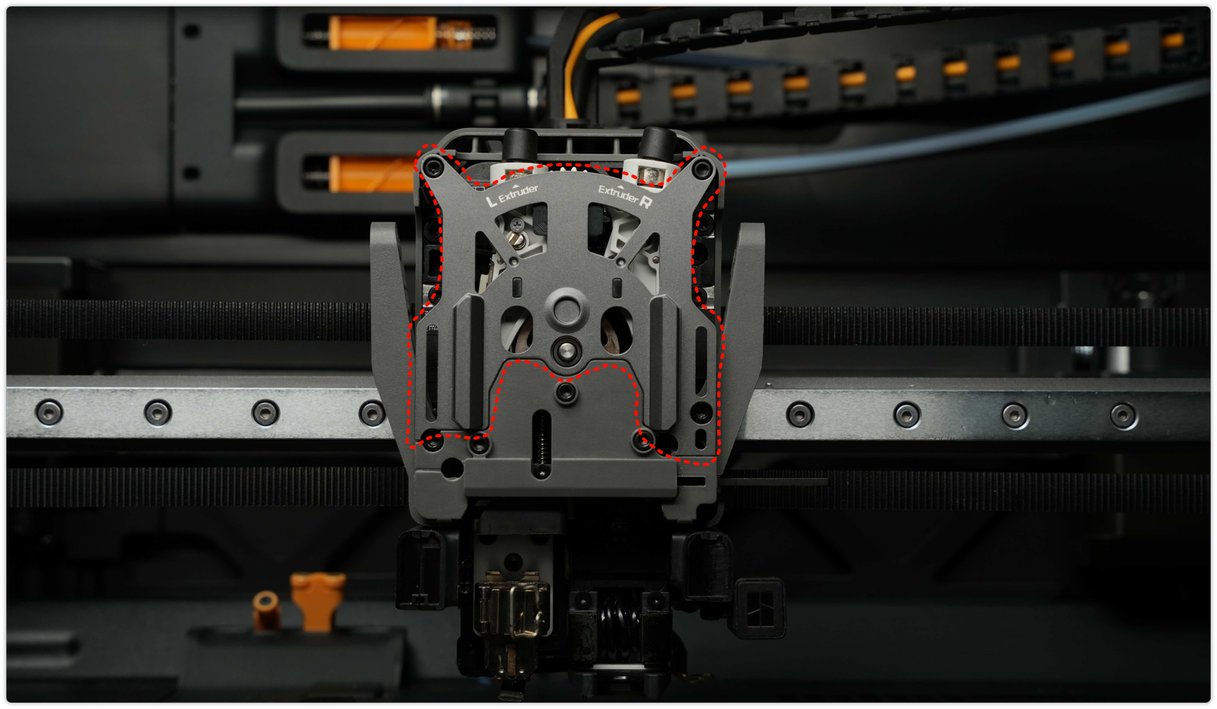

Interfaz de cambio rápido de herramienta de la H2C (Tapa frontal del extruder)
Los repuestos para esta interfaz incluyen lo siguiente:
- Interfaz de cambio rápido de herramienta * 1
- Tornillos M2.5x7 * 2
Cuándo usar esta guía
Cuando la interfaz de cambio rápido de herramienta (tapa frontal del extruder) está dañada.
Herramientas y materiales necesarios
- Interfaz de cambio rápido de herramienta nueva
- Llave Allen H2.0
Aviso de seguridad
Es importantísimo que apagues la impresora antes de hacer cualquier mantenimiento, sobre todo si vas a tocar la electrónica o los cables del cabezal. Si hacés esto con la máquina prendida, podés provocar un cortocircuito, quemar la electrónica y hasta tener un accidente.
Mientras desarmás cosas, como el hotend, vas a dejar a la vista cables y componentes eléctricos que se pueden poner en corto si se tocan entre sí, o si tocan otro metal o componente con la impresora prendida. Esto puede arruinar la electrónica de la impresora y traerte más problemas.
Por eso, acordate siempre de apagar y desenchufar la impresora antes de meter mano. Así evitás cortos o daños en las placas y trabajás seguro. Si tenés alguna duda o te trabás con esta guía, abrí un ticket en nuestra página de Soporte y vamos a hacer lo posible para contestarte rápido y darte una mano.
Sacando la interfaz vieja

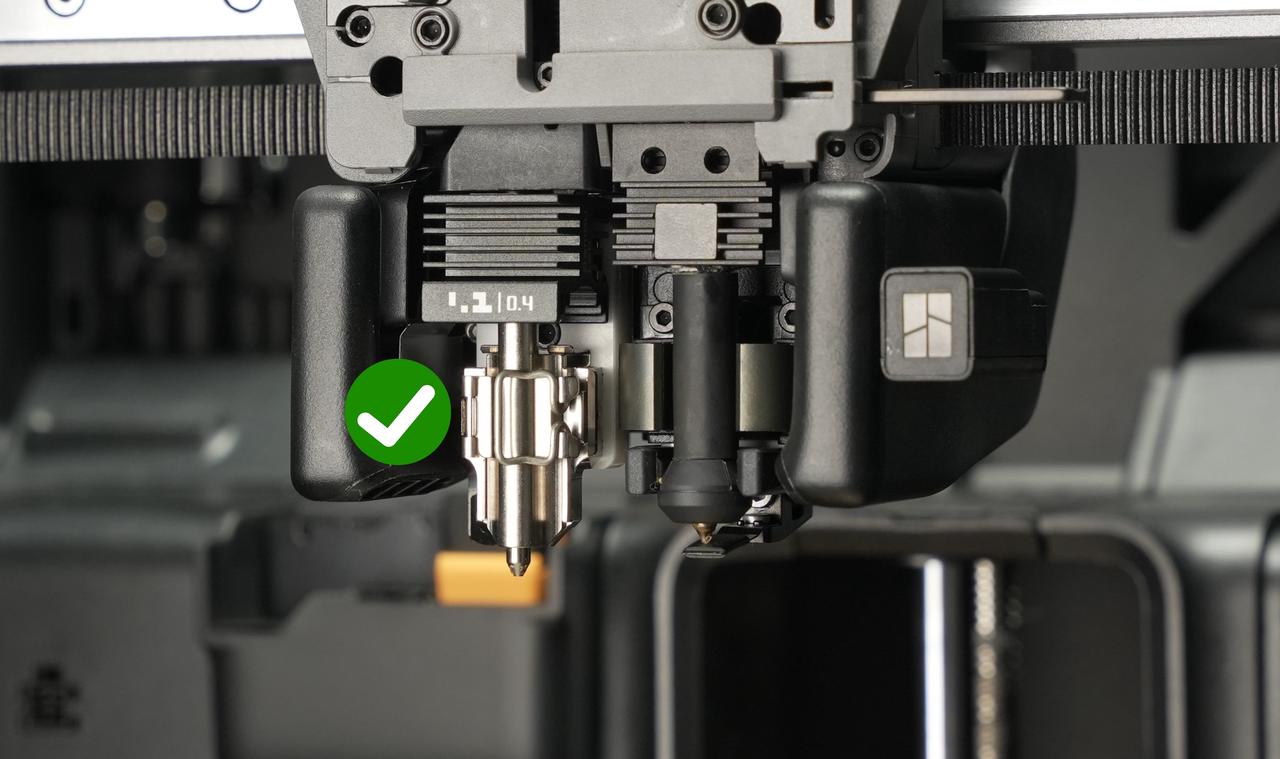

Paso 1: Sacá el hotend
Nozzle izquierdo: Sacale la funda de silicona al nozzle izquierdo, abrí el clip que lo agarra y sacá el conjunto del nozzle izquierdo.
Nozzle derecho: Tirale de la manijita del nozzle hacia la derecha para destrabarlo y sacá el conjunto del nozzle derecho.
Paso 2: Sacá la guía de filamento del extruder
Empujá con los dedos el conector negro del nozzle desde abajo hacia arriba, mientras presionás despacito la manija del cortador izquierdo para zafarlo de la ranura que está cerca del tornillo del cortador.
Para ver el paso a paso del reemplazo, fijate en la wiki: Pasos para el reemplazo de la guía de filamento del extruder dual de la H2C.
Paso 3: Sacá la interfaz de cambio rápido de herramienta
Sacá los dos tornillos (M2.5x7) de la interfaz de cambio rápido. Tratá la pieza con cuidado al sacarla para no cortar el cable FPC.
Después, levantá los clips del conector del cable flex, desenchufá el cable del sensor de efecto Hall de la interfaz y retirá la interfaz de cambio rápido.
Instalando la interfaz nueva
Paso 1: Instalá la interfaz de cambio rápido

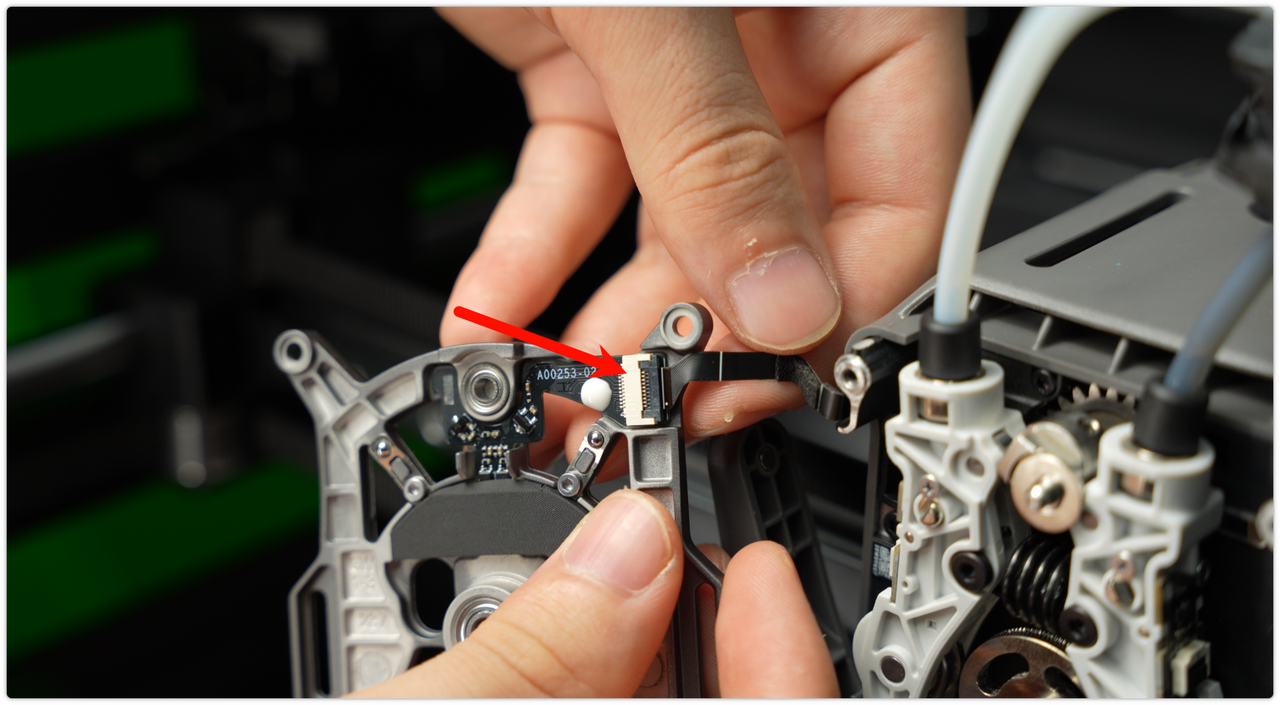

Enchufá el cable FPC en el conector de la interfaz, asegurándote de que entre hasta el fondo (la línea blanca tiene que quedar derecha, marcando que entró bien), y después trabá el conector.

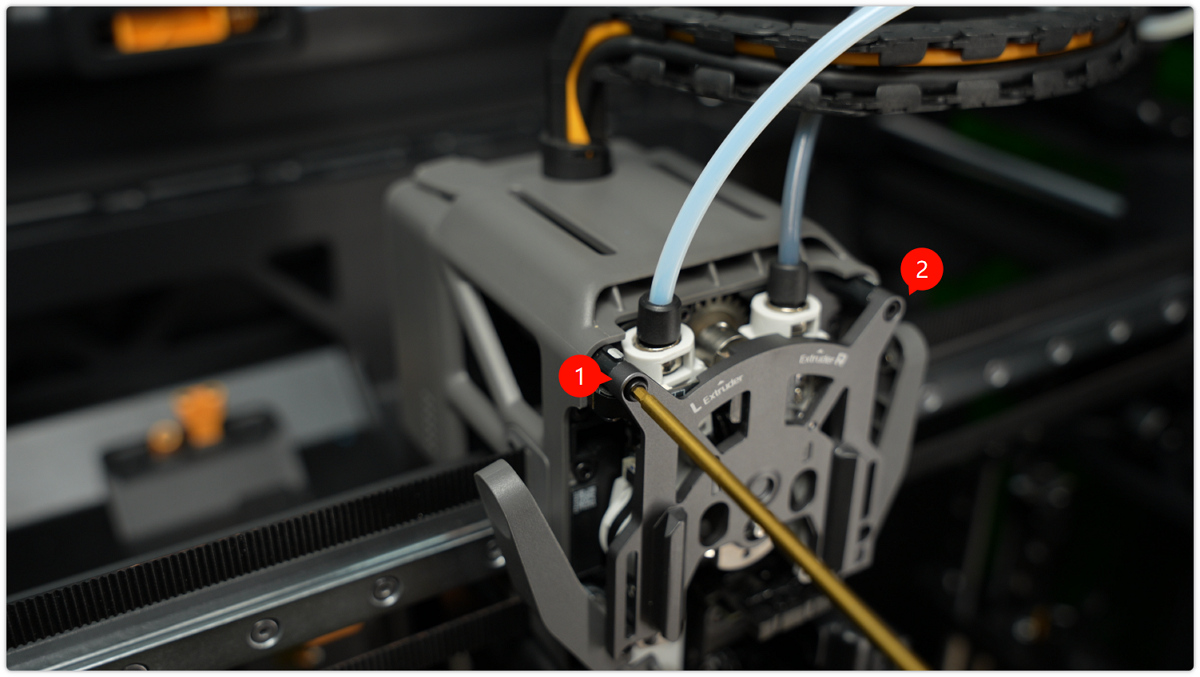

Antes de colocar la interfaz de cambio rápido, usá un destornillador para acomodar el ángulo del mecanismo de leva y que entre más fácil. Meté el destornillador en el agujerito de la leva mientras sostenés con la mano la varilla izquierda en su lugar. Después, girá la leva hasta que el agujero de arriba quede mirando derecho para arriba.

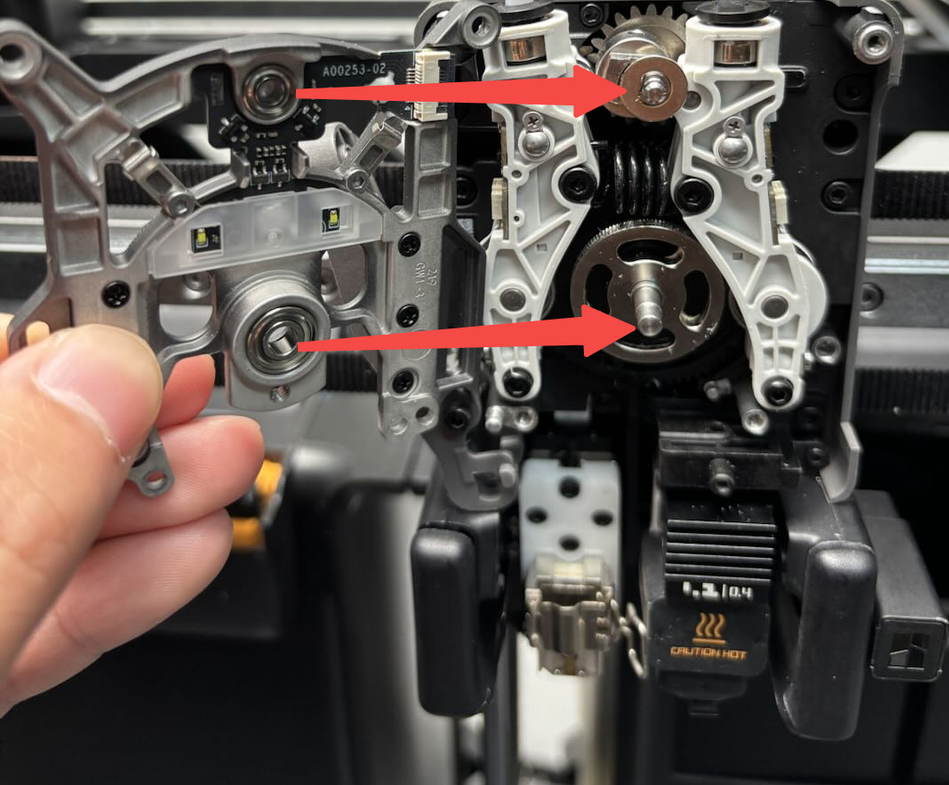

Alineá los rodamientos de arriba y de abajo de la interfaz con los del extruder, y calzá la pieza. Si el rodamiento de arriba no quiere entrar bien, apretá la leva un poquito para abajo para ayudar a que calce en su lugar.
Doblá el cable FPC para un costado, enderezalo y metelo en la ranura que está por el costado del cabezal.
Por último, ajustá los dos tornillos M2.5x7 de la interfaz.
Nota: Antes de apretar a fondo los tornillos, fijate que los agujeros de las dos puntas estén perfectamente alineados. Si mandás el tornillo a la fuerza mientras una punta está levantada, podés partir la interfaz de cambio rápido.

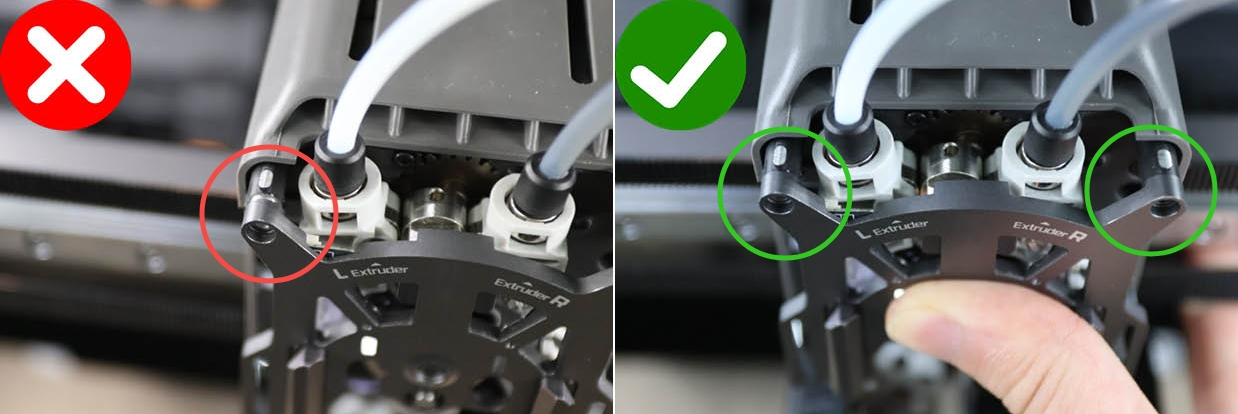

La imagen de abajo a la derecha te muestra cómo tienen que quedar bien alineados los agujeros de ambos lados, y la de la izquierda te muestra cómo quedan cuando están mal puestos.
Paso 2: Instalá el conjunto guía de la interfaz de cambio rápido

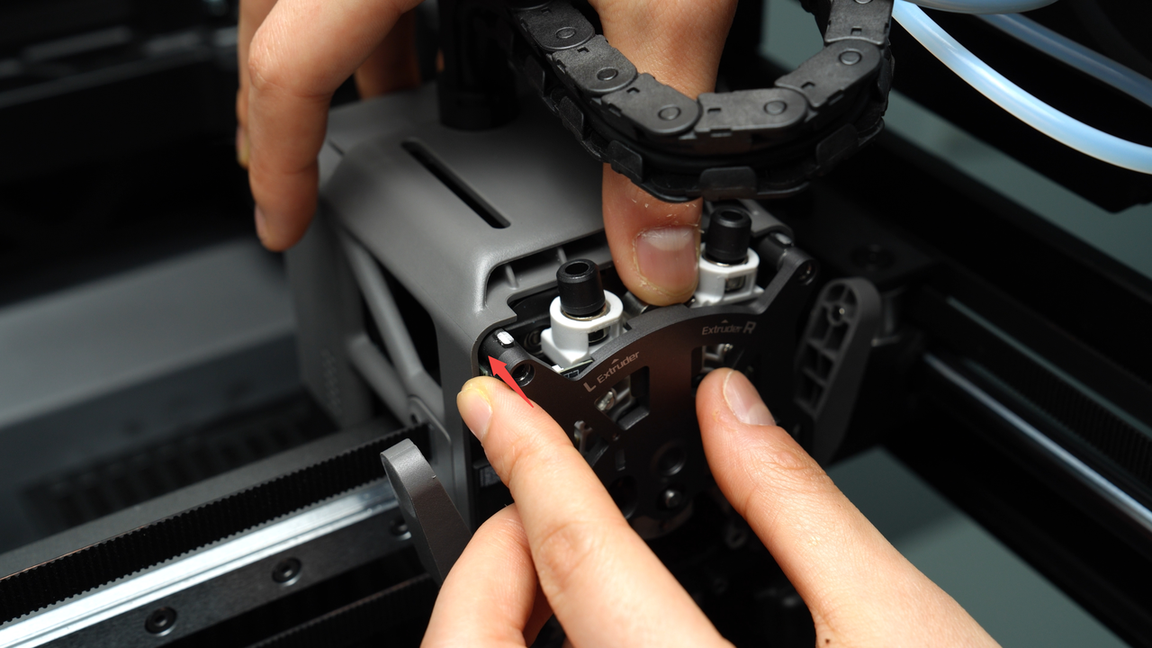

Apretá suavemente el cortador izquierdo para darle un buen ángulo así entra más fácil, y después guiá la interfaz a su lugar. Por último, apretá para abajo los dos cortadores mientras empujás la interfaz para que quede bien chata y apoyada del todo.
Para ver en detalle el reemp
Fuente: Adaptado al español desde el wiki oficial (licencia CC BY-SA). Revisión técnica por equipo Breva.
