Este artículo te da una guía detallada paso a paso y las cosas importantes a tener en cuenta para cambiar el módulo de calentamiento por inducción en tu H2C.

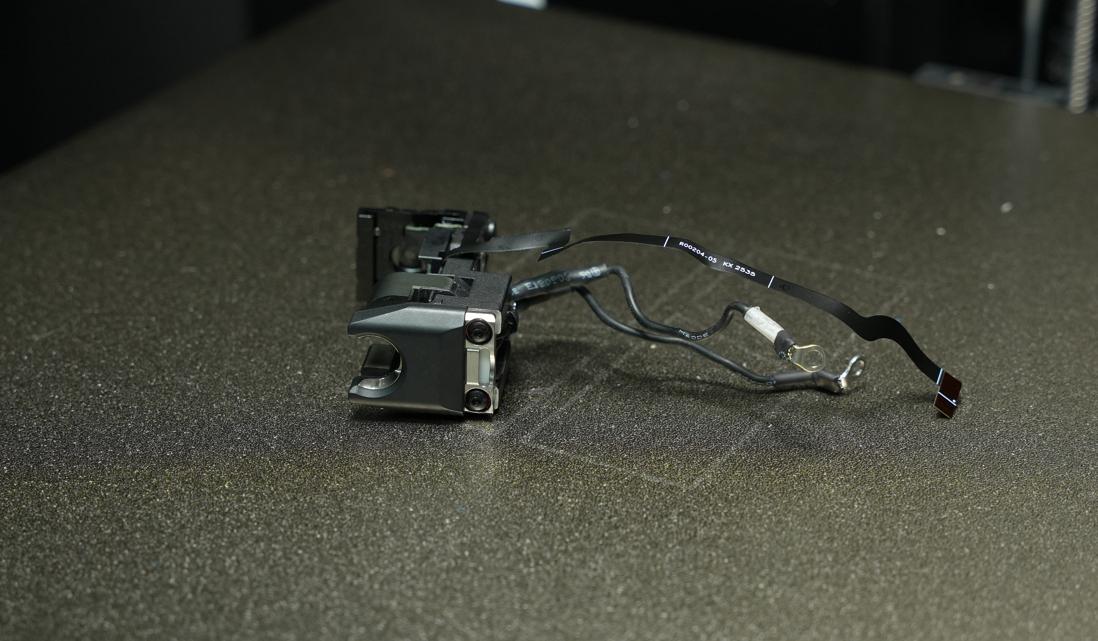

Módulo de calentamiento por inducción de la H2C
El módulo de calentamiento por inducción derecho es la pieza clave que permite que el hotend se caliente rapidísimo sin contacto. Trae una bobina de inducción integrada que genera corrientes de Foucault adentro del hotend gracias a la inducción electromagnética, logrando que la temperatura suba al toque. Además, el módulo viene con una interfaz de temperatura y un sensor Hall para mandar los datos de temperatura y detectar si el hotend está bien instalado.
Cuándo usar esta guía
- Si se rompió el componente de calentamiento por inducción.
- Si el soporte técnico de Bambu Lab te dice que lo cambies.
Herramientas y materiales necesarios
- Módulo de calentamiento por inducción nuevo.
- Llaves Allen H1.5 y H2.0.

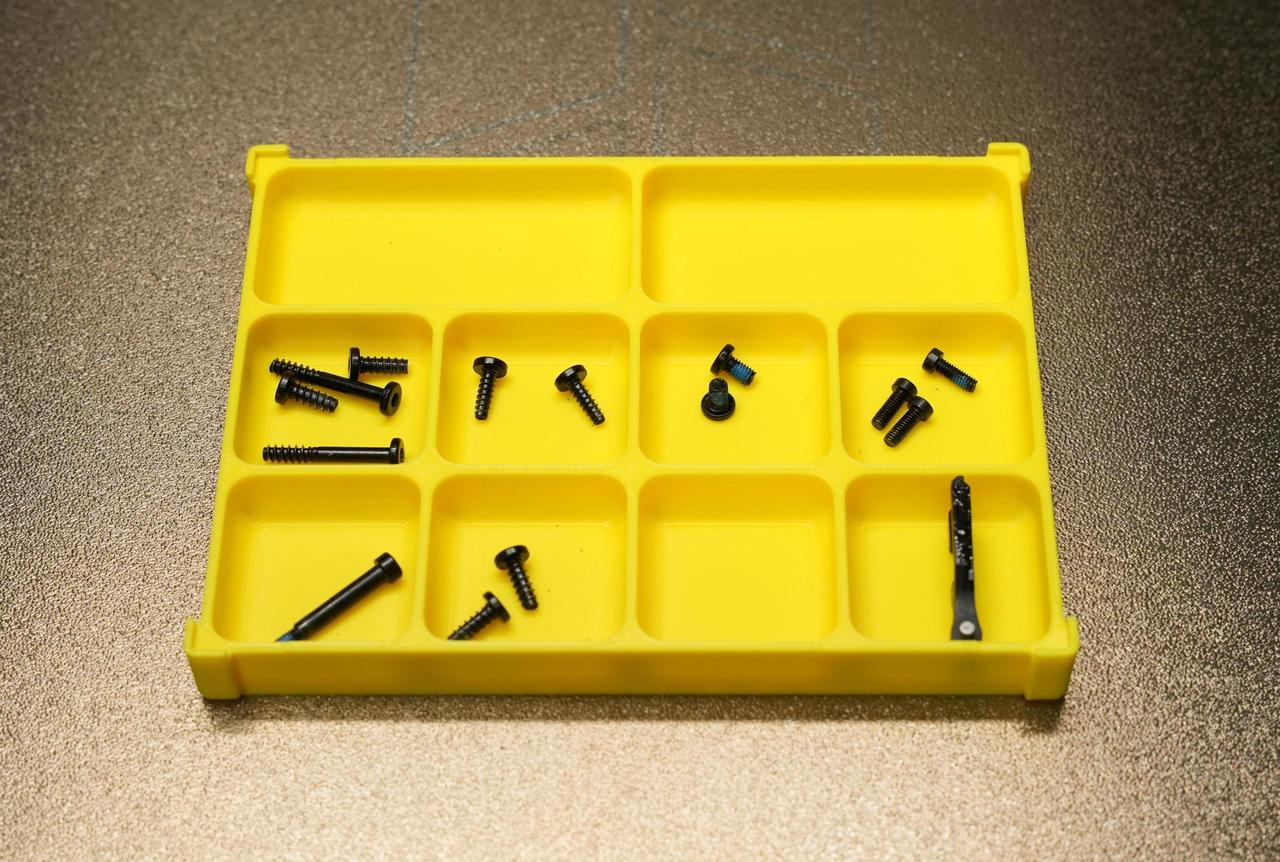

- Cajita para tornillos (opcional).
Fijate que este cambio lleva un montón de tornillos, así que te conviene prepararte una cajita organizadora antes de arrancar. Así los separás bien y armar todo de vuelta se te hace mucho más fácil.
Advertencia de seguridad
Es clave apagar la impresora antes de mandarte a hacer cualquier mantenimiento, especialmente si vas a tocar la electrónica o los cables del cabezal. Si hacés esto con la máquina prendida, podés armar un cortocircuito, quemar la electrónica y lastimarte.
Durante el arreglo o si estás buscando una falla, capaz tenés que desarmar partes, incluyendo el hotend. Esto deja los cables y componentes eléctricos pelados, y si se tocan entre sí, con otro metal o con la placa mientras la impresora está enchufada, hacen corto. Esto puede quemar la placa y traerte más dolores de cabeza.
Por eso, acordate siempre de apagar la impresora y desenchufarla antes de meter mano. Así evitás cortos o que se arruine la electrónica, y trabajás seguro. Si tenés dudas sobre esta guía, abrí un ticket nuevo en nuestra página de soporte y le metemos pata para contestarte y darte una mano.
Cómo sacar el módulo de calentamiento por inducción viejo

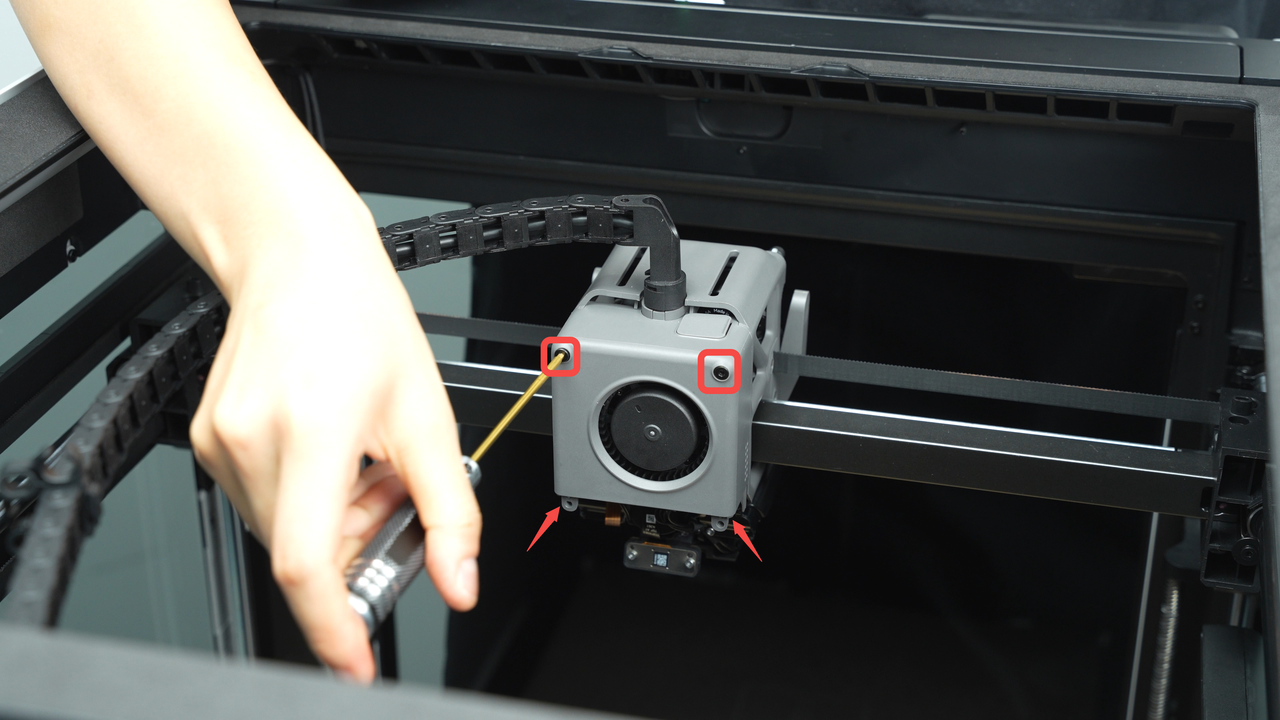

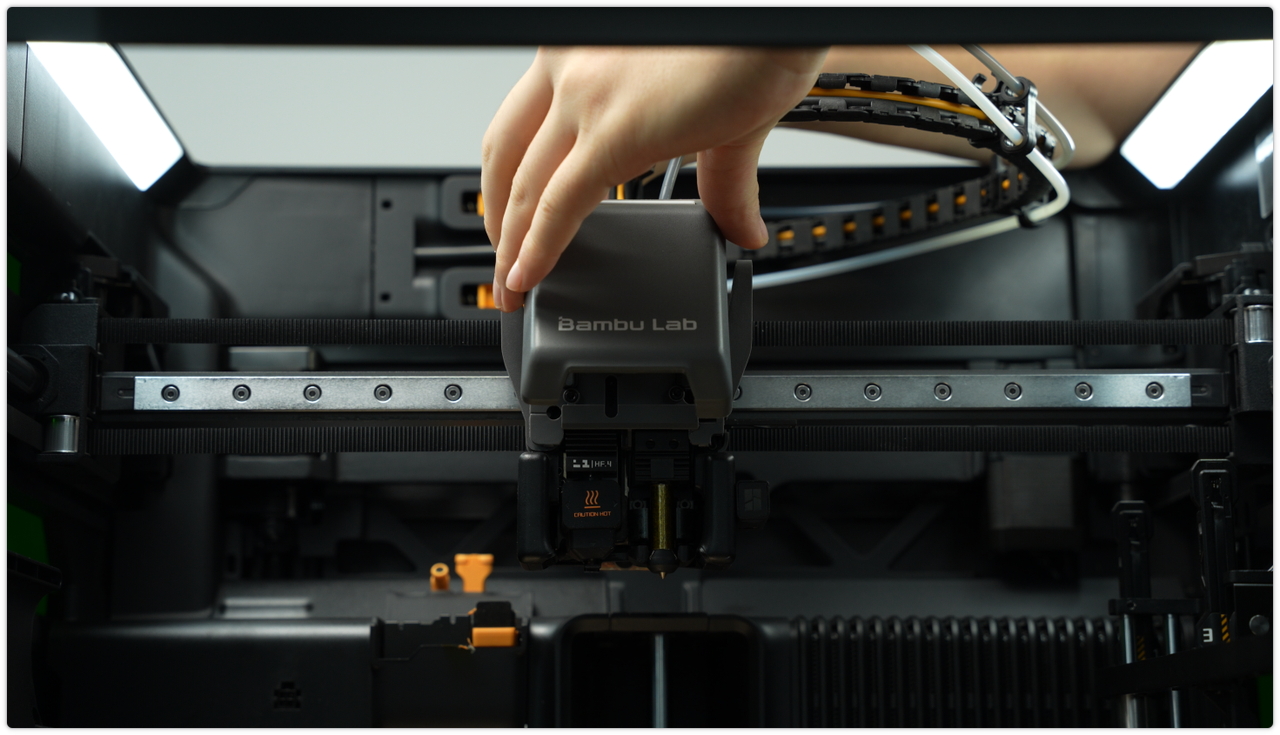

Paso 1: Sacá el ventilador de enfriamiento mejorado del cabezal
Paso 2: Sacá los hotends izquierdo y derecho
Nozzle izquierdo: Sacá la funda de silicona, abrí el clip de fijación y sacá el conjunto del nozzle izquierdo.
Nozzle derecho: Tirale de la manija del nozzle para la derecha para destrabarlo, y sacá el conjunto del nozzle derecho.

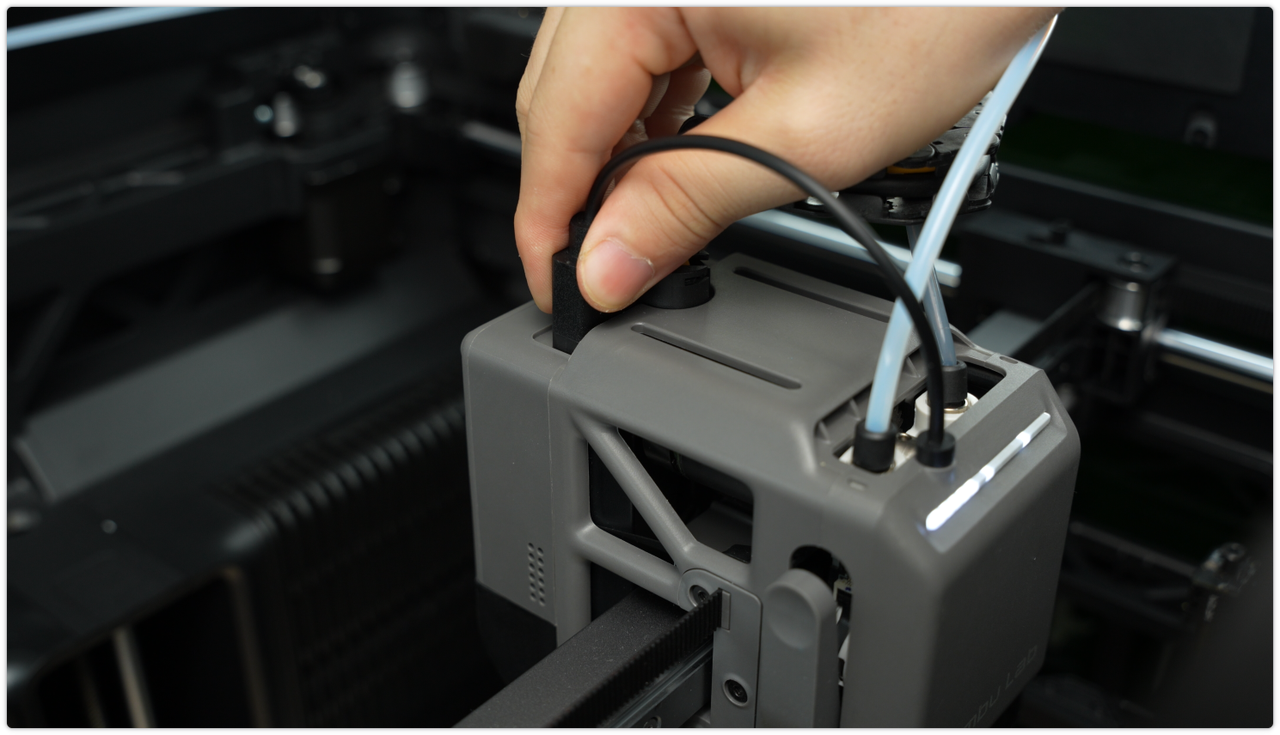

Paso 3: Sacá la guía de filamento del extruder
Empujá con los dedos el conector negro del nozzle desde abajo, mientras apretás despacito la manija del cortador izquierdo para zafar el cortador de la ranura que está cerca de su tornillo.
Para ver los pasos bien detallados, fijate en la wiki: Pasos para cambiar la guía de filamento del extruder en la H2C.

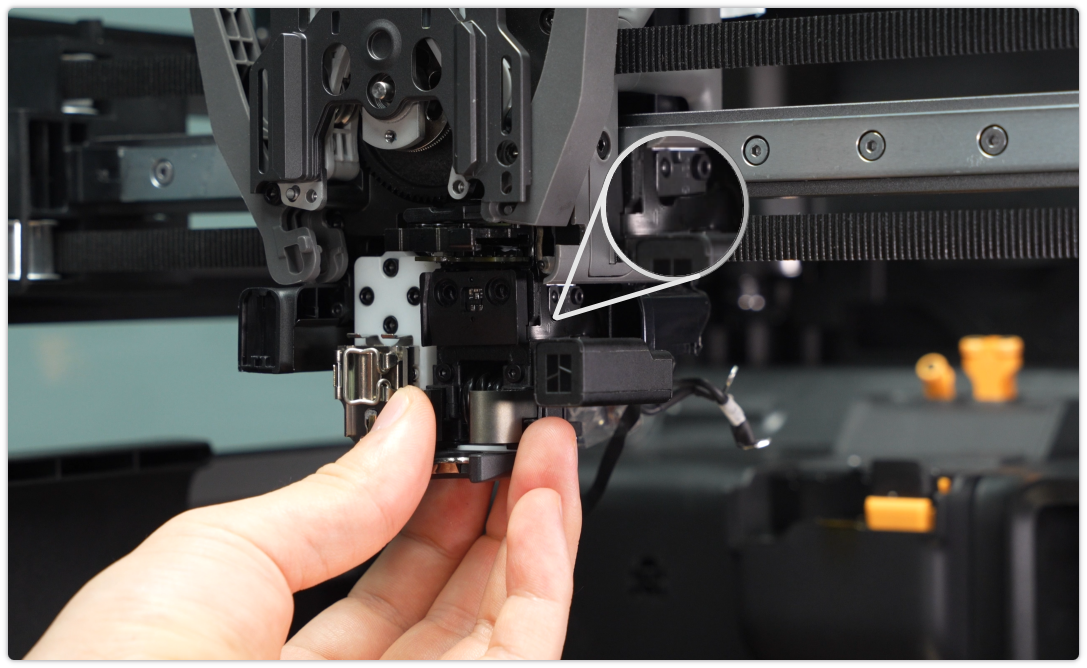

Paso 4: Sacá la traba de inducción del hotend
Tirá la traba para la derecha hasta que salga del todo.

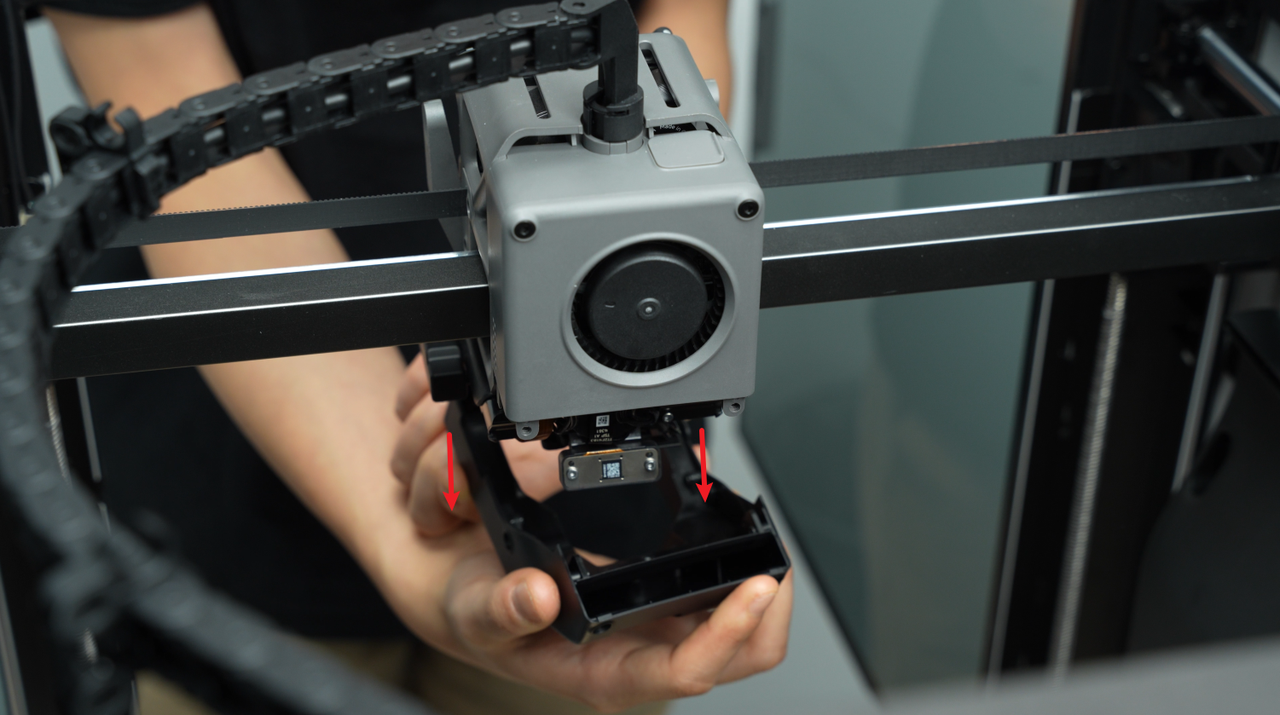

Paso 5: Sacá el ventilador de capa
Para ver los detalles, mirá esta Wiki: Cómo cambiar el ventilador de capa en la H2C.
Paso 6: Sacá la salida del conducto de aire del ventilador del hotend
Usá una llave Allen H1.5 para sacar los dos tornillos (M2x5). Agarrá bien el conducto con una mano y tirá derecho para afuera para sacarlo.

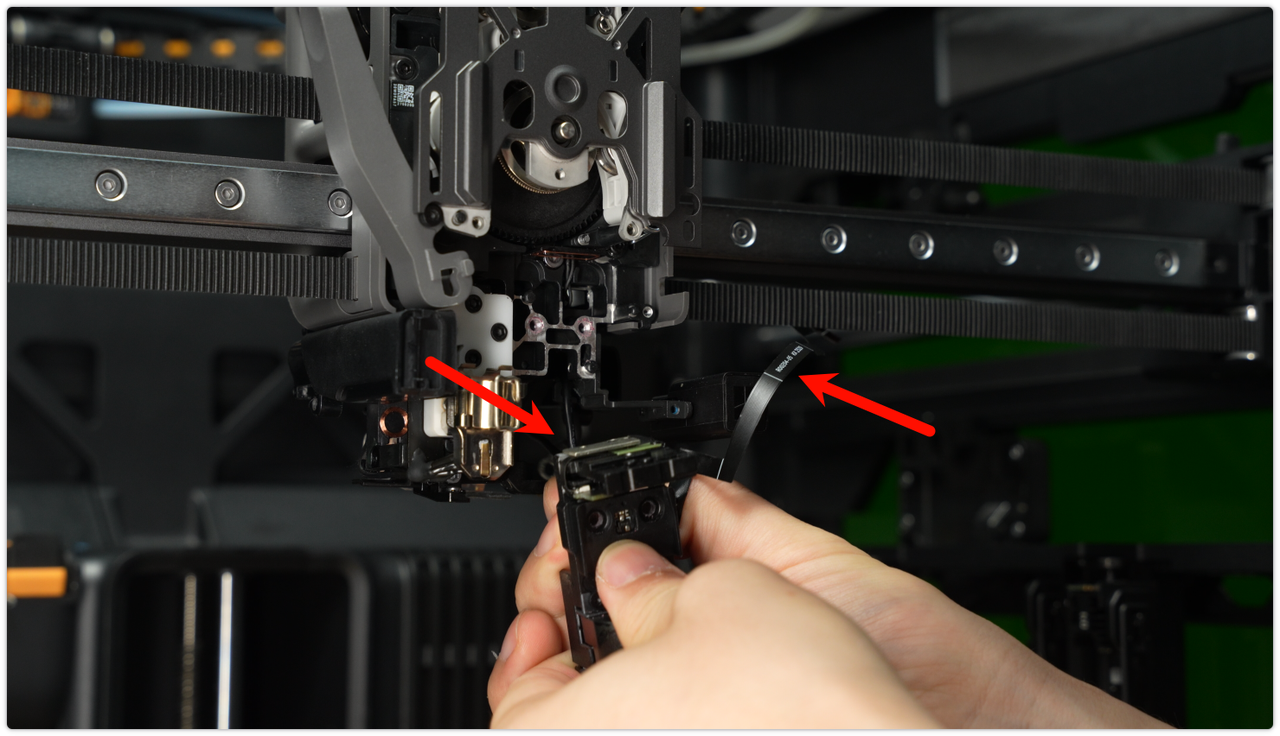

Paso 7: Sacá el módulo de calentamiento por inducción

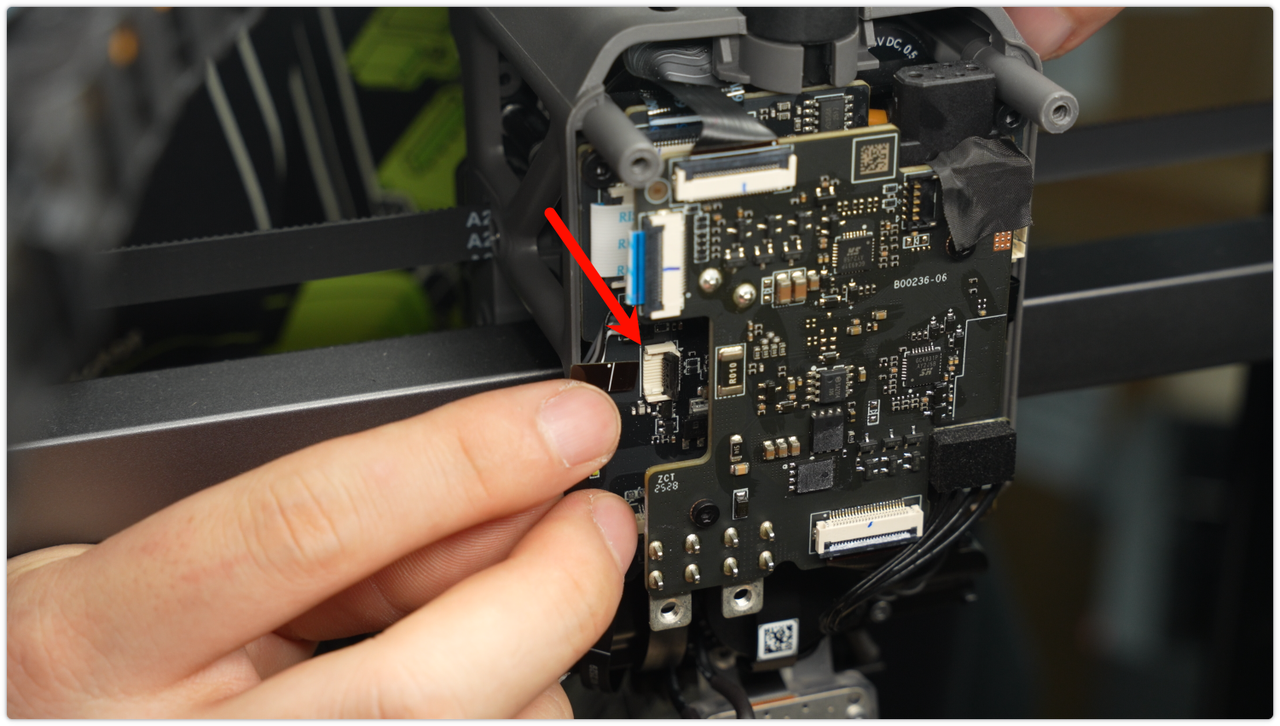

Abrí el clip del cable de señal del módulo y desconectalo. Hacelo con cuidado, no lo tires a lo bestia.

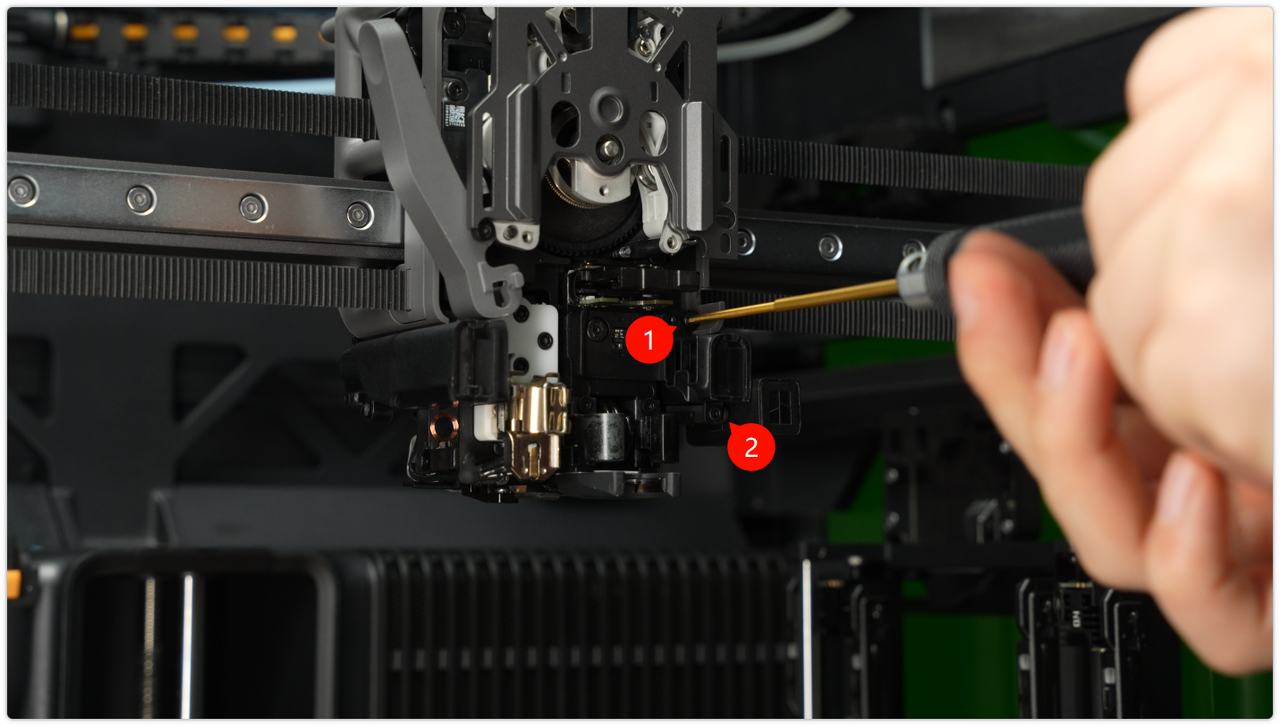

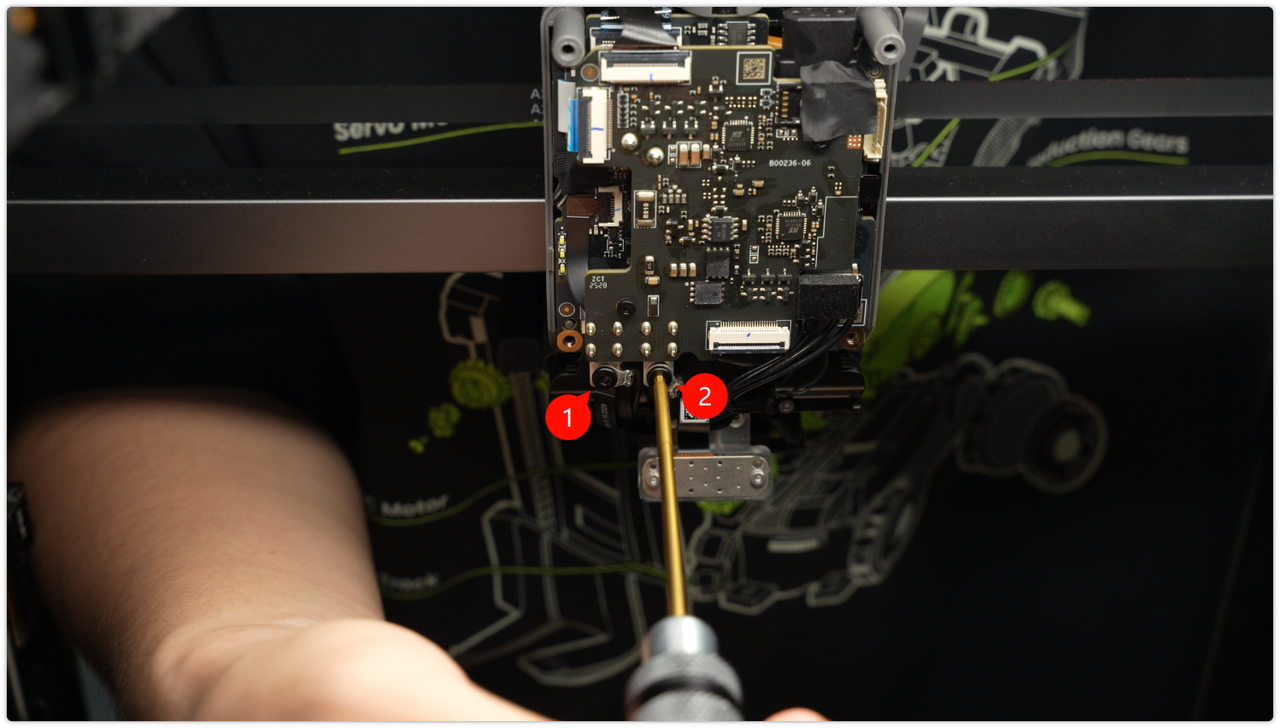

Usá una llave Allen H2.0 para sacar los dos tornillos (M3x6), desenchufá el cable de alimentación del módulo y sacalo de la canaleta.

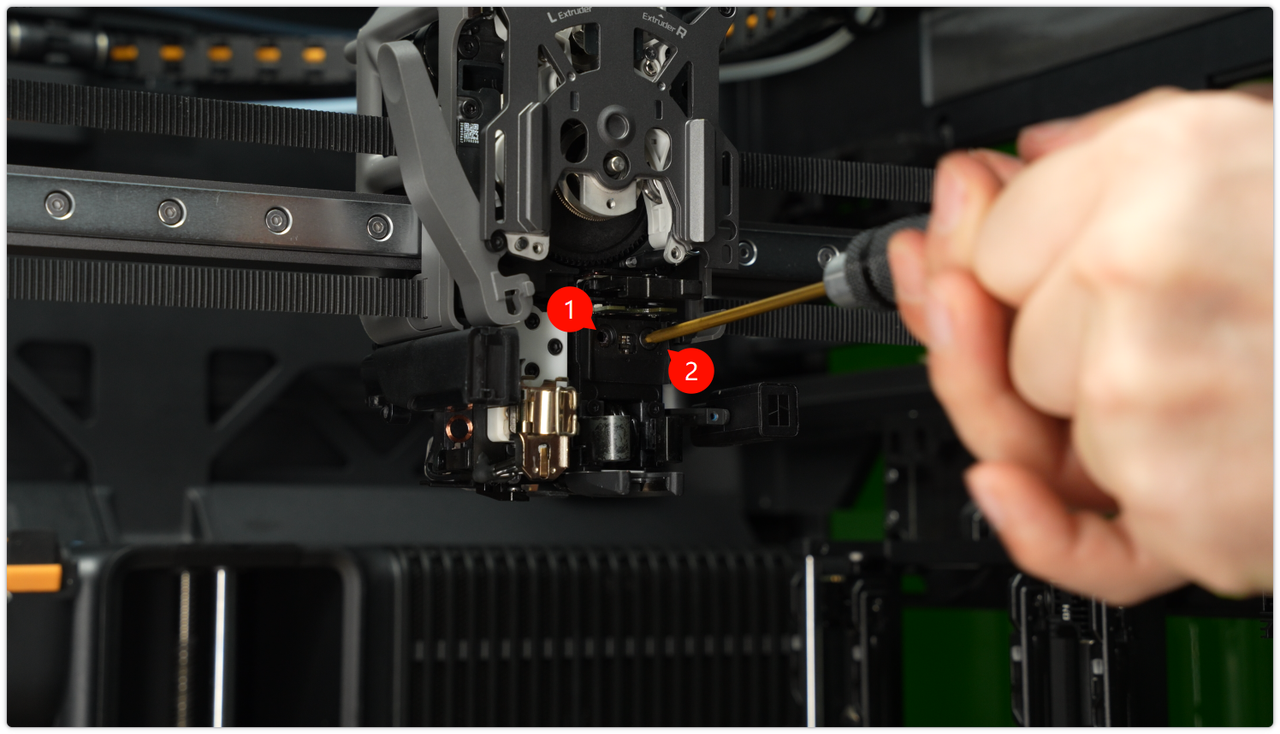

Después, andá para adelante y usá una llave Allen H2.0 para sacar los otros dos tornillos de retención (M3x12).
⚠️ Advertencia importantísima: ¡Ojo que podés romper los cables cuando sacás el módulo! Los cables flex del costado vienen con cinta bifaz. Cuando saques el cable flex del panel later
