Este artículo te va a dar una guía detallada con el paso a paso y las cosas importantes a tener en cuenta para cambiar el ensamble de la correa del soporte del hotend de inducción en tu H2C.
Contenido de la página
- Ensamble de la correa del soporte del hotend Vortek
- Cuándo usar esta guía
- Herramientas y materiales necesarios
- Advertencia de seguridad
- Guía en video
- Cómo sacar el ensamble viejo de la correa del soporte del hotend de inducción
- Paso 1: Sacar el actuador del seguro del hotend de inducción
- Paso 2: Sacar el ensamble del soporte del hotend de inducción
- Paso 3: Sacar la tapa protectora del motor del hotend de inducción
- Paso 4: Sacar el ensamble de la correa del soporte del hotend de inducción
- Cómo instalar el ensamble nuevo de la correa del soporte del hotend de inducción
- Paso 1: Instalar el ensamble de la correa del soporte del hotend de inducción
- Paso 2: Tensión de la correa
- Paso 3: Instalar la tapa protectora del motor del soporte del hotend de inducción
- Paso 4: Instalar el ensamble del soporte del hotend de inducción
- Paso 5: Instalar el actuador del seguro del hotend de inducción
- Calibración del ensamble del soporte del hotend de inducción
- Verificación de funcionamiento
- Notas finales
Ensamble de la correa del soporte del hotend Vortek

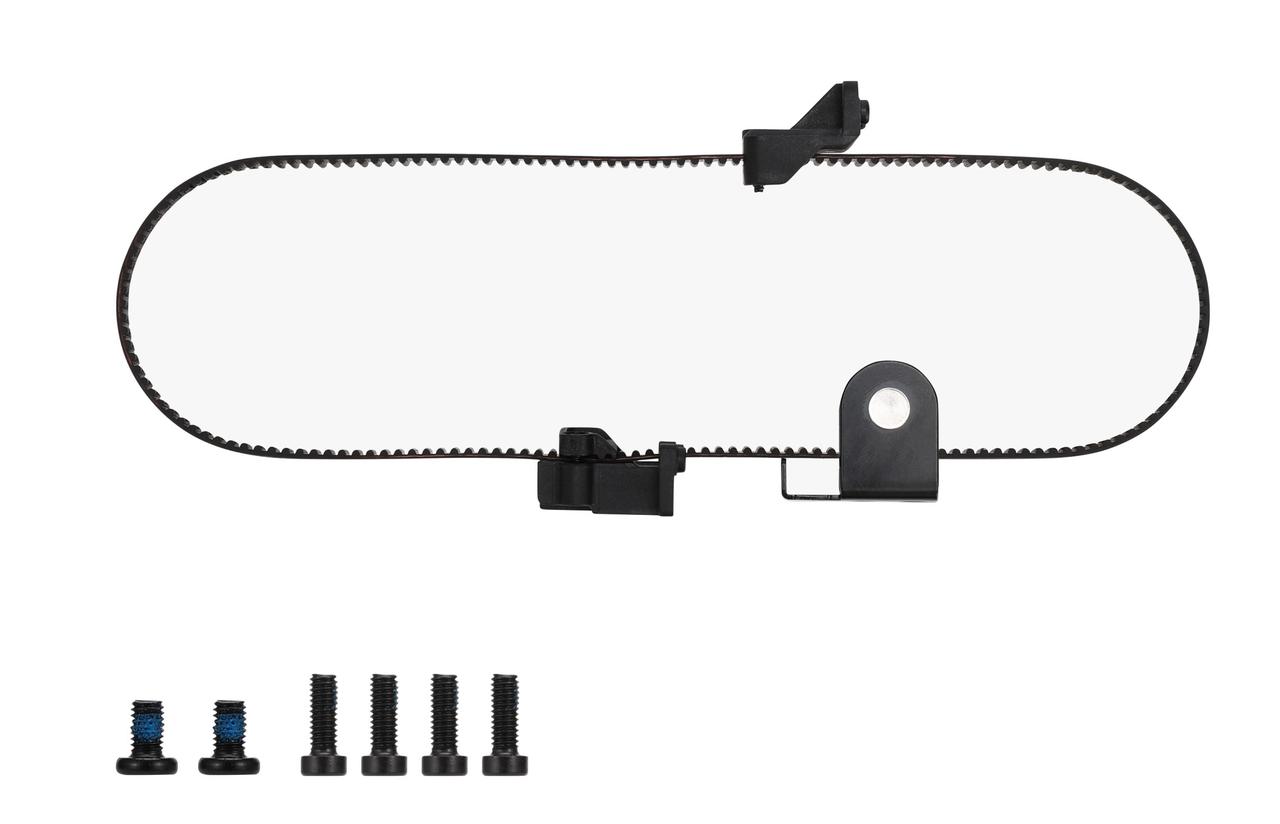

El ensamble de la correa del soporte del hotend de inducción es el corazón de la transmisión de potencia del sistema Vortek. Transforma el movimiento de rotación que genera el motor del soporte 3513 en un movimiento de elevación lineal preciso para el soporte del hotend de inducción.
Cuándo usar esta guía
- La correa está dañada o cortada.
- El soporte técnico de Bambu te recomendó cambiarla.
Herramientas y materiales necesarios
- Destornillador H1.5
- Destornillador H2.0

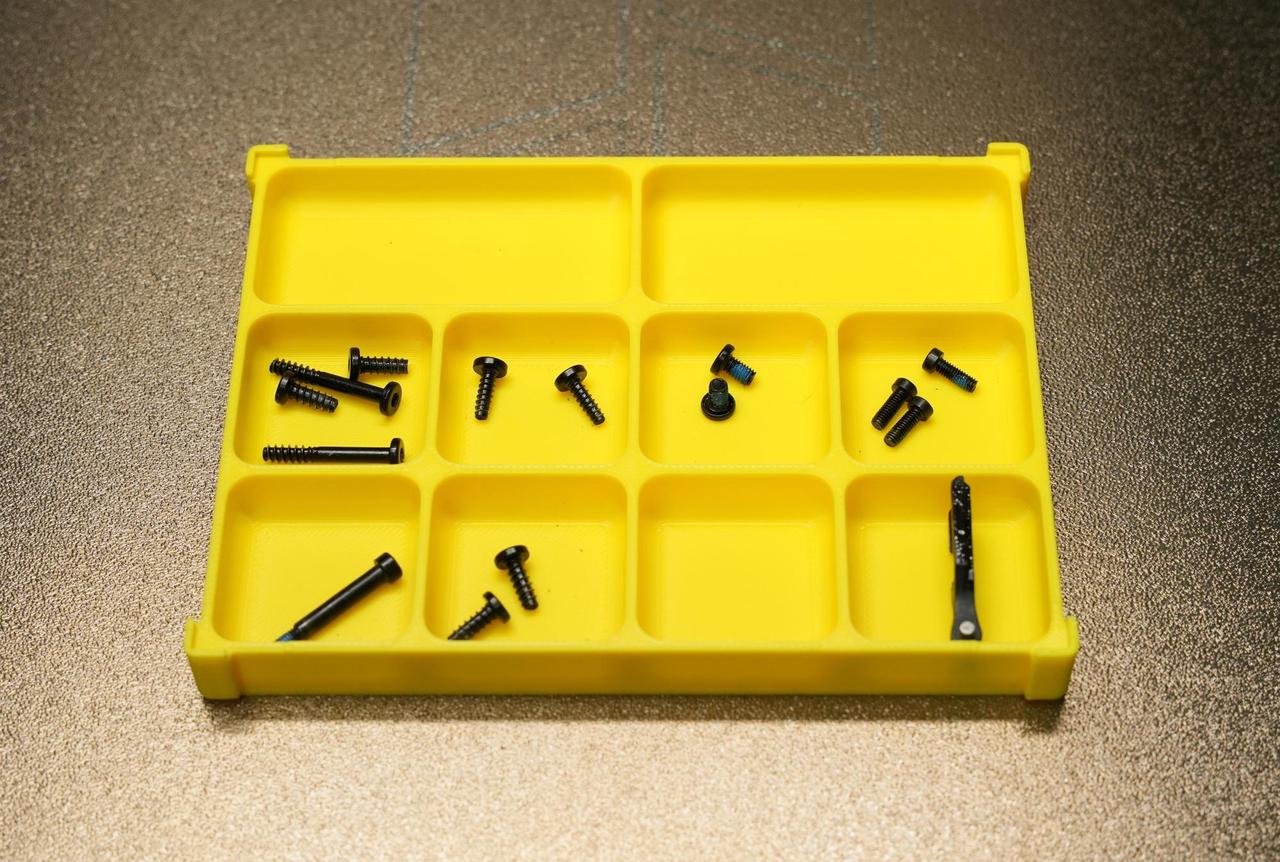

Este proceso de reemplazo lleva muchos tornillos. Para que no se te pierdan ni se te mezclen, te recomendamos armarte una caja organizadora de antemano para separarlos y encontrarlos fácil.
Advertencia de seguridad
Es fundamental que apagues la impresora antes de hacer cualquier trabajo de mantenimiento, incluso si vas a tocar la electrónica o los cables del cabezal. Hacer estas cosas con la máquina prendida puede provocar un cortocircuito, dañando la electrónica y siendo un peligro para tu seguridad.
Durante el mantenimiento o si estás buscando una falla, capaz tengas que desarmar partes, incluyendo el hotend. Esto deja a la vista cables y componentes eléctricos que podrían hacer corto si se tocan entre sí, con otro metal o con componentes electrónicos mientras la impresora sigue prendida. Esto puede arruinar la electrónica de la impresora y traerte más problemas.
Por eso, es clave que apagues la impresora y la desenchufes de la corriente antes de hacer cualquier mantenimiento. Así evitás cortocircuitos o daños en la electrónica, asegurando un trabajo seguro y efectivo. Si tenés alguna duda o consulta sobre cómo seguir esta guía, abrí un ticket nuevo en nuestra página de Soporte y vamos a hacer todo lo posible para responderte rápido y darte una mano.
Guía en video
Cómo sacar el ensamble viejo de la correa del soporte del hotend de inducción
Paso 1: Sacar el actuador del seguro del hotend de inducción

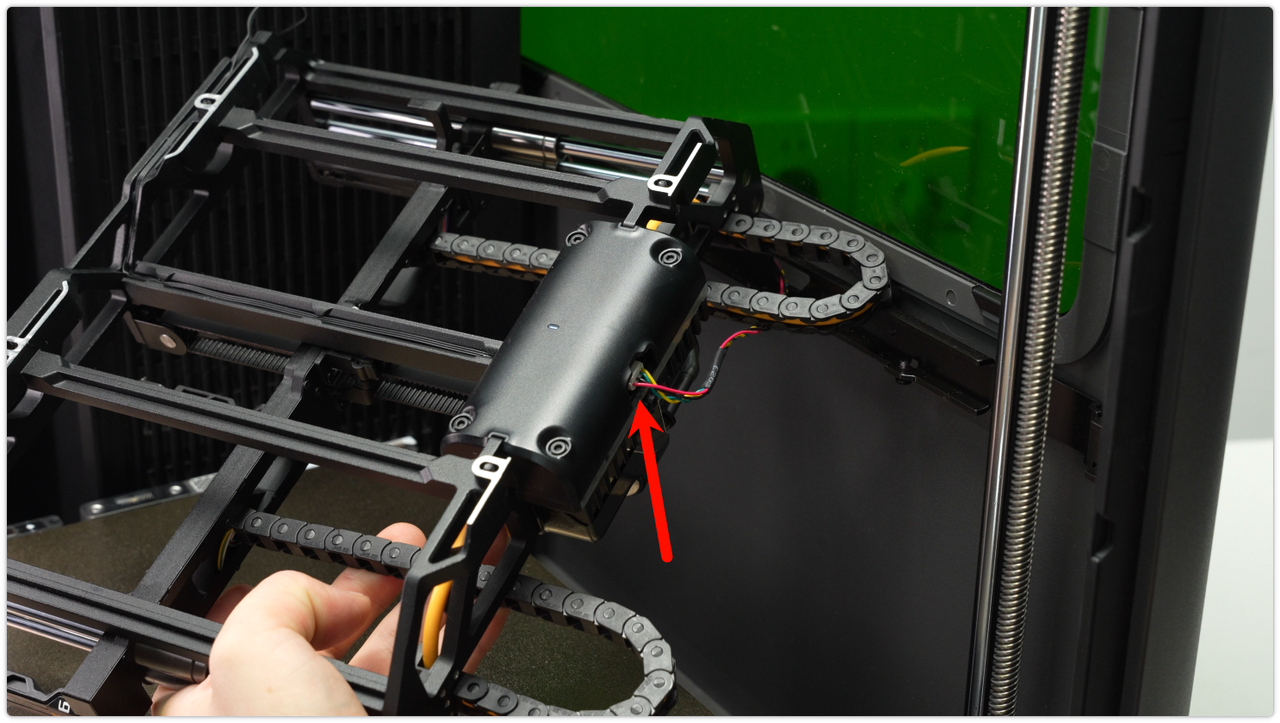

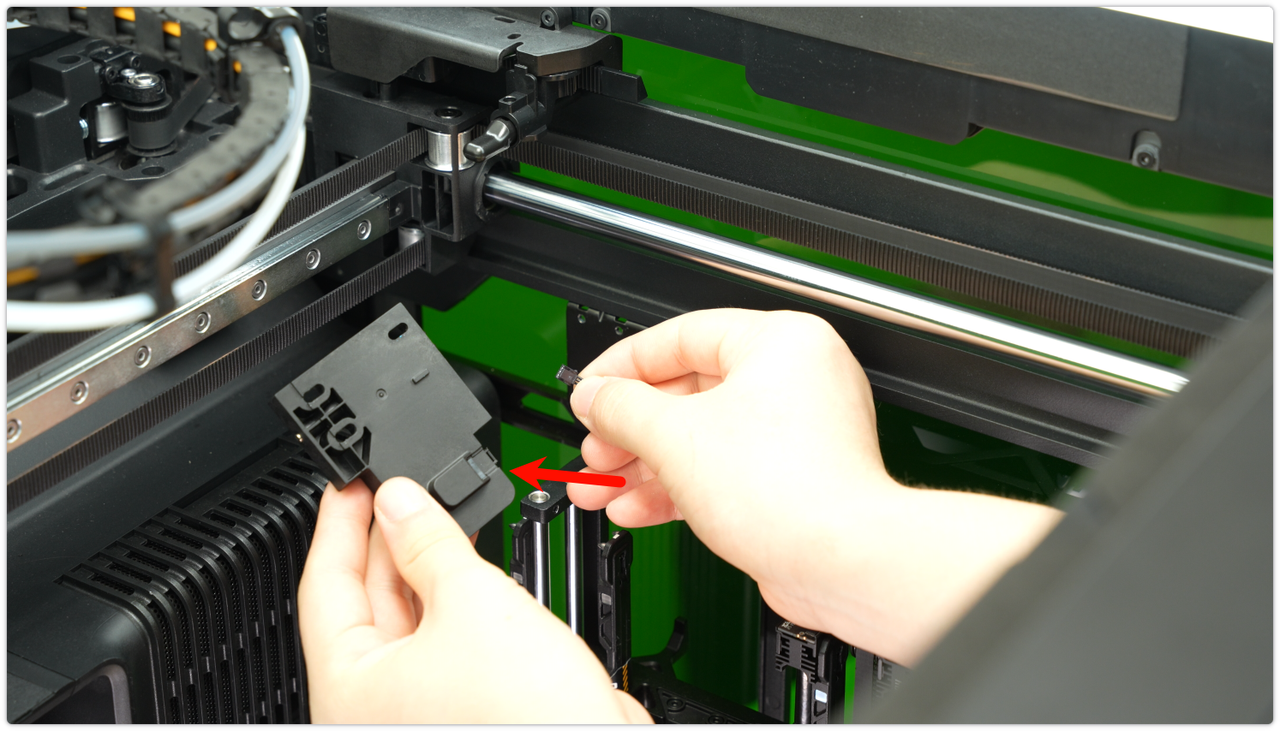

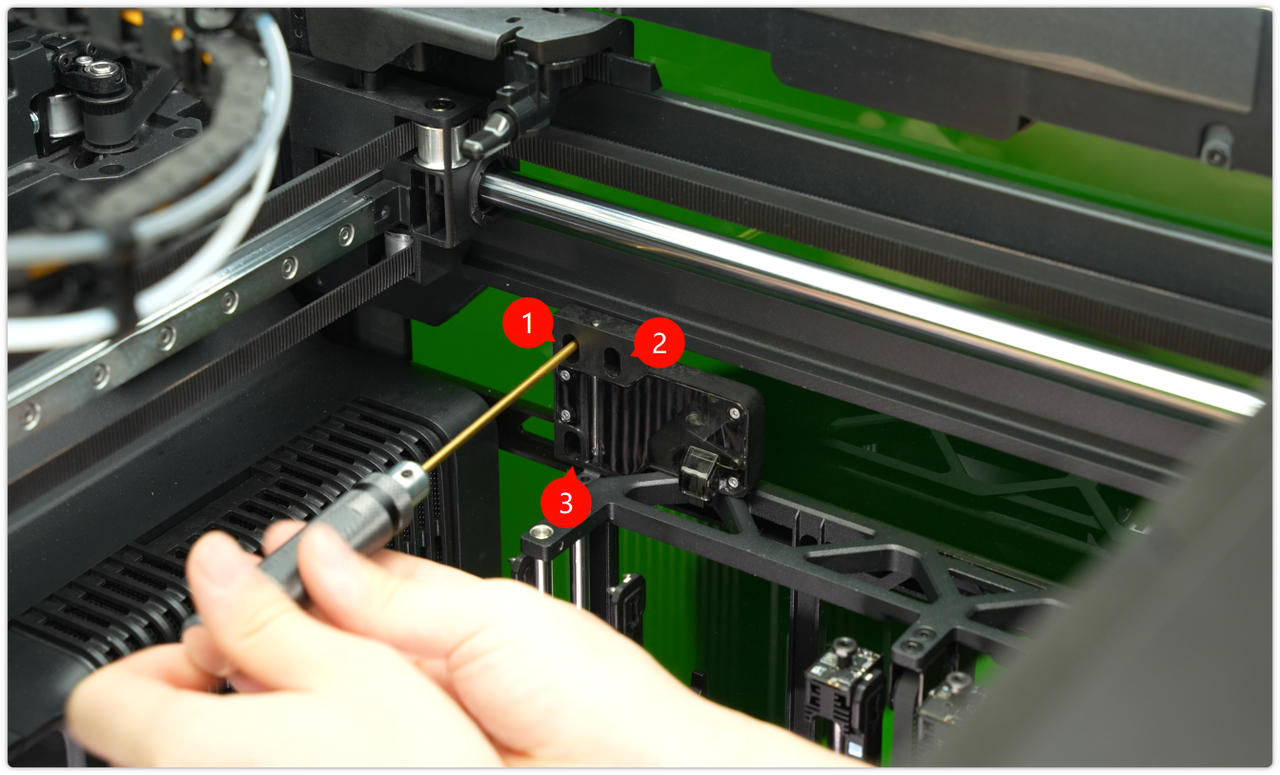

Desconectá el cable del ensamble de la correa del soporte del hotend de inducción, y después usá un destornillador de 2.0 mm para sacar los tres tornillos de fijación y desmontar el ensamble.
Para ver los pasos detallados del reemplazo, fijate en la wiki: Reemplazo del actuador del seguro del hotend de inducción.
Paso 2: Sacar el ensamble del soporte del hotend de inducción
Para ver los pasos detallados del reemplazo, fijate en la wiki: Guía de reemplazo del ensamble del soporte del hotend de inducción.
Paso 3: Sacar la tapa protectora del motor del hotend de inducción

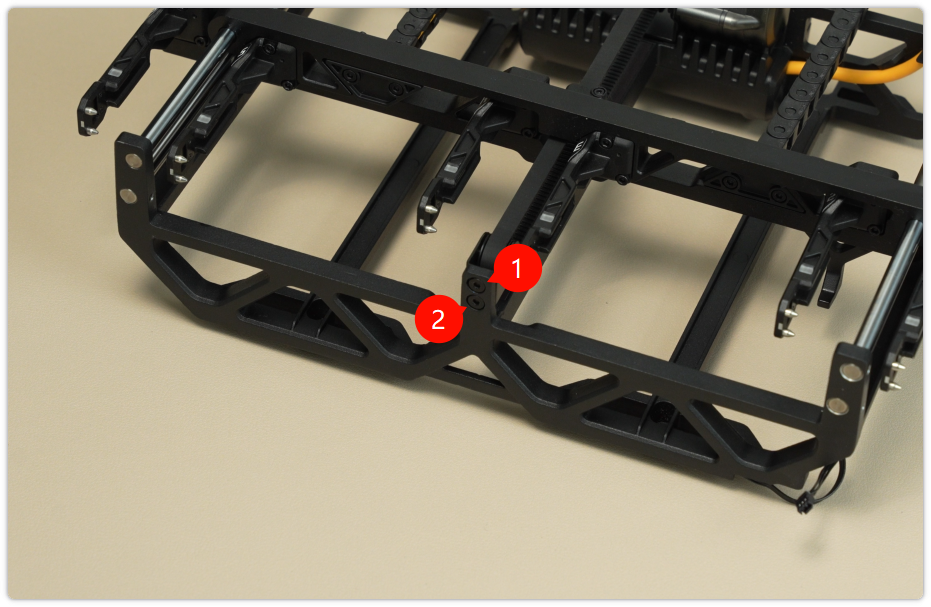

Usá un destornillador de 2.0 mm para sacar los dos tornillos, y después retirá la tapa protectora del motor del soporte del hotend de inducción.
Paso 4: Sacar el ensamble de la correa del soporte del hotend de inducción

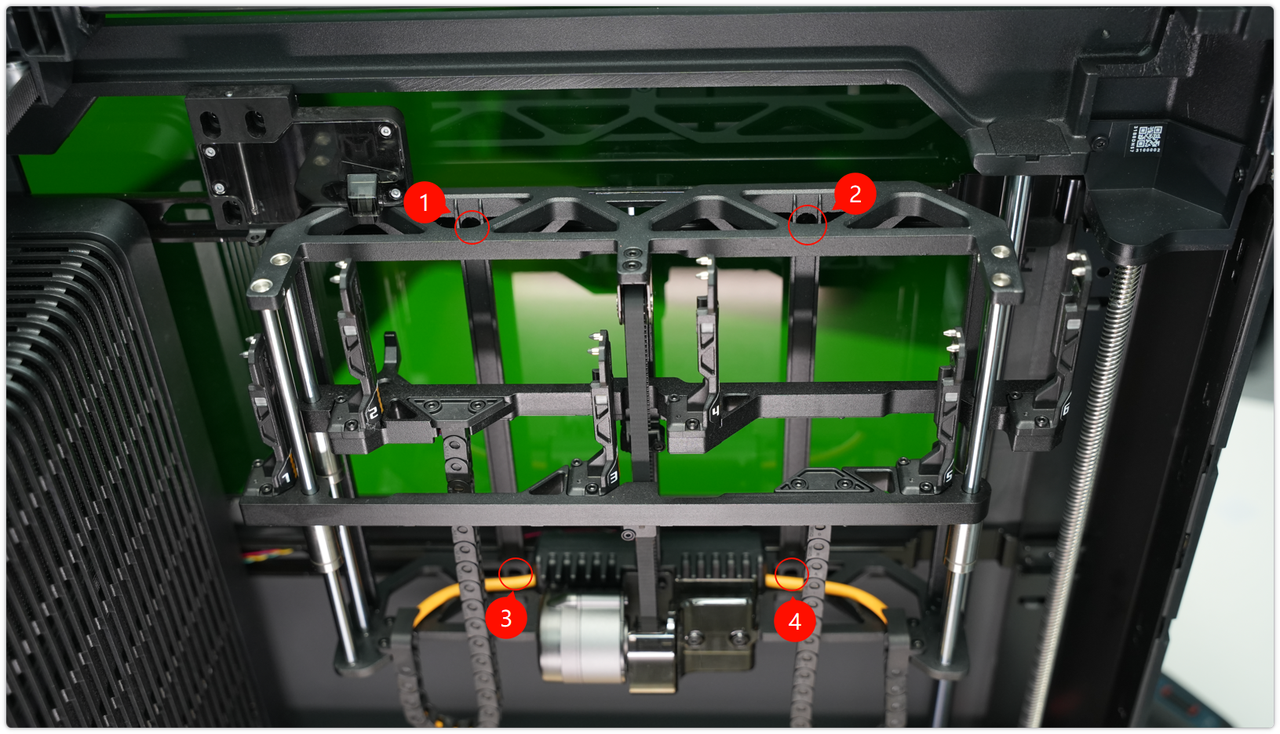

Con un destornillador H2.0, aflojá los dos tornillos en la parte de arriba del ensamble de la correa.

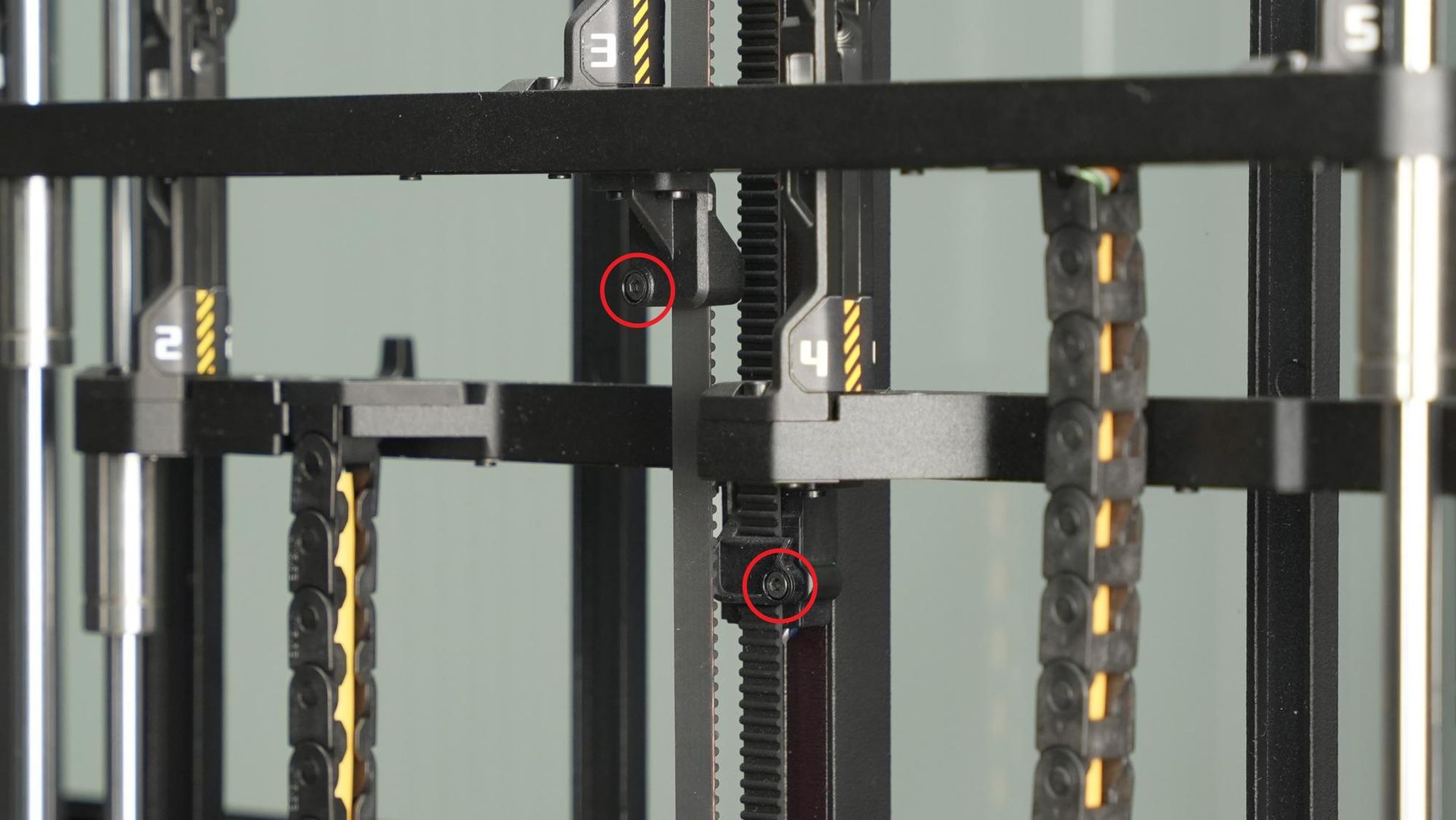

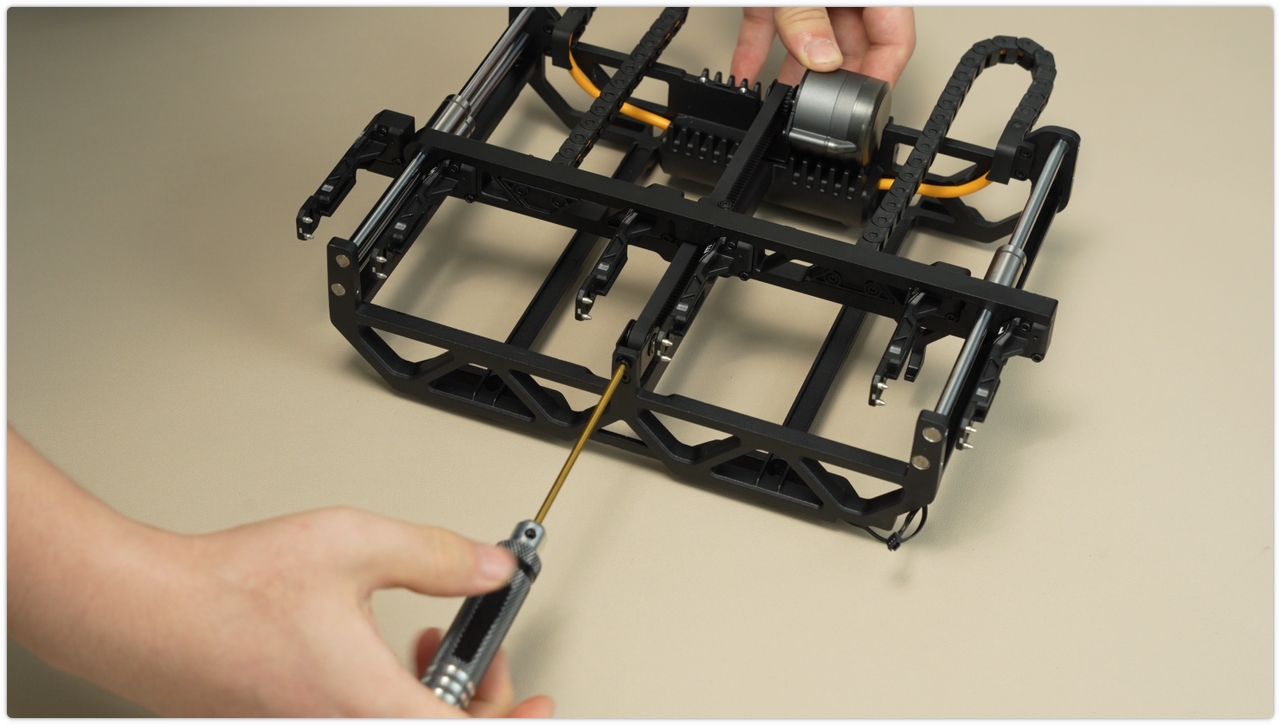

Usá un destornillador de 1.5 mm para sacar los tornillos de los dos bloques de elevación y fijación del soporte del hotend de inducción.
Nota: Tené cuidado de no sacar los tornillos de fijación de la correa, porque si lo hacés, volver a armar todo se te va a complicar bastante.
Después, usá un destornillador de 1.5 mm para sacar los tornillos y desmontar los bloques de elevación y fijación de los portaherramientas 2, 4 y 6.
Desenchufá el conector del cable, sacá el cable de la bandeja pasacables y desmontá el bloque de fijación de elevación.
Sacá el ensamble de la correa del soporte del hotend de inducción de la polea sincrónica del motor.
Cómo instalar el ensamble nuevo de la correa del soporte del hotend de inducción
Paso 1: Instalar el ensamble de la correa del soporte del hotend de inducción

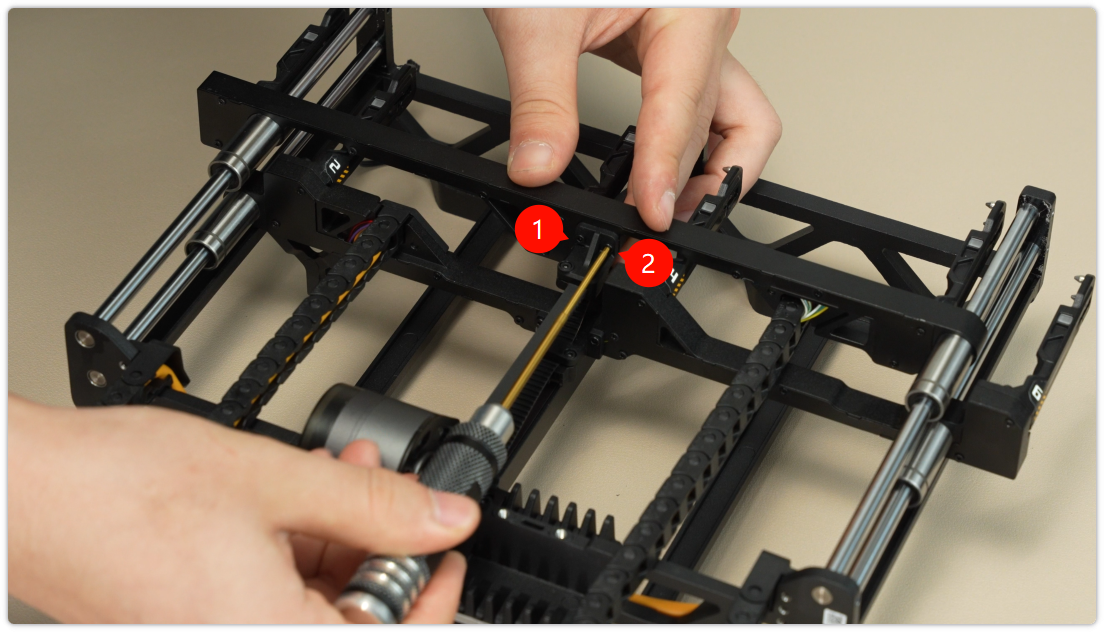

Instalá las placas Hall en los bloques de elevación de los portaherramientas 2, 4 y 6, y pasá los cables por la bandeja pasacables.
Apretá los tornillos usando un destornillador H1.5.

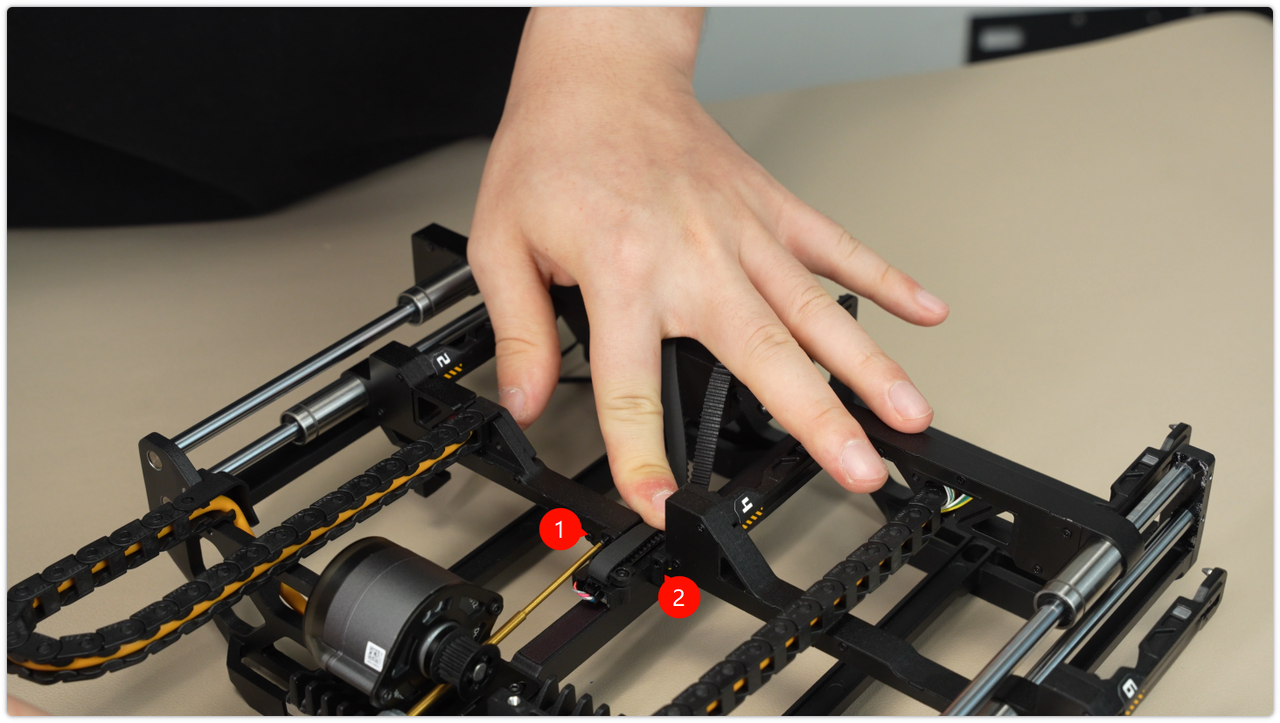

Colocá la correa en la polea de distribución del motor, y usá el destornillador H1.5 para apretar los tornillos en ambos bloques de montaje.
Usá un destornillador H2.0 para apretar los dos tornillos en la parte superior del ensamble de la correa.
Paso 2: Tensión de la correa

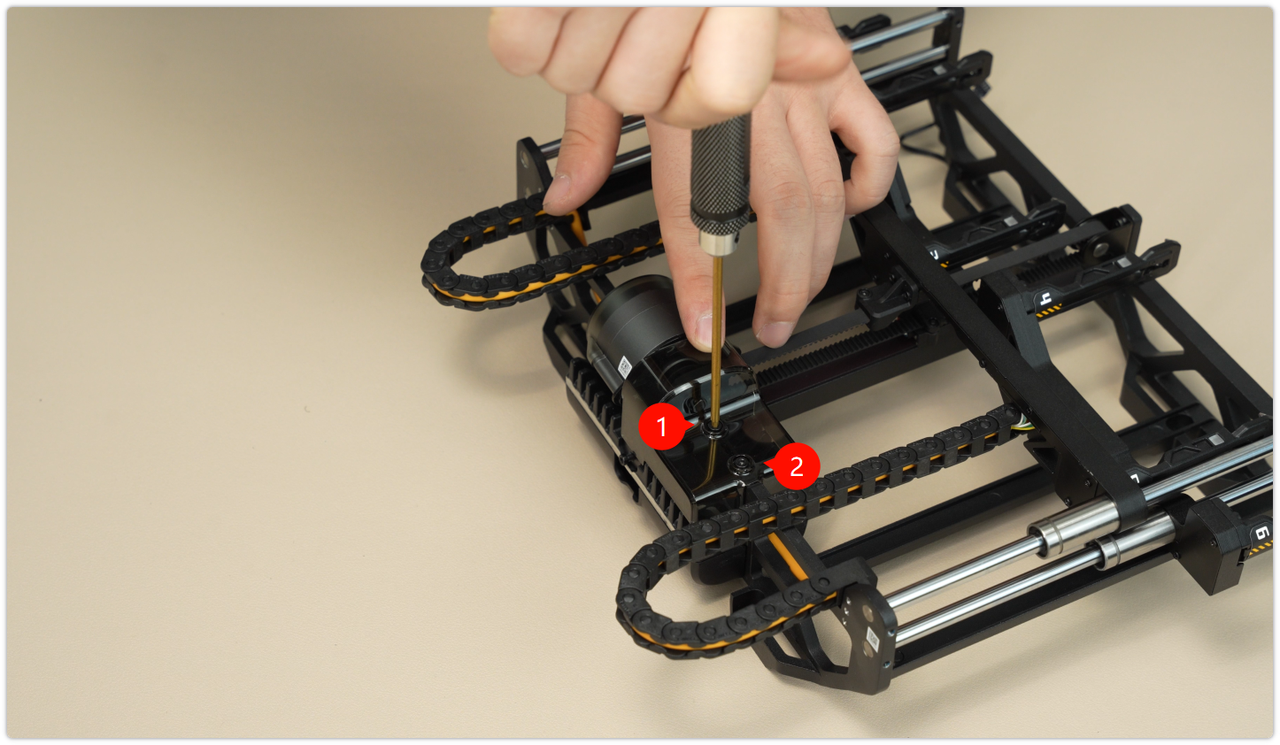

Primero, aflojá los tres tornillos de fijación del motor (no los saques del todo) para dejar que el motor se mueva un poquito.
Después, ajustá el tornillo de tensión. Al apretar o aflojar el tornillo vas a cambiar la tensión de la correa. Podés chequear cómo quedó tanteándola con los dedos.
Después de ajus
