En esta guía te explicamos cómo calibrar las ruedas excéntricas del eje Z de tu impresora Neptune. Es un mantenimiento clave para que el movimiento sea fluido y no tengas problemas de estabilidad en tus impresiones.
Herramientas y materiales necesarios
Llave Allen H2.0, H2.5 y H3.0, una llave de boca de 10 mm y dos columnas de la misma altura (podés bajar el archivo del modelo del link e imprimirlas vos mismo).
Precauciones
Al ajustar las ruedas excéntricas del eje Z de ambos lados, tené en cuenta que, sin importar cómo las regules, una de las ruedas siempre va a quedar un poco más floja.
Pasos de la operación

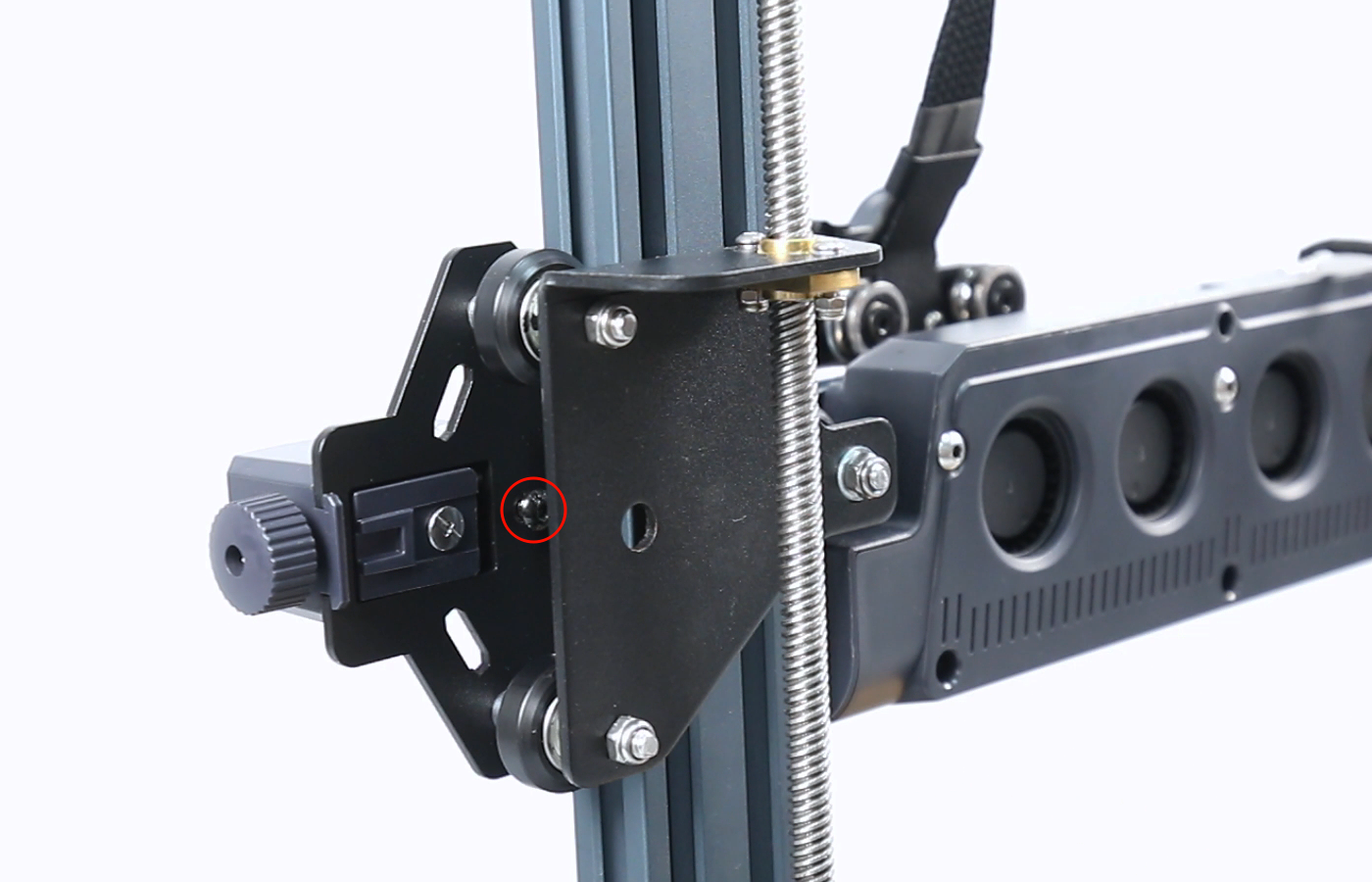

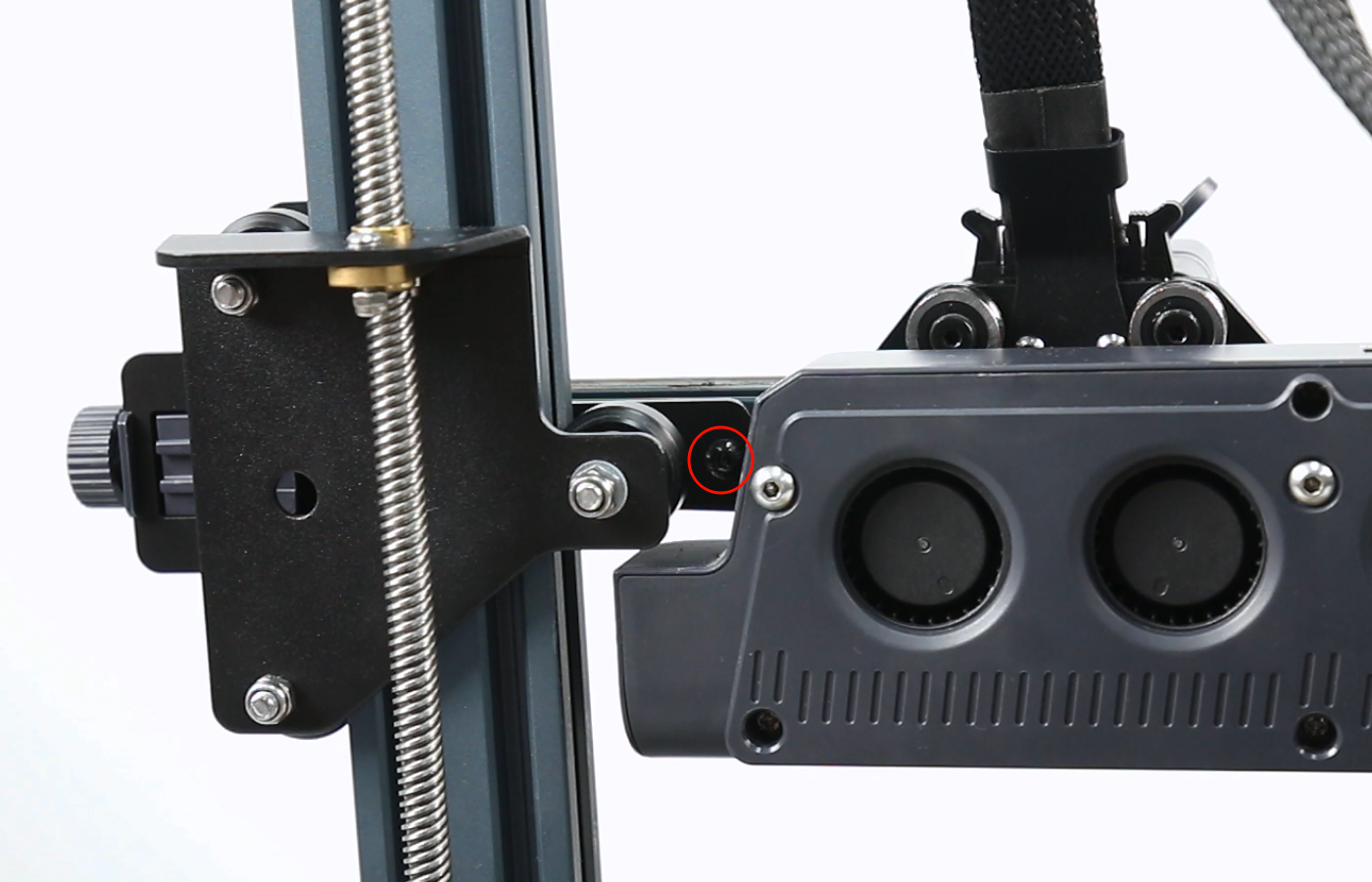

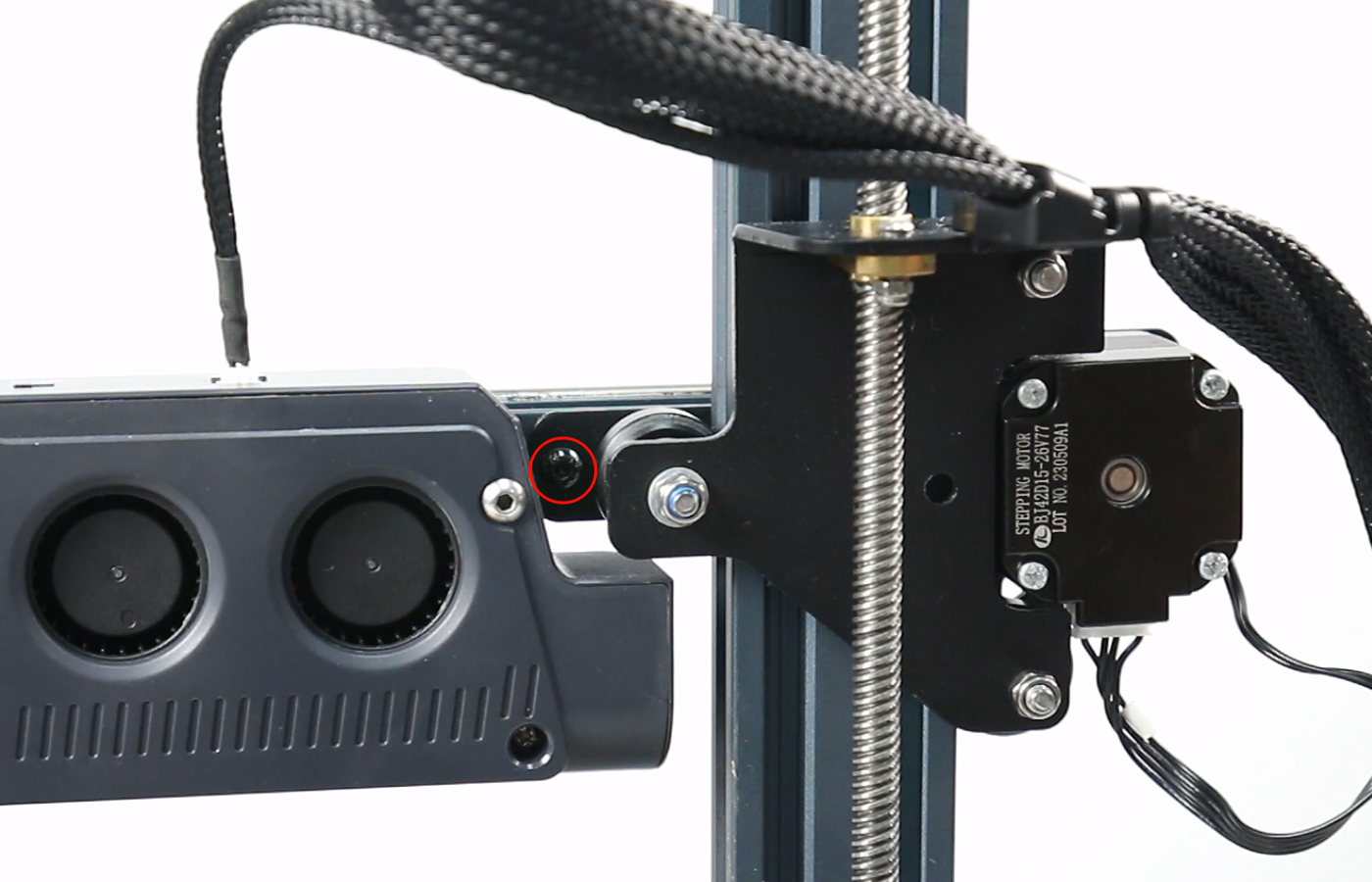

1. Usá la llave Allen H2.5 para aflojar los tres tornillos que están detrás del perfil de aluminio del eje X (aflojalos pero no los saques).

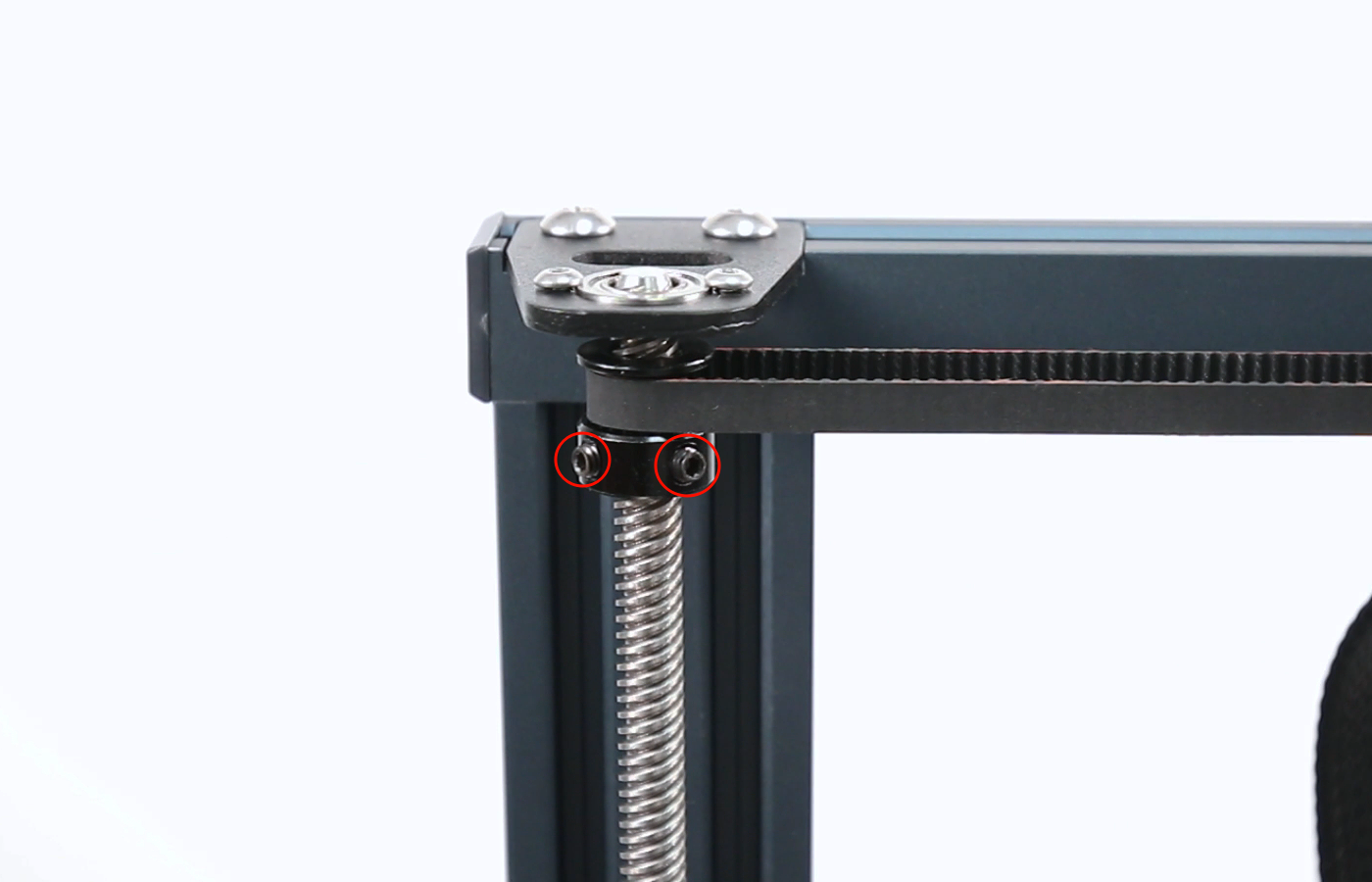

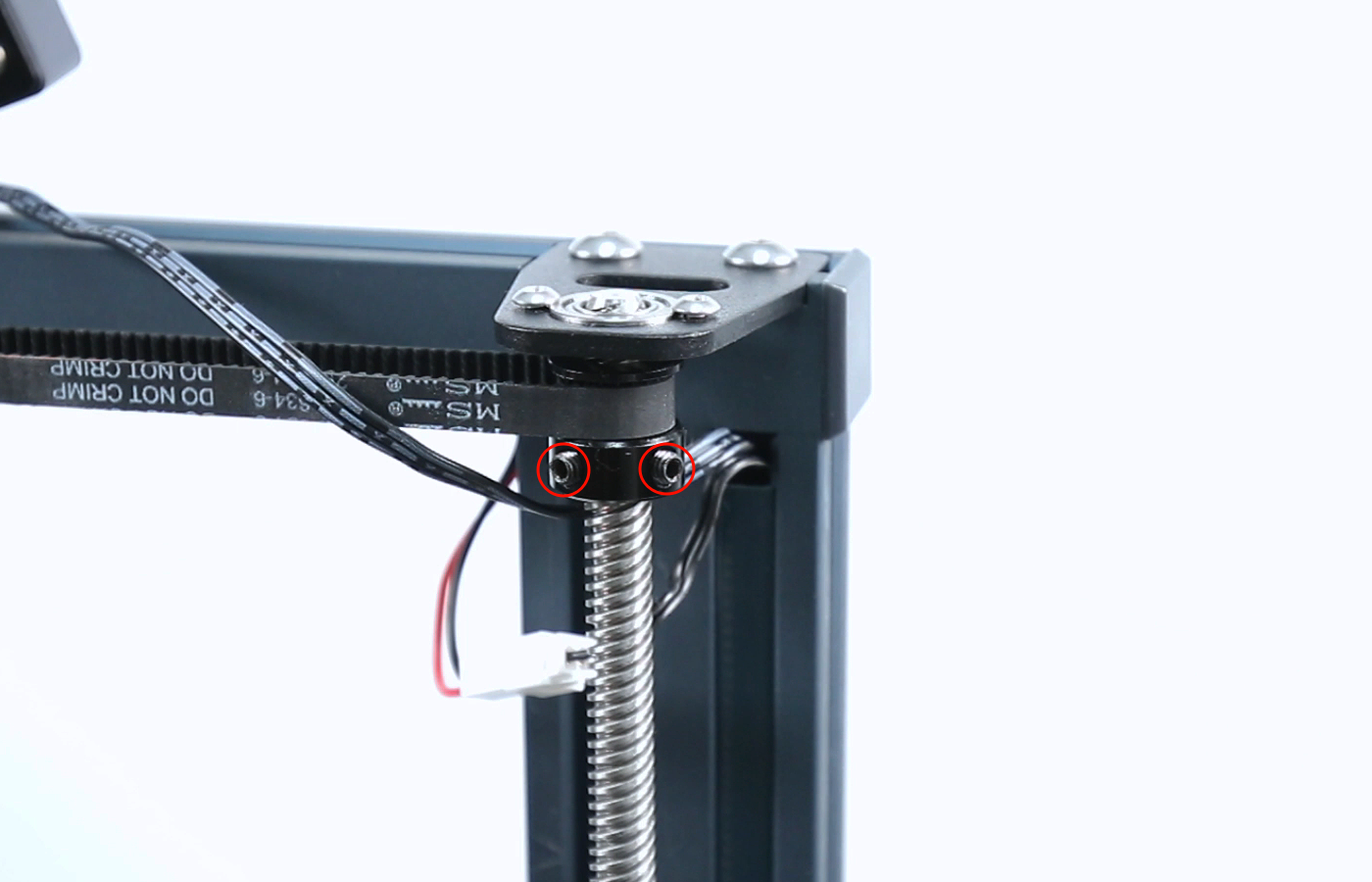

2. Con la llave Allen H2.0, aflojá los dos tornillos de las ruedas sincrónicas en la parte superior de las varillas roscadas del eje Z en ambos lados. Asegurate de que las ruedas sincrónicas se muevan libremente.

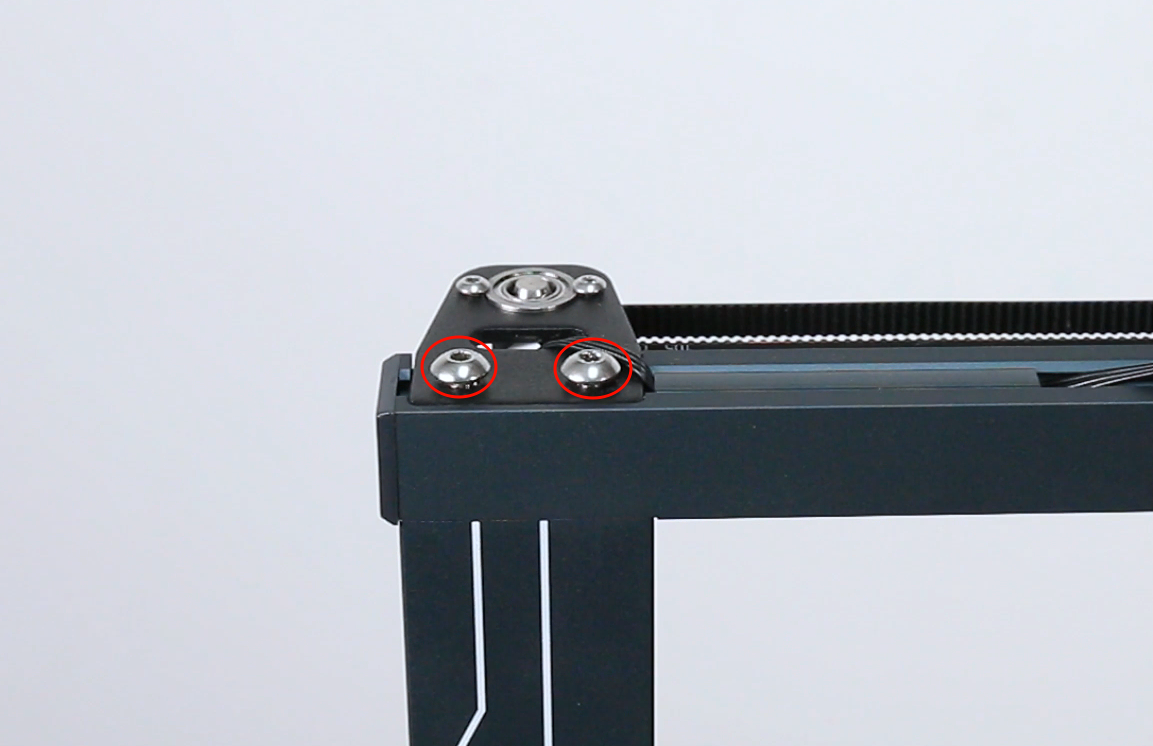

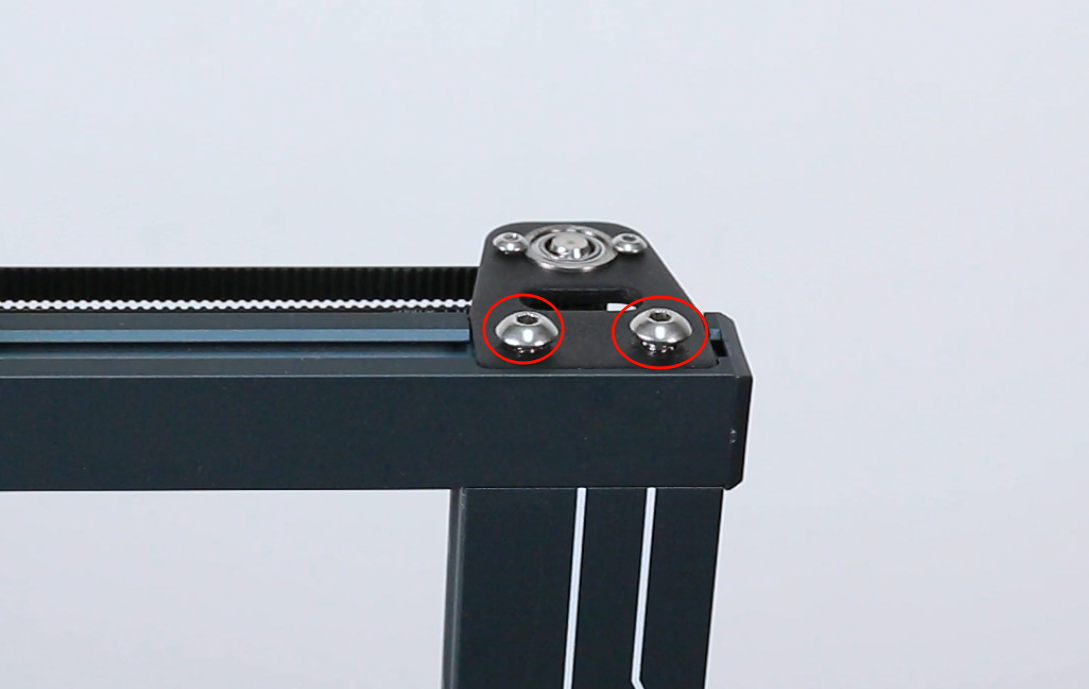

3. Usá la llave Allen H3.0 para aflojar los dos tornillos de fijación en la parte superior de los perfiles de aluminio del eje Z de ambos lados.

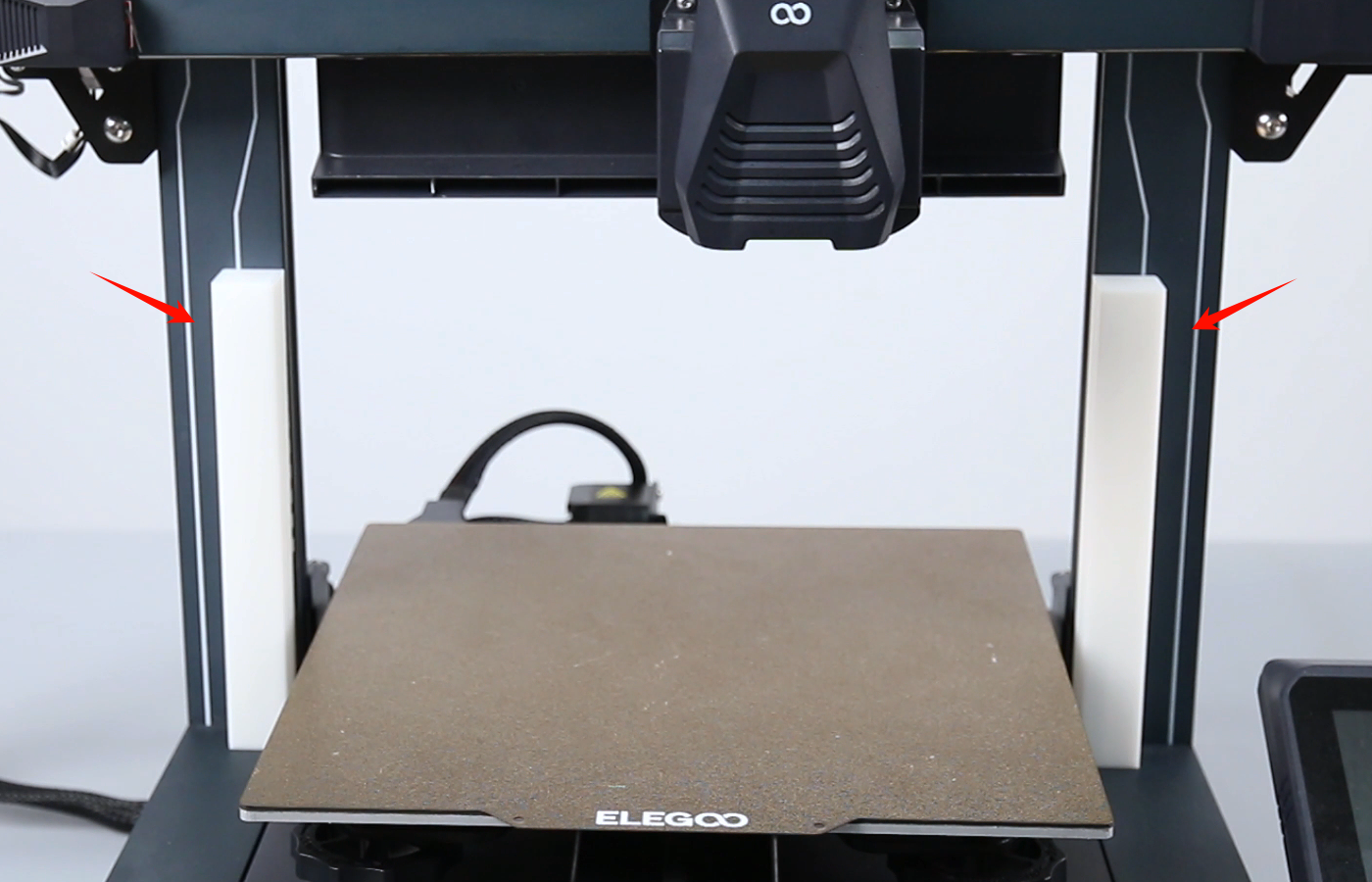

4. Poné las dos columnas de igual altura debajo del perfil de aluminio del eje X (cerca de la parte interna del perfil del eje Z).

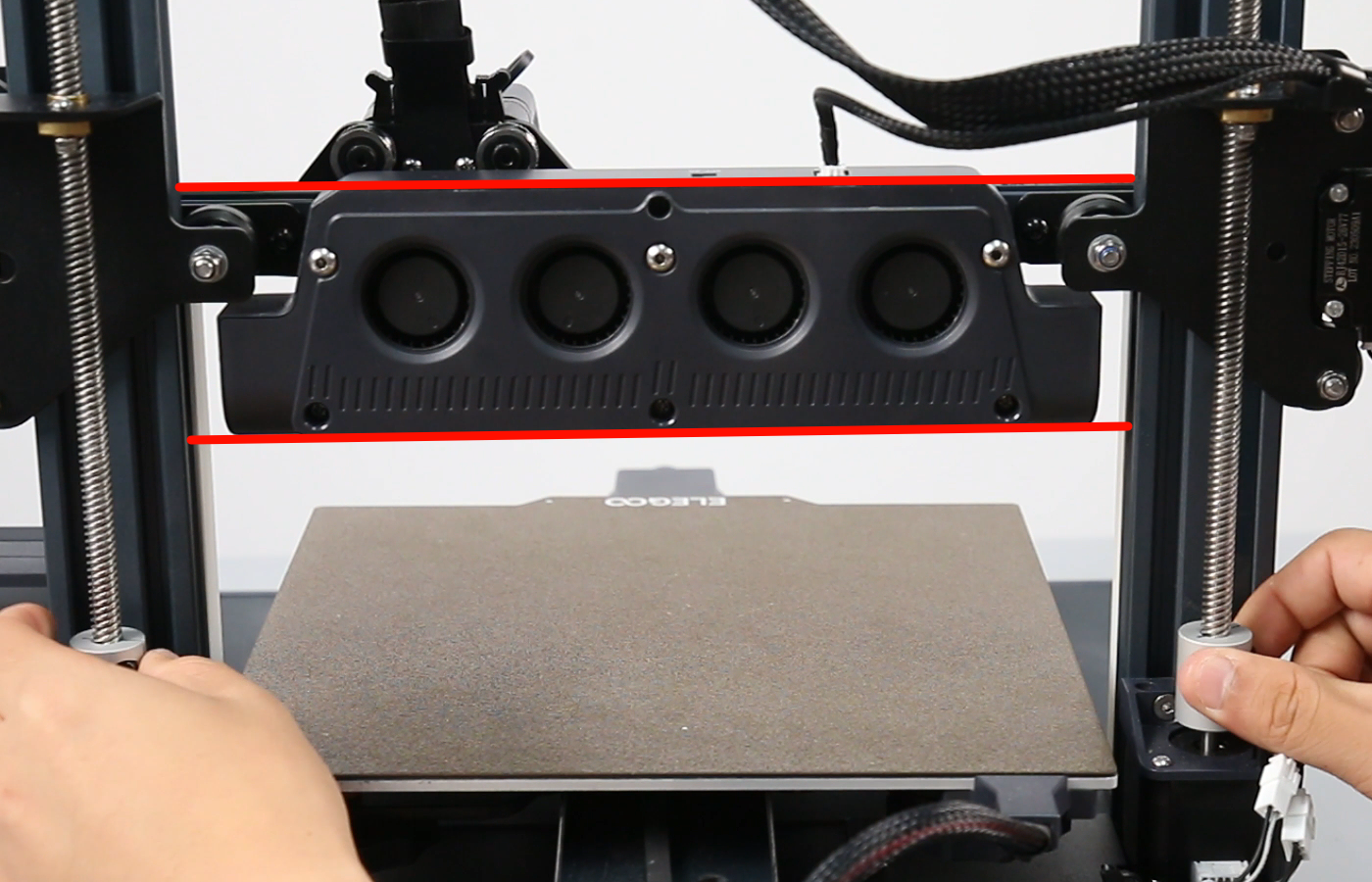

5. Girá manualmente los dos acoples del eje Z al mismo tiempo desde la parte de atrás de la impresora. Bajá el eje Z hasta que toque el tope de las dos columnas que pusiste abajo.

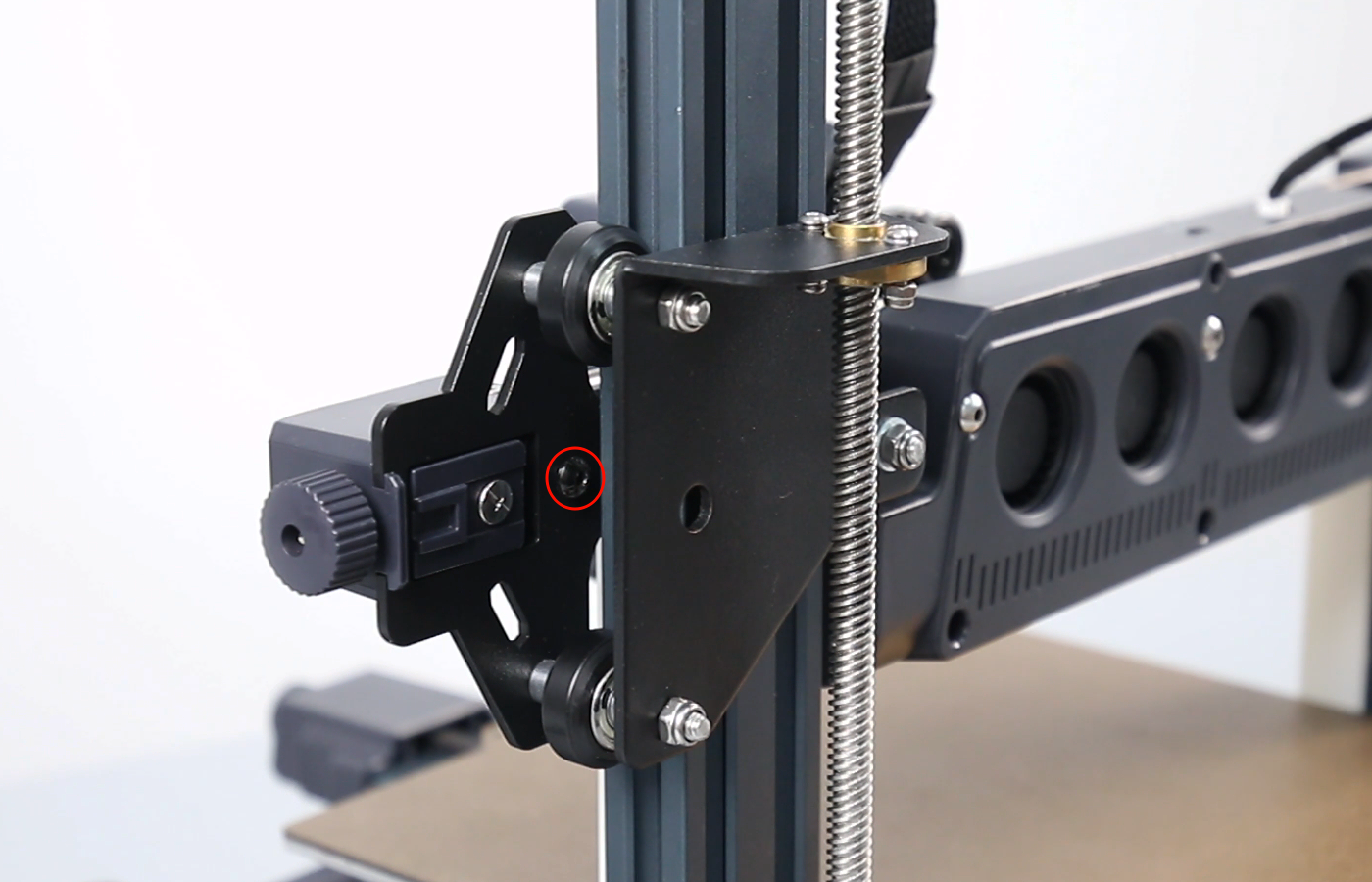

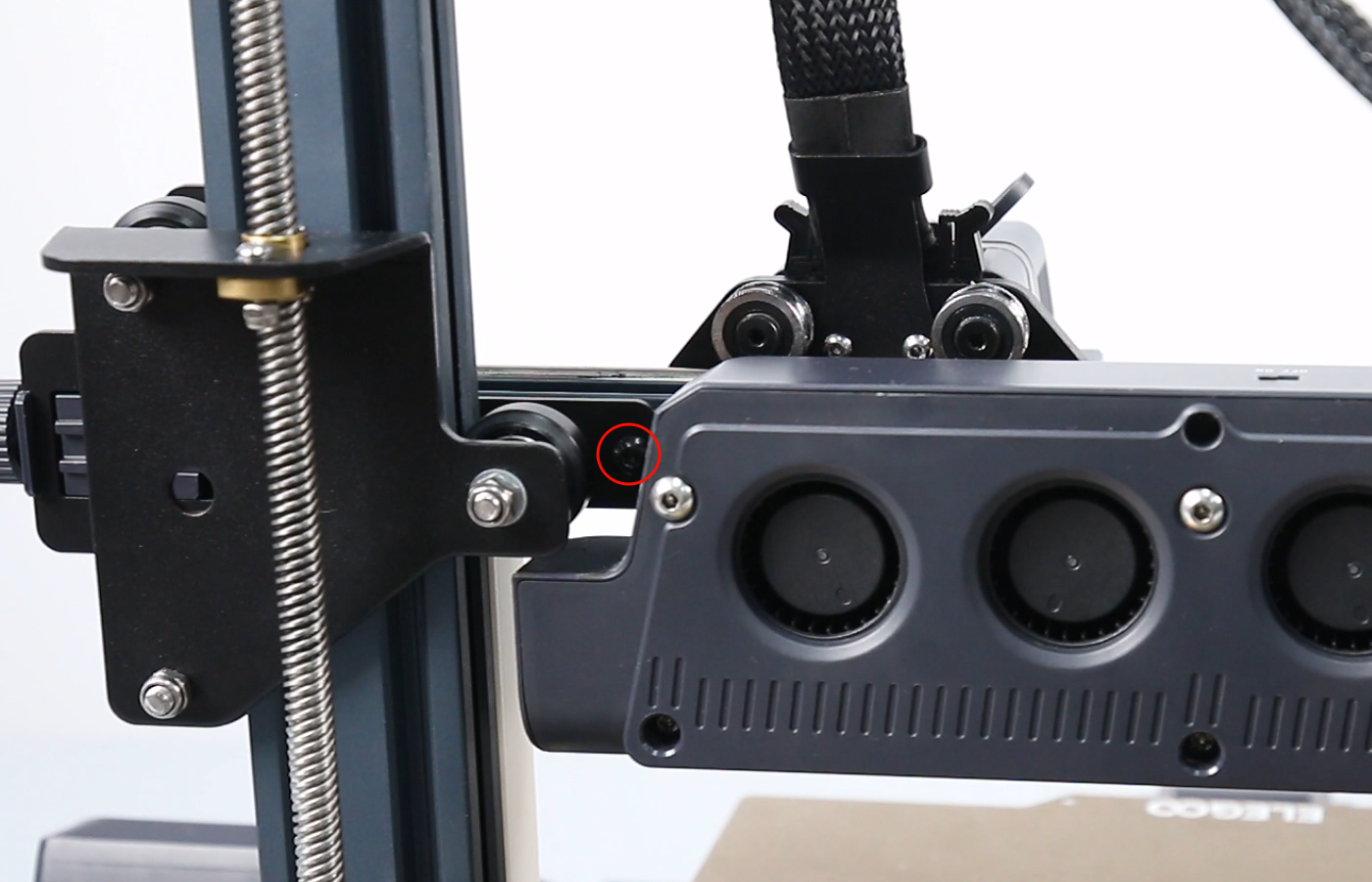

6. Usá la llave Allen H2.5 para apretar los tres tornillos que están detrás del perfil de aluminio del eje X.
7. Usá la llave Allen H3.0 para apretar los dos tornillos de fijación en la parte superior de los perfiles del eje Z de ambos lados.
8. Colocá una llave entre la placa de fijación del rodamiento superior del eje Z y la rueda sincrónica para usarla de espaciador.
9. Usá la llave Allen H2.0 para aflojar los dos tornillos de las ruedas sincrónicas (mantené la misma distancia entre las placas de fijación y las ruedas en ambos lados).
10. Con la llave de boca de 10 mm, ajustá los pernos de las ruedas excéntricas del eje Z hasta que el contacto entre las dos ruedas y el perfil de aluminio sea uniforme, sin que quede muy apretado ni muy suelto.
11. Mandá la impresora a "home". Si ves que el movimiento es normal, volvé a nivelar la cama y ya podés usarla tranqui.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
