El desplazamiento de capas sucede cuando el modelo se desvía de su posición original en los ejes X o Y durante el proceso de impresión. En esta guía te explicamos cómo identificar las causas mecánicas y los pasos necesarios para calibrar tu equipo.
Causas comunes
Este problema suele ocurrir porque la correa está muy floja, las poleas de la build plate tienen un ajuste incorrecto o los tornillos de fijación de la polea dentada del motor se aflojaron.
Herramientas y precauciones
Vas a necesitar una llave Allen de 2.0mm y una llave de boca de 10mm. Antes de empezar cualquier operación, apagá la impresora y desenchufá el cable de corriente para trabajar seguro.
Pasos para el eje Y

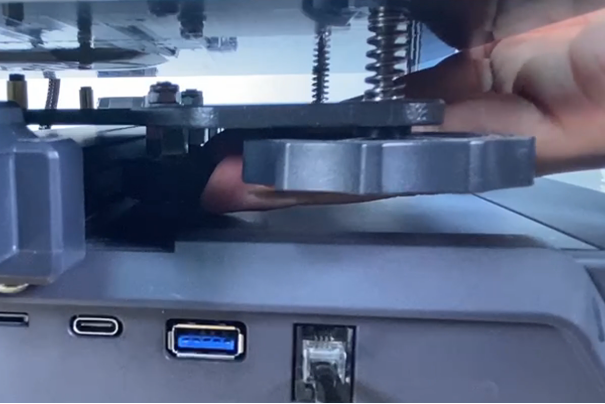

Si el modelo se corre en el eje Y, primero revisá la tensión de la correa con la perilla del tensor; buscá una tensión moderada, que no esté ni muy floja ni muy tirante. Después, usá la llave de 10mm para ajustar las dos poleas tipo D debajo de la build plate de modo que hagan contacto con el perfil sin girar locas en el aire, pero permitiendo un movimiento fluido.

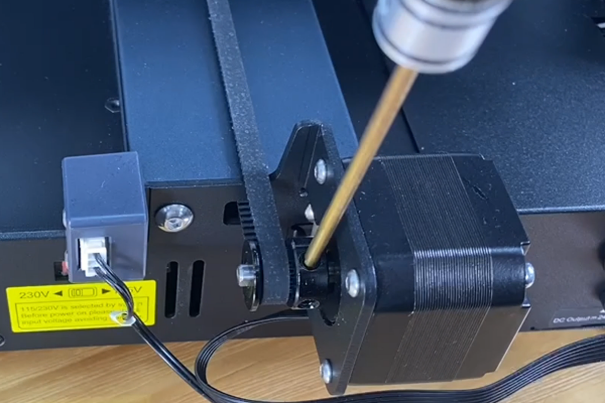

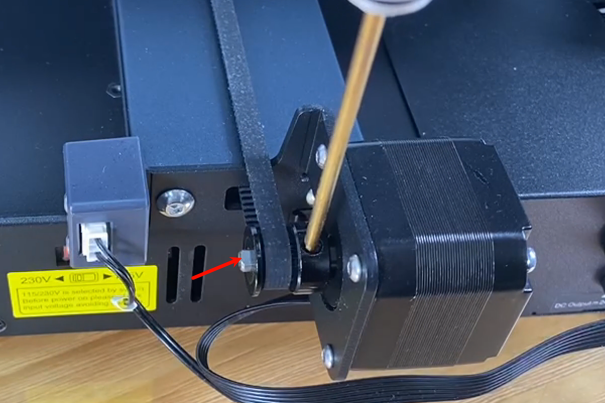

Finalmente, fijate si los tornillos que sujetan la polea dentada al motor del eje Y (atrás de la build plate) están flojos. Si es así, ajustalos con la llave Allen de 2.0mm, asegurándote de que uno de los tornillos quede bien firme contra la parte plana del eje del motor.
Pasos para el eje X

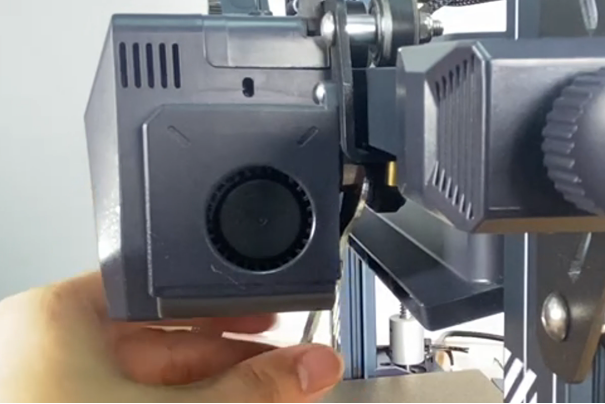

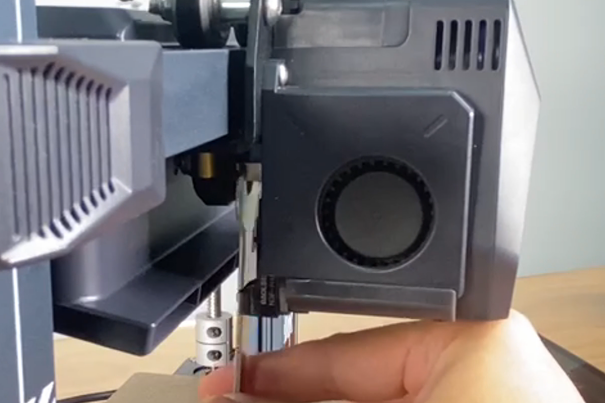

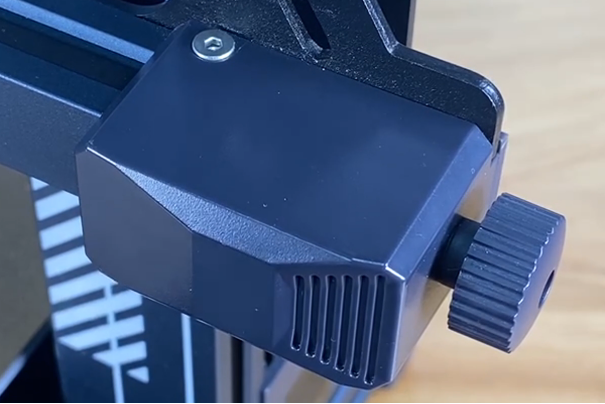

Para corregir desplazamientos en el eje X, ajustá la perilla del tensor de la correa hasta que la tensión sea la adecuada. También tenés que verificar que el cabezal de impresión no tambalee ajustando sus poleas; probalas con la mano para que no giren en falso ni estén demasiado apretadas.

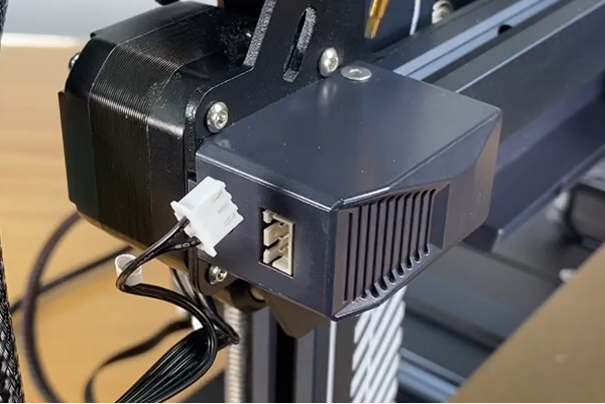

Si los tornillos de la polea del motor del eje X están flojos, vas a tener que desconectar los cables del final de carrera y sacar el soporte del switch con la llave Allen. Una vez que tengas acceso, apretá bien los tornillos de la polea dentada, fijando uno de ellos contra el eje del motor.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
