En esta guía te explicamos cómo reemplazar la correa del eje Y de tu A1 mini de forma segura. Es un proceso clave para que el movimiento de la cama caliente sea fluido, así que seguí los pasos con cuidado y la vas a dejar como nueva.
Modelos de impresoras compatibles
A1 mini
Correa del eje Y
La correa del eje Y está ubicada debajo del eje Y. Conecta el motor Y y el riel guía para mover la cama caliente a lo largo del eje Y.
¿Cuándo usarla?
- Cuando la correa del eje Y esté gastada.
- Cuando la correa del eje Y se haya cortado.
Advertencia de seguridad
¡IMPORTANTE! Es fundamental apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluyendo tareas en la electrónica o en los cables del toolhead. Trabajar con la impresora encendida puede causar un cortocircuito, dañando los componentes electrónicos y poniendo en riesgo tu seguridad.
Durante el mantenimiento, es posible que tengas que desarmar piezas, incluido el hotend. Esto deja expuestos cables y componentes eléctricos que podrían entrar en cortocircuito si se tocan entre sí o con otras partes metálicas mientras la impresora sigue prendida.
Por eso, antes de arrancar, apagá la impresora y desconectala de la corriente. Así evitás cualquier daño y te asegurás de trabajar tranquilo. Si tenés alguna duda sobre los pasos de esta guía, te recomendamos abrir un ticket de soporte técnico para que te ayudemos.
Herramientas y materiales necesarios
- Correa del eje Y nueva
- Llave Allen H2.0
- Pegamento instantáneo
- Tiempo estimado: 20 minutos
Guía en video
Sacar la correa del eje Y
Sacar la tapa inferior

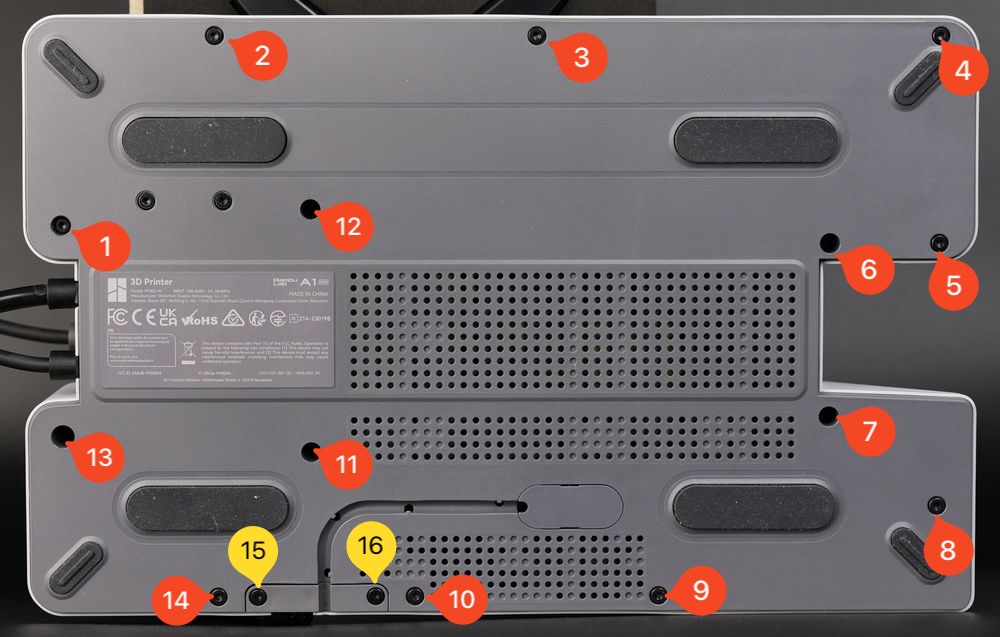

Acostá la impresora. Usá la llave Allen H2.0 para sacar los 2 tornillos (marcados como 15 y 16). Después, sacá los otros 14 tornillos para poder retirar la tapa inferior.
Sacar la tapa trasera del eje Y y la bobina de corrientes de Foucault (eddy current coil)

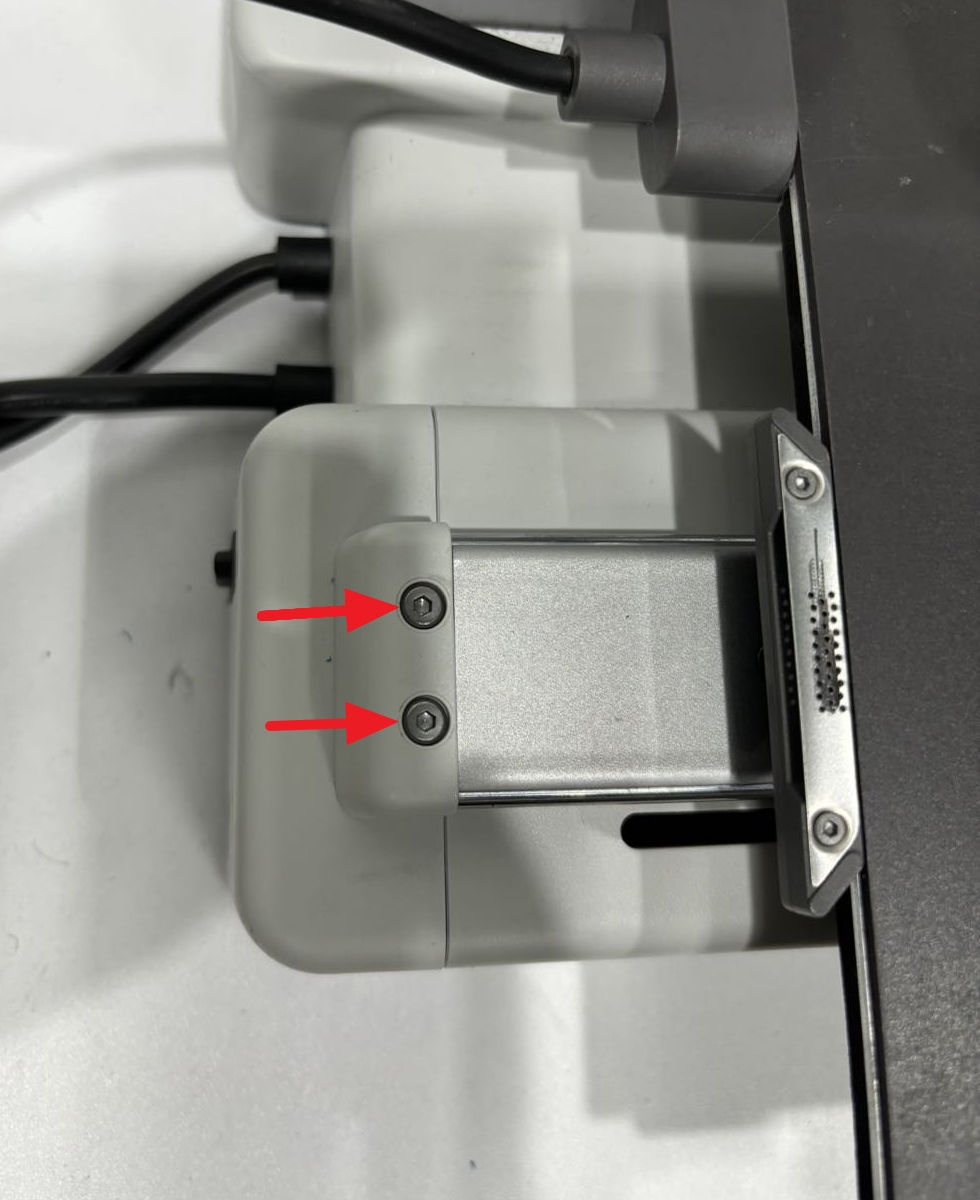

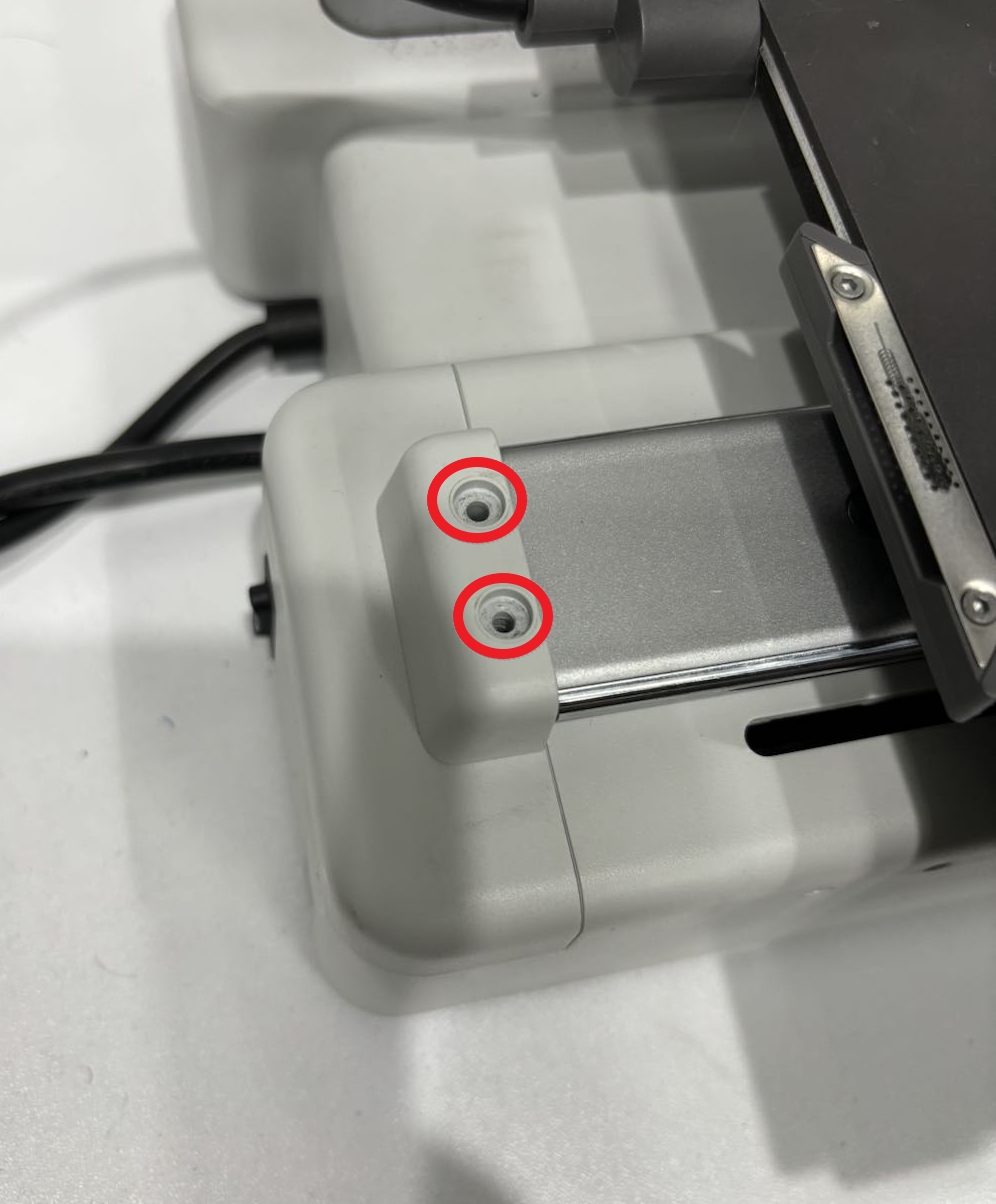

Paso 1. Poné la impresora en posición vertical. Usá la llave Allen H2.0 para sacar los 2 tornillos y retirá la tapa trasera del eje Y.

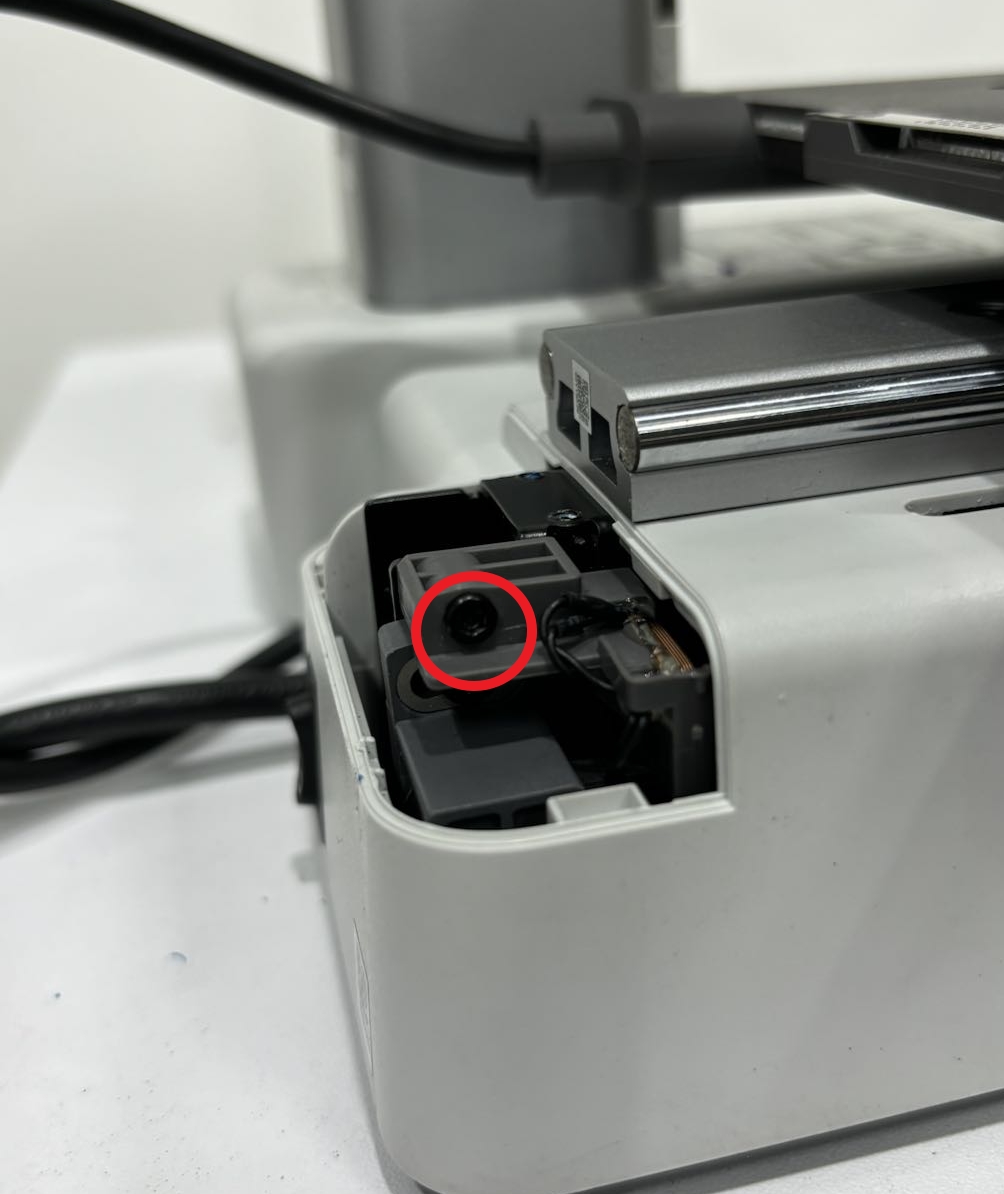

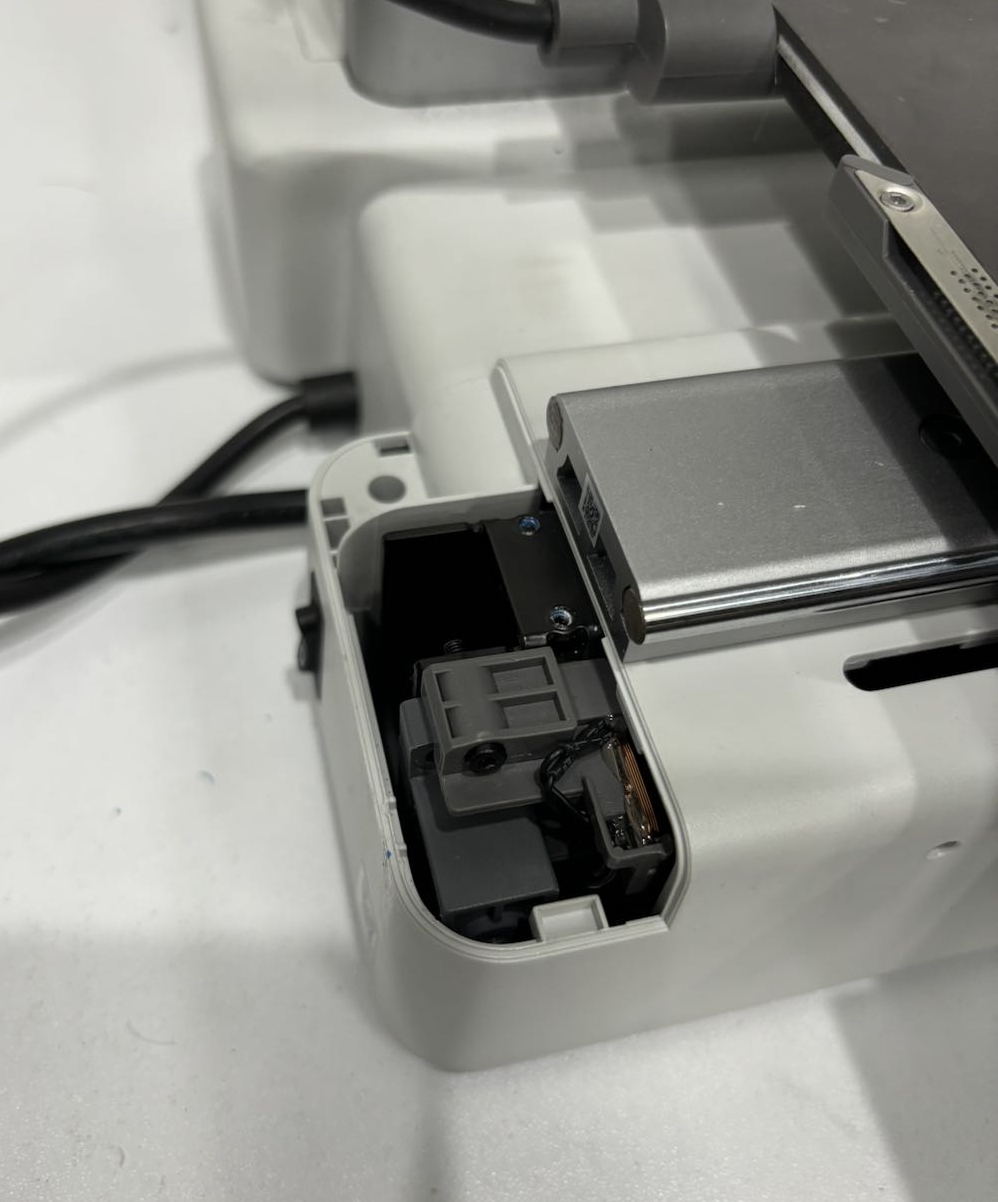

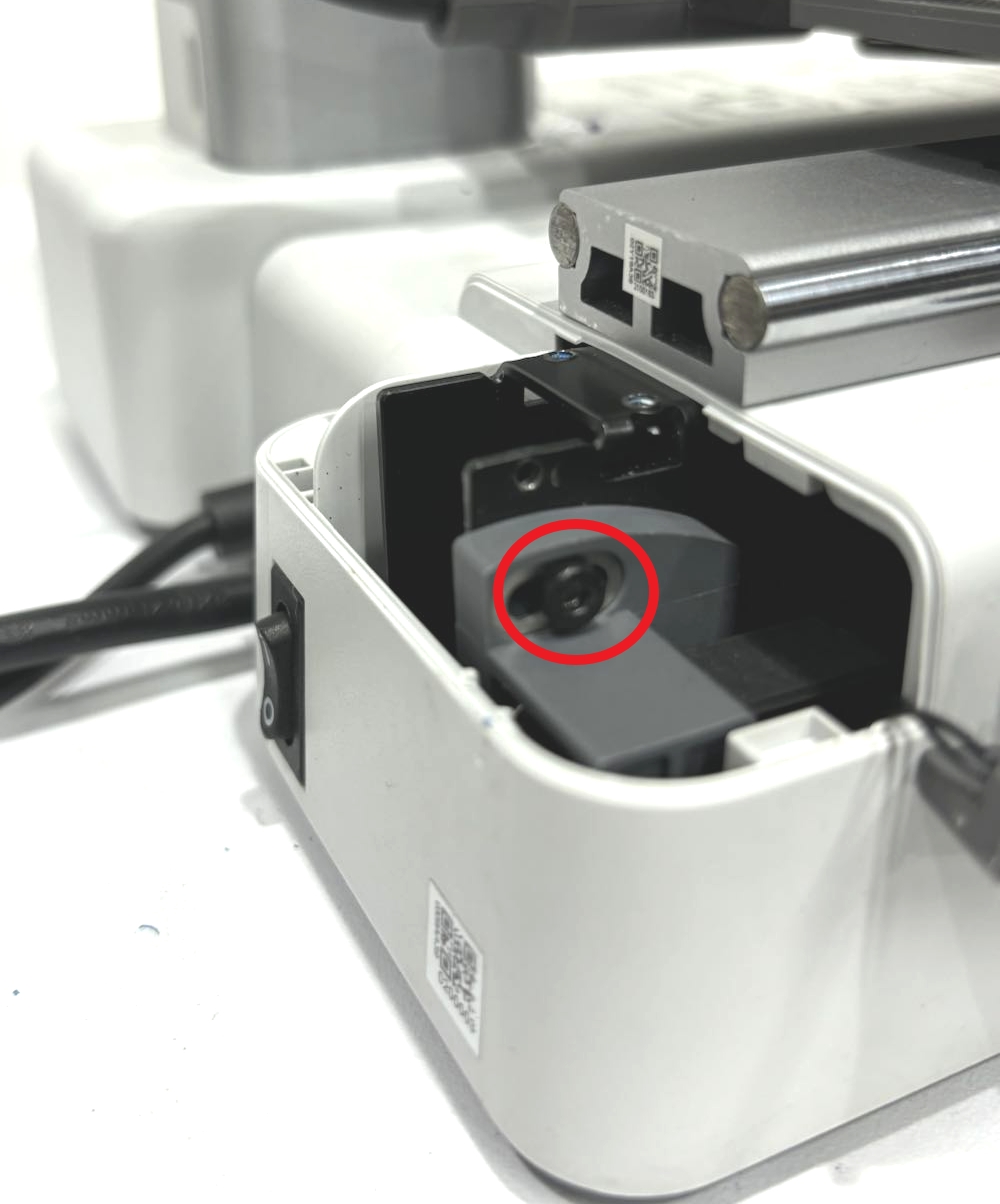

Paso 2. Usá la llave Allen H2.0 para aflojar el tornillo y retirá la bobina de corrientes de Foucault.
Soltar el tensor del eje Y

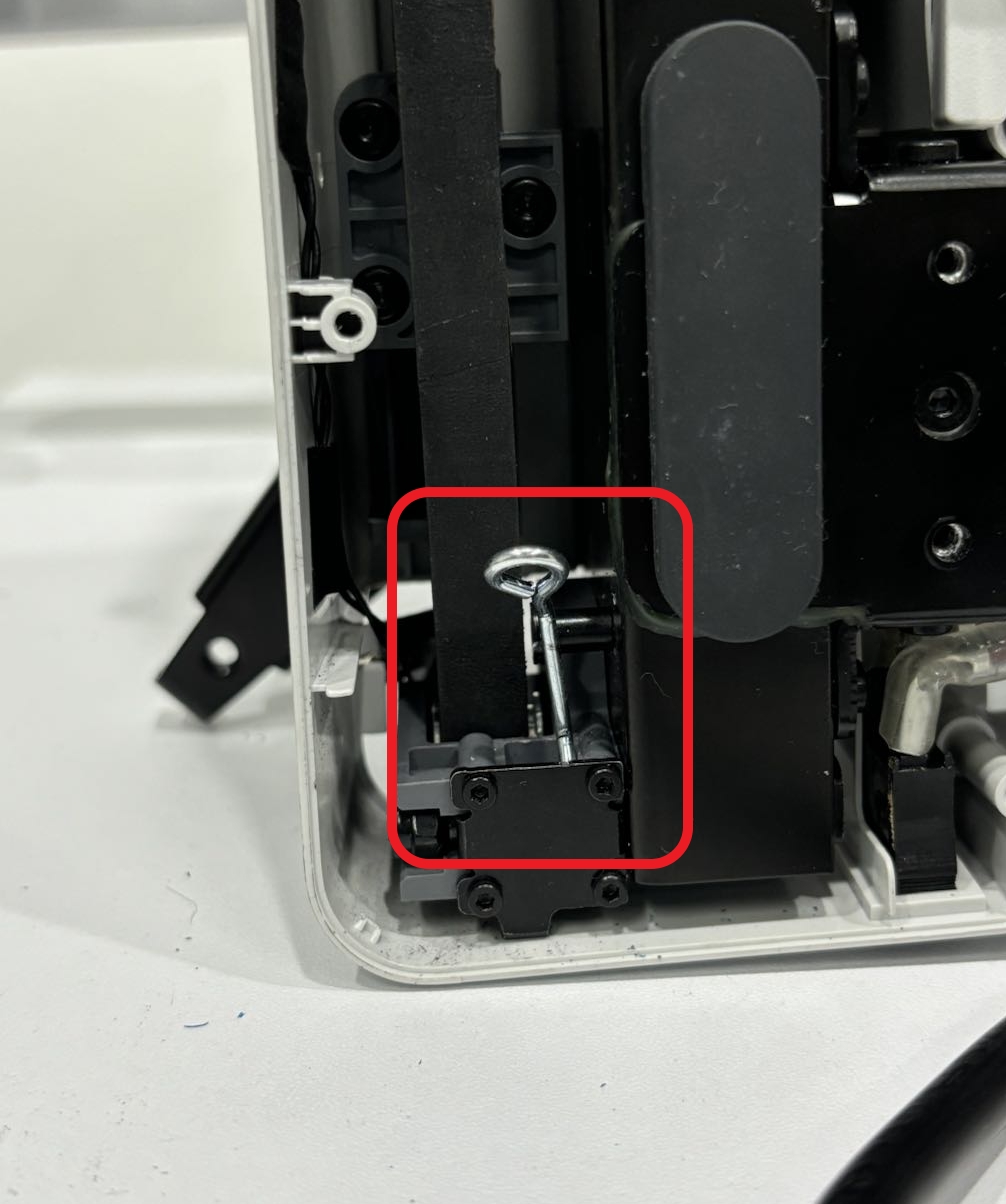

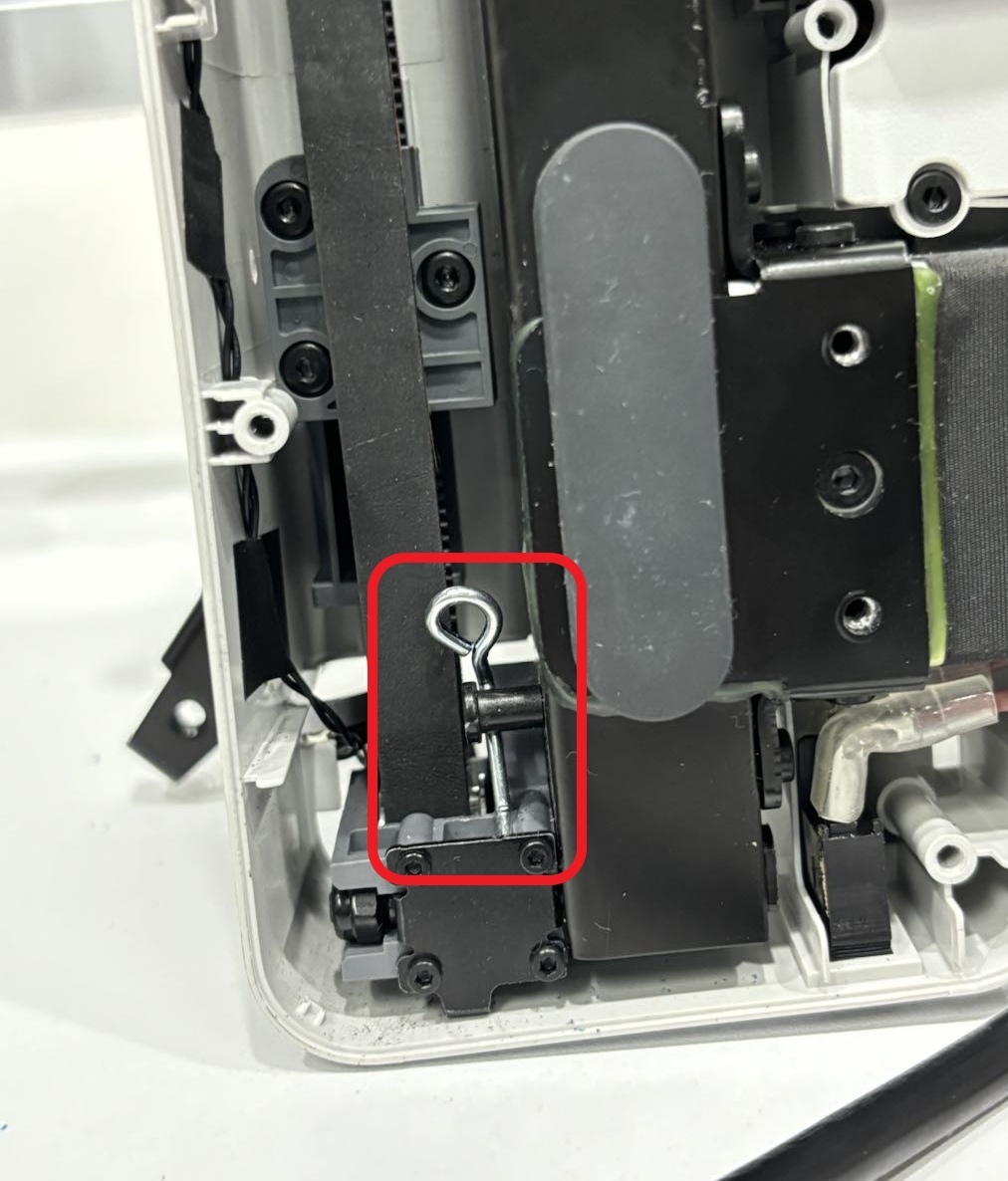

Paso 1. Acostá la impresora sobre su parte trasera y soltá el resorte de torsión.
Paso 2. Aflojá el tornillo del tensor del eje Y dándole una vuelta. ¡No lo saques del todo!
Sacar el soporte de la correa del eje Y

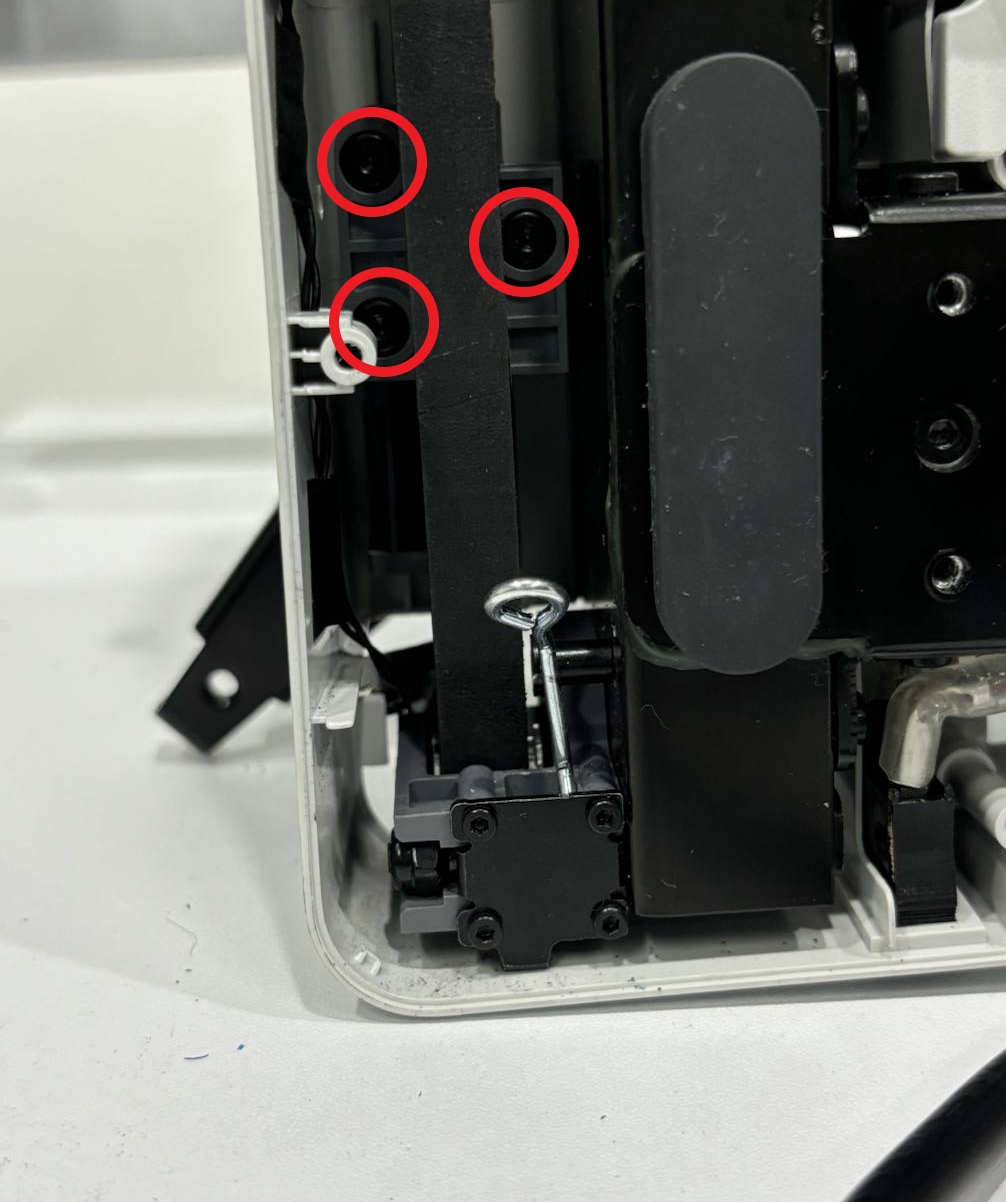

Paso 1. Usá la llave Allen H2.0 para sacar los 3 tornillos que fijan el soporte al instalador de la correa.

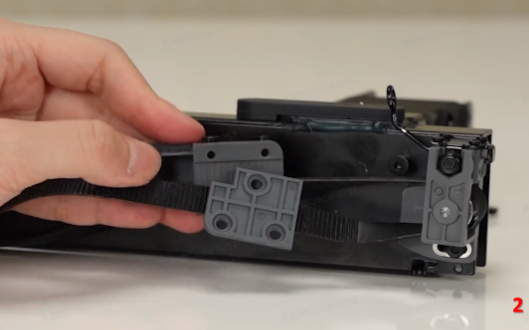

Paso 2. Separá con firmeza el soporte del instalador. Mirá la imagen para ver cómo están conectados entre sí.

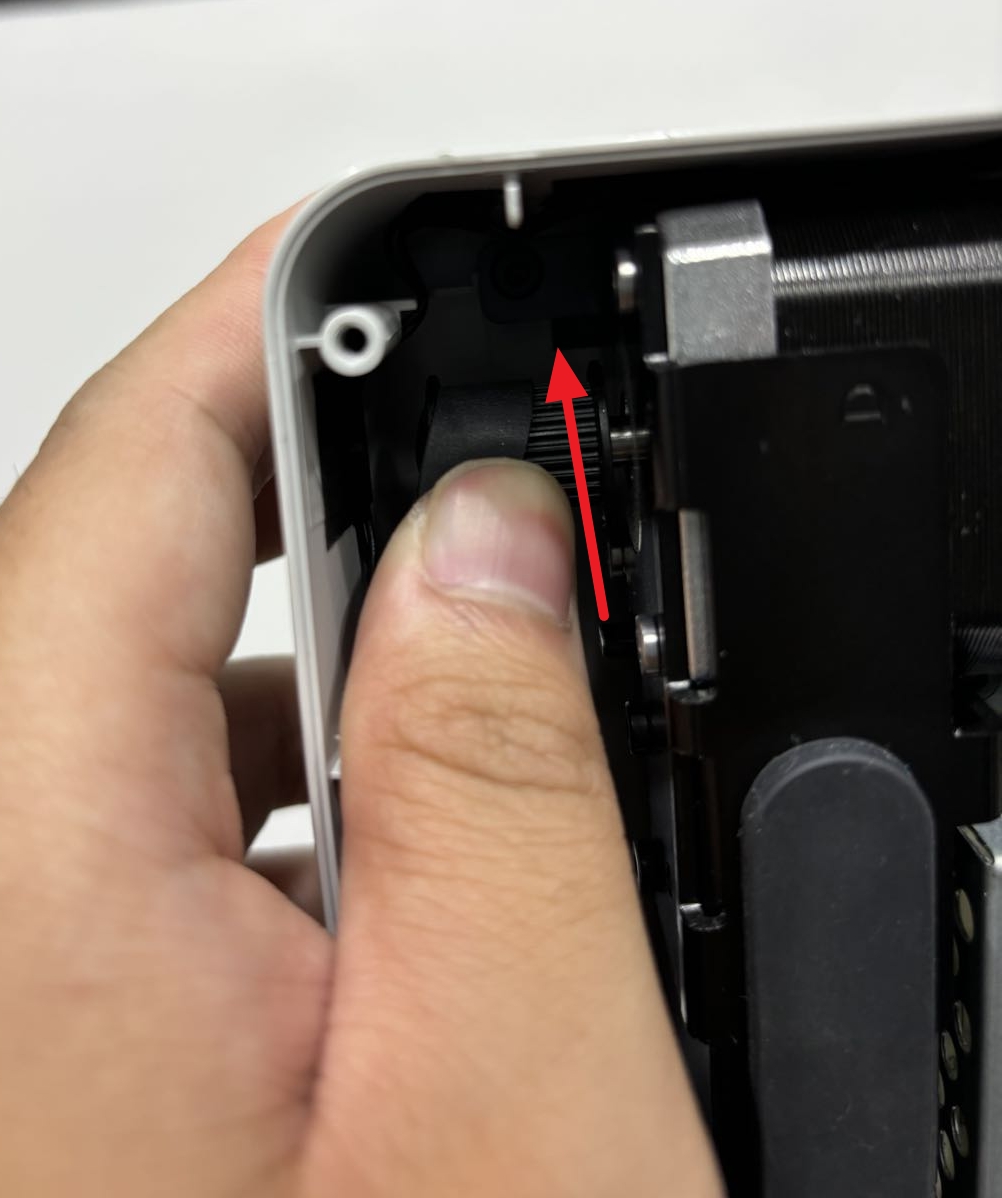

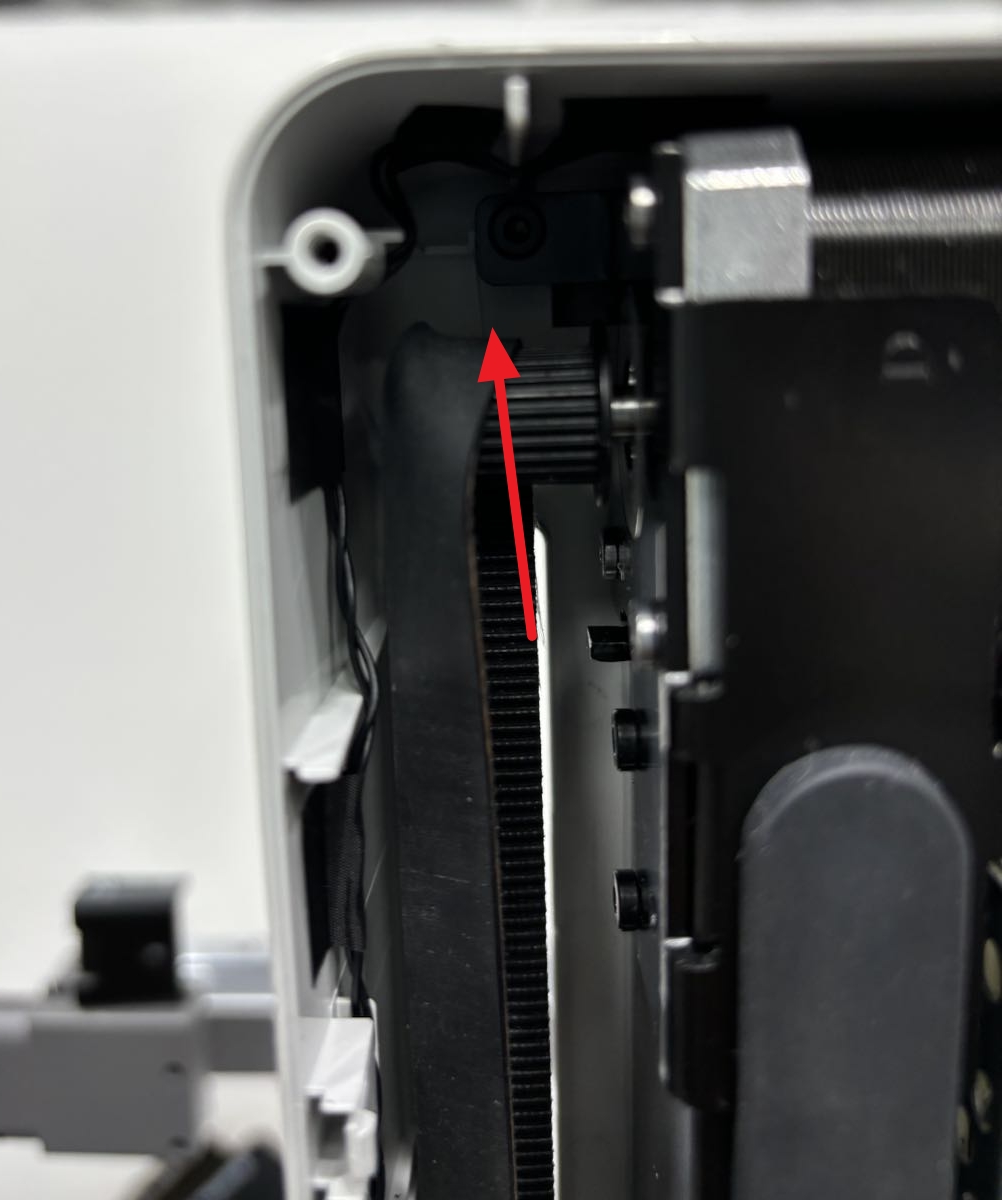

Paso 3. Empujá la correa hacia afuera por el borde del motor Y.
Paso 4. Como la correa está pegada al soporte, vas a tener que arrancarla con cuidado.
Pegar la correa del eje Y
Fijate en la imagen: usá pegamento instantáneo para unir el extremo de la correa nueva que tiene menos dientes con el extremo de la correa vieja que tiene más dientes.
Instalar la correa del eje Y
Pasar la correa del eje Y
Paso 1. Una vez que el pegamento esté seco, agarrá la correa vieja y tirá despacito para guiar la correa nueva a través del tensor del eje Y. Hacelo con cuidado para que no se despeguen.
Paso 2. Cuando la correa nueva ya haya pasado por el tensor, separala de la correa vieja en la zona donde estaba el pegamento.
Fijar la correa del eje Y
Paso 1. Poné un poquito de pegamento instantáneo en la superficie dentada del soporte y pegá la correa con los dientes hacia abajo. Asegurate de que los dos extremos de la correa se toquen. Antes de pegar, fijate que la dirección del soporte sea la misma que la del instalador.
Paso 2. Reinstalá la correa en el engranaje del motor Y: primero encajala en el borde del engranaje y después empujala hacia adentro con fuerza mientras tirás.
Paso 3. Instalá el soporte en el instalador. Alineá los 3 agujeros y fijalos con los 3 tornillos.
Fijar el tensor de la correa del eje Y
Paso 1. Colocá el resorte de torsión en su lugar. Poné la impresora vertical y mové la cama caliente hacia adelante y atrás para verificar que se mueva suavemente.
Paso 2. Ajustá el tornillo del tensor del eje Y.
Instalar la tapa trasera del eje Y y la bobina de corrientes de Foucault
Paso 1. Instalá la bobina y ajustá el tornillo con la llave Allen H2.0.
Paso 2. Colocá la tapa trasera del eje Y y ajustá los 2 tornillos.
Instalar la tapa inferior
Acostá la impresora. Ajustá primero los tornillos 15 y 16 para asegurarte de que las ranuras de los cables estén bien alineadas. Después, ajustá los demás tornillos sin pasarte de fuerza.
Pasos de calibración después de la operación
Seleccioná Compensación de vibraciones en el menú de calibración y completá todo el proceso.
Notas finales
Esperamos que esta guía detallada te haya sido de gran ayuda. Para que todo salga bien y de forma segura, si tenés alguna duda sobre el proceso, te recomendamos abrir un ticket técnico. Por favor, incluí una foto o video del problema y cualquier información extra que creas necesaria.
